数字控制器CH系统操作手册1．产品型号说明CH□02□□□□-□□*□□-□□①② ③④⑤ ⑥⑦ ⑧9① 控制：F：PID动作及自动计数（逆向动作） D：PID动作及自动计数（直接动作）② 输入方式③范围代码：参考8输入范围表*④第一控制输出（OUT1）（加热侧）：M：继电器输出 T：三端双向可控开关 V：电压脉冲 B：电流（4到20毫安直流）G：过零（用于三端双向可控驱动）⑤第二控制输出（OUT2）（制冷侧）⑥警报输出[ALM1]N：没有警报A：高偏差警报 B：低偏差警报C：偏差高/低警报 D：联合警报 E：高偏差警报并持续F：低偏差警报并持续 G：偏差高/低警报并持续 H：高进度警报 L：低进度警报并持续 J：低进度警报K：高进度警报并持续7：警报输出[ALM1]N：没有警报 A：高偏差警报 B：低偏差警报 C：偏差高/低警报 D：联合警报 E：高偏差警报并持续F：低偏差警报并持续 G：偏差高/低警报并持续 H：高进度警报 L：低进度警报并持续 J：低进度警报K：高进度警报并持续8：交流功能：N：无交流功能 5：RS-485（2-线系统）9：防水防尘结构：N：无防水/防尘结构 1：防水/防尘结构2．安装2．1 安装条件※ 环境温度不低于0度或不超过50度※ 环境湿度不低于45%或不超过85%RH※ 无腐蚀或易燃气体。
※ 无水、油、化学品、蒸汽飞溅的地方※ 无过多感应燥音，静电，磁场。
※ 无热凝聚形成热辐射3.警告3．1 接线注意事项（1）对于热电偶输入的，使用特定的补偿线。
（2）对于热电阻输入的，使用低电阻线，并且三个线头间不带电阻差。
（3）将输入信号线绕开仪表电源，电气设备电源及负荷线以防止燥音感应。
（4）对于电流输入，必须由输入端提供一个250欧的电阻器（±0.02%±10ppnm, 0.25W）。
3.2 仪表接线电源供给电压：90至264V交流电50/60HZ 、≤7W警报输出等级：继电器联接输出：250伏交流电，1安（电阻性负载）控制输出等级：继电器联接输出：250伏交流电，3安（电阻性负载）电压脉冲输出：0/12伏直流电（负荷电阻600欧或更多）电流输出：4至20MA直流电（负荷电阻600欧或更少）过零输出（用于三端双向控制驱动）：过零触发用4.面板说明1）所测数值（PV）显示单元：显示所测得的数值（PV）、显示仪表的不同参数标记2）设置数值（SV）显示单元：显示设置的数值（SV）、显示仪表的不同设置参数3）指示灯**自动整定指示灯（AT），在自动整定时闪烁控制输出指示灯（OUT1），在控制输出打开时亮警报输出指示灯（ALM1），在警报时亮辅助输出指示灯（OUT2），在辅助输出打开时亮4）设置键（SET）：用于输入/调出参数，按二秒以上可以读出表二数据5）转换和R/S键（R/S）：在设置改变时转换数字（转换键），用于选择运行/停止功能6）下降键：用于降低数字7）上升键：用于升高数字5.显示模式状态5.1每个模式的开启程序打开电源→显示输入方式→显示输入范围（大约显示4秒钟）→如果按键后没有反应的时间超过1分钟，仪表回复到PV/SV 显示模式状态。
我有一个RKC C700的温控器，一个热电偶，一个加热器，如何实现我设定一个温度值例如100℃，然后在温度不够时自动加热，温度高了自动停止加热，是否需要其他元件，请高手指导下，谢谢！！！！主要元件：断路器（保护），接触器（执行）。
原理：热电偶测温取样送温控仪，温控仪将取样信号处理后与设定值比较，输出一继电器接点信号给接触器线圈，实现加热和断电。
RKC该产品为新型温度控制器，能实施高精度控制且价格最为合理。
采用大型LED显示，适用于远距离读取数据，易于监视温度状态，标准机型均具有最新的自主校正功能，可以自动校正PID常数。
加热/制冷模式为数字通讯（RS-485），温度报警，加热器断线报警（3相加热器可用）控制环断线报警等功能可供选择。
；主结构及功能；自主校正功能；大屏LED显示；加热/制冷控制﹡；数字通讯﹡；温度报警﹡；；；加热器断线报警﹡；；；控制环断线报警﹡；；；；；；；；；（﹡选购时指定）产品用途：适用于各种温度控制。
规格型号：CH102；（48×48×100mm）；；CH402；（48×96×100mm）；；CH902；（96×96×100mm）；；CD401；（48×96×100mm）；；CD501；（96×48×100mm）；；CD701；（72×72×100mm）；；CD901；（96×96×100mm）现货供应日本RKC理化全系列温控器日本RKC温控器（回路调节器）CD901、CD701、CD501、CD401、CH402、CB100、REX-C900、C700、C410、C400、C100、F900、F700、F400，备有大量现货。
技术力量雄厚，能为客户提供各种不同类型输入、输出、报警、程序等类型的产品。
CD901FK02-MAN、CD901FK02-VAN、CD901FK02-8AN、CD701FK02-MAN、CD701FK02-VAN、CD701FK02-8AN、CD501FK02-MAN、CD501FK02-VAN、CD501FK02-8AN、CD401FK02-MAN、CD401FK02-VAN、CD401FK02-8AN、CH402FK02-MAN、CH402FK02-VAN、CH402FK02-8AN、CB100FK02-MAN、CB100FK02-VAN、CB100FK02-8AN、REX-C900FK02-MAN、REX-C900FK02-VAN、REX-C900FK02-8AN、REX-C700FK02-MAN、REX-C700FK02-VAN、REX-C700FK02-8AN、REX-C410FK02-MAN、REX-C410FK02-VAN、REX-C410FK02-8AN、REX-C400FK02-MAN、REX-C400FK02-VAN、REX-C400FK02-8AN、REX-C100FK02-MAN、REX-C100FK02-VAN、REX-C100FK02-8AN、REX-F900FK02-MAN、REX-F900FK02-VAN、REX-F900FK02-8AN、REX-F400FK02-MAN、REX-F900FK02-VAN、REX-F900FK02-8AN、CD系列温控器（回路调节器）：自主校正功能大屏LED显示加热/冷却控制数字通讯报警加热器断线报警控制环断线报警输入类型a）热电偶（TC）：K，J，E，T，R，S，B，U，L，N，PL2，W5Re/w26Reb）热电阻（RTD）：Pt100JPT100c）直流输入：DC0~5V，DC1~5V，DC0~20mA，DC4~20mA 需在输入端子间接250W的电阻输入显示精度：（设定值SV的0.3%+1位）输入范围：参照输入范围表采样周期：0.5sec过程值偏置-1999~9999℃[°F]或-199.9~999.9℃[°F]（温度输入）±全量程（电压/电流输入）全量设定范围a）设定值（SV）：等同温度范围值b）加热侧比例带（P）：1—量程或0.1—量程（温度输入）1量程的0.1~100.0%（电压输入）c）制冷侧比例带（Pc）：加热侧比例的1~1000%d）积分时间（I）：1—3600sec2e）微分时间（D）：1—3600sec3f）限制积分动作生效范围（ARW）：比例带的1—100%4g）加热侧比例周期1—100sech）制冷侧比例周期1—100sec62.日本RKC温控器（回路调节器）CD901、CD701、CD501、CD401、CH402、CB100、REX-C900、C700、C410、C400、C100、F900、F700、F400，备有大量现货。

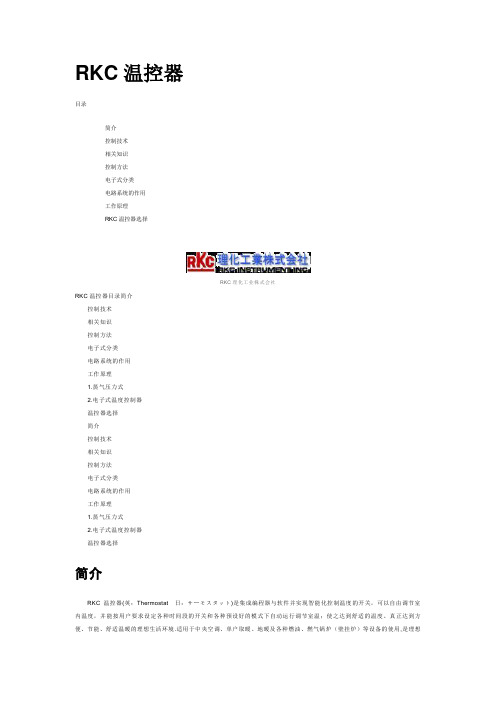

RKC温控器目录简介控制技术相关知识控制方法电子式分类电路系统的作用工作原理RKC温控器选择RKC理化工业株式会社RKC温控器目录简介控制技术相关知识控制方法电子式分类电路系统的作用工作原理1.蒸气压力式2.电子式温度控制器温控器选择简介控制技术相关知识控制方法电子式分类电路系统的作用工作原理1.蒸气压力式2.电子式温度控制器温控器选择简介R KC温控器(英：Therm ostat日：サーモスタット)是集成编程器与软件并实现智能化控制温度的开关，可以自由调节室内温度，并能按用户要求设定各种时间段的开关和各种预设好的模式下自动运行调节室温；使之达到舒适的温度。
真正达到方便、节能、舒适温暖的理想生活环境.适用于中央空调、单户取暖、地暖及各种燃油、燃气锅炉（壁挂炉）等设备的使用,是理想的温度控制产品及节能产品。
控制技术其采用的模糊控制技术如PID控制，P(Proportional)比例+I(Int egral)积分+D(D iff erent ial)微分控制。
RKC温控器加入P控制RKC温控器的接线方法仔细看温控器上的三个脚，它们都有用英文字母和数字两种方法来代替，分别是:H（6）\L（3）\C(4).H（6）接棕色线，是电源的火线；L（3）接灰色线，是灯的火线；C(4)接白色线，是压缩机的火线。
相关知识R KC温控器相关知识RKC温度控制器是对空调房间的温度进行控制的电开关设备。
温度控制器所控制的空调房间内的温度范围一般在18℃--28℃。
窗式空调常用的温度控制器是以压力作用原理来推动触点的通与断。
其结构由波纹管、感温包（测试管）、偏心轮、微动开关等组成一个密封的感应系统和一个转送信号动力的系统。
控制方法控制方法一般分为两种；一种是由被冷却对象的温度变化来进行控制，多采用蒸气压力式温度控制器，另一种由被冷却对象的温差变化来进行控制，多采用电子式温度控制器。
温控器分为：机械式分为：蒸气压力式温控器、液体膨胀式温控器、气体吸附式温控器、金属膨胀式温控器。
RKC 温控器使用说明书一，型号说明：CD101CD401CD501CD701①②③④⑤*⑥⑦—⑧⑨CD901F； PID 动作及自动演算（逆动作）D； PID 动作及自动演算（正动作）W；加热 /冷却 PID 动作及自动演算（水冷） *1A ；加热 /冷却 PID 动作及自动演算（风冷） *1②输入类型；③范围代码；（ FK02 ）0— 200℃K01K 0— 400℃K020— 600℃K030— 800℃K04④第一控制输出（ OUT1 ）（加热侧）M ；继电器接点输出T ；闸流控制管输出V ；电压脉冲输出8；电流输出（ DC4 — 20mA ）7；电流输出（ DC0 —10mA ）U; 闸流控制管驱动用触发器输出（移相方式）G；闸流控制管驱动用触发器输出（过零方式）⑤第二控制输出（ OUT2 ）（制冷侧）无记号；当控制是 F 或 DM ；继电器接点输出T ；闸流控制管输出V ；电压脉冲输出8；电流输出（ DC4 — 20mA ）⑥第一报警（ ALM1 ）⑦第二报警（ ALM2 ）N；未设报警K；附待机上限偏差报警A ；上限偏差报警L；附待机下限偏差报警B；下限偏差报警P；加热器断线报警（CTL — 6） *3C；上、下限偏差报警S；加热器断线报警（CTL — 12） *3D；范围内报警R；控制环断线报警 *4E；附待机上限偏差报警V ；上限设定值报警F；附待机下限偏差报警W ；下限设定值报警G；附待机上、下限偏差报警H；上限输入值报警J；下限输入值报警⑧通信功能N；无通信功能5； RS—485（双线系统）⑨防水 /防尘功能N；无防水、防尘功能1；有无防水、防尘功能*1 W 或 A 型无自主校正功能*2 第二报警（ ALM2 ）；选项*3 不能被定为第一报警（ALM1 ）*4 控制环断线报警只能在第一报警和第二报警中二，操作开启电源输入类型显示﹡ 1输入范围显示PV/SV 显示模﹡式（标准显示）（ SET）SV 设定模式参数设定模式（ SET）﹡﹡（ SET）通信设定模式﹡﹡﹡﹡可选运行 /停止功能，按住﹤R/S 键 1 秒可在任意时间选此功能。

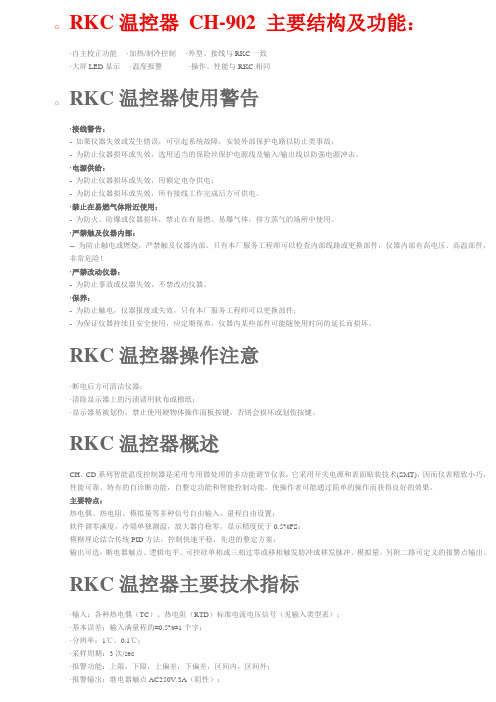

o RKC温控器CH-902 主要结构及功能：·自主校正功能 ·加热/制冷控制 ·外型、接线与RKC一致·大屏LED显示 ·温度报警 ·操作、性能与RKC相同o RKC温控器使用警告·接线警告：- 如果仪器失效或发生错误，可引起系统故障，安装外部保护电路以防止类事故；- 为防止仪器损坏或失效，选用适当的保险丝保护电源线及输入/输出线以防强电源冲击。
·电源供给：- 为防止仪器损坏或失效，用额定电夺供电；- 为防止仪器损坏或失效，所有接线工作完成后方可供电。
·禁止在易燃气体附近使用：- 为防火、防爆或仪器损坏，禁止在有易燃、易爆气体，排方蒸气的场所中使用。
·严禁触及仪器内部：-- 为防止触电或燃烧，严禁触及仪器内部。
只有本厂服务工程师可以检查内部线路或更换部件，仪器内部有高电压、高温部件，非常危险！·严禁改动仪器：- 为防止事故或仪器失效，不禁改动仪器。
·保养：- 为防止触电，仪器报废或失效，只有本厂服务工程师可以更换部件；- 为保证仪器持续且安全使用，应定期保养，仪器内某些部件可能随使用时间的延长而损坏。
RKC温控器操作注意·断电后方可清洁仪器；·清除显示器上的污渍请用软布或棉纸；·显示器易被划伤，禁止使用硬物体操作面板按键，否则会损坏或划伤按键。
RKC温控器概述CH、CD系列智能温度控制器是采用专用微处理的多功能调节仪表，它采用开关电源和表面贴装技术(SMT)，因而仪表精致小巧，性能可靠。
特有的自诊断功能，自整定功能和智能控制功能，使操作者可能通过简单的操作而获得良好的效果。
主要特点：热电偶、热电阻、模拟量等多种信号自由输入，量程自由设置；软件调零满度，冷端单独测温，放大器自稳零，显示精度优于0.5%FS；模糊理论结合传统PID方法，控制快速平稳，先进的整定方案；输出可选：断电器触点、逻辑电平、可控硅单相或三相过零或移相触发肪冲或移发脉冲、模拟量。
RKC温控器- CD-901o RKC温控器系列- 精品推荐oo RKC温控器- CB-900o RKC温控器- CD-701o RKC温控器- CH-102o REX-C400o RKC温控器- CD-901 - 详细信息o RKC温控器CD-901 主要结构及功能：·自主校正功能 ·加热/制冷控制 ·外型、接线与RKC一致·大屏LED显示 ·温度报警 ·操作、性能与RKC相同o RKC温控器使用警告·接线警告：- 如果仪器失效或发生错误，可引起系统故障，安装外部保护电路以防止类事故；- 为防止仪器损坏或失效，选用适当的保险丝保护电源线及输入/输出线以防强电源冲击。
·电源供给：- 为防止仪器损坏或失效，用额定电夺供电；- 为防止仪器损坏或失效，所有接线工作完成后方可供电。
·禁止在易燃气体附近使用：- 为防火、防爆或仪器损坏，禁止在有易燃、易爆气体，排方蒸气的场所中使用。
·严禁触及仪器内部：-- 为防止触电或燃烧，严禁触及仪器内部。
只有本厂服务工程师可以检查内部线路或更换部件，仪器内部有高电压、高温部件，非常危险！·严禁改动仪器：- 为防止事故或仪器失效，不禁改动仪器。
·保养：- 为防止触电，仪器报废或失效，只有本厂服务工程师可以更换部件；- 为保证仪器持续且安全使用，应定期保养，仪器内某些部件可能随使用时间的延长而损坏。
RKC温控器操作注意·断电后方可清洁仪器；·清除显示器上的污渍请用软布或棉纸；·显示器易被划伤，禁止使用硬物体操作面板按键，否则会损坏或划伤按键。
RKC温控器概述CH、CD系列智能温度控制器是采用专用微处理的多功能调节仪表，它采用开关电源和表面贴装技术(SMT)，因而仪表精致小巧，性能可靠。
特有的自诊断功能，自整定功能和智能控制功能，使操作者可能通过简单的操作而获得良好的效果。
小兔为您解说rkc温控器说明书不知道大家知不知道这么一种装置，叫做rkc温控器。
从它的名字就可以理解为控制温度的仪器。
它的主要作用是控制温度，次要作用是显示温度的度数。
rkc温控器控制温度的精确度特别高。
并且可以通过多种方式对温度进行控制，这类精度高的温度控制器的使用方法并不难，但是需要经过专门去学习。
下面装修界要介绍的不仅仅是它的使用方法，还有它的原理以及配件等等。
第1篇准备篇1.型号定义请参照下列代码表确认产品是否与您指定的型号一致。
CD/CH□01/02①②③④⑤⑥⑦⑧⑨⑩①②控制类型F：PID动作及自动演算(逆动作)D：PID动作及自动演算(正动作)W：加热/冷却PID动作及自动演算(水冷)*1A：加热/冷却PID 动作及自动演算(风冷)*1③输入类型：见输入范围表④范围代码：见输入范围表⑤第一控制输出(OUT1)(加热侧)M：继电器接点输出8：电流输出(DC4~20mA)V：电压脉冲输出G：闸流控制管驱动用触发器输出T：闸流控制管输出⑥第二控制输出(OUT2)(制冷侧)*2无记号：当控制动作是F或D时M：继电器接点输出T：闸流控制管输出V：电压脉冲输出8：电流输出(DC4~20mA)⑦第一报警(ALM1).⑧第二报警(ALM2)*2N;未设报警J：下限输入值报警A：上限偏差报警K：附待机上限输入值报警B：下限偏差报警L：附待机下限输入值报警C：上、下限偏差报警P：加热器断线报警(CTL-6)*3D：范围内报警S：加热器断线报警(CTL-12)*3E：附待机上限偏差报警R：控制环断线报警*4F：附待机下限偏差报警V：上限设定值报警G;附待机上下限偏差报警W：下限设定值报警H：上限输入值报警⑨通信功能(仅限CD系列)N：无通信功能5：RS-485(双线系统)⑩防水/防尘功能N：无防水/防尘功能1：有防水/防尘功能注：*1W或A型无自主校正功能*2第二控制输出(OUT2)﹑第二报警(ALM2)为选项*3不能被定为第一报警(ALM1)*4控制环断线报警只能在第一报警和第二报警中选择其一.2.2安装方法⑪按照盘面开孔尺寸在盘面上打出用来安装仪器的矩形孔。
R KC温控器使用说明书一，型号说明：CD101CD401CD501CD701 ①②③④⑤ * ⑥⑦—⑧⑨CD901F；PID动作及自动演算（逆动作）D；PID动作及自动演算（正动作）W；加热/冷却PID动作及自动演算（水冷）*1A；加热/冷却PID动作及自动演算（风冷）*1②输入类型；④第一控制输出（OUT1）（加热侧）M；继电器接点输出T；闸流控制管输出V；电压脉冲输出8；电流输出（DC4—20mA）7；电流输出（DC0—10mA）U;闸流控制管驱动用触发器输出（移相方式）G；闸流控制管驱动用触发器输出（过零方式）⑤第二控制输出（OUT2）（制冷侧）无记号；当控制是F或DM；继电器接点输出T；闸流控制管输出V；电压脉冲输出8；电流输出（DC4—20mA）⑥第一报警（ALM1）⑦第二报警（ALM2）N；未设报警K；附待机上限偏差报警A；上限偏差报警L；附待机下限偏差报警B；下限偏差报警P；加热器断线报警（CTL—6）*3C；上、下限偏差报警S；加热器断线报警（CTL—12）*3D；范围内报警R；控制环断线报警*4E；附待机上限偏差报警V；上限设定值报警F；附待机下限偏差报警W；下限设定值报警G；附待机上、下限偏差报警H；上限输入值报警J；下限输入值报警⑧通信功能N；无通信功能5；RS—485（双线系统）⑨防水/防尘功能N；无防水、防尘功能1；有无防水、防尘功能*1 W或A型无自主校正功能*2第二报警（ALM2）；选项*3不能被定为第一报警（ALM1）*4控制环断线报警只能在第一报警和第二报警中二， 操作﹡SET ）（SET ）﹡﹡（SET ）﹡﹡﹡ ﹡ 可选运行/停止功能，按住﹤R/S 键1秒 可在任意时间选此功能。
﹡﹡ 按住2秒以上。
﹡﹡﹡ 按SET 键时同时按﹤ R/S 键*1 输入类型和输入范围显示 ，通电后，可立即确认输入类型和输入范围。
例如；热电偶K 型输入，0，400 ℃。
① 输入类型代码，输入的简化显示， 显示温度单位 输入类型代号 ②显示输入范围。
RKC CH102 说明书文章来源：/数字控制器CH系统操作手册1．产品型号说明①控制：F：PID动作及自动计数（逆向动作） D：PID动作及自动计数（直接动作）②输入方式③范围代码：参考8输入范围表*④第一控制输出（OUT1）（加热侧）：M：继电器输出 T：三端双向可控开关 V：电压脉冲 B：电流（4到20毫安直流）G：过零（用于三端双向可控驱动）⑤第二控制输出（OUT2）（制冷侧）⑥警报输出[ALM1]N：没有警报 A：高偏差警报 B：低偏差警报 C：偏差高/低警报 D：联合警报 E：高偏差警报并持续F：低偏差警报并持续 G：偏差高/低警报并持续 H：高进度警报 L：低进度警报并持续 J：低进度警报K：高进度警报并持续7：警报输出[ALM1]N：没有警报 A：高偏差警报 B：低偏差警报 C：偏差高/低警报 D：联合警报 E：高偏差警报并持续F：低偏差警报并持续 G：偏差高/低警报并持续 H：高进度警报 L：低进度警报并持续 J：低进度警报K：高进度警报并持续8：交流功能：N：无交流功能 5：RS-485（2-线系统）9：防水防尘结构：N：无防水/防尘结构 1：防水/防尘结构2．安装2．1 安装条件※环境温度不低于0度或不超过50度※环境湿度不低于45%或不超过85%RH※无腐蚀或易燃气体。
※无水、油、化学品、蒸汽飞溅的地方※无过多感应燥音，静电，磁场。
※无热凝聚形成热辐射2.2 尺寸3.警告3．1 接线注意事项（1）对于热电偶输入的，使用特定的补偿线。
（2）对于热电阻输入的，使用低电阻线，并且三个线头间不带电阻差。
（3）将输入信号线绕开仪表电源，电气设备电源及负荷线以防止燥音感应。
（4）对于电流输入，必须由输入端提供一个250欧的电阻器（±0.02%±10ppnm,0.25W）。
3.2 仪表接线电源供给电压：90至264V交流电50/60HZ 、≤7W警报输出等级：继电器联接输出：250伏交流电，1安（电阻性负载）控制输出等级：继电器联接输出：250伏交流电，3安（电阻性负载）电压脉冲输出：0/12伏直流电（负荷电阻600欧或更多）电流输出：4至20MA直流电（负荷电阻600欧或更少）过零输出（用于三端双向控制驱动）：过零触发用4.面板说明1）所测数值（PV）显示单元：显示所测得的数值（PV）、显示仪表的不同参数标记2）设置数值（SV）显示单元：显示设置的数值（SV）、显示仪表的不同设置参数3）指示灯**自动整定指示灯（AT），在自动整定时闪烁控制输出指示灯（OUT1），在控制输出打开时亮警报输出指示灯（ALM1），在警报时亮辅助输出指示灯（OUT2），在辅助输出打开时亮4）设置键（SET）：用于输入/调出参数，按二秒以上可以读出表二数据5）转换和R/S键（R/S）：在设置改变时转换数字（转换键），用于选择运行/停止功能6）下降键：用于降低数字7）上升键：用于升高数字5.显示模式状态5.1每个模式的开启程序打开电源→显示输入方式→显示输入范围（大约显示4秒钟）→如果按键后没有反应的时间超过1分钟，仪表回复到PV/SV 显示模式状态。
