江西省电力公司10kV架空配电线路带电作业现场操作规程（试行）江西省电力公司2011年10月10日前言为保证10kV架空配电线路带电作业安全，实现10kV带电现场作业的规范化、标准化，提高全省10kV架空配电线路带电作业管理，根据国家电网公司《10kV 架空配电线路带电作业管理规范》，结合江西省内各单位开展的主要带电作业项目情况，特编制本规程。
本规程适用于江西省供电公司各单位10ｋV架空配电线路进行带电检修的所有工作人员。
本规程主要起草单位：江西九江供电公司本规程主要起草人：许榕目录1总则........................................................................................................................ - 1 - 2组织措施................................................................................................................ - 2 -2.1现场作业各级人员职责............................................................................... - 2 -2.2现场勘察制度............................................................................................... - 3 -2.3工作票制度................................................................................................... - 3 -2.4工作许可制度............................................................................................... - 3 -2.5工作监护制度............................................................................................... - 4 -2.6工作间断、转移制度................................................................................... - 4 -2.7工作终结制度............................................................................................... - 5 - 3技术措施................................................................................................................ - 5 -3.1退出重合闸................................................................................................... - 5 -3.2使用防护用具............................................................................................... - 5 -3.3工器具现场储运及检查............................................................................... - 6 -3.4带电作业安全距离....................................................................................... - 6 -3.5设置安全围栏............................................................................................... - 7 -3.6接近带电体及验电....................................................................................... - 7 -3.7装设遮蔽用具............................................................................................... - 7 -3.8拆除遮蔽用具............................................................................................... - 8 -3.9工具传递....................................................................................................... - 8 - 4一般安全措施........................................................................................................ - 8 -4.1气象条件及作业环境................................................................................... - 8 -4.2更换针式绝缘子........................................................................................... - 9 -4.3断接引线....................................................................................................... - 9 -4.4更换跌落式熔断器或避雷器..................................................................... - 10 -4.5更换横担..................................................................................................... - 10 -4.6带负荷加装分段开关、刀闸..................................................................... - 10 -4.7更换直线电杆............................................................................................. - 10 - 5绝缘斗臂车操作规范.......................................................................................... - 11 -5.1操作人员要求............................................................................................. - 11 -5.2斗臂车现场停放......................................................................................... - 11 -5.3斗臂车现场检查......................................................................................... - 11 -5.4斗臂车现场操作......................................................................................... - 11 -5.5操作小吊..................................................................................................... - 12 -5.6斗臂车驾驶................................................................................................. - 12 -5.7其他注意事项............................................................................................. - 12 - 6绝缘杆作业法...................................................................................................... - 13 -6.1 带电断线路引线........................................................................................ - 13 -6.2 带电接线路引线........................................................................................ - 14 -7 绝缘手套作业法................................................................................................. - 16 -7.1修剪树枝、清除异物、拆除废旧设备及普通消缺................................. - 16 -7.2 带电断线路引线........................................................................................ - 17 -7.3 带电接线路引线........................................................................................ - 18 -7.4 带电更换跌落式熔断器............................................................................ - 19 -7.5 带电安装避雷器........................................................................................ - 20 -7.6 带电拆除避雷器........................................................................................ - 22 -7.7 带电更换直线杆绝缘子............................................................................ - 23 -7.8 带电更换耐张绝缘子串............................................................................ - 24 -7.9 带电更换横担............................................................................................ - 26 -7.10 带电立10kV线路直线电杆................................................................... - 27 -7.11 带电撤10kV线路直线电杆 ................................................................... - 28 -7.12 带电更换直线杆...................................................................................... - 30 -7.13 带电安装柱上隔离刀闸.......................................................................... - 31 -7.14 带电拆除柱上隔离刀闸.......................................................................... - 33 -7.15 带电修补导线.......................................................................................... - 34 -7.16 带电去除导线异物.................................................................................. - 35 -7.17 带负荷更换跌落式熔断器...................................................................... - 36 -7.18 带负荷直线杆改耐张.............................................................................. - 37 -7.19 带负荷安装柱上隔离刀闸...................................................................... - 39 -7.20 带负荷拆除柱上隔离刀闸...................................................................... - 41 -7.21 带负荷安装柱上负荷开关...................................................................... - 42 -7.22 带负荷拆除柱上负荷开关...................................................................... - 44 - 附录A 常用带电作业项目分类 ......................................................................... - 46 - 附录B 配电线路带电作业现场勘察记录 ......................................................... - 47 - 附录C 配电线路带电作业工具及防护用具基本要求 ..................................... - 49 - C1 绝缘工具 .................................................................................................... - 49 - C2 遮蔽和隔离用具 ........................................................................................ - 50 - C3 安全防护用具 ............................................................................................ - 50 - 附录D 人员、工器具及车辆配置原则............................................................. - 52 -1总则1.1 为确保配电线路带电作业安全，逐步实现配电带电作业规范化、标准化，根据DL 409—91《电业安全工作规程》（电力线路部分）、GB/T 18857 《配电线路带电作业技术导则》以及国家电网公司企业标准《10kV 架空配电线路带电作业管理规范》，特制订《江西省电力公司10kV配电带电作业现场操作规程》(以下简称《规程》)。
110kV高压单芯电缆线路金属护套接地方式110kV高压电缆线路护套必须接地运行，并且考虑限制其护套感应电压，文章讲解其不同的接地方式和原理，以便运行人员更好地巡查、维护和消缺，以免造成高压电缆过电压导致电缆外护层击穿，从而形成环流和腐蚀，最终影响电缆线路物载流量、运行寿命及人身安全。
标签：电缆护套不接地危害；护套接地方式；中点接地方式；交叉互联接地方式近年来，随着城市改造建设的加快，110kV高压电缆线路大量投入运行，并且大量110kV高压电缆线路敷设在人群密集区，其运行的安全性倍感重要。
《电力安全规程》规定：电气设备非带电的金属外壳都要接地，因此电缆的金属屏蔽层都要接地。
通常35kV及以下电压等级的电缆都采用两端接地方式，按照GB50217-1994《电力工程电缆设计规程》的要求，35kV及以下电压等级的电缆基本上为三芯电缆，在正常运行中，流过三个线芯的电流总和为零，在金属屏蔽层两端基本上没有感应电压，所以采用两端接地不会有感应电流流过金属屏蔽层，两端就基本上没有感应电压，所以两端接地后不会有感应电流流过金属屏蔽层。
但是当电压超过35kV时，大多数采用单芯电缆，单芯电缆的线芯与金属屏蔽的关系，可看作一个变压器的初级绕组。
当单芯电缆线芯通过电流时就会有磁力线交链金属屏蔽层，使它的两端出现感应电压，感应电压的大小与电缆线路的长度和流过导体的电流成正比，高压电缆很长时，护套上的感应电压叠加起来可达到危及人身安全的程度，在线路发生短路故障、遭受操作过电压或雷电冲击时，屏蔽上会形成很高的感应电压，甚至可能击穿护套绝缘。
此时，如果仍将铝包或金属屏蔽层两端三相互联接地，则铝包或金属屏蔽层将会出现很大的环流，其值可达线芯电流的50%～95%，形成损耗，使铝包或金属屏蔽层发热，这不仅浪费了大量电能，而且降低了电缆的载流量，并加速了电缆绝缘老化，因此单芯电缆不应两端接地。
个别情况（如短电缆或轻载运行时）方可将铝包或金属屏蔽层两端三相互联接地。
目 录直流母线电压监视装置原理图------------------------------------------------1 直流绝缘监视装置----------------------------------------------------------2 不同点接地危害图----------------------------------------------------------3 带有灯光监视的断路器控制回路(电磁操动机构)--------------------------------4 带有灯光监视的断路器控制回路(液压操动机构)--------------------------------7 带有灯光监视的断路器控制回路(弹簧操动机构)--------------------------------8 闪光装置接线图(由两个中间继电器构成)--------------------------------------9 闪光装置接线图(由闪光继电器构成)------------------------------------------10 中央复归能重复动作的事故信号装置原理图------------------------------------11 预告信号装置原理图--------------------------------------------------------12 线路定时限过电流保护原理图------------------------------------------------14 线路方向过电流保护原理图--------------------------------------------------15 线路三段式电流保护原理图--------------------------------------------------16 线路三段式零序电流保护原理图----------------------------------------------17 双回线的横联差动保护原理图------------------------------------------------18 双回线电流平衡保护原理图--------------------------------------------------19 变压器瓦斯保护原理图------------------------------------------------------20 双绕组变压器纵差保护原理图------------------------------------------------21 变压器复合电压启动的过电流保护原理图--------------------------------------22 单电源三绕组变压器过电流保护原理图----------------------------------------23 变压器零序电流保护原理图--------------------------------------------------24 变压器中性点直接接地零序电流保护和中性点间隙接地保------------------------25 线路三相一次重合闸装置原理图----------------------------------------------26 储能电容器组接线图--------------------------------------------------------29 小电流接地系统交流绝缘监视原理接线图--------------------------------------29 变压器强油循环风冷却器工作和备用电源自动切换回路图------------------------30 变电站事故照明原理接线图--------------------------------------------------31 开关事故跳闸音响回路原理接线图--------------------------------------------32 10KV线路保护原理图-------------------------------------------------------33 直流回路展开图说明--------------------------------------------------------34 三绕组变压器差动保护原理图------------------------------------------------35 自动按频率减负荷装置(LALF)原理图------------------------------------------361、直流母线电压监视装置原理图直流母线电压监视装置主要是反映直流电源电压的高低。
高压电气二次回路原理图及讲解直流母线电压监视装置主要是反映直流电源电压的高低。
KV1是低电压监视继电器，正常电压KV1励磁，其常闭触点断开，当电压降低到整定值时，KV1失磁，其常闭触点闭合，HP1光字牌亮，发出音响信号。
KV2是过电压继电器，正常电压时KV2失磁，其常开触点在断开位置，当电压过高超过整定值时KV2励磁，其常开触点闭合，HP2光字牌亮，发出音响信号。
图2是常用的绝缘监察装置接线图，正常时，电压表1PV开路，而使ST1的触点5-7、9-11与ST2的触点9-11接通，投入接地继电器KA。
当正极或负极绝缘下降到一定值时，电桥不平衡使KA动作，经KM而发出信号。
此时，可用2PV进行检查，确定是哪一极的绝缘下降，若正极对地绝缘下降，则投ST1 I档，其触点1-3、13-14接通，调节R3至电桥平衡电压表1PV指示为零伏；再将ST1投至II档，此时其触点2-4、14-15接通，即可从1PV上读出直流系统的对地总绝缘电阻值。
若为负极对地绝缘下降，则先将ST1放在II档，调节3R至电桥平衡，再将ST1投至I档，读出直流系统的对地总绝缘电阻值。
假如正极发生接地，则正极对地电压等于零。
而负极对地指示为220V，反之当负极发生接地时，情况与之相反。
电压表1PV用作测量直流系统的总绝缘电阻，盘面上画有电阻刻度。
由于在这种绝缘监察装置中有一个人工接地点，为防其它继电器误动，要求电流继电器KA有足够大的电阻值，一般选30kΩ，而其启动电流为，当任一极绝缘电阻下降到20 kΩ时，即能发出信号。
对地绝缘下降和发生接地是两种情况。
直流系统在变电站中具有重要的位置。
要保证一个变电站长期安全运行，其因素是多方面的，其中直流系统的绝缘问题是不容忽视的。
变电站的直流系统比较复杂，通过电缆沟与室外配电装置的端子排、端子箱、操作机构箱等相连接，因电缆破损、绝缘老化、受潮等原因发生接地的可能性较多，发生一极接地时，由于没有短路电流，熔断器不会熔断，仍可继续运行，但也必须及时发现、及时消除。
纵联保护原理一、纵联保护：高频保护是利用某种通信设备将输电线路两端或各端的保护装置纵向连接起来，将各端的电气量（电流、功率方向等）传送到对端，将各端的电气量进行比较，以判断故障在本线路范围内还是范围外，从而决定是否切除被保护线路。
二、相差高频保护原理：（已经退出主流，不做解释）相差高频保护作为过去四统一保护来说，占据了很长一段时间的主导地位，随着微机保护的发展，相差高频保护已经退出实际运行。
相差高频保护是直接比较被保护线路两侧电流的相位的一种保护。
如果规定每一侧电流的正方向都是从母线流向线路，则在正常和外部短路故障时，两侧电流的相位差为180°。
在内部故障时，如果忽略两端电动势相量之间的相位差，则两端电流的相位差为零，所以应用高频信号将工频电流的相位关系传送到对侧，装在线路两侧的保护装置，根据所接收到的代表两侧电流相位的高频信号，当相位角为零时，保护装置动作，使两侧断路器同时跳闸，从而达到快速切除故障的目的。
侧电流侧电流侧电流侧电流启动元件：判断系统是否发生故障，发生故障才启动发信并开放比相。
操作元件：将被保护线路工频三相电流变换为单相操作电压，控制收发信机正半波发信，负半波停信。
作为相差高频保护，其启动定值有两个，一个低定值启动发信，另一个高定值启动比相，采取两次比相，延长了保护动作时间。
对高频收发信机调制的操作方波要求较高，区外故障时怕出现比相缺口引起误跳闸，因此被现有的方向高频所取代。
二、闭锁式高频保护原理方向纵联保护是由线路两侧的方向元件分别对故障的方向作出判断，然后通过高频信号作出综合的判断，即对两侧的故障方向进行比较以决定是否跳闸。
一般规定从母线指向线路的方向为正方向，从线路指向母线的方向为反方向。
闭锁式方向纵联保护的工作方式是当任一侧正方向元件判断为反方向时，不仅本侧保护不跳闸，而且由发信机发出高频信号，对侧收信机接收后就输出脉冲闭锁该侧保护。
在外部故障时是近故障侧的正方向元件判断为反方向故障，所以是近故障侧闭锁远离故障侧；在内部故障时两侧正方向元件都判断为正方向，都不发送高频信号，两侧收信机接收不到高频信号，也就没有输出脉冲去闭锁保护，于是两侧方向元件均作用于跳闸。

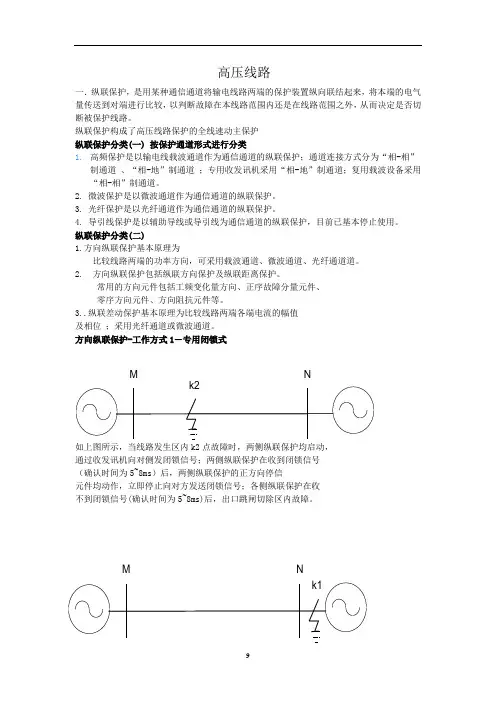

高压线路一．纵联保护，是用某种通信通道将输电线路两端的保护装置纵向联结起来，将本端的电气量传送到对端进行比较，以判断故障在本线路范围内还是在线路范围之外，从而决定是否切断被保护线路。
纵联保护构成了高压线路保护的全线速动主保护 纵联保护分类(一) 按保护通道形式进行分类1. 高频保护是以输电线载波通道作为通信通道的纵联保护；通道连接方式分为“相-相”制通道 、“相-地”制通道 ；专用收发讯机采用“相-地”制通道；复用载波设备采用“相-相”制通道。
2. 微波保护是以微波通道作为通信通道的纵联保护。
3. 光纤保护是以光纤通道作为通信通道的纵联保护。
4. 导引线保护是以辅助导线或导引线为通信通道的纵联保护，目前已基本停止使用。
纵联保护分类(二)1.方向纵联保护基本原理为比较线路两端的功率方向，可采用载波通道、微波通道、光纤通道道。
2. 方向纵联保护包括纵联方向保护及纵联距离保护。
常用的方向元件包括工频变化量方向、正序故障分量元件、零序方向元件、方向阻抗元件等。
3..纵联差动保护基本原理为比较线路两端各端电流的幅值 及相位 ；采用光纤通道或微波通道。
方向纵联保护-工作方式1－专用闭锁式如上图所示，当线路发生区内k2点故障时，两侧纵联保护均启动， 通过收发讯机向对侧发闭锁信号；两侧纵联保护在收到闭锁信号 （确认时间为5~8ms ）后，两侧纵联保护的正方向停信元件均动作，立即停止向对方发送闭锁信号；各侧纵联保护在收 不到闭锁信号(确认时间为5~8ms)后，出口跳闸切除区内故障。
MNMN如上图所示，当线路发生区内k1点故障时，两侧纵联保护均启动，通过收发讯机向对侧发闭锁信号；两侧纵联保护在收到闭锁信号（确认时间为5~8ms）后，M侧纵联保护的正方向停信元件动作，立即停止向对方发送闭锁信号，但N侧纵联保护的正方向停信元件不会动作,继续向对侧发送闭锁信号；因此区外故障纵联保护不会动作。
•远方启信逻辑保护未起动时，收到对侧闭锁信号, 开关合位则立即发信10s; •位置停信:开关处于跳位，收信后停信160ms;•其它保护三跳停信:保护启动，收到开入，停信200ms;•定时通道自检本侧保护启信，200ms后停信。
