旋转固定结构_CN209502167U
- 格式：pdf
- 大小：470.76 KB
- 文档页数：8
下载文档原格式
合集下载
【CN209763876U】一种旋转套锁扣机构【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920408117.1(22)申请日 2019.03.28(73)专利权人 湖南兵器东升机械制造有限公司地址 411100 湖南省湘潭市雨湖区九华示范区标致东路1号(72)发明人 阮盛 喻栋 贺忠义 朱恩池 贺子健 周云华 肖湘忠 陈庆 (74)专利代理机构 广州市红荔专利代理有限公司 44214代理人 吝秀梅(51)Int.Cl.F41F 1/06(2006.01)(54)实用新型名称一种旋转套锁扣机构(57)摘要本实用新型公开了一种旋转套锁扣机构，包括旋转套和锁扣组件，所述旋转套上设有与炮尾体尾部球形扁方结构相配合的凹槽；所述旋转套由套体和套盖围成环形结构；所述套盖的一端与所述套体的一端转动连接，所述套盖的另一端通过所述锁扣组件与所述套体的另一端可拆卸连接。
本实用新型结构简单，制造成本低，安全可靠，使用方便。
权利要求书1页 说明书3页 附图5页CN 209763876 U 2019.12.10C N 209763876U权 利 要 求 书1/1页CN 209763876 U1.一种旋转套锁扣机构，其特征在于，包括旋转套和锁扣组件，所述旋转套上设有与炮尾体尾部球形扁方结构相配合的凹槽；所述旋转套由套体和套盖围成环形结构；所述套盖的一端与所述套体的一端转动连接，所述套盖的另一端通过所述锁扣组件与所述套体的另一端可拆卸连接。
2.根据权利要求1所述的一种旋转套锁扣机构，其特征在于，所述锁扣组件包括锁扣、弹簧和锁头；所述锁扣呈T型结构；所述套体的另一端设有倒T型槽；所述套盖的另一端设有与所述套体倒T型槽相对的安装孔；所述锁扣的T型头部安装于所述倒T型槽处，且所述锁扣的杆部穿过所述安装孔后与所述锁头相连接；所述锁扣的杆部外套有弹簧，所述弹簧两端分别抵持所述套盖和锁头。
3.根据权利要求2所述的一种旋转套锁扣机构，其特征在于，所述锁头上设有与所述锁扣杆部相配合的插孔，所述锁扣的杆部与所述锁头通过销相连接。
【CN209781494U】一种煤矿运输机旋转机构转轴固定套【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920202142.4(22)申请日 2019.02.15(73)专利权人 吴赵云地址 225600 江苏省扬州市高邮市周巷工业园区宇通大道8号(72)发明人 饶琼珊 (74)专利代理机构 广州科捷知识产权代理事务所(普通合伙) 44560代理人 袁嘉恩(51)Int.Cl.F16C 35/08(2006.01)(54)实用新型名称一种煤矿运输机旋转机构转轴固定套(57)摘要本实用新型公开了一种煤矿运输机旋转机构转轴固定套，包括连接把手和连接套，所述的连接把手设为长方体形结构，其从左至右设有三个固定孔，所述的连接套设为圆柱体形结构，其中间设为中空结构，所述的连接套上下两侧各设有一个圆柱体形的固定座，所述的连接把手和连接套之间设有一个弧形结构的槽口。
本实用新型适用于该煤矿运输机旋转机构，具有安装连接方便，运行稳定性强的特点。
权利要求书1页 说明书2页 附图1页CN 209781494 U 2019.12.13C N 209781494U权 利 要 求 书1/1页CN 209781494 U1.一种煤矿运输机旋转机构转轴固定套，包括连接把手和连接套，其特征在于：所述的连接把手设为长方体形结构，其从左至右设有三个固定孔，分别为第一固定孔，第二固定孔和第三固定孔，所述的连接套设为圆柱体形结构，其中间设为中空结构，所述的连接套上下两侧各设有一个圆柱体形的固定座，分别为上固定座和下固定座，所述的上固定座和下固定座中间设为圆形的通孔，分别为上通孔和下通孔，所述的连接把手和连接套之间设有一个弧形结构的槽口。
2。
【CN209850310U】一种旋转紧固设备【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920668749.1(22)申请日 2019.05.10(73)专利权人 东莞市傲雷移动照明设备有限公司地址 523000 广东省东莞市长安镇上沙社区中南南路6号科谷工业园第4栋四楼(72)发明人 李军 (74)专利代理机构 深圳市龙成联合专利代理有限公司 44344代理人 陈蓉(51)Int.Cl.B23P 19/06(2006.01)(54)实用新型名称一种旋转紧固设备(57)摘要本实用新型属于紧固设备领域，涉及一种旋转紧固设备，包括支撑架、升降装置、产品座、静电胶皮及电机，所述升降装置安装于支撑架上，所述产品座安装于升降装置上并由升降装置推动产品座升降；所述电机设于支撑架远离升降装置的一端，所述静电胶皮与电机连接并由电机带动其转动，所述静电胶皮位于电机靠近产品座的一端。
权利要求书1页 说明书4页 附图4页CN 209850310 U 2019.12.27C N 209850310U权 利 要 求 书1/1页CN 209850310 U1.一种旋转紧固设备，包括支撑架（1）、升降装置（2）、产品座（3）、静电胶皮（4）及电机（5），其特征在于：所述升降装置（2）安装于支撑架（1）上，所述产品座（3）安装于升降装置（2）上并由升降装置（2）推动产品座（3）升降；所述电机（5）设于支撑架（1）远离升降装置（2）的一端，所述静电胶皮（4）与电机（5）连接并由电机（5）带动其转动，所述静电胶皮（4）位于电机（5）靠近产品座（3）的一端。
2.根据权利要求1所述的旋转紧固设备，其特征在于：所述支撑架（1）包括第一支撑板（101）、第二支撑板（102）、第一支柱（103）及第二支柱（104），所述第一支柱（103）位于所述第一支撑板（101）下面并且支撑第一支撑板（101），所述第二支柱（104）位于所述第一支撑板（101）上面并且位于所述第二支撑板（102）下面，所述第二支柱（104）支撑所述第二支撑板（102）。
【CN209774062U】一种可旋转变角夹紧装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920583881.2(22)申请日 2019.04.26(73)专利权人 齐齐哈尔建华机械有限公司地址 161006 黑龙江省齐齐哈尔市建华区双华路19号(72)发明人 孟祥志 曹胜义 杜强 王秋菊 王德宽 刘飞龙 崔程钢 王陆宁 宋丽君 陈博 张明 马雪原 金嘉鑫 李蕴涵 (74)专利代理机构 中国兵器工业集团公司专利中心 11011代理人 赵欣(51)Int.Cl.B23Q 3/06(2006.01)(54)实用新型名称一种可旋转变角夹紧装置(57)摘要本实用新型公开了一种可旋转变角夹紧装置，包括底座(7)、支架(8)、定位转轴(9)、固定块I(11)、固定块II(13)、弹簧套(17)、圆柱螺旋压缩弹簧(18)、钢珠(19)、定位轴(20)、旋转转轴(21)和钻套(24)；底座(7)上固定有支架(8)，旋转转轴(21)与支架(8)转动连接，旋转转轴(21)左右两侧分别对称安装有固定块I(11)和固定块II(13)，本实用新型能够快速装夹定位弓形体零件，一次装夹完成不同角度多孔位，保证各孔之间相对位置精度良好，实现快速装夹定位加工内孔，完成多孔位的变角加工。
权利要求书1页 说明书2页 附图3页CN 209774062 U 2019.12.13C N 209774062U权 利 要 求 书1/1页CN 209774062 U1.一种可旋转变角夹紧装置，其特征在于：包括底座(7)、支架(8)、定位转轴(9)、固定块I(11)、固定块II(13)、弹簧套(17)、圆柱螺旋压缩弹簧(18)、钢珠(19)、定位轴(20)、旋转转轴(21)和钻套(24)；底座(7)上固定有支架(8)，旋转转轴(21)与支架(8)转动连接，旋转转轴(21)左右两侧分别对称安装有固定块I(11)和固定块II(13)，定位转轴(9)一端与固定块I(11)转动连接；另一端锁紧固定在固定块II(13)上；在定位转轴(9)上对称装有多个钻套(24)；在支架(8)的下部装有弹簧套(17)，弹簧套(17)中装有圆柱螺旋压缩弹簧(18)和钢珠(19)，另一端使用吊环螺钉拧紧，使得钢珠(19)压入旋转转轴(21)一端的限位槽中；定位轴(20)安装在工件的台阶孔中进行定位，定位转轴(9)为中心带有定位台阶孔的弧形结构，所述定位台阶孔分别用于与定位轴(20)端部的台阶和工件中部的凸台相配合定位；定位转轴(9)的弧形面与工件的外弧形面相贴合；定位转轴(9)上与工件对应的位置设有钻套(24)。
旋转构件对旋转轴的连结固定结构[实用新型专利]
![旋转构件对旋转轴的连结固定结构[实用新型专利]](https://img.taocdn.com/s1/m/2439a62153d380eb6294dd88d0d233d4b14e3fd6.png)
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 202020170146.1(22)申请日 2020.02.14(30)优先权数据2019-040026 2019.03.05 JP(73)专利权人 本田技研工业株式会社地址 日本东京港区南青山2-1-1(72)发明人 园田浩一 (74)专利代理机构 北京同立钧成知识产权代理有限公司 11205代理人 马爽 臧建明(51)Int.Cl.F16B 21/18(2006.01)F16H 48/42(2012.01)(54)实用新型名称旋转构件对旋转轴的连结固定结构(57)摘要提供一种旋转构件对旋转轴的连结固定结构，能够防止装置的分解、装配时的伴随卡环偏芯的卡环的卡住或脱落。
本实用新型的侧齿轮(6)对驱动轴(2)的连结固定结构通过卡环(7)将花键嵌合于驱动轴(旋转轴)(2)的侧齿轮(旋转构件)(6)在轴向固定，卡环(7)安装于形成在驱动轴(2)的外周的嵌合槽(2a)，在侧齿轮(6)对驱动轴(2)的连结固定结构中，由经一分为二的半圆环状的两个分割环(7A)来构成卡环(7)，并且将各分割环(7A)的一端分别弯折，将各弯折部(7a)分别插入至驱动轴(2)的在嵌合槽(2a)开口的径向孔(2b)，使自由状态下的两分割环(7A)的径中心(O1)相对于嵌合槽(2a)的中心(O2)而偏离。
权利要求书1页 说明书5页 附图6页CN 212003877 U 2020.11.24C N 212003877U1.一种旋转构件对旋转轴的连结固定结构，通过卡环将花键嵌合于旋转轴的旋转构件在轴向固定，所述卡环安装于形成在所述旋转轴的外周的嵌合槽，且所述旋转构件对旋转轴的连结固定结构的特征在于，由经一分为二的半圆环状的两个分割环来构成所述卡环，并且将各所述分割环的一端分别弯折，将各弯折部分别插入至所述旋转轴的在所述嵌合槽开口的径向孔，使自由状态下的两分割环的径中心相对于所述嵌合槽的中心而偏离。
【CN209998810U】可旋转调节的工件固定装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920547872.8(22)申请日 2019.04.19(73)专利权人 惠州市鸿景威实业有限公司地址 516005 广东省惠州市仲恺高新区东江科技园（鸿景威科技园）(72)发明人 胡昌波 李刚 李昌谷 (74)专利代理机构 广州市华学知识产权代理有限公司 44245代理人 刘羽(51)Int.Cl.B23Q 3/08(2006.01)B23Q 1/25(2006.01)(54)实用新型名称可旋转调节的工件固定装置(57)摘要一种可旋转调节的工件固定装置，包括：调节组件、旋转组件及工件固定组件，调节组件包括第一固定座、第二固定座、第一旋转卡盘及第二旋转卡盘，旋转组件包括旋转台、多个第一压紧固定件及多个第二压紧固定件，工件固定组件包括固定板、固定横条及多个锁紧件，固定板设在于旋转台上，固定横条设置于固定板上。
本实用新型的可旋转调节的工件固定装置通过设置调节组件、旋转组件及工件固定组件，从而能够通过第一旋转卡盘与第二旋转卡盘的转动来调节旋转台的角度，由此实现对固定横条上的工件进行角度调节，如此，能够适应多种加工操作，且拆装操作简单，能够有效提高生产加工的效率，以及节省生产加工的成本。
权利要求书1页 说明书4页 附图2页CN 209998810 U 2020.01.31C N 209998810U权 利 要 求 书1/1页CN 209998810 U1.一种可旋转调节的工件固定装置，其特征在于，包括：调节组件，所述调节组件包括第一固定座、第二固定座、第一旋转卡盘及第二旋转卡盘，所述第一固定座与所述第二固定座相对称设置，所述第一旋转卡盘转动设置于所述第一固定座上，所述第二旋转卡盘转动设置于所述第二固定座上；旋转组件，所述旋转组件包括旋转台、多个第一压紧固定件及多个第二压紧固定件，所述旋转台的两端分别与所述第一旋转卡盘及所述第二旋转卡盘连接，各所述第一压紧固定件间隔设置于所述旋转台的一侧面上，各所述第二压紧固定件间隔设置于所述旋转台的另一侧面上；及工件固定组件，所述工件固定组件包括固定板、固定横条及多个锁紧件，所述固定板设在于所述旋转台上，所述固定横条设置于所述固定板上，所述固定横条上开设有多个螺纹孔，各所述锁紧件一一对应与各所述螺纹孔连接，相邻两个螺纹孔之间开设有工件安装槽。
【CN209830750U】一种智能装备轴类零件焊接用可旋转固定装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920221045.X(22)申请日 2019.02.21(73)专利权人 苏州神竣自动化有限公司地址 215000 江苏省苏州市昆山市周市镇陆杨财茂路50号5号房(72)发明人 唐玉新 徐琦 (51)Int.Cl.B23K 37/047(2006.01)(54)实用新型名称一种智能装备轴类零件焊接用可旋转固定装置(57)摘要本实用新型涉及固定装置技术领域，尤其涉及一种智能装备轴类零件焊接用可旋转固定装置，解决现有技术中存在加重人员工作负担、工作效率低的缺点，包括支撑底座，所述支撑底座的顶部通过螺栓固定有锁紧环，锁紧环的内部转动安装有转动柱，且锁紧环的一侧设置有第一螺杆，所述转动柱的一侧通过螺栓固定有支撑板，支撑板的内部设置有第二螺杆，所述转动柱的顶部活动铰接有摆动块，通过转动柱、固定台、摆动块等结构的设置，在对零件夹紧之后，焊接的过程中转动柱可转动，配合摆动块在水平方向上的摆动，达到对零件位置万向调节的目的，不需要将零件拆下重新固定，减轻了人员的工作负担，使加工效率提升。
权利要求书1页 说明书3页 附图2页CN 209830750 U 2019.12.24C N 209830750U权 利 要 求 书1/1页CN 209830750 U1.一种智能装备轴类零件焊接用可旋转固定装置，包括支撑底座(1)，其特征在于，所述支撑底座(1)的顶部通过螺栓固定有锁紧环(2)，锁紧环(2)的内部转动安装有转动柱(5)，且锁紧环(2)的一侧设置有第一螺杆(3)，所述转动柱(5)的一侧通过螺栓固定有支撑板(9)，支撑板(9)的内部设置有第二螺杆(10)，所述转动柱(5)的顶部活动铰接有摆动块(6)，摆动块(6)的顶部通过螺钉固定有固定台(8)，所述固定台(8)的顶部滑动设置有滑动夹紧块(16)，所述滑动夹紧块(16)的一侧通过粘合剂粘接有橡胶垫(15)，且滑动夹紧块(16)的内部设置有第三螺杆(13)，所述固定台(8)的底部活动铰接有连接块(12)，连接块(12)的底部安装有轴承座(11)，所述轴承座(11)的内部安装有轴承，所述第二螺杆(10)的一端套设在所述轴承的内部。

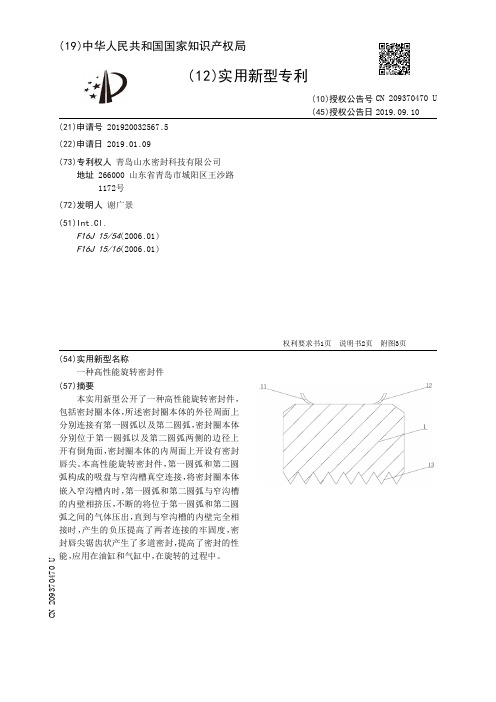

【CN209370470U】一种高性能旋转密封件【专利】
4 .根据权利要求1所述的一种高性能旋转密封件，其特征在于：所述第一圆弧(11)和第 二圆弧 (12)以 密封圈本体 (1) 轴线为中心相互对称 ，第一圆弧 (11) 和第二圆弧 (12) 构成的 内凹的弧状吸盘构件。
5 .根据权利要求1所述的一种高性能旋转密封件，其特征在于：所述第一圆弧(11)和第 二圆弧(12)构成的吸盘与窄沟槽真空连接。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920032567 .5
(22)申请日 2019 .01 .09
(73)专利权人 青岛山水密封科技有限公司 地址 266000 山东省青岛市城阳区王沙路 1172号
(72)发明人 谢广景
(51)Int .Cl . F16J 15/54(2006 .01) F16J 15/16(2006 .01)
3
CN 209370470 U
说 明 书
2/2 页
具体实施方式 [0016] 下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行 清楚 、完整地描述 ，显然 ，所描述的实施例仅仅是本实 用新型一部分实施例 ，而不是全部的 实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下 所获得的所有其他实施例，都属于本实用新型保护的范围。 [0017] 请参阅图1-2，一种高性能旋转密封件，包括密封圈本体1，密封圈本体1的两侧周 面嵌入窄沟槽内 ，并与窄沟槽紧密相接 ，保证了嵌入沟槽的稳定性 ，密封圈本体1的 外径 周 面上分别连接有第一圆弧11以及第二圆弧12，第一圆弧11以及第二圆弧12两者倾斜以及长 度均相同 ，第一圆弧11和第二圆弧12以 密封圈本体1轴线为中心相互对称 ，第一圆弧11和第 二圆弧12构成的内凹的弧状吸盘构件，第一圆弧11和第二圆弧12构成的吸盘与窄沟槽真空 连接 ，将密封圈本体1嵌入窄沟槽内时 ，第一圆弧11 和第二圆弧12与窄沟槽的内壁相挤压 ， 不断的 将位于第一圆弧11 和第二圆弧1 2之间的 气体压出 ，直到与窄 沟槽的内 壁完全 相接 时 ，产生的负压提高了两者连接的牢固度 ，密封圈本体1分别位于第一圆弧11以 及第二圆弧 12两侧的边径上开有倒角面14，密封圈本体1的内周面上开设有密封唇尖13，密封唇尖13的 截面为锯齿状 ，密封唇尖13的锯齿都相同 ，且密封唇尖13与活塞杆的外壁相接触 ，密封唇尖 13锯齿状产生了多道密封，提高了密封的性能，应用在油缸和气缸中，在旋转的过程中。 [0018] 实施例一： [0019] 请参阅图3-4，还配有与活塞相适配的连接密封件，密封件与密封圈本体1以及密 封唇尖13相同 ，少了第一圆弧11和第二圆弧12构成的吸盘 ，在使 用时 ，由于是与孔相连接 ， 吸盘的存在使其会吸附 在孔内 ，导致不会产生和活塞产生相同运动的效果 ，去除吸盘 ，配合 密封唇尖13提高了密封的效果以及稳定性。 [0020] 综上所述：本高性能旋转密封件，第一圆弧11和第二圆弧12构成的吸盘与窄沟槽 真空连接 ，将密封圈本体1嵌入窄沟槽内时 ，第一圆弧11和第二圆弧12与窄沟槽的内壁相挤 压 ，不断的 将位于第一圆弧11 和第二圆弧12之间的 气体压出 ，直到与窄 沟槽的内壁完全 相 接时 ，产生的负压提高了两者连接的牢固度 ，密封唇尖13锯齿状产生了多道密封 ，提高了密 封的性能，应用在油缸和气缸中，在旋转的过程中。 [0021] 需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实 体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存 在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖 非排他性的 包含 ，从 而使得包括一 系列要素的 过程 、方法 、物品或者设备不 仅包括 那些要 素 ，而且还包括没有明 确列出的 其他要素 ，或者是还包括为这 种过程、方法 、物品或者设备 所固有的要素。 [0022] 尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言， 可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修 改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
5 .根据权利要求1所述的一种高性能旋转密封件，其特征在于：所述第一圆弧(11)和第 二圆弧(12)构成的吸盘与窄沟槽真空连接。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920032567 .5
(22)申请日 2019 .01 .09
(73)专利权人 青岛山水密封科技有限公司 地址 266000 山东省青岛市城阳区王沙路 1172号
(72)发明人 谢广景
(51)Int .Cl . F16J 15/54(2006 .01) F16J 15/16(2006 .01)
3
CN 209370470 U
说 明 书
2/2 页
具体实施方式 [0016] 下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行 清楚 、完整地描述 ，显然 ，所描述的实施例仅仅是本实 用新型一部分实施例 ，而不是全部的 实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下 所获得的所有其他实施例，都属于本实用新型保护的范围。 [0017] 请参阅图1-2，一种高性能旋转密封件，包括密封圈本体1，密封圈本体1的两侧周 面嵌入窄沟槽内 ，并与窄沟槽紧密相接 ，保证了嵌入沟槽的稳定性 ，密封圈本体1的 外径 周 面上分别连接有第一圆弧11以及第二圆弧12，第一圆弧11以及第二圆弧12两者倾斜以及长 度均相同 ，第一圆弧11和第二圆弧12以 密封圈本体1轴线为中心相互对称 ，第一圆弧11和第 二圆弧12构成的内凹的弧状吸盘构件，第一圆弧11和第二圆弧12构成的吸盘与窄沟槽真空 连接 ，将密封圈本体1嵌入窄沟槽内时 ，第一圆弧11 和第二圆弧12与窄沟槽的内壁相挤压 ， 不断的 将位于第一圆弧11 和第二圆弧1 2之间的 气体压出 ，直到与窄 沟槽的内 壁完全 相接 时 ，产生的负压提高了两者连接的牢固度 ，密封圈本体1分别位于第一圆弧11以 及第二圆弧 12两侧的边径上开有倒角面14，密封圈本体1的内周面上开设有密封唇尖13，密封唇尖13的 截面为锯齿状 ，密封唇尖13的锯齿都相同 ，且密封唇尖13与活塞杆的外壁相接触 ，密封唇尖 13锯齿状产生了多道密封，提高了密封的性能，应用在油缸和气缸中，在旋转的过程中。 [0018] 实施例一： [0019] 请参阅图3-4，还配有与活塞相适配的连接密封件，密封件与密封圈本体1以及密 封唇尖13相同 ，少了第一圆弧11和第二圆弧12构成的吸盘 ，在使 用时 ，由于是与孔相连接 ， 吸盘的存在使其会吸附 在孔内 ，导致不会产生和活塞产生相同运动的效果 ，去除吸盘 ，配合 密封唇尖13提高了密封的效果以及稳定性。 [0020] 综上所述：本高性能旋转密封件，第一圆弧11和第二圆弧12构成的吸盘与窄沟槽 真空连接 ，将密封圈本体1嵌入窄沟槽内时 ，第一圆弧11和第二圆弧12与窄沟槽的内壁相挤 压 ，不断的 将位于第一圆弧11 和第二圆弧12之间的 气体压出 ，直到与窄 沟槽的内壁完全 相 接时 ，产生的负压提高了两者连接的牢固度 ，密封唇尖13锯齿状产生了多道密封 ，提高了密 封的性能，应用在油缸和气缸中，在旋转的过程中。 [0021] 需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实 体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存 在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖 非排他性的 包含 ，从 而使得包括一 系列要素的 过程 、方法 、物品或者设备不 仅包括 那些要 素 ，而且还包括没有明 确列出的 其他要素 ，或者是还包括为这 种过程、方法 、物品或者设备 所固有的要素。 [0022] 尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言， 可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修 改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
一种快速旋转固定结构
（19）中华人民共和国国家知识产权局（12）发明专利申请（10）申请公布号CN104343790A（43）申请公布日 2015.02.11（21）申请号CN201410551684.4（22）申请日2014.10.17（71）申请人无锡同捷汽车设计有限公司地址214072 江苏省无锡市滨湖区蠡园开发区滴翠路100号C座（72）发明人雷雨成;路阳;王华伟（74）专利代理机构无锡华源专利事务所(普通合伙)代理人冯智文（51）Int.CI权利要求说明书说明书幅图（54）发明名称一种快速旋转固定结构（57）摘要本发明涉及一种快速旋转固定结构，包括成长方体型机座，机座中间位置纵向方向开有凹槽，凹槽的上下端分别开设有通孔，凹槽左侧前端开设有锁止槽，锁止槽上通过螺栓安装锁止块；凹槽内固定旋钮，旋钮的结构为：旋钮包括旋转体，旋转体上端延伸有凸台，凸台内部设置内六角槽，旋转体中部横向方向开有“U”形卡槽，位于旋钮前端纵向方向挖有开口；卡槽内卡接有联接螺杆，联接螺杆的结构为：包括螺杆本体，螺杆本体下端延伸出连接件，连接件穿过通孔，连接件末端固定卡块。
通过卡块与旋钮的配合可以将所需安装的组件快速固定在旋钮上，旋转旋钮可以将组件与旋钮快速结合与分离，方便更换组件时使用，有效节省设计成本，易于推广使用。
法律状态法律状态公告日法律状态信息法律状态2015-02-11公开公开2015-02-11公开公开2015-03-11实质审查的生效实质审查的生效2015-03-11实质审查的生效实质审查的生效2017-02-01授权授权2017-02-01授权授权2019-10-08专利权的终止专利权的终止权利要求说明书一种快速旋转固定结构的权利要求说明书内容是....请下载后查看说明书一种快速旋转固定结构的说明书内容是....请下载后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(10)授权公告号 CN 209502167 U (45)授权公告日 2019.10.18
7 U
CN 209502167 U
权 利 要 求 书
1/1 页
1 .旋转固定结构，其特征在于：包括； 承载吸附机构，所述承载吸附机构具有吸附孔； 过渡板，所述承载吸附机构安装在过渡板上，所述过渡板具有贯通通道； 旋转机构，所述旋转机构包括： 空 心轴 ，与过渡板连接 ，具有空 心腔 ，空 心腔的 一端与过渡板的 贯通通道口 相对 ，另一 端外接抽气机构；空心轴外接旋转动力源。 2 .如权利要求1所述的旋转固定结构，其特征在于：所述旋转机构还包括：轴承座和轴 承组件 ；所述轴承组件包括 角接触球轴承 ，和/或 ，深沟球轴承 ，所述 角接触球轴承、深沟球 轴承均套装在空心轴外侧，所述轴承座套装在角接触球轴承、深沟球轴承外侧。 3 .如权利要求2所述的旋转固定结构，其特征在于：设有所述角接触球轴承时，所述旋 转机构还包括锁紧螺母，所述锁紧螺母固定套装在空心轴外侧，与角接触球轴承相接。 4 .如权利要求1所述的旋转固定结构，其特征在于：所述旋转机构还包括：同步带轮，所 述同步带轮套装在空心轴外，同步带轮外接旋转动力源。 5 .如权利要求1所述的旋转固定结构，其特征在于：所述旋转固定结构还包括光电开关 和感应片，所述感应片安装在旋转轴上，所述光电开关安装在轴承座上。 6 .如权利要求5所述的旋转固定结构，其特征在于：所述光电开关包括一槽口 ，所述感 应片可从槽口通过。 7 .如权利要求1所述的旋转固定结构，其特征在于：所述空心轴连接有抽气接头，抽气 接头外接抽气机构。 8 .如权利要求1所述的旋转固定结构，其特征在于：所述吸附机构上设置有夹持部件。 9 .如权利要求8所述的旋转固定结构，其特征在于：所述夹持部件均匀布置在承载吸附 机构的外周。 10 .如权利要求1所述的旋转固定结构，其特征在于：所述承载吸附机构采用微孔陶瓷 材料制作。
(74)专利代理机构 深圳众鼎专利商标代理事务 所(普通合伙) 44325
代理人 黄章辉
(51)Int .Cl . B05C 13/00(2006 .01) B08B 13/00(2006 .01)
( 54 )实用新型名称 旋转固定结构
( 57 )摘要 本实 用新型提供了一种旋转固定结构 ，包
括 ；承载吸附 机构 ，所述承载吸附 机构具有吸附 孔；过渡板，所述承载吸附机构安装在过渡板上， 所述过渡板具有贯通通道 ；旋转机构 ，所述旋转 机构包括 ：空心 轴 ，与过渡板连接 ，具有空心腔 ， 空心腔的一端与过渡板的贯通通道口相对，另一 端外接 抽气机构 ；空心 轴外接旋转 动力源。与现 有设计相比 ，陶瓷吸盘采用螺丝固定在载台过渡 板上，可以根据不同尺寸的工件更换不同尺寸的 承载吸附盘；使用角接触球轴承和深沟球轴承支 撑，承载吸附结构旋转平稳。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920099112 .5
(22)申请日 2019 .01 .21
(73)专利权人 大族激光科技产业集团股份有限 公司
地址 518000 广东省深圳市南山区深南大 道9988号
(72)发明人 曹园德 郭坤铎 周桂平 卢红利 杨楚风 赵冬冬 刘加增 吴厚健 黄汉杰 李福海 高云峰
2
CN 209502167 U
说 明 书
1/4 页
旋转固定结构
技术领域 [0001] 本实用新型属于加工机械技术领域，更具体地说，是涉及一种旋转固定结构。
背景技术 [0002] 激光切割机经常需要在激光加工前在工件表面涂保护液，加工后又需要将保护液 清洗掉，这两个加工步骤均需要将工件固定后高速旋转，所以需要一种机构，能够将工件固 定后，带动工件高速旋转，以完成清洗或者涂胶工序。 [0003] 现有技术中，通常是通过设计旋转固定结构来完成上述工作。旋转固定结构包括 一个承载台 ，工件通过螺栓固定在承载台上 ，完成清洗工作后 ，再将工件从承载台上拆卸 下。这种操作方式费时费力。 [0004] 公开号为CN204045560的专利公开了一种晶圆切割自动装夹装置，具体公开了一 种通过真空陶瓷吸 盘吸附 工件 ，通过伺服电 机直接与陶瓷吸 盘连接 ，带 动陶瓷吸 盘转动的 转动控制结构。这种装夹装置通过吸附的方式固定工件，不需要进行螺栓拆卸工作，使用更 方便。但其转动控制结构并不能保障陶瓷吸盘稳定的旋转。
实用新型内容 [0005] 本实用新型的目的在于提供一种旋转固定结构，该旋转固定结构通过改进旋转机 构，可提高旋转的稳定性。 [0006] 为实现上述目的，本实用新型采用的技术方案是： [0007] 旋转固定结构，包括； [0008] 承载吸附机构，所述承载吸附机构具有吸附孔； [0009] 过渡板，所述承载吸附机构安装在过渡板上，所述过渡板具有贯通通道； [0010] 旋转机构，所述旋转机构包括： [0011] 空心轴，与过渡板连接，具有空心腔，空心腔的一端与过渡板的贯通通道口相对， 另一端外接抽气机构；空心轴外接旋转动力源。 [0012] 进一步地，旋转机构进一步包括：轴承座和轴承组件；所述轴承组件包括角接触球 轴承 ，和/或 ，深沟球轴承 ，所述 角接触球轴承、深沟球轴承均套装在空心轴外侧 ，所述轴承 座套装在角接触球轴承、深沟球轴承外侧。 [0013] 进一步地，设有所述角接触轴承时，所述旋转机构还包括锁紧螺母，所述锁紧螺母 固定套装在空心轴外侧，与角接触轴承相接。 [0014] 进一步地，所述旋转机构进一步包括：同步带轮，所述同步带轮套装在空心轴外， 同步带轮外接旋转动力源。 [0015] 进一步地，所述旋转固定结构还包括光电开关和感应片，所述感应片安装在旋转 轴上，所述光电开关安装在轴承座上。 [0016] 进一步地，所述光电开关包括一槽口，所述感应片可从槽口通过。 [0017] 进一步地，所述空心轴连接有抽气接头，抽气接头外接抽气机构。
