压铸知识培训资料1. 压铸介绍压铸是一种通过将熔化金属注入模具中，经过冷却形成所需工件的制造工艺。
它是制造金属零件的常用方法之一，具有高效、精密、复杂度高的特点。
本文将介绍压铸的基本原理、工艺流程以及常见的压铸缺陷及其解决方法。
2. 压铸原理压铸的基本原理是利用压力将金属熔体注入模具中，经过冷却后形成所需零件。
压铸机由压铸机身、模具、喷嘴、压力系统等组成。
当金属熔体被注入模具中后，通过压力系统对模具施加高压力，以确保零件的密实度和形状。
3. 压铸工艺流程3.1 模具准备在进行压铸之前，首先需要准备好合适的模具。
模具通常由两个部分组成：上模和下模。
上模和下模组合时，形成了所需零件的空腔。
3.2 熔化金属选择适合的金属材料，并将其加热至熔化状态。
常见的压铸合金包括铝合金、镁合金、锌合金等。
3.3 注入模具熔化的金属通过喷嘴注入模具中。
注入时需要保持恰当的温度和压力，以确保金属熔体充分填充模具空腔，并达到所需的形状、尺寸和表面质量。
3.4 冷却固化经过一段时间的冷却，金属熔体会逐渐固化成所需零件。
冷却时间取决于所使用的金属材料和零件的复杂度。
3.5 模具开启冷却固化后，模具会被打开，将成型的零件取出。
此时，零件通常还需经过后续的去毛刺、清洗和表面处理等工艺。
4. 常见压铸缺陷及其解决方法4.1 气孔气孔是指於压铸过程中形成的气体在金属熔体固化时被困住而产生的孔洞。
气孔会影响零件的密实度和强度。
解决方法：- 优化压铸过程中的通风系统，以消除气体积聚的机会。
- 使用合适的压力和注入速度，以确保金属熔体充分填充模具空腔，减少气体残留。
4.2 闪痕闪痕是指在模具接缝处形成的短裂纹或凹陷区域。
闪痕可能会导致零件的密封性能和外观质量下降。
解决方法：- 检查和调整模具的结构，尽可能减少接缝处的压力集中。
- 调整注入速度和压力，以避免压力过高造成闪痕现象。
4.3 密实度不良密实度不良是指零件内部存在过多的空洞或孔隙，导致零件不够坚固。
压铸知识培训完整版doc标题：压铸知识培训完整版一、引言压铸作为一种重要的金属成型工艺，被广泛应用于汽车、摩托车、家电、通讯、航空航天等行业。
为了提高员工的专业技能和综合素质，使企业更好地适应市场需求，我们特举办本次压铸知识培训。
本文档将详细阐述压铸工艺的基本原理、设备、模具、原材料、工艺参数以及常见问题及解决方法等内容，旨在帮助员工全面了解压铸知识，提高实际操作能力。
二、压铸工艺基本原理1. 压铸定义：压铸是一种利用高压将熔融金属迅速注入模具型腔，并在压力作用下凝固成型的金属成型方法。
3. 压铸特点：压铸具有生产效率高、成型精度高、力学性能好、表面质量好、材料利用率高等优点。
三、压铸设备1. 压铸机：压铸机是压铸生产中的关键设备，主要由合模机构、注射机构、液压系统、电气控制系统等组成。
2. 辅助设备：辅助设备包括熔化炉、保温炉、输送系统、模具冷却系统、喷涂料装置等。
四、压铸模具1. 模具结构：压铸模具主要由动模、定模、型腔、浇注系统、冷却系统、顶出系统等组成。
2. 模具材料：模具材料应具备良好的导热性、耐磨性、抗热疲劳性、抗腐蚀性等性能。
3. 模具设计要点：模具设计应考虑产品结构、分型面、浇注系统、冷却系统、顶出系统等因素。
五、压铸原材料1. 常用压铸材料：压铸材料主要包括铝合金、锌合金、镁合金、铜合金等。
2. 材料选择原则：根据产品性能要求、生产成本、工艺特点等因素选择合适的压铸材料。
六、压铸工艺参数1. 压力：压力是压铸过程中的关键参数，包括合模力、注射力、保压力等。
2. 温度：温度控制对压铸产品质量具有重要影响，包括熔融金属温度、模具温度等。
3. 时间：时间参数包括填充时间、保压时间、冷却时间等。
七、压铸常见问题及解决方法1. 缩孔：增加浇注系统截面积、提高模具温度、降低注射速度等方法。
2. 气孔：优化模具设计、提高熔融金属温度、增加注射压力等方法。
3. 疲劳裂纹：选用高强度模具材料、提高模具表面质量、控制模具温度等方法。
压铸培训资料xx年xx月xx日•压铸基础•压铸材料•压铸模具目录•压铸工艺•压铸缺陷及排除•压铸生产安全01压铸基础压铸是一种精密金属铸造方法，主要利用金属模具在高压下将熔融合金液倒入模具中，快速凝固成型。
压铸适用于大批量生产各种形状复杂、精密的金属零件，广泛应用于汽车、机械、电器、航空、仪器等领域。
压铸过程中，高压注射入金属模具内的熔融合金液在高压作用下快速充型并凝固，形成所需形状和尺寸的金属零件。
高压注射能够使熔融合金液在很短的时间内填满模具的各个角落，提高生产效率，降低废品率，生产出质量更好的产品。
压铸机的基本结构压铸机主要分为合模装置、注射装置、模具安装装置和液压系统等部分。
合模装置用于锁紧和开启模具，注射装置用于将熔融合金液注入模具，模具安装装置用于安装和固定模具，液压系统则提供动力。
各部分相互配合，协同工作，实现压铸过程的自动化和连续化。
02压铸材料铝合金流动性好，收缩率小，易于形成完整的铸件。
铸造性能优良强度和硬度较高广泛应用环保节能具有较好的力学性能，可满足各类压铸需求。
在汽车、航空航天、电子产品等领域得到广泛应用。
可回收再利用，符合绿色制造发展趋势。
易于进行熔炼、浇注、压铸等工艺操作。
良好的加工性能具有较好的力学性能，可满足各类压铸需求。
高强度和硬度成本较低，可降低生产成本。
经济实用在建筑、装饰、家具等领域得到广泛应用。
广泛应用强度和硬度较高具有较好的力学性能，可满足各类压铸需求。
重量轻密度较低，是铝合金的一半。
良好的铸造性能流动性好，易于形成完整的铸件。
广泛应用在汽车、航空航天、电子产品等领域得到广泛应用。
经济实用成本较低，可降低生产成本。
03压铸模具浇道是连接压铸机喷嘴和模具型腔之间的通道，其结构直接影响金属液的填充和成型效果。
模具结构浇道型腔是模具中直接成型工件的部分，通常由多块镶件组合而成，需要具有足够的强度和耐磨性。
型腔成型零件包括型芯、型腔和镶件等，直接影响工件的形状、尺寸和表面质量。
压铸知识培训资料压铸是一种通过将熔化的金属注入到模具中形成特定形状的工艺。
它是制造各种金属零件的重要方法。
本文将为您介绍压铸的基本概念、工艺流程和常见问题。
一、压铸的基本概念压铸是指将金属材料熔化后，通过压力注入模具中，经过冷却后形成所需零件的一种制造工艺。
它具有生产效率高、材料利用率高、表面质量好等优点，在汽车、电子、航空等行业得到广泛应用。
二、压铸的工艺流程1. 模具准备：选择合适的模具材料，根据零件形状设计模具结构，制造模具。
2. 材料准备：选择适当的金属材料，熔炼成液态金属。
3. 注射：将熔化的金属通过压力系统注入模具的注射室。
4. 冷却：注射室中的金属在模具中冷却凝固，形成所需零件的形状。
5. 脱模：打开模具，将冷却后的零件取出。
6. 修整：清除零件上的余料、毛刺等杂质，使其达到要求的尺寸和表面质量。
7. 检测：对零件进行外观检查、尺寸测量等质量检测。
8. 包装：将合格的零件进行包装，并进行标识和入库。
三、常见问题及解决方法1. 模具寿命短：可以采取优化模具结构、改进冷却系统、提高模具材料硬度等方法来延长模具寿命。
2. 压铸零件表面质量差：可以优化注射工艺参数、加强冷却控制、改善模具表面处理等方式来提高表面质量。
3. 冷却不均匀：可以采取优化冷却系统、调整注射参数、改变金属液态注入角度等方法来改善冷却效果。
4. 零件尺寸偏差大：可以优化模具结构、控制注射压力和速度、改进修整工艺等方法来减小尺寸偏差。
通过以上对压铸的基本概念、工艺流程和常见问题的介绍，相信您对压铸知识有了更深入的了解。
压铸技术在现代制造业中扮演着重要角色，掌握这门技术将对您的职业发展和工作效率带来积极的影响。
希望本文能够对您的压铸知识培训有所帮助。
（正文结束）。
压铸工艺培训资料一、引言压铸工艺是一种常用的金属件制造技术，广泛应用于汽车、航空航天、电子等行业。
本文将介绍压铸工艺的基本原理、流程和技术要点，帮助读者了解和掌握这一重要的制造工艺。
二、压铸工艺的基本原理压铸是将液态金属通过高压注入铸模中，经凝固和冷却后得到成型的工艺过程。
其基本原理可以概括为以下几个方面：1. 金属液体的注入：将金属加热至熔点以上，使其成为液态，然后通过注射系统将金属液体注入模具中。
2. 液态金属的充填：金属液体进入模腔后，通过压力差和流动性，充满整个模腔，确保成型部件形状的准确度。
3. 成型部件的凝固和冷却：在充填后的瞬间，金属液体开始凝固并逐渐冷却，使其固化为金属件。
4. 成品的脱模与清理：金属件固化后，从模具中取出，并进行后续的修整、清理等工序，以满足产品要求。
三、压铸工艺的流程压铸工艺通常包括以下主要流程：1. 模具准备：根据产品设计要求，制作模具，并进行必要的调整和准备工作，确保模具能够正常运行。
2. 加热金属：将所需的金属材料加热至熔点以上，使其转化为液态。
3. 注入模腔：将液态金属通过注射系统注入模具中，充填整个模腔。
4. 凝固和冷却：注入模腔后，金属液体开始凝固和冷却，逐渐形成金属件。
5. 脱模与清理：将凝固完成的金属件从模具中取出，并进行后续的清理和修整处理。
6. 产品质检：对脱模后的金属件进行质量检查，确保其符合要求。
7. 后续处理：根据产品需要进行后续处理，如机加工、表面处理等。
四、压铸工艺的技术要点在进行压铸工艺时，需要注意以下几个技术要点：1. 模具设计：模具的设计要满足产品的形状和尺寸要求，同时考虑到金属的充填性和收缩率等因素。
2. 金属液体选择：根据产品要求和工艺特点，选择合适的金属材料进行压铸。
3. 注射系统设计：注射系统的设计要考虑金属液体的流动性和压力要求，以确保充填模腔的效果。
4. 温度控制：严格控制金属液体的温度，避免过热或过冷对制品质量的影响。

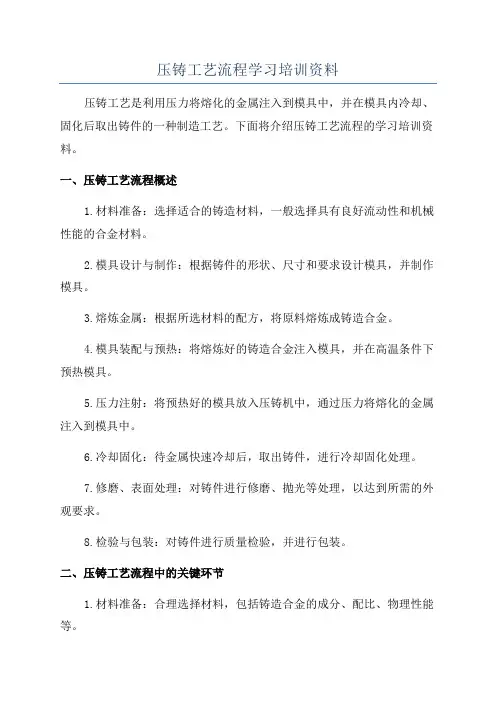

压铸工艺流程学习培训资料压铸工艺是利用压力将熔化的金属注入到模具中，并在模具内冷却、固化后取出铸件的一种制造工艺。
下面将介绍压铸工艺流程的学习培训资料。
一、压铸工艺流程概述1.材料准备：选择适合的铸造材料，一般选择具有良好流动性和机械性能的合金材料。
2.模具设计与制作：根据铸件的形状、尺寸和要求设计模具，并制作模具。
3.熔炼金属：根据所选材料的配方，将原料熔炼成铸造合金。
4.模具装配与预热：将熔炼好的铸造合金注入模具，并在高温条件下预热模具。
5.压力注射：将预热好的模具放入压铸机中，通过压力将熔化的金属注入到模具中。
6.冷却固化：待金属快速冷却后，取出铸件，进行冷却固化处理。
7.修磨、表面处理：对铸件进行修磨、抛光等处理，以达到所需的外观要求。
8.检验与包装：对铸件进行质量检验，并进行包装。
二、压铸工艺流程中的关键环节1.材料准备：合理选择材料，包括铸造合金的成分、配比、物理性能等。
2.模具设计与制作：模具的设计应考虑到铸件的形状、尺寸和结构要求，制作时应保证模具的精度和寿命。
3.熔炼金属：熔炼金属时应控制好熔炼温度、时间和炉内气氛，确保金属的成分和纯度。
4.模具装配与预热：模具的装配应严密，预热时应注意温度和时间的控制，避免模具变形和热裂纹。
5.压力注射：压铸机的操作要熟练，注射压力和速度要适当，保证铸件的密实度和表面质量。
6.冷却固化：冷却固化时间应根据材料的特性和铸件的尺寸来确定，确保铸件的冷却充分。
7.修磨、表面处理：修磨和表面处理要注意控制切削量和保持铸件的形状和尺寸。
8.检验与包装：对铸件进行质量检验，包括外观质量、尺寸精度、机械性能等，确保符合要求后进行包装。
三、压铸工艺流程中的常见问题与解决方法1.模具寿命不长：可以增加模具材料的硬度、改善冷却系统、调整注射参数等方法来延长模具寿命。
2.铸件表面质量差：可以调整注射压力和速度、改善冷却系统、加强模具维护等方法来改善铸件表面质量。
3.铸件尺寸偏差大：可以优化模具结构、改变注射和固化工艺、加强模具维护等方法来控制铸件尺寸。
压铸机培训资料压铸机培训资料（一）压铸机是一种应用广泛的加工设备，主要用于将液态金属注入模具中，经过加压和冷却后形成所需的铸件。
压铸机的操作需要掌握一定的技术和知识，下面我们将介绍一些压铸机的基本原理和操作技巧，以供大家参考。
一、压铸机的基本原理压铸机是利用液态金属在高压下通过注射装置进入模腔，经过冷却和固化后形成铸件的工艺过程。
其基本原理可分为以下几个环节：1. 模具装配：首先需要将压铸模具装配好，包括模具座和上下模板等部件。
确保模具装配准确、紧固可靠。
2. 铸料注入：将熔融的金属注入到注射装置中，通过加压将金属推入模腔中。
注入过程需要控制注射速度和注射压力，以确保铸件的质量。
3. 冷却固化：注入模腔中的金属将在模具中迅速冷却和固化，形成所需的铸件。
冷却时间和温度的控制非常重要，过长或过短的冷却时间都会影响铸件的质量。
4. 压力释放：当铸件冷却固化后，需要释放注射装置的压力，打开模具，取出铸件。
释放压力的过程需要谨慎，避免因压力过大而对模具或铸件造成损坏。
二、压铸机的操作技巧压铸机的操作需要掌握一定的技巧，下面我们介绍几点操作要点：1. 安全操作：压铸机是一种涉及高温和高压的设备，操作时务必注意安全。
使用必须严格按照操作规程进行，避免发生意外。
2. 模具装配：在装配模具时，要保证模腔的准确配合，确保上下模板垂直、紧固可靠。
可以在装配前使用轻微的润滑油，以提高模具的使用寿命和降低摩擦。
3. 注塑条件：注射装置的注塑条件需根据不同的铸件材料和形状进行调整。
应注意控制注射速度、注射压力和温度，以确保注塑过程的质量。
4. 冷却控制：冷却时间和温度对铸件的质量有重要影响。
应根据不同材料和形状的铸件调整冷却时间和温度，确保铸件冷却完全、固化良好。
5. 压力释放：在释放注射装置的压力时，要避免过快或过慢，以免产生冲击或卡死的情况。
应注意逐渐释放压力，并确保模具和铸件的安全。
以上是关于压铸机的基本原理和操作技巧的介绍，希望能对大家有所帮助。
