通信线路工程施工技术规范通信线路工程施工技术规范一、施工测量1.各施工班组进场后，根据初步设计为依据的前提下，以安全、稳固，便于维护，便于施工、减少投资等综合因素考虑选择路由，进行测量，测量时杆距为45-55米，无其他特殊情况不得小于45米、大于55米；2.杆路跨越公路、铁路、河流两侧不能设角杆；3.杆路跨越村路、县道应距公路路界5米外立杆，省道应距公路路界10米外立杆，测量时注意与原杆路保持倒杆距离；4.测量时杆距为70-100米两端做终端拉线，100-120米两端做三方拉（加辅助线），120米以上两端做门形杆（8米电杆）。

二、打洞、立杆、挖沟1.立杆，附注洞深:7米杆综合土1.5米,软石1.4米,坚石1.2米;8米杆综合土1.6米,软石1.5米,坚石1.3米;9米杆综合土1.7米,软石1.6米,坚石1.4米;10米杆综合土1.8米,软石1.7米,坚石1.5米;2.杆洞土质如为坚石，洞深1.2米，另做石护墩保护；3.立杆应做好相关安全工作；4.立杆人员8-10人；5.准备好立杆工具；6.必须开好马槽、清理杆洞；7.杆路不得有眉毛弯、S弯、梅花桩，杆根偏差不可以大于5厘米；8.角杆杆根必须内移15厘米，杆稍向外偏移25度；9.与高压线交越时，两端杆子在立杆前应先做好穿心地气线；10.杆稍顶是空洞的，必须先用水泥浆堵好；11.跨公路等特殊情况根据地形实际情况配杆。

三、吊线布放、拉线规格及程式1.布放吊线时应用千斤顶或转盘布放，严禁打圈及死结；2.与电力交越时，施工前应先做好防护措施；3.吊线离地面高度不得低于3.5米，过公路不得低于5.5米，过铁路不得低于7.5米；4.双方拉每隔8档一个，四方拉每隔32档一个，如遇到角杆时需前后移动2根电杆，遇到特殊情况时可前后移动；5.拉线位置要打在角平分线上，角拉、双方拉、四方拉必须做拉线地气；6.角深在7米以下装7/2.6拉线一条，7米以上装7/2.6拉线两条。

通信工程施工技术方案一、项目背景及概况本方案为某通信工程的施工技术方案，包含工程的概况、技术要求、施工单位的实际条件等内容。

该项目为一处通信基站建设工程，位于某地区的山顶，总建筑面积约200平方米，包括主体建筑、天线支架、电力系统等设施。

工程的主要施工内容包括地基开挖、基础建设、钢结构搭建、设备安装、电力供应等工作。

本施工技术方案将涵盖工程的整体施工流程、材料和设备的选配、安全保障、环境保护等方面。

二、施工组织设计1. 施工组织结构及责任划分根据工程的施工特点和规模，本项目将采取总包施工的方式进行。

施工组织结构包括总包负责人、项目经理、质量安全员、材料员、机械员、监理人员等，各岗位人员应明确职责和责任范围。

其中，总包负责人负责整个工程的施工组织和指挥工作，项目经理负责工程的具体施工管理和协调，质量安全员负责施工中的质量安全管理，材料员负责材料、设备的采购和管理，机械员负责机械设备的管理，监理人员负责监督工程施工情况和质量验收。

2. 施工进度计划为保证工程按期完成，需制定合理的施工进度计划。

根据工程的实际情况和要求，本项目将制定详细的施工进度计划，按照工程的不同阶段，合理安排施工任务和时间节点。

同时，对于可能出现的风险和变更，应制定相关的应急预案和灵活调整措施。

三、施工方案1. 地基开挖根据设计要求，首先需对工地进行地基开挖工作。

地基开挖应依据地形地貌和土壤条件，选择合适的机械设备进行作业。

在开挖过程中，需注意安全与环保，特别是对于土壤松软、易坍塌的地段，需采取相应的支护措施。

2. 基础建设基础建设包括地基处理、基础浇筑等工作。

对于山顶的基础建设，需根据地质勘察结果和设计要求，合理选择材料和施工工艺，并加强施工过程中的质量监控。

同时，在基础浇筑后，还需进行地基沉降观测，并保持基础的稳定性。

3. 钢结构搭建本项目的建筑主体采用钢结构，因此在搭建时需保证结构的稳定和安全。

钢结构搭建包括构件制作、吊装、安装等工序，其中吊装是关键环节，需按照相关规范和要求进行操作，并做好吊装计划和安全防护工作。

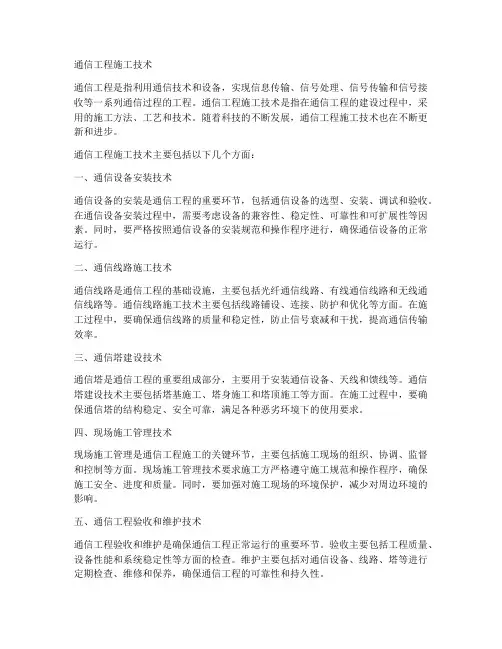

通信工程施工技术通信工程是指利用通信技术和设备，实现信息传输、信号处理、信号传输和信号接收等一系列通信过程的工程。

通信工程施工技术是指在通信工程的建设过程中，采用的施工方法、工艺和技术。

随着科技的不断发展，通信工程施工技术也在不断更新和进步。

通信工程施工技术主要包括以下几个方面：一、通信设备安装技术通信设备的安装是通信工程的重要环节，包括通信设备的选型、安装、调试和验收。

在通信设备安装过程中，需要考虑设备的兼容性、稳定性、可靠性和可扩展性等因素。

同时，要严格按照通信设备的安装规范和操作程序进行，确保通信设备的正常运行。

二、通信线路施工技术通信线路是通信工程的基础设施，主要包括光纤通信线路、有线通信线路和无线通信线路等。

通信线路施工技术主要包括线路铺设、连接、防护和优化等方面。

在施工过程中，要确保通信线路的质量和稳定性，防止信号衰减和干扰，提高通信传输效率。

三、通信塔建设技术通信塔是通信工程的重要组成部分，主要用于安装通信设备、天线和馈线等。

通信塔建设技术主要包括塔基施工、塔身施工和塔顶施工等方面。

在施工过程中，要确保通信塔的结构稳定、安全可靠，满足各种恶劣环境下的使用要求。

四、现场施工管理技术现场施工管理是通信工程施工的关键环节，主要包括施工现场的组织、协调、监督和控制等方面。

现场施工管理技术要求施工方严格遵守施工规范和操作程序，确保施工安全、进度和质量。

同时，要加强对施工现场的环境保护，减少对周边环境的影响。

五、通信工程验收和维护技术通信工程验收和维护是确保通信工程正常运行的重要环节。

验收主要包括工程质量、设备性能和系统稳定性等方面的检查。

维护主要包括对通信设备、线路、塔等进行定期检查、维修和保养，确保通信工程的可靠性和持久性。

总之，通信工程施工技术涉及多个方面，要求施工方具备高超的施工技艺、严格的施工管理和完善的验收维护体系。

随着科技的不断进步，通信工程施工技术将不断完善和提高，为我国通信事业的发展奠定坚实基础。

铁路通信工程的施工技术要点及质量控制措施铁路通信工程是铁路运输系统的重要组成部分，它为列车的安全运行、高效调度和旅客的舒适出行提供了关键的通信保障。

因此，确保铁路通信工程的施工质量至关重要。

本文将详细探讨铁路通信工程的施工技术要点以及质量控制措施。

一、铁路通信工程施工技术要点1、光电缆线路施工（1）路由复测在施工前，需要对光电缆的敷设路由进行复测，确保与设计图纸相符，并避开可能存在的施工障碍和危险区域。

（2）光电缆敷设采用机械或人工方式进行光电缆敷设，注意敷设速度和张力的控制，避免光电缆受损。

同时，要保证光电缆的弯曲半径符合规范要求。

（3）光电缆接续与成端接续时要保证接续工艺符合标准，接头处的损耗要控制在允许范围内。

成端时要做好密封和防护，防止潮气和灰尘进入。

2、通信设备安装（1）机房环境准备机房的温度、湿度、洁净度等环境条件要满足设备安装要求，同时要做好防雷接地和防静电措施。

（2）设备安装位置与固定按照设计图纸确定设备的安装位置，保证安装牢固、整齐美观，便于操作和维护。

（3）线缆连接各类线缆的连接要准确无误，插头插座要插接牢固，线缆的标识要清晰明确。

3、无线通信系统施工（1）基站选址与天线安装基站选址要考虑覆盖范围、信号干扰等因素，天线的安装高度、角度和方向要经过精确计算和调试，以确保信号的良好覆盖。

（2）漏泄同轴电缆敷设敷设漏泄同轴电缆时要注意保持其完整性，避免划伤和扭曲，同时要做好与其他设备的连接。

4、通信电源系统施工（1）电源设备选型与配置根据通信设备的负荷需求，合理选择电源设备的容量和类型，确保供电的可靠性和稳定性。

（2）电源线路敷设电源线路的敷设要符合电气安全规范，做好绝缘和防护措施，避免短路和漏电事故。

二、铁路通信工程质量控制措施1、施工前的质量控制（1）施工图纸会审组织相关人员对施工图纸进行仔细会审，发现问题及时与设计单位沟通解决，确保施工图纸的准确性和完整性。

（2）施工方案编制根据工程特点和施工要求，编制详细的施工方案，明确施工流程、技术要点和质量标准。

通信工程施工技术指南TZ铁路工程施工技术指南TZ205-2009铁路工程施工技术指南2009-01-05发布2009-01-05实施铁道部经济规划研究院发布目次1 总则52 施工准备52．1一般规定52．2施工文件52．3施工调查62．4实施性施工组织设计62．5设备和材料的采购、运输及储存7 2．6施工机具及仪器仪表72．7施工人员的培训73 通信线路73．1一般规定73．2径路复测83．3光电缆单盘检验、配盘及运输8 3．4光电缆线路建筑103．5光电缆接续203．6光电缆测试214 通信机房设备安装234．1一般规定234．2管槽安装234．3设备安装254．4设备配线255传输系统275．1一般规定275．2传输设备的安装与配线28 5．3传输设备单机调试28 5．4传输系统调试295．5传输系统网管调试316 接入系统346．1一般规定346．2接入网设备安装与配线34 6．3接入网设备单机调试34 6．4接入网系统调试356．5接入网网管调试367 电话交换系统377．1一般规定377．2电话交换设备安装与配线37 7．3电话交换系统调试37 7．4电话交换系统联网调试42 8 数据通信系统438．1一般规定438．2数据通信设备安装与配线43 8．3数据通信设备单机调试43 8．4数据通信系统调试458．5数据通信系统网管调试469 GSM-R数字移动通信系统489．1一般规定489．2天线杆(塔)与天线、馈线489．3GSM-R无线通信线路建筑49 9．4GSM-R无线通信设备安装49 9．5GSM-R子系统调试499．6GSM-R用户终端499．7GSM．R系统调试5010 450MHZ列车无线调度通信系统50 10．1一般规定5010．2无线列调线路建筑5110．3无线列调设备安装及调试56 10．4无线列调系统调试5711 数字调度通信系统5811．1一般规定5811．2数字调度通信设备安装与配线58 11．3数字调度通信设备单机调试58 11．4数字调度通信系统调试6011．5数字调度通信系统网管调试61 12 会议电视系统6112．1一般规定6112．3会议电视设备单机调试62 12．4会议电视系统调试6312．5会议电视系统网管调试6513 应急通信系统6513．1一般规定6513．2救援指挥中心设备安装与配线65 13．3救援指挥中心设备单机调试66 13．4应急通信系统调试6614 综合网管系统6714．1一般规定6714．2综合网管设备安装与配线67 14．3综合网管设备单机调试67 14．4综合网管系统调试6815 同步及时钟系统6915．1一般规定6915．2同步及时钟设备安装与配线70 15．3同步及时钟设备单机调试70 15．4同步及时钟系统调试7115．5时间同步系统网管调试7216 综合视频监视系统7316．1一般规定7316．3综合视频设备单机调试7416．4综合视频系统调试7516．5综合视频系统网管调试7617 光纤监测系统7617．1一般规定7617．2光纤监测设备安装与配线76 17．3光纤监测设备单机调试7617．4光纤监测系统调试7717．5光纤监测系统网管调试7818 综合布线系统7918．1一般规定7918．2综合布线管线预埋7918．3综合布线设备安装8018．4综合布线缆线布放8118．5综合布线系统调试8219 环境及电源监控系统8619．1一般规定8619．2环境及电源监控设备安装与配线86 19．3环境及电源监控设备单机调试87 19．4环境及电源监控系统调试8720 电源系统8820．1一般规定8820．2电源设备安装与配线8920．3电源设备单机调试9120．4电源系统调试9421 防雷、电磁兼容及接地9521．1一般规定9521．2防雷、电磁兼容及接地安装9521．3防雷、电磁兼容及接地检测97附录A 缩略语98本技术指南用词说明100《铁路通信工程施工技术指南》条文说明1001总则1．0．1为了指导铁路通信工程施工质量管理，统一施工技术标准，保证施工质量，特制订本技术指南。

通信工程技术施工方案一、施工项目概况1.1 项目名称：某某通信工程技术施工方案1.2 项目具体内容：本项目是针对某某通信设施的技术施工方案，主要包括通信基站建设、室内分布系统、线路铺设及终端设备安装等内容。

1.3 项目背景：随着通信技术的不断发展，对通信设施的需求也在不断增加。

本项目为满足通信需求，提高通信设施的覆盖及传输效率，而进行的技术施工工作。

二、施工方案综述2.1 施工目标：本项目的主要施工目标是按照工程设计图纸和相关规范要求，完成通信基站、室内分布系统、线路铺设及设备安装等工程，并确保通信设施的正常运行。

2.2 施工范围：本项目的施工范围包括通信基站、室内分布系统、线路铺设及终端设备安装等各项工作。

2.3 主要施工内容：本项目的主要施工内容包括通信基站建设、室内分布系统设计与安装、线路铺设及终端设备安装等。

2.4 施工方式：本项目的施工方式主要采用传统施工方法，同时结合现代化施工技术，确保施工质量和进度。

2.5 施工流程：本项目的施工流程分为前期准备、施工实施和竣工验收三个阶段。

前期准备阶段包括施工前的人员、材料、机械准备工作；施工实施阶段主要是按照设计要求进行通信基站、室内分布系统、线路铺设及终端设备安装等工程；竣工验收阶段是对施工工程进行验收，并确保通信设施正常运行。

2.6 施工验收标准：本项目的施工验收标准主要包括按照设计要求进行通信设施的安装调试工作，并确保设施的正常运行。

三、施工方案详细内容3.1 通信基站建设3.1.1 基站选址：根据设计要求，选择合适的基站选址，确保通信设施的覆盖范围。

3.1.2 基站建设：按照设计图纸和相关规范要求进行基站建设工作，包括基站设备安装、天线安装、基站机房布置等。

3.1.3 基站调试：基站建设完成后，进行基站设备的安装调试工作，确保基站设备的正常运行。

3.2 室内分布系统3.2.1 系统设计：根据设计要求进行室内分布系统的设计工作，设计合理的室内分布系统布局，确保通信信号的覆盖范围。

通信工程难点重点的施工方法技术措施通信工程的重点施工方法和技术措施通常涉及到以下几个方面：输电线路施工、通信线路铺设和安装、通信设备安装和调试、通信网络优化与维护。

1.输电线路施工：(1)土建工程：施工需要进行路基开挖、基础浇筑、塔桩打设等。

需要注意土壤承载能力、地质条件，确保施工质量。

(2)杆塔安装：根据设计要求设置杆塔，并进行基础固定、杆塔安装和塔杆的定位和纠偏。

注重杆塔的稳固性和安全性。

(3)输电线路架设：根据设计要求，选择合适的导线和绝缘子，进行塔杆上的线路架设，确保导线张力和绝缘子的安全可靠。

(4)导线连接和导线的绝缘处理：根据设计要求进行导线的连接和绝缘处理，保证导线的通电性能和安装质量。

2.通信线路铺设和安装：(1)线路勘测与选线：通过现场勘测，选择合适的线路走向与通道，避开干扰源和障碍物，并考虑线路的抗风、避雷的性能要求。

(2)线缆敷设：根据设计要求，选择合适的线缆类型，进行线缆的敷设。

分为地埋敷设、架空敷设和管道敷设等方法。

(3)线缆连接和终端盒安装：根据设计要求进行线缆的连接和终端盒的安装。

需要符合连接规范，确保信号质量和连接可靠性。

(4)接头处理和线路保护：对线缆的连接进行处理，通过接头箱和终端盒等设施进行线路的保护，防止损坏和外界干扰。

3.通信设备安装和调试：(1)设备安装：根据通信设备的特性和设计要求，进行设备的安装和固定。

确保设备安装稳固，符合安全要求。

(2)设备连接和布线：根据通信设备的需求和设计要求，进行设备之间的连接和布线。

确保连接质量和信号传输的稳定性。

(3)设备调试：对安装完毕的通信设备进行调试，确保设备能够正常运行和传输数据。

需要测试设备的各项功能，进行故障排除和优化设置。

4.通信网络优化与维护：(1)网络优化：通过网络优化技术和工具，对通信网络进行调整和优化，提高网络带宽和传输速度，降低信号时延。

(2)网络监测和故障排除：通过网络监控系统和故障报警系统，实时监测网络运行状况，及时发现并排除故障，保障网络正常运行。

通信工程难点重点的施工方法、技术措施1、土方部分1.1.挖掘沟（坑）通信管道施工中，遇到不稳定土壤或有腐蚀性的土壤时，及时向业主提出处理意见后施工。

管道施工开挖时，遇到地下已有其他管线平行或垂直距离小于通信管道设计规范要求或危及其他设施安全时，应向业主反映，经业主和产权单位许可后方可施工。

开挖前先划出径路线再进行开挖，主线通信管道采用直槽挖沟方法。

通信管道沟开挖成后，凡被水泡过地段必须进行人工地基处理，否则严禁进行下一道工序，沟全部挖成后将沟底平整。

管道敷设坡度应与主线坡度一致。

1.2.回填土通信管道工程的回填土，应在管道或人（手）孔按施工顺序完成施工内容，并经24小时养护和隐蔽工程检验合格后进行。

回填土前，应先清除沟（坑）内的遗留木料、草帘、纸袋等杂物，清除积水和淤泥将沟(坑)内拆除的其它管线修复。

必须排除积水和淤泥才可进行回填土。

管道及人手孔坑夯实密度应符合公路部门施工有关规定。

回填管道土，应符合下列规定：1）非砼包封段管道用回填10cm细沙。

2）管道顶部30厘米以内及靠近管道两侧的回填土内，不应含有直径大于5厘米的砾石、砖碴等坚硬物。

3）管道两侧应同步举行回填土，每填15厘米厚，用小扁木夯排夯两遍。

回填人(手)孔应符合下列要求：1）靠近人(手)孔壁周围的回填土内，不应含有直径大于10厘米的砾石、砖碴等坚硬物。

2）每填30厘米厚用大木夯排三遍或用机械夯排夯两遍，直至地平为止。

3）回填土严禁高出人(手)孔的高程。

回填土完毕后，应及时清理现场的碎砖、破管等杂物。

工程交工验收前，如回填过土的中央，有下沉的坑、洼，应实时补填。

2、铺设管道硅芯管道铺设时受到地形限制或躲避障碍物时可铺设弯管道，管材只能在外力作用下形成自然弧度，严禁加热弯曲。

硅芯管道的接续方法必须采用专用密封接头，硅芯管切割应使用专用切割工具。

通信管道的防水、防蚀、防强电干扰等防护措施，必须按设计要求处理。

质量符合《通信管道工程施工及验收技术规范》。

铁路通信工程的施工技术要点及质量控制措施铁路通信工程是铁路运输系统中的重要组成部分，它对于保障铁路的安全运行、提高运输效率以及提升服务质量都具有至关重要的作用。

随着铁路运输的不断发展和技术的不断进步，铁路通信工程的施工技术和质量控制也面临着更高的要求。

一、铁路通信工程施工技术要点（一）光电缆线路施工技术要点光电缆是铁路通信系统中传输信息的重要载体。

在施工前，需要进行详细的现场勘查，确定光电缆的铺设路径，并避开可能存在的干扰源和障碍物。

1、线缆敷设施工时要注意线缆的弯曲半径，避免过度弯曲导致线缆损伤。

同时，要确保线缆的敷设深度符合设计要求，以防止受到外界的机械损伤和环境影响。

2、接续与成端光电缆的接续和成端是保证通信质量的关键环节。

接续时要保证接头的清洁，采用高精度的接续工具，确保接续损耗在允许范围内。

成端时要做好密封和防潮处理，防止水汽进入影响通信性能。

（二）通信设备安装施工技术要点1、基站设备安装基站设备的安装位置要符合设计要求，确保信号覆盖范围和传输质量。

安装过程中要注意设备的固定牢固，避免在运行过程中发生松动。

2、传输设备安装传输设备的安装要严格按照设备说明书和施工规范进行，保证设备的接地良好，以防止电磁干扰和雷电影响。

（三）铁塔施工技术要点铁塔是铁路通信系统中用于支撑天线的重要结构。

1、基础施工铁塔基础的施工质量直接关系到铁塔的稳定性。

在施工过程中，要确保基础的尺寸、强度和地脚螺栓的位置符合设计要求。

2、塔身安装塔身安装时要采用正确的安装方法和工具，保证塔身的垂直度和各节之间的连接牢固。

同时，要注意施工安全，做好防护措施。

（四）无线通信施工技术要点1、天线安装天线的安装位置和方向要精确调整，以实现最佳的信号覆盖和接收效果。

安装过程中要注意天线的防护，避免受到外界的损坏。

2、频率规划合理的频率规划是保证无线通信系统正常运行的关键。

要根据铁路沿线的电磁环境和通信需求，制定科学的频率分配方案。
