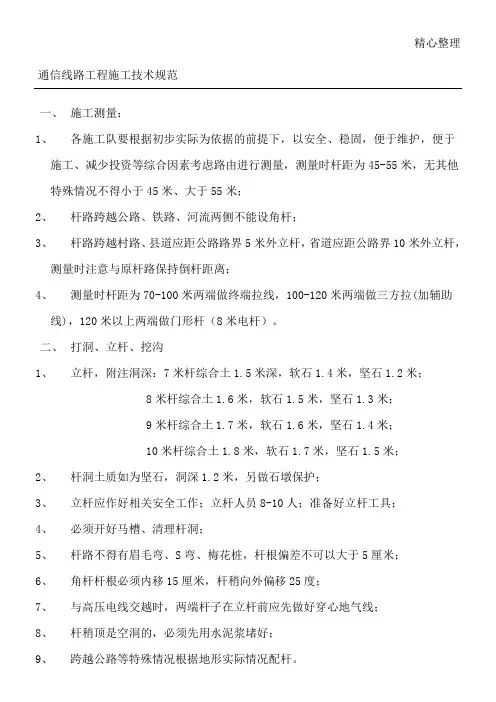

通信线路工程施工技术规范
通信线路工程
施工技术规范
一、施工测量
1.各施工班组进场后，根据初步设计为依据的前提下，以安全、稳固，便于维护，便于施工、减少投资等综合因素考虑选择路由，进行测量，测量时杆距为45-55米，无其他特殊情况不得小于45米、大于55米；
2.杆路跨越公路、铁路、河流两侧不能设角杆；
3.杆路跨越村路、县道应距公路路界5米外立杆，省道应距公路路界10米外立杆，测量时注意与原杆路保持倒杆距离；
4.测量时杆距为70-100米两端做终端拉线，100-120米两端做三方拉（加辅助线），120米以上两端做门形杆（8米电杆）。
二、打洞、立杆、挖沟
1.立杆，附注洞深:7米杆综合土1.5米,软石1.4米,坚石1.2米;8米杆综合土1.6米,软石1.5米,坚石1.3米;9米杆综合土1.7米,软石1.6米,坚石1.4米;10米杆综合土1.8米,软石1.7米,坚石1.5米;
2.杆洞土质如为坚石，洞深1.2米，另做石护墩保护；
3.立杆应做好相关安全工作；
4.立杆人员8-10人；
5.准备好立杆工具；
6.必须开好马槽、清理杆洞；
7.杆路不得有眉毛弯、S弯、梅花桩，杆根偏差不可以大于5厘米；
8.角杆杆根必须内移15厘米，杆稍向外偏移25度；
9.与高压线交越时，两端杆子在立杆前应先做好穿心地气线；
10.杆稍顶是空洞的，必须先用水泥浆堵好；
11.跨公路等特殊情况根据地形实际情况配杆。
三、吊线布放、拉线规格及程式
1.布放吊线时应用千斤顶或转盘布放，严禁打圈及死结；
2.与电力交越时，施工前应先做好防护措施；
3.吊线离地面高度不得低于3.5米，过公路不得低于5.5米，过铁路不得低于7.5米；
4.双方拉每隔8档一个，四方拉每隔32档一个，如遇到角杆时需前后移动2根电杆，遇到特殊情况时可前后移动；
5.拉线位置要打在角平分线上，角拉、双方拉、四方拉必须做拉线地气；
6.角深在7米以下装7/2.6拉线一条，7米以上装7/2.6拉线两条。
四、光缆敷设
1.杆路每隔500米需安装预留支架，每个支架盘留10-12米光缆；
2.挂钩间隔为50公分，必须全部一致；
3.过杆预留20公分，用φ32塑料管保护；
4.接头盒两侧电杆各预留10-15米；
5.配盘光缆不得少于500米；
6.布放光缆时不可以打小圈，布放好后不能有水波浪形状；
7.直埋出土引上部分用32塑料管及钢管保护；
8.布放光缆、钢绞线跨马路、电源线等地方都应做好安全标志。
五、吊牌、喷杆号
1.过公路、放炮、易燃、村寨等地应挂宣传牌和警示牌；
2.喷杆号规定，宽：25厘米、长：75厘米、离地面高：2.5米，每根杆号颜色必须一致，杆号面向公路。
六、直埋光缆
1.直埋光缆在布放时，应先穿好保护管，过公路及塌方的地方应用水泥和钢管保护；
2.回填后应夯实，夯实后应高于地面10-15厘米；
3.转弯、过村庄、公路、铁道等应埋设标石，直线距离每隔100米埋标石，并喷好标志；
4.做好护墩、护坎及（长途直埋需埋设排流线）等，并在上面喷上标志。
七、后序及施工图
为确保工程质量及施工进度，施工队必须以安全为主。在施工过程中，如工程确需变更，必须严格按施工程序申报并经
建设单位认可后，方可施工。
必须严格遵守本规范，必须经现场监理员和管理员签字认可后，方可进行下一步施工，以上未尽事宜，请遵照《本地网通信线路工程验收规范 YD5051-97》执行，及详见后附施工图。
