阀门型号解析

闸阀规格型号1. 引言闸阀是一种常用于管路中的控制装置，用于打开和关闭管道，以控制流体的流量。

闸阀通常由铸铁、钢铁、不锈钢等材料制成，具有结构简单、密封可靠、使用寿命长等优点。

本文将介绍闸阀的规格型号，以帮助读者了解并选择合适的闸阀。

2. 闸阀种类根据结构和应用场景的不同，闸阀可以分为以下几种类型：2.1 轴承式闸阀轴承式闸阀是一种常见的闸阀类型，其主要特点包括：•结构简单，容易维修•密封性好，适用于高温、高压环境•开关力矩小，易于操作2.2 弹性闸阀弹性闸阀使用弹性材料制成的闸板，适用于粉尘、颗粒等介质的管路系统，其特点包括：•闸板具有弹性，能够适应管路变形•开关力矩小，适用于手动操作•密封性好，防止泄漏2.3 平板闸阀平板闸阀是一种常用于大流量管路的闸阀，其特点包括：•闸板平面与流体流向垂直，减小流体阻力•开关力矩大，适用于大口径管路•结构简单，体积小3. 闸阀的规格闸阀的规格主要包括以下几个方面：3.1 阀体材质闸阀的阀体材质通常有铸铁、钢铁、不锈钢等，根据使用场景和介质的要求来选择合适的材质。

3.2 阀门口径闸阀的口径是指阀门的内径，根据管路的流量要求和压力损失来选择合适的口径。

3.3 阀门压力等级闸阀的压力等级决定了其能够承受的最大工作压力，根据管路的工作压力来选择合适的压力等级。

3.4 连接方式闸阀的连接方式通常有法兰连接、螺纹连接、对焊连接等，根据管路的连接方式来选择合适的连接方式。

3.5 密封形式闸阀的密封形式可以分为金属密封和软密封两种，金属密封适用于高温、高压环境，软密封适用于普通工况。

3.6 阀门执行器闸阀可以根据需要配备手动操作装置或自动执行器，手动操作装置适用于小型管路，自动执行器适用于大型工业管道系统。

4. 闸阀型号解析闸阀的型号通常由厂家提供，其中包含了具体的规格参数和性能参数。

闸阀的型号解析可以帮助用户了解闸阀的性能和适用范围，从而选择合适的闸阀。

以下是一个典型的闸阀型号示例：型号：Z41H-150LB-12。

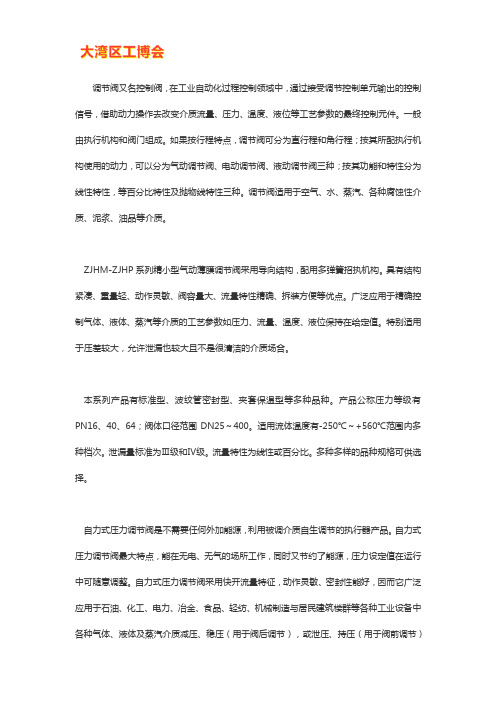

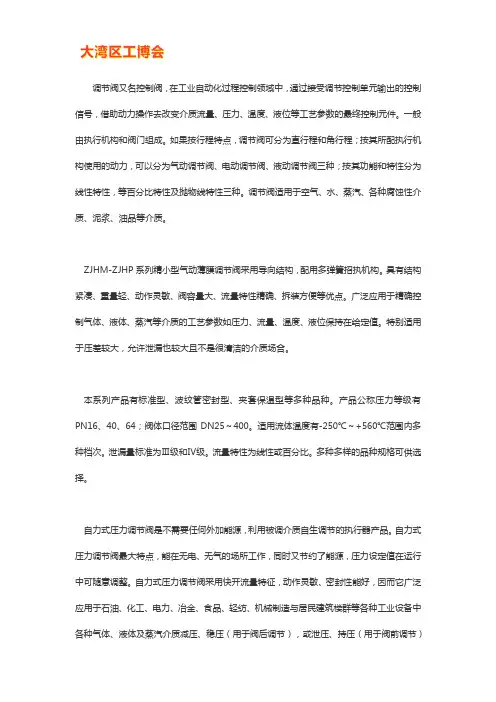

调节阀又名控制阀，在工业自动化过程控制领域中，通过接受调节控制单元输出的控制信号，借助动力操作去改变介质流量、压力、温度、液位等工艺参数的最终控制元件。

一般由执行机构和阀门组成。

如果按行程特点，调节阀可分为直行程和角行程；按其所配执行机构使用的动力，可以分为气动调节阀、电动调节阀、液动调节阀三种；按其功能和特性分为线性特性，等百分比特性及抛物线特性三种。

调节阀适用于空气、水、蒸汽、各种腐蚀性介质、泥浆、油品等介质。

ZJHM-ZJHP系列精小型气动薄膜调节阀采用导向结构，配用多弹簧招执机构。

具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。

广泛应用于精确控制气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位保持在给定值。

特别适用于压差较大，允许泄漏也较大且不是很清洁的介质场合。

本系列产品有标准型、波纹管密封型、夹套保温型等多种品种。

产品公称压力等级有PN16、40、64；阀体口径范围DN25～400。

适用流体温度有-250℃～+560℃范围内多种档次。

泄漏量标准为Ⅲ级和Ⅳ级。

流量特性为线性或百分比。

多种多样的品种规格可供选择。

自力式压力调节阀是不需要任何外加能源，利用被调介质自生调节的执行器产品。

自力式压力调节阀最大特点，能在无电、无气的场所工作，同时又节约了能源，压力设定值在运行中可随意调整。

自力式压力调节阀采用快开流量特征，动作灵敏、密封性能好，因而它广泛应用于石油、化工、电力、冶金、食品、轻纺、机械制造与居民建筑楼群等各种工业设备中各种气体、液体及蒸汽介质减压、稳压（用于阀后调节），或泄压、持压（用于阀前调节）的自动控制。

自力式压力调节阀附设冷凝器可在≤350℃温度下使用。

扩展资料：工作原理：调节阀用于调节介质的流量、压力和液位。

根据调节部位信号，自动控制阀门的开度，从而达到介质流量、压力和液位的调节。

调节阀分电动调节阀、气动调节阀和液动调节阀等。

调节阀由电动执行机构或气动执行机构和调节阀两部分组成。

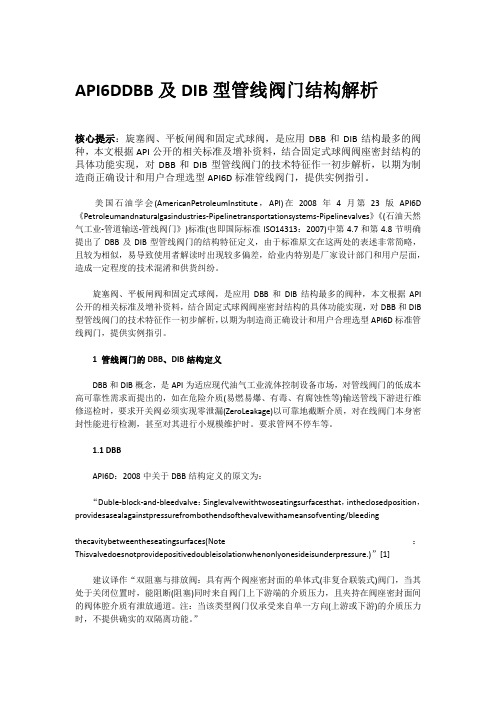

API6DDBB及DIB型管线阀门结构解析核心提示：旋塞阀、平板闸阀和固定式球阀，是应用DBB和DIB结构最多的阀种，本文根据API公开的相关标准及增补资料，结合固定式球阀阀座密封结构的具体功能实现，对DBB和DIB型管线阀门的技术特征作一初步解析，以期为制造商正确设计和用户合理选型API6D标准管线阀门，提供实例指引。

美国石油学会(AmericanPetroleumInstitute，API)在2008年4月第23版API6D 《Petroleumandnaturalgasindustries-Pipelinetransportationsystems-Pipelinevalves》《(石油天然气工业-管道输送-管线阀门》)标准(也即国际标准ISO14313：2007)中第4.7和第4.8节明确提出了DBB及DIB型管线阀门的结构特征定义，由于标准原文在这两处的表述非常简略，且较为相似，易导致使用者解读时出现较多偏差，给业内特别是厂家设计部门和用户层面，造成一定程度的技术混淆和供货纠纷。

旋塞阀、平板闸阀和固定式球阀，是应用DBB和DIB结构最多的阀种，本文根据API 公开的相关标准及增补资料，结合固定式球阀阀座密封结构的具体功能实现，对DBB和DIB 型管线阀门的技术特征作一初步解析，以期为制造商正确设计和用户合理选型API6D标准管线阀门，提供实例指引。

1 管线阀门的DBB、DIB结构定义DBB和DIB概念，是API为适应现代油气工业流体控制设备市场，对管线阀门的低成本高可靠性需求而提出的，如在危险介质(易燃易爆、有毒、有腐蚀性等)输送管线下游进行维修巡检时，要求开关阀必须实现零泄漏(ZeroLeakage)以可靠地截断介质，对在线阀门本身密封性能进行检测，甚至对其进行小规模维护时。

要求管网不停车等。

1.1 DBBAPI6D：2008中关于DBB结构定义的原文为：“Duble-block-and-bleedvalve：Singlevalvewithtwoseatingsurfacesthat，intheclosedposition，providesasealagainstpressurefrombothendsofthevalvewithameansofventing/bleedingthecavitybetweentheseatingsurfaces(Note：Thisvalvedoesnotprovidepositivedoubleisolationwhenonlyonesideisunderpressure.)”[1]建议译作“双阻塞与排放阀：具有两个阀座密封面的单体式(非复合联装式)阀门，当其处于关闭位置时，能阻断(阻塞)同时来自阀门上下游端的介质压力，且夹持在阀座密封面间的阀体腔介质有泄放通道。

闸阀规格型号的含义摘要：一、闸阀基本概念及分类二、闸阀规格型号的组成及含义三、常见闸阀型号解析四、如何正确选择闸阀规格型号五、总结正文：闸阀是一种常见的工业阀门，主要用于切断或调节流体管道中的介质。

根据结构形式和驱动方式，闸阀可分为多种类型，如手动闸阀、气动闸阀、电动闸阀等。

在众多闸阀产品中，规格型号是衡量阀门性能和适用范围的重要指标。

那么，闸阀规格型号的含义是什么呢？下面我们来详细了解一下。

一、闸阀基本概念及分类闸阀是利用阀杆与阀板的垂直移动来实现开启和关闭的阀门。

根据阀杆的运动方向，闸阀可分为明杆闸阀和暗杆闸阀；根据阀门通径大小，可分为小口径闸阀、中口径闸阀和大口径闸阀等。

二、闸阀规格型号的组成及含义闸阀规格型号通常由以下几部分组成：1.阀门类型：如Z型闸阀、W型闸阀等；2.阀门材质：如铸铁闸阀、不锈钢闸阀等；3.阀门通径：如DN15、DN20等；4.阀门压力：如0.6MPa、1.0MPa等；5.驱动方式：如手动、气动、电动等；6.特殊功能：如保温闸阀、低温闸阀等。

以一款Z41H-16C手动闸阀为例，其含义为：Z表示闸阀类型，41表示阀杆形状，H表示阀体材质为铸铁，16表示阀门公称压力为1.6MPa，C表示阀门适用于淡水介质。

三、常见闸阀型号解析1.Z41H-16C手动闸阀：适用于淡水介质，公称压力1.6MPa，阀体材质为铸铁。

2.Z61Y-10P不锈钢闸阀：适用于热水介质，公称压力10MPa，阀体材质为不锈钢。

3.W908J-15P气动闸阀：适用于气体介质，公称压力15MPa，驱动方式为气动。

四、如何正确选择闸阀规格型号在选择闸阀规格型号时，需考虑以下几个方面：1.阀门通径：根据管道设计流量和介质特性选择合适通径的阀门。

2.阀门压力：根据管道工作压力选择相应压力的阀门。

3.阀门材质：根据介质特性选择合适材质的阀门，如腐蚀性介质可选不锈钢闸阀。

4.驱动方式：根据使用场景和操作频率选择合适的驱动方式，如手动闸阀适用于频繁操作的场合，而气动、电动闸阀适用于自动化程度较高的场合。

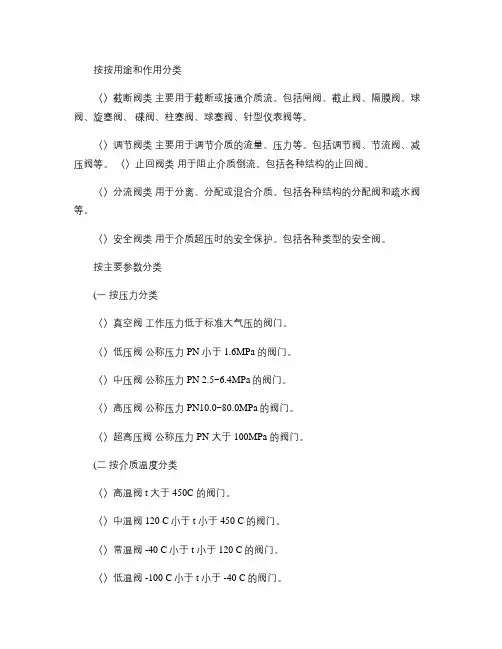

按按用途和作用分类〈〉截断阀类主要用于截断或接通介质流。

包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、碟阀、柱塞阀、球塞阀、针型仪表阀等。

〈〉调节阀类主要用于调节介质的流量、压力等。

包括调节阀、节流阀、减压阀等。

〈〉止回阀类用于阻止介质倒流。

包括各种结构的止回阀。

〈〉分流阀类用于分离、分配或混合介质。

包括各种结构的分配阀和疏水阀等。

〈〉安全阀类用于介质超压时的安全保护。

包括各种类型的安全阀。

按主要参数分类(一按压力分类〈〉真空阀工作压力低于标准大气压的阀门。

〈〉低压阀公称压力 PN 小于 1.6MPa 的阀门。

〈〉中压阀公称压力 PN 2.5~6.4MPa的阀门。

〈〉高压阀公称压力 PN10.0~80.0MPa的阀门。

〈〉超高压阀公称压力 PN 大于 100MPa 的阀门。

(二按介质温度分类〈〉高温阀 t 大于 450C 的阀门。

〈〉中温阀 120 C小于 t 小于 450 C的阀门。

〈〉常温阀 -40 C小于 t 小于 120 C的阀门。

〈〉低温阀 -100 C小于 t 小于 -40 C的阀门。

〈〉超低温阀 t 小于 -100 C的阀门。

(三按阀体材料分类〈〉非金属材料阀门:如陶瓷阀门、玻璃钢阀门、塑料阀门。

〈〉金属材料阀门:如铜合金阀门、铝合金阀门、铅合金阀门、钛合金阀门、蒙乃尔合金阀门铸铁阀门、碳钢阀门、铸钢阀门、低合金钢阀门、高合金钢阀门。

〈〉金属阀体衬里阀门:如衬铅阀门、衬塑料阀门、衬搪瓷阀门。

通用分类法〈〉这种分类方法既按原理、作用又按结构划分,是目前国际、国内最常用的分类方法。

一般分闸阀、截止阀、节流阀、仪表阀、柱塞阀、隔膜阀、旋塞阀、球阀、蝶阀、止回阀、减压阀安全阀、疏水阀、调节阀、底阀、过滤器、排污阀等。

给水管道上使用的阀门,一般按下列原则选择:1、管径不大于 50mm 时,宜采用截止阀,管径大于 50mm 时采用闸阀、蝶阀。

2、需调节流量、水压时宜采用调节阀、截止阀。

3、要求水流阻力小的部位(如水泵吸水管上 ,宜采用闸板阀。

阀门的种类及技术参数阀门是控制流体的装置，根据不同的应用场景和需要，阀门具有多种类型和技术参数。

以下是一些常见的阀门种类及其技术参数的详细介绍：1.截止阀（Globe Valve）：截止阀是一种常用的控制流体的阀门，适用于大多数流体流量调节和截断管路。

截止阀的技术参数主要包括：公称压力、公称通径、适用温度和材质。

公称压力通常包括普通压力、高压、和超高压等级，公称通径一般为小口径到大口径。

适用温度一般根据流体特性和使用条件而定，而材质主要有铁、铜、不锈钢等多种选项。

2.球阀（Ball Valve）：球阀是一种以球体为切断或调节流体流量的阀门，结构简单，操作方便，广泛用于液体和气体的控制。

球阀的技术参数包括：公称压力、公称通径、材质和适用温度等。

公称压力和公称通径同样需要根据实际情况选择合适的规格，材质包括铸铁、球墨铸铁、不锈钢等，适用温度也是根据流体介质和使用条件而定。

3.蝶阀（Butterfly Valve）：蝶阀是一种用于控制管路中流体流动的阀门，以其快速开闭、体积小、重量轻的特点而广泛应用于工业领域。

蝶阀的技术参数包括：公称压力、公称通径、材质、适用温度和密封性能等。

公称压力和公称通径需要根据实际需求来选择，材质可以是铸铁、球墨铸铁、不锈钢等，适用温度也是根据流体介质和使用条件而定，而密封性能主要包括耐腐蚀性、耐高温性和泄漏性能等。

4.闸阀（Gate Valve）：闸阀是一种主要用于调节管道流体流量的阀门，以其具有接近完全不阻塞的通道和良好的截断性能而被广泛应用于工业领域。

闸阀的技术参数包括：公称压力、公称通径、材质、适用温度和操作方式等。

公称压力和公称通径需要根据实际需求来选择合适的规格，材质可以是铸铁、球墨铸铁、不锈钢等，适用温度也是根据流体介质和使用条件而定，操作方式可以是手动、电动或气动驱动。

5.调节阀（Control Valve）：调节阀是一种用于改变流体流量的阀门，具有精确的控制性能和多种信号输入方式。

胶管阀门规格型号胶管阀门是一种用于控制或截断流体介质的机械设备，在工业生产中广泛应用。

它主要由阀体、阀座、阀杆、手柄、密封件等部件组成。

因其结构简单、使用方便，所以得到了广泛的应用。

以下是胶管阀门规格型号的相关解析。

胶管阀门的规格型号按照其适用的流体介质、结构形式、工作压力、连接方式等不同条件进行划分。

一般来说，其规格型号包括以下几个方面：一、按适用介质分类胶管阀门的介质主要包括气体、液体和固体等。

在不同的介质下，阀门的材料、结构及连接等都有所不同。

因此，在选择胶管阀门时需要根据介质的不同选取合适的材料和结构。

胶管阀门根据适用的介质分类，主要有水用、气用、油用等类型。

1、水用胶管阀门水用胶管阀门以其良好的密封效果、更加卫生环保等特点而被广泛应用于生活和工业生产中。

在水处理、食品加工、药品生产等行业，水用胶管阀门使用较为频繁。

水用胶管阀门规格型号一般包括连接方式、阀门直径和工作压力等。

气用胶管阀门分为单向气用和双向气用，单向气用胶管阀门主要用于不需要反向流通的气体传输系统中，如汽车内置阀门等；双向气用胶管阀门则可以使气体在两个方向上传输。

气用胶管阀门规格型号包括连接方式、阀门直径、工作压力、操作方式等。

油用胶管阀门主要用于液压系统中，可以控制油的压力和流量，并保证系统的安全性和稳定性。

油用胶管阀门规格型号一般包括阀门直径、连接方式、公称压力、公称通径、操作方式等。

二、按阀门结构形式分类2、中、小口径胶管阀门中、小口径胶管阀门适用于家庭、商业等流体系统中，如给水、燃气、液化气等。

这种胶管阀门结构相对简单，通常采用球阀、闸阀、截止阀等类型。

中、小口径胶管阀门规格型号一般包括连接方式、阀门直径、公称压力等。

三、按连接方式分类法兰连接胶管阀门采用法兰连接方式与管道连接。

这种连接方式可以适用于不同的管道系统，具有很好的密封性和可靠性。

法兰连接胶管阀门规格型号一般包括法兰标准、公称压力、阀门直径等。

2、螺纹连接胶管阀门。

400气动扇形阀参数1.引言1.1 概述概述部分内容：在工业生产和流体控制过程中，气动扇形阀是一种常见且重要的设备。

气动扇形阀通过控制气体或液体的流动来实现流量调节和流体控制的功能。

通过改变阀门的开闭程度，可以调节流体的流量，并实现对流体压力、温度、液位等参数的控制。

本文将对400气动扇形阀的参数进行详细分析和介绍。

这种型号的气动扇形阀由阀体、阀盖、阀杆、传动装置等组成，具有结构紧凑、操作方便、密封性能好等特点。

该阀门主要适用于工业流体控制系统中的高温、高压、腐蚀性介质等场合，广泛应用于石油化工、电力、冶金、造纸等行业。

文章将从以下几个方面对400气动扇形阀的参数进行介绍：阀门类型、尺寸参数、工作压力、工作温度、流量特性、控制方式等。

通过对这些参数的详细分析，读者可以更好地了解该型号气动扇形阀的性能特点和适用范围。

本文将围绕400气动扇形阀的参数展开，重点介绍其结构特点、工作原理、安装注意事项以及维护保养等方面的内容。

同时，将结合实际应用案例，分析该型号气动扇形阀在不同工况下的应用效果，并提出相应的优化建议。

通过本文的阅读，读者能够深入了解400气动扇形阀的参数，掌握其使用方法和注意事项，为工业生产和流体控制的应用提供有效的参考和指导。

同时，也有助于读者更好地选择和配置气动扇形阀，提高流体控制系统的性能和效率。

1.2文章结构文章结构部分的内容如下：1.2 文章结构本文主要包括三个部分：引言、正文和结论。

引言部分将首先对气动扇形阀的背景和重要性进行概述。

随后，将介绍文章的结构和目的，以便读者能够更好地理解和掌握文章内容。

正文部分将分为两个要点进行讲解。

第一个要点将详细介绍气动扇形阀的参数的定义、意义和计算方法。

将从外形尺寸、工作压力、流量特性等方面对这些参数进行分析，帮助读者全面了解气动扇形阀的性能和适用范围。

第二个要点将重点讨论气动扇形阀参数的优化方法和关键技术。

将介绍常见的优化算法和技术，如粒子群算法、遗传算法等，并结合具体案例进行说明，以提供实际应用中的参考和借鉴。

2021年10月给排水技能鉴定模拟试卷与答案解析51一、单选题(共20题)1.阀门型号：H41H-16中，第一个H表示该阀门类别是（）。

A.截至阀B.止回阀C.闸阀D.调节阀A：1B：1C：1D：1【答案】：B【解析】：2.定期用试验按钮，检验漏电保护装置的可靠性，通常至少：()A.每月一次B.每周一次C.每天一次A：1B：1C：1D：1【答案】：A【解析】：3.阀门与管道的连接方式有（）。

A.对夹式、双法兰式、对焊式、承插焊、螺纹式。

B.对夹式、双法兰式、对焊式、承插焊卡箍式、螺纹式。

C.对夹式、双法兰式、对焊式、承插焊、卡箍式、卡套式、螺纹式。

D.对夹式、双法兰式、对焊式、承插焊、卡箍式、卡套式、螺纹式、牙嵌式。

A：1B：1C：1D：1【答案】：C【解析】：4.湿式报警阀用在只允许()流向喷水灭火系统，并在规定流量下动作报警的一种单向阀。

A.单方向B.反方向C.多方向D.A/B/C均有可能A：1B：1C：1D：1【答案】：A【解析】：5.被烟火围困暂时无法逃离的人员，应尽量站在阳台或窗口等易于被人发现和能避免烟火近身的地方，无法逃生时，跳楼是()选择。

A.第一B.最好C.最后D.最合理A：1B：1D：1【答案】：C【解析】：6.兆欧表的选择，主要是根据不同的电器设备选择兆欧表的（）及其测量范围A.电压B.电流C.内阻D.绝缘电阻A：1B：1C：1D：1【答案】：A【解析】：7.球阀由阀体、（）、密封机构、执行机构等主要部件组成。

A.圆柱体B.球体C.阀板D.球板A：1B：1C：1D：1【答案】：B【解析】：8.卫生器具的冷热水管配置时，热水龙头在（）。

A.前B.后C.左D.右B：1C：1D：1【答案】：C【解析】：9.《施工行车通告》由（）签发。

A.运营分公司总经理B.运营分公司副总经理C.行车调度部部长D.当班值班主任A：1B：1C：1D：1【答案】：B【解析】：10.给排水管道交叉敷设时，管外壁最小允许间距为（）m，且给水管在污水管上面。

阀门型号识读方法我当初接触阀门型号识读的时候，那可真是一头雾水啊。

就像面对一团乱麻，不知道从哪儿下手。

我一开始就是瞎摸索，看到那一串字母和数字就发懵。

我先以为这阀门型号就是随便编的呢。

比如说我看到一个阀门型号的开头是Z，我就到处去查，后来才知道Z往往代表闸阀。

这就是我第一个失败的教训，以为毫无规律，其实都是有含义的。

然后我就开始大量地查看各种阀门的资料。

我试着把一个型号拆分开来看。

我拿了一个型号为J41H - 16C的阀门来做例子。

我先看J，发现它在很多阀门型号里表示截止阀，原来每个字母都代表着阀门类型啊。

这就像我们每个人都有姓氏一样重要，是识别阀门类型的首要标志。

再看中间的数字41，这个就比较复杂，我了解到它往往和阀门的连接方式以及结构形式有关。

4好像代表法兰连接，1呢可能表示一些结构上的特征，这个我当时搞了好久才有点明白，因为不同的阀门在这方面可能会有一些差异，我不敢说完全掌握。

最后的H也有讲究，我看了好多资料，发现它表示密封面的材质。

16呢，原来它指的是这个阀门的公称压力，就像是它能承受压力的一个指标。

C是阀体的材质。

我还试过从后往前看，我觉得这样也许能发现点不同的东西，结果却是越看越迷糊。

所以我的心得就是按顺序，先把前面代表阀门类型的字母搞清楚了，再一个一个解读后面的数字和字母的含义。

如果你也是刚刚开始了解阀门型号识读，我的建议就是多找些实际的阀门型号来看，用笔记一下每个部分的含义。

然后多比较不同阀门的型号，这样你就能逐渐明白那些代码的规律了。

我现在也不敢说自己完全精通了阀门型号识读，还得多看多实践，如果以后有新的收获，我也会继续补充学到的知识的。

我现在看到一个新的阀门型号，不会像刚开始那样不知所措，而是按照我的这些方法去逐步解析它，虽然有时候还是会遇到点小难题，但总的来说已经有些头绪了。
