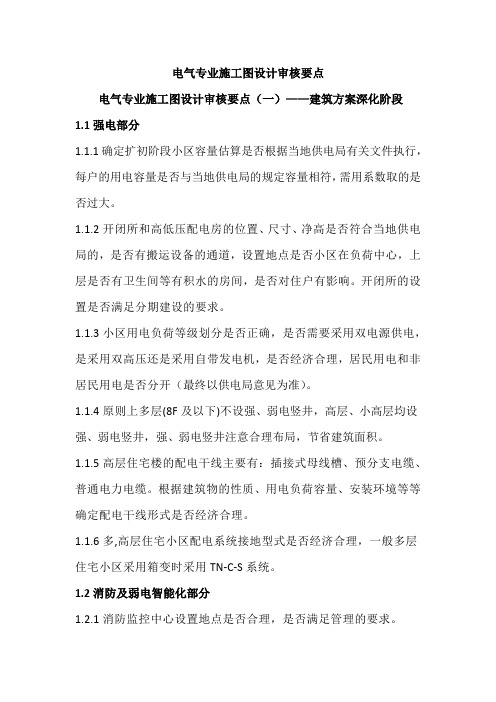

电气专业施工图设计审核要点电气专业施工图设计审核要点（一）——建筑方案深化阶段1.1强电部分1.1.1确定扩初阶段小区容量估算是否根据当地供电局有关文件执行，每户的用电容量是否与当地供电局的规定容量相符，需用系数取的是否过大。
1.1.2开闭所和高低压配电房的位置、尺寸、净高是否符合当地供电局的，是否有搬运设备的通道，设置地点是否小区在负荷中心，上层是否有卫生间等有积水的房间，是否对住户有影响。
开闭所的设置是否满足分期建设的要求。
1.1.3小区用电负荷等级划分是否正确，是否需要采用双电源供电，是采用双高压还是采用自带发电机，是否经济合理，居民用电和非居民用电是否分开（最终以供电局意见为准）。
1.1.4原则上多层(8F及以下)不设强、弱电竖井，高层、小高层均设强、弱电竖井，强、弱电竖井注意合理布局，节省建筑面积。
1.1.5高层住宅楼的配电干线主要有：插接式母线槽、预分支电缆、普通电力电缆。
根据建筑物的性质、用电负荷容量、安装环境等等确定配电干线形式是否经济合理。
1.1.6多,高层住宅小区配电系统接地型式是否经济合理，一般多层住宅小区采用箱变时采用TN-C-S系统。
1.2消防及弱电智能化部分1.2.1消防监控中心设置地点是否合理，是否满足管理的要求。
1.2.2是否设置电信机房和电视机房，位置是否合理。
建筑专业施工图设计审核要点（二）——建筑条件图阶段平面图2.1变配电房的数量、位置、大小、层高满足规范要求及当地供电局的要求2.2按照需要设置发电机房2.3发电机房的位置、大小、层高满足规范要求2.4强、弱电井的位置、大小满足设备摆放的需求并大小合适2.5按要求设置消防监控室2.6消防监控室的位置、大小满足要求建筑专业施工图设计审核要点（三）——户型综合图阶段户型综合图3.1户配电箱尽可能设置在入户门附近，定位准确，不影响用户使用和后装修。
3.2卫生间局部等电位箱的位置明确，并且与散热器、水管等位置不冲突。
电气施工图审查要点电气施工图是指建筑物或设备电气装置的构造图，施工图中包括电气设备的布置图、接线图、控制柜图、配电箱图等图纸。
电气施工图作为电气工程施工的重要资料，需要经过审查才能确保其规范、安全、可靠。
本文将介绍电气施工图审查的要点。
一、电源及其电缆管道审查电源是任何电气设备运转的基础，电缆管道是对电源进行分配的支撑设施。
电源及其电缆管道的审查主要关注以下几个方面：1.电源类型：电源类型应符合建筑物或设备的实际需要，并在电气施工图中标注清楚，避免出现错误或混淆。
2.电压等级：无论是高压、中压还是低压电气装置，其电压等级应符合国家规定，并在电气施工图中注明。
3.电缆敷设：电缆敷设的路径、管径、弯曲半径、敷设深度等应符合相关标准，确保电缆安全敷设。
二、电气设备布置审查电气设备布置是指在建筑物或设备内部电气装置的位置布置，在电气施工图审查中，电气设备布置应符合以下要求：1.布置位置：按照安全要求，电气设备应在不易受到机械损伤或热源等影响的位置布置，并保证电气设备与其他设备之间有足够的距离。
2.布置间距：布置间距应符合国家标准及设计要求，并在电气施工图中标注清楚，以便施工人员参考。
3.防护措施：电气设备在布置时应采取必要的防护措施，如设置罩盖或防护栏，以避免触电危险。
三、接线图和控制柜布置审查在电气施工图审查中，接线图和控制柜布置也是重点审查的对象。
1.接线图：在接线图审查中，需要确认接线图符合国家标准，电线的截面积、最大电流以及其他重要信息应标注清楚。
2.控制柜布置：控制柜在布置时要考虑控制柜与其他设备之间的距离、电源线路、信号线路以及控制电缆的敷设等问题，以确保所有的设备和电气部件都可以正确连接，并可以安全、可靠地运行。
四、排插和电缆配线图审查1.排插：在排插的审查中，需要核实排插的位置、类型、数量等是否符合设计要求，并确认排插的大小、颜色、功能等是否正确。
2.电缆配线图：在电缆配线图审查中，需要确保电缆的类型、规格、长度等信息标注正确，电缆的布置、折弯、绑扎等是否符合标准，以及电缆的标注是否清晰、明了。
![电气施工图审查要点[1]](https://img.taocdn.com/s1/m/c69a36cef9c75fbfc77da26925c52cc58bd690f6.png)
电气施工图审查要点[1]页码：第页共6 页1 审查内容1.1 设计文件审查1) 设计依据是否充分,是否有初步设计审查会议纪要、初步设计批文、建设单位对本专业施工图设计的要求及主管部门批文；2) 施工图设计深度是否满足施工要求；3) 签署、出图章及有关专业会签是否符合规定。
1.2 供配电设计审查1) 建筑工程的用电负荷等级,供电电压要求,继电保护措施,计费方式及供电电源的可靠性;2) 负荷计算、短路计算、电源引入方式、高低压配电系统工程、中性点接地方式、无功功率补偿方式；3) 变配电所的位置、设备布置及电气设备的选择；4) 自备发电机组的设置、设备选择、供电方式、运行要求。
1.3 用电安全审查1) 电气设计与建筑场所环境的配合；2) 配电线路与建筑分区的配合；3) 配电线路与保护电器的配合，用电设备的操作和控制系统的安全；4) 配电线路的系统形式和接地故障保护；5) 各种线路、管道的交叉处理；6) 用电设备的安全接地及接地形式、等电位联结措施；7) 过电压保护措施。
1.4 防雷设计审查1) 建筑物的防雷等级、防雷措施，防雷设备的选择；2) 防雷引下线的设置及防危险高压电的措施；3) 接地电阻值的要求，接地装置的选择、设备和防跨步电压、接触电压的措施。
1.5 防火设计审查页码：第页共6 页1) 建筑物的防火分类及消防措施；2) 火灾自动报警系统及消防联动系统的设置和选择；3) 火灾自动报警及消防设备的供电方式，末端双电源切换措施，应急照明、疏散照明的设置和电源配电方式；4) 建、构筑物的航空故障灯的设置要求；5) 消防电气线路和非消防电气线路的防火措施；6) 消防系统通信设施的位置。
1.6 弱电系统设计审查1) 电话通信系统的设计标准、技术措施和管线选择；2) 卫星天线和电缆电视系统的设计标准、技术措施和管线选择；3) 有线广播系统的设计标准、技术措施、设备选择和线路敷设；4) 闭路监视和安保电视系统的设计标准、技术措施、质量指标、设备选择和管线选择；5) 综合布线系统的结构及设计标准、技术措施和管线选择；6) 建筑设备监控的设计标准、技术措施和设备选型；7) 建筑智能化系统工程的设计资质、设计标准、供电电源级别及环境要求。

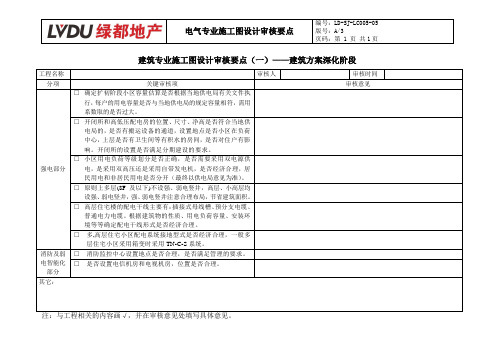

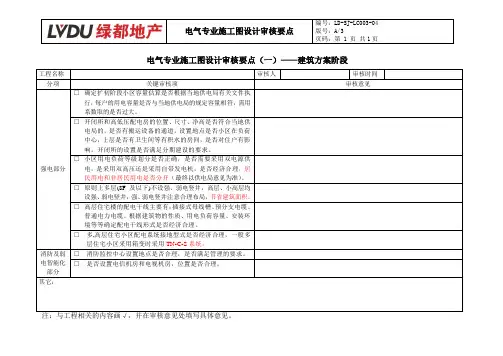

页码：第 1 页共1页建筑专业施工图设计审核要点（一）——建筑方案深化阶段工程名称审核人审核时间分项关键审核项审核意见强电部分□确定扩初阶段小区容量估算是否根据当地供电局有关文件执行，每户的用电容量是否与当地供电局的规定容量相符，需用系数取的是否过大。
□开闭所和高低压配电房的位置、尺寸、净高是否符合当地供电局的，是否有搬运设备的通道，设置地点是否小区在负荷中心，上层是否有卫生间等有积水的房间，是否对住户有影响。
开闭所的设置是否满足分期建设的要求。
□小区用电负荷等级划分是否正确，是否需要采用双电源供电，是采用双高压还是采用自带发电机，是否经济合理，居民用电和非居民用电是否分开（最终以供电局意见为准）。
□原则上多层(8F及以下)不设强、弱电竖井，高层、小高层均设强、弱电竖井，强、弱电竖井注意合理布局，节省建筑面积。
□高层住宅楼的配电干线主要有：插接式母线槽、预分支电缆、普通电力电缆。
根据建筑物的性质、用电负荷容量、安装环境等等确定配电干线形式是否经济合理。
□多,高层住宅小区配电系统接地型式是否经济合理，一般多层住宅小区采用箱变时采用TN-C-S系统。
消防及弱电智能化部分□消防监控中心设置地点是否合理，是否满足管理的要求。
□是否设置电信机房和电视机房，位置是否合理。
其它：页码：第 2 页共1页建筑专业施工图设计审核要点（二）——建筑条件图阶段工程名称审核人审核时间分项关键审核项审核意见平面图□变配电房的数量、位置、大小、层高满足规范要求及当地供电局的要求□按照需要设置发电机房□发电机房的位置、大小、层高满足规范要求□强、弱电井的位置、大小满足设备摆放的需求并大小合适□按要求设置消防监控室□消防监控室的位置、大小满足要求其它：建筑专业施工图设计审核要点（三）——户型综合图阶段工程名称审核人审核时间分项关键审核项审核意见户型综合图□户配电箱尽可能设置在入户门附近，定位准确，不影响用户使用和后装修。
□卫生间局部等电位箱的位置明确，并且与散热器、水管等位置不冲突。

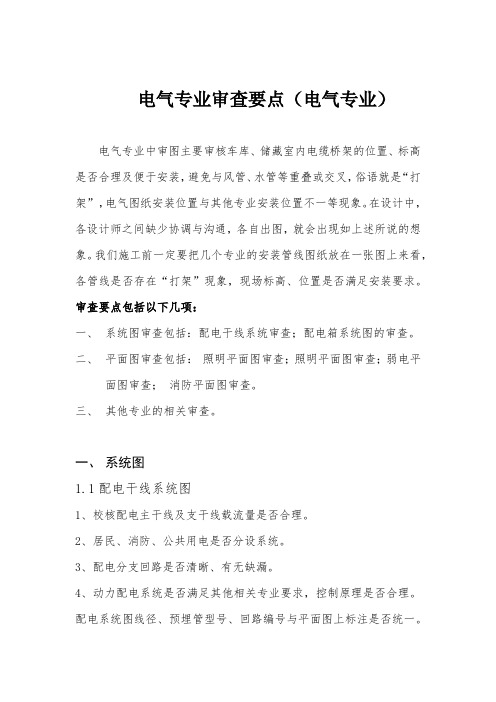

电气专业审查要点（电气专业）电气专业中审图主要审核车库、储藏室内电缆桥架的位置、标高是否合理及便于安装，避免与风管、水管等重叠或交叉，俗语就是“打架”，电气图纸安装位置与其他专业安装位置不一等现象。
在设计中，各设计师之间缺少协调与沟通，各自出图，就会出现如上述所说的想象。
我们施工前一定要把几个专业的安装管线图纸放在一张图上来看，各管线是否存在“打架”现象，现场标高、位置是否满足安装要求。
审查要点包括以下几项：一、系统图审查包括：配电干线系统审查；配电箱系统图的审查。
二、平面图审查包括：照明平面图审查；照明平面图审查；弱电平面图审查；消防平面图审查。
三、其他专业的相关审查。
一、系统图1.1配电干线系统图1、校核配电主干线及支干线载流量是否合理。
2、居民、消防、公共用电是否分设系统。
3、配电分支回路是否清晰、有无缺漏。
4、动力配电系统是否满足其他相关专业要求，控制原理是否合理。
配电系统图线径、预埋管型号、回路编号与平面图上标注是否统一。
是否标注清楚自何处引出从何处接入。
1.2配电箱系统图1、应急照明、疏散标志灯回路及相应灯具照明回路是否设有PE线。
2、户内配电箱的总断路器是否可以同时断开相线和中性线。
3、照明、普通插座、厨房插座、卫生间插座、壁挂空调与柜式空调插座回路是否分开设计；相应插座回路的断路器是否设漏电保护装置。
4．每套住宅的进线线径是否经济合理，并不小于10mm2；室内配电线路截面是否不小于 2.5mm2，厨房、卫生间插座、挂壁空调、与柜式空调插座回路线径是否选用4mm2.5.低压配电系统进线总配电箱是否设置电涌保护器。
设在屋顶的电梯、风机、泛光照明配电箱是否在开关的电源侧与外壳之间装设过电压保护器。
6.在电源引入总开关处是否设置四极漏电保护装置7.电线电缆选择时,计算电流大小是否综合考虑敷设方式、敷设环境,线路电压损失等因素。
消防设备电源电缆是否选用耐火型,与应急照明及疏散标志灯配电有关电线电缆是否选用阻燃型。
电气专业图纸审查标准及要点电气图设计审查要点1.目的对电气专业设计施工图质量进行有效的控制，确保工程设计在满足国家规范.规定的前提下，作到安全.经济.具有较强的可操作性。
2. 范围适用于新建.改建.扩建的一般工业和民用建筑中通用性电气设计审查。
3. 职责电气施工图设计检查由项目部负责管理，其他相关部门参与实施工作。
4. 内容4.1 检查依据4.1.1 中华人民共和国国家标准《建筑内部装修设计防火规范》GB50222-954.1.2 中华人民共和国国家标准《建筑设计防火规范》GBJ16-87(97)4.1.3 中华人民共和国国家标准《高层民用建筑设计防火规范》GB50045-95（97）4.1.4 中华人民共和国国家标准《火灾自动报警系统设计规范》GB50116-984.1.5 中华人民共和国国家标准《供配电系统设计规范》GB50052-9519994.1.7 中华人民共和国国家标准《10KV及以下变电所设计规范》GB50053-944.1.8 中华人民共和国国家标准《低压配电设计规范》GB50054-954.1.9 中华人民共和国国家标准《建筑物防雷设计规范》GB50057-944.1.10 中华人民共和国国家标准《电力工程电缆设计规范》GB50217-944.1.11 中华人民共和国国家标准《3~110KV高压配电装置设计规范》GB50060-924.1.12 中华人民共和国国家标准《电力装置的继电保护和自动装置设计规程》GB50062-924.1.13 中华人民共和国国家标准《通用用电设备配电设计规范》GB50055-934.1.14 中华人民共和国国家标准《电气装置安装工程电梯电气装置施工及验收规范》GB50182-934.1.15 中华人民共和国国家标准《人民防空地下室设计规范》GB50038-944.1.16 中华人民共和国国家标准《工业与民用电力装置的接地设计规范》GBJ65-83GB50174-934.1.18 中华人民共和国国家标准《有线电视系统工程技术规范》GB50200-944.1.19 中华人民共和国国家标准《民用闭路监视电视系统工程技术规范》GB50198-944.1.20 中华人民共和国国家标准《工业电视系统工程设计规范》GBJ115-874.1.21 中华人民共和国国家标准《工业企业通信接地设计规范》GBJ79-854.1.22 中华人民共和国国家标准《工业企业通信设计规范》GBJ42-814.1.23 中华人民共和国国家标准《建筑与建筑群综合布线系统工程设计规范》GB/T50311-20004.1.24 中华人民共和国行业标准《工业企业程控用户交换机工程设计规范》CECS09:894.1.25 中华人民共和国行业标准《工业企业通信工程设计图形及文字符号标准》CECS37:914.2. 审查内容4.2.1 设计文件审查4.2.1.1 设计依据是否充分,是否有初步设计审查会议纪要.初步设计批文.建设单位对本专业施工图设计的要求及主管部门批文；4.2.1.2 施工图设计深度是否满足施工要求；4.2.1.3 签署.出图章及有关专业会签是否符合规定。

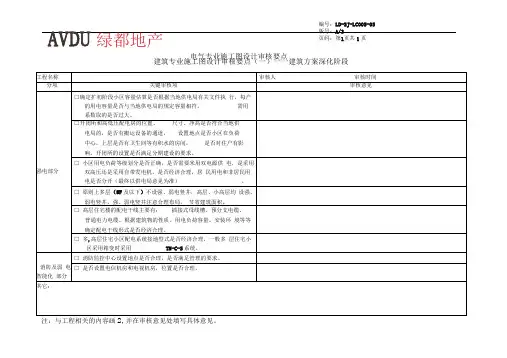

电气专业施工图设计审核要点建筑专业施工图设计审核要点（一）一一建筑方案深化阶段注：与工程相关的内容画2,并在审核意见处填写具体意见。
电气专业施工图设计审核要点建筑专业施工图设计审核要点（二）一一建筑条件图阶段注：与工程相关的内容画2,并在审核意见处填写具体意见。
建筑专业施工图设计审核要点（三）一一户型综合图阶段电气专业施工图设计审核要点注：与工程相关的内容画2,并在审核意见处填写具体意见。
电气专业施工图设计审核要点（四）一一施工图白图阶段工程名称审核人审核时间分项关键审核项审核意见总说明□ 工程概况中的建筑面积和层数与建筑专业一致。
□ 负荷分类和供电方式正确合理。
□ 各类建筑、各业态功率负荷计算满足任务书中要求的负荷密度指标，大型业态的功率要满足其特殊要求。
□ 设备安装、导线选择及敷设的说明与平面图和系统图中的表述一致。
□ 建筑节能措施说明不缺失。
□ 卫生间、厨房、洗衣机的插座与给排水管道不冲突。
□ 空调插座和空调预留洞位置统一合理，柜机和挂机插座安装咼度正确。
□ 房间灯位设置在照明区的中心或餐桌的正上方。
□ 阳台、露台的灯未漏设，且位置合理。
□ 开关位置合适，未安装在门后。
□ 多媒体箱位置合理，和户配电箱水平定位不重叠。
□ 弱电插座位置和数量符合设计任务书要求，与家具位置、散热器不冲突。
□ 户内对讲机位置合理，与开关、散热器不冲突。
其它：AVDU 绿都地产编号：LD-SJ-LC005-05版号：A/3页码：第4页共1页电气专业施工图设计审核要点□在平面图上明确卫生间局部等电位箱的位置，并且与暖气片、 水管的位置不冲突。
□ 在竖井和需要电气接地点处设置了接地点（提供了接地点的 详细做法）□ 防雷引下线的间距和建筑物的防雷等级匹配。
□ 屋顶设置和建筑物防雷等级相匹配的避雷带和避雷网格（提 供了避雷带和避雷网格的详细做法。
）□ 均压环的设置和建筑物的防雷等级匹配。
□ 配电箱尽量避开剪力墙、 框架柱、构造柱等混泥土竖向构件， 砌体墙厚超过箱体厚度。
电气专业审查要点本章包含内容如下：1基本规定2《建筑与市政工程抗震通用规范》GB550023《木结构通用规范》GB550054《燃气工程项目规范》GB550095《供热工程项目规范》GB550106《生活垃圾处理工程项目规范》GB550127《市容环卫工程项目规范》GB550138《园林绿化工程项目规范》GB550149《建筑节能与可再生能源利用通用规范》GB55015 10《建筑环境通用规范》GB5501611《建筑与市政工程无障碍通用规范》GB5501912《建筑给水排水与节水通用规范》GB5502013《既有建筑维护与改造通用规范》GB5502214《建筑电气与智能化通用规范》GB5502415《宿舍、旅馆建筑项目规范》GB5502516《特殊设施工程项目规范》GB5502817《安全防范工程通用规范》GB5502918《民用建筑通用规范》GB550316.1919 三网融合序号项目审查内容1基本规定1．通用规范和项目规范中与电气相关的设计条文应全部审查，包括但不限于本审查要点中所列的条文。
2．标准图集可作为参考，不应作为施工图审查最终判定依据。
3．有专项设计或二次深化设计的项目，主体设计图纸应明确专项设计或二次深化设计应达到的设计参数、技术要求，应留有专项设计或二次深化设计能达到的设计条件。
4．审查意见应明确所违反法律、法规和工程建设技术标准的具体名称及条文号，不应以个人的观点作为审查依据。
5．国家规范已明确要求设置的智能化系统，应提供智能化设计图纸，且深度应符合《建筑工程设计文件编制深度规定》的规定，除国家规范规定必须设置的智能化系统外，其他系统的建设可按建设者需求设置。
2《建筑与市政工程抗震通用规范》GB550025.1.12建筑的非结构构件及附属机电设备，其自身及与结构主体的连接，应进行抗震设防。
5.1.16建筑附属机电设备不应设置在可能致使其功能障碍等二次灾害的部位；设防地震下需要连续工作的附属设备，应设置在建筑结构地震反应较小的部位。
1.审查依据国家相关规范、规程、规定及地方标准，方案（初步）设计审批文件。
2.审图基本原则：安装设备、管线安装位置设计合理、美观且相互之间及与建筑、结构图纸不相矛盾。
3.强电专业审查要点3.1.总体图纸布局、电站、管位布置合理，管材选用合理。
3.2.用电设计容量和供电方式符合供电局规定要求。
3.3.检查每层的电表或配电箱的设计有否遗漏,漏电保护器是否设置,水泵房设安全电压照明及插座。
3.4.校对设计说明和材料明细表，审查是否有错漏。
3.5.动力与照明线路必须分开，室内电器插座开关布置、走线合理、规范。
3.6.校对高压及低压的配电系统图，校对所有平面图的设计。
3.7.防雷系统的设计是否遗漏。
3.8.水泵、空调设备、风机等的配电量需要满足选用设备的功率。
3.9.商场、物业用房、会所、电梯基坑、地下室集水井的排水泵等均应有独立的防触电漏电保护器。
3.10.校对每住宅需用电气设备的布局（如照明、空调、电视）与门框、橱柜、龙头等位置的标高和间距关系。
3.11.电缆沟的设计是否符合规范要求。
3.12.对建筑专业所须开洞、预埋的都须在图中交代清楚，并要注明标高和尺寸。
3.13.各插座应设置在墙砖或地砖中央，各开关及插座位置须配合精装修要求。
3.14.疏散指示照明与消防批准逃生路线是否相符。
3.15.对设备各供电考虑就地控制，以但是后运行及管理维护。
3.16.特殊用房如煤气表房对照明及开关要求。
4.弱电专业审查要点4.1.是否设固话、网络通讯总机房。
4.2.除特殊要求外，进住宅每户的电话线为二路4芯线或一根5类线，设二个电话终端盒位于主卧及客厅；网络宽带每户进一路线，在最远处安装电脑终端面板。
4.3.校对宽带网络系统图、电话系统图、安防系统图（电视监按系统、家庭防盗报警系统、周界报警系统、巡更系统）、有线电视系统图及背景音乐系统等弱电图。
4.4.可视楼宇对讲访客系统的的进户线管应为满足规范和使用要求，对讲系统与报警系统分开。
