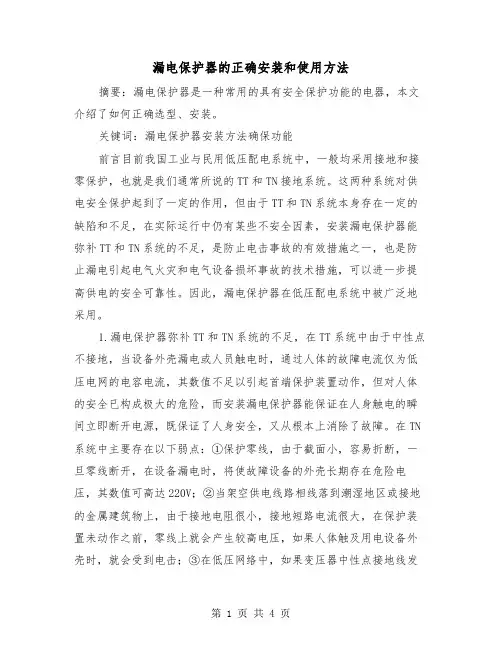

漏电保护器的正确安装和使用方法摘要：漏电保护器是一种常用的具有安全保护功能的电器，本文介绍了如何正确选型、安装。
关键词：漏电保护器安装方法确保功能前言目前我国工业与民用低压配电系统中，一般均采用接地和接零保护，也就是我们通常所说的TT和TN接地系统。
这两种系统对供电安全保护起到了一定的作用，但由于TT和TN系统本身存在一定的缺陷和不足，在实际运行中仍有某些不安全因素，安装漏电保护器能弥补TT和TN系统的不足，是防止电击事故的有效措施之一，也是防止漏电引起电气火灾和电气设备损坏事故的技术措施，可以进一步提高供电的安全可靠性。
因此，漏电保护器在低压配电系统中被广泛地采用。
1.漏电保护器弥补TT和TN系统的不足，在TT系统中由于中性点不接地，当设备外壳漏电或人员触电时，通过人体的故障电流仅为低压电网的电容电流，其数值不足以引起首端保护装置动作，但对人体的安全已构成极大的危险，而安装漏电保护器能保证在人身触电的瞬间立即断开电源，既保证了人身安全，又从根本上消除了故障。
在TN 系统中主要存在以下弱点：①保护零线，由于截面小，容易折断，一旦零线断开，在设备漏电时，将使故障设备的外壳长期存在危险电压，其数值可高达220V；②当架空供电线路相线落到潮湿地区或接地的金属建筑物上，由于接地电阻很小，接地短路电流很大，在保护装置未动作之前，零线上就会产生较高电压，如果人体触及用电设备外壳时，就会受到电击；③在低压网络中，如果变压器中性点接地线发生断线，在三相负荷严重不平衡时，将使变压器中性点发生位移，这样将使中性点位移电压加到设备的外壳上，使非故障设备外壳出现危险电压，而导致人身触电；④当三相电源某相线和中性线接错时，就会使用电设备外壳直接接到相线上，如果人体触及用电设备外壳时，便会发生触电危险；⑤当路线绝缘损坏导致供电线路漏电时，由于短路电流不大，保护装置不能及时或需较长时间才能动作切断故障电路，此时，短路或漏电的地方就可能由热量集聚引起电气火灾事故，造成人身伤亡和经济损失。
泰州技师学院教案首页
课题：十三、漏电断路器和单相电能表（电度表）的安装
教学目的要求：了解漏电断路器和单相电能表工作原理，能够独立安装断路器和单相电度表。
教学重点：漏电断路器和单相电能表工作原理
教学难点：断路器和单相电度表的安装
授课方法：理论讲授巡回指导
教学参考：《维修电工技能训练》
中国劳动社会保障出版社第三版
授课执行情况及分析：
配电盘上的漏电保护器
漏电保护器的符号
、单相电能表（电度表）的安装
．单相电能表的接线
单相电能表接线盒里共有四个接线桩，从左至右按编号。
直接接线方法是按编号l、3接进线（。
漏电保护器的正确安装和使用方法完整版一、安装前准备1.首先，需要购买一个质量良好的漏电保护器。
在购买时，需留意产品的品牌、型号、额定电流和额定漏电动作时间等参数是否符合实际需求；2.在安装漏电保护器之前，必须先确保电源已经断开，避免触电事故的发生；3.清理安装环境，确保无杂物，以免对漏电保护器的正常工作造成影响；4.验证电路是否符合安全要求，确保电路的绝缘电阻合格，排除电气故障；二、安装步骤1.将漏电保护器的保险盒取下，将对应的掩盖物卡入插座；2.将漏电保护器的导线端子与电源线连接，分别将导线端子与漏电保护器的进线、出线端子连接，连接时需注意进线和出线不能接反；3.确保所有的螺丝连接处牢固，不得有松动现象；4.将保险杆恢复到漏电保护器的仓体内，并将保险盒盖好，确保触摸时不易跳动；5.将漏电保护器恢复到插座内，确保插座连接可靠；6.修复好电源线，并保持漏电保护器与其他电器设备之间有一定的间距，避免漏电保护器受到外部环境的损害；三、使用方法1.在使用漏电保护器之前，应该先检查漏电保护器的工作状态是否正常。
可以按下测试按钮，观察漏电保护器是否正常跳闸，如果正常跳闸则表示漏电保护器的功能正常；2.在经过漏电保护器的电路中，接线时需要特别注意进线和出线的连接，进线为输入端，出线为输出端，不可接反；3.避免过度使用电器设备，以免超过漏电保护器的额定电流，造成保护器的频繁跳闸；4.漏电保护器应定期进行检测和测试，可以使用专业的测电笔等设备检查漏电保护器的漏电动作时间是否符合要求；5.定期清洁漏电保护器表面的灰尘和杂物，确保漏电保护器正常工作；6.遇到漏电保护器跳闸时，应首先排除电器设备的故障，确保没有电器设备存在安全隐患后，再按下复位按钮使漏电保护器切换到工作状态；7.在长时间不使用电器设备的情况下，应及时将漏电保护器从插座中取下，以免长时间的不使用导致漏电保护器老化或损坏。
总结：漏电保护器的正确安装和使用是保障人身安全和电气设备正常运行的关键。
电能表的安装
（1）安装
电能表属于在基准法规规范下的测量仪器，它的安装有如下要求：1）电能表在出厂前经检验合格并加铅封。
所以，首先应检查铅
封是否完好，对于无铅封或铅封已开过的仪表，应请有关部门重新检验后方可使用。
2）安装环境中如有潮湿、污染、振动、机械接触等，可能引起
电能表测量功能的损坏，必须对其予以重视，且确实加以防护。
3）电能表的安装地点必须满足特殊需要，原则上不能在起居室、厨房、厕所、浴室与盥洗室、储藏间、潮湿房间、地下室、汽车库、油库、具有高温的暖气间、有火灾危险的工作间等处安装，应安装在室内通风干燥的地方。
例如，专门的电能表房间，用户引入线的房间、走廊、楼梯间（但不是在梯级上）。
尤其是电子系电能表，电子产品对温度、湿度的要求都很高，应该按照有关规定进行安装。
4）电能表用3根螺钉固定，底座应固定在坚固、耐火、不易振
动的物体上，确保安装使用的安全性、可靠性，在有污秽或有可能损坏仪表的场所，仪表应用保护柜保护。
尤其是电子系电能表内部采用
插件较多，如果受到剧烈振动，很可能使插件板松动、元器件脱焊、接触不良甚至接线断开等，造成仪表故障。
5）从地面到电能表中部的距离应不少于1.1m，且不大于1.85m。
6）为了避免不允许的高温，电能表上部的接线空间不允许作为线路分配器来使用。
7）为了装设必要的过电流保护机构与线路器件，要求有足够的空间和保证损耗热量充分排出。
8）对于灯和电流回路插座的过电流保护机构，应装入导线保护开关。
9）电能表应按接线图正确接线。
接线端钮盒的引入线应使用铜线或铜接头，端钮盒内螺钉应拧紧，避免因接触不良或引线太细发热而引起烧毁。
单相电度表的安装与校验方法单相电度表是用来测量电能消耗的仪器，它的安装和校验对于电能计量的准确性至关重要。
本文将介绍单相电度表的安装和校验方法。
一、安装方法1.选择合适的位置：单相电度表应安装在通风良好、干燥、无腐蚀性气体和灰尘的地方。
同时，应避免阳光直射和强磁场的影响。
2.安装电表底座：将电表底座固定在安装位置的墙壁上，确保底座与墙壁之间有足够的空间，便于安装和维修。
3.连接电源线：根据电表的接线图，将电源线连接到电表的相应端子上。
确保接线牢固、绝缘良好，避免短路和漏电的情况发生。
4.连接电路线：将要测量电能消耗的电路线连接到电表的相应端子上。
同样要确保接线牢固、绝缘良好，避免电流泄漏和测量误差。
5.安装电表盖板：将电表盖板安装在电表上，确保盖板与电表底座紧密贴合，防止灰尘和水分进入电表内部。
二、校验方法1.检查电表的标定参数：校验前，首先要查看电表的标定参数是否符合要求，包括额定电流、额定电压和准确度等。
如果发现与要求不符，应及时更换或调整电表。
2.校验电表的零位误差：断开电路，通过接线盒连接一个已知准确的标准电阻，然后接通电路，将电表调整到零位。
观察电表指针或数字显示是否与标准电阻一致，如果有偏差，则需要进行零位校准。
3.校验电表的量程误差：通过改变电路中的电阻或电压，逐步调整电流或电压大小，观察电表指针或数字显示是否与实际值一致。
如果有偏差，则需要进行量程校准。
4.校验电表的频率响应：通过改变电路中的频率，观察电表指针或数字显示是否与实际值一致。
如果有偏差，则需要进行频率响应校准。
5.校验电表的温度影响：通过改变环境温度，观察电表指针或数字显示是否与实际值一致。
如果有偏差，则需要进行温度影响校准。
6.校验电表的相位误差：通过改变电路中的相位角，观察电表指针或数字显示是否与实际值一致。
如果有偏差，则需要进行相位校准。
7.校验电表的阻抗：通过改变电路中的负载，观察电表指针或数字显示是否与实际值一致。
单相电度表的安装和接线方法单相电度表是一种用于测量电度数的仪器,通常用于学校、企业、政府机构等场所。
安装单相电度表需要考虑多方面的因素,包括表的型号、安装位置、电源等。
本文将介绍单相电度表的安装和接线方法。
一、单相电度表的型号和安装位置单相电度表有多种型号,不同型号的电度表在安装位置和方式上可能会有所不同。
一般来说,单相电度表应该安装在工作区域,避免受到干扰。
在工作区域内,电度表应该距离电线和其他设备有一定的距离,以确保测量的准确性。
二、单相电度表的接线方法单相电度表通常由三个部分组成:表盘、表针和电能计量单元。
接线方式如下:1. 连接电源单相电度表需要连接电源才能正常工作。
连接电源的方式有多种,常见的有插头式、接线柱式和接线棒式等。
连接电源时,需要根据电度表的型号和接线方式选择合适的插头或接线柱。
2. 连接表盘单相电度表的表盘通常有两个,一个用于显示电能度数,另一个用于显示时间。
连接表盘时,需要将表盘的电源插头连接到电源插座上,然后将表盘连接到电度表上。
3. 连接表针单相电度表的表针通常有两个,一个用于测量电流,另一个用于测量电压。
连接表针时,需要将表针的电源插头连接到电源插座上,然后将表针连接到电度表的表头上。
4. 连接电能计量单元单相电度表的电能计量单元用于计量电能,通常由两个部分组成:计量芯片和显示屏。
连接电能计量单元时,需要将计量芯片的电源插头连接到电源插座上,然后将计量芯片连接到电度表的表头上。
单相电度表的安装和接线方法需要考虑多方面的因素。
安装单相电度表时,应该根据电度表的型号和安装位置选择合适的方式,确保测量的准确性和安全性。
此外,还需要确保电源的连接安全可靠,以确保电度表能够正常工作。
单相电表安装施工方案
在进行单相电表的安装施工时，需要按照以下步骤进行操作，以确保安全、稳定地完成电表的安装工作。
施工前准备
在进行施工前，首先需要准备好必要的工具和材料，包括但不限于：•单相电表
•电表箱
•电线
•电线夹具
•施工工具（如螺丝刀、扳手等）
施工步骤
1.确定安装位置首先需要确定电表的安装位置，一般应选择在离用电
用户较近的地方，方便用户查看电表读数。
2.安装电表箱将电表箱固定在墙面或支架上，确保电表箱安装牢固。
3.连接电线将电线根据布线要求连接到电表的相应位置，确保接线牢
固、接触良好。
4.接通电源在确认电线连接正确无误后，接通电源，检查电表显示是
否正常。
5.检查进行必要的检查工作，确保电表安装无误，电流电压正常。
6.封闭电表箱将电表箱密封，以防止外界环境对电表的影响。
施工注意事项
•在进行操作时，务必断开电源，避免发生触电事故。
•严格按照电路原理进行连接，避免出现短路或其他故障。
•施工完成后，应妥善保管好施工工具和材料，确保安全。
•如有任何问题出现，应及时联系专业电工进行处理。
通过以上步骤和注意事项，可以安全、稳定地完成单相电表的安装施工工作。
希望以上内容对您有所帮助。
![[漏电保护器怎么安装]漏电保护器安装方法](https://uimg.taocdn.com/4f0283bee43a580216fc700abb68a98271feac0e.webp)

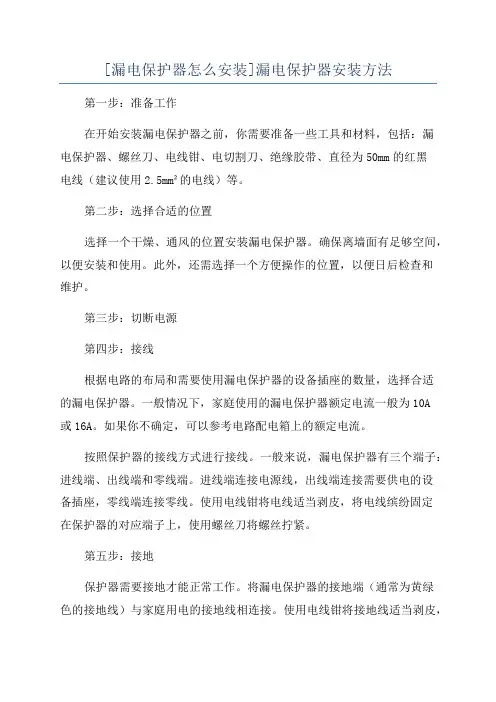

[漏电保护器怎么安装]漏电保护器安装方法第一步：准备工作在开始安装漏电保护器之前，你需要准备一些工具和材料，包括：漏电保护器、螺丝刀、电线钳、电切割刀、绝缘胶带、直径为50mm的红黑电线（建议使用2.5mm²的电线）等。
第二步：选择合适的位置选择一个干燥、通风的位置安装漏电保护器。
确保离墙面有足够空间，以便安装和使用。
此外，还需选择一个方便操作的位置，以便日后检查和维护。
第三步：切断电源第四步：接线根据电路的布局和需要使用漏电保护器的设备插座的数量，选择合适的漏电保护器。
一般情况下，家庭使用的漏电保护器额定电流一般为10A或16A。
如果你不确定，可以参考电路配电箱上的额定电流。
按照保护器的接线方式进行接线。
一般来说，漏电保护器有三个端子：进线端、出线端和零线端。
进线端连接电源线，出线端连接需要供电的设备插座，零线端连接零线。
使用电线钳将电线适当剥皮，将电线缤纷固定在保护器的对应端子上，使用螺丝刀将螺丝拧紧。
第五步：接地保护器需要接地才能正常工作。
将漏电保护器的接地端（通常为黄绿色的接地线）与家庭用电的接地线相连接。
使用电线钳将接地线适当剥皮，将接地线固定在对应的端子上。
确保接地线接触良好，以提高保护器的使用效果。
第六步：检测和维护安装完毕后，重新接通电源，并检查漏电保护器是否正常工作。
可以使用一个小的电器设备进行测试，如手机充电器，将其插入供电插座，然后意外触摸漏电器的外壳，观察漏电保护器是否能够迅速切断电源，以保护人身安全。
需要注意的是，漏电保护器需要定期进行检测和维护，保证其正常工作。
可以每个季度或每半年进行一次测试，确保漏电保护器灵敏度和工作正常。
总结：安装漏电保护器是一项重要的任务，能够为我们提供安全保护。
在安装漏电保护器时，首先要做好准备工作，选择合适的位置，并切断电源。
接下来，根据保护器的接线方式进行接线，确保接线牢固；同时还要注意将漏电保护器接地，提高其保护效果。
最后，检测和维护漏电保护器，确保其正常工作。
断路器和电表的正确安装方法“哎呀，这电老是出问题可咋办呀！”爸爸在屋里嚷嚷着。
“爸，咱找个专业的电工来看看呗。
”我在一旁提议道。
“请电工得花不少钱呢，咱自己研究研究不行吗？”爸爸皱着眉头说道。
“那也行，咱先了解了解断路器和电表的正确安装方法。
”我应和着。
说起断路器和电表，它们在我们的日常生活中可有着至关重要的作用呢。
断路器就像是电路的保护神，当电流过大或出现故障时，它能迅速切断电路，防止电器损坏甚至火灾等危险情况的发生。
而电表呢，则像是电力的记录员，准确地记录着我们使用的电量。
先来说说断路器的安装步骤吧。
首先，一定要先关闭电源，这可是非常关键的一步，可不能马虎！然后，根据电路图确定断路器的安装位置。
接下来，将断路器固定在配电箱里，用螺丝拧紧。
在安装的过程中，一定要注意接线的正确性，千万不能接反了呀，不然可就麻烦了。
而且，要选择合适规格的断路器，不然起不到应有的保护作用。
再讲讲电表的安装。
同样要先断电，然后将电表安装在合适的位置，要保证安装牢固哦。
接线的时候也要仔细，按照规定的颜色和顺序来接。
还有呀，电表的读数要清楚明白，这样我们才能准确知道自己用了多少电。
那它们的优势可太明显啦！断路器能及时保护我们的电器和家庭安全，让我们用电无忧。
电表呢，让我们对自己的用电情况一目了然，做到心中有数，合理用电。
我就想起之前邻居家因为电路问题发生了小火灾，还好发现及时没有酿成大祸。
要是他们提前把断路器安装好，也许就能避免这样的事情发生了。
“嘿，儿子，咱就自己动手试试安装吧。
”爸爸好像下定了决心。
“行啊，爸，那咱小心点。
”我应道。
于是，我们父子俩就开始行动起来。
爸爸按照步骤认真地操作着，我在旁边帮忙递工具。
“哎呀，这里好像有点不对。
”爸爸突然说道。
“爸，别急，咱再看看说明书。
”我赶紧安慰他。
经过一番折腾，终于安装好了。
打开电源，一切正常，我们俩相视一笑。
现在，家里的电路感觉更加稳定了，我们也不用再担心电出问题啦。
这就是断路器和电表的魔力呀！它们虽然不起眼，但却默默地为我们的生活保驾护航。
电能表安装规范电能表是用来测量电能消耗的仪表设备。
安装电能表时需要按照一定的规范进行操作，以下是电能表安装规范的一些要点。
1. 确认安装位置：电能表应安装在通电设备的主线上，通常安装在电力进户线路末端。
安装位置应选在易于读数和维护的地方，如墙壁上、电气柜内等。
安装位置应离起消防设备、燃气管道、热源等易燃易爆物品一定安全距离。
2. 准备安装工具：安装电能表需要一些专业工具，如螺丝刀、电钳、螺钉和螺母等。
需要根据具体情况选择合适的工具。
3. 安装接线：在安装电能表前，需要切断电源，并确保安全。
然后根据电能表的接线图，正确连接入线、出线和负载线。
接线要牢固、可靠，避免出现松动或短路的情况。
4. 完成接线：接线完成后，需要用绝缘胶带或绝缘套管将接头包覆好，避免漏电或短路。
绝缘处理要均匀、紧密，不得有缺陷。
5. 安装读数装置：一般情况下，电能表安装完毕后需要连接读数装置。
读数装置能够将电能表读数传输到用户的电脑或手机上，方便用户查看和管理电能使用情况。
安装读数装置时要注意接线的正确性和稳定性。
6. 接通电源：确认所有连接安装工作完成后，需要将电源重新接通，并检查电能表和读数装置是否正常工作。
可以通过开关电源来检测电能表和读数装置是否正常显示和读取。
7. 完善安装记录：安装电能表完成后，需要将安装情况进行记录。
记录包括安装日期、安装人员、安装位置等相关信息。
这些记录对于以后的维护和管理都非常重要。
8. 安全检查：安装电能表后，应进行安全检查，确保所有接线安装工作正常，并且没有任何安全隐患。
尤其要检查接地线是否连接良好，是否能够正常运行。
以上是电能表安装规范的一些要点。
在安装过程中，应严格按照规范操作，确保安全可靠。
同时，安装好的电能表也需要定期检查和维护，以保持其正常工作和准确读数。
电度表的安装方法
电度表的安装需要专业电工进行操作，因为涉及到电气安装和接线，操作不慎可能导致安全隐患。
以下是一般电度表的安装步骤：
1.确定安装位置：
-确定电度表的安装位置，通常安装在电力供应进户线路的起点，即电力总进线处。
2.关闭电源：
-在进行电度表的安装前，务必关闭相关电源。
如果是整栋建筑的电表安装，需要联系电力公司进行断电。
3.安装电表底座：
-将电表底座固定在安装位置上，确保底座稳固。
4.接线：
-根据电力公司提供的接线图纸，连接电表的各个接线端子。
正常情况下，电度表有两个主要接线端子：相线和零线。
5.接地：
-进行电表的接地操作，确保电气设备的安全运行。
通常，电表的金属外壳需要连接到接地线。
6.密封：
-安装完成后，对电表进行严密的封装，以确保电表的安全性和防水性。
7.报装：
-安装完成后，需要向当地电力公司报装，由电力公司进行验收和接通电源。
8.验收和启用：
-由电力公司进行验收，确认电表的安装符合要求后，启用电表，使其正常运行。
需要注意的是，电表的安装操作应当由专业电工或由电力公司指定的工作人员进行。
在进行电表安装时，务必遵守当地的电气安全法规和规定，确保安装的合规性和安全性。
如果不具备相关电气知识和经验，请勿私自进行电表的安装操作。
电能表、断路器安装技术交底一、概述本文档旨在详细介绍电能表和断路器的安装技术要点，以确保安装工作顺利进行并符合相关要求。
二、电能表安装技术要点1. 安装位置选择- 电能表应安装在通风良好、干燥、无腐蚀性气体和明火的地方。
- 禁止安装在易受潮湿、高温和有腐蚀性气体的场所。
2. 安装方法- 电能表的安装应满足相关标准和要求。
- 按照电能表说明书和供电单位的要求进行安装。
- 安装时，应确保线路连接正确、紧固可靠，并注意线路的保护。
3. 安装步骤- 首先，检查电能表的型号和铭牌信息是否与用电户户表一致。
- 其次，确认电能表的正反相连接，并连接到对应的线路。
- 最后，将电能表牢固地固定在安装位置，确保不会受到外界震动和振动。
三、断路器安装技术要点1. 断路器选择- 根据用电负荷和电路特点合理选择断路器的额定电流。
- 断路器应符合国家标准和相关安全要求。
2. 安装位置选择- 断路器应安装在易于操作、维护和检修的地方。
- 禁止将断路器安装在容易受潮湿、高温和有腐蚀性气体的场所。
3. 安装方法- 按照断路器的安装说明书和相关标准进行安装。
- 安装时，应检查输入输出线路的连接是否正确、紧固可靠，并确保线路的保护。
4. 安装步骤- 首先，检查断路器的型号和铭牌信息是否与设计要求一致。
- 其次，确定断路器的正反相连接，并连接到对应的线路。
- 最后，将断路器牢固地固定在安装位置，确保不会受到外界震动和振动。
四、安全注意事项1. 在安装过程中，务必断开电源并采取必要的安全措施。
2. 严禁擅自改动电能表和断路器的内部结构和元件。
3. 安装完成后，应进行必要的测试和检查，确保电能表和断路器的正常工作。
以上是电能表和断路器安装技术交底的内容要点，具体操作时请参照相应的标准和说明书进行安装。
