7
8,车把的转动轴是
两边铁丝铰接而成,
绞动前,调整两铁丝
互成90度夹角,并且
要 求 两 余 角 要6尽 量
相等,否则极易, 使得
一 边 铁 丝 围 绕车另 一
边铁丝,造成不把均匀,
影 响 车 把 的 转6 动 .
,
车
把
的
转
动
轴
是
两
边
铁
丝
铰
8
接
9. 顺 时 针铰 紧 铁 丝 5---6 圈 约1厘米宽度,只 要铰成螺旋状 整齐就可.铁丝 较粗时,也可借 助钢丝钳夹住 绕制.
15
16, 继续向座垫下的”K”钉绕,绕过”L钉”向下返回(绕过”L点是为了做座垫预留的铁 丝长度),再往”j”钉顺时针转一圈,再往”I”点逆时针转2圈后,与另一端交于”K”钉.
16
17, 将车架上横档那根铁丝, 在座垫K钉处绕一圈, 将三根铁丝夹紧,滴几滴 502胶水固定与另一根弯折后一起做书包架和撑脚架.
20
21, 轮子脱模后作还需用钳子修整几个弯角, 使弯角尖挺一些,并排两车条用502胶水胶上, 车轮制作完成.
21
22, 将车轮装上,整车整形后自行车模型制作完成
22
后记 边看边实践了上述过程,你的自行车模型制作成功了吗?也许第一辆自己做的车模,虽
下了不少工夫,也认真去做了,总还有些部位不那么尽如人意,请你不要灰心,总结一下,不 是还有一套模具吗,再试做一辆也不难了,记住经验靠做出来的,优秀作品是
13
14,车架的制作
必须先与前叉轴连接, 难度比较大,需要细心 对待,以免车把不灵活. 将车把与前叉放置于 原模具上, 截取80厘米 长铁丝一根,平整后在 铁丝15厘米处开始,由 左向右,顺时针密饶5-6 圈,宽为1厘米左右.饶2 圈用钢丝钳平整压紧 一下,只要车把能转动 即可.
14
15. 继续下一步, 将车把与前叉和 车架连接处套放 于 ” G”,”H” 定 位 钉上.长的一端开 始往”I”定位钉顺 时针绕2圈(绕2圈, 是以后固定踏脚 稳 妥 一 些 ), 再 往 ” J” 钉 逆 时 针 绕一圈,,每次绕钉 转动可借助钳子, 并压紧,
1
2, 工具与材料
1, 圆规,尺等学习用品.
2, 钢丝钳或尖嘴钳
3, 小铁锤
4, 一英寸长铁钉十几根
5, 木板一块
6, 1—2毫米直
径
铁丝或铜丝两米长
7, 502胶水一小瓶
2
3, 制作方法与过程
先设计一辆自行车模型(这里以男式ห้องสมุดไป่ตู้车为例), 模型大小约 为原车的十二分之一,在纸上 画出平面侧视图.
17
18, 整形后脱模,再做踏脚板,座垫用尖咀钳修整. 整个车型就显现出来.我差车轮了.
18
19, 车轮制作,可利用瓶盖做模具既准确又容易些.找一只合适大小的瓶盖,在中间用尖 物钻一小孔,在瓶盖边上锯出一 狭缝,
19
20,车轮制作 取一段30厘米长的铁丝,在开头1厘米处折 弯90度后,插入瓶盖中心孔,嵌入瓶盖边狭缝 内,折弯后沿着瓶盖外围绕一圈,再由狭缝进 入瓶盖中心, 最后用钳子折弯90度
度,钳紧即可. 车
把前叉组件制作
好
了
.
E
AF
11
12, 车架模 具制作
先将画好的 自行车设计图 放在一块木板 上用铁钉钉出 G,H,I,J,K,L, 六 个定位点.L点 是为座垫留出 的铁丝长度.
12
13, 继续下一步, 将钉尾钳去,图纸可以向上移出来,木板与钉就成了车架模具了.用笔将 几个定位点连成车架,看上去清渐些,也可标上箭头,定位点. 有了定位钉,铁丝在上面饶起来 准确方便多了.

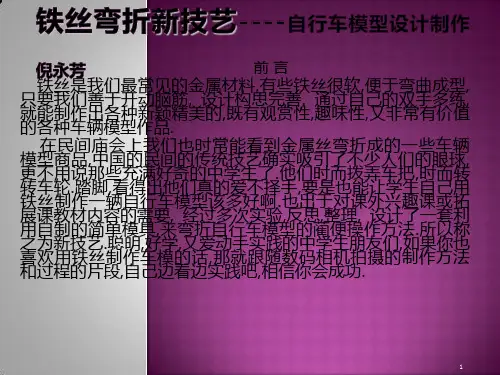

铁丝弯折新技艺----自行车模型设计制作
前言
倪永芳
铁丝是我们最常见的金属材料,有些铁丝很软,便于弯曲成 型,只要我们善于开动脑筋, 设计构思完善, 通过自己的双手 多练,就能制作出各种新颖精美的,既有观赏性,趣味性,又非 常有价值的各种车辆模型作品.
在民间庙会上我们也时常能看到金属丝弯折成的一些车 辆模型商品,中国的民间的传统技艺确实吸引了不少人们的眼 球,更不用说那些充满好奇的中学生了.他们时而拨弄车把,时 而转转车轮.踏脚,看得出他们真的爱不择手,要是也能让学生 自己用铁丝制作一辆自行车模型该多好啊.也出于对课外兴趣 课或拓展课教材内容的需要, 经过多次实验,反思,整理, 设 计了一套利用自制的简单模具,来弯折自行车模型的蔺便操作 方法.所以称之为新技艺.聪明,好学,又爱动手实践的中学生 朋友们,如果你也喜欢用铁丝制作车模的话,那就跟随数码相 机拍摄的制作方法和过程的片段,自己边看边实践吧,相信你 会成功.
9
10, 前叉车轴孔的模具制作
要求高低整齐,孔径一致,我们也可以制作一个简易模具,一根铁钉钉在前叉部 位”E”处,另外一根距离3厘米”F“点钉上铁钉后，再向下折弯９０度．模具即 成,
E
10
11, 做 前 叉 车轴孔
只要在模具上
扳动铁丝,绕过铁
钉180度后, 把
前叉反过来套上,
再 绕 过 铁 钉 180
所谓模具即在木板 边用铁钉 依车把尺寸钉出 A,B,C,D 四 个 定 位 点 , 将钉尾钳断后,铁丝可 在定位钉帮助下绕 制.(靠木板边,绞动铁 丝更方便一些).
A
CD B
6
7, 在模具上弯 制车把
车 把 需 30 厘 米 长 铁 丝 制作,取中间一段套住 A.B 两 铁 钉 向 里 弯 制 , 再 分 别 饶 过 C,D 两 铁 钉 后 交叉.
靠多次精练才产生的. 再努力吧, 你一定会 成功.
为拓宽你的思维,设 计制作的视野, 又另 外拍摄了一些其它车 辆模型制作照片,如女 式车型,跑车车型,三 轮车,黄鱼车等车型供 学生参考.
23
女式车和跑车
24
三轮车和黄鱼车
25
黄包车,跑冰车和独轮车
26
带泥板的女式车
27
粗铁丝弯制的童车
28
3
4, 将自行车模型分三部件分别制作.
(1) 车把与前叉, (2) 车架,座垫与书包架. (3) 车轮. 踏脚板等.
4
5, 先 设 计 制 作前叉与车 把模具
前叉与车把的制 作尺寸,根据实物的 十二分之一,大约车 把的平直宽度在4厘 米,高度在7厘米,先 制作简易的模具.
5
6, 制作车把与 前叉的简易模 具
