楼宇自控系统（BAS）操作手册模板第一章楼宇自控系统介绍本楼控系统可以提供三维真彩色仿真动态图形界面，可以实现多画面显示，用户通过大楼监控中心和管理部门的工作站管理整个大楼的所有设备，可以以文本或图形的方式显示，通知管理员设备的实时信息。
楼宇自控系统将能实现：●节约设备能耗；●对设备实现集中科学管理与维护；●减少设备维护管理人员，降低营运成本；●提供安全、健康、舒适宜人和能提高工作效率的办公与商业环境；●具有高度的灵活性与可扩展性，以满足将来发展的需要。
BAS 完成对如下系统的监控：●给排水系统●变配电系统●照明●楼层插座总电源箱●空调机系统●通排风系统●新风机、排风机系统●电梯1、给排水系统本系统的监控将实现：* 生活水、消防水泵监视EBT系统对生活水泵、消防水泵只做状态监视。
您可以通过操作站监视水泵的运行状态、故障报警状态、水池的液位状态及水管压力值。

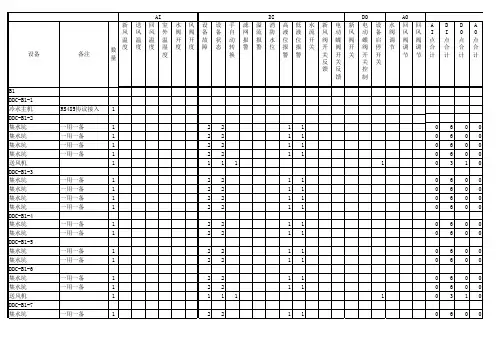

* 集水坑项目共有8个集水坑，分布在大楼的地下一层。
每个集水坑有两台水泵。
水泵自身具有群控系统，BA只根据水位状况给水泵自身群控系统一个控制信号！水位控制：当高水位报警信号或者超高水位报警触发时，开启水泵；当低水位报警信号触发时，停止水泵。
水泵控制：现场水泵控制屏的手自动开关置于自动状态下时，执行自动控制。
水泵的自动控制可以选择操作站手动控制。
此时，将“手动/自动控制：”选择为手动，再将“手动：”选择为“启动”，则操作站手动将水泵开启；选择为“停止”，则操作站手动将水泵关闭。
在对水池的自动控制时，不推荐手动控制。
水泵故障报警分为：设备故障报警和控制故障报警。
设备故障报警为水泵本身发生的故障；控制故障报警为当控制命令送出之后，若10秒钟没有状态返回，则认为线路出现问题，同时触发控制故障报警。
注意：当触发控制故障报警之后，请立即检查控制线路，检查确认之后，选择复位按钮，当“控制故障”显示为正常时，取消选择复位。
注意：当所有故障检查取消之后，可以人为确认不再执行备用启动。
XXXX楼宇自控系统技术方案目录1设计依据 (3)2需求分析 (4)3BAS系统监控内容 (6)3.1冷水机组的控制 (7)3.1.1监控工况 (8)3.1.2冷冻机组控制流程框图 (12)3.1.3典型控制界面图 (14)3.2空调机组控制 (14)3.3新风机组控制 (16)3.4排风系统 (17)3.4.1风机开关控制 (17)3.4.2风机运行状态 (17)3.4.3运行时间累计 (17)3.4.4风机报警监测 (17)3.5变配电监控系统 (18)3.6照明系统 (20)3.7电梯系统 (20)3.8给排水系统 (21)3.9安防系统 (21)3.10节能措施 (21)4系统设计 (23)4.1设计思路 (23)4.2通讯网络 (23)4.3控制中心 (25)4.4现场控制器(DDC) (26)4.5现场末端设备 (26)5系统软硬件功能说明 (26)5.1系统硬件的功能说明 (26)5.2系统软件的功能说明 (34)概述本方案针对XXXX项目的楼宇自动控制系统（BAS）而进行设计，采用施耐德楼宇自控系统。
根据该项目的特点，我们将利用BA系统对建筑物内的冷热源系统设备、空调及排风系统设备、照明系统设备、电梯系统设备、变配电系统设备、给排水系统设备实行全时间的控制和管理，并将冷水机组、变配电监控与安防系统通过通讯网关进行集成，以实现二次监测。
系统收集、记录、保存有关系统的重要信息及数据，作到一体化管理，达到提高运行效率、保证办公环境需要、节省能源、节省人力的效果，最大限度安全延长设备寿命的目的。
现代建筑几乎都是全封闭或半封闭式，楼内空气完全依靠空调系统进行输送新风或循环处理，长期处于空调间内的人员完全依赖空调系统获得良好的环境。
可是由于种种原因空调系统的运行不尽人意，产生诸多问题，例如人们长期待在忽冷忽热空调间内容易患上空调病，还有可能加速病菌的传播等。
从节约能源的角度考虑，空调系统又是“耗能大户”，建筑中几乎一半的能源是被空调系统消耗的，所以我们讲人们离不开空调，但又惧怕空调。
第一节遵循的原则1.要求采用技术成熟的国际知名的品牌，该系统应完全支持国际标准化开方式通讯协议，各个子系统可通过中央操作站集中管理、分散控制；2.产品均应为原厂生产，须提供制造厂商对本项目的产品使用授权书，交货时需提供产品制造厂商的产地证明，项目竣工后须提供产品制造厂商的质量保证书及中文说明书；3.所要求的受控设备均可以在操作站集中进行有效监控，操作人员可以一目了然地了解大楼内受控设备的运行情况。
系统操作站以图形和文本两种方式进行显示，并可根据使用习惯随意转换显示模式。
4.所有的受控设备在中央操作站停止工作时，均可以由现场的DDC实现控制。
5.所有的调节水阀的选定均要根据设计院提供的参数和图纸计算选定。
6.每台DDC应留有不少于20％的冗余量，以便日后的扩充。
7.楼宇自控系统所需操作台及UPS电源由机房工程负责提供。
8.要求系统具有较高的性能价格比来保证经济性；系统简单易用、配置灵活、方便扩展、界面友好（汉化彻底，符合Windows操作习惯），从编程到调试均对用户开放，系统要有丰富的画面和应用程序库，便于编程、调试。
第二节设计标准及规范✧GB50057-94建筑物防雷设计规范（2000年版）✧GB / T50311-2000建筑与建筑群综合布线系统工程设计规范✧GB / T50314-2000智能建筑设计标准✧GBJ-19-87采暖通风与空气调节设计规范✧GBJ79-85工业企业通信接地技术规范✧GBJ232-82电气安装工程施工验收规范✧JGJ / T16-92民用建筑电气设计规范✧建设部1997-290建筑智能化系统工程设计管理暂行规定✧国家及有关部委颁发的有关设计规范、施工及验收规范、规定和安装标准除非在本技术说明书中另有说明，系统深化设计及所提供的设备、材料必须符合厂商所在国的国家标准、等级，且不能低于中国有关部门规定的工业标准和国际标准化组织的标准。
第三节技术要求3.1监控范围纳入楼宇自动化系统监控的对象包括：冷冻站系统，空调新风系统-空气处理系统，送排风机监控系统，给排水系统，电梯监测系统，变配电监测系统，热交换系统。
楼宇自控系统（BAS）Post By：2010/5/6 16:44:00 [只看该作者]摘要：楼宇自动化系统(BAS)又称建筑设备自动化系统，主要是用以对建筑物内的空调系统、给排水系统、照明系统、变配电系统以及电梯等系统设备进行集中监视、控制与管理的综合系统，一般为集散结构，即分散控制、集中管理；它是能否为人们提供一健康、舒适、高效的建筑环境的关键，故该系统的设计对一智能化大厦而言举足轻重。
关键词：BAS系统智能化1 引言智能化大厦是写字楼等公共建筑发展的一个趋势，是科技高度发展的结晶。
它由三个子系统组成：楼宇自动化系统(Building Aut omation System)、通讯自动化系统(Communication Automation S ystem)和办公自动化系统(Office Automation System)。
在国内，又将消防自动化系统(Fire Automation System) 和安保自动化系统(S ecurity Automation System)从楼宇自动化系统中独立出来，构成智能化大厦的五个子系统，这就是通常所说的5A智能化大厦。
楼宇自动化系统(BAS)又称建筑设备自动化系统，主要是用以对建筑物内的空调系统、给排水系统、照明系统、变配电系统以及电梯等系统设备进行集中监视、控制与管理的综合系统，一般为集散结构，即分散控制、集中管理；它是能否为人们提供一健康、舒适、高效的建筑环境的关键，故该系统的设计对一智能化大厦而言举足轻重。
2 是否采用BAS系统是否采用BAS系统，是建筑发展商和设计工程师首先要面对的问题，一般可以从以下几个方面考虑：(1)特别重要的，且具有—定规模的建筑，为保证其所属设备及安全系统具有较高的可靠性要求可以考虑采用BAS系统；(2)BAS系统的一次性投资能控制在项目总投资2％以下时可以考虑采用BAS系统；(3)能耗较大的建筑(如上万平方米，采用全空调系统的建筑)，BA S系统的初投资可以在五年内收回时可以考虑采用BAS系统；(4)多功能的大型租赁性建筑可以考虑采用BAS系统；(5)当设备的控制与管理比较复杂，人工手动方式难以完成，必须依靠汁算机控制时，可以考虑采用BAS系统；(6)当采用BAS系统时，其投资与可靠性综合指标优于其他可采用的系统时，可以考虑采用BAS系统3 BAS系统的优点与目前工程中存在的问题3.1 BAS系统具有如下优点：(1)提高大楼的管理水平现代化的大楼，设备众多，且散落于大楼的各个角落，大楼的设备管理相当困难，有些设备如吊装于吊顶内部的新风机组，其送风温度靠人根本无法调节，BAS则可很容易地解决这些问题，使大楼的设备管理维持在一个较高水平；(2)降低工作人员的劳动量现代化大楼里的众多设备，依靠人力维持日常检修，劳动量巨大，需要相当多的工作人员，BAS系统则能自动诊断设备是否发生故障，因而只需少量工作人员即可维护设备管理；(3)节约能耗BAS系统通过及时调整大楼内设备的运行状况和数量，关闭不需要运行的设备，可以节约大量能耗。
筑龙网ww w.zhu l on g.c om目 录第一章 BACnet 协议简介............................................................................................. 1 1.1 BACnet 协议产生的背景................................................................................. 1 1.2 B AC net 协议体系结构 .............................................................................. 2 1.3 B A C n e t 协议的技术特点.............................................................................. 2 1.4 美国艾顿科技公司简介.................................................................................... 3 第二章 BACtalk 系统概要................................................................................................... 4 2.1 B A C tal k 系统的网络结构 ........................................................................... 4 2.2 B AC tal k 系统的组成要素 ........................................................................... 4 2.3 B A C t a l k 系统的技术要点........................................................................... 5 第三章 建筑设备监控系统设计.......................................................................................... 7 3.1 建筑设备监控系统设计说明................................................................................. 7 3.2 建筑设备监控系统设计流程 (8)3.3 建筑设备监控系统设计规范……………………………………………………………………… 9 第四章 BACtalk 系统产品介绍 ……………………………………………………………………………… 104.1 BACtalk 监控终端……………………………………………………………………………… 10 4.1.1 BACtalk for Windows ………………………………………………………………………… 10 4.1.2 VisualLogic 图形化编程环境………………………………………………………………… 11 4.1.3 Viewport ………………………………………………………………………………………… 12 4.2 BACtalk 网络控制设备…………………………………………………………………………… 15 4.2.1 网络控制器LSi ……………………………………………………………………………… 15 4.2.2 路由器………………………………………………………………………………………… 17 4.2.3 MS/TP 局域网中继器 ……………………………………………………………………… 17 4.3 BACtalk 系统网关产品 ………………………………………………………………………… 19 4.4 BACtalk 可编程控制器 ……………………………………………………………………… 20 4.4.1 VLC 控制器应用概要……………………………………………………………………… 20 4.4.2 VLC 控制器命名规则……………………………………………………………………… 21 4.4.3 VLC 控制器性能一览表…………………………………………………………………… 22 4.5 温度传感器………………………………………………………………………………… 23 4.5.1 Microset 、、MicrosetII 壁挂式传感器 (23)4.5.2 Microtouch 壁挂式传感器 ........................................................................... 25 4.5.3 防护式壁挂传感器.......................................................................................... 26 4.5.4 配件传感器................................................................................................... 27 4.5.5 手持式服务工具 (28)第五章 BACtalk 系统网络设计................................................................................. 29 5.1 BACtalk 产品器件编址 .................................................................................... 29 5.1.1 BACnet 网络编址.......................................................................................... 29 5.1.2 BACtalk 产品相关编址 .............................................................................. 32 5.2 一个BACnet 互联网实例 ............................................................................................. 33 第六章 BACtalk 系统的应用 .................................................................................... 34 6.1 BACtalk 系统应用方案举例 ....................................................................................... 34 6.1.1 空调机组控制原理图....................................................................................... 34 6.1.2 新风机组控制原理图....................................................................................... 35 6.1.3 冷冻站控制原理图.......................................................................................... 36 6.1.4 给排水系统控制原理图.................................................................................... 37 6.1.5 换热站控制原理图.......................................................................................... 38 6.1.6 变风量系统控制原理图 (39)筑龙网ww w.zhu l on g.c om6.1.7 变配电系统控制原理图 (40)重要的安全信息和安装注意事项阅读所有说明安装设备前请仔细阅读所有的说明，不完全遵守说明可能引起设备损坏或或出现危险情况。

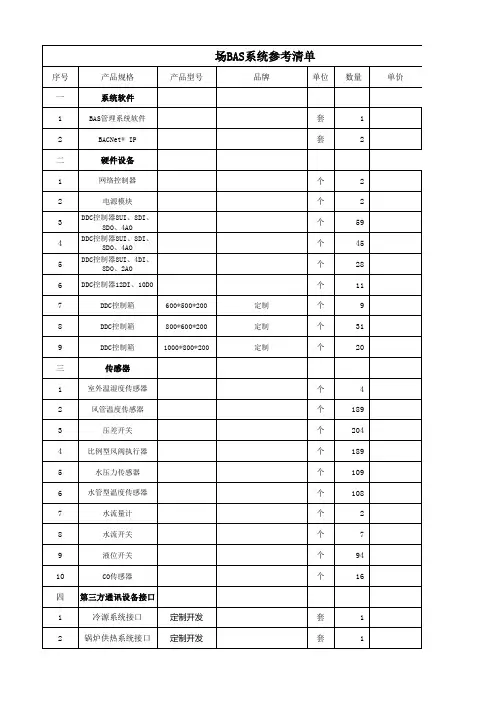

楼宇设备自控系统（BAS）硬件要求1.一般要求A. BAS须利用高速数据通讯网络为系统提供讯息传送。
与此数据通讯网络连接的设备有直接数字式控制器(DDC)和操作员工作站(WORKSTATION)。
上述DDC分站须设置在各层之机电房或弱电房内，以太网交换机须设于弱电房或机房内，操作员工作站则设于地库一层中控室内。
B. 系统通讯网络速度不低于10Mbps传送速度。
C.D. 承包单位须提供包括任何需要一并安装之其它设备及接口设备以使工作站达到所定的效能。
而有关之工作站机柜，须配合现有之设备布置而制造，有关之费用亦包括在合约之内。
E. 系统网络须交接能源管理系统、变配电智能监控系统等的网络数据信号，以获得其数据参数提供监察及控制功能。
所有有关硬件及软件均包括在本合约内，本承包单位须协调有关分包单位以完整交接事宜。
2.系统容量本承包单位提供之系统须满足日后系统扩展用。
上述之扩展须无需另增传输电缆，分站，改变传感器或控制器，也不需要废弃或更换基本系统的任何部件。
即使日后扩容量高出预留扩容量亦只须增加DDC数量，不会影响整个系统结构。
系统的扩容量能增设不少于15%备用输入及输出连接口以满足日后有需要额外增加的监控点。
3.数据通讯网络系统A. 通讯网络须具有本规格说明书其它章节所提及的运行速度和网络特性为所规定的系统监控功能服务。
B. 网络控制器与工作站间的数据传输必须利用UTP-6电缆以TCP/IP协议传输。
网络控制器与现场DDC的数据传输必须使用总线传输。
C. 数据通讯网络系统须连续有效的对系统数据通讯提供可靠的监督。
不得使用被动的取决于讯号激发的搜索系统。
D. 任何通讯网络之中断或停止须被探测到并当作“故障”通知和显示于操作员工作站上，连同发生故障的时间，故障地址一并打印出来。
4.数字传输在系统上传输的BAS讯息须为纯数字方式，有关接点状态，指令指示（点整定调整，起动／停止，等），线路状态和其它条件的数据均须由不同的编码组成而不应取决于实际测得的脉冲间的时间。
BACnet for1000BAS楼宇自控楼宇自控管理系统一个完全开放的楼宇自控网系统SmartIO直接数字控制器(DDC)选型手册1000BAS楼宇自控管理系统深圳市万千楼宇自控设备有限公司是一家以高科技与生产制造、服务为主的楼宇自控设备公司，提供的产品楼宇自控设备和工业自动化控制产品。
1000BAS楼宇自控自控产品SmartIO系列控制器完全开放、可以直接整合在市面上Honeywell、江森、西门子楼宇自控系统中。
使用Honeuwell的编程软件，完全兼容现有市面上正在使用的楼宇自控系统，广泛应用于楼宇、宾馆、住宅及洁净厂房，在欧洲、美国、亚太地区有着众多的用户，具有业界领先的技术水平。
2012年，1000BAS楼宇自控推出其基于BACnet标准的SmartIO系列控制器，标准的BACnet IP、ms/tp小型DDC控制器，直接应用在Honeywell江森、西门子楼宇控制系统中，市场提供的又一个完全开放全新的解决方案。
1000BAS楼宇自控设备有限公司位于深圳经济特区，由早年从事楼宇自控行业的资深honeywell楼宇自控工程师、江森自控工程师、西门子楼宇自控工程师、清华大学等众多研发人员联合研发，主要业务为开发生产完全开放、直接适用Honeywell、江森、西门子系统的数字式DDC控制器，传感器及相关配套产品。
并在业界率先推出了符合BACnet通讯协议的产品——BACnet全兼容DDC控制器，符合公认的TCP/IC，BACnet工业标准结构。
因此，SmartIO的新旧产品兼容性很强，互换性好，可为使用者节省昂贵的系统升级费用，以保护投资者的投资回报。
SmartIO楼宇自控DDC控制器■BACnet IP BACnet mstp标准■直接适用Honeywell系统■直接适用江森系统■直接适用西门子系统■所有产品具有CE认证1000BAS楼宇自控控制器和图形操作站软件。
同时说明1000BAS楼宇自控系统的四层网络结构，及每一层的设备组成。
第一节1000BAS楼宇自控系统架构及组件为了更好的帮助您理解1000BAS楼宇自控BAS系统，我们将系统划分为三层网络结构，如图1.2。
管理层通过管理层来对楼宇控制系统的数据来进行监视和控制。
位于管理层的设备主要由图形操作站、系统服务器、客户端等。
BACnet for1000BAS楼宇自控服务器和客户端BACnet for1000BAS楼宇自控是运行在MicrosoftWindows操作系统上的操作站软件。
操作站可以通过几种方式直接连接到系统。
当有一个或几个操作站同时通过以太网连接到系统时，其中一台是系统服务器，其他是客户端。
服务器必须运行，客户端才能正常访问系统。
更多详细信息请查看BACnet for1000BAS楼宇自控操作员手册，编程手册，安装和使用手册，图形显示页面开发手册。
在1000BAS楼宇自控系统中就可以通过它使用标准的网页浏览器来访问和控制系统数据。
SmartIO内置WEB服务器，将数据转换为标准网页数据。
查看控制器文档获得更多的技术信息和配置信息。
SmartIO-B1概述SmartIO-B1是BACnet 路由器，它含有一个网络接口10M-100M 自适应。
MS/TP 网络信号要用透明传送的方式快速转发到网络接口。
SmartIO-B1可与SmartIO-C1,也可以与I830;I831之间的通讯，MS/TP 使用RS-485信号传输标准。
在MS/TP 网络上是主设备。
SmartIO-B1最大点节数32个设备。
SmartIO(I830、I831、I854)现场控制器，是完全符合BACnet 标准的控制器。
这些适用于空气处理机、VA VBox 、热泵、排风机、污水井、风机盘管等设备的控制。
概述I830是小型现场控制器，它有4UI、8BI、3AO、3BO 输入与输出。
I830控制器之间的通讯连接是通过两芯屏蔽双绞线连接的MS/TP 网络，MS/TP 使用RS-485信号传输标准。
在MS/TP 网络上是主设备。
4个模拟信号输入规格：NTC20K,NTC10K,PT1000,电压0～10V,用软件控制开关，具有高输入阻抗，最大24Vdc，≤2.5V 时逻辑状态为0；电流0~20mA，外部加500欧姆电电阻器；分辨率12比特。
3个模拟信号输出规格：电压0～10V,最大11V,±1Ma，分辨率12比特。
8个数字信号输入点，输入端口有光电隔离保护。
数字信号输入规格：≥5V 时逻辑状态为1。
3个数字信号输出规格：AC24V 信号，最大输出电流1A。
I831概述I831是小型控制器，它捅有12UI、3AO、3BO 输入与输出通道。
I831控制器之间的通讯连接是通过两芯屏蔽双绞线连接的MS/TP 网络，MS/TP 使用RS-485信号传输标准。
在MS/TP 网络上是主设备。
应用：12UI模拟信号输入规格：NTC20K,NTC10K,PT1000,电压0～10V,用软件控制开关，具有高输入阻抗，最大24Vdc，≤2.5V 时逻辑状态为0；电流0~20mA，外部加499欧电阻器；分辨率12比特。
3个模拟信号输出规格：电压0～10V,最大11V,±1Ma，分辨率12比特。
数字信号输入点用软件包设置，输入端口有光电隔离保护。
数字信号输入规格：≥5V 时逻辑状态为1。
3个数字信号输出规格：AC24V 信号，最大输出电流1A。
SmartIO-C1概述SmartIO-C1是网络管理器，它含有一个10M-100M自适应网络端口，一个MSTP端口管理MS/TP网络，并可以使用软件Honeywell WEB-AX编程。
所有DDC程序编写在网络管理器里面。
SmartIO-C1与I830;I831之间的通讯连接是通过两芯屏蔽双绞线连接的MS/TP网络，MS/TP使用RS-485信号传输标准。
SmartIO-C1最大点数256点。
软件特性时间程序对每周，节假日等进行时间排程，每个排程可通过图形日历进行编辑。
报警报警显示优先于当前运行的应用程序。
通过Modem拨出报警到远端站点。
根据报警类型可制定报警处理。
支持报警邮件发送功能。
网络与互联性BACnet以太网,MS/TP,PTP,Annex J,BACnet/lP,综合与互用性符合BACnet。
编程工具Niagara AX编程工具Niagara AX编程工具专门为楼宇控制系统开发的开放式编程工具,它为SmartIO-C1控制器,SmartIO-C1控制器提供强大的编程工能。
可以实现本地控制功能和远程管理功能。
Niagara AX 编程工具WEBs AX 可向Honeywell 公司购买.Niagara AX 可向Tridium 公司购买.附录AHU控制制冷，三级电加热和除湿示意图和点表操作描述占有模式当占有指令置于ON 时，占有模式被激活(通常该指令由控制器发出，例如具有时间表的全局控制器)。
如果发生通讯故障，现场控制器默认为占有模式。
也可以通过强制启用占有模式，强制指令可以通过智能型传感器，或者由操作站或全局控制器送出。
Schedule 设备表送风机控制指令和报警送风机启动指令送出20秒，送风流量开关状态为OFF 时，触发送风机报警信号。
该报警信号必须通过图形显示页面手动重置。
占有模式，或者制冷指令触发，或者加热指令触发，送风机控制指令被激活。
送风机报警，过滤网压差报警，烟雾探测器报警或者手动关闭指令触发，风机操作将被锁定。
如果风阀位于关闭位置，送风机控制指令不能被激活。
送风机控制使用PI 控制模块调节风机速度，保持在送风管道压力在当前送风压力设定值。
每次风机启动时，PI 控制模块积分常数被重置。
用户可设定最小风机转速来限制风机速度。
当风机关闭时，风机速度控制指令设定为0。
除湿送风机开启至少3分钟，加热模式没有触发时允许除湿。
使用PI 控制模块控制除湿指令。
回风温度控制信号使用PI 控制模块生成回风温度控制信号，去调解冷水阀和开启3级电加热器，保持回风温度在回风温度设定值。
冷水阀和电加热器互锁当风机关闭时，驱动冷水阀置于关闭位置，电加热器逐级关闭。
如果送风温度超出安全限制，高温断路开关关闭电加热器。
如果没有风流量探测信号，关闭电加热器。
风阀控制占有模式时，或者制冷指令触发或加热指令触发，驱动风阀打开。
送风机关闭时，驱动风阀到关闭位置。
设备编号描述风管温度传感器风管湿度传感器BACnet 现场控制器(DDC)BACnet 全局控制器调节阀空气压差开关高温断路开关风流量开关风管烟雾探测器空气压力变送器变频器附录PAU控制PAU控制（单制冷）示意图和点表操作描述占有模式当占有指令置于ON 时，占有模式被激活(通常该指令由控制器发出，例如具有时间表的全局控制器)。
如果发生通讯故障，现场控制器默认为占有模式。
也可以通过强制启用占有模式，强制指令可以通过智能型传感器，或者由操作站或全局控制器送出。
设备表送风机控制指令和报警送风机启动指令送出20秒，送风流量开关状态为OFF 时，触发送风机报警信号。
该报警信号必须通过图形显示页面手动重置。
占有模式，或者制冷指令触发，或者加热指令触发，送风机控制指令被激活。
送风机报警，过滤网压差报警，烟雾探测器报警或者手动关闭指令触发，风机操作将被锁定。
如果风阀位于关闭位置，送风机控制指令不能被激活。
送风机控制使用PI 控制模块调节风机速度，保持在送风管道压力在当前送风压力设定值。
每次风机启动时，PI 控制模块积分常数被重置。
用户可设定最小风机转速来限制风机速度。
当风机关闭时，风机速度控制指令设定为0。
送风温度控制信号使用PI 控制模块生成回风温度控制信号，去调解冷水阀，保持回风温度在回风温度设定值。
冷水阀控制根据送风温度控制信号调节冷水阀开度。
送风机关闭时，驱动冷水阀到关闭位置。
风阀控制占有模式时，或者制冷制冷触发或加热指令触发，驱动风阀打开。
送风机关闭时，驱动风阀到关闭位置。
设备编号描述风管温度传感器BACnet 现场控制器(DDC)BACnet 全局控制器调节阀空气压差开关风管烟雾探测器空气压力变送器变频器附录冷冻站系统冷冻站系统示意图和点表操作描述概述本示例包括两台冷水主机，两台冷却泵，两台冷冻泵(一用一备)，两台冷却塔。
冷却塔变频控制。
设备表系统控制信号设备编号描述浸入式传感器水流开关流量计BACnet 扩展型控制器和现场控制器调节阀压差变送器调节型旁通阀变频器一般来说，当任何一台空调机需求冷冻水来制冷时，可在控制器内编程激活冷冻负荷需求信号。
Lead/Lag Equipment Select领先/滞后设备选择系统包括两台冷冻水泵，正常情况下只需求一台。
一台泵领先启动，另一台泵作为备用泵报警时启动。
下次启动时两台泵启动顺序进行切换。
