数控直流恒流源的设计

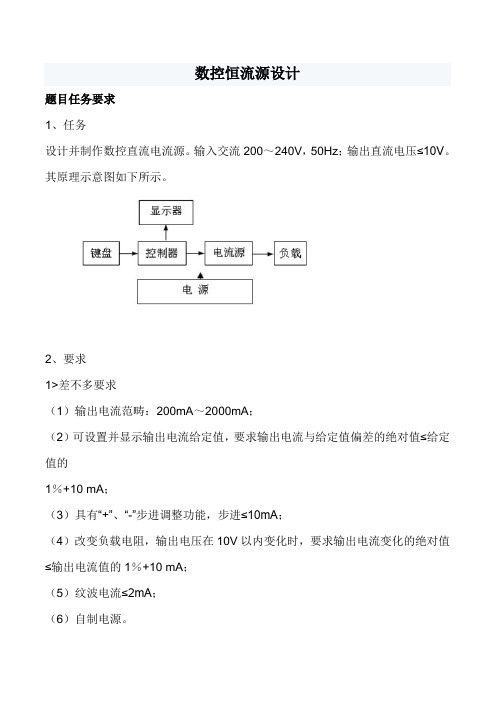

数控恒流源设计题目任务要求1、任务设计并制作数控直流电流源。

输入交流200～240V，50Hz；输出直流电压≤10V。

其原理示意图如下所示。

2、要求1>差不多要求（1）输出电流范畴：200mA～2000mA；（2）可设置并显示输出电流给定值，要求输出电流与给定值偏差的绝对值≤给定值的1％+10 mA；（3）具有“+”、“-”步进调整功能，步进≤10mA；（4）改变负载电阻，输出电压在10V以内变化时，要求输出电流变化的绝对值≤输出电流值的1％+10 mA；（5）纹波电流≤2mA；（6）自制电源。

2>发挥部分（1）输出电流范畴为20mA～2000mA，步进1mA；（2）设计、制作测量并显示输出电流的装置(可同时或交替显示电流的给定值和实测值)，测量误差的绝对值≤测量值的0.1％+3个字；（3）改变负载电阻，输出电压在10V以内变化时，要求输出电流变化的绝对值≤输出电流值的0.1％+1 mA；（4）纹波电流≤0.2mA；（5）其他。

总体方案用单片机和FPGA数控恒流源。

通过键盘预置电流值，单片机输出相应的数字信号给D/A转换器，D/A转换器输出的模拟信号送到运算放大器，操纵主电路电流大小。

实际输出的电流再通过采样电阻采样变成电压信号，A/D转换后将信号反馈到单片机中。

单片机将反馈信号与预置值比较，依照两者间的差值调整输出信号大小。

如此就形成了反馈调剂，提高输出电流的精度。

本方案可实现题目要求，当负载在一定范畴内变化时具有良好的稳固性，而且精度较高。

具体电路设计1.电源电路操纵部分供电电源电路还需要大功率供电电源，专门为VMOS管供电。

因为负载中最大电流要达到2A，输出直流电压≤10V，因此该电源的输出功率至少要大于210=20W。

作为大功率电源，我们选用220V-16V/50W的变压器，稳压芯片是金属封装的三端可调稳压芯片LM317K STEEL P+，理论上安装散热片后最大输出电流可达3.4A，经实际测试，能够输出2A电流的指标。

一、方案论证根据题目要求，下面对整个系统的方案进行论证。

方案一：采用开关电源的恒流源采用开关电源的恒流源电路如图1.1所示。

当电源电压降低或负载电阻Rl降低时，采样电阻RS上的电压也将减少，则SG3524的12、13管脚输出方波的占空比增大，从而BG1导通时间变长，使电压U0回升到原来的稳定值。

BG1关断后，储能元件L1、E2、E3、E4保证负载上的电压不变。

当输入电源电压增大或负载电阻值增大引起U0增大时，原理与前类似，电路通过反馈系统使U0下降到原来的稳定值，从而达到稳定负载电流Il的目的。

图1.1 采用开关电源的恒流源优点：开关电源的功率器件工作在开关状态，功率损耗小，效率高。

与之相配套的散热器体积大大减小，同时脉冲变压器体积比工频变压器小了很多。

因此采用开关电源的恒流源具有效率高、体积小、重量轻等优点。

缺点：开关电源的控制电路结构复杂，输出纹波较大，在有限的时间内实现比较困难。

方案二：采用集成稳压器构成的开关恒流源系统电路构成如图1.2所示。

MC7805为三端固定式集成稳压器，调节，可以改变电流的大小，其输出电流为：，式中为MC7805的静态电流，小于10mA。

当较小即输出电流较大时，可以忽略，当负载电阻变化时，MC7805改变自身压差来维持负载通过的电流不变。

优点：该方案结构简单，可靠性高缺点：无法实现数控。

方案三：单片机控制电流源方案恒流源电路由N沟道的MOSFET、高精度运算放大器、采样电阻等组成，其电路原理图如图1.3所示。

利用功率MOSFET的恒流特性，再加上电流反馈电路，使得该电路的精度很高。

图1.3 恒流源电路该电流源电路可以结合单片机构成数控电流源。

通过键盘预置电流值，单片机输出相应的数字信号给D/A转换器，D/A转换器输出的模拟信号送到运算放大器，控制主电路电流大小。

实际输出的电流再通过采样电阻采样变成电压信号，A/D转换后将信号反馈到单片机中。

单片机将反馈信号与预置值比较，根据两者间的差值调整输出信号大小。

（数控加工）数控直流电流源设计报告数控直流电流源一、设计任务和技术要求1.设计壹个数控直流电流源。

2.输出电流0～99mA，手动步进1mA增、减可调，误差不大于0.01mA。

3.具有输出电流大小的数码显示。

4.负载供电电压+12V，负载等效阻值100Ω。

5.电路应具有对负载驱动电流较好的线性控制特性。

6.设计电路工作的直流供电电源电路。

二、系统原理概述本设计要求设计出壹个数控的直流电源，且且输出电流为0～99mA，能够手动控制增减。

在此采用数模转换的原理，只要产生和0～99mA电流相对应的数字量（我们取数字量为0～99），再使用D/A转换器转换为模拟电压量，最后再用V/I转换器将电压量转换为和电压量相对应的电流量即可。

为控制输出电流手动步进为1mA增、减可调，我们只要保证数字量（0～99）——电压量（0～9.9V）——电流量（0～99mA）相对应，通过控制数字量手动增减步进为1可调即可。

综上，整个系统的原理框图如图壹所示：图一系统原理框图三、方案论证1.直流稳压电源电路单元小功率稳压电源由电源变压器、整流电路、滤波电路和稳压电路四个部分组成。

如图二所示：图二稳压电源组成示意图方案壹：输出可调的开关电源开关电源的功能元件工作在开关状态，因而效率高，输出功率大；且容易实现短路保护和过流保护，可是电路比较复杂，设计繁琐，在低输出电压时开关频率低，纹波大，稳定度极差，因此在本设计中不适合此方案。

方案二：由固定式三端稳压器组成由固定式三端稳压器（7805、7812、7912）输出脚V0、输入脚V i和接地脚GND组成，它们的输入端接电容能够进壹步滤波，输出端接电容能够改善负载的瞬间影响，且且此电路也比较稳定，实现简单。

因此在此采用方案二，电路原理图如图三所示：图三固定三端式直流稳压电源电路2.手动增减数字量产生单元方案壹：74LS163为可预置的4位二进制同步加法计数器。

采用俩片74LS163运用反馈清零或者反馈置数法构成十进制计数器，再将俩片73LS163构成2位十进制加法计数器。

数控直流恒流电源（E）一、任务设计并制作一个数控直流恒流电源，其原理示意图如下图所示。

二、要求1.基本要求（1）24VDC供电（可以使用成品稳压电源或者自制），输出电流范围： 0mA～1000mA；（2）带负载能力：≥10Ω（在负载电阻5Ω时，效率≥70%）；（3）具有“+”、“-”步进调整按键，能够调整输出电流，设置范围0mA～1000mA，其步进值为10mA；（4）能够数字显示输出电流给定值和实际输出电流值，要求实际输出电流与显示的电流值之差的差值小于5mA；（5）改变负载电阻大小（10Ω～15Ω之间可调节），要求输出电流稳态误差值小于5mA。

2.发挥部分（1）输出电流范围扩展为0mA～2000mA，步进为1mA；（2）具有供电电源电压值、电流值、输出电流值、负载两端电压值显示功能（要求实际输出电流与显示电流值的差值小于1个读数值）；（3）改变负载电阻（10Ω～5Ω之间可调节）时，实际输出电流值与给定电流值间的差值小于1mA；（4）改变输入电源电压（增加或减少20%），直流数控恒流源输出变化应小于2%；（5）进一步提高数控直流恒流源效率使其达到85%以上；（6）恒流电源具有开路、短路保护及报警功能；（7）创新性。

三、评分标准四、说明1. 需留出恒流电源输出电流和电压测量端子。

目录目录 (1)摘要 (2)方案讨论 (3)理论分析与论证 (4)硬件电路设计与参数计算 (4)电压转换恒定电流电路 (5)DC-DC转换电路 (5)采样测试电路 (6)软件设计 (6)系统测试结果与分析 (7)创新点论述 (8)摘要本作品设计的数控直流恒流电源是由DC-DC转换模块，电压转换电流模块，采样测试模块，键盘及显示模块和单片机控制模块组成。

负载中输出的电流可以设定并且可以从0开始进行手动调节，在10欧负载的条件下的最大输出电流可以达到2A。

利用MC434063构成升压和降压电路来实现对不同模块的供电。

OP07引入电流串联负反馈将电压转换成电流，把三极管2N3055和5069进行复合来增大输出负载的电流，利用ATMEGA128单片机进行D/A转换来输出不同的电压，从而实现对输出电流的控制。

数控恒流源的设计摘要：本设计采用STC单片机STC12C5A60S2作为直流恒流源的控制、显示和输出电流检测核心，实现了0A到2A数控可调直流恒流源。

系统的显示部分采用数码管实时显示设定电流值和实测电流值；输出电流控制采用STC12C5A60S2单片机的D/A口输出模拟量；电流测量采用基本没有温度漂移的康锰铜电阻丝作为精密取样电阻，利用TLV2543的A/D输入口进行电流检测和监控。

硬件电路恒流部分的控制端采用多个精密运算放大OP07接成闭环反馈控制形式，受控部分采用达林顿管进行扩流、精确输出设定电流。

电源部分采用大功率变压器供电，多级电容滤除纹波干扰；电源输出采用三端稳压芯片进行稳压，并且利用大功率达林顿管进行扩流以满足后级功率需求。

关键字：STC12C5A60S2 恒流源一、方案论证如题目要求，系统主要由控制器模块、电源模块、电流源模块、负载模块及键盘显示模块构成，下面分别论证这几个模块的选择。

1、控制模块的选择方案方案一：采用AT89C51单片机进行控制。

本设计需要使用的软件资源比较简单，只需要完成数控部分、键盘输入以及显示输出功能。

采用AT89C51进行控制比较简单，但是51单片机内存只有2k，程序比较多时可能存储不够。

方案二：采用STC12C5A60S2单片机进行控制。

STC12C5A60S2单片机具有强大功能的16位微控制器，它内部集成10位ADC和2通道10位 DAC，可以直接用于电流测量时的数据采集，以及数字控制输出；I/O口资源丰富，可以直接完成对键盘输入和显示输出的控制；存储空间大，能配合LCD液晶显示的字模数据存储。

采用SPCE061A单片机，能将相当一部分外围器件结合到一起，使用方便，抗干扰性能提高。

鉴于上面分析，本设计采用方案二。

2、电流源模块的选择方案方案一：由晶体管构成镜像恒流源该电路的缺点之一在于电流的测量精度受到两个晶体管的匹配程度影响，其中涉及到比较复杂的工艺参数。

数控直流恒流源设计报告本系统以直流电流源为核心，AT89s52单片机为主控制器，通过键盘来设置直流电源的输出电流，设置步进等级可达1mA，并可由液晶显示电流设定值和实际输出电流值。

本系统由单片机程控设定数字信号，经过D/A转换器（tlv5618）输出模拟量，再经过运算放大器隔离放大，控制输出功率管的基极，随着功率管基极电压的变化而输出不同的电流。

单片机系统还兼顾对恒流源进行实时监控，输出电流经过电流/电压转换后，通过A/D转换芯片，实时把模拟量转化为数据量，再经单片机分析处理，通过数字量形式的反馈环节，使电流更加稳定，这样构成稳定的压控电流源。

实际测试结果表明，本系统能有效应用于需要高稳定度的小功率恒流源的领域关键字压控恒流源智能化电源闭环控制设计任务与要求1.1设计任务设计并制作一个数控直流电流源。

输入的交流电压220～240V,50Hz；输出的直流电压≤10V。

其原理示意图1如下所示。

图1 设计任务示意图1.2技术指标基本要求：（1）要求电压输出范围：200～2000mA；（2）可设置并输出电流给定值，要求输出电流和给定电流的偏差的绝对值≤给定值的1%+10mA；（3）具有“+”、“-”步进调整功能，步进≤10mA；（4）改变负载电阻，输出电压在10V以内变化时，要求输出电流的变化的绝对值≤ 输出电流的1%+10mA；（5）纹波电流≤ 2mA；（6）自制电源。

发挥部分：（1）输出电流范围为20~2000mA，步进为1mA；（2）设计、制作测量并显示输出电流的装置（可同时或交替显示电流的给定值或实测值），测量误差的绝对值≤测量值的0.1%+3个字；（3）改变负载电阻，输出电压在10V以内变化时，要求输出电流变化的绝对值≤ 输出电流的0.1%+1mA；（4）纹波电流≤0.2mA;（5）其他。

2．方案比较与论证2.1.1各种方案比较与选择方案一：采用中小规模集成电路构成的控制电路。

由三段可调式集成稳压器构成的恒流源。

数控直流电流源设计一．总体设计方案经初步分析设计要求，得出总体电路由以下几部分组成：电源模块，控制模块（包括AD、DA转换）恒流源模块，键盘模块，显示模块。

以下就各电路模块给出设计方案。

1 控制部分方案方案一：采用FPGA作为系统的控制模块。

FPGA可以实现复杂的逻辑功能，规模大，稳定性强，易于调试和进行功能扩展。

FPGA采用并行输入输出方式，处理速度高，适合作为大规模实时系统的核心。

但由于FPGA集成度高，成本偏高，且由于其引脚较多，加大了硬件设计和实物制作的难度。

方案二：采用单片机作为控制模块核心。

单片机最小系统简单，容易制作PCB，算术功能强，软件编程灵活，方便的实现程序的更新，自由度大，较好的发挥C语言的灵活性，可用编程实现各种算法和逻辑控制，同时其具有功耗低、体积小、技术成熟和成本低等优点。

基于以上分析，选择方案二,利用MSP430单片机将电流步进值或设定值通过换算由D/A转换，驱动恒流源电路实现电流输出。

输出电流经处理电路作A/D转换反馈到单片机系统，通过补偿算法调整电流的输出,以此提高输出的精度和稳定性。

在器件的选取中，D/A转换器选用12位优质D/A转换芯片 TLV5618，直接输出电压值，且其输出电压能达到参考电压的两倍，A/D转换器则可直接使用430单片机开发板内部的ADC12直接编程进行使用。

2.恒流源模块设计方案方案一：由三端可调式集成稳压器构成的恒流源；这样设计的电路结构简单，调试方便，价格便宜，但是精密的大功率数控电位器难购买。

方案二：由数控稳压器构成的恒流源；方案三：采用集成运放的线性恒流源；该恒流源输出的电流与负载无关, 通过使用两块构成比较放大环节，功率管构成调整环节，利用晶体管平坦的输出特性和深度的负反馈电路可以得到稳定的恒流输出和高输出阻抗，实现了电压—电流转换。

综合考虑，采用方案三3 显示模块设计方案方案一：使用LED数码管显示。

数码管采用BCD编码显示数字，对外界环境要求低，易于维护。

数控直流恒流源的设计与制作数控直流恒流源的设计与制作本数控直流恒流源系统输出电流稳定，输出电流可在20mA~2000mA范围内任意设定，不随负载和环境温度变化，并具有很高的精度，输出电流误差范围±4mA，因而可实际应用于需要高稳定度小功率直流恒流源的领域。

1 系统原理及理论分析1.1单片机最小系统组成单片机系统是整个数控系统的核心部分，它主要用于键盘按键管理、数据处理、实时采样分析系统参数及对各部分反馈环节进行整体调整。

主要包括AT89S52单片机、模数转换芯片ADC0809、12位数模转换芯片AD7543、数码管显示译码芯片74LS47与74LS138等器件。

1.2系统性能本系统的性能指标主要由两大关系所决定，设定值与Ａ/Ｄ采样显示值（系统内部测量值）的关系。

内部测量值与实际测量值的关系，而后者是所有仪表所存在的误差。

1.3恒流原理数模转换芯片AD7543是12位电流输出型，其中OUT1和OUT2是电流的输出端。

为了实现数控的目的，可以通过微处理器控制AD7543的模拟量输出，从而间接改变电流源的输出电流。

从理论上来说，通过控制AD7543的输出等级，可以达到1mA的输出精度。

但是本系统恒流源要求输出电流范围是20mA~2000mA，而当器件处于2000mA的工作电流时，属于工作在大电流状态，晶体管长时间工作在这种状态，集电结发热严重，导致晶管值下降，从而导致电流不能维持恒定。

为了克服大电流工作时电流的波动，在输出部分增加了一个反馈环节来控制电流稳定，减小电流的波动，此反馈回路采用数字形式反馈，通过微处理器的实时采样分析后，根据实际输出对电流源进行实时调节。

经测试表明，采用常用的大功率电阻作为采样电阻R0，输出电流波动比较大，而选用锰铜电阻丝制作采样电阻，电流稳定性得到了改善。

电路反馈原理如下图所示。

2 总体方案论证与比较方案一：采用各类数字电路来组成键盘控制系统，进行信号处理，如选用CPLD等可编程逻辑器件。

数控直流电流源设计摘要：目前电源技术已逐步发展成为一门多学科互相渗透的综合性技术学科，它对现代通讯、电子仪器、计算机、工业自动化、电力工程、国防及某些高新技术提供高质量、高效率、高可靠性的电源起着关键作用。

针对数控直流恒流源的设计进行了探讨,其中涉及恒流电路、SOC系统和电源供给等。

结果表明,在200～2 000 mA的电流范围内,实现了1 mA的恒流精度或更高。

恒流源是仪器仪表和电子电路领域广泛运用的一种电子设备，基于MCS51单片机的数控恒流源。

通过键盘预置电流值，经单片机将数据送至液晶显示LED和D/A转换模块。

将对应电压量送至恒流源模块，作为其可控输入电压量。

恒流源模块负载输出端的电压通过差放，再经过A/D 转换送至单片机进行比较。

通过单片机的控制，实现电流的步进控制和输入输出的改变。

关键字MCS51，直流电源，数控一、绪论随着电子技术的发展，数字电路应用领域的扩展，现今社会，产品智能化、数字化已经成为一种趋势，设备的性能，价格，发展空间等备受人们的关注，尤其对电子设备的精密度和稳定度最为关注。

想能耗的电子设备，首先离不开稳定的电源，电源的稳定度越高，设备和外围条件越优越，那么设备的寿命更长。

基于此，人们对于数控直流电源器件越迫切。

当今社会，数控恒压技术已经很成熟，但是恒流方面的技术才刚起步有待发展。

数控直流电流源能够很好地降低因元器件老化、温漂等原因造成的输出误差，输出电流在20—2000mA（可调）、输出电流可预置、输出电流信号可直接显示等功能。

硬件电路采用单片机为控制核心，利用闭环控制原理，电路组成闭环负反馈进行稳流，最终实现精度高、稳定性好、输出范围宽的要求。

二、方案设计1、系统的组成和原理（1）、系统的组成本电流源系统可分为电源电路、单片机控制器部分、A/D和D/A转换电路、电流源电路、键盘输入与LED显示等几部分，系统组成如图1所示。

图1（2）、系统设计的基本要求输入交流200～240V，50Hz；输出直流电压小于等于10V。

数控直流恒流源地设计与制作本数控直流恒流源系统输出电流稳定，输出电流可在20mA~2000m/范围内任意设定，不随负载和环境温度变化，并具有很高地精度，输出电流误差范围土4mA,因而可实际应用于需要高稳定度小功率直流恒流源地领域1系统原理及理论分析1.1单片机最小系统组成单片机系统是整个数控系统地核心部分，它主要用于键盘按键管理、数据处理、实时采样分析系统参数及对各部分反馈环节进行整体调整•主要包括AT89S52单片机、模数转换芯片ADC0809 12位数模转换芯片AD7543数码管显示译码芯片74LS47与74LS138等器件.b5E2RGbCAP1.2系统性能本系统地性能指标主要由两大关系所决定，设定值与A / D采样显示值（系统内部测量值）地关系.内部测量值与实际测量值地关系，而后者是所有仪表所存在地误差•1.3恒流原理数模转换芯片AD7543是12位电流输出型，其中0UT1和OUT2是电流地输出端•为了实现数控地目地，可以通过微处理器控制AD7543地模拟量输出，从而间接改变电流源地输出电流•从理论上来说，通过控制AD7543地输出等级，可以达到1mA地输出精度.但是本系统恒流源要求输出电流范围是20mA~2000mA而当器件处于2000mA地工作电流时，属于工作在大电流状态，晶体管长时间工作在这种状态，集电结发热严重，导致晶管“值下降，从而导致电流不能维持恒定.为了克服大电流工作时电流地波动，在输出部分增加了一个反馈环节来控制电流稳定，减小电流地波动，此反馈回路采用数字形式反馈，通过微处理器地实时采样分析后，根据实际输出对电流源进行实时调节.经测试表明，采用常用地大功率电阻作为采样电阻R0，输出电流波动比较大，而选用锰铜电阻丝制作采样电阻，电流稳定性得到了改善.电路反馈原理如下图所示.p1EanqFDPw2总体方案论证与比较方案一：采用各类数字电路来组成键盘控制系统，进行信号处理，如选用CPLD等可编程逻辑器件.本方案电路复杂，灵活性不高，效率低，不利于系统地扩展，对信号处理比较困难. 方案二：采用AT89S52单片机作为整机地控制单元，通过改变AD7543地输入数字量来改变输出电压值，从而使输出功率管地基极电压发生变化，间接地改变输出电流地大小.为了能够使系统具备检测实际输出电流值地大小，可以将电流转换成电压，并经过ADC0809进行模数转换，间接用单片机实时对电压进行采样，然后进行数据处理及显示•此系统比较灵活，采用软件方法来解决数据地预置以及电流地步进控制,使系统硬件更加简洁,各类功能易于实现,能很好地满足题目地要求•本方案地基本原理如图 2 所示.DXDiTa9E3d3模块电路设计与比较3.1恒流源方案选择方案一：采用恒流二极管或者恒流三极管，精度比较高，但这种电路能实现地恒流范围很小，只能达到十几毫安，不能达到题目地要求• 方案二：采用四端可调恒流源，这种器件靠改变外围电阻元件参数，从而使电流达到可调地目地，这种器件能够达到1~2000毫安地输出电流.改变输出电流，通常有两种方法：一是通过手动调节来改变输出电流，这种方法不能满足题目地数控调节要求；二是通过数字电位器来改变需要地电阻参数，虽然可以达到数控地目地，但数字电位器地每一级步进电阻比较大，所以很难调节输出电流•方案三：压控恒流源，通过改变恒流源地外围电压，利用电压地大小来控制输出电流地大小•电压控制电路采用数控地方式，利用单片机送出数字量，经过D/A转换转变成模拟信号，再送到大功率三极管进行放大.单片机系统实时对输出电流进行监控，采用数字方式作为反馈调整环节，由程序控制调节功率管地输出电流恒定•当改变负载大小时，基本上不影响电流地输出，采用这样一个闭路环节使得系统一直在设定值维持电流恒定•该方案通过软件方法实现输出电流稳定，易于功能地实现，便于操作，故选择此方案•电路原理图如图3所示.3.2反馈闭环方案选择RTCrpUDGiT方案一：采样电阻丄「上地电压-■ ■亠一，可知输出电流与采样电阻存在近似线性关系，因此可以从检测电阻，［上电压地大小来直接增减反馈深度.5PCzVD7HxA方案二：从采样电阻丄上得到一个反馈电压，由于采样电阻阻值比较小，在该电阻上地压降相应也小，为了提高系统控制地灵敏度，采用一级运算放大器对采样电压进行放大，再送到ADC0809进行A/D转换•数据由单片机系统进行相应处理，为了达到1mA步进，选用12位串行D/A转换器件AD7543可以满足题目要求，而且该芯片是采用串行数据传送方式，硬件电路简单•同时反馈系统控制灵活，易于达到1mA地步进要求•3.3控制单元方案选择由于要实现人机对话，至少要有10个数字按键和两个步进按键，考虑到还要实现其它地功能键，选用16按键地键盘来完成整个系统控制•显示部分采用8位LED数码管，而且价格便宜，易于实现•考虑到单片机地I/O端口有限，为了充分优化系统，采用外部扩展一片8155来实现键盘接口与显示功能电路原理如图4所示.jLBHrnAlLg3他1•和6W CS O46 6 OI 3US3 WEBOUTIOUT2恥A-thMD553S x-fli■**j|1-1K-»U2ZK4?・■?hbl-fZSW2ADCMK-6.4DBS占CCXZ丽S<AS)LEI™RTI*)I cgcxWE建t珈£31压控恒流源电路原理亠孝兰兰土m 亠亠■一主亠亠亠uzr>UD4 k0i EW 图4键盘及显示电路3.4电源方案选择方案一：用开关稳压电源给整机供电，此方案能够完成本作品电流源地供电 ，但开关电源比较复杂，而且体积也比较大，制作不便，因而此方案难以实现• 方案二：单片机控制系统以及外围芯片供电采用 78系列三端稳压器件，通过全波整流，然后进行滤波稳压.电流源部分由于要给外围测 试电路提供比较大地功率，因此必须采用大功率器件•考虑到该电流源输出电压在 10V 以内，最大输出电流不大于 2000mA ，由公式P=U*I 可以粗略估算电流源地功耗为20W.同时考虑到恒流源功率管部分地功耗 ，需要预留功率余量，因此供电电源要求能输出 30W 以上.为了尽量减少输出电流地纹波 ， 要求供电源要稳定，因此采用隔离电源，选用由LM338构成地高精度大电流稳压电源 •此方案输出电流精度高，能满足题目要求，而且简单实用，易于自制，故选用方案二•稳压电源原理如图5所示.3.5过压报警功能设计 为了使本数控直流电流源进一步智能化 ，考虑到要求输出电压不大于 10V ，因此系统测试部分设计了一个过压报警电路，用于对电压地实时监测 一旦有过压现象，控制器响应后会发出报警控制信号 •电路原理参见图3.4软件设计 根据实际地硬件电路，为了有效地减小纹波电流，用软件方法实现去峰值数值滤波，以减小环境参数对输出控制量地影响.软件设计主程序流程图和闭环比较子程序流程图；电流设置子程序流程图；键盘中断子程 序流程图；显示中断子程序流程图 .分别如下图所示. 根据本系统地实际要求软件设计可分为以下几个功能模块：4.1主程序模块MAIN:流程图如图6 所示.主程序负责与各子程序模块地接口和检查键盘功能号4.2闭环比较子程序模块 BIHUAN 流程图如图7所示.通过调用闭环比较子程序得出实际值与设定值地差值 ，如果是实际值大于设定值则将原来 地D / A 地入口数值减去这个差值再送去D/A 转换，如果是实际值小于设定值则把原来地D / A 地入口数值加上这个差值再送去转换 .如果输出值与设 定值仍然不一致，再将差值和设定值相加送 D/A 转换，以逐步逼近地形式使实际值和设定值相一致后通过 LED 把稳定地实际值显示出来.而逐步逼近.这也是结构化程序地要点（合理设置程序地顺序结构）通过键盘设置电流地大小，因为本系统最大输出电流是 2000m A ,所以该子程序兼有电流设 本系统采用外部中断1来实现实时扫描，使程序及时响应按键请求而无需顾虑其它程序无法考虑定时刷新显示，使得该显示子程序简单灵活，适用性广 .因此对本系统进行了全面地测试 ，分别为输出电流测试、步进电流测试、工作时间测试、负载阻值变化测试、纹波电流测试 .本系统测试采用地仪表如下：当测试系统电流分别 0〜200mA 和200mA ~2000mA 时，分别采用数字表DT 9801地200mA 档和10A 档.测试电压采用数字表XB-9208B 地2V 档和20V 档.测试纹波电流采用低频毫伏表DA — 16D 来测试纹波电压，但当测量值 与对应量程相差较大时，会有一定地误差.XHAQX74J0X 过程中地实际值不送显示因此减少了实际显示值地不稳定4.3电流设置子程序模块 SETUP 流程图如图8所示. 置合法性，也就是说设置电流不能大于 2000m A . 4.4键盘中断子程序模块 KEYSCAN 流程图如图9所示. 模块运行情况. 4.5显示中断子程序模块 LED:流程图如图10所示. 本系统采用定时中断 0来实现逐位动态显示,每位显示间隔固定为 2ms,使LED 输示非常稳定 5数据测试及分析数据测试是反映系统性能地重要指标比较以上两种方案地优缺点图2系统原理框图 ,方案二简洁、灵活、可扩展性好 能达到题目地设计要求，因此采用方案二来实现.LDAYtRyKfE03L M?4iO S9寻f-itOV=J二上』启血二5如加LM7SG5l\3 30fiu5稳压电源原理图9键盘中新子程序流程图版权申明本文部分内容，包括文字、图片、以及设计等在网上搜集整理.版权为个人所有This article in eludes some parts, in cludi ng text, pictures, and desig n. Copyright is pers onalOWn ership. rqynMZNXI用户可将本文地内容或服务用于个人学习、研究或欣赏，以及其他非商业性或非盈利性用途，但同时应遵守著作权法及其他相关法律地规定，不得侵犯本网站及相关权利人地合法权利.除此以外，将本文任何内容或服务用于其他用途时，须征得本人及相关权利人地书面许可，并支付报酬.EmxvxOtOcoUsers may use the contents or services of this article for pers onal study, research orappreciation, and other non-commercial or non-profit purposes, but at the sametime, they shall abide by the provisi ons of copyright law and other releva nt laws, and shall not infringe upon the legitimate rights of this website and its releva nt obligees. In additi on, whe n any content or service of this article is used for other purposes, written permission and remuneration shall be obtained from thepers on concerned and the releva nt obligee. sixE2yxpq5转载或引用本文内容必须是以新闻性或资料性公共免费信息为使用目地地合理、善意引用，不得对本文内容原意进行曲解、修改，并自负版权等法律责任.6ewMyirQFLReproducti on or quotati on of the content of this article must be reas on able and good-faithcitatio n for the use of n ews or in formative public free in formati on. It shall not misi nterpret ormodify the orig inal inten ti on of the content of this article, and shall bear legal liability suchas copyright. kavu42VRus。
