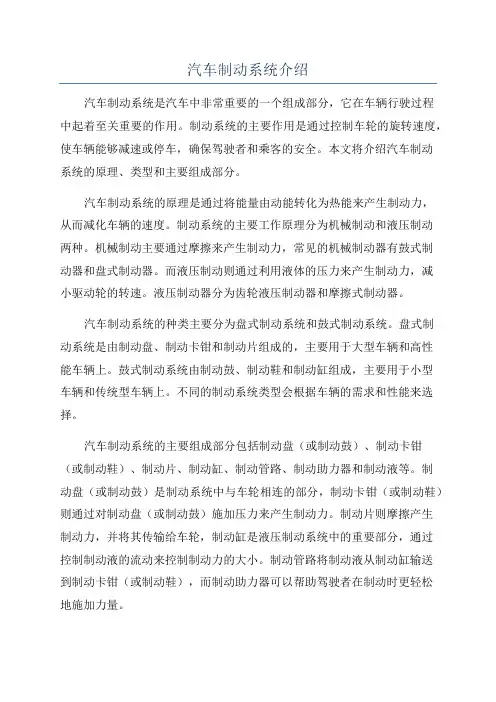

汽车制动系统介绍汽车制动系统是汽车中非常重要的一个组成部分,它在车辆行驶过程中起着至关重要的作用。
制动系统的主要作用是通过控制车轮的旋转速度,使车辆能够减速或停车,确保驾驶者和乘客的安全。
本文将介绍汽车制动系统的原理、类型和主要组成部分。
汽车制动系统的原理是通过将能量由动能转化为热能来产生制动力,从而减化车辆的速度。
制动系统的主要工作原理分为机械制动和液压制动两种。
机械制动主要通过摩擦来产生制动力,常见的机械制动器有鼓式制动器和盘式制动器。
而液压制动则通过利用液体的压力来产生制动力,减小驱动轮的转速。
液压制动器分为齿轮液压制动器和摩擦式制动器。
汽车制动系统的种类主要分为盘式制动系统和鼓式制动系统。
盘式制动系统是由制动盘、制动卡钳和制动片组成的,主要用于大型车辆和高性能车辆上。
鼓式制动系统由制动鼓、制动鞋和制动缸组成,主要用于小型车辆和传统型车辆上。
不同的制动系统类型会根据车辆的需求和性能来选择。
汽车制动系统的主要组成部分包括制动盘(或制动鼓)、制动卡钳(或制动鞋)、制动片、制动缸、制动管路、制动助力器和制动液等。
制动盘(或制动鼓)是制动系统中与车轮相连的部分,制动卡钳(或制动鞋)则通过对制动盘(或制动鼓)施加压力来产生制动力。
制动片则摩擦产生制动力,并将其传输给车轮,制动缸是液压制动系统中的重要部分,通过控制制动液的流动来控制制动力的大小。
制动管路将制动液从制动缸输送到制动卡钳(或制动鞋),而制动助力器可以帮助驾驶者在制动时更轻松地施加力量。
为了确保制动系统的正常工作和安全性,需要定期检查和维护制动系统。
这包括检查刹车片和刹车盘(或刹车鼓)的磨损情况,制动液的浓度和容量,制动管路的泄漏等。
在制动系统出现故障或异常时,驾驶者应立即修理和更换有关零部件。
总之,汽车制动系统是保证驾驶者和乘客安全的重要组件。
它的工作原理是将动能转化为热能来减速和停车。
汽车制动系统的类型包括盘式制动系统和鼓式制动系统,根据车辆的需求和性能进行选择。

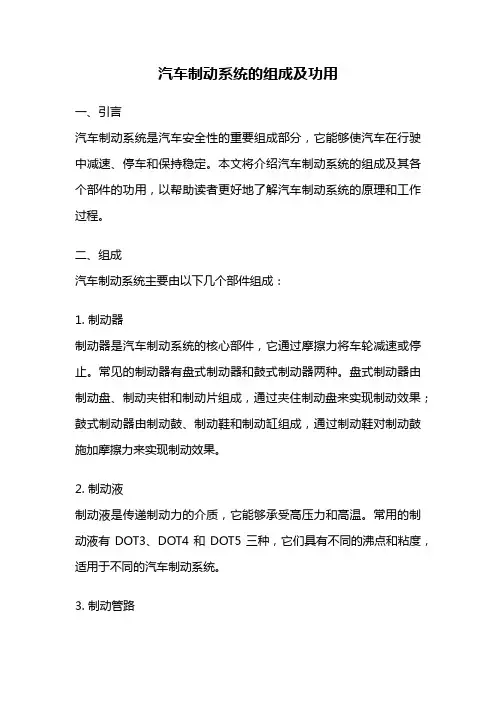

汽车制动系统的组成及功用一、引言汽车制动系统是汽车安全性的重要组成部分,它能够使汽车在行驶中减速、停车和保持稳定。
本文将介绍汽车制动系统的组成及其各个部件的功用,以帮助读者更好地了解汽车制动系统的原理和工作过程。
二、组成汽车制动系统主要由以下几个部件组成:1. 制动器制动器是汽车制动系统的核心部件,它通过摩擦力将车轮减速或停止。
常见的制动器有盘式制动器和鼓式制动器两种。
盘式制动器由制动盘、制动夹钳和制动片组成,通过夹住制动盘来实现制动效果;鼓式制动器由制动鼓、制动鞋和制动缸组成,通过制动鞋对制动鼓施加摩擦力来实现制动效果。
2. 制动液制动液是传递制动力的介质,它能够承受高压力和高温。
常用的制动液有DOT3、DOT4和DOT5三种,它们具有不同的沸点和粘度,适用于不同的汽车制动系统。
3. 制动管路制动管路是连接制动器和制动液储存器的管道系统,它能够传递制动力和控制制动压力。
制动管路需要具有足够的强度和密封性,以确保制动系统正常工作。
4. 制动助力装置制动助力装置是帮助驾驶员施加制动力的装置,它能够减轻驾驶员的踩踏力度。
常见的制动助力装置有真空助力器和液压助力器两种,它们通过利用真空或液压原理来增加制动力的传递效果。
5. 制动控制系统制动控制系统是驾驶员控制汽车制动的装置,它包括制动踏板、制动灯和制动开关等。
驾驶员通过踩下制动踏板来控制制动器的工作,并通过制动灯和制动开关向后方车辆发出制动信号,提醒后车注意行车安全。
三、功用汽车制动系统的主要功用有以下几点:1. 减速和停车汽车行驶过程中,制动系统能够通过减速车轮的转动来降低车速,使汽车能够准确停在目标位置。
制动器通过施加摩擦力,将车轮减速甚至停止,提供可靠的制动效果。
2. 保持稳定汽车制动系统能够保持车辆的稳定性,防止在制动过程中车辆产生侧滑或失控。
制动系统通过对车轮的制动力分配,使车辆保持平稳的行驶状态,提高行车安全性。
3. 刹车灵敏汽车制动系统的制动灵敏度对驾驶员的操控能力起着重要的影响。
图解汽车(12)汽车制动系统结构解析● 制动系统的组成作为制动系统,作用当然就是让行驶中的汽车按我们的意愿进行减速甚至停车。
工作原理就是将汽车的动能通过摩擦转换成热能。
汽车制动系统主要由供能装置、控制装置、传动装置和制动器等部分组成,常见的制动器主要有鼓式制动器和盘式制动器。
● 鼓式制动器鼓式制动器主要包括制动轮缸、制动蹄、制动鼓、摩擦片、回位弹簧等部分。
主要是通过液压装置是摩擦片与岁车轮转动的制动鼓内侧面发生摩擦,从而起到制动的效果。
在踩下刹车踏板时,推动刹车总泵的活塞运动,进而在油路中产生压力,制动液将压力传递到车轮的制动分泵推动活塞,活塞推动制动蹄向外运动,进而使得摩擦片与刹车鼓发生摩擦,从而产生制动力。
从结构中可以看出,鼓式制动器是工作在一个相对封闭的环境,制动过程中产生的热量不易散出,频繁制动影响制动效果。
不过鼓式制动器可提供很高的制动力,广泛应用于重型车上。
●盘式制动器盘式制动器也叫碟式制动器,主要由制动盘、制动钳、摩擦片、分泵、油管等部分构成。
盘式制动器通过液压系统把压力施加到制动钳上,使制动摩擦片与随车轮转动的制动盘发生摩擦,从而达到制动的目的。
与封闭式的鼓式制动器不同的是,盘式制动器是敞开式的。
制动过程中产生的热量可以很快散去,拥有很好的制动效能,现在已广泛应用于轿车上。
● 通风制动盘制动过程实际上是摩擦力将动能转化为热能的过程,如制动器的热量不能及时散出,将会影响其制动效果。
为了进一步提升制动效能,通风制动盘应运而生。
通风刹车盘内部是中空的或在制动盘打很多小孔,冷空气可以从中间穿过进行降温。
从外表看,它在圆周上有许多通向圆心的洞空,它利用汽车在行驶当中产生的离心力能使空气对流,达到散热的目的,因此比普通实心盘式散热效果要好许多。
●陶瓷制动盘陶瓷制动盘相对于一般的刹车盘具有重量轻、耐高温耐磨等特性。
普通的刹车盘在全力制动下容易高热而产生热衰退,制动性能会大打折扣,而陶瓷刹车盘有很好的抗热衰退性能,其耐热性能要比普通制动盘高出许多倍。

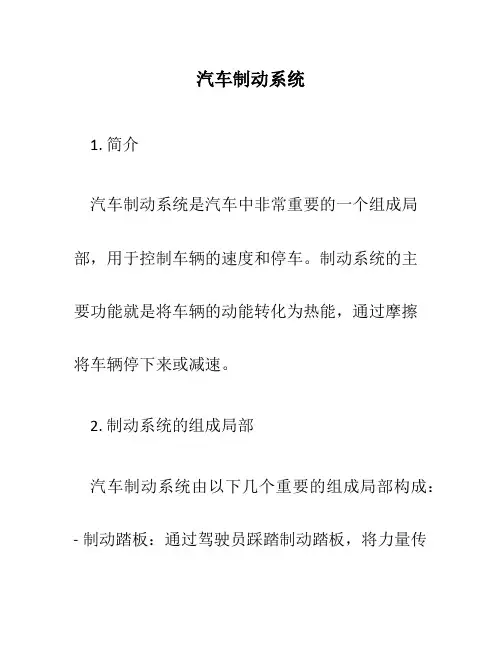

汽车制动系统1. 简介汽车制动系统是汽车中非常重要的一个组成局部,用于控制车辆的速度和停车。
制动系统的主要功能就是将车辆的动能转化为热能,通过摩擦将车辆停下来或减速。
2. 制动系统的组成局部汽车制动系统由以下几个重要的组成局部构成:- 制动踏板:通过驾驶员踩踏制动踏板,将力量传递给制动系统。
- 制动助力器:帮助驾驶员施加足够的力量来踩下制动踏板。
- 主缸:将制动踏板上的力量转化为液压压力。
- 刹车盘和刹车夹:刹车盘固定在轮胎上,刹车夹通过将刹车片夹紧刹车盘来制动车辆。
- 制动液:用于传递力量的液体介质。
- 刹车软管:将液压压力传递到刹车盘和刹车夹。
- 刹车片:通过与刹车盘接触产生摩擦来制动车辆。
3. 制动系统的工作原理当驾驶员踩下制动踏板时,制动助力器将驾驶员施加的力量放大,并传递给主缸。
主缸通过压缩制动液产生液压压力,将压力传递给刹车盘和刹车夹。
刹车夹通过将刹车片夹紧刹车盘来制动车辆。
刹车片与刹车盘之间的摩擦产生的热将车辆的动能转化为热能,从而使车辆减速或停车。
4. 制动系统的种类根据制动原理和构造的不同,汽车制动系统可以分为以下几种类型: - 机械制动系统:通过机械装置实现制动,如手刹。
- 液压制动系统:通过液压力来实现制动,大多数现代汽车采用的制动系统类型。
- 电子制动系统:通过电子设备来实现制动,如电子稳定系统〔ESP〕等。
5. 刹车片和刹车盘的维护与更换刹车片和刹车盘是制动系统中经常磨损的部件,需要定期检查和更换。
以下是一些维护和更换刹车片和刹车盘的提示: - 定期检查刹车片的磨损情况,一般来说当刹车片的磨损厚度小于规定的最小厚度时需要更换刹车片。
- 刹车盘的磨损情况也需要定期检查,如果刹车盘外表出现明显的划痕或凹陷,那么需要更换刹车盘。
- 刹车片和刹车盘需要成对更换,换一个就要将另一个对应的部件也更换掉,以确保制动系统的平衡性。
6. 制动系统的故障排除制动系统故障可能导致车辆制动效果不佳或完全失效,因此需要及时进行故障排除。

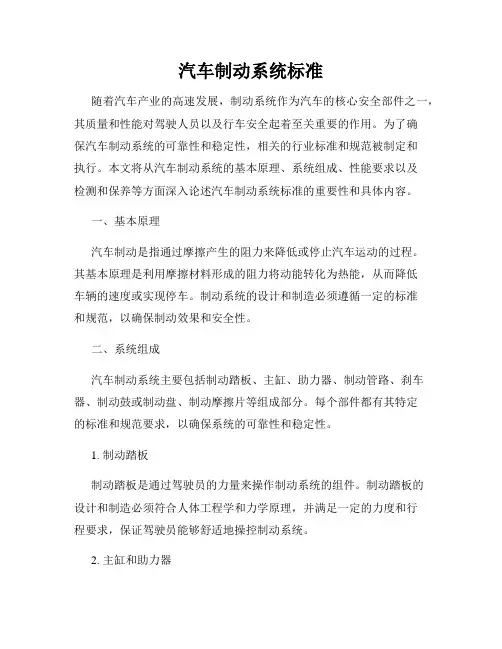

汽车制动系统标准随着汽车产业的高速发展,制动系统作为汽车的核心安全部件之一,其质量和性能对驾驶人员以及行车安全起着至关重要的作用。
为了确保汽车制动系统的可靠性和稳定性,相关的行业标准和规范被制定和执行。
本文将从汽车制动系统的基本原理、系统组成、性能要求以及检测和保养等方面深入论述汽车制动系统标准的重要性和具体内容。
一、基本原理汽车制动是指通过摩擦产生的阻力来降低或停止汽车运动的过程。
其基本原理是利用摩擦材料形成的阻力将动能转化为热能,从而降低车辆的速度或实现停车。
制动系统的设计和制造必须遵循一定的标准和规范,以确保制动效果和安全性。
二、系统组成汽车制动系统主要包括制动踏板、主缸、助力器、制动管路、刹车器、制动鼓或制动盘、制动摩擦片等组成部分。
每个部件都有其特定的标准和规范要求,以确保系统的可靠性和稳定性。
1. 制动踏板制动踏板是通过驾驶员的力量来操作制动系统的组件。
制动踏板的设计和制造必须符合人体工程学和力学原理,并满足一定的力度和行程要求,保证驾驶员能够舒适地操控制动系统。
2. 主缸和助力器主缸是制动系统的核心组件之一,其主要作用是将驾驶员施加在制动踏板上的力量转化为液压力,通过液压传递到制动器的活塞上。
助力器的作用是提供额外的助力力量,减小驾驶员踩踏力的要求。
主缸和助力器的设计和制造必须符合一系列的标准和规范,以保证制动系统的可靠性和性能。
3. 制动管路制动管路是连接主缸和刹车器的通道,负责传递液压力。
制动管路的设计和制造必须符合一定的材料和加工要求,以确保制动系统的密封性和安全性。
4. 刹车器和制动摩擦片刹车器是制动系统中最关键的组件之一,它由制动鼓或制动盘和制动摩擦片组成。
制动鼓或制动盘的制造和安装必须符合一系列的标准和规范,以确保制动摩擦片与其紧密贴合,并有良好的制动效果。
三、性能要求制动系统的性能要求主要包括刹车力、制动距离、制动温度、制动稳定性等指标。
这些指标对于不同类型的汽车和不同使用情况有具体的要求,相关的标准和规范需要详细规定。

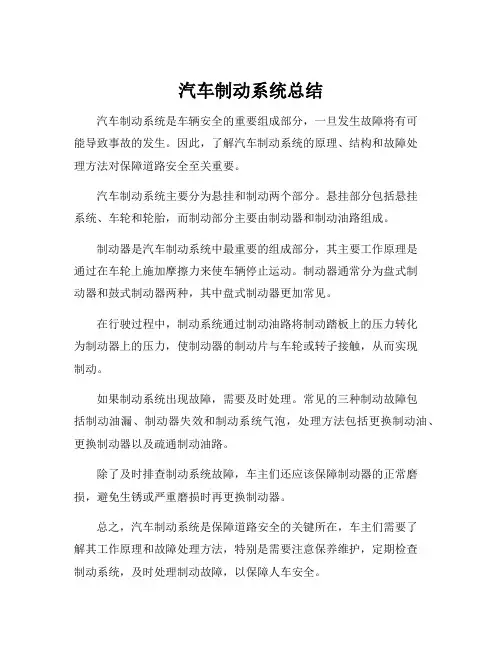

汽车制动系统总结
汽车制动系统是车辆安全的重要组成部分,一旦发生故障将有可
能导致事故的发生。
因此,了解汽车制动系统的原理、结构和故障处
理方法对保障道路安全至关重要。
汽车制动系统主要分为悬挂和制动两个部分。
悬挂部分包括悬挂
系统、车轮和轮胎,而制动部分主要由制动器和制动油路组成。
制动器是汽车制动系统中最重要的组成部分,其主要工作原理是
通过在车轮上施加摩擦力来使车辆停止运动。
制动器通常分为盘式制
动器和鼓式制动器两种,其中盘式制动器更加常见。
在行驶过程中,制动系统通过制动油路将制动踏板上的压力转化
为制动器上的压力,使制动器的制动片与车轮或转子接触,从而实现
制动。
如果制动系统出现故障,需要及时处理。
常见的三种制动故障包
括制动油漏、制动器失效和制动系统气泡,处理方法包括更换制动油、更换制动器以及疏通制动油路。
除了及时排查制动系统故障,车主们还应该保障制动器的正常磨损,避免生锈或严重磨损时再更换制动器。
总之,汽车制动系统是保障道路安全的关键所在,车主们需要了
解其工作原理和故障处理方法,特别是需要注意保养维护,定期检查
制动系统,及时处理制动故障,以保障人车安全。
汽车制动系统的工作原理和故障排除方法现代汽车制动系统是保证车辆行驶安全的重要组成部分,它能够使车辆减速、停车并维持行驶稳定。
本文将介绍汽车制动系统的工作原理以及一些常见的故障排除方法。
一、汽车制动系统的工作原理汽车制动系统主要由制动踏板、制动助力装置、主缸、制动管路、制动器等组成。
其工作原理如下:1. 制动踏板:当驾驶员踩下制动踏板时,被踏板踩到的力会通过助力装置传递给主缸。
2. 制动助力装置:制动助力装置根据传感器监测到的制动力大小,提供额外的液压力以增加制动力矩。
3. 主缸:主缸是整个制动系统的控制中心,它把机械能转化为液压能,并将压力传递给制动管路。
4. 制动管路:制动管路将主缸的液压力传递给制动器,使制动器产生制动力。
5. 制动器:制动器将制动力转化为摩擦力,通过与车轮接触来抵抗车辆运动的惯性。
二、汽车制动系统常见故障的排除方法1. 制动失灵:可能的原因是制动油泵损坏、制动管路泄漏、制动助力装置故障等。
解决办法是及时检修或更换受损部件。
2. 制动失灵时刹车不灵敏:造成这种情况的原因可能是制动片磨损、制动液老化等。
解决办法是定期更换制动片和制动液,确保其在良好的工作状态。
3. 刹车时出现异响:这可能是由于制动器与刹车盘之间存在摩擦不良,或者刹车片与刹车片容器之间的渗漏造成的。
可以通过清洗并调整制动器,及时更换受损的部件来解决这个问题。
4. 刹车偏软:可能是由于制动器活塞密封圈磨损、制动踏板弹簧松动等原因造成。
可以通过更换密封圈、调整制动踏板弹簧来解决该问题。
5. 制动抖动:这可能是由于制动盘变形、制动器安装不平衡等原因引起的。
解决办法是修整或更换制动盘,并确保制动器的安装平衡。
总结:通过本文对汽车制动系统的工作原理和常见故障排除方法的介绍,我们可以了解到汽车制动系统的重要性以及保养和维修的必要性。
驾驶员需要定期检查和维护汽车的制动系统,以确保行驶安全。
任何制动系统故障都应及时修复,以免对驾驶造成危险。
汽车制动系统的构成
汽车制动系统主要由四部分组成:供能装置、控制装置、传动装置和制动器。
1. 供能装置负责提供制动系统所需能量。
2. 控制装置负责对制动系统进行控制和调节,使制动器得以产生所需制动力矩。
3. 传动装置则负责将制动能量传输至制动器,使制动器得以产生制动力矩。
4. 制动器通过与车轮相连的旋转元件之间的相互摩擦来阻止车轮的转动或转动的趋势,从而实现对汽车的减速或停止。
除了这四部分,汽车的制动系统还包括行车制动装置和停车制动装置两套独立的装置。
行车制动装置由驾驶员用脚来操纵,也称为脚制动装置;停车制动装置由驾驶员用手操纵,也称为手制动装置。
在紧急情况下,两种制动装置可以同时使用以增加汽车制动的效果。
以上信息仅供参考,如需了解更多信息,建议咨询汽车行业专业人士。
