数字化X射线系统参数

数字化X射线成像系统参数一、设备名称：数字化X射线成像系统二、设备用途说明：能完成全身各部位、各体位、各角度的全数字X线摄影检查，满足医院临床和体检工作需求。

三、设备主要构成：3.1非晶硅平板探测器3.2 X射线管3.3高压发生器3.4摄影机架3.5滤线栅3.6图像采集处理系统（含图像处理软件、工作站、显示器）3.7热敏胶片打印机一台四、具体技术要求4.1非CCD数字平板探测器4.1.1探测器成像介质：非晶硅；尺寸≥14″×17″4.1.2探测器TFT成像板结构：非拼接TFT整板4.1.3动态范围：≥16bit4.1.4最大极限空间分辨率：≥3.4Lp/mm4.2 X射线管4.2.1焦点功率：≥50KW4.2.2阳极热容量：≥150kHu4.2.3双焦点：0.6mm（小焦点）/ 1.2mm（大焦点）4.3高压发生器4.3.1 类型：高频高压发生器，功率：≥50kW，最大mAs：≥630mAs4.3.2 输入电源：380V 50HZ 三相电源4.3.3最大摄影mA：≥630mA4.3.4最大加载时间：≥6s4.4 摄影机架4.4.1 具有摄影机架4.4.2横臂（水平时）上下竖直移动行程：≥1100mm4.4.3横臂旋转范围：0°～90°4.4.4焦点与接收器输入屏间距(SID)：1000mm～1800mm，可实现一键到位4.4.5配备摄影床，床面尺寸符合国家相关标准4.4.6配备集成控制台4.5 配备滤线栅4.6 图像采集处理系统4.6.1 基于WINDOWS操作系统的专业图像工作站4.6.2 配置：Intel CPU主频≥3.5GHz、内存容量≥4G、硬盘容量≥500G4.6.3 工作站显示器≥21″液晶显示器4.6.4中文操作界面4.6.5 DICOM接口4.7图像采集处理软件功能4.7.1打印胶片上可显示摄影曝光kV、mA、mAs等设置条件4.7.2 工作站具备3D摆位示意图4.7.3 图像采集工作站和图像诊断工作站均应支持分格打印输出4.7.4 支持无损压缩的高速传输、支持在线解压4.7.5 支持DICOM 服务功能：如存储、传输、接收、WORKLIST；打印功能：标准 DICOM 打印、存档。

数字化医用X射线摄影系统技术参数数字化医用X射线摄影系统技术参数1 功能要求*1.1 所招设备为数字化成像系统，一机多用完成全身各部位、各体位、各角度的拍片检查。

设备要求为进口品牌。

为保证整机系统最佳性能，高压发生器、球管与DR主机为同一品牌厂家。

2 主要技术规格和要求2.1 X线球管*2.1.1 立柱式X线球管。

2.1.2 焦点：小焦点 0.6mm，大焦点1.2mm2.1.3 额定功率：小焦点≥30KW、大焦点≥100KW。

2.1.4 最大毫安≥900mA2.1.5 旋转阳极转速≥9000转/分*2.1.6 阳极热容量≥300KHU2.1.7 手动调节缩光器，2.1.8 球管纵向移动≥140cm2.1.9 球管绕垂直轴旋转≥90o— -180o2.1.10 球管绕水平轴旋转≥±120o*2.1.11 最大SID≥250cm2.1.12 标准SID位置自动锁定2.2 高压发生器2.2.1 输出功率≥65KW。

2.2.2 千伏范围:40—150KV。

2.2.3 自动曝光功能及手动调节设置。

2.2.4 最短曝光时间≤1ms。

*2.2.5 高压发生器逆变频率≥200KHz*2.3 无线平板探测器*2.3.1 材料组成：碘化铯/非晶硅。

2.3.2 探测器尺寸≥35x43cm。

*2.3.3 像素尺寸≤148微米。

*2.3.4 重量≤3KG2.3.5 像素矩阵≥ 2300*2800*2.3.6 成像数据位≥16bit。

2.3.7 冷却方式：自然冷却。

2.3.8 DQE≥65%@ 0.05 LP/mm*2.3.9 平板探测器与DR主机为同一品牌或为DR主机品牌的合资企业。

2.4 固定探测器2.4.1 材料组成：硫氧化钆/非晶硅。

*2.4.2 探测器尺寸≥43x43cm。

2.4.3 像素尺寸≤148微米。

2.4.4 像素矩阵≥ 2800 x 2800*2.4.5 成像数据位≥16bit。

2.4.6 冷却方式：自然冷却。

（二）超声诊断系统（1套）技术规格要求1、设备要求及用途：全身应用高端彩色多普勒超声诊断系统为2016年以后投放市场最新机型，以首次注册证时间为准。

主要用于：腹部、产科、妇科、心脏、小器官、泌尿、血管、儿科、经颅、急诊等全身应用。

2、显示器：≥18寸超高分辨率彩色液晶显示器。

显示器支架臂可自由旋转，全方位可调；监视器可通过触摸屏调节并控制背光夜景系统的亮度。

*3、配置≥10英寸高分辨率彩色多点触摸控制屏。

*4、系统发射与接收通道数≥ 114000；动态范围≥245db。

5、操作面板可升降、左右旋转（提供证明图片并加盖厂家公章）。

*6、探头：主机标配≥4个已激活可互换通用探头接口,探头标准配置三个（规格任选）。

7、四维探头（选配）8、探头规格：*8.1腹部电子凸阵：超声频率：1-8MHZ。

（附图）8.2小器官高频：超声频率：5－13MHZ。

*8.3阴道/直肠两用探头：超声频率：3－9MHZ，扫描角度≥189度(选配)。

（附图）8.4主机支持曲棍球高频探头和穿刺探头（提供彩页证明）8.5性能：超宽频带变频探头，探头在二维中心频率≥5种，谐波中心频率≥5种；多普勒频率可最大选择≥3种；中心频率的变频在屏幕上可视可调。

8.6类型：电子相控阵，电子凸阵，电子线阵。

8.7探头频率工作范围：1-18Mhz。

8.8阵元：线阵探头有效阵元数≥256阵元；凸阵探头有效阵元数≥256阵元。

8.9 B/D兼用：相控阵B/PWD及B/CWD；线阵：B/PWD；凸阵：B/PWD。

9、全数字化超声平台，全数字多路波束形成器，具备动态可变孔径，A/D≥16bit。

10、二维灰阶成像单元及M型显像单元。

11、彩色多普勒血流成像。

12、频谱多普勒（脉冲波及连续波）显示及分析单元。

13、实时自动多普勒包络测量功能。

（ADM）*14、原始数据采集、存储功能，影像冻结或（和）存储后，均可实现影像再优化、测量、报告及存储功能。

（选配）15、二维图像储存后可进行包括灰阶、增益、伪彩、对比度、TGC、动态范围等多种参数调节。

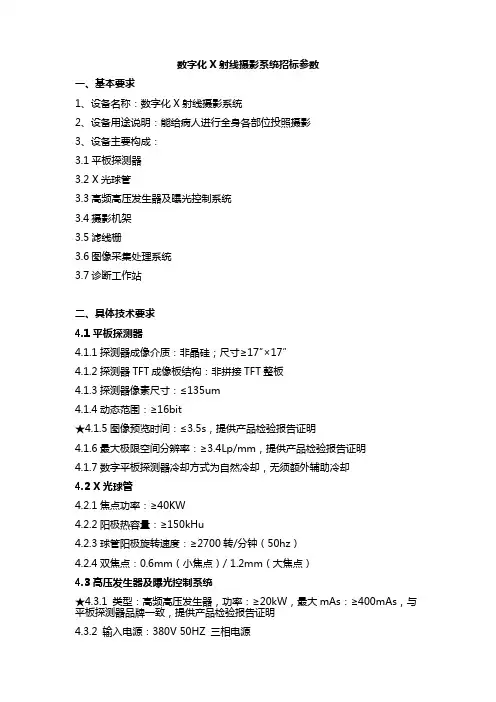

数字化X射线摄影系统招标参数一、基本要求1、设备名称：数字化X射线摄影系统2、设备用途说明：能给病人进行全身各部位投照摄影3、设备主要构成：3.1平板探测器3.2 X光球管3.3高频高压发生器及曝光控制系统3.4摄影机架3.5滤线栅3.6图像采集处理系统3.7诊断工作站二、具体技术要求4.1平板探测器4.1.1探测器成像介质：非晶硅；尺寸≥17″×17″4.1.2探测器TFT成像板结构：非拼接TFT整板4.1.3探测器像素尺寸：≤135um4.1.4动态范围：≥16bit★4.1.5图像预览时间：≤3.5s，提供产品检验报告证明4.1.6最大极限空间分辨率：≥3.4Lp/mm，提供产品检验报告证明4.1.7数字平板探测器冷却方式为自然冷却，无须额外辅助冷却4.2 X光球管4.2.1焦点功率：≥40KW4.2.2阳极热容量：≥150kHu4.2.3球管阳极旋转速度：≥2700转/分钟（50hz）4.2.4双焦点：0.6mm（小焦点）/ 1.2mm（大焦点）4.3高压发生器及曝光控制系统★4.3.1 类型：高频高压发生器，功率：≥20kW，最大mAs：≥400mAs，与平板探测器品牌一致，提供产品检验报告证明4.3.2 输入电源：380V 50HZ 三相电源4.3.3 输出电压：40～125kV4.3.4 最大摄影mA：≥320mA，分档在R’10数系中选取4.3.5 具有器官程序摄影(APR)功能，摄影程序数量≥590种4.3.6 最大加载时间：≥6s4.3.7具备曝光参数单元化菜单，直接通过采集软件调节曝光参数，无需单独曝光操作台4.4 摄影机架▲4.4.1 U直臂型摄影机架，非镰刀臂、双立柱、悬吊、电动床结构4.4.2横臂（水平时）上下竖直移动行程：≥1100mm4.4.3横臂旋转范围：0°～90°4.4.4焦点与接收器输入屏间距(SID)：1000mm～1800mm，可实现一键到位▲4.4.5 生产厂家已开发医用数字化X线成像设备的胸片正位摄影定位电路功能,提供注册证或软件著作权证明4.4.6床面尺寸：长≥2000mm、宽≥630mm、高≤560mm▲4.4.7配备集成控制台，可在一个控制台实现远距离控制机架的胸片定位和摆位等运动，及曝光控制，控制台尺寸≤255mm*215mm*108mm，并提供控制台实物图片和实物尺寸图，尺寸图要求卷尺测量实际尺寸，不能为模型图。

数字化医用X射线摄影系统技术参数1 功能要求* 所招设备为数字化成像系统，一机多用完成全身各部位、各体位、各角度的拍片检查。

设备要求为进口品牌。

为保证整机系统最佳性能，高压发生器、球管与DR主机为同一品牌厂家。

2 主要技术规格和要求X线球管* 立柱式X线球管。

焦点：小焦点，大焦点额定功率：小焦点≥30KW、大焦点≥100KW。

最大毫安≥900mA旋转阳极转速≥9000转/分* 阳极热容量≥300KHU手动调节缩光器，球管纵向移动≥140cm球管绕垂直轴旋转≥90º— -180º球管绕水平轴旋转≥±120º* 最大SID≥250cm标准SID位置自动锁定高压发生器输出功率≥65KW。

千伏范围:40—150KV。

自动曝光功能及手动调节设置。

最短曝光时间≤1ms。

* 高压发生器逆变频率≥200KHz* 无线平板探测器* 材料组成：碘化铯/非晶硅。

探测器尺寸≥35x43cm。

* 像素尺寸≤148微米。

* 重量≤3KG像素矩阵≥ 2300*2800* 成像数据位≥16bit。

冷却方式：自然冷却。

LP/mm* 平板探测器与DR主机为同一品牌或为DR主机品牌的合资企业。

固定探测器材料组成：硫氧化钆/非晶硅。

* 探测器尺寸≥43x43cm。

像素尺寸≤148微米。

像素矩阵≥ 2800 x 2800* 成像数据位≥16bit。

冷却方式：自然冷却。

* 平板探测器与DR主机为同一品牌或为DR主机品牌的合资企业。

胸片架视野电离室自动曝光系统。

活动范围：纵向移动探测器中心距地面35- 185cm可插拔式滤线栅，40/8/140拍片床探测器托架纵向移动≥±30cm* 电动床，床面可以四向活动。

* 床面高度升降范围~75cm床面尺寸：240cmX75cm。

浮动床面移动范围：纵向≥±55cm 、横向≥±13 cm。

可插拔式滤线栅，40/12/110承重能力≥210 kg卧位检查时具有平板球管联动功能图像采集工作站专用数字化图象处理工作站操作系统硬盘存储: ≥500G内存: ≥4G配备动态范围扩展软件配备自动图象范围探测,修整功能配备专用的头颅、胸部、四肢等全身各部位处理软件具有局部放大观察功能具有病人资料显示具有边缘增强功能具有窗宽窗位调节功能具有动态范围调节功能具有图象反转功能具有漫游功能具有图像标注功能具有暴光参数自动选择具有AEC具有图像调整具有病人数据输入功能高级临床应用提供尘肺筛查软件（具有相关证明材料）* 婴幼儿专用检查程序包（提供相关影像资料佐证）监视器监视器≥19英寸* 监视器支持触摸操作方式网络printworkliststorage and export第三方产品（后处理影像工作站）工作站具备DICOM标准协议，工作站具备图像显示、存储、分析和处理、打印及传输等功能具有专业测量手段：有投影图像的专业测量方式;如：间隙长度测量、曲线测量等。

数字化X射线系统参数数字化X射线系统参数一、系统配置序号部件名称要求数量1 动态数字探测器可动静态切换一套2 图像处理系统含硬件软件一套3 高频高压发生器具有自动亮度控制功能（ABS）一套4 控制台一套5 X射线管组件一套6 高压电缆一套7 限束器一个8 动态遥控床一台9 遥控台遥控一套10 滤线栅一块二、系统参数★一、设备用途及结构要求：该设备主要用于能实现子宫输卵管系统检查造影，进行造影视频实时保存，同时能实现全身各部位的数字化透视及数字化摄片，实现数字成像，数字图像储存管理。

二、技术参数1、动态数字探测器可实现动态影像的采集保存，动态下实时点片，毫秒级切换动静态模式。

良好的满足临床需求，动态模式下采集界面视野范围要求为43cm*43cm。

1.1、要求探测器是：动态数字探测器；★1.2、探测器不含影像增强器；1.3、视野范围：≥17*17英寸；1.4、静态像素矩阵：≥3072*3072；1.5、静态点片极限空间分辨率：≥3.5LP/MM；1.6、在动态过程中点片矩阵：≥3072*3072；1.7、探测器像素≥900万；1.8、为实现更快速动态点片，要求动态到静态点片切换时间≤0.7s；（要求提供检验报告证明）1.9、探测器输出灰阶：14位；1.10、静态模式下单次摄影的成像时间：≤6秒；★1.11、动态透视下视野范围：≥17x17英寸方形，实现大幅面动态成像；1.12、动态透视下像素≥100万；1.13、厂家具备探测器除湿技术，要求提供第三方相关证明文件；2、高频高压发生器非连续型高压，采用数字脉冲式技术；2.1、发生器最大输出功率：≥50KW；2.2、摄影最大管电压：≥150kV；2.3、脉冲透视最小管电流: ≤0.5mA；2.4、脉冲透视最大管电压：≥120kV；2.5、摄影管电流: ≥650mA；2.6、摄影最大mAS值：≥630mAS；2.7、具有自动亮度控制功能（ABS），可满足动态影像采集下亮度需求；2.8、为保证匹配性良好及今后的维护，高压发生器与整机为同一品牌。

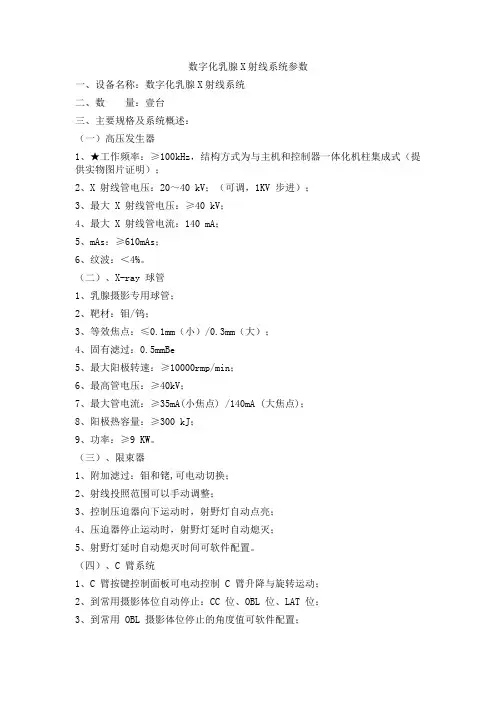

数字化乳腺X射线系统参数一、设备名称：数字化乳腺X射线系统二、数量：壹台三、主要规格及系统概述：（一）高压发生器1、★工作频率：≥100kHz，结构方式为与主机和控制器一体化机柱集成式（提供实物图片证明）；2、X 射线管电压：20～40 kV；（可调，1KV 步进）；3、最大 X 射线管电压：≥40 kV；4、最大 X 射线管电流：140 mA；5、mAs：≥610mAs；6、纹波：＜4%。

（二）、X-ray 球管1、乳腺摄影专用球管；2、靶材：钼/钨；3、等效焦点：≤0.1mm（小）/0.3mm（大）；4、固有滤过：0.5mmBe5、最大阳极转速：≥10000rmp/min；6、最高管电压：≥40kV；7、最大管电流：≥35mA(小焦点) /140mA (大焦点)；8、阳极热容量：≥300 kJ；9、功率：≥9 KW。

（三）、限束器1、附加滤过：钼和铑,可电动切换；2、射线投照范围可以手动调整；3、控制压迫器向下运动时，射野灯自动点亮；4、压迫器停止运动时，射野灯延时自动熄灭；5、射野灯延时自动熄灭时间可软件配置。

（四）、C 臂系统1、C 臂按键控制面板可电动控制 C 臂升降与旋转运动；2、到常用摄影体位自动停止：CC 位、OBL 位、LAT 位；3、到常用 OBL 摄影体位停止的角度值可软件配置；4、摄影承载台升降高度：735 mm（L）～1315 mm（H）；5、C 臂旋转方式：以受检部位为轴等中心旋转；提供机器旋转证明图片材料。

6、C 臂旋转角度：-135°～180°；7、焦点距影像接受面的距离：≥650mm；8、具备放大摄影功能:比例≥1.5；9、整机高度降低至≤ 110cm，可放入移动体检车便携体检（提供图片证明）10、C 臂旋转角度在系统两侧的近端屏中数字显示；11、C 臂顶盖带紧急开关按钮，保证操作更安全；12、双联脚踏开关。

（五）、压迫装置1、压迫板升降方式：电动升降；2、压迫板运动控制方式：双联脚踏控制；3、加压方式：柔性智能压迫：多级柔性加压,自动释放、手动解压；4、压迫板运动行程：5～268mm；5、压力范围：0～200N；6、压迫器厚度显示范围：5～268mm（双侧液晶屏数字显示）；7、压迫板尺寸：≥24×30cm 。

数字化X射线摄影系统技术参数要求
一、设备名称及主要技术规格和要求(一)设备用途：完成门诊、急诊、住院部患者的全身各部位、各体位、各角度的全数字X射线摄影检查。

以满足医院临床和体检工作中的高级诊断需求。

(二)主要技术规格和要求主要技术及系统概述:
为保证产品的协同性，要求高压发生器以及平板探测器与整机为同一品牌1.高频高压发生器1.1.类型:高频高压发生器1.2.标称功率:＞48KW1.3.管电压范围:≥40～150KV1.4.最小管电流：≤10mA1.5.最大管电流：＞620mA1.6.最短曝光时间：≤1ms1.7.最小电流时间积：＜0.6mAs1.8.最大电流时间积＞620mAs★1.9逆变频率：≥200KHz★1.10可从软件直接调整高压发生器参数，集成X射线发生器控制界面2.平板探测器2.1.探测器类型：非晶硅整板无拼接★2.2闪烁体类型：碘化铯★2.3探测器尺寸：≥17×17英寸2.5.像素矩阵：＞3070×30702.6.有效像素：≥940万★2.7.像素尺寸：＜140μm2.8.空间分辨率：＞3.5LP/mm(无衰减体模)2.9.A/D转换位数：≥14bits★2.10预览时间：＜3s2.11成像时间：＜5s★3.球管组件(进口品牌）★3.1.旋转阳极热容量：≥300KHU3.2.焦点尺寸：小焦点≤0.6mm；大焦点≤1.2mm★3.3.焦点功率：大焦点≥76KW；小焦点≥31KW★3.4阳极旋转速度：＞10500rpm3.5旋转阳极散热率：≥60000HU/min3.6固有滤过：0.7mmAL@75kv4.球管立柱支架★4.1.球管组件绕水平轴旋转角度：不小于±180°4.2.球管组件升降范围：＞1100mm4.3.立柱纵向移动范围：＞1650mm4.4.双操作模式：机头大尺寸彩色触摸屏与检查室主控台实时联动；实现近台控制和隔室控制曝光参数等；同时在彩色触摸屏和主控台上实时显示投照体位示意图，操作便捷、效率更高。

数字化X射线摄影系统技术参数要求
一、设备名称及主要技术规格和要求(一)设备用途：完成门诊、急诊、住院部患者的全身各部位、各体位、各角度的全数字X射线摄影检查。

以满足医院临床和体检工作中的高级诊断需求。

(二)主要技术规格和要求主要技术及系统概述:
为保证产品的协同性，要求高压发生器以及平板探测器与整机为同一品牌1.高频高压发生器1.1. 类型:高频高压发生器1.2. 标称功率:＞48KW1.3.管电压范围:≥40～150KV1.4.最小管电流：≤10mA1.5.最大管电流：＞620mA1.6.最短曝光时间：≤1ms1.7.最小电流时间积：＜0.6mAs1.8.最大电流时间积＞620mAs★1.9 逆变频率：≥200KHz★1.10 可从软件直接调整高压发生器参数，集成X射线发生器控制界面2.平板探测器2.1.探测器类型：非晶硅整板无拼接★2.2 闪烁体类型：碘化铯★2.3探测器尺寸：≥17×17英寸2.5.像素矩阵：＞3070×30702.6.有效像素：≥940万★2.7.像素尺寸：＜140μm2.8.空间分辨率：＞3.5 LP/mm(无衰减体模)2.9.A/D转换位数：≥14bits★2.10 预览时间：＜3s2.11 成像时间：＜5s★3.球管组件(进口品牌）★3.1.旋转阳极热容量：≥300 KHU3.2.焦点尺寸：小焦点≤0.6mm；大焦点≤1.2mm★3.3.焦点功率：大焦点≥76KW；小焦点≥31KW★3.4 阳极旋转速度：＞10500rpm3.5 旋转阳极散热率：≥60000HU/min3.6 固有滤过：0.7mmAL@75kv4.球管立柱支架★4.1.球管组件绕水平轴旋转角度：不小于±180°4.2.球管组件升降范围：＞1100mm4.3.立柱纵向移动范围：＞1650mm4.4.双操作模式：机头大尺寸彩色触摸屏与检查室主控台实时联动；实现近台控制和隔室控制曝光参数等；同时在彩色触摸屏和主控台上实时显示投照体位示意图，操作便捷、效率更高。

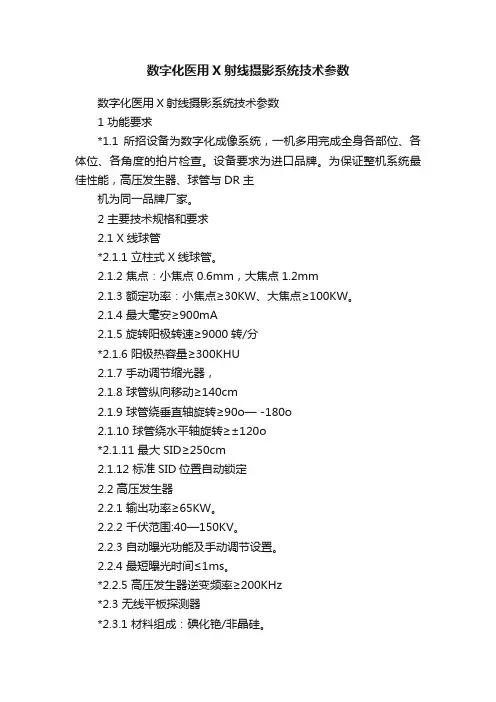

数字化医用X射线摄影系统技术参数1 功能要求*1.1 所招设备为数字化成像系统，一机多用完成全身各部位、各体位、各角度的拍片检查。

设备要求为进口品牌。

为保证整机系统最佳性能，高压发生器、球管与DR主机为同一品牌厂家。

2 主要技术规格和要求2.1 X线球管*2.1.1 立柱式X线球管。

2.1.2 焦点：小焦点 0.6mm，大焦点1.2mm2.1.3 额定功率：小焦点≥30KW、大焦点≥100KW。

2.1.4 最大毫安≥900mA2.1.5 旋转阳极转速≥9000转/分*2.1.6 阳极热容量≥300KHU2.1.7 手动调节缩光器，2.1.8 球管纵向移动≥140cm2.1.9 球管绕垂直轴旋转≥90º— -180º2.1.10 球管绕水平轴旋转≥±120º*2.1.11 最大SID≥250cm2.1.12 标准SID位置自动锁定2.2 高压发生器2.2.1 输出功率≥65KW。

2.2.2 千伏范围:40—150KV。

2.2.3 自动曝光功能及手动调节设置。

2.2.4 最短曝光时间≤1ms。

*2.2.5 高压发生器逆变频率≥200KHz*2.3 无线平板探测器*2.3.1 材料组成：碘化铯/非晶硅。

2.3.2 探测器尺寸≥35x43cm。

*2.3.3 像素尺寸≤148微米。

*2.3.4 重量≤3KG2.3.5 像素矩阵≥ 2300*2800*2.3.6 成像数据位≥16bit。

2.3.7 冷却方式：自然冷却。

2.3.8 DQE≥65%@ 0.05 LP/mm*2.3.9 平板探测器与DR主机为同一品牌或为DR主机品牌的合资企业。

2.4 固定探测器2.4.1 材料组成：硫氧化钆/非晶硅。

*2.4.2 探测器尺寸≥43x43cm。

2.4.3 像素尺寸≤148微米。

2.4.4 像素矩阵≥ 2800 x 2800*2.4.5 成像数据位≥16bit。

2.4.6 冷却方式：自然冷却。
