数字化X射线摄影(DR)的优势、特点

DR临床应用分析DR（Digital Radiography）是数字化放射技术的一种应用，已广泛应用于临床医学。

它与传统的X射线放射技术相比，具有更高的图像质量、更快的成像速度以及更低的放射剂量。

DR技术的优势使其在临床应用中拥有广泛的适用性，包括骨骼成像、胸部成像、泌尿系统成像等多个领域。

首先，DR技术在骨骼成像中的应用非常广泛。

传统的放射技术需要使用X射线胶片进行成像，而DR技术可以直接将图像传输到计算机或数字设备上，大大提高了成像的效率。

在骨折检查中，医生可以通过DR技术快速获得骨折的图像，帮助判断骨折的类型以及确定治疗方案。

此外，DR技术还可以用于骨关节疾病的诊断，如关节炎和骨质疏松等。

通过DR技术，医生可以准确评估骨骼结构的损害程度，并制定个体化的治疗计划。

其次，DR技术在胸部成像中的应用也非常重要。

传统的胸部X射线检查需要将胶片送至暗房进行处理和放大，而DR技术可以直接将胸部图像传输到电脑上进行分析。

这大大加快了成像的速度，有助于医生更快地判断肺部疾病。

通过DR技术，医生可以准确地检测肺部结构和组织的异常，如肺炎、肺结节和肺气肿等。

此外，DR技术还可以用于肺癌的早期筛查，以帮助提高肺癌的早期诊断率。

另外，DR技术在泌尿系统成像中也发挥了重要作用。

泌尿系统成像通常需要对尿路和泌尿器官进行检查，这对于诊断肾脏结石、尿路感染和泌尿系统肿瘤等疾病非常重要。

DR技术具有较高的成像质量，可以清楚地显示泌尿系统组织的细节，有助于医生作出准确的诊断。

通过DR技术，医生可以快速评估泌尿系统结构的损害程度，并确定合适的治疗方案。

此外，DR技术在妇科、乳腺成像、脊柱成像等领域也得到了广泛的应用。

在妇科学中，DR技术可以用于子宫和卵巢的检查，如卵巢囊肿和子宫肌瘤等疾病。

在乳腺成像中，DR技术可以用于乳腺癌的早期诊断和筛查，有助于提高乳腺癌的早期治愈率。

在脊柱成像中，DR技术可以通过全脊柱的成像来检测脊柱骨折、脊柱畸形和脊柱肿瘤等疾病。

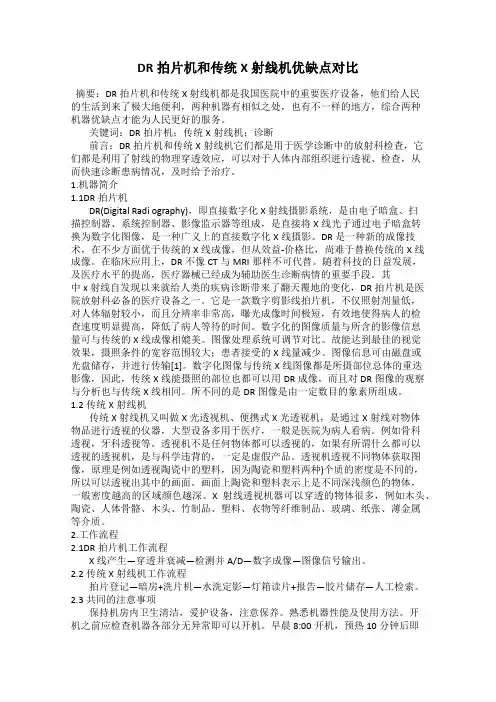

DR拍片机和传统X射线机优缺点对比摘要：DR拍片机和传统X射线机都是我国医院中的重要医疗设备，他们给人民的生活到来了极大地便利，两种机器有相似之处，也有不一样的地方，综合两种机器优缺点才能为人民更好的服务。

关键词：DR拍片机；传统X射线机；诊断前言：DR拍片机和传统X射线机它们都是用于医学诊断中的放射科检查，它们都是利用了射线的物理穿透效应，可以对于人体内部组织进行透视、检查，从而快速诊断患病情况，及时给予治疗。

1.机器简介1.1DR拍片机DR(Digital Radi ography)，即直接数字化X射线摄影系统，是由电子暗盒、扫描控制器、系统控制器、影像监示器等组成，是直接将X线光子通过电子暗盒转换为数字化图像，是一种广义上的直接数字化X线摄影。

DR是一种新的成像技术，在不少方面优于传统的X线成像，但从效益-价格比，尚难于替换传统的X线成像。

在临床应用上，DR不像CT与MRI那样不可代替。

随着科技的日益发展，及医疗水平的提高，医疗器械已经成为辅助医生诊断病情的重要手段。

其中x射线自发现以来就给人类的疾病诊断带来了翻天覆地的变化，DR拍片机是医院放射科必备的医疗设备之一。

它是一款数字剪影线拍片机，不仅照射剂量低，对人体辐射较小，而且分辨率非常高，曝光成像时间极短，有效地使得病人的检查速度明显提高，降低了病人等待的时间。

数字化的图像质量与所含的影像信息量可与传统的X线成像相媲美。

图像处理系统可调节对比。

故能达到最佳的视觉效果，摄照条件的宽容范围较大；患者接受的X线量减少。

图像信息可由磁盘或光盘储存，并进行传输[1]。

数字化图像与传统X线图像都是所摄部位总体的重迭影像，因此，传统X线能摄照的部位也都可以用DR成像，而且对DR图像的观察与分析也与传统X线相同。

所不同的是DR图像是由一定数目的象素所组成。

1.2传统X射线机传统X射线机又叫做X光透视机、便携式X光透视机，是通过X射线对物体物品进行透视的仪器，大型设备多用于医疗，一般是医院为病人看病。

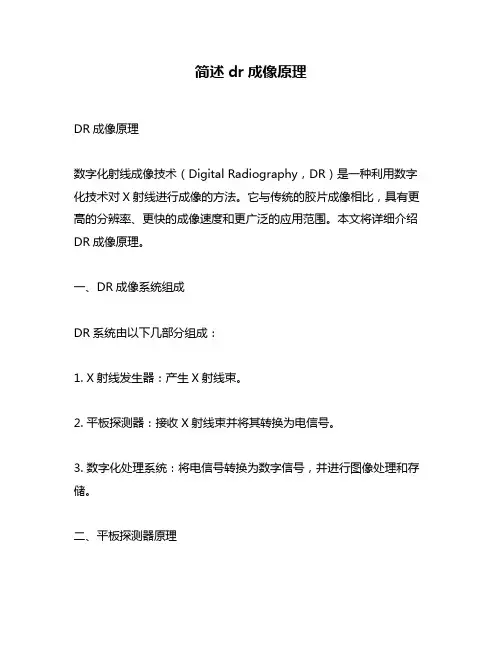

简述dr成像原理DR成像原理数字化射线成像技术（Digital Radiography，DR）是一种利用数字化技术对X射线进行成像的方法。

它与传统的胶片成像相比，具有更高的分辨率、更快的成像速度和更广泛的应用范围。

本文将详细介绍DR成像原理。

一、DR成像系统组成DR系统由以下几部分组成：1. X射线发生器：产生X射线束。

2. 平板探测器：接收X射线束并将其转换为电信号。

3. 数字化处理系统：将电信号转换为数字信号，并进行图像处理和存储。

二、平板探测器原理平板探测器是DR系统中最重要的组件之一，它负责接收X射线束并将其转换为电信号。

平板探测器主要由两部分组成：闪烁层和光电转换器。

1. 闪烁层闪烁层是平板探测器中最外层的一层，它通常由碘化铯（CsI）或碘化锶（SrI2）等物质制成。

当X射线束穿过闪烁层时，会激发其中的荧光材料发出光子。

2. 光电转换器光电转换器是平板探测器中的核心部件，它负责将闪烁层中发出的光子转换为电信号。

光电转换器通常由硅或氨化硅等半导体材料制成。

三、数字化处理系统原理数字化处理系统是DR系统中最复杂的部分之一，它主要负责将平板探测器接收到的电信号转换为数字信号，并进行图像处理和存储。

1. 信号转换当平板探测器接收到X射线束时，闪烁层会发出光子，光子经过光电转换器后被转换为电信号。

这些电信号被放大、滤波和模数转换后，被送入数字化处理系统进行进一步处理。

2. 图像处理数字化处理系统可以对图像进行多种处理，包括增强对比度、降噪和增加锐度等。

这些操作可以使图像更加清晰和易于识别。

3. 存储DR系统可以将成像结果存储在计算机或其他存储设备中。

这些数据可以随时检索和查看，并且可以与其他医学影像数据进行比较和分析。

四、DR成像优势相对于传统的胶片成像技术，DR具有以下优势：1. 更高的分辨率：DR系统可以提供更高的空间分辨率和对比度分辨率，从而使医生能够更准确地诊断疾病。

2. 更快的成像速度：DR系统可以在几秒钟内完成一次成像，从而缩短了患者等待时间，并提高了医院的工作效率。

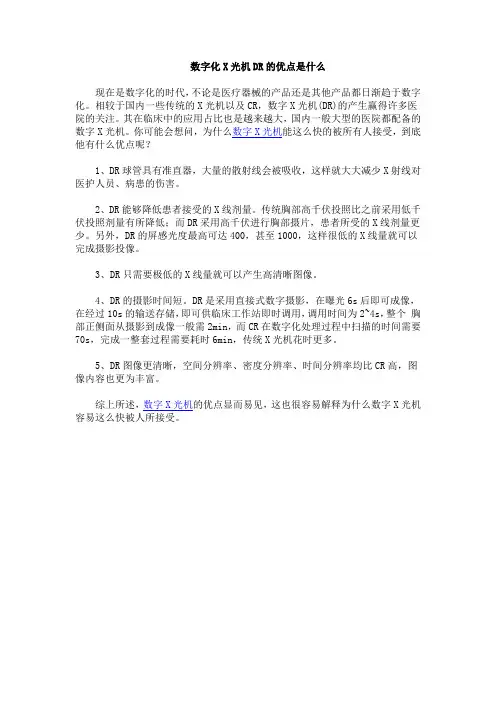

数字化X光机DR的优点是什么
现在是数字化的时代，不论是医疗器械的产品还是其他产品都日渐趋于数字化。

相较于国内一些传统的X光机以及CR，数字X光机(DR)的产生赢得许多医院的关注。

其在临床中的应用占比也是越来越大，国内一般大型的医院都配备的数字X光机。

你可能会想问，为什么数字X光机能这么快的被所有人接受，到底他有什么优点呢？
1、DR球管具有准直器，大量的散射线会被吸收，这样就大大减少X射线对医护人员、病患的伤害。

2、DR能够降低患者接受的X线剂量。

传统胸部高千伏投照比之前采用低千伏投照剂量有所降低；而DR采用高千伏进行胸部摄片，患者所受的X线剂量更少。

另外，DR的屏感光度最高可达400，甚至1000，这样很低的X线量就可以完成摄影投像。

3、DR只需要极低的X线量就可以产生高清晰图像。

4、DR的摄影时间短。

DR是采用直接式数字摄影，在曝光6s后即可成像，在经过10s的输送存储，即可供临床工作站即时调用，调用时间为2~4s，整个胸部正侧面从摄影到成像一般需2min，而CR在数字化处理过程中扫描的时间需要70s，完成一整套过程需要耗时6min，传统X光机花时更多。

5、DR图像更清晰，空间分辨率、密度分辨率、时间分辨率均比CR高，图像内容也更为丰富。

综上所述，数字X光机的优点显而易见，这也很容易解释为什么数字X光机容易这么快被人所接受。

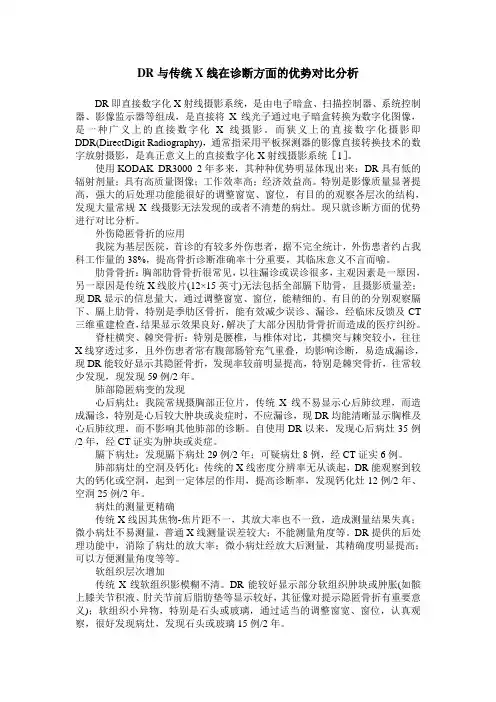

DR与传统X线在诊断方面的优势对比分析DR即直接数字化X射线摄影系统，是由电子暗盒、扫描控制器、系统控制器、影像监示器等组成，是直接将X线光子通过电子暗盒转换为数字化图像，是一种广义上的直接数字化X线摄影。

而狭义上的直接数字化摄影即DDR(DirectDigit Radiography)，通常指采用平板探测器的影像直接转换技术的数字放射摄影，是真正意义上的直接数字化X射线摄影系统［1］。

使用KODAK DR3000 2年多来，其种种优势明显体现出来：DR具有低的辐射剂量；具有高质量图像；工作效率高；经济效益高。

特别是影像质量显著提高，强大的后处理功能能很好的调整窗宽、窗位，有目的的观察各层次的结构，发现大量常规X线摄影无法发现的或者不清楚的病灶。

现只就诊断方面的优势进行对比分析。

外伤隐匿骨折的应用我院为基层医院，首诊的有较多外伤患者，据不完全统计，外伤患者约占我科工作量的38%，提高骨折诊断准确率十分重要，其临床意义不言而喻。

肋骨骨折：胸部肋骨骨折很常见，以往漏诊或误诊很多，主观因素是一原因，另一原因是传统X线胶片(12×15英寸)无法包括全部膈下肋骨，且摄影质量差；现DR显示的信息量大，通过调整窗宽、窗位，能精细的、有目的的分别观察膈下、膈上肋骨，特别是季肋区骨折，能有效减少误诊、漏诊，经临床反馈及CT 三维重建检查，结果显示效果良好，解决了大部分因肋骨骨折而造成的医疗纠纷。

脊柱横突、棘突骨折：特别是腰椎，与椎体对比，其横突与棘突较小，往往X线穿透过多，且外伤患者常有腹部肠管充气重叠，均影响诊断，易造成漏诊，现DR能较好显示其隐匿骨折，发现率较前明显提高，特别是棘突骨折，往常较少发现，现发现59例/2年。

肺部隐匿病变的发现心后病灶：我院常规摄胸部正位片，传统X线不易显示心后肺纹理，而造成漏诊，特别是心后较大肿块或炎症时，不应漏诊，现DR均能清晰显示胸椎及心后肺纹理，而不影响其他肺部的诊断。

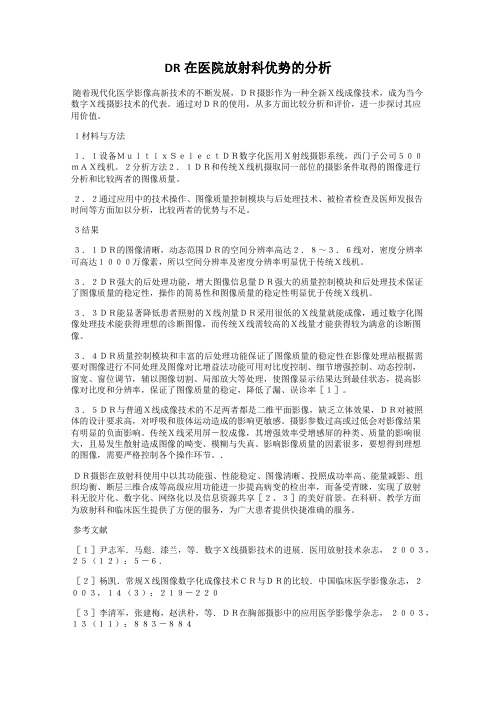

DR在医院放射科优势的分析随着现代化医学影像高新技术的不断发展，ＤＲ摄影作为一种全新Ｘ线成像技术，成为当今数字Ｘ线摄影技术的代表。

通过对ＤＲ的使用，从多方面比较分析和评价，进一步探讨其应用价值。

１材料与方法１．１设备ＭｕｌｔｉｘＳｅｌｅｃｔＤＲ数字化医用Ｘ射线摄影系统，西门子公司５００ｍＡＸ线机。

２分析方法２．１ＤＲ和传统Ｘ线机摄取同一部位的摄影条件取得的图像进行分析和比较两者的图像质量。

２．２通过应用中的技术操作、图像质量控制模块与后处理技术、被检者检查及医师发报告时间等方面加以分析，比较两者的优势与不足。

３结果３．１ＤＲ的图像清晰，动态范围ＤＲ的空间分辨率高达２．８～３．６线对，密度分辨率可高达１０００万像素，所以空间分辨率及密度分辨率明显优于传统Ｘ线机。

３．２ＤＲ强大的后处理功能，增大图像信息量ＤＲ强大的质量控制模块和后处理技术保证了图像质量的稳定性，操作的简易性和图像质量的稳定性明显优于传统Ｘ线机。

３．３ＤＲ能显著降低患者照射的Ｘ线剂量ＤＲ采用很低的Ｘ线量就能成像，通过数字化图像处理技术能获得理想的诊断图像，而传统Ｘ线需较高的Ｘ线量才能获得较为满意的诊断图像。

３．４ＤＲ质量控制模块和丰富的后处理功能保证了图像质量的稳定性在影像处理站根据需要对图像进行不同处理及图像对比增益法功能可用对比度控制、细节增强控制、动态控制，窗宽、窗位调节，辅以图像切割、局部放大等处理，使图像显示结果达到最佳状态，提高影像对比度和分辨率，保证了图像质量的稳定，降低了漏、误诊率［１］。

３．５ＤＲ与普通Ｘ线成像技术的不足两者都是二维平面影像，缺乏立体效果，ＤＲ对被照体的设计要求高，对呼吸和肢体运动造成的影响更敏感。

摄影参数过高或过低会对影像结果有明显的负面影响。

传统Ｘ线采用屏－胶成像，其增强效率受增感屏的种类、质量的影响很大，且易发生散射造成图像的畸变、模糊与失真。

影响影像质量的因素很多，要想得到理想的图像，需要严格控制各个操作环节。

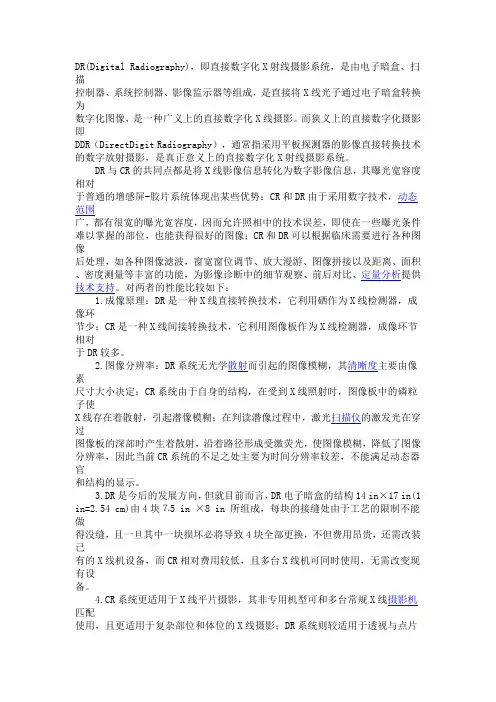

DR(Digital Radiography)，即直接数字化X射线摄影系统，是由电子暗盒、扫描控制器、系统控制器、影像监示器等组成，是直接将X线光子通过电子暗盒转换为数字化图像，是一种广义上的直接数字化X线摄影。

而狭义上的直接数字化摄影即DDR（DirectDigit Radiography），通常指采用平板探测器的影像直接转换技术的数字放射摄影，是真正意义上的直接数字化X射线摄影系统。

DR与CR的共同点都是将X线影像信息转化为数字影像信息，其曝光宽容度相对于普通的增感屏-胶片系统体现出某些优势：CR和DR由于采用数字技术，动态范围广，都有很宽的曝光宽容度，因而允许照相中的技术误差，即使在一些曝光条件难以掌握的部位，也能获得很好的图像；CR和DR可以根据临床需要进行各种图像后处理，如各种图像滤波，窗宽窗位调节、放大漫游、图像拼接以及距离、面积、密度测量等丰富的功能，为影像诊断中的细节观察、前后对比、定量分析提供技术支持。

对两者的性能比较如下：1.成像原理：DR是一种X线直接转换技术，它利用硒作为X线检测器，成像环节少；CR是一种X线间接转换技术，它利用图像板作为X线检测器，成像环节相对于DR较多。

2.图像分辨率：DR系统无光学散射而引起的图像模糊，其清晰度主要由像素尺寸大小决定；CR系统由于自身的结构，在受到X线照射时，图像板中的磷粒子使X线存在着散射，引起潜像模糊；在判读潜像过程中，激光扫描仪的激发光在穿过图像板的深部时产生着散射，沿着路径形成受激荧光，使图像模糊，降低了图像分辨率，因此当前CR系统的不足之处主要为时间分辨率较差，不能满足动态器官和结构的显示。

3.DR是今后的发展方向，但就目前而言，DR电子暗盒的结构14 in×17 in(1 in=2.54 cm)由4块⒎5 in ×8 in 所组成，每块的接缝处由于工艺的限制不能做得没缝，且一旦其中一块损坏必将导致4块全部更换，不但费用昂贵，还需改装已有的X线机设备，而CR相对费用较低，且多台X线机可同时使用，无需改变现有设备。

数字化影像（ DR）技术特点及临床应用【摘要】近年来，我国数字化影像技术发展速度不断加快，在科研和临床等领域发挥着非常大的作用，不仅促进了现代医学各学科的变革，还提升了疾病诊断的准确性，提升了疾病的治疗效果。

本文就数字化影像技术的特点及临床应用进行分析，以期能够减轻患者的病痛。

【关键词】数字化；影像；DR为了更好地满足人们对临床治疗的要求，医疗机构要重视数字化影像技术的应用，详细了解数字化影像技术的特点，结合医疗发展水平合理运用数字化影像技术，提高诊断结果的准确性，加快医疗影像资料存储和传输的速度，进一步促进我国医学发展。

1数字化影像技术概述数字化影像技术简称为DR，在每个投照系统中包含了所有的投照体位。

DR系统根据X线吸收率的不同，初始条件使用高电压低电流自动电离室摄影，由于其具有较高的空间分辨率、时间分辨率和较大的动态范围，能清晰地显现各解剖部位的细微结构,加上其强大的图像后处理功能可以处理出各种设定模式下的图像，获得高对比度、清晰完美的图像，降低患者的辐射剂量,减少了球管的负荷。

另外，数字化影像技术还改变了现有的放射科传统的摄影模式,实现了普通X线摄影的数字化革命。

数字X线设备，极大地提高了影像的对比度和分辨率，强大的图像后处理很大程度上扩展了影像的动态观察范围，DR系统对X线敏感性高，直接转换技术使X线的吸收率高于间接转换的3~4倍，图像灰度精度更高、层次丰富，能极大地提高医院的诊断水平和工作效率。

数字化影像技术本身所需的X射线计量比传统胶片少3-4倍，数字化图像可以运用较少的X线计量等地到高清晰的图像，最大限度上降低X涉嫌对病人造成的辐射，避免对病人身体健康造成较大危害。

除此之外，数字化影像技术还在一定程度上改变了传统的胶片辐射方法，取消了原有的图像管理方式，将先进的计算机技术应用至数字化影像管理工作中，采用计算机无片化档案管理方式，不仅能够有效节约资金，还能提升数字化印象管理的效率。

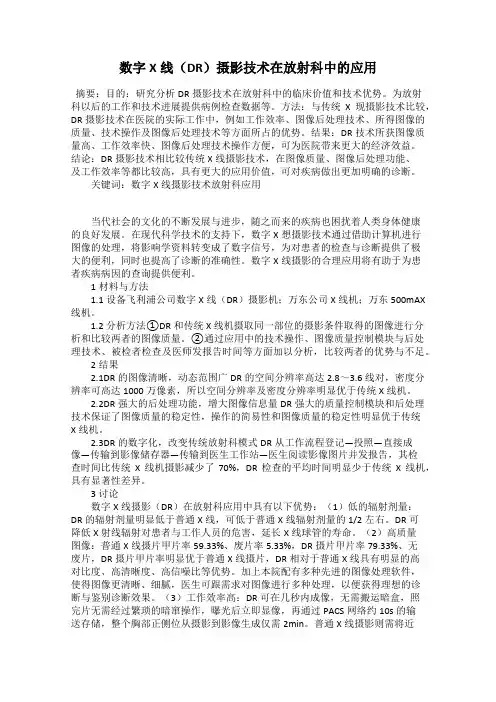

数字X线（DR）摄影技术在放射科中的应用摘要：目的：研究分析DR摄影技术在放射科中的临床价值和技术优势。

为放射科以后的工作和技术进展提供病例检查数据等。

方法：与传统X现摄影技术比较，DR摄影技术在医院的实际工作中，例如工作效率、图像后处理技术、所得图像的质量、技术操作及图像后处理技术等方面所占的优势。

结果：DR技术所获图像质量高、工作效率快、图像后处理技术操作方便，可为医院带来更大的经济效益。

结论：DR摄影技术相比较传统X线摄影技术，在图像质量、图像后处理功能、及工作效率等都比较高，具有更大的应用价值，可对疾病做出更加明确的诊断。

关键词：数字X线摄影技术放射科应用当代社会的文化的不断发展与进步，随之而来的疾病也困扰着人类身体健康的良好发展。

在现代科学技术的支持下，数字X想摄影技术通过借助计算机进行图像的处理，将影响学资料转变成了数字信号，为对患者的检查与诊断提供了极大的便利，同时也提高了诊断的准确性。

数字X线摄影的合理应用将有助于为患者疾病病因的查询提供便利。

1材料与方法1.1设备飞利浦公司数字X线（DR）摄影机；万东公司X线机；万东500mAX 线机。

1.2分析方法①DR和传统X线机摄取同一部位的摄影条件取得的图像进行分析和比较两者的图像质量。

②通过应用中的技术操作、图像质量控制模块与后处理技术、被检者检查及医师发报告时间等方面加以分析，比较两者的优势与不足。

2结果2.1DR的图像清晰，动态范围广DR的空间分辨率高达2.8～3.6线对，密度分辨率可高达1000万像素，所以空间分辨率及密度分辨率明显优于传统X线机。

2.2DR强大的后处理功能，增大图像信息量DR强大的质量控制模块和后处理技术保证了图像质量的稳定性，操作的简易性和图像质量的稳定性明显优于传统X线机。

2.3DR的数字化，改变传统放射科模式DR从工作流程登记―投照―直接成像―传输到影像储存器―传输到医生工作站―医生阅读影像图片并发报告，其检查时间比传统X线机摄影减少了70%，DR检查的平均时间明显少于传统X线机，具有显著性差异。

DR 临床应用数字化射线技术（Digital Radiography，DR）是一种现代的医学成像技术，已广泛应用于临床诊断。

相比传统的胶片X射线技术，DR技术具有更高的分辨率、更快的成像速度和更便捷的影像存储方式，极大地提高了影像诊断的准确性和效率。

本文将重点探讨DR技术在临床应用中的优势和未来发展。

首先，DR技术在临床应用中的最大优势之一是影像质量的提高。

DR系统能够以数字化的方式直接将X射线图像传输到计算机中进行处理，避免了传统胶片X射线照片的照相、冲洗和放大过程，从而减少了图像失真和信息丢失的可能性。

与此同时，DR系统的分辨率更高，能够显示更加清晰、细节更加丰富的影像，有助于医生更准确地判断病变和病情，提高临床诊断的准确性。

其次，DR技术的成像速度更快，有利于医生及时获取影像结果。

传统X射线胶片需要等待照片冲洗和处理，而DR系统无需等待，拍摄后即可立即显示影像，大大缩短了患者等待和医生诊断的时间。

尤其在急诊诊断和术中引导中，快速获取高质量的影像能够帮助医生及时做出诊断和治疗决策，提高了医疗工作效率和患者的治疗体验。

此外，DR技术的影像存储和管理更加方便。

数字化的影像可以直接存储在电脑或云端服务器中，医生可以随时随地访问和查看患者的影像数据，避免了传统胶片存储和管理中易发生的损坏、丢失等问题。

同时，数字化影像的存储使得医生可以更加方便地追踪病情的变化，比对不同时间点的影像，为治疗方案的制定提供更多依据。

最后，随着计算机技术和人工智能的不断发展，DR技术在临床应用中还有着广阔的发展前景。

借助深度学习等技术，DR系统能够实现自动化分析和诊断，辅助医生更快速、更准确地做出诊断，提高医疗诊断的精准度和效率。

未来，DR技术有望与其他医学影像技术、临床信息系统等技术结合，实现影像数据的无缝链接和共享，为医生提供更加全面、准确的患者影像信息，推动医疗卫生领域的数字化转型和智能化发展。

综上所述，DR技术在临床应用中具有诸多优势，包括提高影像质量、加快成像速度、便利的影像存储和管理，以及未来发展的潜力。
