消防炮与自动跟踪定位射流灭火系统

全自动跟踪定位射流灭火装置系统能够将红外传感技术、信号处理技术、通讯控制技术、计算机技术和机械传动技术有机地结合在一起，能全天候自动监测保护范围内的火灾，使用效果显著。

一旦发生火灾，灭火装置立即启动，对火源进行水平方向和垂直方向的智能扫描，确定火源的两个方位后，中央控制器发出指令，发出火警信号，同时启动水泵、打开阀门，灭火装置对准火源进行射水灭火，火源扑灭后，中央控制器再发出指令停止射水。

若有新的火源，灭火装置将重复上述过程，待全部火源被扑灭后重新回到监控状态。

5L/S～10L/S全自动跟踪定位射流灭火装置的射水形式为柱状射水，射程远，保护范围广，灭火能力很强大。

自动跟踪定位射流灭火系统可与其他火灾报警器实现联动采用图像技术，实现可视化灭火可实现自动探测报警并自动定位着火点具有自动控制、远程手动控制和现场手动控制功能探测距离远，保护面积大，响应速度快，探测灵敏度高自动定位，远程定点灭火，减少了扑救过程中造成的损失系统可同时具有防火、灭火、监控功能，提高了系统的可靠性。

自动跟踪定位射流灭火系统特点：(1)消防水炮采用双功能红外紫外复合探测传感信号处理技术。

可以主动早期发现火源，并能有效识别真假火源;经过微处理器根据精密的射水数学模型，软件数字化处理技术和自动控制技术处理后，使消防水炮定位很精确和射柱相当精准;并且能有效地抑制阳光和普通照明灯光。

很大地降低了误报率。

(2)具有视频定位功能。

留有CAN总线接口同火灾报警控制器联网使用，并配合视频进行定位以达到远程控制的目的。

(3)具有激光定位检测功能，可以准确指示火源的方向是否正确。

(4)装置结构设计为双喷水嘴，射水覆盖面积大，更有效地包容起着点。

(5)机械驱动采用航空专用步进电机，器件为工业以上标准，使水炮扫描定位更加精确可靠。

(6)装置配有快接法兰，安装很方便。

南京睿实消防安全设备有限公司是一家专门从事智能图像火灾探测系统、大空间智能消防炮系统和水/泡沫电动消防炮系统的生产制造商。

关于自动跟踪定位射流灭火系统的分析摘要：从现代消防发展趋势角度出发，阐述了自动跟踪定位射流灭火系统的性能、探测器控制要求、自动跟踪定位射流灭火系统调试等，同时，还对自动跟踪定位射流灭火系统存在的不足提出建议。

关键词：自动跟踪定位射流灭火系统中图分类号：tj53文献标识码： a 文章编号：自动跟踪定位射流灭火系统,是以水或泡沫混合液为喷射介质,利用红外、紫外、数字图像或其他火灾探测装置对烟、温度等的探测进行早期火灾的自动跟踪定位，并运用自动控制方式来实现灭火的射流灭火系统。

系统由灭火装置、探测装置、控制装置和消防供液部分组成。

1 灭火装备的性能分析按灭火装置流量大小，系统分为自动消防炮灭火系统和自动射流灭火系统；按产品的结构形式一般可以分为喷枪式、喷孔式、水帘式、离心式、撞击式和自动消防炮６种形式；根据探测器和灭火装备的组合情况可以分为分体式（火焰探测器与灭火装备分开独立设置的灭火装备）和一体式（火焰探测器与灭火装备一体化设置的灭火装备）。

（１）喷枪式：当发现火源时，灭火装备首先对火源进行水平和垂直扫描定位，确认后装备自动报警，同时开始喷水灭火，灭火装备喷水时在空中形成密集水柱。

其特点是：灭火时喷头直接对准火源，水量集中，腔体射流喷水穿透能力强，且喷水枪下部可安装视频监控器，对整个喷水过程进行实时监控，及时准确扑灭早期点源火灾。

喷孔式：其喷水时从喷水孔出水，形成一道柱状水流，其特点是喷水迅速，定位准确。

（３）水帘式：其工作时通过喷水狭缝喷水，形成一扇帘幕，类似于水幕系统。

其特点是兼顾隔离火源、控制火情和喷水灭火。

离心式：根据离心原理设计而成，灭火装备在喷水时连续旋转，在离心力的作用下，水滴从喷水口溅出，随着工作压力的提高，水滴受到的离心力增大，水滴颗粒将逐渐变小，同时布水均匀度也会相应提高。

离心式灭火装备的特点是喷水保护面积大，灭火穿透力强。

（５）撞击式：通过喷水水流经过布水器后撞击在溅水盘上反弹或穿透溅水盘的形式喷水，其特点是流量比较大，保护强度高。

消防水炮施工方案1.1.1.自动消防水炮灭火系统组成自动消防灭火装置由下列部件组成一个完整的火灾监视、扫描、定位、报警、喷水灭火等完善功能的消防系统：①自动跟踪定位射流灭火装置灭火部件（以下简称“水炮”）水炮是装置中完成火源扫描自动跟踪定位及喷水灭火的部件。

如图 2.1 所示，水炮上的启动传感器感应到火焰发出的信号后，自动启动水炮旋转，进行水平和垂直扫描，确定火源位置，炮管对准火源，同时向联动柜发出火警信号，手动或自动打开电磁阀，启动水泵射水灭火。

装置配有遥控器，最远可以在 1200 米外遥控水炮。

水炮上装有摄像头，可以视频监视现场情况。

根据喷射流量，水炮有 5L/S 和 10L/S 两个型号，除个别参数外，功能、使用方法等都一样。

②接线端子盒③现场控制箱现场控制箱安装于水炮现场，用于控制一个现场区域内的水炮，也是水炮和联动柜的连接枢纽。

现场控制箱如下图所示，具体具有以下作用：1）具有现场手动控制和远程控制两级控制功能；2）实现现场设备工作电源和电磁阀电源启动、停止控制控制功能；3）具有现场总电源指示，工作电源启动、停止状态指示，电磁阀电源启动、停止状态指示，提供现场直流24V工作电源；4）设置现场手动控制安全锁，防止无关人员无故误控制现场控制箱；5）采用标准六芯电话插座作远程遥控接口，方便连接远程遥控终端的接入控制；6）提供交流220V备用电源插座，方便远程遥控终端工作取电或现场维护、维修工作取电；7）具有工作电源和电磁阀电源状态显示功能；8） 400mm（高）×300mm（宽）×100mm（厚）的小箱体，极大方便高级场所暗装现场控制箱的需要；④电磁阀④模拟末端试水装置⑤遥控器水炮遥控器具有三方面主要功能。

1）参数设置设置水炮编号（厂家设置）、总数、名称设置水炮安装高度设置射流距离补偿参数设置启动反应时间参数设置水平偏移参数2）定位喷射状态时的控制控制射流摇摆或定点喷射控制射流左、右、前、后移动喷射3）监控状态时的控制控制水炮水平旋转控制水炮喷嘴前后摆动控制水炮复位⑦编码输入输出模块⑧自动控制部件（立式或琴台式联动柜）1.1.2.自动消防水炮灭火系统工作原理平时水炮处于火警监视状态。

8.1自动跟踪定位射流81自动跟踪定位射流灭火系统自动跟踪定位射流灭火装置是针对现代大空间建筑的需要利用自然界的可燃物质在燃烧时所释放出的大量的辐射线，利用红、紫外传感器、计算机、机械传动、用红紫外传感器计算机机械传动远程通讯等技术，通过一整套电子控制电路构成的高度智能化的现代消防。

它可以路构成的高度智能的防以在被保护的三维空间内，全方位地进行巡回扫描寻的，精确定位，并驱动灭火装置迅速准确地瞄准火源，继而自动启泵、开阀，射水灭火，瞬时间即可把刚刚初燃的火源扑灭，确保把火灾的苗头扼灭在初萌状态，真正地做到“防患于未然”！自动寻的喷水灭火系统，具有探测距离远，保护的喷水灭火系统具有探测距离远保护面积大，喷射流量大，灵敏度高，响应速度快，智能化、自动化水平高，灭火时间度快智能化自动化水平高灭火时间短等众多优点，能够极大地消除火灾给人们带来的危害，为保护人民的财产和自身生命安全不再遭受到火灾的困扰。

、系统组成一、系统组成二、工作原理三、系统特点四、适用范围一·系统组成自动跟踪定位射流灭火系统一般由自动消防炮、消防管消防管道、水流指示器、电动阀、检修阀、现场视频CCD、红紫外修阀现场视频红紫外火焰探测器、现场控制箱、声光报警器、手动报警按钮、手动控制器、火灾报警控制器、视频图像记录仪、消防水泵、储水池、水泵接合器，线缆等储水池水泵接合器线缆等组成。

系统组成示意图二·工作原理⏹1、当发生火灾时，先由紫外火灾探测器，对火灾进行快速探测分析进行快速探测分析。

⏹2、然后启动自动射流灭火装置水平定位系统，进行水平扫面，确定火源的水平X坐标，随后进入垂直行水平扫面确定火源的水平X坐标定位系统，确定火源的垂直Y坐标，从而实现对火灾的精确定位。

的精确定位⏹3、定位后启动电磁阀（电动阀）喷水灭火，火被扑后火装置自动关闭电磁阀停止火扑灭后，灭火装置自动关闭电磁阀，停止灭火。

⏹4、确认无火点后，待机监视，如火复燃，自动射流灭火装置将重新启动，循环灭火。

消防炮与自动跟踪定位射流灭火系统消防炮是消防车上装备的一种消防灭火器材，能够进行远程喷水和灭火作业，通常用于灭大型火灾和打击火势较大的建筑物外部火点。

而自动跟踪定位射流灭火系统则是近年来新兴的一种消防灭火设备，它采用计算机和传感器等装置实现对火源的快速识别和自动灭火。

消防炮消防炮是一种能够进行大范围、高效的水弹攻击的消防灭火器材，常见于消防车上。

消防炮的喷水距离通常在50-100米之间，水流平稳，喷水量也比较大。

消防炮一般有手摇式和电动式两种，电动式的消防炮可以随时调节水流、喷射方向和射程。

消防炮操作简单，适用范围广泛，常用于灭大型火灾和高层建筑、大型场馆等外部火点。

消防炮的使用需要注意以下几点：1.操作时需注意风向和火源方向，避免喷水造成火势扩大；2.消防炮喷出的水流有一定的冲击力，使用时需注意防护措施，以免造成伤害；3.消防炮在使用过程中需注意水源供应，避免水源不足造成灭火不彻底。

自动跟踪定位射流灭火系统自动跟踪定位射流灭火系统是一种新兴的消防灭火设备，它通过计算机和传感器等装置实现对火源的快速识别和自动灭火。

该系统由综合型控制器、光电感应器、水炮、水源供应等模块组成，可以在火灾发生后5秒内实现自动跟踪定位。

自动跟踪定位射流灭火系统的优点如下：1.自动化程度高，响应速度快，能够在火灾发生时即刻实现灭火。

2.安装方便，使用简单，能够实现远程控制，减少了人力投入。

3.有效节约了用水量，减少了用水成本和水源浪费。

4.具有良好的灵活性和机动性，可以适应不同地形和应对不同类型的火灾。

自动跟踪定位射流灭火系统的局限性主要在于：1.设备本身成本较高，需要进行相关技术的培训和维护。

2.系统的故障诊断和维修需要一定的技术水平和对系统性能的熟悉程度。

3.对电力供应的要求比较高，需要有稳定的电力保障。

消防炮和自动跟踪定位射流灭火系统都是目前比较先进和实用的消防灭火设备。

消防炮应用广泛，效果显著，操作简单，是灭大型火灾和打击高处火点的首选工具；自动跟踪定位射流灭火系统则具有自动化程度高、灵活性好等特点，在消防灭火工作中起到了越来越重要的作用。

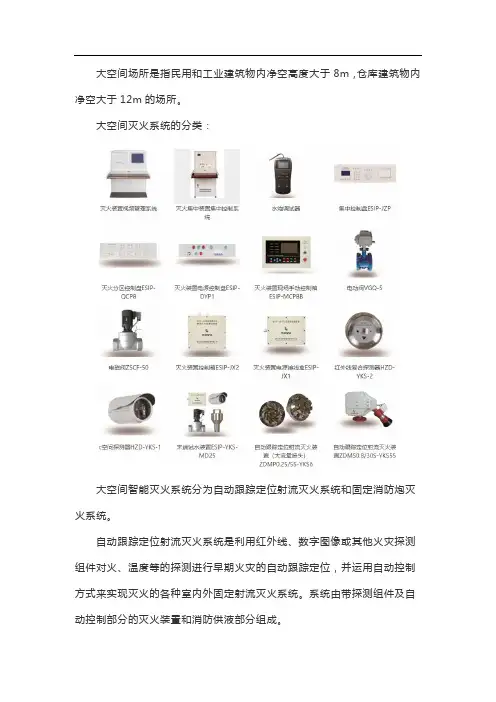

大空间场所是指民用和工业建筑物内净空高度大于8m，仓库建筑物内净空大于12m的场所。

大空间灭火系统的分类：大空间智能灭火系统分为自动跟踪定位射流灭火系统和固定消防炮灭火系统。

自动跟踪定位射流灭火系统是利用红外线、数字图像或其他火灾探测组件对火、温度等的探测进行早期火灾的自动跟踪定位，并运用自动控制方式来实现灭火的各种室内外固定射流灭火系统。

系统由带探测组件及自动控制部分的灭火装置和消防供液部分组成。

固定消防炮灭火系统是由固定消防炮和相应配置的系统组件组成的固定灭火系统。

（说明：系统组件包括探测、控制等器件，因制造厂家不同而不同）自动跟踪定位射流灭火系统一、工作原理当发生火灾时，先由紫外、红外火灾探测器探测到火源报警；并将火灾报警信号通过网络通讯系统传输给控制中心或直接传输给灭火装置的现场控制箱，启动自动射流灭火装置水平定位系统和垂直定位系统，将炮嘴对准火源，启动电磁阀喷水灭火，火被扑灭后，灭火装置自动关闭电磁阀，停止灭火，并自动重复巡视一周，确认无火点后，待机监视，如火复燃，自动射流灭火装置将重新启动，循环灭火。

二、产品特点自动准确定位、定点喷射发现火情到定位喷水时间短（≤30S）采用红外、紫外复合探测技术模块化结构，安装、布线简单现场手动、中心手动、自动控制功能、中心图像监控、实现可视化操作三、产品用途随着社会经济的蓬勃发展，各类高大建筑不断兴起，而高大空间的防火成为人们广泛关注的话题，运用自动射流灭火系统能够有效地解决这类场所的灭火难题，也能对早期火灾起到良好的抑制作用。

典型应用场所：会展中心、展览馆、大型商场、机场、火车站、汽车站大厅、文化中心、艺术馆、歌剧院、礼堂、体育场馆、高架厂房、物流仓库等。

共安智能科技有限公司/深圳共安-全自动跟踪定位消防水炮灭火系统厂家在早几年前关于大空间消防水炮的叫法有很多种，比如ZDMS0.6/5S-GA 喷射型自动跟踪定位射流灭火装置，ZTZ-122自动寻的喷水灭火装置，ZSS-25高空水炮，大空间主动射水灭火装置，大空间智能型主动喷水灭火系统，SSDZ5-LA231微型自动扫描灭火装置，全自动跟踪定位射流消防水炮灭火系统，ZSS-25A自动扫描射水高空水炮灭火装置，大空间自动扫描定位喷水灭火系统，中悬式自动扫描灭火装置等等，但目前国标已经出来统称都是ZDMS0.6/5S-GA自动跟踪定位射流灭火装置，俗称叫做自动消防水炮。

共安智能科技有限公司/ .在2015年之前消防水炮中的自动消防水炮的普遍型号都是老型号为ZTZ开头的常用型号，为了规范消防水炮市场中的自动消防水炮，2015年9月国家进行统一重新认证，规范产品学名及型号，标准学名为“自动跟踪定位射流灭火装置”，标准型号为ZDMS、ZDMP、PSKD前缀开头的型号，产品也被纳入国家强制性认证产品（CCC认证），遗忘不规范局面将会逐步完善。

.ZDMS系列性能ZDMS自动消防炮：具有定位精确、误报率低，灭火效率高、保护面积大、响应速度快的特点，当火灾图像火焰探测器或其他火灾探测器发现火情并报警，信息处理主机立即确定着火区域，同时控制相应区域对应的至少两台消防炮，迅速共安智能科技有限公司/指向着火区域，精确确定着火点，控制相应的消防炮准确对准着火点，并自动启动消防水泵和电动阀，喷水（或泡沫）灭火，火灭后自动停泵、关阀，停止出水。

同时对非火灾区域所造成的损失可减至最小。

ZDMS系列技术参数1、自动消防水炮ZDMS0.6/5S-GA，流量5L/S，压力0.6Mpa，保护半径20-33m 不等，安装高度6-25m2、自动消防水炮ZDMS0.8/10S-GA，流量10L/S，压力0.8Mpa，保护半径37m，安装高度6-25m3、自动消防水炮ZDMS0.8/20S-GA，流量20L/S，压力0.8Mpa，保护半径52m，安装高度6-25m4、自动消防水炮ZDMS0.9/30S-GA，流量30L/S，压力0.9Mpa，保护半径62m，安装高度6-25m5、自动消防水炮ZDMP0.25/5S-GA，流量5L/S，压力0.25Mpa，保护半径6m，安装高度6-15m共安智能科技有限公司/标准型自动扫描射水高空水炮布线（1）水炮到现场区域控制箱：RVV3x1.5(水炮电源线220V)+RVSP2x1.5(水炮控制线）（2）电磁阀到现场区域控制箱：RVV2x1.5(电磁阀电源线）（3）现场区域控制箱到末端试水装置：RVV3x1.5(末端试水装置电源线)+RVSP2x1.5(信号总线)共安智能科技有限公司/（4）现场区域控制箱到消防报警主机：RVV3x2.5(电源线)+RVSP2x1.5(信号总线)+RVSP2x1.5(远程控制线)（5）水炮到消防报警主机：SYV-75-5(视频线)。

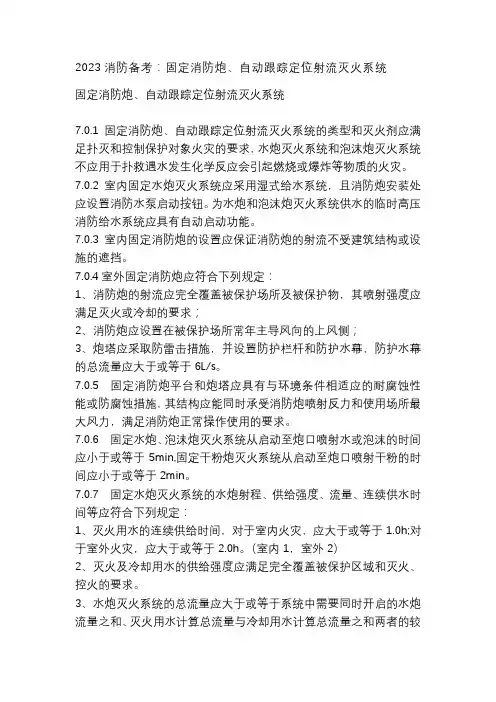

2023消防备考：固定消防炮、自动跟踪定位射流灭火系统固定消防炮、自动跟踪定位射流灭火系统7.0.1固定消防炮、自动跟踪定位射流灭火系统的类型和灭火剂应满足扑灭和控制保护对象火灾的要求，水炮灭火系统和泡沫炮灭火系统不应用于扑救遇水发生化学反应会引起燃烧或爆炸等物质的火灾。

7.0.2室内固定水炮灭火系统应采用湿式给水系统，且消防炮安装处应设置消防水泵启动按钮。

为水炮和泡沫炮灭火系统供水的临时高压消防给水系统应具有自动启动功能。

7.0.3室内固定消防炮的设置应保证消防炮的射流不受建筑结构或设施的遮挡。

7.0.4室外固定消防炮应符合下列规定：1、消防炮的射流应完全覆盖被保护场所及被保护物，其喷射强度应满足灭火或冷却的要求；2、消防炮应设置在被保护场所常年主导风向的上风侧；3、炮塔应采取防雷击措施，并设置防护栏杆和防护水幕，防护水幕的总流量应大于或等于6L/s。

7.0.5 固定消防炮平台和炮塔应具有与环境条件相适应的耐腐蚀性能或防腐蚀措施，其结构应能同时承受消防炮喷射反力和使用场所最大风力，满足消防炮正常操作使用的要求。

7.0.6 固定水炮、泡沫炮灭火系统从启动至炮口喷射水或泡沫的时间应小于或等于5min,固定干粉炮灭火系统从启动至炮口喷射干粉的时间应小于或等于2min。

7.0.7 固定水炮灭火系统的水炮射程、供给强度、流量、连续供水时间等应符合下列规定：1、灭火用水的连续供给时间，对于室内火灾，应大于或等于1.0h;对于室外火灾，应大于或等于2.0h。

（室内1，室外2）2、灭火及冷却用水的供给强度应满足完全覆盖被保护区域和灭火、控火的要求。

3、水炮灭火系统的总流量应大于或等于系统中需要同时开启的水炮流量之和、灭火用水计算总流量与冷却用水计算总流量之和两者的较大值。

7.0.8固定泡沫炮灭火系统的泡沫混合液流量、泡沫液储存量等应符合下列规定：1、泡沫混合液的总流量应大于或等于系统中需要同时开启的泡沫炮流量之和、灭火面积与供给强度的乘积两者的较大值；2、泡沫液的储存总量应大于或等于其计算总量的1.2倍；3、泡沫比例混合装置应具有在规定流量范围内自动控制混合比的功能。
