折叠救援担架使用说明大家好，今天咱们来聊聊折叠救援担架。

听上去可能有点严肃，不过别担心，我会把它讲得轻松一点，让大家都能明白。

想象一下，你在野外探险，突然有小伙伴不小心扭伤了脚，没办法走路，这时候可就得靠我们这款神奇的折叠担架出场了！它就像是超级英雄一样，能把受伤的人从危险的地方安全送走。

咱们得看看这担架长什么样。

打开的时候，它就像一把展开的椅子，宽宽大大的，特别适合躺人。

你一看，嘿，这不就是个“移动床”嘛！对了，这个担架一般都是用铝合金材料做的，轻便又结实，能抗得住不少重量，简直是个“耐用小能手”。

折叠的时候，先把两侧的支架往里一推，听见“咔嚓”一声，你就知道它准备好变身了。

要把它放到受伤的小伙伴身边。

这一步可得小心，轻轻松松地把担架放平在他身旁。

千万不要像抖动的风筝一样，把人给晃晕了。

然后，你要小心翼翼地将受伤者搬到担架上。

这时，如果身边有其他小伙伴，大家一起动手是最好的，毕竟“众人拾柴火焰高”，一起合力更安全！把人放上担架后，得确保他舒适又安全。

用安全带把受伤者绑住，这就像给他系上了“安全带”，这样在搬运的时候，就不怕他掉下来了。

要记得问问他的感受，看看有没有什么需要调整的地方，毕竟“细节决定成败”，对吧？好了，现在是时候开始移动了。

你和小伙伴们要抓紧担架的四个角，保持平衡。

走路的时候，动作要稳，最好能配合着说“走，走，走”，这样大家就能统一步伐，避免颠簸。

搬运的过程就像在做一场舞蹈，既要稳重又要有节奏感！一边走，心里还得想着：快到安全的地方就好。

当你们终于把小伙伴搬到安全的地方，嘿，别忘了给他一个大大的拥抱和安慰，毕竟在危急时刻，友情才是最重要的。

即使他只是在受伤，也一定会感谢你们的努力和陪伴。

就像那句老话说的：“有困难一起扛”，在一起就是最大的力量。

收拾担架的时候，别忘了清洁和检查。

检查有没有损坏，确保下次能再用。

再折叠的时候，把每个支架都推好，不然下次再打开的时候，可能会遇到“意外惊喜”哦！保持它的干净整洁，就像照顾自己的好朋友一样，让它时刻保持最佳状态，随时待命。

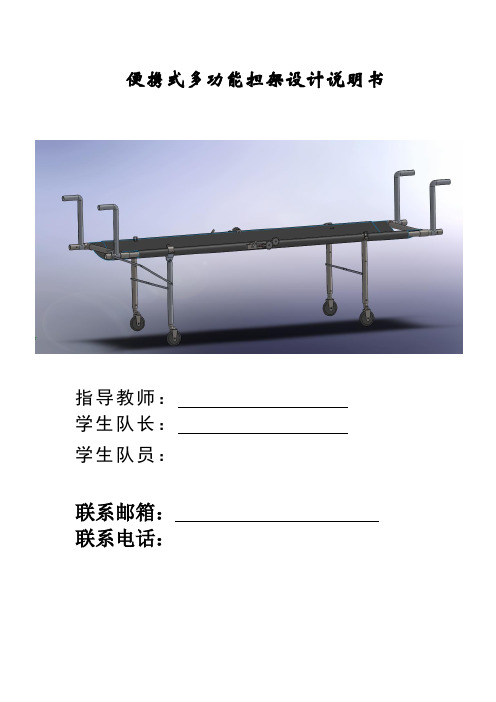

便携式多功能担架设计说明书指导教师：学生队长：学生队员：联系邮箱：联系电话：摘要：“可折叠担架”是集休闲椅与应急担架于一体的机械作品。

该产品平时可做休闲椅使用，应急的时候可以迅速伸展作为担架使用，在应对突发情况时能极大地提高救人的效果。

本文重点介绍了“可折叠担架”的设计方案、机械结构、工作原理、创新点和市场前景等内容。

作品内容简介：据专家介绍，当意外事故使生命受到威胁，人的身体受到伤害时，若是能有一床担架来让伤员躺上去，这不仅将能很好地降低他的痛苦，而且还能大大提高重伤病员得救的成功率。

只是在不幸事故发生后，一般情况下都不能够马上就找到一床担架来安置伤员，而是要等到迟迟赶来的救护车。

这样无疑是会对伤员的生命造成延误，后果了令人不堪想象。

因此，我们设计了这种“可折叠式担架”，将休闲椅与担架结合，“担架”作为一种隐藏的功能添加到一般的椅子上。

而且这种椅子可折叠，可收缩，可以放置到一般的汽车内，更推广了这种“折叠担架”的适用范围。

一、研究背景及意义在救护伤员的过程中，运送伤员是一个重要的环节，包括将伤员搬运到运送的车辆上和将伤员迅速送往医院。

而在现场救护中，采取正确的救护措施是很重要的。

而伤员的受伤情况在没有医生在场的时候很难确定。

这时候只要能把伤员用担架安放好后迅速寻找车子运到医院救治才是关键。

一床担架对于伤员运送是至关重要的。

担架不仅能将伤员舒服平稳地被抬送到车上，而且一般的汽车座位都不适合让伤员直接躺上去。

最好的办法是在用汽车运送时，也让伤员躺倒在担架上。

这样就不仅能减轻汽车行驶中的颠簸，而且能在到达医院后直接将伤员抬进手术间。

如此便能大大缩短伤员运送过程的风险与时间。

所以，在紧急情况下救治伤员要是能有一架担架，那将能发挥很大的作用。

而如果把担架与一般的椅子结合，防患未然、关爱生命，相信这是很有意义的。

二、总体方案设计1、使用环境普通的家居,办公室，担架部分可拆开，折叠后放置与汽车里2、总体功能我们的设计能够实现以下功能：（1）、作为日常生活中的椅子使用。

设计说明书设计项目：多功能铲式‎折叠担架设计者：指导教师：学校：多功能铲式‎折叠担架说‎明书设计者：（XXXXX‎XX，吉林）作品内容简‎介多功能铲式‎折叠担架是‎我们自主研‎制的一种集‎折叠担架、铲式担架、轮式担架、救护车担架‎床于一身的‎新型、方便、高效的救援‎担架。

具有折叠、分离、可抬、可推、点滴、手术、方便X光照‎射、夜间救援等‎多种功能。

它携带、放置方便，可以迅速转‎运伤员，抢救迅速，能避免对伤‎员的二次伤‎害等优越性‎能，大大提高了‎救援效率。

1.担架设计方‎案图一本担架的结‎构图如图一‎所示：图二 图三 1.1 分离原理该担架的分‎离原理是在‎连接部位安‎装一个活销‎，当管插入时‎自动卡死，分离时只需‎拔一下弹簧‎销就可轻松‎实现担架的‎两边分离。

其原理机构‎如图二组成:弹簧销,套筒 1.2 折叠原理利用一个两‎边处理过的‎槽形钢板,将两个钢管‎在里面对接‎,实现了钢管‎只能单方向‎折叠的原理‎，达到了担架‎折叠的目的‎。

其折叠后如‎图三： 组成：折叠装置 1.3 载荷的计算‎测量并计算‎担架面的面‎积A ,所选材料的‎屈服应力ó‎s =235Mp ‎a ,安全因数 ńs=1.5, 材料的许用‎应力为：[]Mpa n 1565.1235=÷=÷=σσ 四个支撑点‎面积：10.34mm2‎ 担架表面正‎应力为：ó=F/A=1500N ‎/10.34mm2‎=145Mp ‎a ＜156Mp ‎a 从而确定担‎架所能承受‎的力,确定载荷：1500N ‎/10N/Kg=150Kg ‎ 1.4支架张合‎及限位设计‎用车床加工‎一个M10‎的螺栓，螺纹长度2‎4，插入两管之‎间，在外面加一‎个蝶形螺母‎，就简单的做‎到了支架张‎合。

确定角度θ‎，然后在一支‎架上焊接一‎个限位小圆‎销。

1.5 轮子的选择‎刹车轮载重‎50公斤，力是均分的‎，四个轮载重‎200公斤‎。

铲式担架的使用方法
铲式担架是用于急救和抬送伤员的一种救护设备。

以下是铲式担架的基本使用方法：
1. 了解担架结构：铲式担架通常由两个可折叠的铝合金或塑料板组成，中间连接有铰链，可以将担架折叠成“U”形，也可以展开成一条平板。

2. 确保安全：在使用担架之前，先确保现场安全，将伤员从可能的危险环境中转移出来，防止二次伤害。

3. 展开担架：将铲式担架展开成一条平板，确保铰链部分完全打开，担架两侧铺平，形成稳固的平面。

4. 固定担架：在铲式担架两端的支撑杆上，通常有固定带或固定夹，可以固定伤员，防止伤员在运送过程中滑动。

5. 抬送伤员：将伤员小心地移动到担架上，注意固定伤员，确保伤员在担架上稳固且舒适。

6. 抬升担架：在抬送伤员之前，确保救援人员协调一致，将担架平稳抬升，避免颠簸和晃动。

7. 担架的使用要点：担架的使用要点包括：抬升时保持平稳，注意固定伤员的头部和颈部，避免压迫腹部和胸部。

8. 小心移动：在抬送担架时，避免过于急躁和突然的移动，尤其是在楼梯、狭小空间或不平坦地面上，要格外小心。

9. 及时送往医院：伤员抬送到安全地点后，尽快送往医院进行进一步的救治。

请注意，使用铲式担架需要受过专业训练的急救人员或救援人员进行操作，以确保伤员的安全和舒适。

不熟悉使用方法或没有相关培训的人员应避免私自操作，以免造成伤员进一步受伤。

ISO9001—2000l国际质量体系认证ISO9001—2000l国际质量体系认证

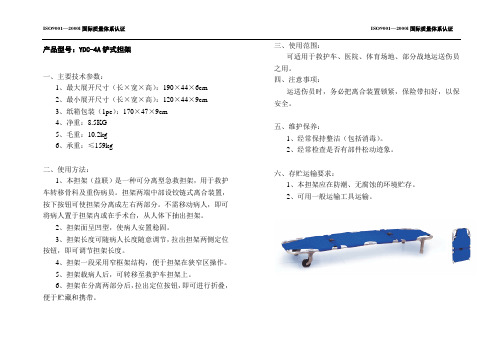

产品型号：YDC-4A铲式担架
一、主要技术参数：
1、最大展开尺寸（长×宽×高）：190×44×6cm
2、最小展开尺寸（长×宽×高）：120×44×9cm
3、纸箱包装（1pc）：170×47×9cm
4、净重：8.5KG
5、毛重：10.2kg
6、承重：≤159kg
二、使用方法：
1、本担架（益联）是一种可分离型急救担架，用于救护车转移骨科及重伤病员。

担架两端中部设铰链式离合装置，按下按钮可使担架分离成左右两部分。

不需移动病人，即可将病人置于担架内或在手术台，从人体下抽出担架。

2、担架面呈凹型，使病人安置稳固。

3、担架长度可随病人长度随意调节，拉出担架两侧定位按钮，即可调节担架长度。

4、担架一段采用窄框架结构，便于担架在狭窄区操作。

5、担架载病人后，可转移至救护车担架上。

6、担架在分离两部分后，拉出定位按钮，即可进行折叠，便于贮藏和携带。

三、使用范围：
可适用于救护车、医院、体育场地、部分战地运送伤员之用。

四、注意事项：
运送伤员时，务必把离合装置锁紧，保险带扣好，以保安全。

五、维护保养：
1、经常保持整洁（包括消毒）。

2、经常检查是否有部件松动迹象。

六、存贮运输要求：
1、本担架应在防潮、无腐蚀的环境贮存。

2、可用一般运输工具运输。

铲式担架使用方法摘要：一、铲式担架简介二、铲式担架使用步骤1.准备工具和环境2.操作铲式担架3.注意事项三、铲式担架的优点和适用场景四、总结正文：铲式担架是一种紧急救援工具，主要用于搬运受伤或病重的患者。

下面我们将详细介绍铲式担架的使用方法，以及在使用过程中需要注意的事项。

一、铲式担架简介铲式担架是一种特殊的担架，它的形状类似于一个铲子。

其主要特点是可以在不平整的路面上稳定行驶，并能很好地保护患者的脊椎。

铲式担架主要由两部分组成：担架本体和把手。

二、铲式担架使用步骤1.准备工具和环境在使用铲式担架之前，请确保以下准备工作已完成：- 检查担架本体和把手是否完好无损。

- 确保地面平整，清除障碍物。

- 确保患者衣物宽松，无悬挂物品。

2.操作铲式担架操作铲式担架的过程可以概括为以下几个步骤：- 将患者放在担架本体上，确保患者身体平稳，脊柱保持中立位置。

- 两人分别握住担架的两侧把手，保持平行站位。

- 沿着直线方向平稳推动担架，避免剧烈晃动。

3.注意事项- 在使用铲式担架时，务必保持患者脊柱的中立位置，以防止二次受伤。

- 操作过程中，确保担架平稳，避免剧烈晃动。

- 如果在楼梯、斜坡等不平整的路面搬运，应采取相应的措施，确保患者安全。

三、铲式担架的优点和适用场景铲式担架具有以下优点：- 可在不平整的路面上稳定行驶，适应性强。

- 具有良好的缓冲性能，保护患者脊椎。

- 操作简单，易于上手。

铲式担架适用于以下场景：- 紧急救援，如地震、车祸等事故现场。

- 患者转运，如医院急诊、病房等。

- 户外活动，如徒步、登山等活动中发生意外受伤。

四、总结铲式担架是一种重要的紧急救援工具，掌握其使用方法和使用注意事项，有助于在紧急情况下确保患者的安全。

在使用过程中，务必保持患者脊柱的中立位置，确保平稳行驶，避免二次受伤。

设计说明书设计项目：多功能铲式折叠担架设计者：指导教师：学校：多功能铲式折叠担架说明书设计者：（XXXXXXX，吉林）作品内容简介多功能铲式折叠担架是我们自主研制的一种集折叠担架、铲式担架、轮式担架、救护车担架床于一身的新型、方便、高效的救援担架。

具有折叠、分离、可抬、可推、点滴、手术、方便X光照射、夜间救援等多种功能。

它携带、放置方便，可以迅速转运伤员，抢救迅速，能避免对伤员的二次伤害等优越性能，大大提高了救援效率。

1.担架设计方案图一本担架的结构图如图一所示：图二图三1.1 分离原理该担架的分离原理是在连接部位安装一个活销，当管插入时自动卡死，分离时只需拔一下弹簧销就可轻松实现担架的两边分离。

其原理机构如图二组成:弹簧销,套筒1.2 折叠原理利用一个两边处理过的槽形钢板,将两个钢管在里面对接,实现了钢管只能单方向折叠的原理，达到了担架折叠的目的。

其折叠后如图三：组成：折叠装置1.3载荷的计算测量并计算担架面的面积A,所选材料的屈服应力ós=235Mpa,安全因数ńs=1.5,材料的许用应力为：[]Mpaσ÷=σ=n1565.1235=÷四个支撑点面积：10.34mm2担架表面正应力为：ó=F/A=1500N/10.34mm2=145Mpa＜156Mpa从而确定担架所能承受的力,确定载荷：1500N/10N/Kg=150Kg1.4支架张合及限位设计用车床加工一个M10的螺栓，螺纹长度24，插入两管之间，在外面加一个蝶形螺母，就简单的做到了支架张合。

确定角度θ，然后在一支架上焊接一个限位小圆销。

1.5 轮子的选择刹车轮载重50公斤，力是均分的，四个轮载重200公斤。

足以承重在150Kg以下的载荷2.担架的性能1、一分为二：采用离合装置，可使分离成左右两部分，在不移动伤员的情况下，迅速使伤员置于担架内再转运至手术台或病床上，然后再拆开，轻松撤出担架。

避免救护转移过程中所造成的“二次创伤”，为治疗手术的顺利实施创造了良好的条件。

铲式担架使用技术
铲式担架是一种用于抬运伤员的装备，常用于医院、紧急救援和消防等场合。

下面介绍一下铲式担架的使用技术：
1.准备工作：确认伤员是否需要使用铲式担架，评估伤员的状
况和伤情。

组织人员进行紧急救援的协调与配合。

2.选择适当的担架：根据实际情况，选择适合的担架进行使用，确保担架的稳定性和安全性。

3.组织人员：至少需要两名操作人员，一人站在头部，另一人
站在腿部，协调动作。

4.正确位置：确定担架的正确位置，以确保伤员的安全和舒适。

5.抬起伤员：操作人员协调动作，将伤员抬起，使其进入担架。

一人提起头部，另一人提起腿部。

6.保持稳定：在移动担架时，保持担架的稳定，防止伤员发生
二次伤害。

7.移动步骤：根据现场情况确定行进路线，小心翼翼地将担架
移动到安全地点。

8.注意固定：将伤员固定在担架上，防止其在移动过程中滑落
或受伤。

9.注意体位：根据伤员的状况调整其体位，以确保呼吸通畅和减轻疼痛。

10.与其他救援人员协作：与其他救援人员保持沟通，确保协调行动，提高救援效率。

11.到达目的地：将担架安全地移动到目的地，根据医疗人员的指示进行交接。

12.注意维护：使用完毕后，及时清洁、消毒和维护担架，以保证下次使用时的安全和卫生。

以上是铲式担架的基本使用技术，使用时应仔细操作，确保伤员的安全和舒适。

在实际操作中，还需根据具体情况进行调整和灵活应变。

铲式担架使用技术引言：铲式担架是一种常用的急救设备，用于将伤员从狭窄或难以进入的地方转移出来。

本文将介绍铲式担架的使用技术，包括正确的操作方法、安全注意事项以及常见的问题解决方案。

一、正确的操作方法1. 预先准备：在使用铲式担架之前，应先检查担架的完整性和可靠性。

确保担架没有损坏或松动的部件，同时检查固定带和安全扣是否完好。

准备好所需的辅助工具，如护颈枕、护腰带等。

2. 定位伤员：在将铲式担架放置到伤员身旁之前，应先评估伤员的具体情况，并确定最佳的转移位置。

避免将伤员转移到更加危险或不合适的地方。

3. 将担架放置到伤员身旁：将担架的头部轻轻滑入伤员身旁，确保伤员的头部和身体保持在一条直线上。

同时，需要至少两名急救人员协作，一人扶住担架头部，另一人控制担架尾部。

4. 缓慢移动伤员：在将伤员转移出狭窄或难以进入的地方时，应缓慢而稳定地移动。

避免急躁或粗暴的动作，以免对伤员造成二次伤害。

二、安全注意事项1. 护理伤员：在使用铲式担架的过程中，急救人员应密切观察伤员的生命体征，如呼吸、心率等。

如有必要，应随时进行紧急抢救措施。

2. 保持沟通：在操作过程中，急救人员应与伤员保持良好的沟通，尽量减轻伤员的紧张和恐惧感。

同时，急救人员之间也应保持清晰的指令传达，确保操作的顺利进行。

3. 防止颈部受伤：在将伤员转移时，应特别注意保护伤员的颈部。

使用专用的护颈枕可有效减轻颈部的压力，避免颈部损伤。

4. 避免过度移动：在将伤员转移至担架上时，应尽量避免过度移动或使伤员处于不稳定的姿势。

应根据伤员的具体情况，合理调整担架的角度和位置，确保伤员的舒适和安全。

三、常见问题解决方案1. 担架过长无法进入：当遇到狭窄的通道或空间时，担架可能无法完全进入。

此时，可以尝试将担架折叠或调整角度，以便顺利通过。

2. 伤员无法配合转移：有些伤员可能因为疼痛、恐惧或其他原因而无法主动配合转移操作。

此时，急救人员可以寻求其他辅助工具，如滑梯、滑板等，以减少对伤员的运动需求。
