道路土工格栅施工方案1. 概述道路土工格栅是一种用于加固土壤，增强土壤承载能力的工程材料。
它通常由高强度的塑料或金属制成，具有透水性和抗腐蚀能力。
在道路工程中，土工格栅广泛应用于路基加固、护坡、排水等方面。
本文将介绍道路土工格栅施工的步骤和注意事项。
2. 施工步骤2.1 施工前准备在进行道路土工格栅施工之前，需进行充分的准备工作。
具体包括：•根据设计要求，确定土工格栅的规格型号和使用数量。
•确定土工格栅的铺设位置和方向。
•清理施工区域，将表土、杂物等清除干净。
•检查施工区域的地基情况，确保地基承载能力满足要求。
2.2 土工格栅铺设在进行土工格栅铺设时，需要按照以下步骤进行：1.铺设基础层：在施工区域上铺设一层砂、碎石等基础材料，用以增加土工格栅的稳定性。
2.铺设土工格栅：根据设计要求，将土工格栅依次铺设在基础层上，并将其紧密连接。
3.固定土工格栅：使用钉子、U型钉等固定物将土工格栅固定在地基中，确保其不会移动。
4.疏浚土工格栅：在土工格栅上方留足够的深度，以便于后续的土方回填和植被种植。
2.3 回填土方完成土工格栅铺设后，需要对栅格进行回填土方，加固其稳定性。
回填土方的步骤如下：1.清理施工区域，去除杂物和残渣。
2.将土方逐层回填至土工格栅的顶部，按照设计要求进行均匀压实。
3.在回填土方的过程中，要特别注意土方的湿度和均匀性，确保回填的土方紧密结实。
4.在最后一层土方回填完成后，对其进行最后的均匀压实，以确保土工格栅的稳定性和承载能力。
2.4 植被种植为了美化道路环境和增强道路工程的抗冲刷能力，需要进行植被种植。
具体步骤如下：1.根据设计要求，在土工格栅的表面播种适合的植被种子。
2.在播种后，进行适当的浇水和养护，以促进植被的生长。
3.在植被生长到一定高度后，进行修剪和管理，保持道路工程的整洁和美观。
3. 施工注意事项在进行道路土工格栅施工时，需要注意以下事项：•需严格按照设计要求进行施工，不得随意更改土工格栅的铺设位置和数量。
土工格栅铺设施工方案1. 引言土工格栅作为一种土木工程材料，在道路、桥梁、水利工程等方面有着广泛的应用。
本文旨在介绍土工格栅的铺设施工方案，包括施工准备、铺设方法、施工注意事项等内容，以便工程师和施工人员参考。
2. 施工准备2.1 材料准备在土工格栅铺设施工前，需要准备以下材料和工具：•土工格栅：根据需求购买合适规格和质量的土工格栅。
•手动工具：如锤子、扳手、钳子等。
•机械设备：如挖掘机、运输车辆等。
•其他辅助工具：如量具、绑扎针等。
2.2 施工技术人员准备确保项目组拥有熟练的技术人员，能够掌握土工格栅铺设的相关技术要求和工艺流程。
技术人员应具备以下能力：•具备项目管理和施工组织的技能。
•熟悉土工格栅的性能和使用特点。
•能够进行施工现场的测量和验收工作。
•能够解决在施工过程中出现的技术问题。
2.3 施工现场准备进行土工格栅铺设施工前，需要进行现场的准备工作：•清理施工场地，确保施工地面干净平整。
•清除施工区域内的障碍物和杂物。
•对施工地面进行测量和标记，确定土工格栅的铺设位置和尺寸。
3. 土工格栅铺设方法3.1 铺设前的准备工作在进行土工格栅的铺设前，需要进行以下准备工作：•安装起点和终点固定设施：根据设计要求，在铺设路线的起点和终点处安装固定设施，以确保土工格栅得到有效的固定。
•清理施工场地：确保施工区域干净平整，尽量去除大块的杂物和障碍物，并清除浮土。
•根据设计要求进行预埋：根据设计要求，在施工区域内进行土工格栅的预埋，保证预留的净空。
•钻孔和埋件安装：根据设计要求，进行土工格栅的钻孔和埋件安装工作，确保土工格栅能够固定牢固。
3.2 土工格栅铺设步骤以下是土工格栅的铺设步骤：1.将土工格栅搬运至施工现场。
2.按照设计图纸确定铺设位置。
3.按照设计要求进行土工格栅的剪裁和调整。
4.从铺设的起点开始，将土工格栅平铺在施工区域内。
5.使用绑扎针将土工格栅与预埋的埋件绑扎固定。
6.根据需要，使用夹具或弹簧等工具固定土工格栅。
塑钢土工格栅施工方案1. 引言塑钢土工格栅是一种用于土壤加固、排水和防止土壤侵蚀的工程材料。
本文档将介绍塑钢土工格栅的施工方案，包括施工准备、施工流程、施工注意事项等内容。
2. 施工准备在进行塑钢土工格栅的施工前，需要进行以下准备工作：•材料采购：确保采购到质量符合要求的塑钢土工格栅，根据实际工程需要确定所需数量。
•设备准备：准备安装塑钢土工格栅所需要的设备，包括挖掘机、压路机、铁锹、铁锤等。
•场地准备：清理施工场地，确保场地整洁，无障碍物。
3. 施工流程3.1 开挖土壤根据设计要求和土壤情况，使用挖掘机开挖土壤，同时注意保持挖掘坡度和边坡稳定。
开挖深度应根据设计要求确定。
3.2 填充压实在开挖的土壤底部进行填充，填充材料可以选择砂石或碎石。
填充层的厚度应根据设计要求确定，并使用压路机进行压实，确保填充层的稳固性。
3.3 安装土工格栅在填充层上铺设土工格栅，格栅应平整，无折皱、裂纹或损坏。
格栅的边缘需要与填充层的边缘错位，以便于后续的连接固定。
格栅的接头处应采用连接夹进行固定，确保连接牢固。
3.4 固定土工格栅安装好的土工格栅需要进行固定，可以使用长丝钉或地钉固定在填充层上，确保格栅不会移动。
固定密度应根据设计要求确定，一般可采用每平方米固定点数不少于4个的原则。
3.5 填充土壤在土工格栅上方进行填充土壤，填充层的厚度应根据设计要求确定。
填充土壤时要避免破坏土工格栅，使用铁锹等工具进行填充，并进行适当的压实。
3.6 施工质量检查完成土工格栅的施工后，进行施工质量检查。
主要检查格栅的整齐度、固定牢固度以及填充土壤的均匀性等。
如发现问题，及时进行修复和调整。
4. 施工注意事项在进行塑钢土工格栅施工时，需要注意以下事项：•施工人员应熟悉施工图纸和技术要求，严格按照施工方案操作。
•格栅安装时需要注意接头处的连接，确保连接牢固。
•填充土壤时要逐层填充、逐层压实，避免产生空洞。
•施工过程中要注意安全，避免发生意外事故。
3.土工格栅当地基土有其它处治措施(如设置片石排水沟、强夯置换等)时, 则需完成这些处治后再进行土工格栅的施工。
纵向填挖交界处理、陡坡路堤分别沿路基纵、横向按设计拟定的位置铺设土工格栅（1）土工格栅材料土工格栅材料要求——土工格栅采用TGDG50型单向土工格栅, 抗拉强度不小于50KN, 延伸率不大于5%, 网眼尺寸大于或等于25.4mm。
检测结果见土工格栅试验报告。
（2）施工工艺1）、在路基基底宽度范围内, 清除软基上的杂物, 平整碾压, 不得有片、块石等坚硬突出物, 压实度应满足规定的要求, 边部设排水沟, 及时排出积水。
2）、在地基上将士工格栅展开, 铺平、保证荷载施加后处于良好受力状态, 接缝纵向重叠宽度不小于20厘米, 横向重叠宽度不小于30厘米, 格栅铺设时应注意格栅之间的连接。
接缝采用φ8钢筋作成U型（55×6）钉连接, U型钉间距200厘米。
在受力方向连接处的强度不得低于材料设计抗拉强度。
由于格栅扭曲、皱褶、重叠, 不利于发挥作用, 因此铺设时应用手拉直, 使其平顺均匀, 铺好的格栅每隔1.5～2.0m用钩头钉固定于填筑表面。
3）、土工格栅宽出路基边缘, 采用自锚式, 填土碾压后回折反包1m, 反包填料的厚度为30厘米, 以保证整体受力, 增大接触面。
4）、土工格栅铺设后, 应及时(48h内)填筑填料。
在每一层填筑施工时, 高填路堤应按“先两边后中间”的原则对称进行；陡坡路堤则应按“先外后内”的原则进行。
绝不允许填料直接卸在未摊铺平顺的格栅上, 卸料高度≯1m。
一切车辆、施工机械不得直接在铺好的格栅上行走。
铺填料, 填料不得含有有机质、较大粘土块和其他有害物质。
填料摊铺采用前置式装载机, 一切车辆和施工机械, 只允许沿路线轴线方向行驶, 填料不准直接卸在土工格栅上面, 必须卸在已碾压的路基表面上, 料如较为干燥时, 适量洒水, 碾压一次合格, 避免返工。
反卷格栅, 在第一层填料达到预定厚度并经碾压到设计压实度后, 将格栅反卷回包2m绑扎于上第二层格栅上, 并人工修整锚固, 在反卷端外侧培土1.0m, 以保护格栅, 防止人为破坏。

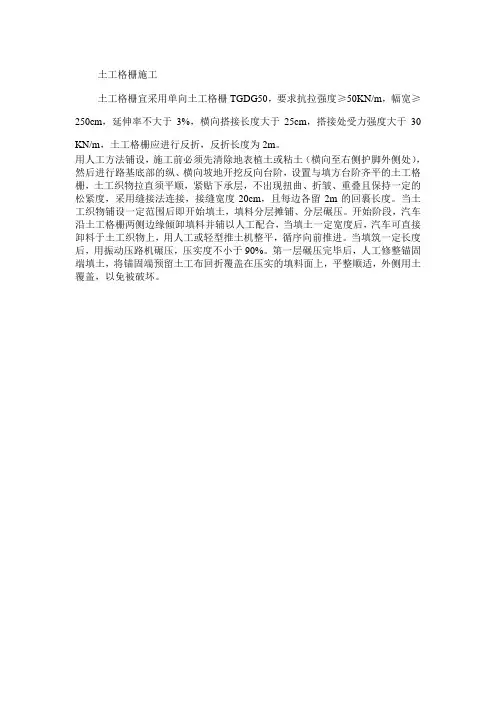

土工格栅施工
土工格栅宜采用单向土工格栅TGDG50，要求抗拉强度≥50KN/m，幅宽≥250cm，延伸率不大于3%，横向搭接长度大于25cm，搭接处受力强度大于30
KN/m，土工格栅应进行反折，反折长度为2m。
用人工方法铺设，施工前必须先清除地表植土或粘土（横向至右侧护脚外侧处），然后进行路基底部的纵、横向坡地开挖反向台阶，设置与填方台阶齐平的土工格栅，土工织物拉直须平顺，紧贴下承层，不出现扭曲、折皱、重叠且保持一定的松紧度，采用缝接法连接，接缝宽度20cm，且每边各留2m的回裹长度。
当土工织物铺设一定范围后即开始填土，填料分层摊铺、分层碾压。
开始阶段，汽车沿土工格栅两侧边缘倾卸填料并辅以人工配合，当填土一定宽度后，汽车可直接卸料于土工织物上，用人工或轻型推土机整平，循序向前推进。
当填筑一定长度后，用振动压路机碾压，压实度不小于90%。
第一层碾压完毕后，人工修整锚固端填土，将锚固端预留土工布回折覆盖在压实的填料面上，平整顺适，外侧用土覆盖，以免被破坏。
土工格栅施工规范土工格栅施工规范一、施工前准备工作1. 根据设计要求和施工方案，确定土工格栅的位置、尺寸和数量，并确定施工人员和工具的配备。
2. 检查土地基础情况，确保施工地点没有明显的凹陷、裂缝或其他地质问题。
3. 清理工地，清除杂散物和垃圾，保证施工现场的整洁。
4. 准备必要的施工材料和设备，包括土工格栅、固定材料和施工工具等。
二、施工过程1. 按照设计要求和施工方案，进行土工格栅的铺设。
根据需要，可以进行切割和拼接。
2. 确保土工格栅的铺设平整，没有明显的松弛或折叠现象。
3. 在土工格栅接缝处，进行必要的固定和封闭，以确保土工格栅的完整性。
4. 利用专业工具对土工格栅进行拉力测试，确保其拉力满足设计要求。
5. 检查土工格栅的固定材料是否牢固，必要时进行调整或更换。
6. 对施工质量进行检查，确保土工格栅的铺设质量符合要求。
三、施工后的处理工作1. 清理工地，清除施工过程中产生的垃圾和杂物。
2. 检查土工格栅的固定情况，如有松动或损坏，及时进行修复或更换。
3. 进行验收工作，确保土工格栅的施工质量符合设计要求。
4. 编制施工记录，包括施工过程中的问题和处理方法，以及施工质量的检查结果等。
总结：土工格栅施工规范对保证土工格栅的施工质量至关重要。
在施工前准备工作中，要确保施工地点的基础情况良好，清理工地并准备好必要的施工材料和设备。
在施工过程中，要按照设计要求进行土工格栅的铺设，确保平整并进行固定和封闭。
施工后需要进行验收工作，并记录施工过程中的问题和处理方法。
通过严格按照规范进行土工格栅施工，可以保证其使用寿命和性能。
钢塑土工格栅施工方案一、项目背景钢塑土工格栅是一种广泛应用于土壤加固、防护和过滤的工程材料。
本方案将介绍钢塑土工格栅的施工方法、工艺流程以及注意事项，旨在确保施工过程高效有序、质量可控。
二、施工准备1. 材料准备根据工程图纸和设计要求，准备所需的钢塑土工格栅材料，包括格栅板、连接夹具、固定件等。
2. 设备准备准备适当的施工设备，如挖掘机、平地机、打桩机等，确保施工过程顺利进行。
三、施工工艺1. 现场布置根据设计图纸，确定钢塑土工格栅的布置位置和数量，并进行标线。
清理施工区域，确保场地平整干净。
2. 基底处理对于土壤较松散的地基，应进行辅助处理，如加固、加筋等，以提高钢塑土工格栅的稳定性和承载能力。
3. 安装固定件首先确定钢塑土工格栅的安装方向和连接方式，根据设计要求，将固定件固定在施工区域的边缘，并确保其垂直度和水平度。
4. 铺设格栅板根据设计要求，将格栅板从固定件的一侧开始铺设，确保板与板之间的连接紧密。
格栅板与固定件之间的连接通过连接夹具完成，连接夹具的安装需要确保牢固可靠。
5. 排水处理钢塑土工格栅具有优良的排水性能，但在铺设格栅板时，需注意排水方向和坡度的设置，确保排水畅通。
6. 固定和修整铺设完成后，对格栅板进行固定和修整，处理板与板之间的缝隙，确保格栅板的平整度和稳定性。
7. 后期处理根据工程要求，对施工区域进行必要的后期处理，如清理施工垃圾、平整场地等，确保整个施工过程无安全隐患。
四、施工安全注意事项1. 施工人员应穿戴符合要求的安全防护用品，并遵守相关安全操作规程。
2. 施工现场应设置明显的安全警示标志，禁止无关人员进入施工区域。
3. 施工过程中需严格控制水深、气温等因素对施工质量的影响，确保施工效果符合要求。
4. 施工设备需保持良好状态，定期检查和维护，确保施工过程顺利进行。
5. 在施工过程中，应注意防止伤害施工人员和其他工地人员，特别是在操作大型设备时，需确保周围区域没有人员靠近。
![土工格栅的施工规范标准[详]](https://uimg.taocdn.com/72033c9281eb6294dd88d0d233d4b14e85243e03.webp)
土工格栅的施工规范标准[详]土工格栅的施工规范标准一、施工准备1.设计文件齐备。
土工格栅的施工必须严格按照设计文件的要求进行。
设计文件应该明确土工格栅的类型、规格、铺设方向、搭接长度、固定方式等关键参数，以及所需的材料、设备和人员数量等信息。
2.现场勘查与测量。
施工前应对施工区域进行实地勘查，了解施工区域的场地情况、地基承载力、地下水文地质条件等，并进行测量放线，确定土工格栅的铺设位置和方向。
3.材料准备。
根据设计文件的要求，准备合格的土工格栅材料。
材料应该具备出厂合格证书和相关的性能检测报告，并按照规定的程序进行进场验收，以确保符合设计和施工要求。
4.设备准备。
准备好所需的施工设备，如挖掘机、装载机、压路机、起重机等，并检查设备的性能状况，确保设备在施工过程中能够正常运行。
5.人员培训与组织。
对施工人员进行相关知识和技能的培训，使其了解施工的流程、安全注意事项、质量要求等方面的知识，并根据实际需要合理组织施工人员进行施工作业。
二、施工过程1.基础处理。
在铺设土工格栅之前，必须对基础进行处理。
基础应该具有足够的承载力，以保证土工格栅的稳定性和平整度。
基础处理完毕后，应进行验收并达到合格标准。
2.铺设方向与搭接长度。
根据设计文件的要求，确定土工格栅的铺设方向和搭接长度。
铺设方向应该与设计的方向一致，搭接长度应该满足设计要求。
3.固定方式选择与安装。
根据实际情况选择合适的固定方式，常用的固定方式有锚固、焊接和粘结等。
土工格栅安装时应该保证平整度和连续性，避免出现扭曲、褶皱和重叠等情况。
4.连接处理。
在铺设过程中，应该对相邻的土工格栅进行连接处理。
根据设计要求选择合适的连接方式，常用的连接方式有搭接、焊接和粘结等。
连接处理时应该保证牢固可靠，避免出现脱落、断裂等情况。
5.质量检测与验收。
在每个施工环节结束后，应该对施工质量进行检测和验收。
检测和验收的内容应该包括土工格栅的类型、规格、铺设方向、搭接长度、固定方式、连接处理等，并按照相关标准和规范进行检测和验收，确保施工质量符合设计要求和使用安全。
土工格栅施工方案1. 引言土工格栅施工方案是指在土壤工程中使用土工格栅进行加固和支护的具体施工方法和步骤。
土工格栅是由高强度的聚合物纤维组成的网格结构材料，具有很高的断裂强度和较好的抗拉性能，可用于抗冲刷、增强土体和加固土地等工程中。
本文将介绍土工格栅施工方案的详细步骤和注意事项，以帮助工程师正确、高效地进行土工格栅施工。
2. 施工准备在开始土工格栅施工之前，需要进行一系列的准备工作，以确保施工的顺利进行。
2.1 现场勘测在施工前，需要进行现场勘测，对施工区域的地质情况、土层性质和建筑物周围环境进行全面了解。
通过现场勘测，可以确定土工格栅的使用需求和施工方案。
2.2 材料准备土工格栅施工所需的材料包括土工格栅、锚固材料、连接件等。
在施工前需要准备足够数量的土工格栅和相关材料，并进行质量检查。
2.3 设备准备土工格栅施工所需的设备主要包括挖掘机、打桩机、喷涂机等。
在施工前需要确保设备的完好性和操作性，并对设备进行相应的维护和检修。
3. 施工步骤3.1 清理现场在施工前，需要将施工区域清理干净，清除杂物、碎石等。
确保施工区域的表面平整，并清除任何可能影响施工质量的障碍物。
3.2 挖掘基坑根据设计要求和土工格栅施工方案，使用挖掘机对需要加固的土体进行挖掘。
挖掘的深度和形状应符合设计要求，并确保基坑的稳定性。
3.3 安装土工格栅将土工格栅按照设计要求和施工方案进行排列和接缝。
使用锚固材料和连接件将土工格栅固定在地面上，并确保格栅的平整和紧密连接。
3.4 锚固加固根据设计要求和土工格栅的特点，使用锚固材料将土工格栅固定在土体中。
锚固的方式可以选择喷涂锚钢或使用膨润土填充固定。
确保锚固的牢固性和稳定性。
3.5 填埋土体在完成土工格栅的固定之后，使用挖掘机将填埋土体逐层加入基坑中，并使用震实器进行压实，确保填埋土体的密实度和稳定性。
4. 施工注意事项4.1 施工质量控制在施工过程中，需严格按照设计图纸、规范和施工方案进行施工。
土工格栅施工技术规范土工格栅施工技术规范一、施工前准备工作1、施工前需确定土工格栅的设计布置、材料及数量，并进行验收；2、清理施工区域，将杂草和其他障碍物清除干净；3、确认施工区域的地基、基础和边坡等已经完成并验收合格；4、施工前对施工设备进行检查和维修保养；5、施工前进行安全交底，确保施工人员了解施工风险和安全规范。
二、土工格栅的安装1、先对施工区域进行测量和标线，确定土工格栅的位置和尺寸；2、将土工格栅完全展开，对接缝进行旁压，确保接缝牢固；3、将土工格栅用扣搭或焊接的方式固定在地面或结构上；4、根据设计要求调整土工格栅的水平度和垂直度；5、安装完毕后进行验收，确保土工格栅的安装质量符合要求。
三、土工格栅的填土1、填土前需对填土区域进行清理和湿润处理，并进行土壤的分层填充；2、填土时需按照设计要求进行分层填筑，并对每一层进行夯实和平整；3、填土后需进行湿润养护，并及时修复填土区域的沟槽和坑洞；4、填土过程中及时清除填土区域的杂草和垃圾。
四、土工格栅的养护1、在填土完成后，及时对土工格栅进行修整，确保其表面平整；2、对土工格栅进行湿润养护，每天进行水淋或喷淋，保持土工格栅的湿润状态；3、定期检查土工格栅的固定情况，如有松动或损坏的情况，及时修复；4、养护期内禁止重型车辆和机械进入养护区域，防止对土工格栅造成破坏。
五、施工记录和验收1、工程单位需按照施工规范要求记录每个施工环节的信息，包括施工日期、施工人员、施工材料、施工方法等；2、施工结束后进行验收，对土工格栅的安装质量进行检查和评估；3、如发现施工质量存在问题，及时进行整改，并重新进行验收；4、将施工记录和验收结果整理成文件，作为施工档案。
六、安全措施1、施工现场要进行合理的布置，设立警示标志和警戒线，防止人员闯入危险区域；2、施工人员必须佩戴安全帽和安全鞋，严禁戴耳机和穿拖鞋等不符合安全规定的行为；3、施工设备必须经过检测合格，并由专人操作，确保设备运行正常；4、密切关注天气情况，如遇暴雨、大风等恶劣天气，暂停施工并采取相应的防护措施。
土工格栅专项施工方案(1)一、引言土工格栅是一种重要的地基加固材料，广泛应用于道路、桥梁、水利工程等领域。
本文将就土工格栅的专项施工方案进行详细介绍，包括施工前的准备工作、施工步骤、质量控制等内容。
二、施工前的准备工作1.材料准备：根据设计要求和施工方案，准备好土工格栅、连接件、固定装置等相关材料。
2.设备准备：检查施工所需设备的完好性，如挖掘机、压路机等，确保能正常使用。
3.施工人员培训：对施工人员进行必要的培训，确保他们熟悉施工操作规范和安全要求。
三、施工步骤1.现场勘测：根据设计要求，对施工现场进行认真勘测，确定土工格栅的布置方案。
2.基础处理：对施工区域的基础进行处理，清除杂物、平整表面，确保土工格栅的铺设能顺利进行。
3.土工格栅铺设：按照设计要求，在基础上铺设土工格栅，并采用连接件将各部分连接成整体。
4.固定装置安装：在土工格栅铺设完成后，安装固定装置，确保土工格栅牢固固定在地基上。
5.质量验收：完成土工格栅的铺设和固定后，进行质量验收，检查是否符合设计要求。
四、质量控制1.材料检验：对土工格栅及相关材料进行检验，确保符合国家标准和设计要求。
2.施工监督：在施工过程中，加强监督力度，及时发现并解决施工中的质量问题。
3.质量验收：施工完成后，进行质量验收，确认土工格栅的施工质量符合标准。
五、总结土工格栅作为一种重要的地基加固材料，在工程中起着不可替代的作用。
通过本文对土工格栅专项施工方案的详细介绍，相信读者对土工格栅的施工流程和质量控制有了更清晰的认识。
在未来的工程实践中，希望能够根据本文提出的方案，进一步提高土工格栅施工的效率和质量，确保工程的安全稳定运行。
土工格栅铺设施工方案土工格栅是一种用于土壤保护和土方工程中的土工材料，常用于防止土壤侵蚀和稳定土地表面。
土工格栅铺设施工方案是确保土工格栅正确铺设的重要步骤。
下面是一份土工格栅铺设施工方案，详细介绍了铺设前的准备工作、铺设工艺和注意事项。
一、准备工作1.确定土工格栅的规格和型号，并根据实际情况选择合适的土工格栅。
2.准备土地表面，清理杂物和碎石，并确保表面平整。
3.完成必要的勘测和标志，确定土工格栅的铺设位置和方向。
4.准备必要的施工工具和设备，包括挖掘机、铲车、钢筋切断机等。
二、铺设工艺1.按照设计要求，在土地表面标出土工格栅的位置和方向。
2.使用挖掘机或铲车等设备进行土方开挖，确保土工格栅的槽底平整、坚实。
3.对土方进行加固处理，例如使用填土、夯实等方法。
4.根据设计要求，将土工格栅从堆放位置搬移到铺设位置。
5.沿着设计要求的方向，逐段铺设土工格栅。
通常情况下，土工格栅需要与土方边坡保持一定的重叠长度。
6.固定土工格栅。
使用锚杆、钉子等设备将土工格栅固定到土方边坡上，确保其牢固可靠。
7.定期检查土工格栅的固定情况，如果有松动或损坏，及时修复或更换。
三、注意事项1.在铺设土工格栅之前，要对土地进行充分的勘测和评估，确保土地的承载力和稳定性。
2.根据实际情况选择适当的土工格栅规格和型号，并保证其质量符合要求。
3.在施工过程中，要确保土工格栅与土方边坡接触紧密，并与土方边坡保持一定的重叠长度。
4.在铺设土工格栅时，要注意材料的整齐和紧密性，确保使用的土工格栅规格一致。
5.对于大面积的土工格栅铺设，可以采用分段铺设的方法，有利于施工进度的控制和质量的保证。
6.在铺设土工格栅之后，要进行固定和检查，确保其牢固可靠。
7.在施工过程中，要注意安全，确保工人和设备的安全。
8.施工完成后，要及时清理施工现场，清理杂物和碎石，保持土地表面的整洁。
以上就是土工格栅铺设施工方案的详细内容。
通过准备工作、铺设工艺和注意事项的合理安排和执行，可以确保土工格栅正确铺设，提高土地的稳定性和保护效果。
土工格栅施工规范土工格栅主要应用于公路，铁路的路面和路基增强加固上，有的工程人员可能之前就没有操作过，把东西买回去了，但是却不知道怎样正确的施工，施工规范是怎么样的也不清楚，其实施工也不需要很专业的人员，下面双友小编就和大家分享下施工要点。
（1）首先精确放出路基边坡线，为了保证路基宽度，每侧各加宽0.5m，把晾晒好的基底土进行整平后用25T振动压路机静压两遍，再用50T震压四遍，不平整的地方人工配合整平。
（2）铺垫0.3m厚的中（粗）砂，人工配合机械整平后，25T的振动压路机静压两遍。
（3）铺设土工格栅，铺设时底面应平整、密实，一般应平铺，拉直、不得重叠，不得卷曲、扭结，相邻的两幅需搭接0.2m，并沿路基横向对搭接部分每隔1米用8号铁丝进行穿插连接，并在铺设的格栅上每隔1.5-2m用U型钉固定于地面。
（4）第一层铺好后，开始填设第二层0.2m厚的中（粗）砂，其方法：汽车运砂到工地卸于路基一侧，而后用推土机向前赶推，先把路基两侧2米范围内填筑0.1m后，把第一层土工格栅折翻上来再填上0.1米的中（粗）砂，禁止两侧向中间填筑和推进，禁止各种机械在没有填筑中（粗）砂的土工格栅上通行作业，这样能保证土工格栅平整，不起鼓，不起皱，待第二层中（粗）砂平整后，要进行水平测量，防止填筑厚度不均匀，待抄平无误后用25T振动压路机静压两遍。
（5）第二层施工方法同第一层方法一样，最后再填筑0.3m的中（粗）砂，填筑方法同第一层一样，用25T压路机静压两遍后，这样路基基底加固就处理完毕。
（6）在第三层中（粗）砂碾压好后，沿线路纵向在边坡两侧各铺设两幅，搭接0.16m，并用同样方法连接好，然后开始土方施工作业，铺设土工格栅进行边坡防护，必须每层测量出铺设的边线，每侧要保证边坡整修后埋于边坡内0.10m。
（7）边坡土工格栅每填筑两层土，即厚度0.8m时就需两侧同时铺设一层土工格栅，然后以此类推，直至铺到路肩表面土下。
（8）路基填筑好后，及时进行边坡整修，并进行坡脚的干砌片石防护，对该段路基除每侧加宽0.3m外，并预留1.5%的沉落量。
土工格栅施工规范土工格栅是一种用于土壤墙面加固和保护的土力学材料，广泛应用于公路、铁路、水利、环保等工程领域。
为了确保土工格栅的施工质量和使用效果，需要按照一定的规范进行施工。
一、施工前的准备工作1. 严格按照设计要求进行勘测定位，确定土工格栅的长度、宽度和厚度等参数。
2. 清理施工区域的杂草、垃圾和其他障碍物。
3. 需要满足土工格栅施工的环境条件，确保施工现场的干燥和无风。
4. 按照设计要求购买合格的土工格栅材料，并进行检测确认。
二、土工格栅的敷设1. 在施工区域内进行测画，并进行土层开挖。
2. 按照设计要求进行土工格栅的敷设，在敷设过程中要保证格栅的平整和密实。
3. 格挤扣件的安装，应按照设计图纸要求，在施工过程中严禁出现损坏、丢失等情况。
三、土工格栅的固结和墙面保护1. 在土工格栅敷设完成后，要及时进行固结。
可以采用机械固结或手工固结，确保土工格栅与土质墙面之间的结合牢固。
2. 对土工格栅墙面进行保护，以防止外界因素对其造成破坏。
在施工中要注意防止杂草生长、避免机械损坏等。
四、施工中的安全问题1. 施工人员必须穿戴防护用具，遵守安全操作规程，严禁酗酒、吸烟等行为。
2. 在施工现场周围设置明显的安全警示标志，并采取有效措施确保施工现场的安全。
3. 施工人员应具备一定的技术素质，经过专业培训并取得相关施工资格证书方可上岗。
五、施工后的验收和保养1. 施工完成后，应对土工格栅的施工质量进行验收。
验收内容包括土工格栅的规格尺寸、平整度、牢固性等。
2. 完成验收并通过后，进行保养。
保养期间应避免重物挤压、机械损坏等因素对土工格栅墙面的影响。
3. 对于出现的破损或松动情况，应及时修复和调整。
以上是土工格栅施工的一般规范，具体需要根据实际项目的要求进行调整和执行。
施工单位和施工人员要严格按照规范要求进行施工，确保土工格栅能够发挥其预期的功能和效果。
同时，加强质量监督和管理，及时解决施工中出现的问题，提升土工格栅的施工质量和使用寿命。
土工格栅施工工艺1、为了减少填挖交界处的差异沉降,对纵横向填挖交界处的地基进行处理;对填挖交界处挖方路床80cm进行超挖回填碾压,并在上路堤顶面和底面设置土工格栅,填方部分路堤除严格按照路基填料设计图中的技术要求处理外,其基底上下路堤压实度相应提高1%,即清表处理后地基为91%,下路堤为94%,上路堤为95%,交界面开挖不小于2米宽台阶,并设置向内2%横坡;纵向填挖交界处填方一端进行强夯处理,处理范围为2倍填土高度,对挖方一端10米范围进行超挖回填夯实,并在超挖回填的顶部和底部设置土工格栅,界面两侧不小于5米,对填方部分基底采用换填80厘米8%灰土垫层进行处治;2、填挖交界处理施工方法及要点⑴清除表土：将填方、挖方路段表层不小于30㎝种植土、草皮土、树根和含有腐圬物质的土清出,集中堆放于弃土场;⑵测量放样：按批复的导线点、水准点恢复线路中线,钉出中、边桩,并将边桩外引至用地红线桩处加以固定,用水准仪测量并计算放出纵、横向下路堤顶、上路堤顶填挖交界线下层,上层土工格栅中心线,钉桩撒线标记,边线外设桩固定;⑶挖台阶：填前碾压前半填半挖沿路线纵向,填方段与挖方段交界沿横向用推土机或挖掘机开挖宽度不小于2m的台阶,台阶设2%-4%向内倾斜的横坡;⑷填前碾压：用≥18T的振动压路机进行碾压,碾压时对交界面包括台阶多压两遍,压实度检测不低于91%;⑸ 80厘米厚8%灰土垫层施工：施工要点同高路堤8%灰土垫层相同;只是压实度检测不得低于94%;⑹填方路基施工：填方路基施工填料与施工方法与3%掺灰路基施工相同;只是压实度检测不得低于95%;⑺土工格栅铺设①底层土工格栅铺设：路基填筑至下路堤顶后,开挖填挖交界挖方段台阶时,开挖宽度不小于7m,台阶面碾压压实度不小于91%,交界面碾压成型后,人工对土工格栅铺设面进行清理干净,土工格栅以钉桩标记的交界线为轴线,纵、横向全断面铺设,铺设土工格栅应均匀、平整,不使其出现扭曲、折皱、重叠,并要注意避免过量拉伸从而避免超过其强度和变形的极限而产生破坏或撕裂、局部顶破等;②上层土工格栅铺设：上层土工格栅铺设位置为上路堤顶面;3%灰土填方路基填筑至上路堤顶后,与路床处理底标高平齐,人工整理格栅铺设面,铺设方法与底层格栅铺设相同;③中间层土工格栅铺设：中间层土工格栅铺设于上路堤填筑层中,上路堤填筑分三层施工,下层填筑层填筑完成后,整理碾压土工格栅铺设面,其摊铺宽度伸入挖方段5m,土工格栅铺设方法底层铺设相同;八土工格栅铺设质量控制要点①路基纵向填挖交界处的土工格栅沿路基横向铺设,铺设长度为沿路基横断面方向铺至填方边坡外30㎝处,待边坡修整时将露出部分剪去;路基横向填挖交界处的土工格栅沿路基纵向铺设,铺设长度为超出半填半挖路基断面30㎝处;②土工格栅,其性能参数均符合国标的相应要求;③两幅土工格栅之间的搭接宽度为30cm,搭接部分采用聚乙烯绳呈“之”字形穿绑;并采用U型钉将土工格栅固在土中并张紧,间距为1.5m1.5m;④ 在铺设完成的土工格栅上继续填筑路基时,将拌合好的填料推摊时,应先提铲高推将土工格栅全部覆盖后再按松铺厚度推摊,辅以人工检清硬质块料,以防土工格栅扭曲、移位;土工格栅施工工艺土工格栅施工工艺流程：检测、清理下承层→人工铺设土工格栅→搭接、绑扎、固定→摊铺上层路基土→碾压→检测;土工格栅在平整的下承层上按设计要求的宽度铺设,其上下层填料无刺坏土工格栅的杂物,铺设土工格栅时,将强度高的方向垂直于路堤轴线方向布置;土工格栅横向铺设;铺设时绷紧,拉挺,避免折皱、扭曲或坑洼;土工格栅沿纵向拼接采用搭接法,搭接宽度不小于30cm;铺好土工格栅后,人工铺设上层填料,及时完成碾压,避免长期暴晒;然后采用机械运料、整平、碾压;机械摊铺、碾压从两边向中间推进,碾压自两边向中间进行,其压实度保持达到规范要求;杜绝一切施工车辆和施工机械行驶或停放在已铺好的土工格栅上,施工中随时检查土工格栅的质量,发现有折损、刺破、撕裂等损坏时,视程度修补或更换;土工格栅施工规范土工格栅铺设方向一直与路基中线垂直;1. 铺设准备工作：地基处理：首先对下层进行整平、碾压,要求平整度不大于15㎜,压实度达到设计要求,表面严禁有碎石、块石等坚硬凸出物;铺设环境：室外气温5℃以上,风力4级以下,无雨、雪;环境或特殊要求除外2. 铺设及搭接方法：在平整好的下承层上按设计宽度铺设土工格栅,摊铺时应拉直、平顺,紧贴下承层,不得出现扭曲、褶皱、重叠,搭接处用U形钉或联接件固定.土工格栅在铺设时,将筋材主强度高的方向垂直路堤轴线方向,每幅叠合长度纵向不小于15㎝,并用U形钉或联接件固定,间距1.0m,横向搭接长度30～90㎝,搭接位置用U形钉或尼龙绳固定;3. 铺设搭接后的质量检测：土工格栅铺设完成后首先进行自检,其质量要求见下表：序号项目施工质量要求检查方法和频率1 下承层平整度 15mm 每200m检查4处2 纵向搭接宽度 15cm 抽查2%3 横向搭接宽度≥30m 抽查2%4 搭接缝错开距离≥50㎝抽查2%4.回填：土工格栅材料摊铺到位后应及时填筑填料,以免其受到阳光过长时间的直接曝晒,一般情况下,间隔时间不超过48H;填料要求:在距土工格栅层8㎝以内的路堤填石路堤料其最大料径不得大于6㎝,土工格栅第一层填土摊铺应采用轻型推土机或前置式装载机,沿路堤的轴线方向行驶进行压实,填筑压实厚度大于60㎝;。
土工格栅的施工规范
1. 铺设准备工作：
1.1 地基处理：首先对下层进行整平、碾压，要求平整
度不大于15㎜，压实度达到设计要求，表面严禁有碎石、块石等坚硬凸出物。
1.2 铺设环境：室外气温5℃以上，风力4级以下，无雨、
雪。
(环境或特殊要求除外)
2. 铺设及搭接方法：
2.1在平整好的下承层上按设计宽度铺设土工格栅，摊铺
时应拉直、平顺，紧贴下承层，不得出现扭曲、褶皱、重叠，搭接处用U形钉或联接件固定.
2.2土工格栅在铺设时，将筋材主强度高的方向垂直路堤
轴线方向，每幅叠合长度（纵向）不小于15㎝，并用U形钉或联接件固定，间距1.0m，横向搭接长度30～90㎝，搭接位置用U形钉或尼龙绳固定。
3. 铺设搭接后的质量检测：
3.1土工格栅铺设完成后首先进行自检，其质量要求见下表：
4.回填：
4.1土工格栅材料摊铺到位后应及时填筑填料，以免其受
到阳光过长时间的直接曝晒，一般情况下，间隔时间不超过4
8H。
4.2填料要求:在距土工格栅层8㎝以内的路堤填石路堤料
其最大料径不得大于6㎝，土工格栅第一层填土摊铺应采用
轻型推土机或前置式装载机，沿路堤的轴线方向行驶进行压
实，填筑压实厚度大于60㎝。
一、施工测量和放样
根据原始导线点及加密导线点，用全站仪恢复K18+ ~K18+ 路段的路线中桩，并放出路基用地边桩和路堤坡脚，复核路基横断面原地表高程，如与设计图纸提供的数据有太大出入，及时报监理工程师复测,并由监理工程师认可。
二、清表
清除路基范围内杂草、树木等有害于路堤稳定的杂物，对于地表积水或水塘地段，先将水抽干，清除淤泥，并用合格土方进行回填，并进行压实。
三、原地表压实
四、平整场地，对原地表用冲击压路机进行压实，具体压实方案根据路基冲击碾压施工方案执行。
四、土工格栅的铺设
（一）、土工格栅工作机理：土工格栅的抗拉强度大，可增加路堤的稳定性；格栅网眼的存在制约了土的横向移动，形成了良好的嵌锁作用，使土体具有较好的整体抗剪能力；土工格栅有一定的刚度使上面的负荷得到扩散，提高了地基的承载力。
土工格栅的要求：土工格栅采用双向拉伸（GSL）土工格栅，每延米纵向极限抗拉强度不小于25KN/m，横向极限抗拉强度不小于
35KN/m，延伸率不大于13%；土工格栅网孔尺寸为30mm×40mm，肋条截面为矩形。
（二）、底层土工格栅铺设
土工格栅在路基范围内全宽铺设。
用竹桩（或木桩）标示出土工格栅铺设的范围，然后进行铺设。
铺设要求：土工格栅平整、顺直；两侧宽度与路基同宽。
连接方式采用缝接法连接，相邻两幅土工格栅采用交织的高强聚丙烯带进行缝接；或采用搭接的方法，搭接宽度不小于25cm，并用“U”形钉予以固定。
考虑土工格栅横向抗拉强度比纵向抗拉强度高的多，同时考虑到路基底部拉应力最大处可能在
五、土方填筑
土工格栅铺设完成后，进行路基填土。
为了避免运输车辆碾压或调头时对土工格栅造成一定破坏，可采用滚填的方式进行土方填筑。
土方填筑厚度根据土的松铺系数确定为35cm，推土机推平，压路机碾压，土方填筑碾压应符合路基土方压实的规范要求。
六、上层土工格栅铺设
土方填筑碾压合格后，铺设上层土工格栅，铺设要求及连接方式与底层土工格栅铺设要求相同，只是宽度应与填土层顶宽一致。
七、填筑土方
上层土工格栅铺设完成后，应尽快在其上再填筑一层土，以防被破坏或丢失。
该层土方严格按照路基土方填筑厚度和碾压要求进行填筑，松铺厚度不应超过30cm，施工工艺、施工方法按路基土方填筑方案进行施工。
八、施工注意事项
1、应使格栅最大强度方向与受最大应力方向一致。
2、应尽量避免重车直接在铺好的土工格栅上行驶。
3、尽量减少土工格栅的切割量和缝合量，避免浪费。
4、寒冷季节施工时，土工格栅变硬，易割手擦膝，要注意安全。
：。
