TSG-21—2016《固定式压力容器安全技术监察规程》宣贯讲义

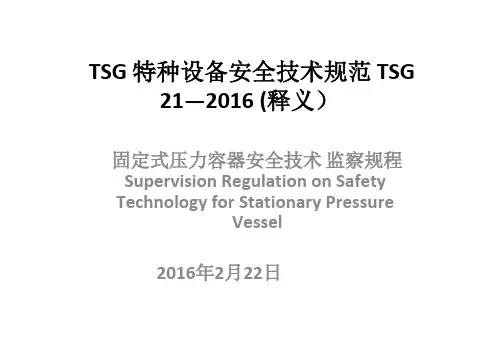

TSG 特种设备安全技术规范TSG 21—2016 (释义）固定式压力容器安全技术监察规程Supervision Regulation on SafetyTechnology for Stationary PressureVessel2016年2月22日《大容规》制定的基本原则• 1.以原有的压力容器七个规范为基础，进行合并以及逻辑关系上的理顺，统一并且进一步明确基本安全要求，形成关于固定式压力容器的综合规范。

• 2.根据特种设备目录，调整适用范围，统一固定式压力容器的分类。

• 3.根据行政许可改革的情况，调整各环节有关的行政许可要求。

• 4.整理国家质检总局近年来针对压力容器安全监察的有关文件，汇总《固定式压力容器安全技术监察规程》宣贯、实施中存在的具体问题，收集网上咨询意见，增补相应内容，重点解决当前存在的突出问题。

• 5.扩展材料范围，重点解决铸钢、铸铁压力容器材料技术要求(安全系数、化学成分、力学性能和适用范围)，增加非焊接瓶式容器高强钢材料技术要求。

• 6.按照固定式压力容器各环节分章进行描述，每个环节的边界尽可能清晰，明确相应的主体责任(如明确耐压试验介质、压力、温度，无损检测方法、比例，热处理等技术要求由设计者提出并且放到相应设计章节)。

•7.理顺法规与标准的关系，整合、凝练固定式压力容器基本安全要求，将一些详细的技术内容放到相应的产品标准中去规定。

目录•1总则 (1)•2材料 (4)•3设计 (13)•4制造 (30)•5安装、改造与修理 (45)•6监督检验 (46)•7使用管理 (61)•8在用检验 (70)•9安全附件及仪表 (94)•10附则 (97)•附件A压力容器分类 (98)•附件B压力容器产品合格证 (102)•附表b压力容器产品数据表 (103)•附件C压力容器产品铭牌 (104)•附件D特种设备代码编号方法 (106)•附件E特种设备监督检验联络单 (108)•附件F特种设备监督检验意见通知书 (109)•附件G特种设备监督检验证书 (110)•附件H压力容器年度检查报告115)•附件J压力容器定期检验报告 (116)•附件K特种设备定期检验意见通知书 (118)•相关规章和规范历次制(修)订情况 (120)固定式压力容器安全技术监察规程1总则• 1.1目的•为了保障固定式压力容器安全使用，预防和减少事故，保护人民生命和财产安全，促进经济社会发展，根据《中华人民共和国特种设备安全法》《特种设备安全监察条例》，制定本规程。

浅谈《固定式压力容器安全技术监察规程》（TSG21—2016）贯彻执行中的几个问题《固定式压力容器安全技术监察规程》TSG21-2016是我国压力容器最新版本的监察规程，是国家质检总局加强对我国压力容器行业的设计、制造、安装、改造、修理、监检、使用及定期检验的又一重大技术规程。

自2016年10月1日执行以来，受到社会各界的重视与关注。

文章对执行过程中经常遇到的问题，与老版《固容规》的不同进行了分类疏理，对贯彻执行新《固容规》起到良好的推动作用。

标签：《固容规》；TSG21-2006；制造；检验；监检；问题；不同点1 总则1.1 《固定式压力容器安全技术监察规程》（以下简称《固容规》）的属性TSG 特种设备安全技术规范；《固容规》的代号：TSG21-2016；《固容规》代替了原来的TSGR0004-2009等7部规范；《固容规》由中华人民共和国质检总局颁布，于2016年10月1日起施行。

1.2 制定《固容规》的基本原则理顺法规与标准的关系，整合、凝练固定式压力容器的基本安全要求，将一些详细的技术内容放到相关的产品标准中去规定。

1.3 适用范围（1）工作压力大于或等于0.1MPa；（2）容积≥0.03m3且内直径≥150mm；（3）盛装介质为气体，液化气体以及介质最高工作温度高于或者等于其标准沸点的液体；（4）在特种设备目录中。

1.4 压力容器范围的界定包括压力容器本体、安全附件及仪表。

“仪表”为新增加的，指直接连接在压力容器上的仪表。

明确了压力容器本体中。

主要受压元件范围：包括筒节（含变径段）、球壳板、非圆形容器的壳板、封头、平盖、膨胀节、设备法兰，热交换器的管板和换热管，M36以上（含M36）螺柱以及公称直径大于或者等于250mm 接管和管法兰。

2 材料与旧《固容规》相比较，新版《固容规》本部分主要有4点变化，其目的是加强是材料的真实性管理，严格控制境外牌号材料的使用，提高了使用门槛。

（1）材料的可追溯性，加强了对材料的真实性的管理：增加了材料质量证明书需印制可以追溯的信息化标识（例如二维码或者条码）的要求，防止材料的质量管理及真实性认可。

TSG 特种设备安全技术规范TSG 21—2016 (释义）固定式压力容器安全技术监察规程Supervision Regulation on Safety Technology for Stationary Pressure Vessel中华人民共和国国家质量监督检验检疫总局颁布2016年2月22日《大容规》制定的基本原则• 1.以原有的压力容器七个规范为基础，进行合并以及逻辑关系上的理顺，统一并且进一步明确基本安全要求，形成关于固定式压力容器的综合规范。

• 2.根据特种设备目录，调整适用范围，统一固定式压力容器的分类。

• 3.根据行政许可改革的情况，调整各环节有关的行政许可要求。

• 4.整理国家质检总局近年来针对压力容器安全监察的有关文件，汇总《固定式压力容器安全技术监察规程》宣贯、实施中存在的具体问题，收集网上咨询意见，增补相应内容，重点解决当前存在的突出问题。

• 5.扩展材料范围，重点解决铸钢、铸铁压力容器材料技术要求(安全系数、化学成分、力学性能和适用范围)，增加非焊接瓶式容器高强钢材料技术要求。

• 6.按照固定式压力容器各环节分章进行描述，每个环节的边界尽可能清晰，明确相应的主体责任(如明确耐压试验介质、压力、温度，无损检测方法、比例，热处理等技术要求由设计者提出并且放到相应设计章节)。

•7.理顺法规与标准的关系，整合、凝练固定式压力容器基本安全要求，将一些详细的技术内容放到相应的产品标准中去规定。

目录•1总则 (1)•2材料 (4)•3设计 (13)•4制造 (30)•5安装、改造与修理 (45)•6监督检验 (46)•7使用管理 (61)•8在用检验 (70)•9安全附件及仪表 (94)•10附则 (97)•附件A压力容器分类 (98)•附件B压力容器产品合格证 (102)•附表b压力容器产品数据表 (103)•附件C压力容器产品铭牌 (104)•附件D特种设备代码编号方法 (106)•附件E特种设备监督检验联络单 (108)•附件F特种设备监督检验意见通知书 (109)•附件G特种设备监督检验证书 (110)•附件H压力容器年度检查报告115)•附件J压力容器定期检验报告 (116)•附件K特种设备定期检验意见通知书 (118)•相关规章和规范历次制(修)订情况 (120)固定式压力容器安全技术监察规程1总则• 1.1目的•为了保障固定式压力容器安全使用，预防和减少事故，保护人民生命和财产安全，促进经济社会发展，根据《中华人民共和国特种设备安全法》《特种设备安全监察条例》，制定本规程。

字。

7.1.10 修理及带压密封安全要求压力容器内部有压力时，不得进行任何修理。

出现紧急泄漏需进行带压密封时，使用单位应当按照设计规定提出有效的操作要求和防护措施，并且经过使用单位安全管理负责人批准。

带压密封作业人员应当经过专业培训考核取得特种设备作业人员证书并且持证上岗。

在实际操作时，使用单位安全管理部门应当派人进行现场监督。

7.1.11 简单压力容器和本规程1.4范围内压力容器的使用管理专项要求简单压力容器和本规程1.4范围内压力容器不需要办理使用登记手续，在设计使用年限内不需要进行定期检验，使用单位负责其使用的安全管理，并且做好以下工作：(1)建立设备安全管理档案，进行日常维护保养、定期自行检查并且记录存档，发现异常情况时，应当及时请特种设备检验机构进行检验；(2)达到设计使用年限时应当报废，如需继续使用的，使用单位应当报特种设备检验机构参照本规程第8章的有关要求进行检验；(3)发生事故时，事故发生单位应当迅速采取有效措施，组织抢救，防止事故扩大，并且按照《特种设备事故报告和调查处理规定》的要求进行报告和处理，不得迟报、谎报或者瞒报事故情况。

7.2 年度检查年度检查项目至少包括压力容器安全管理情况、压力容器本体及其运行状况和压力容器安全附件检查等。

7.2.1 安全管理情况检查压力容器安全管理情况检查至少包括以下内容：(1)压力容器的安全管理制度是否齐全有效；(2)本规程规定的设计文件、竣工图样、产品合格证、产品质量证明文件、安装及使用维护保养说明、监检证书以及安装、改造、修理资料等是否完整；(3)《使用登记证》、《特种设备使用登记表》(以下简称《使用登记表》)是否与实际相符；(4)压力容器日常维护保养、运行记录、定期安全检查记录是否符合要求；(5)压力容器年度检查、定期检验报告是否齐全，检查、检验报告中所提出的问题是否得到解决；(6)安全附件及仪表的校验(检定)、修理和更换记录是否齐全真实；(7)是否有压力容器应急专项预案和演练记录；(8)是否对压力容器事故、故障情况进行了记录。

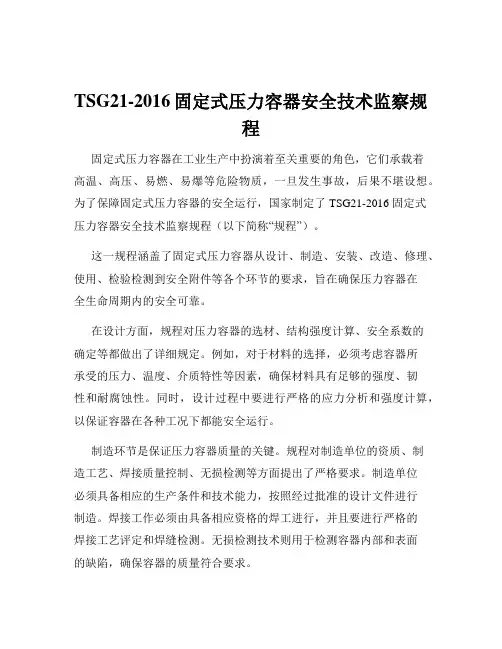

TSG21-2016固定式压力容器安全技术监察规程固定式压力容器在工业生产中扮演着至关重要的角色，它们承载着高温、高压、易燃、易爆等危险物质，一旦发生事故，后果不堪设想。

为了保障固定式压力容器的安全运行，国家制定了 TSG21-2016 固定式压力容器安全技术监察规程（以下简称“规程”）。

这一规程涵盖了固定式压力容器从设计、制造、安装、改造、修理、使用、检验检测到安全附件等各个环节的要求，旨在确保压力容器在全生命周期内的安全可靠。

在设计方面，规程对压力容器的选材、结构强度计算、安全系数的确定等都做出了详细规定。

例如，对于材料的选择，必须考虑容器所承受的压力、温度、介质特性等因素，确保材料具有足够的强度、韧性和耐腐蚀性。

同时，设计过程中要进行严格的应力分析和强度计算，以保证容器在各种工况下都能安全运行。

制造环节是保证压力容器质量的关键。

规程对制造单位的资质、制造工艺、焊接质量控制、无损检测等方面提出了严格要求。

制造单位必须具备相应的生产条件和技术能力，按照经过批准的设计文件进行制造。

焊接工作必须由具备相应资格的焊工进行，并且要进行严格的焊接工艺评定和焊缝检测。

无损检测技术则用于检测容器内部和表面的缺陷，确保容器的质量符合要求。

安装环节同样不容忽视。

安装单位需要具备相应的资质和能力，按照设计文件和安装规范进行施工。

在安装过程中，要对基础的承载能力、容器的安装位置和垂直度等进行严格检查，确保安装质量。

改造和修理是对压力容器进行升级和维护的重要手段。

规程规定了改造和修理的范围、程序和质量要求。

改造和修理方案必须经过设计单位的同意，并由具备相应资质的单位进行施工。

施工完成后，要进行严格的检验检测，确保容器的安全性能得到恢复和提升。

使用环节是压力容器安全管理的重点。

使用单位要建立健全安全管理制度，对容器进行定期检验、日常维护和安全操作。

操作人员必须经过培训，取得相应的资格证书，严格按照操作规程进行操作。

同时，要对容器的运行参数进行监控，及时发现和处理异常情况。

TSG特种设备安全技术规范TSG 21—2015固定式压力容器安全技术监察规程Supervision Regulation on Safety Technology forStationary Pressure Vessel中华人民共和国国家质量监督检验检疫总局颁布2015年月日修订说明1.以《固定式压力容器安全技术监察规程》、《非金属压力容器安全技术监察规程》、《简单压力容器安全技术监察规程》、《超高压容器安全技术监察规程》(及其2013年修订稿)、《压力容器定期检验规则》、《压力容器使用规则》、《压力容器监督检验规则》等七个规范为基础，内容上不作过大的技术改动，进行上述规程内容的合并以及逻辑关系上理顺，统一并且进一步明确基本安全要求，形成关于固定式压力容器的综合规范(大规范)；2.整理国家质检总局近年来针对压力容器安全监察的有关文件，汇总《固定式压力容器安全技术监察规程》宣贯、实施中存在的具体问题，收集网上咨询意见，增补相应内容，重点解决当前存在的突出问题；3.开展相关的调研工作，重点解决铸钢、铸铁压力容器材料技术要求(安全系数、化学成分、力学性能和适用范围)，增加非焊接结构容器高强钢材料技术要求；完善超高压容器技术要求，完善非金属压力容器，如石墨、玻璃钢的基本安全要求，简化塑料压力容器监管方式；完善安全附件的基本要求，包括安全附件的种类、范围界定、型式试验要求及产品性能要求；推广压力容器设计风险评估报告；统一固定式压力容器分类的方法；4.按照固定式压力容器各环节分章进行描述，每个环节的边界尽可能清晰，明确相应的主体责任(如耐压试验介质、压力、温度，无损检测方法、比例，热处理等技术要求明确由设计提出并且放到相应设计章节)；5.理顺法规与标准的关系，建立满足法规安全基本要求的协调标准概念；6.进一步明确基本安全要求的内容，尽量不采用引用标准的方式描述，而是直接阐述其内容；对介质特性、产品结构、试验方法的限定要求，引用相应标准。

TSG 特种设备安全技术规范TSG 21—2016 (释义）固定式压力容器安全技术监察规程Supervision Regulation on Safety Technology for Stationary Pressure Vessel中华人民共和国国家质量监督检验检疫总局颁布2016年2月22日《大容规》制定的基本原则• 1.以原有的压力容器七个规范为基础，进行合并以及逻辑关系上的理顺，统一并且进一步明确基本安全要求，形成关于固定式压力容器的综合规范。

• 2.根据特种设备目录，调整适用范围，统一固定式压力容器的分类。

• 3.根据行政许可改革的情况，调整各环节有关的行政许可要求。

• 4.整理国家质检总局近年来针对压力容器安全监察的有关文件，汇总《固定式压力容器安全技术监察规程》宣贯、实施中存在的具体问题，收集网上咨询意见，增补相应内容，重点解决当前存在的突出问题。

• 5.扩展材料范围，重点解决铸钢、铸铁压力容器材料技术要求(安全系数、化学成分、力学性能和适用范围)，增加非焊接瓶式容器高强钢材料技术要求。

• 6.按照固定式压力容器各环节分章进行描述，每个环节的边界尽可能清晰，明确相应的主体责任(如明确耐压试验介质、压力、温度，无损检测方法、比例，热处理等技术要求由设计者提出并且放到相应设计章节)。

•7.理顺法规与标准的关系，整合、凝练固定式压力容器基本安全要求，将一些详细的技术内容放到相应的产品标准中去规定。

目录•1总则 (1)•2材料 (4)•3设计 (13)•4制造 (30)•5安装、改造与修理 (45)•6监督检验 (46)•7使用管理 (61)•8在用检验 (70)•9安全附件及仪表 (94)•10附则 (97)•附件A压力容器分类 (98)•附件B压力容器产品合格证 (102)•附表b压力容器产品数据表 (103)•附件C压力容器产品铭牌 (104)•附件D特种设备代码编号方法 (106)•附件E特种设备监督检验联络单 (108)•附件F特种设备监督检验意见通知书 (109)•附件G特种设备监督检验证书 (110)•附件H压力容器年度检查报告115)•附件J压力容器定期检验报告 (116)•附件K特种设备定期检验意见通知书 (118)•相关规章和规范历次制(修)订情况 (120)固定式压力容器安全技术监察规程1总则• 1.1目的•为了保障固定式压力容器安全使用，预防和减少事故，保护人民生命和财产安全，促进经济社会发展，根据《中华人民共和国特种设备安全法》《特种设备安全监察条例》，制定本规程。
