法兰板验收中平整度与平面度的质量控制一、前言风电项目中法兰板的应用较多，常见的有钢塔筒法兰、混凝土转换段顶法兰、钢转换段法兰、锚栓式基础上下分片式法兰、基础环的上下法兰等。
所有的法兰在焊接完成前或完成后均需对法兰受力面按设计要求进行加工，这就面临着一个质量检验术语：平面度、平整度。
很多工程师对这个两个概念容易混淆，认为是一个概念在工程中的不同叫法，这是一个错误理解。
我将从以下几个维度对平面度和平整度进行阐述，以期加深大家的理解，以便在后期的质量检查过程中进行合理检测及质量控制。
二、平面度、平整度定义平面度测量是指被测实际表面对其理想平面的变动量。
平面度误差是将被测实际表面与理想平面进行比较，两者之间的线值距离即为平面度误差值；或通过测量实际表面上若干点的相对高度差，再换算以线值表示的平面度误差值。
打表测量法是将被测零件和测微计放在标准平板上，以标准平板作为测量基准面，用测微计沿实际表面逐点或沿几条直线方向进行测量。
然后用测微计进行测量，测微计在整个实际表面上测得的最大变动量即为该实际表面的平面度误差。
这样说大家可能还是一头雾水，我再举个例子：假设桌面上有个一米见方的镜子，镜子表面是完全光滑水平的，把它视为一个标准的平面，然后我们用一把刀在镜子表面划上几道横七竖八的刻痕。
这些刻痕的顶部还是在一个平面上，底部沟槽处会有高低不平，沟槽最低处与最高处（标准平面处）的线值距离就是平面度误差值。
测量仪器：常用的测量仪器是百分表法兰面最高点假设平面百分表测量平面度平整度测量在土建工程中较多，主要有路面平整度、墙面平整度、基础平整度测量等。
平整度测量如测量平面以测量点的绝对水平高差为标准；如测量竖向平面则依靠靠尺和塞尺配合读取相应的塞尺数据为标准。
测量路面平整度的方法主要采用定长度直尺法，即采用规定长度的平直尺搁置在路面表面，直接测量直尺与路面之间的间隙作为平整度指标; 测量竖向平面时，检测尺侧面靠紧被测面，其缝隙大小用契形塞尺检测，其数值即平整度偏差。
控制变形及减小消除焊接应力的方法一、控制焊接变形的方法1、设计措施（1）选择合理的焊缝尺寸：焊缝尺寸增加，变形随之增大，但是过小的焊缝尺寸将降低结构的承载能力，并使焊接接头的冷却速度加快，热影响区硬度增高，容易产生裂纹等缺陷，因此应在满足结构承载能力和保证焊接质量的前提下，随着板的厚度来选取工艺上可能选用的最小的焊缝尺寸。
（2）尽量减少焊缝数量;适当选择板的厚度，减少肋板数量，从而可减少焊缝和焊接后变形的校正量，如薄板结构件，可用压型结构代替肋板结构，以减少焊缝数量，防止或减少焊后变形。
（3）合理安排焊缝位置：焊缝对称于焊件截面的中性轴或使焊缝接近中性轴均可减少弯曲变形。
（4）预留收缩余量：焊件焊后纵向横向收缩变形可通过对焊缝收缩量的估算，在设计时预先留出收缩余量进行控制。
（5）留出装焊卡具的位置：在结构上留有可装焊夹具的位置，以便在焊接过程中可利用夹具来控制技术变形。
2、反变形法（1）板厚8～12mm钢板单边V型坡口对接焊，装配时反变形1.5°焊接后几乎无角变形。
（2）工字梁焊后因横向收缩引起的角变形，若采用焊前预先把上、下盖板压成反变形（塑性变形），然后装配后进行焊接，即可消除上、下盖板的焊后角变形。
但是上下盖板反变形量的大小主要与该板的厚度和宽度有关，同时还与腹板厚度和热输入有关。
（3）锅炉、集装箱的管接头都集中在上部，焊后引起弯曲变形所以要借用强制反变形夹紧装置，并配以对称均匀加热的痕迹顺序，交替跳焊法这样采用了在外力作用下的弹性反变形再配合以合理的受热的施焊顺序，焊后基本上可消除弯曲变形。
（4）桥式起重机的两根主梁是由左、右腹板和上、下盖板组成的箱型结构的为提高该梁的刚性，梁内设计有大、小肋板，且这些肋板角焊缝大多集中在梁的上部，焊后会引起下桡弯曲变形。
但桥式起重机技术要求规定，主梁焊后应有一定的上拱度，为解决焊后变形与技术要求的矛盾，常采用预制腹板上拱度的方法，即在备料时，预先使两块腹板留出上拱度。
焊接变形原因分析及其防止措施摘要：本文重点对常见焊接变形的原因进行分析，并根据原因分别从设计和工艺两个方面论述防止变形的措施。
关键词：焊接变形原因分析防止措施随着新材料、新结构和新焊接工艺的不断发展，有越来越多的焊接应力变形和强度问题需要研究。
焊接变形在焊接结构生产中经常出现，如果构件上出现了变形，不但影响结构尺寸的准确性和外观美观，而且有可能降低结构的承载能力，引起事故。
同时校正焊接变形需要花费许多工时，有的变形很大，甚至无法校正，造成废品，给企业带来损失。
因此掌握焊接变形的规律和控制焊接变形具有十分重要的现实意义。
一、焊接变形种类生产中常见的焊接变形主要有纵向收缩变形、横向收缩变形、挠曲变形、角变形、波浪变形、错边变形、螺旋变形。
这几种变形在焊接结构中往往并不是单独出现，而是同时出现，相互影响。
在这里重点对生产中经常出现的纵向收缩变形、横向收缩变形、角变形、错边变形进行分析。
二、焊接变形原因分析1.纵向收缩变形。
焊接时，焊缝及其附近的金属由于在高温下自由变形受到阻碍，产生的压缩性变形，在平行于焊缝的变形称之为纵向收缩性变形。
焊缝纵向收缩变形量可近似的用塑性变形区面积S来衡量，变形区面积S于焊接线能量有直接关系，焊接线能量越小，S越小，反之S越大。
同样截面的焊缝可以一次焊成，也可以分几层焊成，多层焊每次所用的线能量比单层焊时小得多，因此每层焊缝产生的塑性变形区的面积S比单层焊时小，但多层焊所引起的总变形量并不等于各层焊缝的总和。
因为各层所产生的塑性变形区面积和是相互重叠的。
从上述分析可以看出多层焊所引起的纵向收缩比单层焊小，所以分的层数越多，每层所用的线能量就越小，变形也越小。
2.横向收缩变形。
横向收缩变形是指垂直于焊缝方向的变形，焊缝不但发生纵向收缩变形，同时也发生横向收缩变形，其变形产生的过程比较复杂，下面分几种焊缝情况来分析。
2.1堆焊和角焊缝。
首先研究在平板全长上对焊一条焊缝的情况。
当板很窄，可以把焊缝当作沿全长同时加热，采用分析纵向收缩的方法加以处理。
风电塔筒制作法兰平面度控制摘要：本文笔者结合多年的风电塔筒制作经验，对风电塔筒法兰与筒体的组焊工艺进行了优化改进，特别是采用法兰加工预留内倾量方法，有效地控制了法兰平面度，使得一次性合格率达到了90%以上，提高了生产效率，降低了成本，同时有效地消除了反复刨焊造成焊缝外观质量差，焊缝成型不好的现象，提高了产品外观质量和内在质量。
关键词：焊接；平面度；法兰内倾；法兰外翻；焊接变形1、塔筒制作法兰平面度控制1.1 在下料过程中控制筒节扇形钢板的弦长、弦高、对角线偏差（1）所有料坯下料前检查外形尺寸，经质量检查合格确认后，方可批量下料。
（2）每段塔筒中间节预留2～3mm 焊接收缩余量，与法兰连接的筒节在钢板下料时预留5～10mm 修正余量。
（3）δ≤14mm 壁厚的钢板可以不开坡口外，其他壁厚的钢板开23°坡口，预留5.0～7.0mm 钝边；与法兰连接的筒节开23°坡口，留5.0~7.0mm 钝边。
保证所有切割面切割后光滑，避免出现缺肉情况，清理切割飞溅及氧化皮等。
1.2 筒节卷制、组对、焊接过程控制其圆度（1）筒节卷制时，按滚压线进行卷制，卷制过程中注意清理板面及卷板机上下辊，防止因氧化铁等杂物压伤板材；对接后进行打底焊，打底焊采用CO2气体保护焊，其焊缝应规整、均匀，焊后及时清理焊接飞溅等；开坡口管节在管内壁打底焊，不开坡口的管节在管外壁打底焊。
（2）在筒节卷制中严格控制压延次数，筒节的周长误差控制到最低值。
（3）相邻筒节的组对，纵缝错位180°，环缝对接前应进行管口平面度修整，满足技术要求后方能对接，对接时控制环缝间隙均匀，并检查管节对接的素线长度、对角线偏差值满足要求，以保证上下管口的平面度、同轴度。
（4）单节筒节卷制不允许出现死弯，卷形过程中用弧形样板多次检查其圆度，不允许卷过量，直径尺寸偏差控制在±3mm 以内，卷形后筒节两头用十字拉筋支撑，才能进入下道焊接工序。
仙人洞风电塔架法兰与筒体焊接变形的预防控制和校正★焊接过程风机塔架法兰焊接一般要控制三个指标：法兰平面度、法兰角变形（即内倾量）、法兰椭圆度。
现在风电塔架法兰采用高颈法兰，对法兰平面度、法兰角变形的控制比较有利，焊接时应掌握以下几个原则：1）互相连接的一对法兰把合焊接，由于把合后刚性增强，对保证上述三项指标很有利；2）因法兰要求内倾，所以对施焊顺序有一定要求，一般先焊内侧后焊外侧，具体根据焊接方法定；3）施焊不间断一次焊完，避免法兰受热不均对上述三指标不利。
风电塔架法兰与筒体的焊接：首先单节筒节的端面必须保证一定的平面度，保证与法兰组对是无间隙组对（特别是一些企业不采用对把焊接，直接单独焊接），一定要保证无间隙，如果组对完有间隙，该处应该采取加强措施。
焊接时采用先焊接内侧，再焊接外侧，也可以根据具体情况调节焊接顺序，保证焊后法兰不产生外倾，或内倾不超标。
焊接时最好一次焊接完毕，中途不要停焊。
★校正法兰与筒体环缝焊接，引起筒节端面法兰的平面度和内倾外翻值超差，主要是焊接热输入过大、焊接顺序不当、清根电流过大等原因造成的。
法兰平面如果超差，平面度如果超出要求以外≤2mm，可以采用火焰烤修方式矫正。
如果焊接完毕内倾超标，则需要采用火焰在内侧矫正，火焰要求：采用氧、丙烷火焰，矫正时应该使用温度计来控制温度，温度不超过550℃。
矫正位置：远离法兰侧环缝以及纵向焊缝200mm以下，火焰矫正形状部位：具体根据质量部检测记录的法兰变形情况而定，可以是点状、线状、三角形、条状等，根据变形情况可以适当的施加外力，火焰矫正时注意：不应在同一位置反复加热，加热过程中不能进行浇水强冷。
矫正合格后，需要测量金属母材区域的强度。
在该测量中，硬度值不应该超过250HB。
如果超差非常严重，平面度如果超出规定要求以外＞2mm，采用多次火焰矫正修复，将法兰平面矫平。
如果焊接完毕内倾超标，需要采用火焰在外侧校正，如果产生外倾，可视外倾程度使用火焰，校正位置为法兰与筒体焊接的焊缝位置处，校正温度不允许超过550℃。

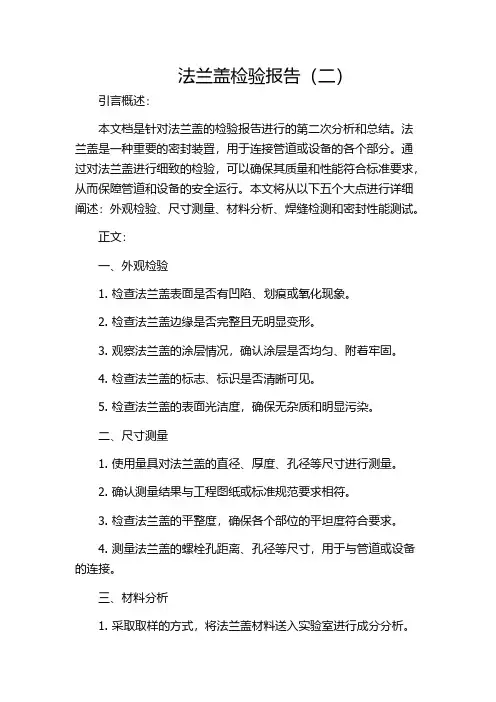

法兰盖检验报告（二）引言概述：本文档是针对法兰盖的检验报告进行的第二次分析和总结。
法兰盖是一种重要的密封装置，用于连接管道或设备的各个部分。
通过对法兰盖进行细致的检验，可以确保其质量和性能符合标准要求，从而保障管道和设备的安全运行。
本文将从以下五个大点进行详细阐述：外观检验、尺寸测量、材料分析、焊缝检测和密封性能测试。
正文：一、外观检验1. 检查法兰盖表面是否有凹陷、划痕或氧化现象。
2. 检查法兰盖边缘是否完整且无明显变形。
3. 观察法兰盖的涂层情况，确认涂层是否均匀、附着牢固。
4. 检查法兰盖的标志、标识是否清晰可见。
5. 检查法兰盖的表面光洁度，确保无杂质和明显污染。
二、尺寸测量1. 使用量具对法兰盖的直径、厚度、孔径等尺寸进行测量。
2. 确认测量结果与工程图纸或标准规范要求相符。
3. 检查法兰盖的平整度，确保各个部位的平坦度符合要求。
4. 测量法兰盖的螺栓孔距离、孔径等尺寸，用于与管道或设备的连接。
三、材料分析1. 采取取样的方式，将法兰盖材料送入实验室进行成分分析。
2. 确认法兰盖材料是否符合标准规定的化学成分范围。
3. 使用金相显微镜观察材料的晶粒结构，检查是否存在显微缺陷。
4. 进行材料硬度测试，以确定法兰盖的抗压强度和耐磨性。
四、焊缝检测1. 对法兰盖的焊缝进行外观检查，确认是否有裂纹、气泡等焊接缺陷。
2. 使用无损检测方法（如超声波、射线检测）对焊缝进行全面探测。
3. 检查焊缝的尺寸、强度、结构等是否满足标准要求。
4. 针对焊缝进行金相显微镜分析，确定焊接质量是否合格。
五、密封性能测试1. 将法兰盖与管道或设备连接，施加正常工作压力，并观察是否出现泄漏。
2. 对法兰盖进行密封性能测试，确认其能否承受一定压力和温度的工作环境。
3. 检查法兰盖的密封面及密封垫片，确保其质量和安装正确。
总结：通过上述五个大点的详细阐述，我们对法兰盖的检验报告进行了全面的分析。
外观检验、尺寸测量、材料分析、焊缝检测和密封性能测试等方面的检验结果表明，该法兰盖符合标准要求，具备良好的质量和性能。
法兰焊接防止变形措施法兰焊接是一种常见的连接方法，常用于管道、容器和机械设备的连接。
然而，在焊接过程中，由于热量的影响，会导致焊接零件产生变形，进而影响焊接质量和连接的可靠性。
为了解决这个问题，需要采取一系列的措施来防止焊接变形。
本文将介绍一些常用的法兰焊接防止变形措施。
一、合理的焊接顺序焊接顺序是防止焊接变形的关键因素之一。
一般来说，应从内部焊缝开始，逐渐向外焊接，并且要采用对称的焊接顺序。
这样可以避免局部热量集中，减少变形的可能性。
二、适当的预热与控制焊接温度预热是为了减少焊接时的温度梯度，提高焊接接头的可塑性，从而减少变形的可能性。
预热温度的选择应根据所使用的材料和焊接方式来确定。
同时，在焊接过程中，要严格控制焊接温度，避免过高或过低的温度造成变形。
三、采用适当的焊接方法选择合适的焊接方法也是防止变形的重要措施之一。
常用的法兰焊接方法有手工电弧焊、气体保护焊和埋弧焊等。
其中，气体保护焊和埋弧焊对于减少热输入和热影响区域较大，有利于减少变形。
四、使用焊接变形补偿技术在一些对焊接变形要求较高的场合，可以采用焊接变形补偿技术来解决。
常用的方法有预变形、冷却后加工和局部加热等。
预变形是在焊接前通过施加外力对工件进行适当的变形，以抵消焊接后的变形。
冷却后加工是在焊接完成后，对焊接接头进行冷却后的加工处理，以减少变形。
局部加热是在焊接后对焊缝局部进行加热处理，通过热胀冷缩的原理来减少变形。
五、合理的夹具设计和使用夹具的设计和使用对于防止焊接变形起到至关重要的作用。
合理的夹具设计可以减少焊接零件在焊接过程中的变形，保持焊接接头的几何形状。
同时，夹具的使用也要注意避免在焊接过程中施加过大的力，以免引起变形。
六、合理控制焊接速度和焊接层数控制焊接速度和焊接层数也是防止焊接变形的重要因素。
焊接速度过快会导致焊接接头温度不均匀、热应力集中，从而引起变形。
焊接层数过多会增加焊接时的热输入，加剧变形的程度。
因此，要根据具体情况合理控制焊接速度和焊接层数，以减少变形的可能性。
有限责任公司法兰平面度、内倾度控制及校正工艺第1页共3页1. 控制法兰平面度、内倾度的工艺措施1.1 互相连接的一对法兰对把焊接将两法兰用螺栓连接在一起，在2个法兰之间、螺栓内侧均与垫上2mm厚的垫片，拧紧螺母并找正法兰和筒体的位置后，实施法兰与筒体的焊接，然后将螺栓拆除。
1.2 法兰焊接变形控制法兰与塔筒焊接过程中，一定严格控制焊接变形，要求法兰内倾外平，不允许法兰外倾，焊缝坡口为内侧坡口，焊前预热温度不低于125摄氏度，采取交替分层施焊，焊接过程中，次道焊缝必须一次完成，保持焊缝受热均匀。
首先点固法兰与塔筒，组对间隙0+1，定位焊，焊点长为10mm间距约150mm。
CO2气体保护焊焊接外侧，起衬垫作用。
焊前预热温度＞125℃，采用交替分层施焊，以18mm顶部塔筒与法兰焊接为例，工艺参数如下：焊接工艺参数焊接层次焊接方法焊接材料焊接电流（A）电弧电压（V）焊接速度mm/mim备注牌号直径（mm）极性电流1 GMAW ER50-6/φ1.2 1.2 直流反接220-280 28-32 15-20气体流量正面15-252.3 SAW H10Mn2/SJ101 4.0 直流反接580-600 28-30 270-310清根碳弧气刨φ8.0 直流反接320-360 清根深度为6mm4（外）SAW H10Mn2/SJ101 4.0 直流反接620-680 30-34 270-3105.6 SAW H10Mn2/SJ101 4.0 直流反接580-600 28-30 270-310焊后，清除焊渣并对焊缝进行100%外观检查。
对焊缝进行100%UT/MT检测，Ⅰ级合格.1.3 控制筒体与法兰的加工和组装过，成品法兰组对前应先对法兰和筒体的平面度进行测量，需达到标准要求，法兰应预留内倾量，顶部法兰为0.6~0.62mm，其余法兰为1.5~2.0mm；法兰与筒有限责任公司法兰平面度、内倾度控制及校正工艺第1页共3页体组对应是无间隙组对，施焊时不能间断需一次完成。
引言概述：正文内容：一、检验标准1. 国家标准：法兰产品的质量检验应按照国家标准进行，如《法兰与管件》（GB/T 9115.1-2010）。
2. 企业内部标准：根据企业的生产特点和需求，可以制定一些内部标准来补充国家标准，并确保产品质量符合企业要求。
二、检测方法1. 外观检验：通过对法兰产品外观的检查，包括表面是否平整、无明显划痕、无焊接缺陷等。
2. 尺寸检验：通过测量法兰产品的尺寸，包括内径、外径、螺孔位置和直径等，确保其准确度符合标准要求。
3. 材质检验：采用金相显微镜等设备对材料的组织结构进行观察和分析，确保材质的一致性和机械性能满足要求。
4. 密封性检验：采用密封试验仪进行压力测试，以确定法兰产品的密封效果是否达到标准要求。
5. 耐压试验：通过施加一定压力，观察法兰产品是否出现破裂、变形等现象，以确定其耐压性能是否符合要求。
三、检验步骤1. 接收检验：对进货的法兰产品进行外观检查，并进行尺寸和材质检验，确保进货品质符合要求。
2. 在线检验：在生产过程中进行抽样检验，包括外观、尺寸和材质检验，及时发现和排除生产中出现的质量问题。
3. 出厂检验：对生产完成的法兰产品进行全面检验，包括外观、尺寸、材质、密封性和耐压性能等项目的检验，确保产品质量合格后才能出厂。
四、检验数据记录与分析1. 检验记录：对每次检验的结果进行详细记录，包括产品编号、检验时间、检验员、检验项目、检验方法、检验结果等。
2. 数据分析：对检验结果进行统计和分析，如制作质量控制图、测算产品各项指标均值和标准差等，以评估产品质量的稳定性和一致性。
五、总结本文详细介绍了法兰质量检验的内容和操作流程，包括检验标准、检测方法、检验步骤以及数据记录和分析等。
合理的质量检验过程能够确保法兰产品达到预期质量要求，同时也提高了生产效率和客户满意度。
在实际操作中，应严格按照标准要求进行检验，并及时处理不合格品，以保证产品质量的稳定性和可靠性。
同时，还应加强对检验数据的分析和使用，为企业的质量改进提供依据和参考。
法兰焊接变形大的因素
法兰焊接变形大的因素有以下几个：
1. 焊接过程中的热变形：法兰焊接过程中，由于焊接温度的升高，焊接部件会发生热胀冷缩的变形。
随着焊接温度的增加，焊接部件的尺寸会发生变化，导致变形。
2. 焊接时的应力集中：焊接过程中，焊接部件会受到内部应力的作用，焊接接头处的应力会集中，导致焊接接头处的变形较大。
3. 材料的热导率不同：焊接部件的材料热导率不同，导致焊接部件在焊接过程中热传导不均匀，从而引起焊接部件的变形。
4. 材料的收缩率不同：焊接部件的材料具有不同的收缩率，焊接过程中，由于收缩率的不同，导致焊接部件在冷却后会发生变形。
5. 焊缝尺寸不合适：焊接接头的尺寸与焊接工艺参数不匹配，焊接时焊接接头的尺寸超出了允许范围，导致焊接部件变形较大。
6. 焊接时的加热方式不合适：焊接时采用的加热方式不合适，例如采用不均匀加热或局部加热的方式，导致焊接部件局部变形较大。
需要注意的是，以上因素是共同作用的，各种因素之间相互影响，综合考虑才能有效控制焊接变形。
平焊法兰的焊接要求《平焊法兰的焊接要求》篇一：平焊法兰的焊接要求一、引言嘿，咱为啥要讲讲平焊法兰的焊接要求呢？你想啊，平焊法兰在管道连接里那可是相当重要的角色，就像团队里的关键人物一样。
在工业领域，管道系统输送着各种介质，要是平焊法兰焊接不好，那可就像水桶的短板，整个系统都可能出问题。
比如说，可能会出现泄漏，这泄漏可不得了，小则浪费资源，大则可能引发安全事故，像那些易燃易爆的介质泄漏了，那后果不堪设想。
所以啊，为了确保管道系统的安全、稳定运行，这些焊接要求可不能马虎。
二、主体要求1. 焊接前的准备要求- 首先，平焊法兰和与之焊接的管道材料得匹配好。
这就好比找对象，得门当户对才行。
不能一个是碳钢，一个是不锈钢，乱搭可不行。
一般来说，材料的化学成分、力学性能等要相近。
如果不匹配，就像硬把两个合不来的人凑一块，早晚得散伙，在这就是容易出现焊接缺陷。
- 焊接坡口的制备也很关键。
坡口得按照标准来加工，角度、钝边尺寸都得精确。
比如说，对于常见的碳钢平焊法兰和管道焊接，坡口角度一般在30° - 35°之间，钝边大概1 - 2mm。
这就像给法兰和管道的焊接做了个合适的“接口”，接口不合适，焊接质量肯定好不了。
而且坡口周围得清理干净，不能有油污、铁锈啥的。
这就好比两个人见面，得把脸洗干净，要是满脸油污，肯定没法愉快合作。
- 焊接设备的选择和检查也不能含糊。
焊机得能满足焊接工艺要求，电流、电压要稳定。
就像我们出门旅行，车得性能好一样。
在焊接前，一定要检查设备是否正常工作，电线有没有破损等。
要是设备有问题，就像开着破车上路，半道肯定出岔子。
2. 焊接过程中的要求- 焊接工艺参数：- 焊接电流可是个关键因素。
对于不同厚度的平焊法兰和管道组合，电流大小得调整合适。
比如说，焊接10mm厚的碳钢平焊法兰和管道，电流大概在160 - 180A之间。
如果电流太大，就像暴饮暴食，焊缝容易出现咬边、烧穿等缺陷；电流太小呢，就像没吃饱饭干活，焊缝会出现未熔合、夹渣等问题。
法兰焊接标准
法兰是一种连接管道、阀门、泵等设备的重要部件，而焊接是
常用的法兰连接方法之一。
在工业生产中，法兰焊接标准是非常重
要的，它直接关系到设备的安全性和稳定性。
因此，了解和遵循法
兰焊接标准对于保障设备运行和工作人员安全至关重要。
首先，了解不同类型法兰的焊接标准是必要的。
常见的法兰类
型包括对焊法兰、盲板法兰、螺纹法兰等，它们在焊接时需要遵循
不同的标准和规范。
对焊法兰通常采用对接焊的方式进行连接，而
盲板法兰则需要进行单面焊接。
因此，在选择焊接方法时，必须根
据具体的法兰类型来确定焊接标准。
其次，焊接材料和焊接工艺也是影响法兰焊接质量的重要因素。
焊接材料的选择应符合相关的标准要求，同时焊接工艺的操作也需
要严格按照标准进行。
例如，在焊接不锈钢法兰时，应选择适合不
锈钢的焊接材料，并严格控制焊接温度和速度，以确保焊接质量。
在进行法兰焊接时，还需要注意预热和焊后热处理等工艺，以提高
焊接接头的强度和稳定性。
另外，对于法兰焊接的检测和验收也是至关重要的。
在焊接完
成后，必须进行非破坏性检测和破坏性检测，以确保焊接接头的质量符合标准要求。
只有通过严格的检测和验收，才能保证法兰焊接的安全可靠。
总之，法兰焊接标准是保障设备安全和工作人员安全的重要保障。
只有严格遵循标准要求，选择合适的焊接材料和工艺，进行严格的检测和验收，才能确保法兰焊接的质量和稳定性。
希望所有从事法兰焊接工作的人员都能充分重视焊接标准，做好焊接工作，为设备的安全运行和工作人员的安全做出贡献。
法兰的质量控制及焊接变形
法兰作为主要连接件被广泛应用,虽然其结构比较简单, 但在合理选用材料、焊条配制、焊接质量控制等制造全过程均进行了严格的要求。
在焊接时, 由于焊缝横向收缩易引起法兰的变形, 给随后的机械加工或装配带来不便, 为矫正焊接变形要浪费大量的人力、物力,且难于达到预期的效果, 因此法兰在焊接过程中必须采取相应的工艺措施, 控制法兰的焊接质量和焊接变形。
1 规范要求
当采用钢板制作法兰时, 应符合下列要求。
(1) 钢板应经超声检测, 无分层缺陷, 钢板表面不得有气泡、结疤、裂纹、折叠、夹杂和压入的氧化铁皮;(2) 应沿钢板轧制方向切割出板条、弯制、对焊成圆环, 并使钢板表面成为环的侧面;(3) 圆环的对接接头应采用全焊透结构;(4) 圆环的对接接头应经焊后热处理及100%射线或超声检测。
(5)Q235B 钢板不得用作毒性程度为高度或极度危害介质的压力容器法兰; 法兰用碳素钢和低合金钢钢板制作时，厚度大于50mm勺Q245R Q345R钢板应在正火状态下使用。
2 制作、焊接及热处理
首先, 下料前查看材料勺质量保证书且材料标记齐全, 按所需法兰勺厚度, 直径沿钢板轧制方向放出法兰条状展开线, 法兰内、外径为钢板两侧面。
当法兰直径较大时, 可按法兰展开长度的1/2 或1/3 等
分块放线, 留出加工余量, 检查放线尺寸准确无误后移植材料标记。
其次,按划线进行切割, 并应将每块条形板的两端开出焊接坡口并采用机械加工的方法加工其坡口。
待坡口加工完毕后, 进加热炉火焰加热, 随之上卷板机卷制成环状, 将其对接接头处焊接牢固后空冷。
要合理选用焊条, 如法兰所用材料为Q235B、Q235G Q245R时,焊条牌号可以选用J426或J427;如法兰所用材料为Q345R寸,焊条牌号可选用J507或J506;当焊接接头拘束度大时,可选用抗裂性能好的焊条施焊，如J507RH或J506RH焊条在使用前必须进行烘干, 烘干温度按表1, 经烘干后的焊条从烘干箱取出后, 放入保温筒内, 当需要焊接时方可从保温筒内取出使用, 但放入保温筒内的焊条在使用期间应保持焊条所需的温度, 保证法兰焊接接头的焊接质量和强度,使焊缝的内外表面少出气孔和裂纹。
另外, 在施焊前应根据母材的化学成分、焊接性能、厚度、焊接接头的拘束程度、焊接方法和焊接环境等综合考虑母材是否需要预热,其预热温度应按表2的规定,为防止局部应力过大,预热的范围为焊缝两侧各不小于母材厚度的3倍,且不小于100mm, 在整个焊接过程中, 预热范围内的温度不应低于表2温度。
由持证焊工施焊组对成型的法兰对接接头环状的内侧, 施焊处应保证焊透与熔合。
在施焊过程中, 每条焊缝应尽可能一次焊完, 当中断焊接时, 对冷裂级敏感的焊件应及时采取后热、缓冷等措施; 重新施焊时, 仍需按规定进行预热。
若焊后立即进行热处理则可不做后热。
施焊完毕后用碳弧气刨清除法兰环外侧焊根, 显露出内侧的焊缝金属, 当确认缺陷和焊渣等被彻底清除
后再施焊外侧, 焊接完毕后在其焊缝一侧打焊工钢印标记, 铲除焊缝内、外侧余高与母材齐平, 并用卷尺测量毛坯的内、外径尺寸, 是否能满足图样的加工要求, 经检查确认无误后, 由无损检测人员对其法兰的对接焊缝进行100^射线无损检测，符合JB/T4730.2-2005规定□级或100%超声检测符合JB/T4730.3-2005规定I级为合格。
当发现有超标的夹渣、气孔等缺陷时, 应认真分析缺陷产生原因, 提出改进措施, 再由焊工本人用碳弧气刨将其缺陷清除干净后补焊, 无损检测人员对其补焊部位重新进行射线或超声检查, 并应符合上述规定, 焊缝同一部位返修次数不宜超过二次。
最后, 经无损检测合格后, 将法兰毛坯送入退火炉内进行消除应力热处理, 不同厚度的母材, 不同的材料, 焊后热处理所用的温度、时间也不同（按标准执行）。
当焊件出炉时, 炉温不得高于400C ,出炉后应在静止的空气中冷却。
当碳素钢、强度型低合金
钢焊后热处理温度低于规定温度的下限时, 最短保温时间按表 3 规定。
3 整体焊接变形的控制法兰按图样加工完毕进行标记移植, 在与设备筒节或接管焊接时, 为控制焊接变形, 可采用单体固定法或密封面相对的固定方法（见图1）焊接顺序为先内后外，每间隔100mn焊150mm分段
对称施焊,尽量减小焊条直径,合理调整焊接电流, 待施焊完毕法兰冷却后取下清除熔渣, 打焊工钢印标记。
对于直径较大的单个法兰与短节（注:短节材料与法兰材料相同）焊,当不能采用（图1）的固定方法时,先将短节与法兰用焊条点焊固定, 在短节和法兰之间采用单面焊
加强筋板, 筋板的数量根据法兰直径的大小而定均布在法兰圆周（见图2）, 焊接顺序及焊接方法同上待施焊完毕法兰冷却后将加强筋取下, 用磨光机将焊点打磨平整。
法兰与短节或圆筒间的连接焊缝表面应应进行100%磁粉检测, 符合
JB/T4730.4-2005规定I级合格,当需要焊后消除应力热处理时，热处理的升、降速度及保温时间按短节壁厚选取。
4 结语
当采用上述方法焊接法兰时, 能保证法兰拼缝的焊接质量, 减少焊接变形和机械加工的金属厚度, 提高焊接时法兰自身的刚度, 降低焊接工件的温度, 达到减少焊接角变形的目的。
