(完整word版)焊接法兰阀安装

焊接法兰阀系统安装简介本文档提供了焊接法兰阀系统安装的指导，包括所需工具、步骤和注意事项。

请按照以下步骤进行安装，以确保安全和正确性。

所需工具在开始安装之前，请确保您已准备好以下工具：1. 焊接工具2. 扳手3. 密封胶4. 螺丝刀安装步骤1. 准备工作：首先，确保工作区域清洁和安全。

戴上合适的个人防护装备，如手套和护目镜。

2. 检查阀门和法兰：在安装之前，检查购买的阀门和法兰以确保其完整无损。

3. 准备管道：根据需要使用焊接工具，准备管道连接点。

确保管道表面干净和平整，以便更好地进行焊接。

4. 安装法兰：将密封胶均匀涂抹在法兰底部。

将法兰对准管道连接点，并使用扳手将法兰螺母固定在管道上。

5. 连接阀门：将阀门插入法兰的开口处，并旋转阀门以确保密封紧密。

使用螺丝刀将阀门固定在法兰上。

6. 进行焊接：根据焊接设备的使用说明，进行焊接连接。

确保焊接工作的安全和准确性。

7. 测试和检查：完成焊接后，检查连接点是否牢固，并执行相关的测试来验证系统的可靠性和工作性能。

注意事项在安装焊接法兰阀系统时，请注意以下事项：- 在焊接过程中使用适当的个人防护装备，以保护自己免受潜在危险。

- 确保阀门和法兰的质量和适用性，以避免日后的问题和故障。

- 焊接前，请确保管道表面清洁和平整，以便焊接能够正确进行。

- 在进行测试和检查时，仔细观察系统是否正常工作，以确定是否存在任何潜在问题。

以上是焊接法兰阀系统安装的基本步骤和注意事项。

请确保在进行安装前，详细阅读并遵循相关的安全指南和使用说明。

如果您对任何步骤有疑问，请咨询专业人士以获取进一步指导。

焊接法兰阀安装Company number：【0089WT-8898YT-W8CCB-BUUT-202108】⒈阀门安装前应检查填料，其压盖螺栓须有足够的调节余量。

⒉法兰或螺纹连接阀门应在关闭状态下安装。

⒊焊接时阀门不宜关闭，防止过热变形。

⒋安装阀门前，应按设计核对型号，并按介质流向确定其安装方向。

⒌水平管道上的阀门，其阀杆一般应安装在上半周范围内。

⒍阀门传动杆（深长杆）轴线的夹角不应大于300，其接头应转动灵活。

有热位移的阀门，传动杆应有补偿措施。

⒎阀门的操作机构和传动装置应进行必要调整，使之动作灵活，指示准确。

⒏安装铸铁阀门时，应避免因强力连接或受力不均引起的损坏。

⒐安装阀门前，必须复核产品合格证和试验记录。

⒑阀门的安装位置不应防碍设备、管道及阀门本身的拆装和检修。

阀门安装高度应方便操作和检修，一般距地坪为宜，当阀门中心距地坪以上时，应集中布置，并设置固定平台。

⒒并排管线上阀门，其手轮间净距不得小于100mm，为了减小管道间距，并排布置的阀门最好错开布置。

⒓直通升降式止回阀只能装在水平管道上，立式升降式止回阀及旋启式止回阀可以装在水平管道上，也可以装在介质由下向上流动的垂直管道上。

⒈法兰的检验①供安装用的法兰应进行检查，其尺寸偏差应符合现行部颁标准，材质应符合设计要求。

②法兰密封面应平整光洁，不得有毛刺及径向沟槽。

法兰螺纹部分应完整、无损伤。

凹凸面法兰应能自然嵌合，凸面的高度不得低于凹槽的深度。

③螺栓及螺母的螺纹完整，无伤痕、无毛刺等缺陷。

螺栓与螺母应配合良好，无松动或卡涩现象。

④石棉橡胶板、橡胶板及软塑料等非金属垫片应质地柔韧，无老化变质或分层现象。

表面不应有折损、皱纹等缺陷。

⑤金属垫片的加工尺寸、精度、光洁度及硬度应符合要求，表面无裂纹、毛刺、凹槽、径向划痕及锈斑等缺陷。

⑥包金属及缠绕式垫片不应有径向划痕、松散、翘曲等缺陷。

⒉法兰安装①法兰连接时应保持平行，其偏差不大于法兰外径的‰，且不大约2mm。

三个方法教您轻松安装阀门（一）引言：安装阀门是建筑和工程中的一个重要步骤，正确的安装可以确保阀门的正常运行和系统的有效运行。

本文将介绍三种轻松安装阀门的方法，帮助您完成这项任务。

概述：在开始安装阀门之前，需要明确安装位置和系统要求，准备好所需工具和材料。

然后，根据具体的安装方法，按照步骤进行操作。

我们将介绍以下三种方法：方法一：安装法兰连接阀门，方法二：安装螺纹连接阀门，方法三：安装焊接连接阀门。

每种方法都包含了详细的步骤和注意事项。

一、安装法兰连接阀门：1. 确定阀门的安装位置并测量，并选择合适的法兰尺寸。

2. 准备好安装所需材料和工具，如法兰、螺栓、螺母、密封垫片等。

3. 清洁法兰连接表面并在法兰上涂抹适当的密封剂。

4. 将阀门与法兰对齐，插入密封垫片，并使用螺栓和螺母紧固。

5. 检查安装情况，确保阀门与法兰紧密连接，并进行必要的调整。

二、安装螺纹连接阀门：1. 确定阀门的安装位置并测量，并选择适当的螺纹尺寸。

2. 准备好所需的材料和工具，如管道接头、螺纹密封胶等。

3. 清洁阀门和螺纹连接表面，并涂抹螺纹密封胶。

4. 将阀门插入螺纹连接口，并适当旋紧，确保连接牢固。

5. 检查连接情况，确保阀门与管道紧密连接，不出现泄漏。

三、安装焊接连接阀门：1. 确定阀门的安装位置并测量，并选择适当的焊接材料和方法。

2. 准备好所需的焊接材料和工具，如焊接电极、焊接机等。

3. 清洁阀门和连接管道的焊接表面，并进行必要的预热处理。

4. 进行焊接操作，确保焊接口牢固且密封。

5. 进行必要的测试和调整，确保阀门的正常运行和系统的完整性。

总结：通过以上介绍的三种方法，您可以根据安装位置和系统要求选择适当的安装方式。

在进行安装时，要仔细遵循每个步骤，并注意安全和质量。

正确安装阀门可以确保系统的正常运行和使用寿命，提高建筑和工程的效率。

希望本文对您在安装阀门时有所帮助。

法兰阀门的安装方法
法兰阀门是一种常用的阀门元件,主要用于控制流体的流量和流向。

以下是法兰阀门的安装方法:
1. 检查阀门外观和尺寸。

根据安装用途和管道规格,确定阀门的型号和尺寸。

2. 拆卸阀门前,应在管道上标记阀门位置,以免拆卸错误。

3. 使用扳手或阀门专用工具,将阀门的法兰盘和管道法兰松脱。

4. 使用扳手或阀门专用工具,将法兰盘固定在管道法兰上,确保法兰盘紧密贴合管道法兰并紧固好。

5. 使用扳手或阀门专用工具,将阀门关闭,直到阀门关闭件完全插入阀门关闭件座中。

6. 安装完阀门后,应用扳手或阀门专用工具,将阀门关闭件座固定在法兰盘上,确保关闭件座牢固。

7. 安装完成后,将阀门关闭并检查阀门是否安装正确,确保密封可靠。

8. 在需要进行维修或更换阀门时,应在管道上标记阀门位置,并将阀门拆卸后进行维修或更换。

需要注意的是,法兰阀门安装前应进行检查,确保阀门密封面平整、光滑,没有缺陷和裂纹。

安装过程中应严格按照相关步骤操作,
以保证阀门的正常运作和使用寿命。

焊接法兰阀门安装
步骤一：准备工作
1. 确保具备安装所需的工具和设备：焊接机、焊条、打磨工具、测量工具等。

2. 确认阀门和法兰的尺寸、型号和材质与要求一致。

3. 清洁法兰连接面，确保无杂质和污垢。

步骤二：焊接准备
1. 根据阀门和管道的材质，选择适当的焊接方法和焊条。

2. 清理并打磨阀门焊接区域，在保持光滑的同时，确保清除油
脂和氧化物。

3. 对法兰连接面进行打磨，使其平整，以确保焊接质量。

步骤三：焊接法兰阀门
1. 将阀门插入焊接法兰，并用夹具或垫片将其固定在所需位置。

2. 使用焊接机和适当的焊条对阀门与法兰进行焊接。

根据材料和规范，确保焊接质量符合要求。

3. 焊接完成后，检查焊接处是否有裂纹、气孔或其他缺陷。

如发现问题，应及时进行修复。

步骤四：测试和验收
1. 完成焊接后，检查焊接点周围是否有渗漏现象。

2. 使用压力测试设备对阀门和管道进行测试，确保焊接处能够承受工作压力。

3. 确认焊接法兰阀门安装完全符合相关规范和要求，确保安全可靠。

以上为焊接法兰阀门安装的基本步骤和注意事项。

在操作过程中，请遵循相关安全规范，并咨询专业人士的指导，以确保安装的准确性和质量。

*注意：本文档提供的信息仅供参考，具体操作及安装细节请结合实际情况和专业知识进行。

*。

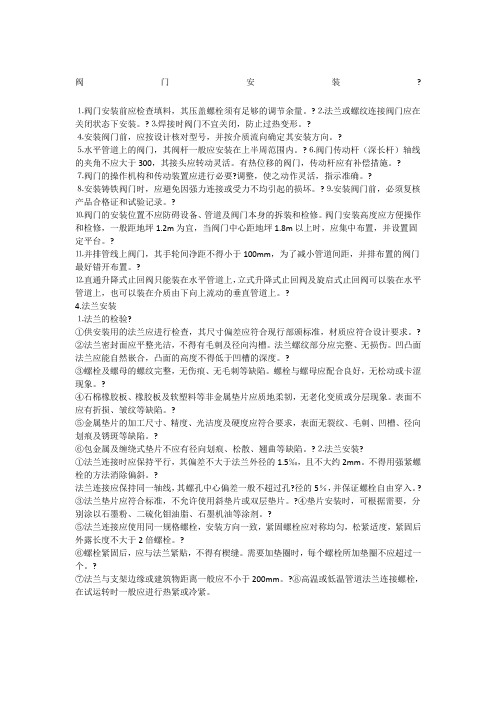

阀门安装?⒈阀门安装前应检查填料，其压盖螺栓须有足够的调节余量。

?⒉法兰或螺纹连接阀门应在关闭状态下安装。

?⒊焊接时阀门不宜关闭，防止过热变形。

?⒋安装阀门前，应按设计核对型号，并按介质流向确定其安装方向。

?⒌水平管道上的阀门，其阀杆一般应安装在上半周范围内。

?⒍阀门传动杆（深长杆）轴线的夹角不应大于300，其接头应转动灵活。

有热位移的阀门，传动杆应有补偿措施。

?⒎阀门的操作机构和传动装置应进行必要?调整，使之动作灵活，指示准确。

?⒏安装铸铁阀门时，应避免因强力连接或受力不均引起的损坏。

?⒐安装阀门前，必须复核产品合格证和试验记录。

?⒑阀门的安装位置不应防碍设备、管道及阀门本身的拆装和检修。

阀门安装高度应方便操作和检修，一般距地坪1.2m为宜，当阀门中心距地坪1.8m以上时，应集中布置，并设置固定平台。

?⒒并排管线上阀门，其手轮间净距不得小于100mm，为了减小管道间距，并排布置的阀门最好错开布置。

?⒓直通升降式止回阀只能装在水平管道上，立式升降式止回阀及旋启式止回阀可以装在水平管道上，也可以装在介质由下向上流动的垂直管道上。

?4.法兰安装⒈法兰的检验?①供安装用的法兰应进行检查，其尺寸偏差应符合现行部颁标准，材质应符合设计要求。

?②法兰密封面应平整光洁，不得有毛刺及径向沟槽。

法兰螺纹部分应完整、无损伤。

凹凸面法兰应能自然嵌合，凸面的高度不得低于凹槽的深度。

?③螺栓及螺母的螺纹完整，无伤痕、无毛刺等缺陷。

螺栓与螺母应配合良好，无松动或卡涩现象。

?④石棉橡胶板、橡胶板及软塑料等非金属垫片应质地柔韧，无老化变质或分层现象。

表面不应有折损、皱纹等缺陷。

?⑤金属垫片的加工尺寸、精度、光洁度及硬度应符合要求，表面无裂纹、毛刺、凹槽、径向划痕及锈斑等缺陷。

?⑥包金属及缠绕式垫片不应有径向划痕、松散、翘曲等缺陷。

?⒉法兰安装?①法兰连接时应保持平行，其偏差不大于法兰外径的1.5‰，且不大约2mm。

不得用强紧螺栓的方法消除偏斜。

法兰的正确安装方法
满足安全性要求的焊接法兰的正确安装方法：
一、材料准备
1．焊接法兰与安装件
2．焊接材料——焊锡，焊料
3．焊接工具
二、安装步骤
1．在安装位置正确安装法兰和安装件，确保可以正确连接，在安装过程中加以调整； 2．法兰底座将法兰固定位置，按图示方向检查安装件安装完整
3．对电缆及法兰上接线位置进行清洁，然后以小刀刮开电线顶部膜层，确保接头没
有损伤；
4．将电缆物理连接好，把接线线孔里柔性电枪插入，把工作夹件固定住；
5．仔细检查接线位置，接好螺钉和连接杆；
6．选择合适的焊接材料（熔锡，连接线），准备好焊接工具（电烙铁，熔锡器）；
7．把暂时润湿的焊料放入焊锡，将焊锡浇入接线处；
8．仔细检查接线处，确保焊接牢固，没有损伤，焊接完毕后等待几分钟冷却；
9．最后，将安装件固定住，然后进行连接，确保所有连接紧凑，安全；
10. 安装完成，测试连接电气性能。

三、安装注意事项
1. 使用航空机器等特殊应用时，必须做特殊处理、清洁等，保证法兰长期可靠使用；
2. 法兰连接要牢固，焊接部位不能有气泡或损伤；
3. 铝材下封头保持头芯与插头的连接；
4. 电缆连接要牢固，避免力学损伤；
5. 避免任何部件外漏；
6. 要合理安排工作电流，防止过载，损坏法兰；
7. 要定期进行电气检测，保证电气连接安全；
8. 安装完毕法兰后，如电路和阀门性能满足设计要求才可投入使用；
9. 法兰安装完成后，如有漏油，请根据有关规定进行处理。

通过以上步骤，经过操作人员的正确安装，确保可以满足安全性要求的焊接法兰，以确保安全使用。

法兰阀门安装方法一、引言法兰阀门是一种常见的工业设备，广泛应用于各个行业。

它的正确安装对于保证设备的正常运行至关重要。

本文将详细介绍法兰阀门的安装方法，以确保阀门安装的可靠性和安全性。

二、准备工作在开始安装法兰阀门之前，需要进行一些准备工作，以保证安装顺利进行。

首先，检查阀门的型号、规格和数量，确保与设计要求一致。

其次，检查阀门的外观是否完好，如有损坏应及时更换或修复。

最后，准备好所需的安装工具和材料，如扳手、螺丝刀、法兰垫片等。

三、安装法兰阀门1.准备安装位置选择适当的位置安装法兰阀门，确保阀门的操作和维护便利。

根据阀门的尺寸和重量，选择合适的支撑方式，如使用支架或固定螺栓。

同时，确保安装位置周围没有其他设备或障碍物，以免影响阀门的正常运行。

2.安装法兰连接根据设计要求和管道布置，将法兰阀门与管道连接起来。

首先，清洁法兰连接面，确保其平整、无油污或杂质。

然后，在法兰连接面上涂抹密封剂或润滑剂，以提高密封性。

接下来，将法兰阀门的法兰与管道的法兰对齐，并将螺栓穿过法兰孔，用螺母固定好。

3.安装密封件在法兰连接中，密封件起到密封作用，保证阀门的正常运行。

根据法兰阀门的型号和规格选择合适的密封件，如橡胶密封圈、金属填料等。

将密封件放置在法兰连接面上，并确保其完整、无损坏。

然后，根据需要可以涂抹一层密封剂或润滑剂，以提高密封效果。

最后，将法兰螺栓逐一拧紧，确保密封件均匀受力。

4.安装操作杆和配件操作杆和配件是法兰阀门正常操作和控制的关键部分。

根据阀门的类型和要求，安装相应的操作杆和配件。

首先，将操作杆与阀门连接起来，并确保其灵活、可靠。

然后，根据需要安装手柄、传动装置或电动装置等配件，以方便操作和控制阀门。

5.检查和测试安装完成后，需要进行检查和测试，以确保阀门的安装质量和性能。

首先，检查阀门的连接紧固情况，确保螺栓和密封件没有松动或漏气现象。

然后，操作阀门，观察阀门的开闭情况和密封性能。

最后，进行压力测试，检测阀门的耐压性和密封性。

法兰阀门连接方法说实话法兰阀门连接方法这事，我一开始也是瞎摸索。

我折腾了好久，总算找到点门道。

我先讲讲最常见的螺栓连接吧。

首先呢，你得把两个法兰盘对正了，这就好比把两个拼图块精准地放在一起，稍微差一点儿都不行。

我刚开始就总是对不正，结果螺栓拧不进去，这可把我急坏了。

对正后，就开始穿螺栓。

这个螺栓也有讲究呢，螺栓的规格得跟法兰的孔匹配好了，要是螺栓太粗或者太细，那肯定不行。

我试过一次随便找了个螺栓，结果怎么拧都拧不紧，还把法兰的孔差点弄坏了，这就是不按照规矩来的下场啊。

然后说说拧紧螺栓的过程。

这跟我们平时拧螺丝一样，但法兰阀门连接可不能某个螺栓一下子就拧紧了。

你得就像给桌子上四个腿的凳子上螺丝那样，要轮流着拧，一点一点来。

我以前不懂啊，就拧一个螺栓拧到底，然后再拧下一个，结果就导致法兰盘受力不均，密封就不好了。

密封这块儿可太重要了。

在法兰之间常常要加密封垫片。

这个密封垫片就像是门卫一样，把不该出去也不该进来的东西都给拦住。

我试过好几种垫片呢，像橡胶垫片弹性好，但是有它适用的温度和压力范围，要是超过这个范围，那密封效果就大打折扣了。

还有石棉垫片，这种比较耐高温，可安装的时候得小心，要是损坏了一点点，就容易漏。

焊接连接的法兰阀门我也接触过。

不过这个对技术要求就更高了。

你得保证焊缝均匀，就像缝衣服要把线均匀地缝过去一样。

我不太擅长焊接，第一次焊的时候那焊缝歪歪扭扭的，吓我一跳，后来请了个老师傅，我在旁边看，他告诉我手要稳之类的诀窍。

不过焊接连接不太容易拆卸，所以要是需要经常检修的地方，螺栓连接就比较合适。

总之一句话，法兰阀门连接的时候要小心谨慎，做好每一个步骤才能保证正常使用。

还有法兰的表面平整度也很重要呢。

如果法兰表面不平，在连接的时候就像是两个凹凸不平的地面拼在一起，根本密封不住。

我遇到过一个情况，不知道法兰表面不平整就开始连接，后来就各种漏水漏气。

后来学精了，在安装前先检查法兰的平整度，稍微有点不平就赶紧处理。

焊接法兰闸阀安装方法嘿，朋友们！今天咱就来讲讲焊接法兰闸阀的安装方法，这可真是个有意思的事儿呢！你看啊，这焊接法兰闸阀就好比是家里水管的大管家，它管着水流的开关呢！安装它呀，可不能马虎。

首先呢，咱得把安装的地方清理干净，就像你要迎接一位重要客人，得把家里打扫得干干净净一样。

要是这里有脏东西、杂物啥的，那可不行，会影响闸阀工作的哟！然后呢，把法兰和管道对齐了，这就像是给它们牵红线，得让它们完美地结合在一起。

这时候可别歪了斜了，得正正好好的。

接着就是焊接啦！焊接的时候就像是在给它们打造一个坚固的连接，要小心翼翼的，可别弄出什么瑕疵来。

想象一下，要是焊接得不好，以后漏水了可咋办呀！焊接好了，也别着急松口气，还得检查检查呢！看看焊接的地方牢固不牢固，有没有什么问题。

就像你买了个新东西，总得好好检查检查有没有毛病吧。

在安装的过程中，可千万别忘了密封呀！这密封就像是给闸阀穿上一件保暖的衣服，不能让水从缝隙里跑出来呀。

要是密封不好，那不等于白干啦！还有啊，安装的时候工具可得准备齐全咯，别到时候缺这少那的，干着急。

就像你要去打仗，武器都没带全，那能行吗？而且啊，安装的时候得细心再细心，每一个步骤都要做到位。

别觉得这很简单，细节决定成败呀！要是有一个小地方没弄好，说不定以后就会惹出大麻烦呢。

等这一切都弄好了，你就会发现，哇，这个焊接法兰闸阀安装得真不错呀！以后用水就方便多啦，也不用担心会出什么问题。

所以啊，朋友们，安装焊接法兰闸阀可别马虎，按照我说的步骤一步一步来，肯定能安装好的。

咱可不能在这上面偷懒或者马马虎虎的，要对自己的工作负责呀！这就是我给大家分享的焊接法兰闸阀安装方法，希望对大家有用哟！。
