铆钉的规格型号及表示方法铆钉是一种用于连接金属或其他硬质材料的紧固件。
它通常由铆身和铆钉帽两部分组成，通过在一侧装配铆钉帽，然后在另一侧形成铆身来固定材料之间的连接。
铆钉广泛用于汽车、航空航天、建筑和机械制造等领域。
铆钉的规格型号表示通常包括长度、直径和材料等信息。
以下是常见的铆钉规格型号及表示方法：1.长度：铆钉的长度是指铆身的长度，通常用毫米（mm）或英寸（inch）表示。
例如，4mm表示铆身长度为4毫米。
2.直径：铆钉的直径是指铆身或铆钉帽的最大宽度。
直径通常用毫米（mm）或英寸（inch）表示。
例如，4mm表示铆身直径为4毫米。
3.材料：铆钉的材料根据具体应用要求选择。
常见的材料包括钢、铝合金、不锈钢等。
材料通常在型号后面用缩写表示。
例如，铝合金可以表示为AA。
铆钉的具体规格型号和表示方法可以根据不同的标准和制造商有所不同。
以下是一些常见的铆钉规格型号示例：1.钢铆钉：M4 x 12mm这个表示方法表示这个铆钉的直径为4毫米，长度为12毫米，由钢材料制成。
2.钢铆钉帽：6 x 20mm这个表示方法表示这个铆钉帽的直径为6毫米，长度为20毫米，由钢材料制成。
3.不锈钢铆钉：3/16 x 1/2 inch这个表示方法表示这个铆钉的直径为3/16英寸，长度为1/2英寸，由不锈钢制成。
4.铝合金铆钉帽：5/32 x 3/8 inch (AA)这个表示方法表示这个铆钉帽的直径为5/32英寸，长度为3/8英寸，由铝合金制成。
在选择合适铆钉的规格型号时，需要考虑连接材料的厚度、应力及环境条件等因素。
合适的规格型号能够确保连接的牢固性和可靠性。
总之，铆钉的规格型号及表示方法主要包括长度、直径和材料等信息。
这些信息对于选购和使用铆钉都非常重要，能够确保连接的质量和可靠性。
常用壓鉚五金件型號及代號含義常用的壓鉚五金件如螺柱、螺母及螺釘，各個厂家有不同的定義，不過大部分都遵循PEM(Penn Engineering & Manufacturing Corp.)公司的方式。
PEM的壓鉚五金件主要分五大類﹕壓鉚螺母﹑壓鉚螺柱﹑壓鉚螺釘﹑壓鉚手轉螺絲﹑壓鉚銷釘﹐它們的相應代號有﹕1.壓鉚螺母（內螺紋）螺母的代號有AS﹑AC﹑LAS﹑LAC﹐S﹑SS﹑CLS﹑CLSS﹑CLA﹐SMPS﹐SP﹐H﹑HN﹑HNL﹐SL﹐KF2﹑KFS2﹐LK﹑LKS﹑LKA﹐CFN﹐U﹑UL﹑FE﹑FEO﹑FEX﹑FEOX﹐F﹐WN﹑WNS﹐N10﹑F10﹐B﹑BS﹐PL﹑PLC。
2.壓鉚螺柱（內螺紋）StandOff螺柱的代號有C SS﹑C SOS﹐D SO﹑D SOS﹐KFE﹑KFSE﹑KPS6﹐KFB3﹐SO﹑SOS﹑SOA﹑SON﹑BSO﹑BSOS﹑BSOA﹑BSON﹐SO4﹑BSO4﹐T SO﹑T SOS﹑T SOA﹐SOA G﹑SOS G。
3.壓鉚螺釘（外螺紋）螺釘的代號有CH A﹑CHC﹑CFHC﹑CFHA﹐FH﹑FHS﹑FHA﹐TFH﹑TFHS﹐FHL﹑FHLS﹐FH4﹐HFH﹑HFHS﹑HFHB﹐HFE(﹑FHD﹑HFHD﹑HFED﹑FHDS﹑HFHDS﹑HFEDS)﹐KFH。
4.壓鉚手轉螺絲（外螺紋）Panel Fastener壓鉚彈簧螺釘的代號有PS10-PR10﹐PF P﹐PFT﹐PFC2﹑PFS2﹐PFC2P﹐PF30﹑PF31﹑PF32﹐PF11﹐PF12﹐PF13﹑PF14﹐PF50﹑PF60﹐PFHV﹐PFS。
5.壓鉚銷釘（無螺紋）在這里﹐銷釘廣義上包括了不帶螺紋的壓鉚五金件﹐如導向銷﹑導向套﹑鍵孔支柱等﹐其代號有TPS﹐SO﹑SOA﹑SOS﹑SON﹐KFE﹑KFSE﹐KSSB﹐PLT2﹑SKC﹐SSA﹑SSS﹑SSC﹑KSSB﹐SLPS。
壓鉚螺柱類(Self-Clinching Standoffs)螺柱為帶內螺紋的壓鉚五金件。
生效日期1.目的规范工程人员对压铆五金件的设计﹑选用及命名。
以及便于品保人员﹑制程人员对铆钉规格的检验或识别。
2.适用范围工程部。
3.权责工程人员﹕按本手册进行铆钉的设计﹑选用﹑命名。
其它相关人员﹕按本手册进行铆钉的辅助识别。
4.内容说明4.1压铆螺柱类(Clinching Standoffs)4.1.1如下图所示﹐用于压铆在板材上﹐支撑另一个板材(铁板或电子板)的铆钉称为压铆螺柱(Standoffs)。
它在压铆时的装入方向与压铆后其连接螺丝的装入方向是相反的。
故该铆钉的防拉机构(通常为六角形头部)需在与连接螺丝的装入方向相反的面。
按其使用要求分为通孔(Thru-Hole)及盲孔(Blind)两类。
按其牙型分为美制(Unified)和公制(Metric)两类。
按其材质分又分为普通热处理碳钢﹑不锈钢﹑铝材螺柱。
4.1.2通孔螺柱。
下图所示为通孔螺柱的示意图及尺寸。
当螺柱超过一定长度时﹐则螺柱入口部会不制作螺纹﹐以方便制作及装配。
生效日期4.1.3不通孔螺柱。
下图所示为不通孔螺柱的示意图及尺寸。
当螺柱超过一定长度时﹐则螺柱底部会不制作螺纹﹐以方便制作及装配。
4.1.4PEM 螺柱代号含义。
其代号格式如下图所示。
其中第一组代码代表螺柱的型式及材质。
SO﹑SOS﹑SOA分别代表Steel﹑Stainless Steel﹑Aluminum的材质﹐皆为通孔螺柱。
不通孔型的相应代号则为BSO﹑BSOS﹑BSOA。
另外﹐有一种专门用于压铆在不锈钢板上的螺柱﹐其型号分别为SO4或BSO4,其材质为400系列不锈钢。
生效日期第二组代码为螺纹型号或内孔代号﹐如M3﹑3.5M3﹑M3.5﹑M4﹑M5﹑440﹑6440﹑632﹑8632﹑032﹐代码中含字母“M”的表示为公制﹐否则为美制。
其中3.5M3﹑6440﹑8632分别为M3﹑440﹑632的加厚型﹐即螺柱壁厚加厚。
另外有一种不带螺纹的﹐称为支柱﹐其内孔代码首位为外径代码(为4﹑6﹑8三种)﹐其中63.1﹑83.6﹑6116﹑8143分别为43.1﹑63.6﹑4116﹑6143的加厚型﹐即螺柱壁厚加厚。
压铆螺母应用于需要封闭罗纹底端的地方。
封闭的底端可以限制罗纹穿透并且隔绝外部零件。
螺纹规格：#4到1/4"和M3 到M6。
BS-832-2 ZI英制牙型型号牙纹代码板厚代码A最大面板厚度最小板孔B最大C最大E±0.10H牙纹L最大T碳钢不锈钢1公制22 1.37 1.4M5×0.8 B BS M5 10.97 16.4 6 6.38 9 6.8 9.8 11.2 2 1.37 1.4M6×1 B BS M6 1 1.37 1.48.75 7.8 8.72 11 7.8 12.7 14.3 2 2.21 2.3压铆螺母3采用标准工具能快速，便捷的安装：具有良好的抗拉和抗扭性能：用于0.8mm以上的板材，螺纹规格：#2到1/2"，M2到M10。
S-440-2 ZI英制45公制62 2.21 2.3M8X1.25S CLS M61?1.37 1.410.510.4712.7 5.47 2 2.21 2.3M10X1.5S CLS M101 2.21 2.311413.97177.48 2 3.05 3.18螺母柱7装入圆形孔内，采用冲压铆接，能使其稳固在铆接的薄板上。
具用通孔或盲孔罗纹，用于间隔或叠式机壳，电路板或零件，并提供五罗纹式。
螺纹规格：#4到#10和M3到M5。
SOO-M3-12 ZI英制公制8牙型型号牙纹代码长度"L"+0.05/-0.13长度代码为1/32英寸面板厚度最小板孔+.003C-.005HNom 碳钢不锈钢M3X0.5SOO SOOSM34 6 7 89 10 12 1 4.2 4.19 4.753.5M31 5.4 5.38 6.35 M4X0.7SOO SOOSM41 6.0 5.9573.5M4 1.37.27.118 M5X0.8SOO SOOS M5 1.37.27.118 M6X1.0SOO SOOS M6 1.38.758.72109安装于P.C.板上时能使花齿与棉板紧密连接。
常用压铆五金件型号及代号含义2014常用的压铆五金件如螺柱、螺母及螺钉，各个厂家有不同的定义，不过大部分都遵循PEM(Penn Engineering & Manufacturing Corp.)公司的方式。
PEM的压铆五金件主要分五大类﹕压铆螺母﹑压铆螺柱﹑压铆螺钉﹑压铆手转螺丝﹑压铆销钉﹐它们的相应代号有﹕1.压铆螺母（内螺纹）螺母的代号有AS﹑AC﹑LAS﹑LAC﹐S﹑SS﹑CLS﹑CLSS﹑CLA﹐SMPS﹐SP﹐H﹑HN﹑HNL﹐SL﹐KF2﹑ KFS2﹐LK﹑LKS﹑LKA﹐CFN﹐U﹑UL﹑FE﹑FEO﹑ FEX﹑FEOX﹐F﹐WN﹑WNS﹐N10﹑F10﹐B﹑ BS﹐PL﹑ PLC。
2.压铆螺柱（内螺纹）StandOff螺柱的代号有C SS﹑C SOS﹐D SO﹑D SOS﹐KFE﹑KFSE﹑KPS6﹐KFB3﹐SO﹑SOS﹑SOA﹑SON﹑BSO﹑BSOS﹑BSOA﹑BSON﹐SO4﹑ BSO4﹐T SO﹑T SOS﹑T SOA﹐SOA G﹑SOS G。
3.压铆螺钉（外螺纹）螺钉的代号有CH A﹑CHC﹑CFHC﹑CFHA﹐FH﹑FHS﹑FHA﹐TFH﹑TFHS﹐FHL﹑FHLS﹐FH4﹐HFH﹑HFHS﹑HFHB﹐HFE(﹑FHD﹑HFHD﹑HFED﹑FHDS﹑HFHDS﹑HFEDS)﹐KFH。
4.压铆手转螺丝（外螺纹）Panel Fastener压铆弹簧螺钉的代号有PS10-PR10﹐PF P﹐PFT﹐PFC2﹑PFS2﹐PFC2P﹐PF30﹑PF31﹑PF32﹐PF11﹐PF12﹐PF13﹑PF14﹐PF50﹑PF60﹐PFHV﹐PFS。
5.压铆销钉（无螺纹）在这里﹐销钉广义上包括了不带螺纹的压铆五金件﹐如导向销﹑导向套﹑键孔支柱等﹐其代号有TPS﹐SO﹑SOA﹑SOS﹑SON﹐KFE﹑KFSE﹐KSSB﹐PLT2﹑SKC﹐SSA﹑SSS﹑SSC﹑KSSB﹐SLPS。
压铆螺柱类(Self-Clinching Standoffs)螺柱为带内螺纹的压铆五金件。
螺钉的旋入方向为该类五金件的外露方向。
其类型有埋头式(concealed-head)螺柱CS(O)S﹔涨铆式(flare-mounted)螺柱KFB3﹔接地(grounding)螺柱SOSG/SOAG﹔铰孔式(broaching type) 螺柱KF(S)E﹑KPS6﹔普通螺柱(B)SO4﹐(B)SO(A/S/N)﹑TSO(A/S)。
螺柱与螺母的界定除按工作状况来区分外﹐还可从其型号上区分﹕螺柱代号的长度代码表示压铆后外露部分(Length Code)的长度﹐而螺母的则表示压入部分(Shank Code)的长度。

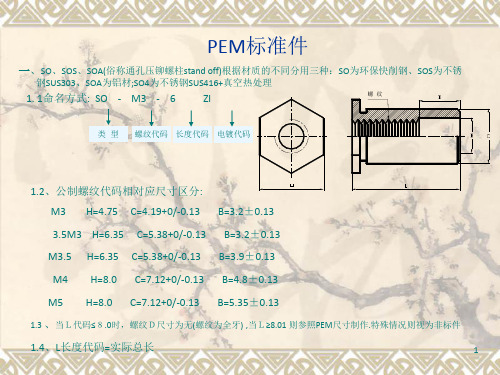

1.普通六角头压铆螺柱(Self-Clinching StandOffs)普通六角头压铆螺柱又分几种﹕SO4﹑SO﹑TSO1.1(B)SO类压铆螺柱SO－440－8 ZI ﹑SOS-M3-3﹑BSOA-6440-10SO为螺柱类型，共有SO、SOS、SOA、SON几种。
其中SO为StandOffs的简称，SO 后的S、A、N分别为Stainless Steel、Aluminium、Non-Heat Treated的简称，表示材质，SO后不带其它代号则为一般的热处理碳钢。
N类材质的螺柱很少使用。
440为螺纹代码，有440、6440、632、8632、832、032及M3、3.5M3、M4等。
其中6440、8632、3.5M3分别是440、632、M3的加厚型，螺纹规格相同，只是螺柱外径稍大。
8为长度代号，有3、4、6、8、10、12、14等。
对美制螺纹，则表示是32分之几inch；对公制螺纹则直接表示几mm。
ZI为表面处理代码，为镀锌(Zinc)的简称；CI则为镀镉(Cadmium)的简称。
图一图二上述螺柱的螺纹是贯通整个螺柱的(如图一)，若在代号前再加B，则表示螺纹不贯通整个螺柱(如图二)，即为盲孔螺柱(Blind-threded standoffs)。
如BSO、BSOS、BSOA等。
1.2TSO类压铆螺柱TSO-6M25-400﹑TSO-256-090TSO螺柱样式同SO螺柱﹐亦按材质不同分为TSO﹑TSOS﹑TSOA几种。
它们为专用于薄材(T>0.6)的专用螺柱。
其螺纹代号有256﹑6256﹑440﹑6440﹑632﹑M25﹑6M25﹑M3﹑6M3﹑M35等﹐其中6256﹑6440﹑6M25﹑6M3为256﹑440﹑M25﹑M3的加厚型。
TSO类螺柱不再通过在其代号前加B来表示不通孔类﹐只是较长(大于10mm)的就做成盲孔类。
长度代码为公制的100倍﹑英制的1000倍。
1.3(B)SO4类压铆螺柱BSO4-3.5M3-14﹑SO4-032-20SO4螺柱是专用于不锈钢板材的铆钉﹐它亦分通孔和不通孔两类﹐BSO4则为不通孔为类。
以上三种类型的螺柱﹐尽管类型不同﹐但对于同一种螺纹代码﹐其底孔都是一样的﹐其具体情况如下表﹕2.埋头压铆螺柱(Concealed-Head Self-Clinching Standoffs)CSS-632-3﹑CSOS-M4-6CSS为12边形头部，CSSOS则为六边形头部(如图三)。
材质皆为SUS。
埋头螺柱用于厚图三图四料上压铆﹐CSOS的最小板厚为2.4﹐CSS的则为1.6。
因此该类铆钉很少使用。
其长度代码对于英制为1/16﹐而不是1/32。
其预冲底孔为﹕3.涨铆式圆头螺柱(Flare-mounted Standoffs)KFB3-440-2﹑KFB3-632-24该类螺柱为翻边式压铆﹐常用于PC Board上﹐其长度代码亦为L/32inch或Lmm。
该类螺柱亦是适于厚料(1.27~1.65)。
其预冲底孔为﹕4.接地式压铆螺柱(Grounding Standoffs)SOSG-6440-6 ﹑SOAG-3.5M3-8﹑SOSG-8632-10 (over)SOxG类螺柱不再通过在其代号前加B来表示不通孔类﹐只是较长(大于12mm)的就做成盲孔类。
其预冲孔径同第一类普通螺柱﹐长度代码亦为L/32inch或Lmm。
该类螺柱的最小压铆板厚为1.0mm。
该类螺柱头部有铰刀状尖齿﹐专用于连接PC Board。
5.铰孔式螺柱(Broaching type StandOffs)KFE-440-8﹑KFSE-632-4﹑KFE-M3-3 (over)该类螺柱主要用于未电镀的PC Board上﹐其长度代码亦为L/32inch或Lmm。
该类螺柱的最小压铆板厚为1.53mm。
以上所列的三种型号铆钉的预冲孔分别为4.3﹑5.4﹑4.3。
还有一种铰孔式螺柱﹐亦用于PC Board上﹐但其铆合方式为翻边式。
且与KF(S)E相比﹐它可用于已浸镀的PC Board上﹐其代号为﹕KPS6-440-8﹑KPS6-M3-3另外﹐在连接器(Connector Ware)行业中﹐还用到以下的双头螺柱﹕DSOS-440-275﹑DSO-M3该类螺柱两端都需连接螺钉的﹐只有两种螺纹规格。
DSOS为不锈钢的材质﹐它比较常用﹔DSO则为一般的碳钢﹐不大常用。
压铆螺母类(Self-Clinching Nuts)压铆螺母亦为带内螺纹的压铆五金件。
螺钉的旋入方向与该类五金件的外露方向相反。
其类型有浮动式(Floating)螺母(L)AS﹑(L)AC﹔盲孔式(Blind)螺母B(S)﹔自锁式(Locking)螺母SL﹐PL(C)﹐LK﹑LKS﹑LKA﹐CFN﹔铰孔式(broaching type) 螺母KF(S)2﹔普通螺母 (CL)S (S)﹑CLA﹑H﹑HN(L)﹔专用螺母SP﹐SMPS﹔平装 (Flush) 螺母F﹔迷你型(Miniature)螺母U(L)﹐FE﹑FEO﹑FEX﹑FEOX﹔焊接(Weld)螺母WN(S)﹔容器式(Receptacle)螺母N10﹑F10。
1.普通螺母(NUT)S-440-0-ZI﹑CLSS-M5-1﹑CLA-632-2﹑HN-M10S为螺母类型，共有S、SS、CLS、CLSS、CLA﹐SP﹐HN﹑HNL﹑H几种。
其中S为一般碳钢，SS为特殊螺纹(如#10-32、#10-24、M5)的螺母，CLS及CLSS则为不锈钢螺母，CLA则为铝制螺母。
H﹑HN﹑HNL则为S类螺母的补充﹐只有0616及M10两种﹐HNL为带自锁功能的螺母。
SP的螺母则为专用于在不锈钢板上压铆。
(CL)S(S)及SP的螺母底孔规格为(CLA的螺母不在此列，其底孔相应稍大):2.专用螺母(NUT)专用螺母是在特定场合下使用的﹐有两类。
一类为专用于不锈钢板上压铆的﹕SP-M3-1﹑SP-632-0该类铆钉的预冲孔同S类螺母﹐它们一般用于料厚大于1.5mm的板材才彰显其功效。
另一类为专用于薄板上的﹕SMPS-M2.5﹑SMPS-256它们与普通螺母相比﹐其最小边距参数可减小40%。
3.平装螺母(Flush Nuts)F-440-2F为Flush nuts的简称。
440则为螺纹代号。
2为适宜的板材厚度，从1至5分别为1.5、2.3、3.1、3.9、4.7。
4.盲孔螺母(BLIND FASTENERS)B-832-2-ZI﹑BS-M3-1B为Blind Fasteners的简称，共有B、BS两种。
B为普通热处理碳钢，BS则为Stainless Steel。
2为板材代号，有1、2两种。
5.浮动螺母(Floating Nuts)AC-M3-2﹑AS-440-1﹑LAC-832-1﹑LAS-M6-2AC 为类别，共有AS、AC、LAC、LAS四种，AS为热处理的低碳钢，AC则为不锈钢；L代表自锁螺母(self-Locking)。
还有一种浮动螺母是专用于接纳弹簧螺钉的﹐其代码为﹕F10-832-1 BN但这种螺母很少使用﹐因为弹簧螺钉本身就具有一定的浮动性。
6.自锁螺母(Locking Nuts)LK-632-1 EF﹑LKS-M3-2 MD自锁螺母是通过在螺母尾部增加特殊设计﹐以防止螺纹连接在受到振动时松动。
其型号有LK﹑LKS﹑LKA﹐分别表示螺母的材质为碳钢﹑不锈钢﹑铝。
通常铝料的自锁螺母较少用﹐且需用带润滑剂的螺钉。
另外还有一类自锁螺母是通过尼袭材料来实现自锁的﹐其代号为﹕PL-440 ZI﹑PLC-M3其中PL为普通钢材﹐PLC为不锈钢﹐这类螺母对与其配合的孔有尺寸要求。
这类螺母通过尼袭材料的颜色来区分是美制还是公制﹕蓝色为美制﹐黑色为公制。
该类带尼袭自锁螺母还有一类是专用于连接器上的﹐其代号为﹕CFN-440-1 ZI﹑CFN-M3-1它只有两种螺纹规格。
7.微型螺母(Miniature Nuts)FE-M4-1 CW﹑UL-256-0 EF﹑FEOX-M3微型螺母外形较小﹐用于对占用空间较小的场合(如螺母离折边很近﹐普通螺母已发生干涉)。
