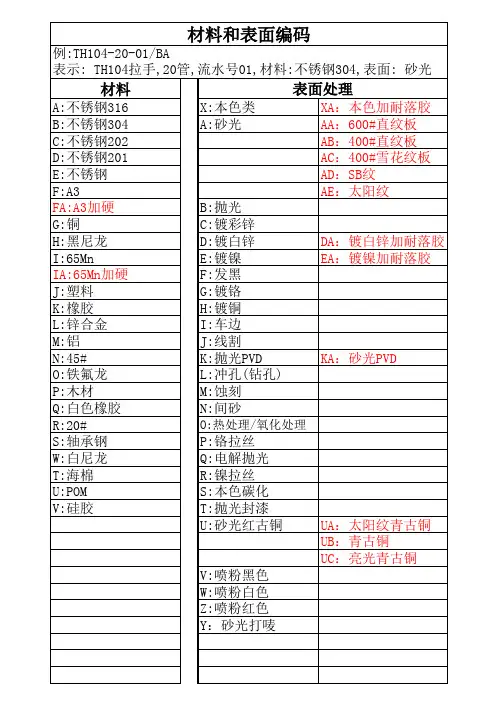

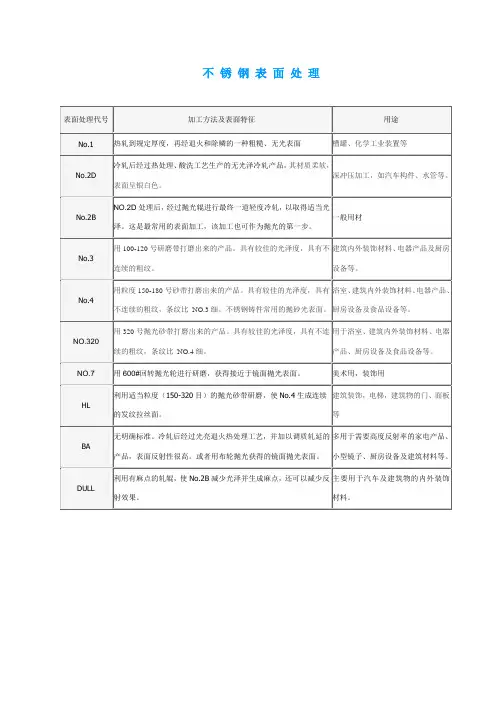

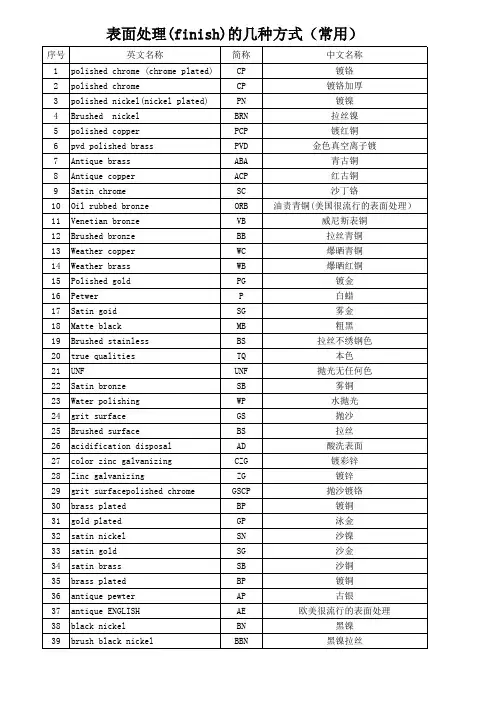

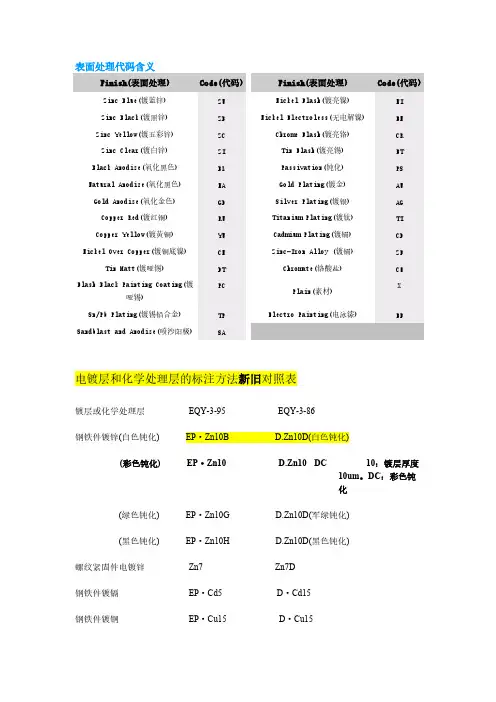

表面处理代码

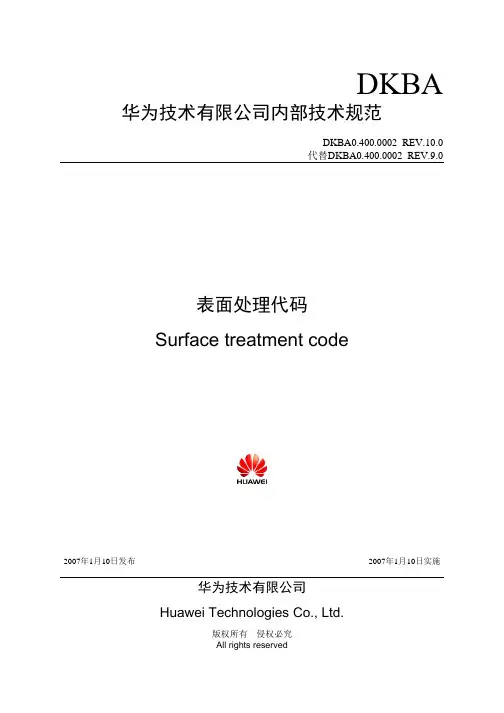

DKBA 华为技术有限公司内部技术规范DKBA0.400.0002 REV.10.0代替DKBA0.400.0002 REV.9.0表面处理代码Surface treatment code2007年1月10日发布2007年1月10日实施华为技术有限公司Huawei Technologies Co., Ltd.版权所有侵权必究All rights reserved修订声明Revision declaration 本规范拟制与解释部门：整机工程部结构造型设计部本规范的相关系列规范或文件：无相关国际规范或文件一致性：无替代或作废的其它规范或文件：DKBA0.400.0002 REV9.0相关规范或文件的相互关系：无规范号主要起草部门专家主要评审部门专家修订情况DKBA0.400.0002 -1999 结构造型设计部：郑玲15593新发布DKBA0.400.0002 REV.1.0 结构造型设计部：郑玲15593增加新代码DKBA0.400.0002 REV.2.0 结构造型设计部：郑玲15593增加新代码DKBA0.400.0002 REV.A1 结构造型设计部：郑玲15593结构造型设计部：汤建强MQE：黄文源7536增加新代码DKBA0.400.0002 REV.4.0 结构造型设计部：郑玲15593结构造型设计部：曾献科3308增加以下新代码：G011/G108/G（L）121/G（L）122 /L021/ X003 /X004/F121/F219/F220；取消以下代码：G005/T004/T006/A001-2/ A101- 106；更改G220为粉末涂层。

文件格式改版。

DKBA0.400.0002 REV.5.0 结构造型设计部：郑玲15593MQE：黄文源7536；TQC：钟钢6920增加新代码：G205/G123/G124/G125/G128/G129/G130/G206/L117/L124/L125/L126/L127/L128/L129/L130/F215/F206/F207/F208/F209DKBA0.400.0002 REV.6.0 结构造型设计部：郑玲15593MQE：黄文源7536；TQC：张强4684深蓝色改为粉末涂层；增加热浸锌、达克罗的相应代码及要求；增加铝材上镀银、化学镀镍的代码及要求；增加新粉末涂料“支架灰”的代码及其要求；DKBA0.400.0002 REV.7.0 结构造型设计部：郑玲15593结构造型设计部：侯树栋10084MQE：黄文源7536；TQC：张强4684增加新代码：G136/L131～133/X005/X007/X008/F002/F004/F006恢复T004“镀银”；取消G206；明确G001中包含浸漆要求；更改G128的内容；锡-铅合金镀层改为纯锡镀层。

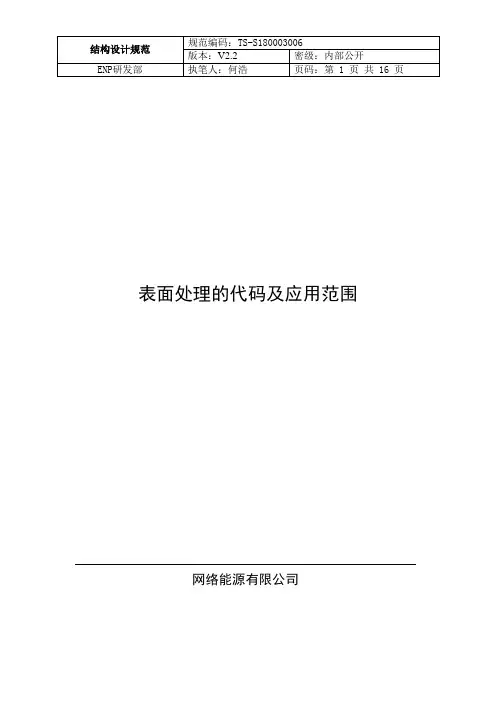

表面处理的代码及应用范围网络能源有限公司修订信息表目录目录 (3)前言 (4)一、表面处理代码 (5)1 目的 (5)2 适用范围 (5)3 关键词 (5)4 引用/参考标准或资料 (5)5 规范内容 (5)5.1 术语 (5)5.2 技术说明 (6)5.3 备注 (6)二、表面处理工艺的应用范围 (12)1 目的 (12)2 适用范围 (12)3 关键词 (12)4 引用/参考标准或资料 (12)5 规范内容 (12)5.1术语 (12)5.2技术内容 (12)前言本规范由艾默生网络能源有限公司研发部发布实施，适用于本公司的产品设计开发及相关活动。

本规范由结构造型设计中心、SQE部门遵照执行。

本规范拟制部门：结构造型设计中心本规范拟制人：何浩本规范审核人：张士杰徐建平李立华本规范批准人：张运清一、表面处理代码1 目的本规范规定了图纸中标注表面处理时所用的代码内容，并说明了每种工艺所对应的技术要求以及每种外观要求应采用的标准样板。

2 适用范围本规范适用于艾默生网络能源有限公司产品的结构件零件和组合件的设计及图纸标注。

3 关键词表面处理电镀喷漆粉末喷涂标准代码4 引用/参考标准或资料下列标准包含的条文，通过在本标准中引用而构成本标准的条文。

在标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

TS-S180003001铝合金表面处理技术规范TS-S180003002结构件电镀技术规范TS-S180003003金属零组件喷漆喷粉磷化技术规范TS-S180003005标准样板的规定及清单5 规范内容5.1 术语5.1.1 组合件：指用铆接、搭接、胶接、点焊、或压配合等类似方法组装在一起的部件。

5.1.2 无色阳极化：即无色硫酸阳极化（纯水封闭）。

5.1.3 光亮阳极化：即化学抛光后再进行无色硫酸阳极化处理。

5.1.4 喷砂光亮阳极化：即先喷砂再进行光亮阳极化处理。

表面处理的代码及应用范围网络能源有限公司修订信息表目录目录2前言4一、表面处理代码51 目的52 适用范围53 关键词54 引用/参考标准或资料55 规范内容55.1 术语55.2 技术说明65.3 备注6二、表面处理工艺的应用范围111 目的112 适用范围113 关键词114 引用/参考标准或资料125 规范内容125.1术语125.2技术内容12前言本规范由艾默生网络能源有限公司研发部发布实施，适用于本公司的产品设计开发及相关活动。

本规范由结构造型设计中心、SQE部门遵照执行。

本规范拟制部门：结构造型设计中心本规范拟制人：何浩本规范审核人：张士杰徐建平李立华本规范批准人：张运清一、表面处理代码1 目的本规范规定了图纸中标注表面处理时所用的代码内容，并说明了每种工艺所对应的技术要求以及每种外观要求应采用的标准样板。

2 适用范围本规范适用于艾默生网络能源有限公司产品的结构件零件和组合件的设计及图纸标注。

3 关键词表面处理电镀喷漆粉末喷涂标准代码4引用/参考标准或资料下列标准包含的条文，通过在本标准中引用而构成本标准的条文。

在标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

TS-S180003001铝合金表面处理技术规范TS-S180003002结构件电镀技术规范TS-S180003003金属零组件喷漆喷粉磷化技术规范TS-S180003005标准样板的规定及清单5 规范内容5.1 术语5.1.1组合件：指用铆接、搭接、胶接、点焊、或压配合等类似方法组装在一起的部件。

5.1.2无色阳极化：即无色硫酸阳极化（纯水封闭）。

5.1.3光亮阳极化：即化学抛光后再进行无色硫酸阳极化处理。

5.1.4喷砂光亮阳极化：即先喷砂再进行光亮阳极化处理。

5.1.5黑色阳极化：即硫酸阳极化着黑色。

5.1.6金黄色阳极化：即硫酸阳极化着金黄色。

5.1.7喷砂光亮黑色阳极化：即先喷砂再进行化学抛光及黑色阳极化。

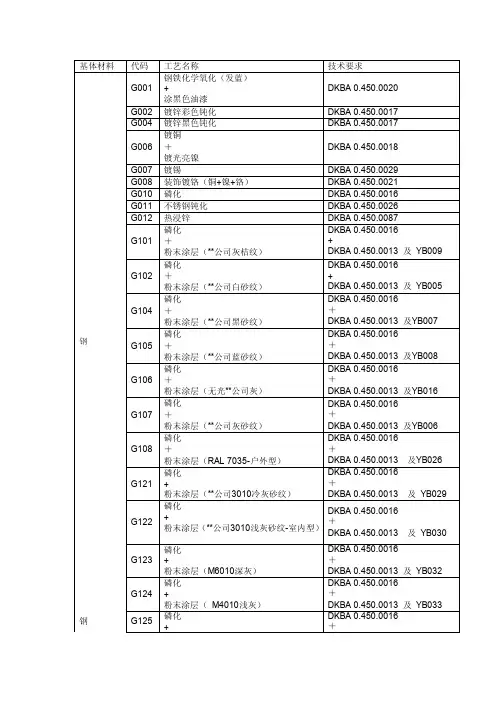

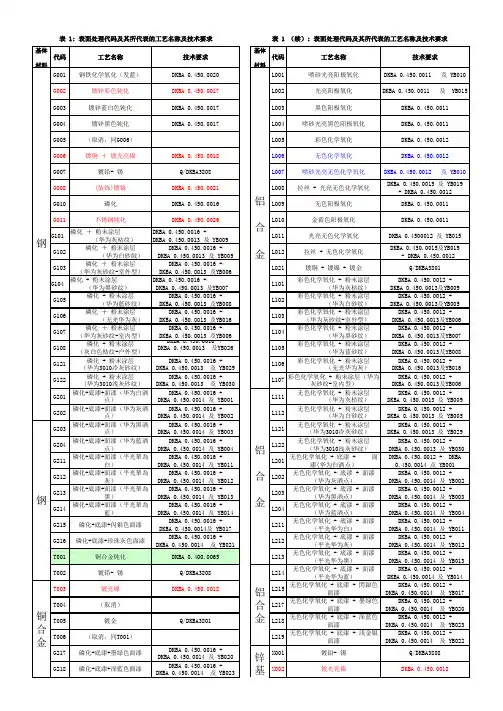

工艺的应用范围代码内容适用范围G001 钢铁化学氧化（发蓝）弹簧钢件, 控制使用，需评审G002 镀锌彩色钝化（三价铬）一般钢零件、需导电G003 镀锌蓝白色钝化（三价铬）有特殊装饰或颜色搭配要求的钢零件G004 镀锌黑色钝化（三价铬）有特殊装饰或颜色搭配要求的钢零件G005 镀光亮镍仅用于有装饰要求的小螺钉G006 镀铜＋镀光亮镍有装饰要求的钢零件；求的钢零件；装饰螺钉G007 镀雾纯锡有焊接要求的钢件G008 装饰镀铬特殊装饰要求的钢件G010 磷化喷涂前处理（一般不单独使用）EG011 镀雾纯锡有焊接要求的钢件G101 磷化＋粉末涂层（艾默生灰桔纹）仅标准机柜外部钢件G102 磷化＋粉末涂层（艾默生白砂纹）内部钢件G103 磷化＋粉末涂层（艾默生灰砂纹）室外产品外部钢件化＋粉末涂层（艾默生黑砂纹）钢件G105 磷化＋粉末涂层（艾默生蓝砂纹）钢件G106 磷化＋粉末涂层（平光艾默生灰）钢件G107 磷化＋粉末涂层（艾默生灰砂纹）室内使用的钢件EG100 磷化＋粉末涂层（平光艾默生深灰）EG101 磷化＋粉末涂层（艾默生深灰砂纹）EG102 磷化＋粉末涂层（艾默生深灰桔纹）需产品线书面同意方可选用化＋粉末涂层（艾默生银砂纹）G201 磷化＋底漆＋面漆（艾默生白洒点）钢零件的正面G202 磷化＋底漆＋面漆（艾默生灰洒点）钢零件的正面G203 磷化＋底漆＋面漆（艾默生黑洒点）钢零件的正面G204 磷化＋底漆＋面漆（艾默生蓝洒点）钢零件的正面EG200 磷化＋底漆＋面漆（平光艾默生深灰）EG201 磷化＋底漆＋面漆（艾默生深灰洒点）正面G211 磷化＋底漆＋面漆（平光艾默生白）钢件G212 磷化＋底漆＋面漆（平光艾默生灰）钢件G213 磷化＋底漆＋面漆（平光艾默生黑）钢件G214 磷化＋底漆＋面漆（平光艾默生蓝）钢件G215-G220 磷化＋底漆＋各色面漆华为定制产品使用(钢件)G221 镀锌彩色钝化（三价铬）＋底漆＋面漆（艾默生白洒点）局部有导电要求的一般碳钢件锌彩色钝化（三价铬）＋底漆＋面漆（艾默生灰洒点）局部有导电要求的一般碳钢件G223 镀锌彩色钝化（三价铬）＋底漆＋面漆（艾默生黑洒点）局部有导电要求的一般碳钢件G224 镀锌彩色钝化（三价铬）＋底漆＋面漆（艾默生蓝洒点）局部有导电要求的一般碳钢件G225 镀锌彩色钝化（三价铬）＋防锈漆有特别高防腐蚀要求的户外辅助设施中的钢件锌彩色钝化（三价铬）＋底漆＋面漆（平光艾默生白）局部有导电要求的一般碳钢件L001 喷砂光亮阳极化需缎面状装饰、且无导电要求的铝件（不用于铸件）L002 光亮阳极化需光亮装饰、且无导电要求的铝件（不用于铸件）L003 黑色阳极化一般用于铝散热器零件L004 喷砂光亮黑色阳极化要求黑色、缎面状装饰、不导电的铝件（不用于铸件）L005 彩色化学氧化禁用化学氧化要求导电、且需考虑装饰及颜色搭配的铝件L007 喷砂光亮无色化学氧化要求缎面状装饰及导电的铝件（铸件除外）L008 拉丝＋光亮无色化学氧化要求丝纹装饰及光亮效果的、需导电的铝件（铸件除外）L009 无色阳极化无装饰要求且不需导电的一般铝零件（不用于铸件）L010 金黄色阳极化装饰铝零件（不用于铸件）L011 光亮无色化学氧化要求光亮效果及导电的铝件＋无色化学氧化要求丝纹装饰效果及导电的铝件L101 彩色化学氧化＋粉末涂层（艾默生灰桔纹）禁用L102 彩色化学氧化＋粉末涂层（艾默生白砂纹）禁用L103 彩色化学氧化＋粉末涂层（艾默生灰砂纹）禁用L104 彩色化学氧化＋粉末涂层（艾默生黑砂纹）禁用L105 彩色化学氧化＋粉末涂层（艾默生蓝砂纹）禁用化学氧化＋粉末涂层（平光艾默生灰）禁用L107 彩色化学氧化＋粉末涂层（艾默生灰砂纹-室内型）禁用L111 无色化学氧化＋粉末涂层（艾默生灰桔纹）标准机柜外表铝件、且有局部导电及颜色要求L112 无色化学氧化＋粉末涂层（艾默生白砂纹）有局部导电及颜色要求EL115 无色化学氧化＋粉末涂层（艾默生蓝砂纹）有局部导电及颜色要求色化学氧化＋粉末涂层（平光艾默生灰）有局部导电及颜色要求L201 无色化学氧化＋底漆＋面漆（艾默生白洒点）要求局部导电、颜色需搭配L202 无色化学氧化＋底漆＋面漆（艾默生灰洒点）要求局部导电、颜色需搭配L203 无色化学氧化＋底漆＋面漆（艾默生黑洒点）要求局部导电、颜色需搭配L204 无色化学氧化＋底漆＋面漆（艾默生蓝洒点）要求局部导电、颜色需搭配化学氧化＋底漆＋面漆（平光艾默生白）铝件L212 无色化学氧化＋底漆＋面漆（平光艾默生灰）铝件L213 无色化学氧化＋底漆＋面漆（平光艾默生黑）铝件L214 无色化学氧化＋底漆＋面漆（平光艾默生蓝）铝件L215 无色化学氧化＋底漆＋闪银漆华为定制产品使用L217-L219 无色化学氧化＋底漆＋各色油漆华为定制产品使用合金钝化不需焊接的、一般铜件T002 镀雾纯锡有焊接要求的铜件T003 镀亮镍要求防护、装饰的铜件T004 镀银有高导电性能要求的电气铜件T005 镀金有高导电性能要求的电气铜件T006 铜合金酸洗无装饰要求、可焊接的普通导电件ET011 镀雾纯锡有焊接要求的铜件X001 镀铅－锡禁用X002 镀光亮镍有装饰要求的锌合金件涂绝缘漆用于有高绝缘要求的环氧酚醛玻璃材料零件A000 不处理各种材料及各种零、组件A001 喷砂各种金属材料的零件（一般不单独使用）A002 拉丝多用于铝零件（一般不单独使用）A101 粉末涂层（艾默生灰桔纹）仅标准机柜外表中的铝铸件A102 粉末涂层（艾默生白砂纹）铝铸件A103 粉末涂层（艾默生灰砂纹）室外机柜的外表铝铸件A104 粉末涂层（艾默生黑砂纹）铝铸件末涂层（艾默生蓝砂纹）铝铸件A106 粉末涂层（平光艾默生灰）铝铸件。

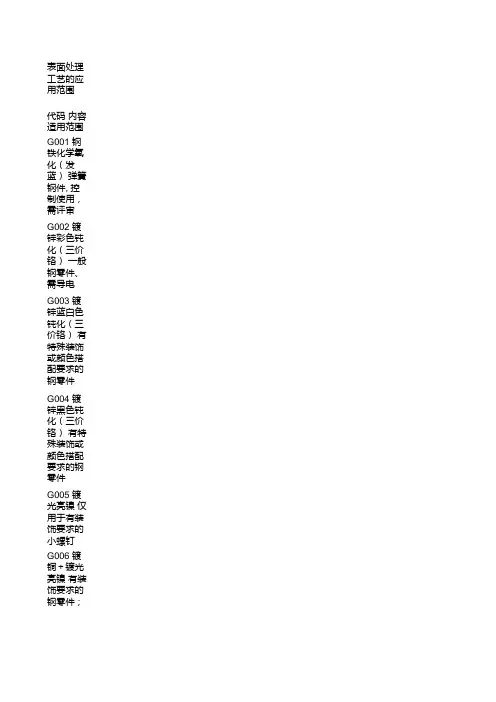

表面处理工艺的应用范围代码内容适用范围G001 钢铁化学氧化（发蓝）弹簧钢件, 控制使用，需评审G002 镀锌彩色钝化（三价铬）一般钢零件、需导电G003 镀锌蓝白色钝化（三价铬）有特殊装饰或颜色搭配要求的钢零件G004 镀锌黑色钝化（三价铬）有特殊装饰或颜色搭配要求的钢零件G005 镀光亮镍仅用于有装饰要求的小螺钉G006 镀铜＋镀光亮镍有装饰要求的钢零件；有耐磨要求的钢零件；装饰螺钉G007 镀雾纯锡有焊接要求的钢件G008 装饰镀铬特殊装饰要求的钢件G010 磷化喷涂前处理（一般不单独使用）EG011 镀雾纯锡有焊接要求的钢件G101 磷化＋粉末涂层（艾默生灰桔纹）仅标准机柜外部钢件G102 磷化＋粉末涂层（艾默生白砂纹）内部钢件G103 磷化＋粉末涂层（艾默生灰砂纹）室外产品外部钢件G104 磷化＋粉末涂层（艾默生黑砂纹）钢件G105 磷化＋粉末涂层（艾默生蓝砂纹）钢件G106 磷化＋粉末涂层（平光艾默生灰）钢件G107 磷化＋粉末涂层（艾默生灰砂纹）室内使用的钢件EG100 磷化＋粉末涂层（平光艾默生深灰）EG101 磷化＋粉末涂层（艾默生深灰砂纹）EG102 磷化＋粉末涂层（艾默生深灰桔纹）需产品线书面同意方可选用G877 磷化＋粉末涂层（艾默生银砂纹）G201 磷化＋底漆＋面漆（艾默生白洒点）钢零件的正面G202 磷化＋底漆＋面漆（艾默生灰洒点）钢零件的正面G203 磷化＋底漆＋面漆（艾默生黑洒点）钢零件的正面G204 磷化＋底漆＋面漆（艾默生蓝洒点）钢零件的正面EG200 磷化＋底漆＋面漆（平光艾默生深灰）EG201 磷化＋底漆＋面漆（艾默生深灰洒点）正面G211 磷化＋底漆＋面漆（平光艾默生白）钢件G212 磷化＋底漆＋面漆（平光艾默生灰）钢件G213 磷化＋底漆＋面漆（平光艾默生黑）钢件G214 磷化＋底漆＋面漆（平光艾默生蓝）钢件G215-G220 磷化＋底漆＋各色面漆华为定制产品使用(钢件)G221 镀锌彩色钝化（三价铬）＋底漆＋面漆（艾默生白洒点）局部有导电要求的一般碳钢件G222 镀锌彩色钝化（三价铬）＋底漆＋面漆（艾默生灰洒点）局部有导电要求的一般碳钢件G223 镀锌彩色钝化（三价铬）＋底漆＋面漆（艾默生黑洒点）局部有导电要求的一般碳钢件G224 镀锌彩色钝化（三价铬）＋底漆＋面漆（艾默生蓝洒点）局部有导电要求的一般碳钢件G225 镀锌彩色钝化（三价铬）＋防锈漆有特别高防腐蚀要求的户外辅助设施中的钢件G231 镀锌彩色钝化（三价铬）＋底漆＋面漆（平光艾默生白）局部有导电要求的一般碳钢件L001 喷砂光亮阳极化需缎面状装饰、且无导电要求的铝件（不用于铸件）L002 光亮阳极化需光亮装饰、且无导电要求的铝件（不用于铸件）L003 黑色阳极化一般用于铝散热器零件L004 喷砂光亮黑色阳极化要求黑色、缎面状装饰、不导电的铝件（不用于铸件）L005 彩色化学氧化禁用L006 无色化学氧化要求导电、且需考虑装饰及颜色搭配的铝件L007 喷砂光亮无色化学氧化要求缎面状装饰及导电的铝件（铸件除外）L008 拉丝＋光亮无色化学氧化要求丝纹装饰及光亮效果的、需导电的铝件（铸件除外）L009 无色阳极化无装饰要求且不需导电的一般铝零件（不用于铸件）L010 金黄色阳极化装饰铝零件（不用于铸件）L011 光亮无色化学氧化要求光亮效果及导电的铝件L012 拉丝＋无色化学氧化要求丝纹装饰效果及导电的铝件L101 彩色化学氧化＋粉末涂层（艾默生灰桔纹）禁用L102 彩色化学氧化＋粉末涂层（艾默生白砂纹）禁用L103 彩色化学氧化＋粉末涂层（艾默生灰砂纹）禁用L104 彩色化学氧化＋粉末涂层（艾默生黑砂纹）禁用L105 彩色化学氧化＋粉末涂层（艾默生蓝砂纹）禁用L106 彩色化学氧化＋粉末涂层（平光艾默生灰）禁用L107 彩色化学氧化＋粉末涂层（艾默生灰砂纹-室内型）禁用L111 无色化学氧化＋粉末涂层（艾默生灰桔纹）标准机柜外表铝件、且有局部导电及颜色要求L112 无色化学氧化＋粉末涂层（艾默生白砂纹）有局部导电及颜色要求EL115 无色化学氧化＋粉末涂层（艾默生蓝砂纹）有局部导电及颜色要求EL116 无色化学氧化＋粉末涂层（平光艾默生灰）有局部导电及颜色要求L201 无色化学氧化＋底漆＋面漆（艾默生白洒点）要求局部导电、颜色需搭配L202 无色化学氧化＋底漆＋面漆（艾默生灰洒点）要求局部导电、颜色需搭配L203 无色化学氧化＋底漆＋面漆（艾默生黑洒点）要求局部导电、颜色需搭配L204 无色化学氧化＋底漆＋面漆（艾默生蓝洒点）要求局部导电、颜色需搭配L211 无色化学氧化＋底漆＋面漆（平光艾默生白）铝件L212 无色化学氧化＋底漆＋面漆（平光艾默生灰）铝件L213 无色化学氧化＋底漆＋面漆（平光艾默生黑）铝件L214 无色化学氧化＋底漆＋面漆（平光艾默生蓝）铝件L215 无色化学氧化＋底漆＋闪银漆华为定制产品使用L217-L219 无色化学氧化＋底漆＋各色油漆华为定制产品使用T001 铜合金钝化不需焊接的、一般铜件T002 镀雾纯锡有焊接要求的铜件T003 镀亮镍要求防护、装饰的铜件T004 镀银有高导电性能要求的电气铜件T005 镀金有高导电性能要求的电气铜件T006 铜合金酸洗无装饰要求、可焊接的普通导电件ET011 镀雾纯锡有焊接要求的铜件X001 镀铅－锡禁用X002 镀光亮镍有装饰要求的锌合金件F001 浸涂绝缘漆用于有高绝缘要求的环氧酚醛玻璃材料零件A000 不处理各种材料及各种零、组件A001 喷砂各种金属材料的零件（一般不单独使用）A002 拉丝多用于铝零件（一般不单独使用）A101 粉末涂层（艾默生灰桔纹）仅标准机柜外表中的铝铸件A102 粉末涂层（艾默生白砂纹）铝铸件A103 粉末涂层（艾默生灰砂纹）室外机柜的外表铝铸件A104 粉末涂层（艾默生黑砂纹）铝铸件A105 粉末涂层（艾默生蓝砂纹）铝铸件A106 粉末涂层（平光艾默生灰）铝铸件。

在图纸到手后，根据不同的要求选择不同落料方式，其中有激光，数控冲床，剪板，模具等方式，然后根据图纸做出相应的展开。

数控冲床受刀具方面的影响，对于一些异形工件和不规则孔的加工，在边缘会出现较大的毛刺，要进行后期去毛刺的处理，同时对工件的精度有一定的影响；激光加工无刀具限制，断面平整，适合异形工件的加工，但对于小工件加工耗时较长。

在数控和激光旁放置工作台，利于板料放置在机器上进行加工，减少抬板的工作量。

一些可以利用的边料放置在指定的地方，为折弯时试模提供材料。

在工件落料后，边角、毛刺、接点要进行必要的修整（打磨处理），在刀具接点处，用平锉刀进行修整，对于毛刺较大的工件用打磨机进行修整，小内孔接点处用相对应的小锉刀修整，以保证外观的美观，同时外形的修整也为折弯时定位作出了保证，使折弯时工件靠在折弯机上位置一致，保障同批产品尺寸的一致。

在落料完成后，进入下道工序，不同的工件根据加工的要求进入相应的工序。

有折弯，压铆，翻边攻丝，点焊，打凸包，段差，有时在折弯一两道后要将螺母或螺柱压好，其中有模具打凸包和段差的地方要考虑先加工，以免其它工序先加工后会发生干涉，不能完成需要的加工。

在上盖或下壳上有卡勾时，如折弯后不能碰焊要在折弯之前加工好。

折弯时要首先要根据图纸上的尺寸，材料厚度确定折弯时用的刀具和刀槽，避免产品与刀具相碰撞引起变形是上模选用的关键（在同一个产品中，可能会用到不同型号的上模），下模的选用根据板材的厚度来确定。

其次是确定折弯的先后顺序，折弯一般规律是先内后外，先小后大，先特殊后普通。

有要压死边的工件首先将工件折弯到30°—40°，然后用整平模将工件压死。

压铆时，要考虑螺柱的高度选择相同不同的模具，然后TOX机器的压力进行调整，以保证螺柱和工件表面平齐，避免螺柱没压牢或压出超过工件面，造成工件报废。

焊接有亚弧焊，点焊等，点焊首先要考虑工件焊接的位置，在批量生产时考虑做工装保证点焊位置准确。
