主板供电全解析前言：从奔三后期开始，玩家逐渐接触到多相供电这个概念。
时至今日，CPU三相供电已经成为基本配置，最高供电相数可达夸张的16相，而内存和芯片组供电也开始用上两相乃至三相供电。
数电路相数的时候玩家有时会犯一点错误，甚至一些见多识广的编辑也免不了要犯错，那么如何准确地识别主板供电的相数呢？首先让我们来认识一下CPU供电电路的器件，找一片技嘉X48做例子。
上图中我们圈出了一些关键部件，分别是PWM控制器芯片（PWM Controller）、MOSFET 驱动芯片（MOSFET Driver）、每相的MOSFET、每相的扼流圈（Choke）、输出滤波的电解电容（Electrolytic Capacitors）、输入滤波的电解电容和起保护作用的扼流圈等。
下面我们分开来看。
5楼图）PWM控制器（PWM Controller IC）在CPU插座附近能找到控制CPU供电电路的中枢神经，就是这颗PWM主控芯片。
主控芯片受VID的控制，向每相的驱动芯片输送PWM的方波信号来控制最终核心电压Vcore的产生MOSFET驱动芯片（MOSFET Driver）MOSFET驱动芯片（MOSFET Driver）。
在CPU供电电路里常见的这个8根引脚的小芯片，通常是每相配备一颗。
每相中的驱动芯片受到PWM主控芯片的控制，轮流驱动上桥和下桥MOS管。
很多PWM控制芯片里集成了三相的Driver，这时主板上就看不到独立的驱动芯片了。
早一点的主板常见到这种14根引脚的驱动芯片，它每一颗负责接收PWM控制芯片传来的两相驱动信号，并驱动两相的MOSFET的开关。
换句话说它相当于两个8脚驱动芯片，每两相电路用一个这样的驱动芯片。
MOSFET，中文名称是场效应管，一般被叫做MOS管。
这个黑色方块在供电电路里表现为受到栅极电压控制的开关。
每相的上桥和下桥轮番导通，对这一相的输出扼流圈进行充电和放电，就在输出端得到一个稳定的电压。
主板的供电电路及智能控制芯片解析在现代电子设备中，主板是整个系统的核心部件，它起着连接各个硬件组件、提供稳定电源和进行智能控制的重要作用。
本文将对主板的供电电路及智能控制芯片进行详细解析。
一、供电电路的组成及作用主板的供电电路主要由电源连接器、电源管理芯片、稳压模块和电容器等组成。
它们协同工作，为各个硬件组件提供所需的稳定电源。
1. 电源连接器：电源连接器是主板与电源之间的接口，它将电源输出的直流电连接到主板上。
常见的电源连接器有ATX和EPS等，具有不同的插头形状和功率输出能力。
2. 电源管理芯片：电源管理芯片是主板中的重要组成部分，它负责监测供电电压、电流和功率等参数，并通过控制开关电源的工作状态来保证稳定供电。
电源管理芯片还可以提供远程开关、省电模式和过载保护等功能。
3. 稳压模块：稳压模块用于将输入的不稳定直流电转换为主板上各个组件所需的稳定电源。
它通过采用电感、电容等元件进行滤波和调整电压，以供应不同的电源线路。
4. 电容器：电容器是主板供电电路中的重要元件，它具有储存电荷和消除电压噪声的作用。
在供电过程中，电容器可以平滑电流，提供瞬态响应和稳定电压输出。
供电电路的作用是为主板上的其他硬件组件提供稳定可靠的电源信号。
它能够防止电压波动、电流过载和电磁干扰对主板和其他设备的损害，保证系统的正常运行。
二、智能控制芯片的作用主板上的智能控制芯片是负责管理和控制整个系统的关键部件。
它能够根据用户的需求和硬件设备的状态来进行智能调节和管理，提高系统的性能和稳定性。
1. BIOS芯片：BIOS（基本输入输出系统）芯片是主板上的一个微型计算机，它存储着系统的启动流程和硬件配置信息。
当主板上电时，BIOS芯片首先被激活，负责初始化硬件设备并加载操作系统。
2. 芯片组：芯片组是主板上的核心集成电路，包括北桥和南桥两部分。
北桥负责处理高速数据传输，如内存、显卡和处理器等；南桥则完成输入输出接口和低速数据传输等任务。
主板供电电路图解说明主板的CPU供电电路最主要是为CPU提供电能，保证CPU在高频、大电流工作状态下稳定地运行，同时也是主板上信号强度最大的地方，处理得不好会产生串扰cross talk效应，而影响到较弱信号的数字电路部分，因此供电部分的电路设计制造要求通常都比较高。
简单地说，供电部分的最终目的就是在CPU 电源输入端达到CPU对电压和电流的要求，满足正常工作的需要。
但是这样的设计是一个复杂的工程，需要考虑到元件特性、PCB板特性、铜箔厚度、CPU插座的触点材料、散热、稳定性、干扰等等多方面的问题，它基本上可以体现一个主板厂商的综合研发实力和经验。
主板上的供电电路原理图1图1是主板上CPU核心供电电路的简单示意图，其实就是一个简单的开关电源，主板上的供电电路原理核心即是如此。
+12V是来自A TX电源的输入，通过一个由电感线圈和电容组成的滤波电路，然后进入两个晶体管（开关管）组成的电路，此电路受到PMW Control（可以控制开关管导通的顺序和频率，从而可以在输出端达到电压要求）部分的控制输出所要求的电压和电流，图中箭头处的波形图可以看出输出随着时间变化的情况。
再经过L2和C2组成的滤波电路后，基本上可以得到平滑稳定的电压曲线（Vcore，现在的P4处理器Vcore=1.525V），这个稳定的电压就可以供CPU“享用”啦，这就是大家常说的“多相”供电中的“一相”。
单相供电一般可以提供最大25A的电流，而现今常用的处理器早已超过了这个数字，P4处理器功率可以达到70~80W，工作电流甚至达到50A，单相供电无法提供足够可靠的动力，所以现在主板的供电电路设计都采用了两相甚至多相的设计。
图2就是一个两相供电的示意图，很容易看懂，其实就是两个单相电路的并联，因此它可以提供双倍的电流，理论上可以绰绰有余地满足目前处理器的需要了。
图2但上述只是纯理论，实际情况还要添加很多因素，如开关元件性能、导体的电阻，都是影响Vcore的要素。
主板的电源供电电路及过载保护一、引言现代电子设备的核心组件之一是主板，它承载着整个系统的运行和控制。
而主板的正常工作离不开电源供电电路以及过载保护的设计。
本文将探讨主板的电源供电电路以及过载保护的原理和应用。
二、主板电源供电电路主板的电源供电电路是将来自电源适配器的直流电转换为主板所需的各种电压和电流的过程。
典型的主板电源供电电路包括以下几个主要部分：1. 整流桥和滤波电容电源适配器输出的是交流电，而主板所需的是直流电。
整流桥的作用是将交流电转换为直流电，而滤波电容则能对转换后的电流进行平滑处理，消除电压的纹波。
2. 变压器和稳压芯片变压器用于将整流桥输出的高压直流电转换为主板所需的低压直流电。
而稳压芯片则负责将输出的电压保持在设定的稳定值，以确保主板正常运行。
3. 电源管理芯片电源管理芯片是主板电源供电电路的核心组件之一，它负责监测电源的状态和输出电压，并与操作系统进行通信，以实现电源管理的功能，如电源的开关控制、省电模式等。
4. 电源连接器和供电线路电源连接器是将电源适配器和主板连接起来的接口，通过供电线路传输电能。
连接器的设计必须考虑到电压和电流的要求，以及接触的可靠性和稳定性。
三、主板的过载保护过载保护是保护主板和其他电子设备免受过电流或过功率造成的损害的一种重要机制。
以下是主板常见的过载保护方法：1. 过流保护过流保护主要是通过在电源供电电路中安装保险丝或过流保护开关来实现。
当电流超过设定阈值时，保险丝会断开电路，或过流保护开关会自动跳闸，切断电源，以防止电流过大而损坏主板。
2. 过功率保护过功率保护是通过监测主板消耗的功率来实现的。
当主板消耗的功率超过设定阈值时，过功率保护电路会自动切断电源，以防止过大的功率导致主板烧毁或其他故障。
3. 温度保护温度保护是通过在主板上安装温度传感器来实现的。
当主板温度超过预设值时，温度保护电路会自动切断电源，以防止过热引起的损坏或故障。
同时，一些主板还配备有风扇等散热装置，以帮助降低主板温度。
主板各电路工作原理主板是计算机中最重要的硬件设备之一，它充当着其他硬件设备之间的连接器，起到传输信号、供电、数据处理等重要功能。
主板中的各个电路起着关键作用，下面将对主板的几个重要电路进行详细介绍。
1.电源电路：主板上的电源电路负责将电源转换为各个部件所需要的电压和电流。
一般来说，电源电路主要由电源插槽、变压器、整流电路、滤波电路、稳压电路等组成。
电源插槽用于连接电源，变压器用于将电源的交流电转换为适合主板工作的直流电，整流电路将交流电转换为直流电，滤波电路消除电源中的杂波，稳压电路则确保主板上各个部件获得稳定的电压。
2.时钟电路：时钟电路是主板上的一个重要部分，它负责产生和分发时钟信号，为其他设备提供稳定的时钟信号。
主板的时钟电路通常由晶体振荡器和时钟发生器组成。
晶体振荡器负责产生基础时钟信号，时钟发生器则将基础时钟信号分频、倍频，并进行相应的调整与校准，以确保主板各个部件工作在正确的频率下。
3.CPU电路：CPU电路是主板上最为复杂的电路之一，它主要负责将处理器与其他部件连接起来。
CPU电路由前端总线电路、复位电路、时序电路、存储器控制电路、数据总线电路、地址总线电路等组成。
前端总线电路负责将处理器与其他硬件设备连接，复位电路在启动或者重新启动时将处理器初始化为初始状态，时序电路根据时钟信号控制数据传输的时序，存储器控制电路负责管理存储器操作，数据总线电路负责传输数据，地址总线电路负责传输内存地址等。
4.显卡电路：显卡电路是用于处理显示输出的电路，它负责将计算机内部的图形数据转换为显示器可识别的信号进行显示。
显卡电路主要由图形芯片、显存、DAC（数字到模拟转换器）等组成。
图形芯片负责生成和处理图像数据，显存用于存储图形数据，DAC将数字信号转换为模拟信号以供显示器显示。
5.声卡电路：声卡电路是用于处理声音输入和输出的电路，它主要负责将声音信号转换为计算机可识别的数字信号或者将数字信号转换为声音信号。

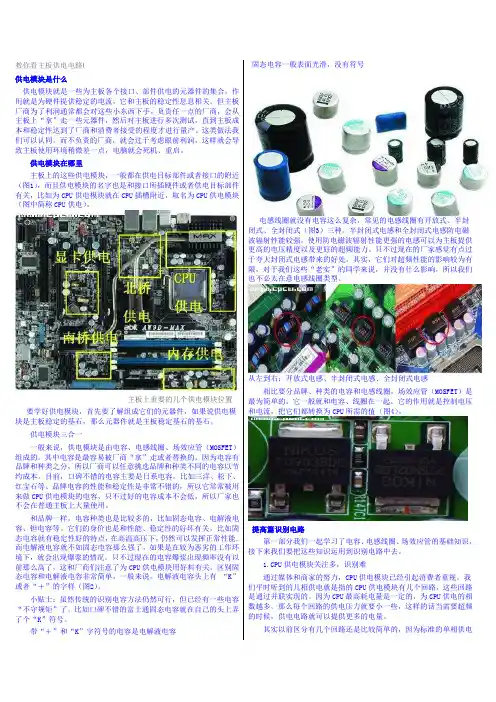

教你看主板供电电路!供电模块是什么供电模块就是一些为主板各个接口、部件供电的元器件的集合，作用就是为硬件提供稳定的电流，它和主板的稳定性息息相关。
但主板厂商为了利润通常都会对这些小东西下手。
负责任一点的厂商，会从主板上“拿”走一些元器件，然后对主板进行多次测试，直到主板成本和稳定性达到了厂商和消费者接受的程度才进行量产。
这类做法我们可以认同。
而不负责的厂商，就会过于考虑眼前利润，这样就会导致主板使用环境稍微差一点，电脑就会死机、重启。
供电模块在哪里主板上的这些供电模块，一般都在供电目标部件或者接口的附近（图1），而且供电模块的名字也是和接口所插硬件或者供电目标部件有关，比如为CPU供电模块就在CPU插槽附近，取名为CPU供电模块（图中简称CPU供电）。
主板上重要的几个供电模块位置要学好供电模块，首先要了解组成它们的元器件，如果说供电模块是主板稳定的基石，那么元器件就是主板稳定基石的基石。
供电模块三合一一般来说，供电模块是由电容、电感线圈、场效应管（MOSFET）组成的。
其中电容是最容易被厂商“拿”走或者替换的。
因为电容有品牌和种类之分，所以厂商可以任意挑选品牌和种类不同的电容以节约成本。
目前，口碑不错的电容主要是日系电容，比如三洋、松下、红宝石等。
品牌电容的性能和稳定性是非常不错的，所以它常常被用来做CPU供电模块的电容，只不过好的电容成本不会低，所以厂家也不会在普通主板上大量使用。
和品牌一样，电容种类也是比较多的，比如固态电容、电解液电容、钽电容等。
它们的身价也是和性能、稳定性的好坏有关。
比如固态电容就有稳定性好的特点，在高温高压下，仍然可以发挥正常性能。
而电解液电容就不如固态电容那么强了，如果是在较为恶劣的工作环境下，就会出现爆浆的情况。
只不过现在的电容爆浆出现频率没有以前那么高了，这和厂商们注意了为CPU供电模块用好料有关。
区别固态电容和电解液电容非常简单，一般来说，电解液电容头上有“K”或者“＋”的字样（图2）。
1、结合msi-7144主板电路图分析主板四大供电的产生
一、四大供电的产生
1、CPU供电：
电源管理芯片：
场馆为6个N沟道的Mos管,型号为06N03LA,此管极性与一般N沟道Mos管不同,从左向右分别是S D G,两相供电,每相供电,一个上管,两个下管;
CPU供电核心电压在上管的S极或者电感上测量;
2、内存供电：
DDR400内存供电的测量点：
1、VCCDDR7脚位：VDD25SUS
MS-6 控制两个场管Q17 ,Q18产生 VDD25SUS 电压,如图：
VDD25SUS测量点在Q18的S极;
2、总线终结电压的产生
3参考电压的产生
VDD25SUS经电阻分压得到的;
3、总线供电：通过场管Q15产生 VDD_12_A.
4、桥供电：VCC2_5通过LT1087S 降压产生,LT1087S 1脚输入,2脚输出,3脚调整,与常见的1117稳压管功能相同;
5、其他供电
1AGP供电：A1脚 12V供电,A64脚：VDDQ
2、结合跑线分析intel865pcd主板电路
因找不到intel865pcd电路图,只能参考865pe电路图,结合跑线路完成分析主板的电路;
一、Cpu主供电Vcore
cpu主供电为2相供电,一个电源管理芯片控制连个驱动芯片,共8个场管,每相4个场管,上管、下管各两个,cpu 主供电在测量点在电感或者场管上管的S极测量;
二、内存供电
1、内存第7脚,场管Q6H1 S脚测量电压
参考电路图：
在这个电路图中,Q42 D极输出内存主供电,一个场管的分压基本上在,两个场管分压,、基准电压的产生：由分压产生,内存第一脚测量,。
计算机主板各供电电路图解主板上的供电电路常见有CPU供电电路，内存供电电路，AGP、PCI、ISA供电电路以及I/O供电电路等，这些电源电路一种是开关电源，由双场效应管(MOSFT管)和电感线圈、电解电容组成；另一种是低压差线性调压芯片组成的调压电路。
这两种电路都能够为主板上不同的芯片和组件提供精密的电源电压。
1、CPU供电电路为了降低CPU制造成本，CPU核心电压变得越来越低，于是把ATX电源供给主板的12V、5V和3.3V直流电通过CPU的供电电路来进行高直流电压到低直流电压转换。
（1）CPU供电电路组成由于CPU工作在高频、大电流状态，它的功耗非常大。
因此，CPU供电电路要求具有非常快速的大电流响应能力，同时干扰少。
CPU供电电路使用开关电源，该电源由控制（电源管理）芯片、场效应管、电感线圈和电解电容等元件组成，其中控制芯片主要负责识别CPU供电幅值，振荡产生相应的矩形波，推动后级电路进行功率输出（控制芯片的型号常见有：HIP630l、CS5301、TL494、FAN5056等），场效应管起开关控制作用，电感线圈和电解电容起滤波作用。
主板的CPU供电电路框图如图1所示。
主板的CPU供电电路框：图1 CPU供电电路框图开机后，当控制芯片获得ATX电源输出的+5V或+12V供电后，为CPU提供电压，接着CPU电压自动识别引脚发出电压识别信号VID 给控制芯片，控制芯片通过控制两个场效应管导通的顺序和频率，使其输出的电压与电流达到CPU核心供电要求，为CPU提供工作需要的供电。
CPU的供电方式又分为许多种，有单相供电电路、两相供电电路、多相供供电电路。
（2）CPU供电电路原理图2是主板上CPU核心供电电路的简单示意图，其实就是一个简单的开关电源。
+12V是来自ATX电源的输入，通过一个由电感线圈L1和电容C1组成的滤波电路，然后进入两个开关管（场效应管）组成的电路，此电路受到PMW控制芯片控制（可以控制开关管导通的顺序和频率，从而可以在输出端达到电压要求）部分的输出所要求的电压和电流，再经过L2和C2组成的滤波电路后，基本上可以得到平滑稳定的电压曲线，这就是“多相”供电中的“一相”，即单相。
揭秘主板：主板CPU供电电路详解!相信大家看主板导购文章的时候经常听到说这块主板是三相供电，那块是两相供电的说法，而且一般总是推荐三相供电的主板。
那么两相三相到底代表什么，对于普通消费者来说应该怎么选择呢？本文将就这个问题展开，尽量让大家能够自己分辨出主板到底几相供电，并且提供一点购买建议。
CPU供电电路原理图我们知道CPU核心电压有着越来越低的趋势，我们用的ATX电源供给主板的12V，5V直流电不可能直接给CPU供电，所以我们要一定的电路来进行高直流电压到低直流电压的转换，这种电路不仅仅用在CPU的供电上，但是今天我们把注意力集中在这里。
我们先简单介绍一下供电电路的原理，以便大家理解。
一般而言，有两种供电方式。
1.线性电源供电方式通过改变晶体管的导通程度来实现,晶体管相当于一个可变电阻串接在供电回路中。
上图只要是学过初中物理的都懂，通过电阻分压使得负载（这里想像为CPU）上的电压降低。
虽然方法简单，但由于可变电阻与负载流过相同的电流，要消耗掉大量的能量并导致升温，电压转换效率非常低，一般主板不可能用这种方法。
2.开关电源供电方式我们平时用的主板基本都用这种方式，原理图如下。
其工作原理比刚刚的电路复杂很多，笔者只能简单说说：ATX供给的12V电通过第一级LC电路滤波（图上L1，C1组成），送到两个场效应管和PWM控制芯片组成的电路，两个场效应管在PWM控制芯片的控制下轮流导通，提供如图所示的波形，然后经过第二级LC电路滤波形成所需要的电压了。
上图中的电路就是我们说的“单相”供电电路，使用到的元器件有输入部分的一个电感线圈、一个电容，控制部分的一个PWM控制芯片、两个场效应管，还有输出部分的一个线圈、一个电容。
强调这些元器件是为了后文辨认几相供电做准备。
由于场效应管工作在开关状态，导通时的内阻和截止时的漏电流都较小，所以自身耗电量很小，避免了线性电源串接在电路中的电阻部分消耗大量能量的问题。
多相供电的引入单相供电一般能提供最大25A的电流，而现今常用的处理器早已超过了这个数字，单相供电无法提供足够可靠的动力，所以现在主板的供电电路设计都采用了两相甚至多相的设计。
主板供电电路图解说明主板的CPU供电电路最主要是为CPU提供电能，保证CPU在高频、大电流工作状态下稳定地运行，同时也是主板上信号强度最大的地方，处理得不好会产生串扰cross talk效应，而影响到较弱信号的数字电路部分，因此供电部分的电路设计制造要求通常都比较高。
简单地说，供电部分的最终目的就是在CPU 电源输入端达到CPU对电压和电流的要求，满足正常工作的需要。
但是这样的设计是一个复杂的工程，需要考虑到元件特性、PCB板特性、铜箔厚度、CPU插座的触点材料、散热、稳定性、干扰等等多方面的问题，它基本上可以体现一个主板厂商的综合研发实力和经验。
主板上的供电电路原理图1图1是主板上CPU核心供电电路的简单示意图，其实就是一个简单的开关电源，主板上的供电电路原理核心即是如此。
+12V是来自A TX电源的输入，通过一个由电感线圈和电容组成的滤波电路，然后进入两个晶体管（开关管）组成的电路，此电路受到PMW Control（可以控制开关管导通的顺序和频率，从而可以在输出端达到电压要求）部分的控制输出所要求的电压和电流，图中箭头处的波形图可以看出输出随着时间变化的情况。
再经过L2和C2组成的滤波电路后，基本上可以得到平滑稳定的电压曲线（Vcore，现在的P4处理器Vcore=1.525V），这个稳定的电压就可以供CPU“享用”啦，这就是大家常说的“多相”供电中的“一相”。
单相供电一般可以提供最大25A的电流，而现今常用的处理器早已超过了这个数字，P4处理器功率可以达到70~80W，工作电流甚至达到50A，单相供电无法提供足够可靠的动力，所以现在主板的供电电路设计都采用了两相甚至多相的设计。
图2就是一个两相供电的示意图，很容易看懂，其实就是两个单相电路的并联，因此它可以提供双倍的电流，理论上可以绰绰有余地满足目前处理器的需要了。
图2但上述只是纯理论，实际情况还要添加很多因素，如开关元件性能、导体的电阻，都是影响Vcore的要素。
主板各电路工作原理主板是计算机系统的核心部件之一，它起到连接和管理所有硬件设备的作用。
在主板上有不同的电路负责不同的功能，下面将逐一介绍主板各电路的工作原理。
1.电源电路：主板的电源电路主要负责为各个硬件设备供电。
电源电路接受来自电源插座的交流电，通过变压器进行降压，变成适合电脑使用的直流电。
然后，电源电路将电流分配给不同的线路，供应给不同的硬件设备，如处理器、内存、硬盘等。
2.处理器电路：处理器电路是主板上最重要的电路之一，它负责连接处理器和其他相关电路。
当计算机开机时，处理器电路将接收来自BIOS（基本输入/输出系统）的指令，通过总线将数据传递给处理器。
处理器执行指令，并将结果返回给主板。
同时，处理器电路还负责向处理器提供时钟信号，控制处理器的运行速度。
3.总线电路：总线电路是主板上的数据传输通道。
它负责传递来自CPU和其他设备的数据和命令。
总线电路通常包括数据总线、地址总线和控制总线。
数据总线用于传输数据，地址总线用于指定数据在内存中的位置，控制总线用于控制数据传输和处理器的运行状态。
4.内存电路：内存电路负责连接主板和内存模块。
当计算机开机时，内存电路将接收来自处理器的指令和数据，并将其存储在内存模块中。
同时，内存电路还负责从内存中读取数据，并将其传递给处理器进行处理。
内存电路还负责内存模块的时序控制，保证数据在正确的时间被读写。
5.显卡电路：显卡电路是主板上负责连接显卡和其他电路的部分。
显卡电路接收来自处理器的图形数据，并将其转为电信号发送到显示器。
显卡电路也负责控制显卡的工作状态，如分辨率、刷新率等。
6.输入输出电路：输入输出电路是主板上连接输入输出设备的部分。
它包括键盘电路、鼠标电路、USB接口、网络接口等。
输入输出电路负责接收来自输入设备的信号，并将其转为计算机能够处理的数据。
同时，它也负责将计算机的输出数据传送给输出设备。
总之，主板上的各个电路相互协作，协同工作，实现了计算机系统的各项功能。
[指南]台式机主板供电电路主板供电电路当主板开机后，PS-ON变为低电平，从而电源电源开始输出 +3.3V、+5V、+12V 等各路电压为主板供电，主板上常见的供电电路有:内存供电电路，北桥芯片供电电路，南桥芯片供电电路，显卡供电电路，CPU 供电电路，时钟芯片供电电路，共六大电路。
主板供电电路有两种设计方式:一种是调压方式，一种是开关电源控制方式，这两种方式都是为负载提供稳定的直流电和负载所需的足够电流。
主板上的供电都是低压大电流，因此需要专用的供电电路来控制。
主板供电时序:内存供电(VDD-DDR)->北桥芯片供电(VCC-GMCH)->北桥总线电压(VTT-GMCH)->CPU供电(VCORE/VCCP)->显卡供电(VDDQ)->南桥供电->时钟(CLK) 内存供电:3.3V、2.5V、1.8V、1.5V北桥供电:3.3V、2.5V、1.8V、1.5V北桥总线:1.2VCPU 供电:1.75V、1.5V(特殊:0.9V)显卡供电:3.3V、1.5V(特殊:0.8V)南桥:5VSB、3.3VSB、1.5VSB、1.2VSB时钟:3.3V、2.5V老主板的供电时序:CPU->内存->北桥->显卡->南桥->时钟内存供电电路一、SDR 内存 3.3V 供电电路(由稳压器和场管组成的调压式供电电路)，开机后，南桥会输出一个高电平。
SDR内存供电电路图(3.3V)检修流程:1、测内存槽最后一脚(供电脚)有无 3.3V电压，若有则电压正常，如果内存仍检测不过，则考虑电流供给不足，一般是铝电解电容或场管老化或虚焊造成，可直接更换电容或加焊场管。
2、如果电压不正常，则测 1117 的 3 脚有无 5V 输入电压，有则更换1117，如果还不行，则测 1117 的两个分压电阻。
3、如果 1117 的 3 脚无输入，则测 MOS 管(集成)的 S 极有无 5VSB 输入，有则测 G 极有无低电平控制信号，有则更换集成 MOS 管，无则测之前的电阻，更换电阻后仍无输入，则加焊或更换南桥。
电脑主板CPU供电电路原理图解一．多相供电模块的优点1．可以提供更大的电流，单相供电最大能提供25A的电流，相对现在主流的处理器来说，单相供电无法提供足够可靠的动力，所以现在主板的供电电路设计都采用了两相甚至多相的设计，比如K7、K8多采用三相供电系统，而LGA755的Pentium系列多采用四相供电系统。
2．可以降低供电电路的温度。
因为多了一路分流，每个器件的发热量就减少了。
3．利用多相供电获得的核心电压信号也比两相的来得稳定。
一般多相供电的控制芯片（PWM芯片）总是优于两相供电的控制芯片，这样一来在很大程度上保证了日后升级新处理器的时候的优势。
二．完整的单相供电模块的相关知识该模块是由输入、输出和控制三部分组成。
输入部分由一个电感线圈和一个电容组成；输出部分同样也由一个电感线圈和一个组成；控制部分则由一个PWM控制芯片和两个场效应管（MOS-FET）组成（如图1）。
图1单相供电电路图主板除了给大功率的CPU供电外，还要给其它设备的供电，如果做成单相电路，需要采用大功率的管，发热量很大，成本也比较高。
所以各大主板厂商都采用多相供电回路。
多相供电是将多个单相电路并联而成的，它可以提供N倍的电流。
小知识场效应管：是一种单极性的晶体管，最基本的作用是开关，控制电流，其应用比较广泛，可以放大、恒流，也可以用作可变电阻。
PWM芯片：PWM即Pulse Width Modulation（脉冲宽度调制），该芯片是供电电路的主控芯片，其作用为提供脉宽调制，并发出脉冲信号，使得两个场效应管轮流导通。
实际电感线圈、电容和场效应管位于CPU插槽的周围（如图2）。
图2 主板上的电感线圈和场效应管了解了以上知识后，我们就可以轻松判断主板的采用了几相供电了。
三.判断方法1．一个电感线圈、两个场效应管和一个电容构成一相电路。
这是最标准的供电系统，很多人认为：判定供电回路的相数与电容的个数无关。
这是因为在主板供电电路中电容很富裕，所以，一个电感加上两个场效应管就是一相；两相供电回路则是两个电感加上四个场效应管；三相供电回路则是三个电感加上六个场效应管。
SOL-STM-PCICHPS芯片级检测与维修功能板使用说明书中盈创信（北京）科技有限公司目录一、简介 (3)二、SOL-STM-PCICHPS功能板介绍 (3)2.1 功能介绍 (3)2.2 功能板外观及接口说明 (4)2.3 功能板指示灯状态说明 (4)三、功能板电路图及元器件规格 (5)3.1 功能板电路图 (5)3.2 元器件规格表 (5)四、标准故障点设置位置及方法 (6)4.1 故障点设置方法 (6)4.2 故障点设置方案 (7)4.3 故障点设置方法建议 (7)五、料包清单 (7)六、注意事项 (8)七、装箱清单 (8)一、简介中盈创信芯片级检测与维修实训室方案专为芯片级检测与维修实训室设计，实训室设备组件包括芯片级检测与维修功能板、智能检测平台、智能检测平台管理系统。
其中功能板属于实训类消耗品，每一种功能板均为某种设备中某一部分电路的还原及改进，可对功能板进行故障循环的设定及维修。
功能板可以与中盈创信智能检测平台配合，实现功能板的维修前故障检测，维修后维修结果确认，进而与中盈创信芯片级检测与维修实训室管理软件联动，实现课程组织、实验管理、教师及学生管理、成绩管理等功能。
中盈创信芯片级检测与维修实训室方案是各院校组建芯片级检测与维修实训室培养芯片级检测与维修人才的理想选择。
二、SOL-STM-PCICHPS功能板介绍2.1 功能介绍SOL-STM-PCICHPS功能板为电脑主板南北桥供电电路的仿真功能板，能够实现南北桥供电电路工作过程。
2.2 功能板外观及接口说明1、外接连线接口：40PIN的排线接口（与检测平台上端40PIN排线接口相连，用于维修前及维修后检测，维修过程中无需连接。
）2、外接连线接口：40PIN的排线接口（与检测平台下端40PIN排线接口相连，用于维修前及维修后检测，维修过程中无需连接。
）3、SW1按钮4、D4：绿色指示灯5、D1：红色指示灯6、J1：输入10V的直流电源。
主板供电电路设计基础知识
主板的CPU供电电路最主要是为CPU提供电能，保证CPU在高频、大电流工作状态下稳定地运行，同时也是主板上信号强度最大的地方，处理得不好会产生串扰cross talk效应，而影响到较弱信号的数字电路部分，因此供电部分的电路设计制造要求通常都比较高。
简单地说，供电部分的最终目的就是在CPU电源输入端达到CPU对电压和电流的要求，满足正常工作的需要。
但是这样的设计是一个复杂的工程，需要考虑到元件特性、PCB板特性、铜箔厚度、CPU插座的触点材料、散热、稳定性、干扰等等多方面的问题，它基本上可以体现一个主板厂商的综合研发实力和经验。
主板上的供电电路原理
图1
图1是主板上CPU核心供电电路的简单示意图，其实就是一个简单的开关电源，主板上的供电电路原理核心即是如此。
+12V是来自ATX电源的输入，通过一个由电感线圈和电容组成的滤波电路，然后进入两个晶体管（开关管）组成的电路，此电路受到PMW Control（可以控制开关管导通的顺序和频率，从而可以在输出端达到电压要求）部分的控制输出所要求的电压和电流，图中箭头处的波形图可以看出输出随着时间变化的情况。
再经过L2和C2组成的滤波电路后，基本上可以得到平滑稳定的电压曲线（Vcore，现在的P4处理器Vcore=1.525V），这个稳定的电压就可以供CPU“享用”啦，这就是大家常说的“多相”供电中的“一相”。
单相供电一般可以提供最大25A的电流，而现今常用的处理器早已超过了这个数字，P4处理器功率可以达到70~80W，工作电流甚至达到50A，单相供电无法提供足够可靠的动力，所以现在主板的供电电路设计都采用了两相甚至多相的设计。
图2就是一个两相供电的示意图，很容易看懂，其实就是两个单相电路的并联，因此它可以提供双倍的电流，理论上可以绰绰有余地满足目前处理器的需要了。
图2
但上述只是纯理论，实际情况还要添加很多因素，如开关元件性能、导体的电阻，都是影响Vcore的要素。
实际应用中还存在供电部分的效率问题，电能不会100%转换，一般情况下消耗的电能都转化为热量散发出来，所以我们常见的任何稳压电源总是电气元件中较热的部分。
要注意的是，温度越高代表其效率越低。
这样一来，如果电路的转换效率不是很高，那么采用两相供电的电路就可能无法满足CPU的需要，所以又出现了三相甚至更多相供电电路。
不过这也带来了主板布线复杂化，如果此时布线设计不是很合理，就会产生影响高频工作的稳定性等一系列问题。
目前在市面上见到的主流主板产品有很多采用三相供电电路，虽然可以供给CPU足够动力，但由于电路设计的不足，使主板在极端情况下的稳定性会在一定程度上受到限制。
如要解决这个问题必然会在电路设计布线方面下更大的力气，而成本也随之上升，真正在这方面设计出色的厂商寥寥无几。
从概率上计算，每个元件都有一个“失效率”的问题，用的元件越多，组成系统的总失效率就越大。
所以供电电路越简单，越能减少出问题的概率。
三相供电比两相供电更稳定吗？
大家可能对以下问题感到兴趣：提供三相供电的主板比起提供两相供电的主板更稳定吗？答案是，不一定。
道理很简单：其一，提供三相供电电路设计的主板厂商电路设计水平未见得就很高；其次，一个好的主板设计厂商，其研发工程师为了避免放置数量太多元件在主板上产生不必要干扰，而采取最简洁、最稳定的两相供电电路设计，华硕就是其中之一。
今后随着处理器的速度提高，两相供电大限将至，肯定会无法满足需要，我想到时像华硕这样注重产品稳定性的大厂一定也会采用三相甚至更多相的设计。
图3
图3是华硕P4G8X主板中的处理器供电部分，他们沿用了一贯的设计思路，在别的生产者大多采用三相供电来支持3GHz以上处理器的时候，华硕仍然在大部分产品中使用两相供电来满足CPU需要，可见其高超的设计和制造水平带来高效率的两相供电电路的优秀性能。
图上用L1、L2和C1、C2简单表示了与前面示意图中相对应部分的电感和电容。
两相供电电路为了给CPU提供足够的电力，就需要高效率，为了通过大电流，电路中使用了相应的元件。
如图3中的L1部分，+12V输入部分采用约1.5mm直径的材料绕制的电感（L1），其横截面积可以使它在通过较大电流的时候不会过热。
而L2处两个电感都采用3股直径1mm的材料绕制，提供了更大的横截面积，这样，电流在通过电感时的损耗可以降低到最小。
其他厂商在此处大多使用单根材料绕制，那样会产生更多电力损耗，引起电感发热。
刚才介绍了电感部分，同样主板上面的铜箔也是关键的导体部分。
铜箔相对比较薄，横截面较小，如果电流通过横截面较小的铜箔则容易引起损耗从而产生高热。
为了解决这一困扰，华硕的工程师在多层PCB 板电源供给部分的每一层都采用了整块铜箔的设计，至少4层铜箔组成了导体，可以提供足够的横截面积供电流通过。
在图4中用白线划出的部分就是整块铜箔的形状，PCB电路板中间层的铜箔也是如此。
图5
图5是主板背面，为CPU供电电路部分的整块铜箔，在上面还可以看到附加的锡条（铜箔面上焊了一层金属锡），这也是为增加横截面积而设计的。
采用上述工艺之后，电流到CPU的通路就会畅通无阻，电能损耗几乎可以忽略。
影响供电效率的因素只剩下电源电路中的发热大户——开关管了，开关管的转换效率成了供电电路性能的关键。
转换效率低，被损耗的电能就会转化成热量，效率越低发热越大，温度越高对系统的稳定性的影响越大。
所以我们常常看到很多主板上面的供电电路部分安装了散热片，那就是用来解决这个问题的。
但是转换效率依然无法改变，因而很可能引起CPU供电不足，因为电能都消耗在发热上了，这时候就会出现两相电源无法满足需要的情况。
倘若增加成三相电源，虽然CPU供电可以解决，却带来更大的发热量、更复杂的电路，这对系统的稳定性影响可想而知。
虽然通过优秀的设计和布线可以达到一定的稳定性，但是由于生产厂商技术水平参差不齐，满足后者恐怕也勉为其难，复杂不等于优秀！
我们在所有华硕主板上看到的开关管都平躺在主板上面，和铜箔紧密焊接，铜是热的极佳导体，根据计算，这种制造工艺每2cm2的主板面积可以提供4~5W的散热能力，这个数值相对CPU几十瓦的功率来说微不足道。
因此只要采用高效的开关管，使用两相设计就可以满足需要，自身损耗产生的少许热量足以借助主板散发，一举两得，不仅大大简化了电路，同时带来有极好的稳定性，在此设计方面华硕确实表现出世界一流的风范：不计成本地使用高效开关管，没有令人眼花缭乱的复杂设计，简单却具有优秀的稳定性！同时简单的电路设计让超频时的稳定性更加明显。
电容的误区
关于电源部分电容的使用，现在很多电脑爱好者对它的争论涉及用料和容量的最多。
很多人觉得材料越高级越好，容量越大越好，导致很多厂商为了迎合这
种心意，在元件用料上面大做文章，其实他们走入了一个误区，对电容的使用应该是够用就好！！
过高规格电容会增加成本，最后还是消费者多掏钱。
容量过大会使电容的体积变大，成为电路设计中的绊脚石，同时增加了成本，还影响空气流动和散热。
我们知道电解电容中包含有电解液成分，电解液干枯的时候也就是电容寿终正寝的时候。
电容在金属外壳的密封下，可以延长电解液干枯的时间，这就是电容的寿命。
这个时间还受工作温度的影响，实验证明环境温度每升高10℃，电容的寿命就会减半。
为了确保使用高品质的电容，华硕对每一批电容元件进行了抽样检测，75℃环境下运行5000小时通过测试后，才可以使用同一批元件，从而保证了元件可靠性，这些工作消费者看不到，但华硕确实考虑得很周全。
最后还有一点，很多人看到有些厂商在主板上电源电路标出的电容部分并没有安装电容（图4中可以看到），会认为是偷工减料，其实这可不一定是完全正确的想法。
芯片组厂商在提供推荐电路的时候确实在相应位置设计了电容，但是以华硕而言，研发工程师可以选择最佳的元件，并依据多年研发经验来改善电路设计，以达到最佳性能。
此时，原有的过多元件就不再需要了，而且去掉这些元件还可以在一定程度上增加空气流通能力，产生更好的散热效果，所以就留下了空位。
