多联机空调系统调试培训讲义[可修改版ppt]

拨码开关设定
3
拨码开关
拨码开关
对比：H-LINK和HLINK II的系统号设定有什么区别？
思考题：容量拨码开关如果设定错误了会出现什么故障？
拨码开关
注意：DSW4的4#键什么时候用？起什么作用？
变频压缩机屏蔽方法：
1、PCB1上的DSW5的1#键→ON 2、变频控制板PCB2上的DSW1的1#键 →ON 3、把压缩机的电源线拆下，单独绝缘
多联机空调系统调试培训讲义
培训内容安排
1. 产品介绍与系统设计介绍 2. 调试目的 3. 拨码开关设定 4. 系统与电气图介绍 5. 调试前确认事项 6. 参数点检 7. 参数分析 8. 有线遥控器功能介绍 9. 中央控制器使用介绍
产品介绍与系统设计
1
xx多联机FSN6Q系列
型号：RAS-224～1500FSN6Q
调试主要检验以下几个方面：对产品质量进行检查：
由于机器在运输、搬运、安装等过程中，不可避免的振动、碰撞、冲击等以及一些的人为因素，可能对产品质量造成一定的二次损坏。所以，要在安装完成后，对产品的质量进行确认。对安装工程质量进行确认：对设备的安装、系统的安装、配线等进行检查确认。对空调系统的试运转状态进行确认：试运行中是否有不良现象各项参数是否正常室内外机是否有振动、噪音等异常现象系统设计是否合理室内参数是否能达到设计要求对客户进行培训：基本操作、注意事项、故障的简单处理方法等
产品介绍
20HP～54HP由2-3个模块组合而成
FSN6Q系列室外机组合表
产品介绍
xx多联机室内机系列
产品介绍
产品介绍
接驳容量 = 50%~130%
注意：不同容量配比，影响冲注制冷剂量

【精编】多联机产品培训教材

动定涡旋盘之间通过压差密封，排气泄露更小，输气系数更高。
电机采用集中缠绕设计，比常规分布卷缠绕电机节能效率更高，省电达25%。
直流变频技术
新压缩腔结构提高中频段性能
新直流电机（集中卷）提高低频性能
永磁同步电机
直流变频技术
利用感应磁力旋转（需要交流电）
利用磁铁引力旋转（需要直流电）
便利的工程安装
五面出管设计，降低工程安装成本
五面出管设计，使机组在工程安装时连接管的安装方向选择做到最大化，降低了工程安装的难度，提高了工程安装效率，降低了工程安装的人工操作成本。
便利的工程安装
超长冷媒配管
单管最长可达150m；内外机落差可达50m；内机间落差可达15m。
排气管
排气管进气管
进气管
膨胀＋过滤＋离心
均油管
回
回
油
油
管
管
均油管
25~45kw的机组只有一个油分，不存在均油管
‖
油分离效率99％
油平衡技术
1.新一代回油控制
独创压缩机储油控制技术
格力新一代回油控制技术植入了压力控制回油技术，通过压力控制，强制回油，有效控制系统的回油和各个压缩机的储油状态，大大提高了压缩机的运行寿命。
传统控制方式
180°正弦波直流驱动
30° 120° 60° 120°
120° 矩形波
电流电压
180° 正弦波
180° 电流电压
智能控制技术
智能分配控制技术
当负荷大于当前运行模块总能力75%能力时，增加一台模块运行，各模块按比例输出能力；当负荷小于当前运行模块总能力40%能力时，减少一台模块运行，各模块按比例输出能力。

多联机空调系统调试培训

调试前确认事项
➢ 检查室外机是否有03、05、31、35等故障代码出现
➢ 通过室外机点检查看室内机的连接情况是否正常？室内机的连接容量、连接数量。如果有多台室内机共用一个有线遥控器时，确认有线遥控器的连接是否正常？
➢ 确认室外机截止阀都全部打开。 ➢ 所有检查完毕后将室外机拨码开关DSW4中“压
③设定机组的选择
01：功能选择 02：输入输出设定
按温度调节键，选择要设定的室内机地址，〔点检〕键确认
有线遥控器功能
④设定项目的选择
按时间设定键，选择设定的项目
⑤设定内容的变更
每按一下〔点检〕键，设定内容变化一次
按〔复位〕键设定完成
说明：1、设定过程中要中止设定，按复位键返回通常模式 2、在④和⑤状态下，要设定其他室内机时，直接按温度调节键选择要设定的室内机
参数记录方法：
1、通过室外机的点检
通过室外机点检的方法
请看演示录像
调试程序
通过室内机有线遥控器的点检
1. 按下“点检” 超过3秒钟，显示室内机系统号地址号以及上一次故障代码
2. 按下“点检”，进入检测模式一 3. 在，检测模式一的状态下，按下“点检”
超过3秒钟再次显示室内机系统号地址号 4. 按下“点检”进入检测模式二 5. 按下“点检”，退出检测模式
中央控制器的登录
•室内机台数在16台以下 •室内机台数在16台以上
一、室内机台数在16台以下根据室内机的地址自动进行机组登录注意：室内机的地址不能重复设定
TG-Ti＜-5时为正常
传感器不良电子膨胀阀全关锁死气流短路
传感器不良电子膨胀阀全关锁死或微开气流短路
制热试运转
1. 室外环境干球温度是否小于15℃ 。 2. 确保电源电压在正常范围内且相序正确。 3. 通过室外或室内进行制热试运转，通过室外机进行试运行时，设定室

东芝注塑机操作培训课件

保压切换方法射速设定
保压切换选择区
射速制御方法
保压段数设定区
射座后退时间设定
保东压芝注制塑御机操方作法培训
射压段数设定
东芝机操作说明
射出计量画面
计量画面
背压速设定区
东芝注塑机操作培训
背压设定区自动减压（速）设定区
东芝机操作说明
关模设定区开模设定区顶针设定区
开关模画面
东芝注塑机操作培训
东芝机操作说明
东芝机操作说明

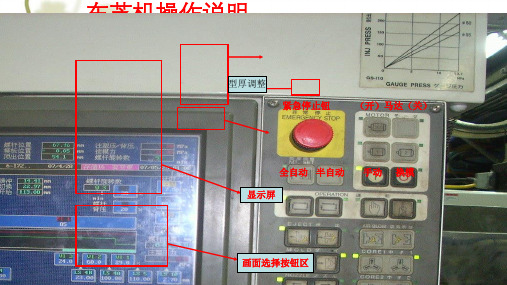

型厚调整
紧急停止钮
（开）马达（关）
全自动半自动显示屏
手动换模
画面选择按钮区
东芝注塑机操作培训
东芝机操作说明
（退）顶针（进）
开模关模（退）中子1（进）
座进座退（退）中子2（进）
东芝注塑机操作培训
东芝机操作说明
射出熔胶（退）中子3（进）
东芝注塑机操作培训自动运转钮
东芝机操作说明
熔胶设定东动芝作注塑选机择操作培训
计量位置射压监测值清洗次数计时设定
料管温度模具温度
画面选择按钮区
东芝注塑机操作培训
警报清除设定开关画面省电
东芝机操作说明
监控区
温度画面
冷间起动防止
实测显示区
温度设定区
东芝注塑机操作培训
保温切换
东芝机操作说明
射出计量画面
射出设定区保压设定区
熔胶设定区松退位置
实测显东示芝区注塑机操作培训
时间设定区
东芝机操作说明
射出设定画面
监测画
射出熔胶监测区
东芝机操作说明
监测管理画面
监测基准设定区
东芝注塑机操作培训

东芝卖点培训资料精品PPT课件

21
8
第二章可靠卓越的品质保证
• 多媒体快捷键组
轻触式柔感多媒体键随意启动精彩影音
• 稳压充电USB端口
在系统待机或者休眠状态下，通过USB端口为您的手持移动设备充电, 如：PSP、手机、数码相机、MP3、数码伴侣等东芝市面上所有销售的Montevina机器,所有的BIOS版本均大于V1.4，所以固件上都支持关机充电，只要系统开机后，在开始—TOSHIBA—实用软件—TOSHIBA Assist— USB—Enable1 设好重启过后就可以了
18
第四章贴心完善的服务体系
唯一获此殊荣的笔记本品牌厂商
19
选择 TOSHIBA
选择领先科技
谢谢大家 !
Any suggestions and comments? 林福铭 Tel: Email:
为方便学习与使用课件内容，课件可以在下载后自由调整
