第四章 透镜及其应用 复习提纲

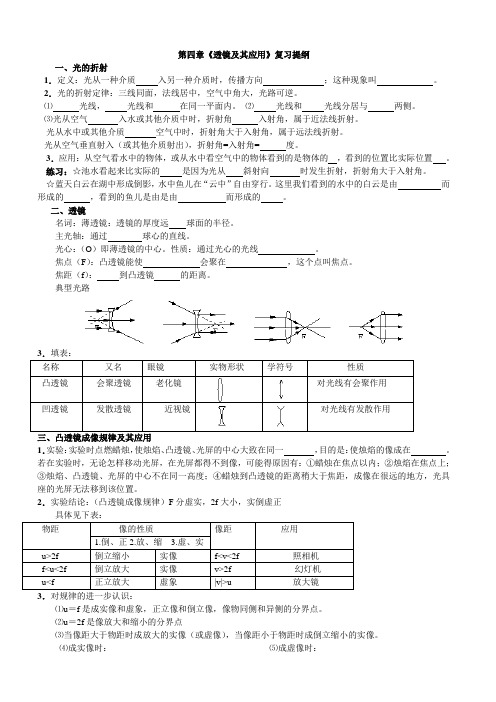

第四章《透镜及其应用》复习提纲一、光的折射1．定义：光从一种介质入另一种介质时，传播方向；这种现象叫。

2．光的折射定律：三线同面，法线居中，空气中角大，光路可逆。

⑴光线，光线和在同一平面内。

⑵光线和光线分居与两侧。

⑶光从空气入水或其他介质中时，折射角入射角，属于近法线折射。

光从水中或其他介质空气中时，折射角大于入射角，属于远法线折射。

光从空气垂直射入（或其他介质射出），折射角=入射角= 度。

3．应用：从空气看水中的物体，或从水中看空气中的物体看到的是物体的，看到的位置比实际位置。

练习：☆池水看起来比实际的是因为光从斜射向时发生折射，折射角大于入射角。

☆蓝天白云在湖中形成倒影，水中鱼儿在“云中”自由穿行。

这里我们看到的水中的白云是由而形成的，看到的鱼儿是由是由而形成的。

二、透镜名词：薄透镜：透镜的厚度远球面的半径。

主光轴：通过球心的直线。

光心：（O）即薄透镜的中心。

性质：通过光心的光线。

焦点（F）：凸透镜能使会聚在，这个点叫焦点。

焦距（f）：到凸透镜的距离。

典型光路三、凸透镜成像规律及其应用1．实验：实验时点燃蜡烛，使烛焰、凸透镜、光屏的中心大致在同一，目的是：使烛焰的像成在。

若在实验时，无论怎样移动光屏，在光屏都得不到像，可能得原因有：①蜡烛在焦点以内；②烛焰在焦点上；③烛焰、凸透镜、光屏的中心不在同一高度；④蜡烛到凸透镜的距离稍大于焦距，成像在很远的地方，光具座的光屏无法移到该位置。

2．实验结论：（凸透镜成像规律）F分虚实，2f大小，实倒虚正具体见下表：3．对规律的进一步认识：⑴u＝f是成实像和虚象，正立像和倒立像，像物同侧和异侧的分界点。

⑵u＝2f是像放大和缩小的分界点⑶当像距大于物距时成放大的实像（或虚像），当像距小于物距时成倒立缩小的实像。

⑷成实像时：⑸成虚像时：四、眼睛和眼镜1．成像原理：从物体发出的光线经过晶状体等一个综合的凸透镜在视网膜上行成 ， 的 ，分布在视网膜上的视神经细胞受到光的刺激，把这个信号传输给大脑，人就可以看到这个物体了。

透镜及其应用知识点总结一、 透镜的基本概念及性质透镜、凸透镜、凹透镜主光轴：两个球面所在球的球心的连线光心（O ）：主光轴上的一个特殊点，（性质：通过光心的光线传播方向不改变）。

即薄透镜的中心。

注意：引出第一条特殊光线焦点（F ）：平行于主光轴的入射光线经凸透镜折射后，会聚于主光轴上一点，这个点叫焦点。

注意：引出第二条特殊光线根据光的折射光线可逆性，引出第三条特殊光线。

焦距（f ）：焦点到凸透镜光心的距离。

延伸：透镜越厚，折光能力越强，焦点离光心越近，焦距越小。

二、透镜光学作图（三条特殊光线）①过光心的光线传播方向不改变；②平行于主光轴的入射光线，经凸透镜后经过焦点；经凹透镜折射后发散，发散光线的反向延长线过异侧虚焦点（由此也说明：凸透镜对光线有会聚作用，凹透镜对光有发散作用）；③过焦点的入射光线经凸透镜折射后平行于主光轴；对着异侧虚焦点入射的光线经凹透镜折射后平行于主光轴。

三、凸透镜成像规律：⑴u ＝f 是成实像和虚像，正立像和倒立像，像物同侧和异侧的分界点。

-----（一倍焦距分虚实） ⑵u ＝2f 是放大像和缩小像的分界点。

----------------------------------（二倍焦距分大小） ⑶当像距大于物距时成放大的实像，当像距小于物距时成倒立缩小的实像。

凸透镜成像口诀：实像倒立异侧，虚像正立同侧。

一倍焦距分虚实，二倍焦距分大小。

成实像时，物像同向，物距像距“此消彼长”，物近像远像变大。

成虚像时，物像同向，物距像距同增同减，物近像近像变小。

像距大于物距成放大像。

延伸：1、无论虚实，像物同向，像距越大像越大。

2、物距远远大于焦距时，像距近似等于焦距。

3、进一步加深理解：凸透镜成像动态分析-------像距与物距的关系：成实像时成虚像时：像与物移动方向相同（物距变大，像距变小；物距变小，像距变大）-------（像物同向）像的大小变化与像距的变化情况成正比（像距变小，像也变小；像距变大，像也变大）--（像距越大像越大）四、凸透镜的应用：（1）照相机：原理：①物体到透镜的距离（物距）大于二倍焦距，成倒立、缩小的实像；使用：②要使像变大，应该让透镜靠近物体，远离胶卷（2）投影仪：平面镜的作用：①投影仪上方的平面镜的作用是改变光的传播方向；原理：②物体到透镜的距离（物距）大于一倍焦距、小于二倍焦距，成倒立、放大的实像；使用：③要使像变大，应该让透镜靠近物体（在焦点之外，靠近焦点），远离屏幕（3）放大镜：原理：①放大镜到物体的距离（物距）小于一倍焦距，成放大、正立的虚像；使用：②要让物体更大，应该让放大镜远离物体；（在焦点之内，靠近焦点）五、粗略测量凸透镜焦距的方法—---太阳光聚焦法：使凸透镜正对太阳光（太阳光是平行光，使太阳光平行于凸透镜的主光轴），下面放一张白纸，调节凸透镜到白纸的距离，直到白纸上光斑最小、最亮为止，然后用刻度尺量出凸透镜到白纸上光斑中心的距离就是凸透镜的焦距。

第四章透镜及其应用——章复习讲评
复习讲评课张长庚
【教学目标】
1．知识与技能
（1）通过对本章节知识结构的总结，分析和评价，使学生对本章节的内容有比较全面
了解
（2）进一步的理解凸透镜成像规律及其在生活中的应用
2．过程与方法
（1）通过对知识结构的观察和分析，并自行得出评价标准，提高了学生的观察能力，
和对信息进行分析、整理、加工、应用的能力。

（2）根据观察结果，进行分析，提出有针对性的建议和意见。

（3）通过对成像规律的分析，尝试解决生活中的一些实际问题。

3．情感态度与价值观
（1）通过对成像规律的应用，乐于将所学的物理知识应用到自然现象和日常生活中，
去探索其中的奥妙。

（2）通过课外知识的引导，领略自然现象的美妙。

【教学难点】
理解凸透镜成像规律及其在生活中的应用
【教学准备】
复习书上的知识
【教学过程】
请同学们分成小组讨论一下我
们学习的知识点，并小结一下：
（分组，讨论，回答）
课堂练习：
学苑新报15期——四个考点及
其例题。

《透镜及其应用》复习提纲1、凸透镜：凸透镜对光有作用，它有个焦点。

焦点用表示，焦距用表示。

经过凸透镜的四条特殊光线：（画图）2、凹透镜：凹透镜对光有作用，它有个焦点。

经过凹透镜的三条特殊光线：（画图）3、凸透镜成像实验：（1）实验时点燃蜡烛，使大致在同一高度，目的是：（2）若在实验时，无论怎样移动光屏，在光屏都得不到像，可能得原因有：①②③（3）若发现光屏上的像太靠上，则应将光屏向____,或蜡烛向_____,或透镜向______调节.一倍焦距分____ 二倍焦距分____。

像的大小_____定，像儿跟着______跑。

（6）实像：___立，____侧，物近像____________虚像：___立，____侧, 物近像____________（7）不论实像还是虚像，物体离焦点越近像越，像距。

（8）成实像时，像距____物距，像是的像距____物距，像是的像距____物距，像是的（9）“倒立的实像”是相对于物来说的，像与物（10）照相机的调节：要使像变大，应（11）投影仪的调节：要使像变大，应（12）放大镜的调节：要使像变大，应将放大镜（13）A.物体距透镜的距离为30厘米时，光屏上成倒立放大的像，则焦距范围为___________B光屏距透镜的距离为30厘米时，光屏上成倒立放大的像，则焦距范围为___________凸透镜成像规律练习1．下列关于凸透镜成像特点的说法中，错误的是（）A．实像都是倒立的，虚像都是正立的B．缩小的都是实像，放大的都是虚像C．缩小的像都是倒立的，放大的像可能是正立的，也可能是倒立的D．实像和物体分别在凸透镜的两侧，虚像和物体在凸透镜的同一侧2．把一个凸透镜对准太阳光，可在距凸透镜20cm处得到一个最小最亮的光斑，若将一个物体放在此透镜前30cm处，可在凸透镜的另一侧得到一个（）A．倒立、放大的实像 B．倒立、缩小的实像C．正立、放大的虚像 D．正立、缩小的实像3、在利用蜡烛研究凸透镜成像的实验中，凸透镜的焦距是10㎝，点燃的蜡烛放在距凸透镜20㎝处，在凸透镜另一侧的光屏上观察到了蜡烛清晰的像，这个像一定是（）A．倒立、等大的实像 B．倒立、缩小的实像C．正立、放大的虚像 D．正立、等大的实像4．某同学拿着一个凸透镜正对着太阳光，用一张白纸在透镜的另一侧来回移动，得到一个最小、最亮的光斑，测得此时光斑到透镜光心的距离是6㎝，该同学用此透镜观察较小的文字时，看到了正立的较大的字，则较小文字到透镜的距离（）A．等于12㎝ B．大于6㎝小于12㎝ C．小于6㎝ D.大于12㎝5．某凸透镜焦距是10cm，将物体放在离焦点5cm的地方，所成的像（）A．一定是实像 B.一定是虚像C.一定是放大的像D.一定是缩小的像6．在探究凸透镜成像规律的实验中，已知凸透镜焦距为10cm，当光屏上成一缩小、倒立的烛焰的像时，烛焰（蜡烛）与凸透镜的距离（）A．大于20㎝ B．大于10㎝且小于20㎝ C．小于10㎝ D．等于20㎝Ｂ是物体ＡＢ经过凸透镜所成的像，如图所示的情景中，正确的是7．Ａ１（）8．在用焦距为10cm的凸透镜来探究成像规律的实验中．(1)如图所示，将蜡烛、凸透镜、光屏依次放在光具座上．点燃蜡烛后，调节凸透镜和光屏的高度，使它们的中心与烛焰中心大致在同一高度．其目的是使像成在_________________．(2)当烛焰距凸透镜15cm 时，移动光屏，可在光屏上得到一个清晰的倒立、_______(选填“放大”或“缩小”)的实像．9．小明利用一未知焦距的凸透镜探究透镜的成像规律，进行了如下操作并得到了相关结论．请你将空缺部分补充完整。

第四章 透镜及应用复习提纲及典型例题1、2、透镜三条特殊光线34近视眼只能看清近处的物体，看不清远处的物体远视眼只能看清远处的物体，看不清近处的物体，折光能力太，或者眼球在前后方向上太长，来自远处某点的光会聚在，折光能力太，或者眼球在前后方向上太扩大短，来自近处某点的光还没7、凸透镜成像实验（1）、在凸透镜成像规律的实验中，从左向右依次放置蜡烛、凸透镜、光屏。

（2）、调整烛焰的中心、凸透镜的中心、光屏的中心在同一高度。

这样做的目的是使像呈现在光屏中央（3）、若在实验时，无论怎样移动光屏，在光屏都得不到像，可能得原因有：①蜡烛在焦点以内；②烛焰在焦点上③烛焰、凸透镜、光屏的中心不在同一高度；④蜡烛到凸透镜的距离稍大于焦距，成像在很远的地方，光具座的光屏无法移到该位置。

（至少背其中的两条）（4）、如果凸透镜被遮挡住一部分（落一只苍蝇），凸透镜对光的作用不变，仍是像，只是像变了8、实像和虚像的区别①实像是由实际光线_______而成的像；虚像不是由实际光线会聚而成的像，而是由实际光线的___________会聚而成的像。

②实像既可用________，又可用眼睛看到；虚像不能用______，而只能用眼睛看到。

第四章透镜及应用典型例题1、请将如图中的光路图补画完整。

2、如下左图画出了光线通过某一透镜前后光线的方向，请在图中虚线框内画出相应的透镜.3、在如上右图所示中，完成光线从左边射向凸透镜折射后，再射向凹透镜折射后的光路。

4、照完集体相后，要给站在其中的小亮拍单人照，当小亮的位置不变动时，应将（）A:照相机向后移动并镜头前伸B:照相机向前移动并镜头前伸C:照相机向后移动并镜头后缩D:照相机向前移动并镜头后缩5、小明在探究凸透镜成像规律时，发现无论怎么调节光屏，都不能在光屏上得到清晰的像，你分析原因可能是____________________________________________；经调整后，距透镜30cm的光屏上得到一等大的像，则该透镜的焦距是_______,若想在光屏上得到一放大的像，应将物体_________透镜，同时光屏要_________透镜(填靠近或远离)，生活中________就是根据这一原理制成的。

《透镜及其应用》复习提纲1、2．中间____边缘_____的透镜叫凸透镜; 中间____边缘_____的透镜叫凹透镜.透镜上通过两个球心的_________叫主光轴,简称_______.透镜的中心叫________。

3．凸透镜对光线有_______作用, 凹透镜对光线有_______作用。

4．凸透镜能使平行于主光轴的光会聚在一点,这点叫做_______，用字母_____来表示。

凸透镜有___个____焦点,它们关于光心________,凹透镜有___个____焦点。

5．焦点到光心的距离叫做______,用字母_____来表示。

焦距的长短反映了凸透镜____________的强弱,焦距越短,会聚作用越______(即光线通过后偏折越厉害)。

6．三种特殊光线:(1)过光心的光线__________传播方向;(2)平行于主轴的光线经折射后过_______,对凹透镜来说,是折射光线的反向延长线过________;(3)过焦点的光线经折射后与主轴______,对凹透镜来说,延长线过焦点的光线,折射后与主轴_______。

7．凸透镜成像规律及其应用物距像距像的性质应用U>2fU=2f2f>U>fU=fU<f（1）________是实像与虚像的分界点；（2）______________是放大与缩小的分界点。

（3）凸透镜所成的实像一定是_____立的,所成的虚像一定是______立的；（4）凸透镜成实像时，像和物一定在透镜的_______侧;成虚像时, 像和物一定在透镜的_______侧,且像是被_______的。

8．小孔成像、平面镜成像和凸透镜成像的比较光学元件成像原理像的性质小孔平面镜凸透镜9．平面镜与凸透镜成虚像的比较光学元件成虚像的条件虚像的特点平面镜凸透镜10．眼球好象一架___________,晶状体和角膜的共同作用相当于一个__________,它把来自物体的光会聚在___________上,形成物体的像,视网膜上的________________受到光的刺激,把这个信号传输给_________,我们就看到了物体。

物理讲学稿〔二十一〕年级：八内容：?五透镜及其应用?复习提纲课型：复习应用一【透镜及其应用复习提纲】1、名词：薄透镜：透镜的厚度远小于球面的半径。

主光轴：通过两个球面球心的直线。

光心：〔O〕即薄透镜的中心。

性质：通过光心的光线。

焦点〔F〕：凸透镜能使跟主光轴平行的光线会聚在主光轴上的一点，这个点叫。

焦距〔f〕：到凸透镜的距离。

2、典型光路3、填表：4 实验：实验时点燃蜡烛，使大致在同一高度，目的是：使烛焰的像成在。

假设在实验时，无论怎样移动光屏，在光屏都得不到像，可能得原因有：①②③5 照相机利用了凸透镜成的性质；投影仪利用了凸透镜成的性质，投影仪上的平面镜的作用是；放大镜利用了凸透镜成的性质。

6实像是由而成，用光屏承接，也能用眼睛直接看到；虚像是由而成，用光屏承接，能用眼睛直接看到。

7 、实验结论：〔凸透镜成像规律〕F分虚实,2f分大小,实倒虚正,具体见下表:物距像的性质像距应用倒、正放、缩虚、实u>2ff<u<2fu<f |v|>u8、对规律的进一步认识：⑴u＝f是成实像和虚像，正立像和倒立像，像物同侧和异侧的分界点。

⑵u＝2f是像放大和缩小的分界点⑶当像距大于物距时成的实像〔或虚像〕，当像距小于物距时成实〔物近像远像变大〕9 和共同作用相当于一个凸透镜，它把来自物体的光会聚在上，视网膜相当于来接受物体的像。

人的眼睛是靠调节晶状体的程度，改变而获得清晰的像。

10 近视眼的产生是由于晶状体，它的折光能力，或者眼球在前前方向上，而造成的。

这样的眼睛应配戴透镜的眼镜。

11 远视眼的产生是由于晶状体，它的折光能力，或者眼球在前前方向上，而造成的。

这样的眼睛应配戴透镜的眼镜。

12 显微镜镜筒的两端各有一组透镜，每组透镜的作用都相当于一个，物体经物镜成像，这个像在经过目镜成像。

13 有一种望远镜是由两组凸透镜组成，物镜的作用是使远处的物体在附近成的像，这个像在经过目镜成的像。
