第四章 透镜及其应用

凹 透 镜
F
O
请指出凹透镜的光心、焦点、焦 距分别在什么位置
练一练：完成下列光路图
F
F
F
F
思考：给你一个点光源，如何利用 凸透镜获得平行光？依据是什么？
凸透镜的三条特殊光线和凹透镜的 三条特殊光线
F F F F
四、探究透镜的奥秘

使一束激光射向三棱镜， 观察并在图中作出这束光 在镜中和离开棱镜后的路 径
本节课你有哪些收获?
1、知道了透镜可以分为凸透镜和凹透镜.
2、辨别凸透镜和凹透镜的方法
3、凸透镜对光有会聚作用,凹透镜对光有 发散作用的奥秘.
作业:
完成课时作业本
方法一:“摸” 。通过比较透镜中央和边缘的厚薄 加以辨别。 方法二:“看”。通过透镜去观察近处物体，看它 成的像是放大还是缩小加以辨别。
×
方法三:“照”。通过透镜对平行光线是会聚还是 发散加以辨别。
请你思考一下，这几种方法是不是都可行？
三、透镜的光学性质
主光轴
O
F
f
凸 透 镜 主光轴：通过光心且垂直于透镜平面的直线。 光心(o)：透镜的中心。 焦点(F)：平行于主光轴的平行光通过透镜后会聚于一点。 焦距(f)：焦点到光心的距离。
试一试:让一束平行光正对着凸透镜,观
看发生的现象. 让一束平行光正对着凹透镜,观看发生 的现象.
试着画一画它们的光路图
实验结论
凸透镜对光有会聚作用,所以凸透 镜又叫会聚透镜.
凹透镜对光有发散作用,所以凹透 镜又叫发散透镜.
凸透镜对光线的作用
透镜对光线的作用
凸透镜对光线有会聚作用
讨论与交流
你有几种简易的方法,辨别某一透镜是凸 透镜,还是凹透镜?

第四章透镜及其应用典型题1、插入水中的筷子，在水中部分斜看起来向变弯折，装了水的桶底看起来变，都是由于光从射向时发生折射的缘故。

2、站在水池边看水中的鱼，看到的鱼的位置比鱼的实际位置偏，这是由于光的造成的．3、面镜和透镜都能用来成像，但它们的成像原理不同，面镜是根据光的规律成像，而透镜是根据光的规律成像。

4、一束光在玻璃和空气的界面上发生反射和折射时，它们的光路图如图所示，其中________是界面，________侧是玻璃，________是入射光线，________是反射光线，________是折射光线。

5、如图所示，是光在水面的反射、折射情况，NN′为法线，图中反射光线是_______，折射光线是_______，入射角是∠________，折射角是∠_____。

6、一束光线从空气中斜射入某透明介质上，在界面上发生了反射和折射．已知入射光线与界面的夹角是34°，反射光线与折射光线垂直，则反射角为角，折射角为．7、某同学在测量自己的体温时，分别沿A、B、C、D方向(如图)观察读数，其中沿方向观察是正确的．这是因为体温计在设计时应用了．8、用汽枪射击池水中的鱼，为提高命中率，在射击时应瞄准（）A．看到的鱼 B．看到的鱼的上部C．看到的鱼的下部 D．看到的鱼的左边9、如图所示，人眼在A处看见河里B处有一条鱼，若从A处射出一束激光，要使激光能照射到鱼的身上，则激光应向哪一点射出（）A. B点B. B点上方C. B点下方D. B点左方或右方10、如图所示，一束光线斜射人容器中，在O处形成一光斑。

在向容器里逐渐加满水的过程中，光斑将( )A．向左移动后静止B．向右移动后静止C．先向左移动，后向右移动D．仍在原来位置11、小华用透镜会聚太阳光，在处可以点燃火柴；把光源放在凸透镜的处，通过凸透镜后成为一束平行光线．12、关于透镜对光的作用的讨论，正确的是（）A．跟主光轴平行的光线通过凸透镜会聚在焦点上B．凸透镜能使会聚光线提前会聚C．跟主光轴平行的光线通过凹透镜成发散光线D．凹透镜能使会聚光线延后会聚.13、一束光线经过凸透镜折射后，则（）A．一定是平行光束 B．一定是会聚光束 C．一定是发散光束 D．一定你原来靠近主光轴14、某凸透镜正太阳光,将一张白纸放在凸透镜的另一侧逐渐远离透镜,看到的现象是( ) A．白纸上有缩小的光斑,光斑的大小不变 B．白纸上的光斑先变大，再变小C．白纸上的光斑先变小，再变大 D．以上说法都不对15、平行光线经图A4-4所示的中空玻璃砖后将会 （ ）A 、会聚B 、发散C 、仍为平行光D 、无法判断16、如图B4-6所示，虚线框内的一透镜，MN 为透镜的主光轴，O 是透镜光心，a （双箭头）和b(单箭头）是射向透镜的两条光线．已知光线a通过透镜之后与MN 交于P 点，光线b 通过透镜之后与MN 交于Q 点．由图可知，下列说法中正确的是（ ）A 、透镜是凸透镜，距离OP 小于焦距B 、透镜是凸透镜，距离OP 大于焦距C 、透镜是凹透镜，距离OQ 小于焦距D 、透镜是凹透镜，距离OQ 大于焦距17、在图中的方框中画上适当的透镜．18、请画出相应的折射光线或入射光线。

学习方法
学生们分享了自己的学习方法，如通过阅读教材 、观看视频、动手实验等多种途径加深对课程内 容的理解。
学习建议
学生们提出了一些学习建议，如增加实践环节、 提供更多案例等，以帮助更好地掌握和应用所学 知识。
对未来发展趋势的预测
技术创新
随着科技的不断进步，透镜制造技术将不断创新，可能会出现更高 精度、更轻薄的透镜产品。
显微镜在生物医学研究中作用
光学显微镜
利用透镜组合，放大微小物体，观察细胞、组织等结构。
电子显微镜
结合电磁透镜，实现更高倍数的放大，揭示更微观的结构和细节 。
激光共聚焦显微镜
利用特殊透镜和激光技术，实现三维成像和定量分析，用于生物 医学研究中的高精度测量和观察。
06
总结与展望
Chapter
回顾本次课程重点内容
像距、物距和焦距关系
像距v与物距u的关系
当u>2f时，成倒立缩小的实像，v<2f；当u=2f时，成倒立等大的实像，v=2f；当 f<u<2f时，成倒立放大的实像，v>2f；当u=f时，不成像；当u<f时，成正立放大的虚像 。
像距v与焦距f的关系
当v>2f时，成倒立缩小的实像；当v=2f时，成倒立等大的实像；当f<v<2f时，成倒立放 大的实像；当v=f时，不成像；当v<f时，成正立放大的虚像。
Chapter
光学仪器制造过程中透镜使用
显微镜
透镜用于放大微小物体，提高分辨率 和清晰度。
摄影机镜头
透镜组合用于调整光线方向和聚焦， 拍摄清晰图像。
望远镜
透镜用于聚集远处光线，使观察者能 够看到远距离目标。
精密测量设备中透镜作用

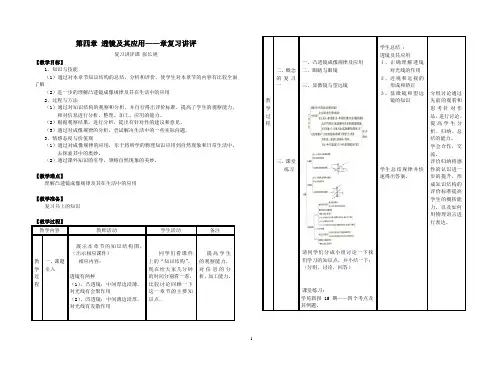

第四章透镜及其应用——章复习讲评
复习讲评课张长庚
【教学目标】
1．知识与技能
（1）通过对本章节知识结构的总结，分析和评价，使学生对本章节的内容有比较全面
了解
（2）进一步的理解凸透镜成像规律及其在生活中的应用
2．过程与方法
（1）通过对知识结构的观察和分析，并自行得出评价标准，提高了学生的观察能力，
和对信息进行分析、整理、加工、应用的能力。

（2）根据观察结果，进行分析，提出有针对性的建议和意见。

（3）通过对成像规律的分析，尝试解决生活中的一些实际问题。

3．情感态度与价值观
（1）通过对成像规律的应用，乐于将所学的物理知识应用到自然现象和日常生活中，
去探索其中的奥妙。

（2）通过课外知识的引导，领略自然现象的美妙。

【教学难点】
理解凸透镜成像规律及其在生活中的应用
【教学准备】
复习书上的知识
【教学过程】
请同学们分成小组讨论一下我
们学习的知识点，并小结一下：
（分组，讨论，回答）
课堂练习：
学苑新报15期——四个考点及
其例题。

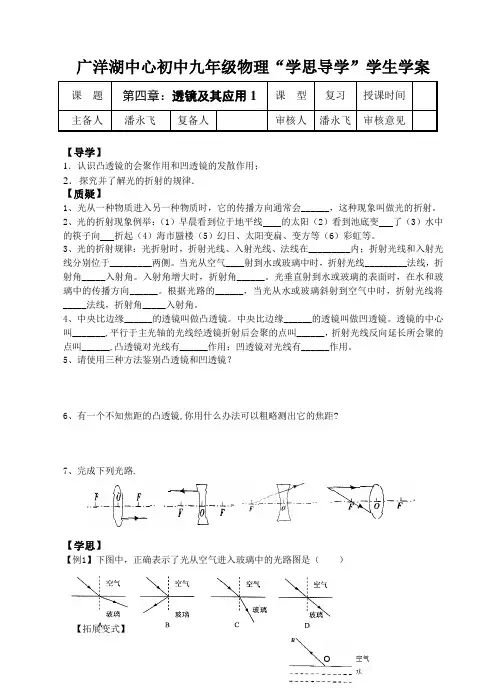

广洋湖中心初中九年级物理“学思导学”学生学案课题第四章：透镜及其应用1课型复习授课时间主备人潘永飞复备人审核人潘永飞审核意见【导学】1．认识凸透镜的会聚作用和凹透镜的发散作用；2．探究并了解光的折射的规律．【质疑】1、光从一种物质进入另一种物质时，它的传播方向通常会______，这种现象叫做光的折射。

2、光的折射现象例举：（1）早晨看到位于地平线的太阳（2）看到池底变了（3）水中的筷子向折起（4）海市蜃楼（5）幻日、太阳变扁、变方等（6）彩虹等。

3、光的折射规律：光折射时，折射光线、入射光线、法线在_________内；折射光线和入射光线分别位于_________两侧。

当光从空气____射到水或玻璃中时，折射光线_________法线，折射角_____入射角。

入射角增大时，折射角______。

光垂直射到水或玻璃的表面时，在水和玻璃中的传播方向______。

根据光路的______，当光从水或玻璃斜射到空气中时，折射光线将_____法线，折射角_____入射角。

4、中央比边缘______的透镜叫做凸透镜。

中央比边缘______的透镜叫做凹透镜。

透镜的中心叫_______,平行于主光轴的光线经透镜折射后会聚的点叫______，折射光线反向延长所会聚的点叫______,凸透镜对光线有______作用；凹透镜对光线有______作用。

5、请使用三种方法鉴别凸透镜和凹透镜？6、有一个不知焦距的凸透镜,你用什么办法可以粗略测出它的焦距?7、完成下列光路.【学思】【例1】下图中，正确表示了光从空气进入玻璃中的光路图是（）【拓展变式】如右图，一束光线从空气斜射到水面时发生反射和 折射，OB 为反射光线，请作出入射光线、法线和大 致的折射光线。

【例2】我们观察到水中的鱼和水中的云，它们形成的原因，前者是由于光的________而形成的________像（虚/实）；后者是由于光的___ _____而形成的 像（虚/实）。

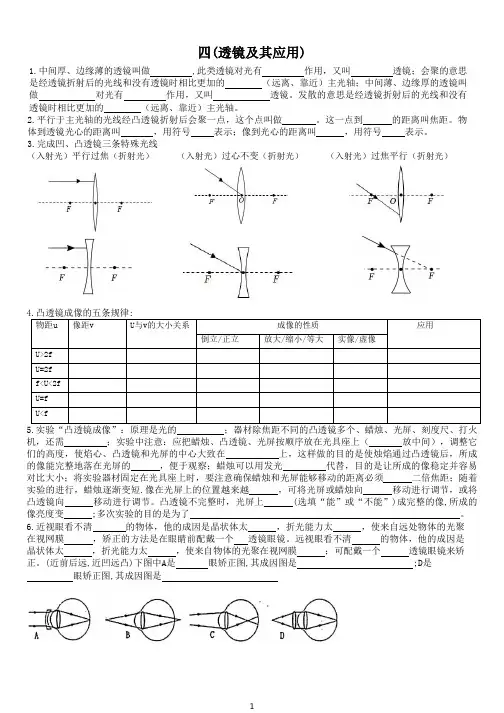

1四(透镜及其应用)1.中间厚、边缘薄的透镜叫做,此类透镜对光有作用，又叫透镜；会聚的意思是经透镜折射后的光线和没有透镜时相比更加的（远离、靠近）主光轴；中间薄、边缘厚的透镜叫做对光有作用，又叫透镜。

发散的意思是经透镜折射后的光线和没有透镜时相比更加的（远离、靠近）主光轴。

2.平行于主光轴的光线经凸透镜折射后会聚一点，这个点叫做。

这一点到的距离叫焦距。

物体到透镜光心的距离叫，用符号表示；像到光心的距离叫，用符号表示。

3.完成凹、凸透镜三条特殊光线（入射光）平行过焦（折射光）（入射光）过心不变（折射光）（入射光）过焦平行（折射光）4.凸透镜成像的五条规律:物距u 像距v U与v的大小关系成像的性质应用倒立/正立放大/缩小/等大实像/虚像U>2f U=2ff<U<2fU=f U<f 5.实验“凸透镜成像”：原理是光的；器材除焦距不同的凸透镜多个、蜡烛、光屏、刻度尺、打火机，还需；实验中注意：应把蜡烛、凸透镜、光屏按顺序放在光具座上（放中间），调整它们的高度，使焰心、凸透镜和光屏的中心大致在上，这样做的目的是使烛焰通过凸透镜后，所成的像能完整地落在光屏的，便于观察；蜡烛可以用发光代替，目的是让所成的像稳定并容易对比大小；将实验器材固定在光具座上时，要注意确保蜡烛和光屏能够移动的距离必须二倍焦距；随着实验的进行，蜡烛逐渐变短.像在光屏上的位置越来越，可将光屏或蜡烛向移动进行调节，或将凸透镜向移动进行调节。

凸透镜不完整时，光屏上(选填“能”或“不能”)成完整的像,所成的像亮度变;多次实验的目的是为了。

6.近视眼看不清的物体，他的成因是晶状体太，折光能力太，使来自远处物体的光聚在视网膜，矫正的方法是在眼睛前配戴一个透镜眼镜。

远视眼看不清的物体，他的成因是晶状体太，折光能力太，使来自物体的光聚在视网膜；可配戴一个透镜眼镜来矫正。

(近前后远,近凹远凸)下图中A是眼矫正图,其成因图是;D是眼矫正图,其成因图是。

透镜及其应用
• 透镜简介 • 透镜的基本原理 • 透镜的应用领域 • 特殊透镜及其应用 • 透镜的发展趋势与未来展望
01
透镜简介
透镜的定义与分类
定义
透镜是一种光学元件，能够将光 线聚集或发散，从而改变光线的 传播方向。
分类
按照焦距的不同，透镜可以分为 凸透镜和凹透镜两类。凸透镜具 有会聚光线的作用，而凹透镜则 具有发散光线的作用。
虚拟现实与增强现实
透镜在虚拟现实和增强现实领域的应用也日 益广泛，例如头戴式显示设备中的透镜能够 提供更清晰、更真实的虚拟图像，提高用户 体验。
THANKS
感谢观看
新型透镜设计
非球面透镜
通过在透镜表面加工出非球面的形状，实现更好的光学性能和更小的体积，广泛应用于 手机摄像头、显微镜、望远镜等领域。自 Nhomakorabea曲面透镜
采用自由曲面的设计，可以在不增加透镜数量的情况下实现多焦点的效果，为摄影和摄 像领域带来更多创新。
透镜在人工智能与机器视觉领域的应用
深度学习算法
透镜在人工智能领域的应用主要体现在深度 学习算法上，通过透镜采集的图像数据可以 训练出更精确的模型，提高机器视觉的识别 率和准确性。
应用
天文学研究、观测星空等。
注意事项
需要定期对反射镜面进行 清洁和维护，以确保观测 质量。
红外透镜
特性
01
能够透过可见光并聚焦红外光。
应用
02
红外成像、夜视设备、无损检测等。
注意事项
03
需要选择适当的材料和涂层以减少红外线的吸收。
紫外透镜
特性
能够透过可见光并聚焦紫外光。
应用
紫外成像、荧光分析、光刻技术等。
显微镜与望远镜

放大。
发散特性
凹透镜具有将光线发散 的特性，使物像缩小。
球面像差
透镜对光线的折射会产 生球面像差，影响成像
质量。
色散
不同波长的光通过透镜 时折射角不同，导致色
散现象。
02
透镜的应用
摄影镜头
摄影镜头是透镜在摄影领域的重要应 用，通过透镜的折射和聚焦作用，将 景物反射的光线汇聚在感光元件上， 形成清晰的图像。
03
透镜在科技领域的应用
光学仪器制造
望远镜
眼镜和隐形眼镜ຫໍສະໝຸດ 透镜作为望远镜的重要组成部分，能 够将远处的物体放大，便于观察和研 究天体、行星等。
透镜用于制造眼镜和隐形眼镜，可以 帮助人们矫正视力，提高视觉质量。
显微镜
透镜用于制造显微镜，可以将微小的 物体放大，便于科学家观察和研究细 胞、细菌等微观世界。
04
透镜的发展趋势与未来展望
高性能透镜材料的研究
新型透镜材料
随着光学技术的不断发展，新型透镜材料如超材料、光子晶体等正在被深入研 究，这些材料具有优异的光学性能和机械性能，能够提高透镜的成像质量和稳 定性。
纳米制造技术
利用纳米制造技术，可以制作出更小、更薄的透镜，提高透镜的分辨率和灵敏 度，同时还能减小透镜的体积和重量，为便携式设备和小型化光学系统提供更 好的解决方案。
两面都是球面，可以同时 具有会聚和发散光线的作 用。
透镜的焦距
焦距
透镜能够将平行光会聚于 一点，这个点称为焦点， 焦点到透镜中心的距离称 为焦距。
短焦距透镜
焦距较短，适用于放大近 距离物体。
长焦距透镜
焦距较长，适用于缩小远 距离物体。
透镜的光学特性
会聚特性
凸透镜具有将光线会聚 于焦点的特性，使物像

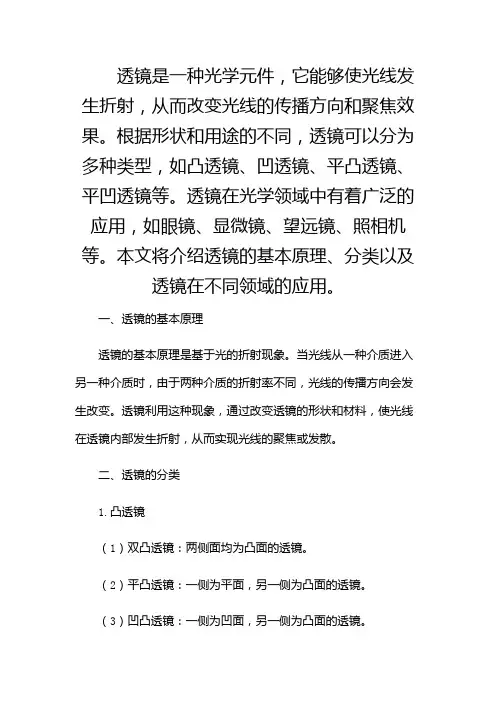

透镜是一种光学元件，它能够使光线发生折射，从而改变光线的传播方向和聚焦效果。

根据形状和用途的不同，透镜可以分为多种类型，如凸透镜、凹透镜、平凸透镜、平凹透镜等。

透镜在光学领域中有着广泛的应用，如眼镜、显微镜、望远镜、照相机等。

本文将介绍透镜的基本原理、分类以及透镜在不同领域的应用。

一、透镜的基本原理透镜的基本原理是基于光的折射现象。

当光线从一种介质进入另一种介质时，由于两种介质的折射率不同，光线的传播方向会发生改变。

透镜利用这种现象，通过改变透镜的形状和材料，使光线在透镜内部发生折射，从而实现光线的聚焦或发散。

二、透镜的分类1.凸透镜（1）双凸透镜：两侧面均为凸面的透镜。

（2）平凸透镜：一侧为平面，另一侧为凸面的透镜。

（3）凹凸透镜：一侧为凹面，另一侧为凸面的透镜。

2.凹透镜（1）双凹透镜：两侧面均为凹面的透镜。

（2）平凹透镜：一侧为平面，另一侧为凹面的透镜。

（3）凸凹透镜：一侧为凸面，另一侧为凹面的透镜。

3.消色差透镜消色差透镜是由两种或多种不同折射率的材料组成的复合透镜，用于消除色差。

色差是透镜对不同颜色的光具有不同的折射率，导致聚焦点产生色散现象。

消色差透镜通过合理设计不同材料的形状和厚度，使不同颜色的光线在透镜内部的折射程度相等，从而实现无色差的聚焦效果。

三、透镜的应用1.眼镜眼镜是透镜最常见的应用之一。

根据视力问题不同，眼镜可以分为近视眼镜、远视眼镜和老花眼镜。

近视眼镜采用凹透镜，使光线发散，从而使近视眼患者能够看清远处的物体；远视眼镜采用凸透镜，使光线会聚，从而使远视眼患者能够看清近处的物体；老花眼镜则采用凸透镜，帮助老年人看清近处的物体。

2.显微镜显微镜是一种用于观察微小物体的光学仪器。

显微镜由物镜和目镜组成，物镜位于样品下方，用于收集样品发出的光线，并形成放大实像；目镜位于物镜上方，用于进一步放大实像，使观察者能够看到清晰的放大图像。

显微镜中的透镜可以采用消色差透镜，以消除色差，提高成像质量。

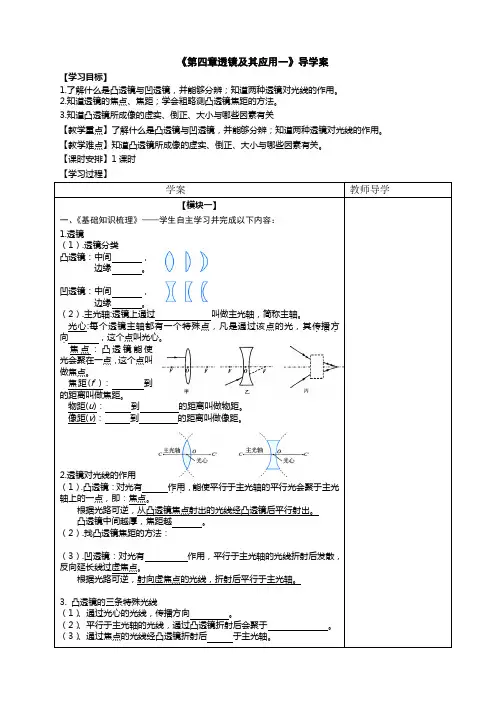

《第四章透镜及其应用一》导学案
【学习目标】
1.了解什么是凸透镜与凹透镜，并能够分辨；知道两种透镜对光线的作用。

2.知道透镜的焦点、焦距；学会粗略测凸透镜焦距的方法。

3.知道凸透镜所成像的虚实、倒正、大小与哪些因素有关
【教学重点】了解什么是凸透镜与凹透镜，并能够分辨；知道两种透镜对光线的作用。

【教学难点】知道凸透镜所成像的虚实、倒正、大小与哪些因素有关。

【课时安排】1课时
【学习过程】
的距离叫做物距。

的距离叫做像距。

作用
．．，能使平行于主光轴的平行光会聚于主光
认真看图，在各个方框中填上合适的透镜．
3.A、B是两个口径相同
的凸透镜，它们的焦距
分别是3cm和5cm，画
、倒立、放大的实像、正立、放大的实像。

2、平行于主光轴的光线经凹透镜折射后折 射光线的反向延长线过（虚）焦点。
3、律
夯实基础
• 实验主要器材：凸透镜、光屏、蜡烛、刻度尺、火 柴。
• 实验时，在光具座上依次放置蜡烛、凸透镜、光屏， 且应将烛焰、凸透镜、光屏三者的中心要调整到同 一高度，原因是为了在光屏上能够得到烛焰完整的 像。然后固定透镜，调节蜡烛、光屏到透镜的距离 进行实验。
放大镜
三、应用 1、照相机、投影仪、放大镜 夯实基础
镜头(凸透镜)
照相机能成倒立 像 的、缩小的实像。
()
屏幕
像 投影仪
投影片 （物）
放大放大镜
镜 头
投影片上的图案
(
凸 通过凸透镜形成一个
透 镜
倒立的、放大的实像.
)
放大镜就是凸 透镜,能成正立的、放 大的虚像。
夯实基础
2、眼睛与眼镜
眼球好比照相机：晶状体和角膜的共同作用相当于一 个凸透镜，视网膜相当于光屏。
透镜及其应用
照相机原理
投影仪原理
光心
主光 轴
焦点 焦距
相关名 词
物距 像距
凸透 镜
u＞2f u=∞
透镜 凹透
镜
u=2f f＜u＜2f
放大镜原理
成像规律 凸透镜成像
u =f u＜f
眼睛
眼睛与眼 镜
产生的原因
近视 远视
矫正
应用
眼镜的 度数
显微镜 望远镜
结构 原理
定义
作用
视角
作用
一、透 镜
夯实基础
1、透镜分类
困惑二：小明想知道蜡烛火焰与光屏上成的像是否左右颠 倒，请你帮他设计一下实验。
课堂训练
1、在“研究凸透镜成像”的实验中，点燃的蜡烛分别放 在a、b、c、d、四个不同的位置，如图所示，其中蜡烛 放在__a___处所得到的实像最小；放在___d____处得到正 立的虚像；在___c___处的成像规律是投影仪的原理

物理八年级上册《透镜及其应用》一、引言《透镜及其应用》是物理八年级上册的一个重要的知识点。

透镜作为光学器件，广泛应用于生活中的各个领域。

本文将介绍透镜的基本概念、分类、特性以及透镜在实际应用中的一些常见用途。

二、透镜的基本概念透镜是由一种透明物质制成的光学器件，它可以改变光线的传播方向和聚焦效果。

根据透镜的形状，透镜可以分为凸透镜和凹透镜。

凸透镜是向外凸起的透镜，两个曲面都是弯曲的，中央较厚，边缘较薄。

凸透镜能够使平行光线汇聚于一点，称为焦点。

焦点之前，光线会发生折射，因此凸透镜也叫做“凸透镜的物方焦点”。

凹透镜则是向内凹陷的透镜，两个曲面同样都是弯曲的，中央较薄，边缘较厚。

凹透镜会使平行光线发散，因此焦点在凹透镜的同侧，凹透镜也称为“凹透镜的物方焦点”。

三、透镜的分类透镜根据形状和折射率的不同，可以分为凸透镜和凹透镜，也可以根据材料的不同分类为玻璃透镜和塑料透镜。

根据折射率的不同，透镜还可以分为小于1的低折射率透镜和大于1的高折射率透镜。

凸透镜和凹透镜是透镜的两种基本形式。

凸透镜广泛应用于放大镜、望远镜和人眼中的晶状体等。

凹透镜则常见于矫正近视眼镜和矫正散光的角膜镜等。

除了形状和折射率，透镜还可根据其位置分为物镜和目镜。

物镜位于近物的一侧，用于形成实像；目镜位于近物的另一侧，用于放大物镜成像产生的实像。

四、透镜的特性和性质透镜具有以下特性和性质：1.收敛性：凸透镜可以使平行光线汇聚于一点，而凹透镜会使平行光线发散。

2.焦距：焦距是指平行光线通过透镜后聚焦的位置。

焦距与透镜的形状、折射率以及折射介质有关。

3.实焦和虚焦：对于凸透镜而言，焦点在玻璃透镜后的一侧，形成实焦；对于凹透镜而言，焦点在透镜前的一侧，形成虚焦。

4.倍率：放大镜和显微镜常用的概念，用来描述透镜放大的程度。

五、透镜的应用透镜作为一个重要的光学器件，在生活和科学研究中有着广泛的应用。

1.显微镜和望远镜：透镜在显微镜和望远镜中起到放大和聚焦作用。

第三章透镜及其应用第一节透镜1.透镜的原理：光的折射。

2.两种透镜3.平行光：射到地面的太阳光可以看作是互相平行的，叫做平行光。

用凸透镜正对太阳，调整凸透镜到纸的距离，使纸上形成、的光斑，那么这个光斑在凸透镜的焦点上。

第二节生活中的透镜照相机和投影仪所成的像，是光通过凸透镜射出后会聚在那里所成的，如果把感光胶片放在那里，真的能记录下所成的像。

这种像叫做实像。

物体和实像分别位于凸透镜的两侧。

凸透镜成实像情景： 所形成的像，物和实像在凸透镜 。

凸透镜成虚像情景： 所形成的像，物和虚像在凸透镜 。

：实像与虚像的区别（1）成像原理不同实像：物体上每一点射出的光线经反射或折射后，光线会聚到一点所成的像虚像：物体上每一点射出的光线经反射或折射后，光线散发，但其反方向延长线相交与一点 （2）承接方式不同实像：可以用光屏承接，也可以用眼睛观看 虚像：只能用眼睛观看第三节 探究凸透镜成像的规律【实验器材】f ＝12 cm （最好在10～20cm 之间）的凸透镜一个，蜡烛一支，用白色硬纸制成的光屏一个等。

【设计实验】① 把蜡烛放在远处，使物距u ﹥2f ，调整光屏倒凸透镜的距离，使烛焰在屏上成清晰的实像。

观察实像的大小和正倒。

测量物距u 和像距v （像到凸透镜的距离）。

② 把蜡烛向凸透镜移近，重复以上操作，直到屏上得不到蜡烛的像。

【结论】凸透镜的成像规律如下表（第一条规律并非由本实验得出）：【对规律的进一步认识】●成实像时，物近，像远，像变大。

实像都是倒立的，倒立的都是实像。

●成实像时，u＋v≥4f（u＝2f时u＋v＝4f）●成虚像时，物近，像近，像变小。

●u＝f是成像正倒、物像同异侧的分界点。

●u＝2f是像放大和缩小的分界点。

●当像距大于物距时成（）的实像（或虚像），当像距小于物距时成（）的实像。

【注意事项】●烛焰、凸透镜、光屏三者的中心要位于，目的是。

●u＞f时凸透镜要放在蜡烛和光屏之间。

●烛焰在光屏上的像在偏上方时，可以，也可以。

1. 改变透镜与物体的距离 2. 改变透镜的曲率
焦距的单位
焦距的单位是米(m)。
透镜成像原理
1
透镜成像原理
光线聚焦成一个像，视距(像到眼前)大小
光阑的作用
2
与物体距离大小的比例为(v/u)。
透镜中心有一个孔，称之为光阑，它可以
控制入射光线的数量和方向，使成像更加
清晰。
3
透镜的成像特点
透镜产生的图像实、虚，正、倒、缩小、 放大。
透镜及其应用
本课程将覆盖透镜的定义、分类、制造方法、以及其在光学仪器和现代科技 中的应用。我们将深入挖掘透镜的秘密并教会您如何应用它们。
透镜种类
凸透镜
中央较厚，边缘较薄。主要用于矫正远视眼和放 大物体。
非球面透镜
曲率不同的两个面，可以使光线聚焦到一个特定 的点。
凹透镜
中央较薄，边缘较厚。主要用于矫正近视眼和缩 小物体。
光学仪器中的透镜
显微镜
使用透镜和照明系统来放大细小物体，查看其内 部细节。
照相机
使用透镜来聚焦光线并捕捉影像。不同类型的透 镜可以产生各种不同效果的图像。
望远镜
使用透镜或反射镜和放大镜组合来放大远处物体。
投影机
使用透镜来放大和投射影像。
透镜的应用
光学仪器
• 望远镜 • 显微镜 • 照相机 • 投影机
现代科技中的透镜应 用
• 人工晶体用于白内障手术 • 激光、LED、光通信等行业
工程中的透镜应用
• 天线 • 聚光灯 • 计算机成像 • 光学信号处理
结论与总结
1 透镜的作用和应用价值
透镜的应用范围非常广泛，从光学仪器到现代科技都离不开它们。
2 透镜的未来发展趋势

课题：一、光的折射教学目标：【知识与技能】（1）知道什么是光的折射现象。

（2）知道法线、折射光线、入射光线、反射角和入射角等名词。

（3）知道光的折射规律及应用。

（4）会应用有关光的折射知识解释一些生活现象.【过程与方法】组织学生通过观察演示实验,并对实验现象的分析和讨论来“探究”光的折射规律。

【情感、态度与价值观】（1）初步领略折射现象的美妙，获得对自然现象的热爱、亲近的情感。

（2）培养学生在学习中交流、团结和协作的精神。

教学重点、难点【重点】探究、理解并掌握光的折射规律。

【难点】（1）理解折射规律中的折射角与入射角关系；（2）应用光的折射规律知识解释实际问题及相关现象。

【课型】新授课课时安排：2课时第一课时教学设计一、创设情境导入新课请同学们观察一个实验：将一支铅笔斜插入水中，它的开关有什么变化？一枚硬币放在不透明的杯子底部，向杯内缓慢加水，同学们会看到什么现象？二、合作交流解读探究1．光从空气射入水中时的折射【做一做】让一束激光斜射至空少水槽的底部某点,做个标记；然后再向水槽内注水。

【观察与思考】（1）水槽底部光斑的位置是否发生变化？（2）光由空气斜射入水中时，方向是否发生偏折？（3）从空气中入射的光线与进入水中的光线是否在同一平面内？【现象】光从空气中斜射入水中时，传播方向发生改变，水中的光线向法线靠拢。

【小结归纳】（板书）1、光由一种介质斜射入另一种介质时，传播方向发生偏折，这种现象叫做光的折射。

介绍光折射时光路图中的有关名词：N 1AB 界面 （1）法线：过折射点且垂直于分界面的直线（NN 1） （2）入射角（∠AON ） （3）折射角：折射光线与法线的夹角（∠BON 1） 【演示】（1）入射光线向法线靠拢，观察折射光线的变化（2）入射光线远离法线，观察折射光线的变化【现象】入射光线靠拢（或远离）法线，折射光线 也靠（或远离）法线。

且折射角总是小于入射角。

2、探究光通过玻璃砖时的折射规律【猜一猜】光从空气斜射入玻璃砖，进入下班砖后，光束将如何偏折？当光从玻璃砖的另一侧射出时，出射光线又将如何偏折？试一试作出光路图。

透镜及其应用（通用10篇）透镜及其应用篇1第四章 [本章课时支配和教学建议]1、教学支配（共15课时）课题课时支配内容作业一、透镜第1课时1、活动4.1 观看凸透镜和凹透镜2、活动4.2 辨别凸透镜和凹透镜3、-1课堂试验指导书P106-1、2、3、4、6试验报告册第2课时1、学习焦点与焦距2、训练画光路图3、活动4.3测定远视眼镜的焦距4、-3、4课堂试验课本-2指导书P107-5、7、8二、探究凸透镜的成像原理第1课时探究“讨论凸透镜的成像原理”1、测定凸透镜的焦距2、探究凸透镜成各种像的条件和特点尝试完成试验报告、对探究过程分析、思索第2课时1、探究什么状况下物和像在透镜两侧，什么状况在同侧？2、物距和像距的变化状况3、什么状况下成放大、缩小的像？什么时候光屏总是接不到像？等一系列成像的问题。

完成试验报告课本-1、2、3、4第3课时巩固提高（指导书P112进行课堂练习）补充8题第4课时复习课1、2两节学问梳理、巩固提高补充小练习三、照相机与眼睛视力的矫正第1课时1、观看照相机和底片，观看用照相机拍照的过程2、同学课前自制视觉暂留的小试验，课堂演示、沟通3、多媒体展现—“照相机和人眼”、电影电视和“视觉暂留”4、同学分组活动“视力矫正”课本-1、2试验报告册补充6题第2课时巩固提高（指导书P117页课堂练习）补充8题四、望远镜与显微镜第1课时1、透过两个透镜观看物体2、同学观看使用显微镜（从生物试验室借）3、分组观看望远镜4、多媒体演示“望远镜、显微镜进展史、原理”等有关资料指导书P123-1、2、3、4、5、6试验报告册第2课时1、同学自制水滴显微镜2、同学组装开普勒望远镜和伽利略望远镜模型（可选做其一）补充4题五、光的折射透镜的神秘第1课时1、活动4.7——观看光从空气射入水时的折射状况2、活动4.8——观看光通过玻璃砖时的折射状况3、活动中观看插入水中的筷子在水面处看上去弯折的现象4、同学归纳总结折射规律课本、试验报告册指导书P128页1~5题第2课时1、活动4.9——探究透镜的神秘2、多媒体演示——“幻日奇观”、“海市蜃楼”等教学资料3、书上——3、4、指导书P129页6~11题补充4题第3课时本节梳理、课堂练习补充8题本章复习第1课时学问梳理、本章课堂练习补充习题订正试卷第2课时单元测试合计15课时2、教学建议（1）体会新教材关于透镜学问的呈现挨次和方式上的变革，重视同学探究活动的开展，在教学中凸现“从生活到物理，从物理到社会”的“做中学”的教学理念。

平凹透镜
一面具有较大的球面曲率，另一 面平坦。
平凸透镜
一面平坦，另一面具有较大的球 面曲率。
双凹透镜
两面都是球面且曲率半径都较小 的透镜，通常用于缩小。
透镜的焦距与光焦度
焦距
透镜上平行于主轴的光线会聚于 一点，该点到透镜中心的距离即 为焦距。
光焦度
透镜焦距的倒数，表示透镜对光 的会聚能力。
透镜的球面与色散
THANKS
感谢观看
眼科透镜
用于矫正视力，如眼镜、隐形眼镜 等。
军事技术中的透镜
瞄准镜
用于提高射击精度，增强 士兵的作战能力。
红外滤镜用于过滤红外线，提高夜 视 Nhomakorabea备的性能。
军用望远镜
用于观察远距离目标，如 侦察、指挥等。
05 透镜的未来展望
高性能透镜材料的发展
高折射率材料
随着光学技术的不断发展，对透 镜材料的要求也越来越高，未来 透镜材料将朝着高折射率的方向 发展，以满足更广泛的光学系统
光学透镜的应用也逐渐扩展到天文学 、航海、射击等领域。
文艺复兴时期，欧洲的透镜制造技术 得到了很大的提升，出现了专门从事 透镜研磨和抛光的工匠。
光学透镜的发展推动了科学技术的进 步，为现代光学仪器和设备奠定了基 础。
非球面透镜的应用
非球面透镜是一种特殊的光学 透镜，其表面不是传统的球面
或圆柱面形状。
球面像差
由于透镜的球面形状，使得光线不能完全聚焦在一点，形成 像的失真。
色散
不同颜色的光经过透镜后不能汇聚到同一焦点，导致颜色分 离。
02 透镜的应用
摄影镜头
摄影镜头是透镜在摄影领域中的重要 应用，它能够将景物通过透镜成像并 记录在胶片或数字传感器上，形成清 晰的照片。
