下行tbf建立成功率优化

下行TBF 建立成功率1基本原理1.1指标含义下行TBF 建立成功率指标，根据运营商考核的内容不同，公式定义有所不同。

1.1.1考核空口主要考核网络侧下发了指配命令，没有收到手机响应的Packet Control Acknowledgement 消息，记为“ MS 无响应导致下行TBF 建立失败次数”。

下行TBF 建立成功率定义如下：下行GPRS TBF建立成功率=1 —MS无响应导致下行GPRS TBF建立失败次数/下行GPRS TBF 建立尝试次数；下行EGPRS TBF 建立成功率=1—MS 无响应导致下行EGPRS TBF 建立失败次数/ 下行EGPRS TBF 建立尝试次数；1.1.2考核资源主要考核网络侧由于无资源（包括信道，TFI 等）而导致下行TBF 建立失败，记为“无信道资源导致下行TBF 建立失败次数”。

下行TBF 建立成功率定义如下：下行GPRS TBF 建立成功率=1—无信道资源导致下行GPRS TBF 建立失败次数/ 下行GPRS TBF 建立尝试次数；下行EGPRS TBF 建立成功率=1—无信道资源导致下行EGPRS TBF 建立失败次数/ 下行EGPRS TBF 建立尝试次数。

1.1.3同时考核空口和资源由于空口而导致的“MS 无响应导致下行TBF 建立失败次数” 和由于无资源而导致的“无信道资源导致下行TBF 建立失败次数”都记为下行TBF 建立失败。

下行TBF 建立成功率定义如下：下行GPRS TBF 建立成功率=下行GPRS TBF 建立成功次数/ 下行GPRS TBF 建立尝试次数；下行EGPRS TBF 建立成功率= 下行EGPRS TBF 建立成功次数/ 下行EGPRS TBF 建立尝试次数。

1.2理论介绍下行TBF 建立成功率反应下行接入性能，是考察网络的一个重要指标，但是，需要说明的一点是，下行TBF 建立失败时，由于网络侧存在尚未下发的数据块，在很短的时间内，网络侧会继续触发下行TBF 的建立。

20-GSM-BSS-网络性能PS-KPI(下行TBF建立成功率)优化手册概述本手册旨在介绍如何优化GSM网络下行TBF（Temporary Block Flow）建立成功率的KPI（Key Performance Indicator）指标。

下行TBF是指在GSM网络中，移动设备向移动网络发起的数据传输请求，通过对该KPI指标进行优化，可以提高GSM网络的信号质量和数据传输质量。

网络性能PS-KPI简介PS-KPI是指Packet Switch（分组交换）网络中的关键性能指标，包括话务质量、数据传输速度、数据传输成功率等。

下行TBF建立成功率是GSM网络中的一个重要的PS-KPI指标。

下行TBF建立成功率影响因素下行TBF建立成功率的影响因素较多，主要包括以下几个方面：信号质量信号质量是影响下行TBF建立成功率的主要因素之一。

在GSM网络中，信号质量直接影响到移动设备和基站之间的通信质量。

信号质量不佳，可能会导致下行TBF建立失败，从而影响到数据传输质量。

网络拥塞网络拥塞是指在网络中出现的数据传输阻塞现象，一般出现在高峰期。

网络拥塞对下行TBF建立成功率有较大影响，可能导致下行TBF建立失败，从而影响到数据传输质量。

移动设备状态移动设备状态是指移动设备与移动网络之间的连接状态。

移动设备状态不佳，可能会导致下行TBF建立失败，从而影响到数据传输质量。

基站负载基站负载是指基站在一定时间内所承载的通信负荷。

如果基站负载过大，可能导致下行TBF建立失败，从而影响到数据传输质量。

下行TBF建立成功率优化手册下面将对下行TBF建立成功率进行优化，提高GSM网络的信号质量和数据传输质量。

信号质量优化1.增加基站数量，增强信号覆盖范围。

2.使用高效的天线设备，提高信号传输效率。

3.采用衰减器、室内分布系统等设备，改善室内信号质量。

4.优化信号跳频参数，减少频率的跳动。

网络拥塞优化1.根据历史数据，对网络拥塞进行预判，及时采取措施加以缓解。

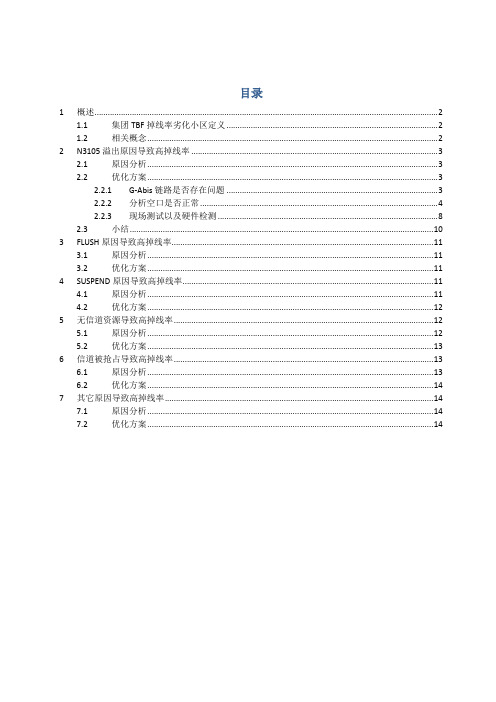

目录1 概述 (2)1.1 集团TBF掉线率劣化小区定义 (2)1.2 相关概念 (2)2 N3105溢出原因导致高掉线率 (3)2.1 原因分析 (3)2.2 优化方案 (3)2.2.1 G-Abis链路是否存在问题 (3)2.2.2 分析空口是否正常 (4)2.2.3 现场测试以及硬件检测 (8)2.3 小结 (10)3 FLUSH原因导致高掉线率 (11)3.1 原因分析 (11)3.2 优化方案 (11)4 SUSPEND原因导致高掉线率 (11)4.1 原因分析 (11)4.2 优化方案 (12)5 无信道资源导致高掉线率 (12)5.1 原因分析 (12)5.2 优化方案 (13)6 信道被抢占导致高掉线率 (13)6.1 原因分析 (13)6.2 优化方案 (14)7 其它原因导致高掉线率 (14)7.1 原因分析 (14)7.2 优化方案 (14)1概述1.1集团TBF掉线率劣化小区定义集团对TBF掉线率劣化小区占比的定义为：高下行TBF掉线率占比=高下行TBF掉线率小区数/总小区数；其中高下行TBF掉线率小区数为下行TBF掉线率>5%的小区，下行TBF掉线率=下行GPRS（含EDGE）TBF异常中断次数/下行GPRS（含EDGE）TBF建立成功次数；下行GPRS（含EDGE）TBF异常中断次数主要包括：N3105溢出导致下行GPRS/EDGE TBF异常释放次数、SUSPEND导致下行GPRS/EDGE TBF异常释放次数、FLUSH导致下行GPRS/EDGE TBF异常释放次数、无信道资源导致下行GPRS/EDGE TBF异常释放次数、信道被抢占导致下行GPRS/EDGE TBF异常释放次数、CS切换导致下行GPRS/EDGE TBF异常释放次数和其它原因导致下行GPRS/EDGE TBF异常释放次数。

1.2相关概念◆TBF意义TBF（Temporary Block Flow）是指两个无线资源实体所使用的一个物理连接，以达到在PDCH上支持单向传递LLC PDU的目的◆数据业务移动性管理状态IDLE状态当移动台还未开机或者没有进行GPRS连接（attach）时，处于IDEL状态；STANDBY状态移动台完成GPRS连接，但没传输数据，在超时后，处于STANDBY状态。

TBF建立成功率分析一、信令流程及其统计点：和语音业务的最终目的为语音通话相似，分组业务的最终目的就是实现MS接入数据网络。

PCU作为分组业务传输中的一个关键网元，对于数据传输来说，就是实现数据传输链路的建立，这个传输链路就是TBF。

可以说，数据业务的接入成功与否，关键就在于链路的建立；当然链路建立后，MS还要和网络侧进行交互，完成attach、pdp active 等流程后，才可以正常进行数据上传和下载。

统计公式：TBF建立成功率＝上行TBF建立成功率×下行TBF建立成功率上行TBF建立成功率 = ([上行GPRS TBF建立成功次数]+[上行EGPRS TBF建立成功次数])*{100}/([上行GPRS TBF建立尝试次数]+[上行EGPRS TBF建立尝试次数])下行TBF建立成功率 = ([下行GPRS TBF建立成功次数]+[下行EGPRS TBF建立成功次数])*{100}/([下行GPRS TBF建立尝试次数]+[下行EGPRS TBF建立尝试次数])1.1下行TBF信令流程下行TBF建立尝试次数：统计点A（BSC发出IMMEDIATE ASSIGNMENT消息）下行TBF建立成功次数：统计点B（手机发出PACKET CONTROL ACKNOWLEDGEMENT消息）1.2上行TBF信令流程上行TBF建立尝试次数：统计点A（MS发出CHANNEL REQUEST消息）上行TBF建立成功次数：统计点C（BSC收到该MS发出的首个上行数据块）二、考核标准无线TBF建立成功率=Σ（小区上行TBF建立成功率×小区下行TBF建立成功率）/小区数量。

目标值：92%指标的采集时间为非重要节假日（春节、国庆、五一、中秋、元旦、端午、清明）的如下时段8:00-11:00、18:00-21:00。

该指标每月评分，累积扣分。

达到目标值为满分，每低于目标值0.01个百分点扣0.01分。

TBF建立成功率优化1重要指标 11.1上行TBF建立和释放性能测量 11.2上行TBF建立成功率公式 21.3下行TBF建立和释放性能测量 21.4下行TBF建立成功率公式 32TBF建立成功率优化 32.1上行TBF建立成功率优化 32.1.1Abis链路是否存在问题 72.1.2指配消息是否正常下发 72.1.3下行空口是否正常 82.1.4手机是否响应指配命令 92.2下行TBF建立成功率优化 133优化案例 153.1无信道资源和手机无响应导致TBF建立失败次数过多 153.2参数配置不合理导致TBF建立失败 183.3频点干扰导致TBF建立失败次数过多 201 重要指标1.1 上行TBF建立和释放性能测量1.2 上行TBF建立成功率公式上行TBF建立成功率=上行TBF建立成功次数/上行TBF建立尝试次数*100%上行TBF建立成功次数，位置：PCU-小区性能测量-上行TBF建立和释放性能测量上行TBF建立尝试次数，位置：PCU-小区性能测量-上行TBF建立和释放性能测量1.3 下行TBF建立和释放性能测量1.4 下行TBF建立成功率公式下行TBF建立成功率=下行TBF建立成功次数/下行TBF建立尝试次数*100%下行TBF建立成功次数，位置：PCU-小区性能测量-下行TBF建立和释放性能测量下行TBF建立尝试次数，位置：PCU-小区性能测量-下行TBF建立和释放性能测量2 TBF建立成功率优化这里主要介绍优化方法。

由于空口而导致的“MS无响应导致上/行TBF建立失败次数”和由于无资源而导致的“无信道资源导致上/下行TBF建立失败次数”都记为上/下行TBF建立失败。

2.1 上行TBF建立成功率优化一阶阶段接入的流程如下所示：1、MS在CCCH信道的RACH子信道上通过发送CHANNEL REQUEST消息发起上行TBF建立请求。

该CHANNEL REQUEST消息指示手机为一阶段上行TBF建立请求。

E D G E网络K P I指标优化和专题优化研究1.EDGE网络关键指标优化 _____________________________________________ 21.1下行TBF建立成功率 __________________________________________________ 21.2PDCH利用率_________________________________________________________ 31.3下行PDCH复用度____________________________________________________ 31.4PDCH使用情况_______________________________________________________ 41.5PDCH和TBF预清空___________________________________________________ 51.6干扰系数 ____________________________________________________________ 51.7EDGE流量占比_______________________________________________________ 61.8辅助类指标解析 ______________________________________________________ 62.专题优化案例 ______________________________________________________ 82.1EDGE对TBF建立性能影响_____________________________________________ 82.1.1研究背景 _________________________________________________________________ 82.1.2现网指标分析 _____________________________________________________________ 82.1.3调整建议 _________________________________________________________________ 92.1.4调整前后性能评估 _________________________________________________________ 92.1.5小结 ____________________________________________________________________ 102.2EDGE频点干扰优化__________________________________________________ 102.2.1概述 ____________________________________________________________________ 102.2.2指标分析 ________________________________________________________________ 102.2.3优化前后指标对比 ________________________________________________________ 122.3影响单PDCH承载效率的BSC级参数研究 _______________________________ 122.3.1概述 ____________________________________________________________________ 122.3.2现网设置值 ______________________________________________________________ 132.3.3现网指标分析 ____________________________________________________________ 132.3.4优化方案 ________________________________________________________________ 142.3.5优化效果 ________________________________________________________________ 152.3.6小结 ____________________________________________________________________ 162.4无EDGE流量小区优化_______________________________________________ 162.4.1无EDGE流量小区分析及调整建议 __________________________________________ 162.4.2优化前后指标对比 ________________________________________________________ 182.4.3小结 ____________________________________________________________________ 182.5动态PDCH资源精细化优化方案_______________________________________ 192.5.1概述 ____________________________________________________________________ 192.5.2 ODPDCHLIMIT参数优化方案________________________________________________ 192.5.3优化效果对比 ____________________________________________________________ 202.5.4小结 ____________________________________________________________________ 232.6数据信道组开启调频的负面影响研究 ___________________________________ 232.6.1概述 ____________________________________________________________________ 232.6.2问题分析步骤 ____________________________________________________________ 232.6.3优化前后指标对比 ________________________________________________________ 242.6.4小结 ____________________________________________________________________ 242.7双频网话务均衡优化 _________________________________________________ 252.7.1双频网现状分析 __________________________________________________________ 252.7.2共站同向双频小区选取标准________________________________________________ 252.7.3双频网小区优化措施 ______________________________________________________ 262.7.4小结 ____________________________________________________________________ 262.8PCU流控参数导致FTP测试异常问题研究(华为)__________________________ 272.8.1问题现象 ________________________________________________________________ 272.8.2问题分析 ________________________________________________________________ 272.8.3优化方案 ________________________________________________________________ 282.8.4优化前后指标对比 ________________________________________________________ 281.EDGE网络关键指标优化1.1下行TBF建立成功率指标解析下行TBF建立成功率：(CELLGPRS.DLTBFEST-CELLGPRS.FAILDLTBFEST)/CELLGPRS.DLTBFEST DLTBFEST：Number of DL TBF establishment requests这个计数器记录了所有下行TBF建立尝试成功的次数(DLTBFEST always stepped when FAILDLTBFESTis stepped)（包括CCCH, PACCH or PCCCH）以及下行TBF建立尝试失败的次数；FAILDLTBFEST：Number of unsuccessful DL TBF establishment requests due to lack of resources 这个计数器记录了下行TBF建立尝试失败的次数，这些建立失败主要是由于下面一个或多个原因：手机没有响应，接入的延迟大于了TA的最大值，Packet CTRL ACK 消息语法错误，RLC中断，未指明的错误，立即指派发送计时器超时，信道故障，信道预清空，没有可用信道，TFI匮乏，MS 个体的匮乏，MAC拥塞，由于CP负荷调整导致的拥塞。

TBF建立成功率提升方案优化专题： (3)1.1不合理信道资源配置优化 (3)1.2 PS业务信道拥塞检查 (4)1.2.1请求分组信道时因无信道而失败的尝试次数检查 (4)1.2.3 CS强占动态信道次数检查 (5)1.3 Timers及功能性参数优化 (5)1.3.1 TSC一致性检查 (5)1.3.2 T3168优化 (6)1.3.3 T3192/T3193优化61.3.4 DrxTimerMax优化 (7)TBF：临时块流(Temporary Block Flow)，它是MS和BSS的无线资源管理实体实体之间的一种物理连接，用于LLC PDU在分组数据无线链路上单向传输。

TBF是由一些载有一个或者多个LLC PDU的RLC/MAC块组成的，TBF只有在数据传送过程中才存在。

而造成上、下行TBF建立成功率低的主要因素有：数据业务相关业务配置不合理；数据业务量大，造成数据拥塞；参数设置不合理；小区话务过大，可能造成接入困难；处于网络边缘的用户，由于接受电平弱等情况造成TBF建立成功率底针对以上因素，将进行如下专题优化优化专题：1.1不合理信道资源配置优化目前现网部分开启PS业务的小区仅配置了全动态信道，这样的信道配置方式会严重影响数据业务的可用性.当配置全动态信道的小区话音业务繁忙时，由于话音业务绝对优先，虽然在这种情况下有用户需要进行数据业务，但是会因无信道资源而不能进行数据业务。

在V3环境下，动态PS预转换功能是默认开启的。

既然选择只使用动态PS信道，这就说明该小区的话音业务已经非常拥塞了，在这种情况下假如再使用动态PS预转换功能将会对PS业务的可用性起到更坏的效果。

目前现网中全动态PS业务信道配置小区如下：统计以上小区的话音业务拥塞情况，针对不拥塞小区，建议配置1条静态PDCH；针对轻度拥塞小区，建议打开动态HR并进行业务分流后配置1条静态PDCH；针对重度拥塞小区，假如打开HR并进行业务分流仍不能有效缓解拥塞时，可以将处理优先级降低一些，通过增加1800M站点或扩容、小区分裂等手段解决。

103--影响TBF分配成功率的因素及其解决措施摘要：本文介绍GPRS的TBF分配成功率的流程，并根据流程分析影响其分配成功率的因素，并提供相应的解决措施。

关键词：GPRS；TBF；分配成功率；影响；措施分类号：TL75+2.2 文献标识码：A-E 文章编号：2095-2104（2011）12-085—011概述随着GPRS业务的发展，GPRS业务日趋丰富多彩，用户对GPRS的需求和要求也越来越高，如何提升用户的满意度，让更多的用户能够更好地使用GPRS，是我们日常优化工作的重心所在。

而提升GPRS的上下行TBF分配成功率，是用户使用GPRS业务的第一感受。

下文将介绍TBF分配成功率的优化经验，并重点结合华为的设备进行展开分析。

一阶阶段接入的流程如下所示：1、1MS在CCCH信道的RACH子信道上通过发送CHANNEL REQUEST 消息发起上行TBF建立请求。

该CHANNEL REQUEST消息指示手机为一阶段上行TBF建立请求。

同时MS启动T3186定时器，监视网络侧对该信道请求消息的响应情况。

1.2网络侧在RACH信道上收到Channel Request消息后，进入内部处理流程。

网络侧根据接入请求的原因和小区属性决定上行立即指配类型。

如果是一阶段上行建立，网络侧为该上行TBF选择合适的编码方式，并根据接入小区的资源占用情况，合理为该TBF请求申请无线资源，资源申请成功后，网络侧为该TBF分配相应的无线资源，并计算该上行TBF的启动时间，时间达到后网络侧启动该上行TBF，开始在指配的信道上监听MS发送的上行RLC数据块。

1.3 资源申请成功的同时，网络侧需要在AGCH信道上发送Immediate Assignment消息，消息里面附带了网络侧为MS分配的无线资源信息分组上行指配结构，包含TFI、USF（动态分配）或分配位图（固定分配）、RLC数据块的信道编码方式、带TLLI的上行RLC数据块编码方式、功控参数、查询（polling）比特、TAI（可选）、TBF Starting Time（可选）。

目录一、概述 (1)二、TBF建立成功率低处理流程 (1)三、TBF建立成功率低处理步骤 (3)3.1指标统计 (3)3.2 硬件故障 (3)3.3 TBF建立成功率优化方法 (3)3.3.1 干扰原因 (3)3.3.2 容量原因 (4)3.3.3上下行不平衡 (4)3.3.3合理设置参数 (4)四、总结： (7)一、概述TBF（Temporary Block Flow）是指两个无线资源实体所使用的一个物理连接，以达到在PDCH上支持单向传递LLC PDU的目的。

网络可以给TBF分配一个或多个PDCH信道。

一个TBF包含很多RLC/MAC块，用来承载一个或多个LLC PDU。

网络给每一个TBF安排一个TFI（Temporary Flow Indicator），用来唯一的标识一个TBF。

在上行链路方向，规范中使用USF（Uplink Status Flag），从而允许不同的MS动态复用一个无线块。

USF包含在下行RLC/MAC块的块头内，当MS收到一个下行RLC/MAC块内的USF值与之前分配给手机的USF值相同时，MS就准备在上行链路的对应时隙进行上行RLC/MAC块的传递。

TBF是代表用户的一个session的开始和结束的标志。

上/下行TBF建立成功率是话统KPI中常用指标，是运营商对GPRS数据网络的重要考核指标，同时也是无线网络日常优化中重点关注的对象。

以下是华为设备对相关TBF 建立成功率的计算公式和原始计数器：二、TBF建立成功率低处理流程TBF建立成功率低处理流程三、TBF建立成功率低处理步骤3.1指标统计指标统计对异常话务处理具有指导作用，M2000拥有强大的查询统计功能，通过QUERY RESULT 来统计以下指标：上、下行TBF建立成功率，上、下行EGPRS TBF建立成功率，上、下行GPRS TBF建立成功率，上、下行TBF拥塞率，上、下行EGPRS TBF拥塞率，PDCH利用率，信道初始配置数目（静态PDCH），每线话务量，BSC回收有负载动态PDCH比例，TBF 建立失败原因。

上行TBF建立成功率优化报告上行TBF建立成功率优化报告一、概述随着GPRS分组无线业务的普及，我们对GPRS优化工作的力度也在加大。

从无线角度来讲，上下行TBF建立成功率，是一个至关重要的性能指标，可以从无线侧反映GPRS的服务性能。

从阿尔卡特区域来看，目前的下行TBF建立成功率能达到96%以上，而上行TBF建立成功率稍低。

影响上行TBF建立成功率的原因有许多，本文陈述了自08年7月份起，阿尔卡特优化队伍在提高上行TBF建立成功率指标上所进行的工作，并通过一些典型案例介绍，对该指标的优化经验进行总结。

二、上行TBF建立成功率指标分析2.1、上行TBF建立失败原因counter分析从统计公式来看，上行TBF建立请求次数为P62a+P62b+P62c-P438c，上行TBF建立成功次数为P30a+P30b+P30c，建立成功率计算公式为(P30a+P30b+P30c) / (P62a+P62b+P62c-P438c) * 100%。

由于未启用MPDCH，不存在PCCCH信道，因此全网小区P30a 和P62a都等于0。

P30b和P62b是指终端处于downlink packet transfer mode的上行TBF建立，两者之间具有对应关系。

可以认为，当终端处于downlink packet transfer mode下，其无线状况比较好，因此这一部分的建立成功率应该不会太低。

经统计，08年5月16日早忙时10点至11点，全网P30b=26368732，P62b=26885132，P30b/P62b=98.08%，也就是说在终端进行下行数据传输过程中的上行TBF请求的成功率超过98%。

P30c和P62c是指终端处于packet idle mode在CCCH上的上行TBF建立。

经统计，08年5月16日早忙时10点至11点，全网P30c=14508950，P62c=19519282，P30c/P62c=74.33%。
