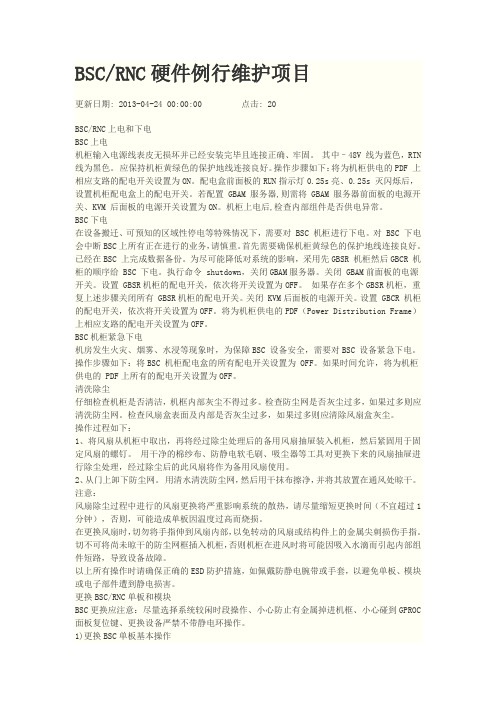

BSC/RNC硬件例行维护项目更新日期: 2013-04-24 00:00:00 点击: 20BSC/RNC上电和下电BSC上电机柜输入电源线表皮无损坏并已经安装完毕且连接正确、牢固。
其中–48V 线为蓝色,RTN 线为黑色。
应保持机柜黄绿色的保护地线连接良好。
操作步骤如下:将为机柜供电的PDF 上相应支路的配电开关设置为ON。
配电盒前面板的RUN指示灯0.25s亮、0.25s 灭闪烁后,设置机柜配电盒上的配电开关。
若配置 GBAM 服务器,则需将 GBAM 服务器前面板的电源开关、KVM 后面板的电源开关设置为ON。
机柜上电后,检查内部组件是否供电异常。
BSC下电在设备搬迁、可预知的区域性停电等特殊情况下,需要对 BSC 机柜进行下电。
对 BSC 下电会中断BSC上所有正在进行的业务,请慎重。
首先需要确保机柜黄绿色的保护地线连接良好。
已经在BSC 上完成数据备份。
为尽可能降低对系统的影响,采用先GBSR 机柜然后GBCR 机柜的顺序给 BSC 下电。
执行命令 shutdown,关闭GBAM服务器。
关闭 GBAM前面板的电源开关。
设置 GBSR机柜的配电开关,依次将开关设置为OFF。
如果存在多个GBSR机柜,重复上述步骤关闭所有 GBSR机柜的配电开关。
关闭 KVM后面板的电源开关。
设置 GBCR 机柜的配电开关,依次将开关设置为OFF。
将为机柜供电的PDF(Power Distribution Frame)上相应支路的配电开关设置为OFF。
BSC机柜紧急下电机房发生火灾、烟雾、水浸等现象时,为保障BSC 设备安全,需要对BSC 设备紧急下电。
操作步骤如下:将BSC 机柜配电盒的所有配电开关设置为 OFF。
如果时间允许,将为机柜供电的 PDF上所有的配电开关设置为OFF。
清洗除尘仔细检查机柜是否清洁,机框内部灰尘不得过多。
检查防尘网是否灰尘过多,如果过多则应清洗防尘网。
检查风扇盒表面及内部是否灰尘过多,如果过多则应清除风扇盒灰尘。
M2000网管基本操作指导书第1章M2000登陆1.1客户端的登录与注销根据自己的操作权限,选好用户名增加服务器的IP地址第2章网络监控2.1 基本概念了解告警级别:紧急重要次要提示告警状态:未确认未清除、已清除未确认、已确认未清除、已确认未清除故障告警和事件告警:按照告警对系统的影响程度,告警分为故障告警和事件告警告警类型:电源系统告警——有关电源系统的告警。
环境系统告警——有关机房环境的告警。
如:温度、湿度、门禁等。
信令系统告警——有关信令系统的告警。
如:No.7 信令。
中继系统告警——有关中继系统的告警。
如:E1、STM-1 光/电中继。
硬件系统告警——有关单板设备的告警。
如:时钟、CPU 等。
软件系统告警——有关软件方面的告警。
运行系统告警——有关系统运行时产生的告警。
通信系统故障——有关通信系统的告警。
业务质量告警——有关服务质量的告警。
处理出错告警——有关其他异常情况的告警。
网管内部告警——网管内部产生的告警。
除了网管内部告警是来自网管系统外,其他的告警类型全部是被管理网元上报的告警。
2.2 当前告警查询2.3 新建告警查询模版选择显示的告警状态选择告警类型选择告警级别选择告警源,比如可以选择单独的基站可以导入建好的查询模版2.4告警的常用操作2.5网元告警设置M2000 支持对网元上的告警进行屏蔽或级别重定义操作。
对于不需关注的告警,可以 通过设置屏蔽属性对其进行屏蔽,从而确保网元不上报这些告警;根据当前网络状况以 及告警对系统的实际影响,也可以重定义网元上的告警的级别定义,从而使网元上报 的告警的级别更符合实际情况。
右键对告警进行确认、清除操作点击可以获得告警的处理建议可以保存告警文告警定义,告警屏蔽,级别重定义2.6一些告警常用设置界面1.告警高亮显示设置和颜色声音设置(系统>惯用选项)2.告警板界面第3章性能指标测量3.1 结果查询1.点击M2000界面菜单栏“性能”选择“结果查询”。

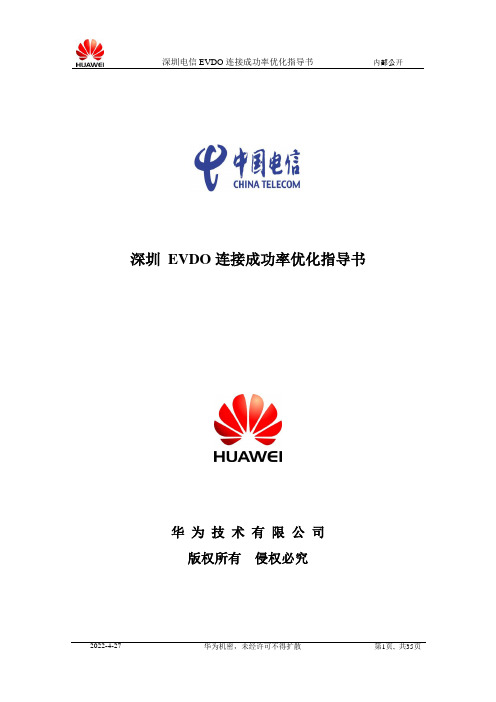

深圳EVDO连接成功率优化指导书华为技术有限公司版权所有侵权必究目录1 概述 (3)1.1 连接建立话统指标 (3)1.2 连接建立信令流程 (5)2 通过话统来分析KPI指标的一般思路和方法 (9)2.1 话统分析方法确定 (10)2.2 进行话统数据分析 (11)2.3 进行辅助性能分析 (11)2.4 优化方案制定及调整 (12)2.5 效果验证 (13)3 连接失败的原因分析 (13)3.1 分配呼叫资源失败 (13)3.1.1 分配CE资源失败 (13)3.1.2 分配MacIndex资源失败 (14)3.1.3 分配传输资源失败 (15)3.1.4 分配其它资源失败 (15)3.2 反向业务信道捕获失败 (15)3.2.1 业务链路故障 (15)3.2.2 空口质量差 (16)3.3 没有收到TrafficChannelComplete (17)3.3.1 业务链路故障 (17)3.3.2 空口质量差 (18)3.3.3 异常终端 (18)3.4 MEID连接拒绝 (19)3.5 其它原因 (19)4 连接失败的处理方法指引 (19)4.1 连接失败的处理思路 (19)4.2 连接失败的处理方法和步骤 (20)4.3 无法上网问题的处理方法 (21)4.3.1 处理思路 (21)4.3.2 处理方法 (22)5 附录: (24)5.1 影响连接成功的参数表 (24)5.2 相关案例 (27)1 概述在EVDO Rev.A中,连接建立指的是主流的建立,而VOIP、VT等QOS的连接建立则属于辅流的建立,连接成功率是表征EVDO接入性的一个重要指标。
指标定义:EVDO连接建立成功率=([AT发起连接成功次数] + [AN发起连接成功次数])/([AT发起连接请求次数] + [AN发起连接请求次数])*100%。
1.1 连接建立话统指标和连接建立相关的话统指标包括连接请求次数、连接成功次数、连接失败和连接成功率四种类型的指标,且这几项指标都分为由AT发起和AN发起两种情况,整体指标是这两种情况的汇总。

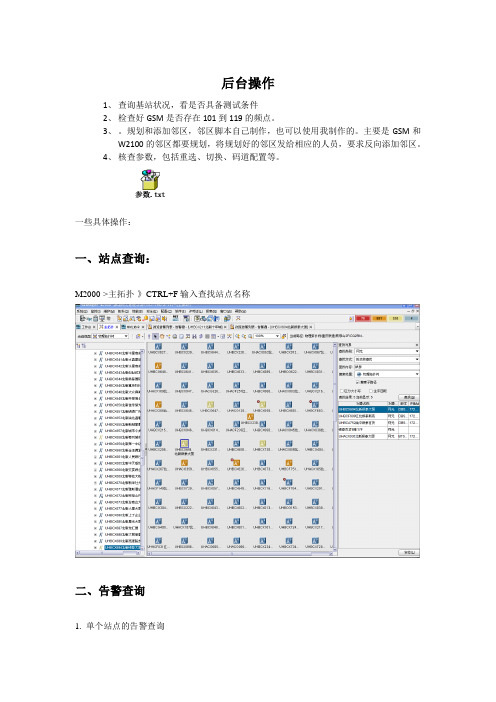

后台操作1、查询基站状况,看是否具备测试条件2、检查好GSM是否存在101到119的频点。
3、。
规划和添加邻区,邻区脚本自己制作,也可以使用我制作的。
主要是GSM和W2100的邻区都要规划,将规划好的邻区发给相应的人员,要求反向添加邻区。
4、核查参数,包括重选、切换、码道配置等。
一些具体操作:一、站点查询:M2000->主拓扑-》CTRL+F输入查找站点名称二、告警查询1. 单个站点的告警查询进入M2000 点击‘查找’图标然后在右侧的‘查找内容’中输入所查询的站点名字对该站点点击右键‘查询告警事件’----‘当前告警’2. 告警提取进入M2000 点击当前故障告警图标点击‘告警源’Node B 告警需选择如图的三个选项然后点‘确定’最后将结果另存在你习惯的文件夹(如果是RNC 告警则在‘RNC’中打钩)RNC信息查询-》点击RNC右键-》属性注意:不要修改信息点击RNC右键->维护台->批处理点击打开:打开脚本,点击设置保存失败结果及失败命令 脚本条数不多时可以在M2000 MML 命令行上执行:如下图,直接将脚本复制到空白处点击执行即可。
在RNC维护台上点击跟踪-》UMTS跟踪-》UE跟踪-》输入IMSI即可层2跟踪:在CDT 跟踪基础上将Dedug 模式勾上-》Other 栏勾上L2设置如下图其他跟踪方法类似,设置根据具体要求确定五、查询硬件设备查询WBBP版型号-》NODEB维护台-》设备面板双击VIRTUL:0查看板件槽位或者输入命令DSP BRD查询板件信息-》输入命令LST BRDINFO查询RRURTWP查询:点击NODEB维护台-》维护-》实时特性监控-》单板级RTWP六、文件提取PCHR提取:双击点击文件管理提取PCHR类型目前提取四类:UPCHR,CHR,DEBG,UCELLFAULT.话统数据提取、MR提取:方式与PCHR相同。
MML提取先进入BSC输入命令EXP CFGMML,点击执行。

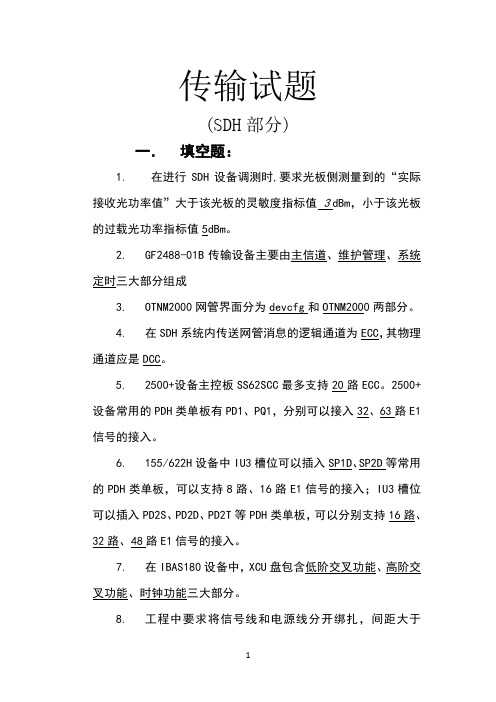

传输试题(SDH部分)一.填空题:1.在进行SDH设备调测时,要求光板侧测量到的“实际接收光功率值”大于该光板的灵敏度指标值3dBm,小于该光板的过载光功率指标值5dBm。
2.GF2488-01B传输设备主要由主信道、维护管理、系统定时三大部分组成3.OTNM2000网管界面分为devcfg和OTNM2000两部分。
4.在SDH系统内传送网管消息的逻辑通道为ECC,其物理通道应是DCC。
5.2500+设备主控板SS62SCC最多支持20路ECC。
2500+设备常用的PDH类单板有PD1、PQ1,分别可以接入32、63路E1信号的接入。
6.155/622H设备中IU3槽位可以插入SP1D、SP2D等常用的PDH类单板,可以支持8路、16路E1信号的接入;IU3槽位可以插入PD2S、PD2D、PD2T等PDH类单板,可以分别支持16路、32路、48路E1信号的接入。
7.在IBAS180设备中,XCU盘包含低阶交叉功能、高阶交叉功能、时钟功能三大部分。
8.工程中要求将信号线和电源线分开绑扎,间距大于3 厘米。
9.STM-1长距光口接收灵敏度指标为-34dBm,STM-4长距光口灵敏度为 -28 dBm;10.如果光接口类型为,它表示:该光板的波长是 1550 nm窗口。
11.2500+设备前插板区共有16个槽位,XCS是交叉板,插在7、8槽位;SCC是主控板,插在15槽位,完成主控、公务的功能;1个2500+子架最多可以插入8块PQ1单板可以实现E1信号的接入,分别插在1、2、3、4、11、12、13、14槽位;12.网管和网关网元间通信采用TCP/IP协议;网关网元和其他网元之间利用ECC通信。
13.T2000网管客户端默认登录用户名是admin ;密码是 T2000 ;14. MET1000V2设备所用的软件平台是;MET1000V3设备所用的软件平台是;MET1000v3设备如果要用命令行设置网元ID为9-2560,那么所使用的命令为:cm-set-neid:0x00090A00;查询本网元IP和子网掩码的命令分别为:cm-get-ip 和:cm-get-submask15.Met1000设备在IU1插入的单板为OI2D,它有2个光口,它的速率为155M,左边的光口为1光口,在每一个光口的上方分别有2个箭头的标识符,分别代表箭头朝里的为收口,箭头朝外的为发口;16.2500+设备最常用的SDH类单板速率的有S16;622M速率的有SD4和SL4;155M的有SL1、SD1、SQ1.17.尾纤机柜外布放时,须加塑料波纹套管。

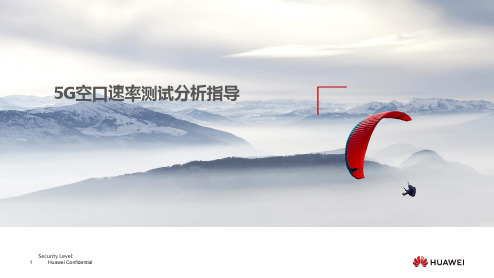

5G空口速率测试分析指导目录1.4G/5G空口速率差别比较2.下行参数影响因素3.上行参数影响因素4.案例4/5G 空口速率差别比较单用户速率= 每秒调度次数*有效RE 数目*调制阶数*编码效率*流数*(1-BLER)GrantRB MCSRANK调度更快❑NR :每秒调度2000次❑LTE :每秒调度1000次资源更多❑带宽:NR 100M(SCS=30KHz)Vs LTE 20M(SCS=15KHz)❑可用带宽:NR 98.3%,LTE 90%❑控制信道开销:NR 21%,LTE 25%效率更高❑调制方式:NR 256QAM (8 bit ),Vs LTE 64QAM (6 bit)❑实际最大编码效率:NR 0.915 Vs LTE 0.89流数更多❑NR :TUE 8流,CPE 4流❑LTE :TM3&8 2流,TM7 1流,TM9 4流无线帧子帧子帧子帧……时隙时隙时隙……4G 数据调度和同步的最小单位(1 ms )符号符号符号……符号基本的数据发送周期调制的基本单位(5G:14个;4G:7个)5G 数据调度和同步的最小单位(0.5 ms)TTI :物理层数据传输调度的时域基本单位5G: 1TTI=0.5 ms 4G: 1TTI=1 ms相同时间内,物理层数据传输调度次数,5G 是4G 的2倍。
(TDD :上下行根据子帧配比区分)LTE 信道带宽(Channel bandwidth BW Channel )[MHz] 1.4 3 5101520RB 数目(每个slot )(Transmission bandwidth configuration N RB )615255075100频率利用率90%信道带宽5MHz10MHz15MHz30MHz20 MHz25 MHz40 MHz50 MHz60 MHz70MHz80 MHz90MHz100 MHzSCS [kHz]RB 数(每个slot)和频谱利用率15255279[160]106133216270N.A N.A N.A N.A N.A 90%93.6%94.8%[96%]95.4%95.8%97.2%97.2%\\\\\30112438[78]5165106133162[189]217[245]27379.2%86.4%91.2%91.8%93.6%95.4%95.8%97.2%97.7%98.3%60N.A1118[38]2431516579[93]107[121]13579.2%86.4%86.4%893%91.8%93.6%94.8%93.6%97.2%以最大带宽为例,每个TTI 所调度的RE 数为:5G: 273RB*12子载波*14符号*79%= 36233 RE4G: 100RB*12子载波*7符号*2*75%= 12600 RE4G 子载波间隔(SCS )统一为15 kHzRE (Resource Element) 物理层资源的最小粒度时域:1个OFDM 符号(Symbol),频域:1个子载波(Subcarrier)RB (Resource Block )物理层数据传输的资源分配频域最小单位时域:1个时隙(Slot),频域:12个连续子载波(Subcarrier)数据传输在传输信道进行,所以资源的分配要减去控制信道的开销。

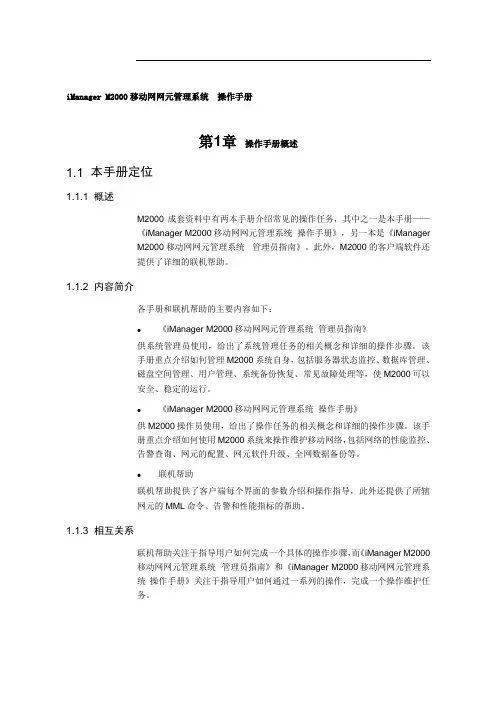

iManager M2000移动网网元管理系统操作手册第1章操作手册概述1.1 本手册定位1.1.1 概述M2000成套资料中有两本手册介绍常见的操作任务,其中之一是本手册——《iManager M2000移动网网元管理系统操作手册》,另一本是《iManagerM2000移动网网元管理系统管理员指南》。
此外,M2000的客户端软件还提供了详细的联机帮助。
1.1.2 内容简介各手册和联机帮助的主要内容如下:●《iManager M2000移动网网元管理系统管理员指南》供系统管理员使用,给出了系统管理任务的相关概念和详细的操作步骤。
该手册重点介绍如何管理M2000系统自身,包括服务器状态监控、数据库管理、磁盘空间管理、用户管理、系统备份恢复、常见故障处理等,使M2000可以安全、稳定的运行。
●《iManager M2000移动网网元管理系统操作手册》供M2000操作员使用,给出了操作任务的相关概念和详细的操作步骤。
该手册重点介绍如何使用M2000系统来操作维护移动网络,包括网络的性能监控、告警查询、网元的配置、网元软件升级、全网数据备份等。
●联机帮助联机帮助提供了客户端每个界面的参数介绍和操作指导,此外还提供了所辖网元的MML命令、告警和性能指标的帮助。
1.1.3 相互关系联机帮助关注于指导用户如何完成一个具体的操作步骤,而《iManager M2000移动网网元管理系统管理员指南》和《iManager M2000移动网网元管理系统操作手册》关注于指导用户如何通过一系列的操作,完成一个操作维护任务。
联机帮助是《iManager M2000移动网网元管理系统管理员指南》和《iManager M2000移动网网元管理系统操作手册》的基础,为两本手册提供客户端操作细节介绍。
《iManager M2000移动网网元管理系统管理员指南》和《iManager M2000移动网网元管理系统操作手册》在介绍操作任务时不再详细描述如何执行每个操作步骤。
华为iManager M2000无线 OSS解决方案HUAWEI TECHNOLOGIES CO., LTD.目录华为无线OSS解决方案介绍HISILICON SEMICONDUCTOR LTD. HUAWEI TECHNOLOGIES CO.,Page 2华为无线OSS功能布局第三方优化平台开放,协作 站点融合NastarNetEco 能源和站点管理系统精准优化FARS PRS 信令跟踪分析智能运维AFD 天馈故障检测 iSStar 智能脚本开发平台 CME 配置快车Nastar 网优分析系统PRS 全网性能监控系统 WEB----LMT上层网管 网络基础维护 M2000/DOMC920故障 管理 配置 管理 性能 管理 拓扑 管理 系统 管理 安全 管理 软件 管理 存量 管理 北向接口开放,协作数据中心其它厂家OMCGSM / TD-SCDMA 接入网已规划11Q1提供HISILICON SEMICONDUCTOR LTD. HUAWEI TECHNOLOGIES CO.,Page 3华为iManager M2000解决方案PRS(性能报表系统):提供专业化性能报表分析能力,支持数据钻取分 析,报表定制、发布,KPI仪表盘监控,提升对整网性能的监控、问题快速 定位分析的能力;新增Bechmarking分析 Nastar(性能优化):V6R8版本新增VIP分析、投诉处理、GIS地图、VQI 分析等专题 FARS(故障辅助定位和分析系统):提供基于信令和无线测量参数的用 户信令跟踪和小区跟踪,跨越BSC、MSC边界,以直观的显示揭示信令过 程,为无线信号故障提供诊断依据。
CME(网络配置快车):批量配置数据;广泛采用配置模版、配置向导降 低配置复杂性,提升网络配置效率;支持全网翻频 iSStar(智能脚本之星):二次开发平台,通过自主开发脚本,贴近实际 场景和流程,实现自动化运维及经验的固化和传递 AFD(天馈故障检测):可实现自动检测各种天馈故障:如,接受信号趋 零、单天线或单根天线脱落接错、载频无话务等异常故障;检测准确度达 到90%以上,大大减少上站次数,提升运维效率; SLS(多机分担方案):提供大容量网管,从而支持对网络的集中监控、 集中维护、集中管理,网管平滑扩容无线网络优化解决方案高效运维解决方案大规模网络集中监控解决方案HISILICON SEMICONDUCTOR LTD. HUAWEI TECHNOLOGIES CO.,Page 4精准优化PRS-全网性能监控系统 Nastar-网优分析系统 FARS-信令跟踪与分析智能运维CME-网络配置快车 iSSTAR-智能脚本平台 AFD-天馈故障检测站点融合NetEco-站点管理系统大网集中管理解决方案HISILICON SEMICONDUCTOR LTD. HUAWEI TECHNOLOGIES CO.,Page 5无线性能监控与优化解决方案OMCNASTAR/PRS小区性能分析 话务地图分布网络性能集中监控 报表快速制作、深度分析 覆盖、邻区分析 上行干扰、频率分析BSC RNC全网场景小区VIP主动保障 VIP主动保障 用户投述 辅助处理用户 TRX终端从宏观监控到深度挖掘,实时把握网络性能脉搏,直击网络问题HISILICON SEMICONDUCTOR LTD. HUAWEI TECHNOLOGIES CO.,Page 6性能报表系统(PRS): 掌管网络性能面向全网的集中性能管理l 开放的性能集成接口,支持多OSS集中管理 l 多维度性能汇聚和精细的数据存储策略,支持数据端到端报表自定义l KPI自定义 l 忙时自定义 l 报表自定义 l Excel输出模板自定义 l 报表定时生成及分发长期存储,提高查询效率高效运维,降低OPEX精细优化 , 提高网络质量l 丰富的专题报表 l 强大的报表展示功能 l 便捷的KPI关联与多维钻取功能 l KPI仪表盘功能 l KPI Benchmarking l 话务趋势预测l 按场景特性自动生成对象组 l 按场景维度进行性能汇聚 l 场景忙时规则自定义,精确计算场景的实际忙时 l 场景监控和分析,实现场景性能钻取分析高效性能监控与分析基于场景的性能精细分析HISILICON SEMICONDUCTOR LTD. HUAWEI TECHNOLOGIES CO.,Page 7PRS-面向全网的集中性能管理PRS采取独立部署方式 可1对多接入多套OMC 可同时管理2G/3G网络 可同时管理核心网设备 可管理第三方网管 可按小时、日、周、月、年 不同维度汇总数据Core NetworkNodeB RNCl lPRSM2000 /异厂家OSSl l l lM2000/OMCBTSBSCGSM TD-SCMDAeNodeBLTE多制式和多OSS集中性能管理,管理能力达到100,000 TRX (GSM)HISILICON SEMICONDUCTOR LTD. HUAWEI TECHNOLOGIES CO., HUAWEI ConfidentialPage 8PRS-多维性能汇聚时间 月 周 天 小时. . . . . . …•Sum •Average •Max •Min •Count. . .…. . .. . . . . .小区BSC/小区组全网对象小时汇聚数据 全网 BSC 小区 31 天 31 天 31 天忙时汇聚数据 93 天 93 天 93 天天汇聚数据 180 天 180 天 180 天周汇聚数据 106 周 106 周 106 周月汇聚数据 36 月 36 月 36 月解决性能数据量急剧增加和存储时间的矛盾,提高查询效率HISILICON SEMICONDUCTOR LTD. HUAWEI TECHNOLOGIES CO., HUAWEI ConfidentialPage 9PRS-KPI自定义普通KPI 条件KPI例: 最差小区比例= count 2G小区 数量 in GBSC (if TCH话务量>= 1 Erl and TCH掉话率>3% and TCH溢出率>=5%) / GBSC中2G小区总数自定义KPI,包括普通KPI和条件KPIHISILICON SEMICONDUCTOR LTD. HUAWEI TECHNOLOGIES CO., HUAWEI ConfidentialPage 10丰富的显示功能格式表格Filter GIS图表TopNHISILICON SEMICONDUCTOR LTD. HUAWEI TECHNOLOGIES CO.,HUAWEI ConfidentialPage 11面向全网的集中性能管理端到端报表自定义 基于场景的性能精细分析PRS-KPI Benchmarking高效性能监控与分析AVGl 自动计算KPI历史均值,监控对象的性能波动情况,确保性能的稳定 l 搬迁前后的数据进行对比,优化搬迁后的网络质量HISILICON SEMICONDUCTOR LTD. HUAWEI TECHNOLOGIES CO.,HUAWEI ConfidentialPage 12PRS-基于场景的性能精细分析球迷广场 媒体中心 按场景分组 高速公路. . . . . . … . . . . . .球场小区场景场景性能汇聚PS Throughput球场Busy Hour Time场景专题报表场景忙时报告 指标 KPI钻取周 天 小时HISILICON SEMICONDUCTOR LTD. HUAWEI TECHNOLOGIES CO.,HUAWEI ConfidentialPage 13PRS应用案例-杭州应用PRS性能分析和报表统计,工作效率提升10~20倍§多维度性能统计和数据双向钻取钻取§杭州PRS使用前后对比:小区 钻取• 对象维度 • 时间维度CBD全网问题 小区场景日常工作使用PRS前应用PRS后 1分钟 5分钟 支持场景化汇总 全图形化鼠标操作;无 须掌握任何语言;5分钟 制作一张专业报表 系统自动完成,长期存 储可供历史分析 多维度双向钻取,支持 复杂关联报表 提供话务趋势预测和 Benchmark对比分析小数据量报表提取 1~2小时 全网级报表查询 1天以上高速公路 商业区校园按对象组分析(频 手工区分 段类型、区域) 报表、指标自定义 需熟练掌握SQL 和数据库结构, 难度较高,制作 难,周期长Email§端到端自定义报表平台按照不同场景的话务模型自定义忙时CounterC1 C2 C3 C4 . . . CnKPIKPIa KPIb KPIc KPId . . . KPIzz报表Excel 模板数据汇总FTP. . .. . .自动分发完全依赖手工完 成,效率很低分析能力(数据挖 无,靠人工完成 掘、钻取,关联) 趋势预测能力 无Page 14根据优化经验自定义KPI自定义报表自定义 Excel模版报表定时生成与分发HISILICON SEMICONDUCTOR LTD. HUAWEI TECHNOLOGIES CO.,Nastar-性能分析系统测量结果服务小区 下行 邻区 下行MR 分析、覆盖分析服务小区上行邻区分析测量报告频率分析上行干扰分析MS上行频率扫描VIP主动关怀 VIP主动关怀BTS用户呼叫记录投诉辅助处理(新增) GIS地图(新增) GIS地图(新增)DL RxQual UL RxQualDL RxLev UL RxLevMS Power BTS PowerTA Ncell DL RxLeviManager M2000 BSCNastarHISILICON SEMICONDUCTOR LTD. HUAWEI TECHNOLOGIES CO.,Page 15Nastar-系统部署策略l lBTS BSC多网络制式同时接入 支持GSM/TD互操作分析 覆盖类、邻区类问题深度分析 VIP/用户投诉主动关怀IntranetGSMM2000客户端l lNodeBRNCIntranetTD-SCDMAOMC920 NASTARIntranetNodeBRNCLTE 多网络接入第三方网管 多网管接入 网管中心数据分析服务器+ 分布在BSC/RNC上的SAU单板: DL580 支持50,000 TRX,DL 785 最大支持100,000TRXHISILICON SEMICONDUCTOR LTD. HUAWEI TECHNOLOGIES CO.,Page 16Nastar-GSM小区性能分析l小区性能分析专题提供对小区各 项指标进行详细分析的功能。

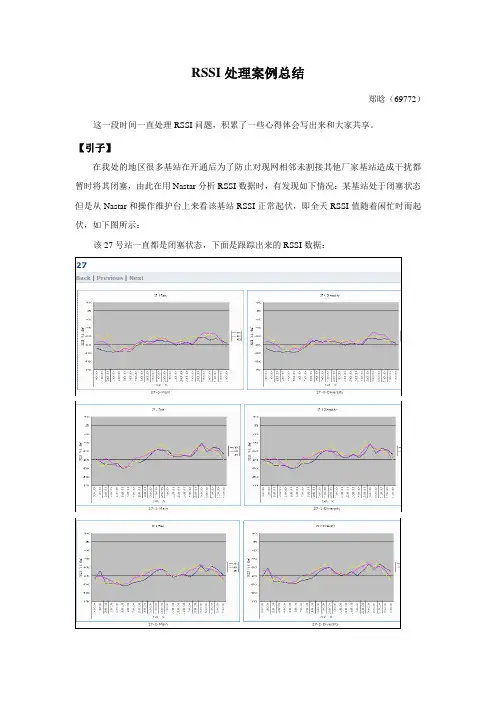

RSSI处理案例总结郑晗(69772)这一段时间一直处理RSSI问题,积累了一些心得体会写出来和大家共享。
【引子】在我处的地区很多基站在开通后为了防止对现网相邻未割接其他厂家基站造成干扰都暂时将其闭塞,由此在用Nastar分析RSSI数据时,有发现如下情况:某基站处于闭塞状态但是从Nastar和操作维护台上来看该基站RSSI正常起伏,即全天RSSI值随着闲忙时而起伏,如下图所示:该27号站一直都是闭塞状态,下面是跟踪出来的RSSI数据:图:27号站各扇区RSSI全天走势图图:操作维护台跟踪RSSI数据当时很奇怪闭塞了的基站不可能有用户感觉RSSI应该全天无变化才对。
于是又用M2000对RSSI进行查询结果和Nastar统计结果相同,分析原因应该是当基站闭塞后,基站基本上变成了“接收机”,其覆盖范围内的手机无法接收到该站点的信号,将会在周边的基站上接入进行业务。
由于该站点附近的手机相对于周边的基站距离较远,在接入到周边基站进行业务时就会以相对比较大的功率发射,以保持与周边基站的通讯,对于该站点的RSSI就会造成影响所致。
同时再次对Nastar指标进行核查发现在Nastar软件中实际有两个地方可以统计RSSI,如下图所示:图:Nastar统计RSSI方法1图:Nastar统计RSSI方法2可以看出这两个方法一个来自导频功率测量选项,单位为(dBm),一个来自RSSI性能测量选项,单位为(0.1dBm),这两种统计结果不仅是单位的不同而且在统计计算方法上有本质的不同。
在前图的“27号站各扇区RSSI全天走势图”中我所取的数据来自RSSI性能测量(0.1dBm)中,对比两组数据如下图所示:(由于数据较多仅以410频点为例)图:来自RSSI性能测量数据图:来自导频功率测量RSSI数据对比两组数据可以发现其结果的不同,第一组值全天一直在变化而第二组来自导频功率测量选项的RSSI数据统计值全天都是一个恒定值。
1、TCH话务量(Erl)= CR3551:业务信道处于忙状态的平均数目(TCHF)+CR3552:业务信道处于忙状态的平均数目(TCHH)
2、SDCCH话务量(Erl)= K3004:SDCCH话务量
3、切换成功率= (CH323:BSC内入小区切换成功次数+CH313:BSC内出小区切换成功次数
+CH303:BSC内小区内切换成功次数+CH343:BSC间入小区切换成功次数+CH333:BSC间出小区
切换成功次数+CH353:系统间出小区切换成功次数+CH363:系统间入小区切换成功次
数)/(CH320:BSC内入小区切换请求次数+CH310:BSC内出小区切换请求次数+CH300:BSC内小区内切换请求次数+CH340:BSC间入小区切换请求次数+CH330:BSC间出小区切换请求次数
+CH350:系统间出小区切换请求次数+CH360:系统间入小区切换请求次数)
4、TCH掉话率= CM33C:业务信道无线口掉话次数/(K3013A:TCH呼叫占用成功次数(业务信道)+K3013B:TCH切换占用成功次数(业务信道))
5、TCH拥塞率(不含切换)= K3011A:TCH呼叫占用遇全忙次数(业务信道)/K3010A:TCH呼叫占用请求次数(业务信道)
6、SDCCH拥塞率= K3001:SDCCH占用遇全忙次数/(K3000:SDCCH占用请求次数+K3020:TCH 占用请求次数(信令信道))
7、SDCCH掉话率= CM30:SDCCH掉话次数/(K3000:SDCCH占用请求次数+K3020:TCH占用请求次数(信令信道)) ------有明显错误,暂时使用这个公式,后续推动客户修改
8、无线接通率= (CA301J:立即指配命令次数(电路业务)/(K3000:SDCCH占用请求次数
+K3020:TCH占用请求次数(信令信道)))*100*(K3013A:TCH呼叫占用成功次数(业务信道)
/K3010A:TCH呼叫占用请求次数(业务信道))
9、上行干扰带= (AS4207A:信道处于干扰带1的平均数目(TCHF)+AS4208A:信道处于干扰带1
的平均数目(TCHH)+AS4207B:信道处于干扰带2的平均数目(TCHF)+AS4208B:信道处于干
扰带2的平均数目(TCHH)+AS4207C:信道处于干扰带3的平均数目(TCHF)+AS4208C:信道处于干扰带3的平均数目(TCHH)) /(AS4207A:信道处于干扰带1的平均数目(TCHF)+AS4208A:信道处于干扰带1的平均数目(TCHH)+AS4207B:信道处于干扰带2的平均数目(TCHF)
+AS4208B:信道处于干扰带2的平均数目(TCHH)+AS4207C:信道处于干扰带3的平均数目(TCHF)+AS4208C:信道处于干扰带3的平均数目(TCHH)+AS4207D:信道处于干扰带4的平均数目(TCHF)+AS4208D:信道处于干扰带4的平均数目(TCHH)+AS4207E:信道处于干扰带5的平均数目(TCHF)+AS4208E:信道处于干扰带5的平均数目(TCHH))
10、上行TBF建立成功率= (A9002:上行GPRS TBF建立成功次数/A9001:上行GPRS TBF建立尝试次数)*100 ------有明显遗漏,暂时使用这个公式,后续推动客户修改
11、下行TBF建立成功率= (A9102:下行GPRS TBF建立成功次数/A9101:下行GPRS TBF建立尝试次数)*100 ------有明显遗漏,暂时使用这个公式,后续推动客户修改
12、上行数据业务吞吐量= L9002:上行CS1 RLC数据块总数*23*8/1024/1024+L9003:上行CS2 RLC数据块总数*34*8/1024/1024+L9004:上行CS3 RLC数据块总数*40*8/1024/1024+L9005:上行CS4 RLC数据块总数*54*8/1024/1024+L9202:上行EGPRS MCS1 RLC数据块总数
*22*8/1024/1024+L9203:上行EGPRS MCS2 RLC数据块总数*28*8/1024/1024+L9204:上行EGPRS MCS3 RLC数据块总数*37*8/1024/1024+L9205:上行EGPRS MCS4 RLC数据块总数
*44*8/1024/1024+L9206:上行EGPRS MCS5 RLC数据块总数*56*8/1024/1024+L9207:上行EGPRS MCS6 RLC数据块总数*74*8/1024/1024+L9208:上行EGPRS MCS7 RLC数据块总数
*56*8/1024/1024+L9209:上行EGPRS MCS8 RLC数据块总数*68*8/1024/1024+L9210:上行EGPRS MCS9 RLC数据块总数*74*8/1024/1024
13、下行数据业务吞吐量= L9102:下行CS1 RLC数据块总数*23*8/1024/1024+L9103:下行CS2 RLC数据块总数*34*8/1024/1024+L9104:下行CS3 RLC数据块总数*40*8/1024/1024+L9105:下行CS4 RLC数据块总数*54*8/1024/1024+L9302:下行EGPRS MCS1 RLC数据块总数
*22*8/1024/1024+L9303:下行EGPRS MCS2 RLC数据块总数*28*8/1024/1024+L9304:下行EGPRS
MCS3 RLC数据块总数*37*8/1024/1024+L9305:下行EGPRS MCS4 RLC数据块总数
*44*8/1024/1024+L9306:下行EGPRS MCS5 RLC数据块总数*56*8/1024/1024+L9307:下行EGPRS MCS6 RLC数据块总数*74*8/1024/1024+L9308:下行EGPRS MCS7 RLC数据块总数
*56*8/1024/1024+L9309:下行EGPRS MCS8 RLC数据块总数*68*8/1024/1024+L9310:下行EGPRS MCS9 RLC数据块总数*74*8/1024/1024。
