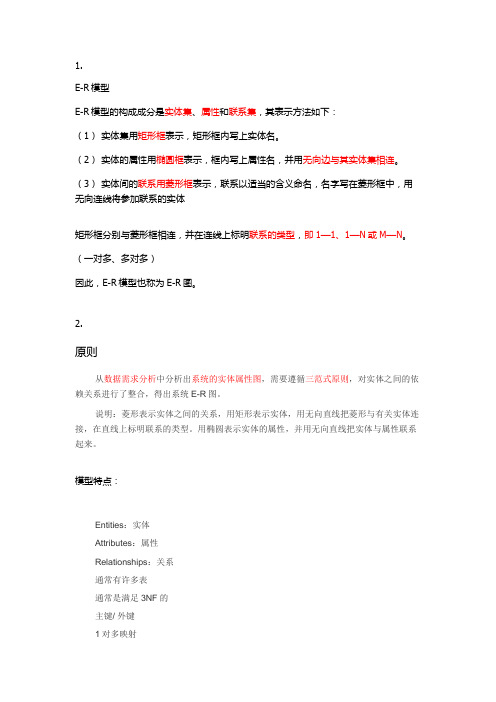

1.
E-R模型
E-R模型的构成成分是实体集、属性和联系集，其表示方法如下：
（1）实体集用矩形框表示，矩形框内写上实体名。
（2）实体的属性用椭圆框表示，框内写上属性名，并用无向边与其实体集相连。
（3）实体间的联系用菱形框表示，联系以适当的含义命名，名字写在菱形框中，用无向连线将参加联系的实体
矩形框分别与菱形框相连，并在连线上标明联系的类型，即1—1、1—N或M—N。
（一对多、多对多）
因此，E-R模型也称为E-R图。
2.
原则
从数据需求分析中分析出系统的实体属性图，需要遵循三范式原则，对实体之间的依赖关系进行了整合，得出系统E-R图。
模型特点：
Entities：实体
Attributes：属性
Relationships：关系
通常有许多表
通常是满足3NF的
主键/ 外键
1对多映射
建立E-R模型是数据库概念设计的重要内容，而概念设计是设计阶段的组成部分。
同时建立E-R模型的工作，属于软件生命周期的设计阶段。

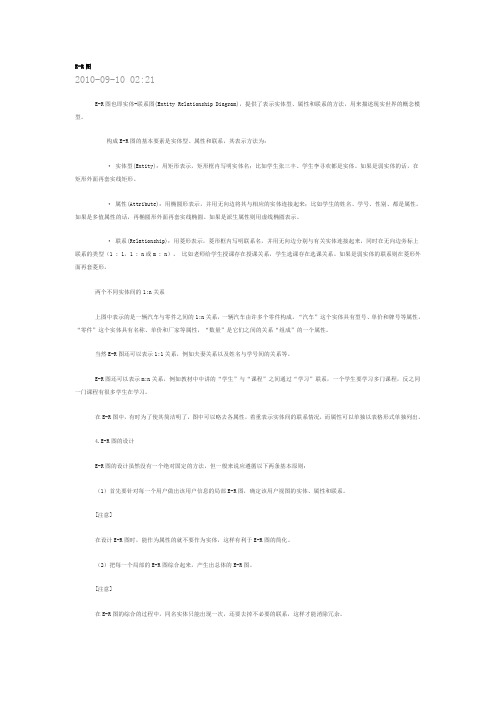

E-R图2010-09-10 02:21E-R图也即实体-联系图(Entity Relationship Diagram)，提供了表示实体型、属性和联系的方法，用来描述现实世界的概念模型。
构成E-R图的基本要素是实体型、属性和联系，其表示方法为：· 实体型(Entity)：用矩形表示，矩形框内写明实体名；比如学生张三丰、学生李寻欢都是实体。
如果是弱实体的话，在矩形外面再套实线矩形。
· 属性(Attribute)：用椭圆形表示，并用无向边将其与相应的实体连接起来；比如学生的姓名、学号、性别、都是属性。
如果是多值属性的话，再椭圆形外面再套实线椭圆。
如果是派生属性则用虚线椭圆表示。
· 联系(Relationship)：用菱形表示，菱形框内写明联系名，并用无向边分别与有关实体连接起来，同时在无向边旁标上联系的类型（1 : 1，1 : n或m : n）。
比如老师给学生授课存在授课关系，学生选课存在选课关系。
如果是弱实体的联系则在菱形外面再套菱形。
两个不同实体间的1:n关系上图中表示的是一辆汽车与零件之间的1:n关系，一辆汽车由许多个零件构成。
“汽车”这个实体具有型号、单价和牌号等属性，“零件”这个实体具有名称、单价和厂家等属性，“数量”是它们之间的关系“组成”的一个属性。
当然E-R图还可以表示1:1关系，例如夫妻关系以及姓名与学号间的关系等。
E-R图还可以表示m:n关系，例如教材中中讲的“学生”与“课程”之间通过“学习”联系，一个学生要学习多门课程，反之同一门课程有很多学生在学习。
在E-R图中，有时为了使其简洁明了，图中可以略去各属性，着重表示实体间的联系情况，而属性可以单独以表格形式单独列出。
4.E-R图的设计E-R图的设计虽然没有一个绝对固定的方法，但一般来说应遵循以下两条基本原则：（1）首先要针对每一个用户做出该用户信息的局部E-R图，确定该用户视图的实体、属性和联系。
名词解释e-r模型e-r模型（Entity-RelationshipModel）是一种数据库模型，它以图形方式来表示和分析数据库中的实体（Entity）、实体之间的联系（Relationship）和每个实体的属性（Attribute）。
e-r模型由实体（Entity）、实体关系（Relationship）和实体属性（Attribute）三部分组成，是当今数据库设计的基本技术之一。
一、实体（Entities）实体（Entities）是e-r模型中的基本概念，其英文单词的意思是“现实的或抽象的物体”，即某一种事物。
实体可以是人、事、物或抽象概念，如部门、客户、订单等，它是形成系统模型的基本组成部分。
二、实体关系（Relationship）实体关系（Relationship）是指实体之间的关联，是e-r模型中的重要概念。
实体关系可以是实体之间的一种有向的或无向的关系，其含义是实体之间的相互联系。
如某一部门的所有员工（实体）之间的所有关系，一般表示为“部门-员工”（实体关系），即每个员工都有一个所在部门关系。
三、实体属性（Attributes）实体属性（Attributes）是描述实体的属性，是指为描述某一实体而设置的描述变量。
如某部门的实体属性可以有：部门名称、部门编码、部门负责人、部门电话等。
四、e-r模型的特点（1）模型可视化e-r模型将实体及其之间的联系表示为图形的形式，易于理解，可以使模型分析者更容易看出模型的结构特征。
（2）模型完整性e-r模型把实体的属性（Attributes）表示出来，同时也表示出实体之间的联系（Relationship），即e-r模型把系统中实体及实体之间的关系都表示出来，完整地反映了系统的结构特征。
（3）模型可扩展性e-r模型可以根据系统用户的要求，不断地添加新的实体及实体之间的联系，从而使系统不断完善，更加贴近用户的实际需要，可以有效地满足用户的需求，提高系统的能力和效率。
数据库系统原理模型的基本概念ER模型由Peter Chen 于1976年在命题为“实体联系模型：将来的数据视图”论文中提出。
模型的基本元素1实体定义：·实体：是一个数据对象，指应用中可以区别的客观存在的实物。
·实体集：是指同一类实体构成的集合。
·实体类型：是对实体集中实体的定义。
ER模型中提到的实体往往是指实体集。
实体用方框表示，方框内注明实体的命名。
2联系定义：实体不是孤立的，实体之间是有联系的。
·联系：表示一个或者多个实体之间的关联关系。
·联系集：是指同一类联系构成的集合。
·联系类型：是对联系集中联系的定义。
联系是实体之间的一种行为。
联系用菱形框表示，并用线段将其与相关的实体连接起来。
3属性定义：属性：实体的某一特性成为属性，能够唯一表示实体的属性或属性集称为“实体标识符”。
一个实体只有一个标识符，没有候选标识符的概念。
实体标识符有事也成为实体的主键。
属性用椭圆形框表示，加下划线的属性为标识符。
属性域是属性的可能取值范围，也成为属性的值域。
属性的分类1简单属性和符合属性：（1）简单属性个是不可再分割的属性，符合属性是可在费解为其他属性的属性。
2单值属性和多值属性：（1）单值属性指的是同一实体的属性只能取一个值，多值属性指同意实体的某些属性可能取多个值缺点：如果太过简单的表示多值属性，会产生大量的数据冗余，造成数据库潜在的数据异常、数据不一致性和完整性的缺陷。
调整方式：修改原来的ER模型，对多值属性进行变换。
有以下两种方法：1）将原来的多值属性用几个新的单值属性来表示。
2）将原来的多值属性用一个新的实体类型表示：这个新实体以来于原实体而存在，我们称之为弱实体。
3存储属性和派生属性：（1）派生属性：两个或两个以上的属性值是相关的，可以从其他熟悉吸纳个只推导出值的属性，称为派生属性。
（2）储存属性：派生属性的值不必存储在数据库内，而其他需要存储值的属性称为储存属性。
总体要点：实体与联系、E-R图画法、关系模型、E-R图向关系模型的转换、关系模型的数学基础（关系代数）一概念模型: 实体-联系模型。
实体：可以相互区分的事物。
实体集：同类实体的集合。
联系：实体集之间的相互关联。
候选码是在一个实体集（或联系集）中可以用于区分不同实体的单个属性或若干属性的组合。
主码：当一个实体集中有多个候选码，可以选定其中的一个作为主码。
联系—实体集之间的对应关系：一对多联系(1:n) 多对多联系(n:n)一对一联系(1:1) 注意：两个方向结合才能判断一个联系的类型。
二逻辑模型概念模型（实体-联系）只能反映信息世界的抽象表示，还没有反映组织数据和操作数据的方式。
逻辑模型完成此项任务。
逻辑模型要体现三个方面的特征：1）数据结构，描述数据用什么结构组织起来；2）数据操作，描述可以对数据进行哪些操作；3）数据约束，描述数据规则从而保证数据完整。
关系数据模型的特点：用表及表间关联表示数据组织结构；用关系操作表示数据操作；包含一组完整性约束规则。
关系模型的基本概念关系：将一个没有重复行、重复列的二维表看成一个关系。
属性：二维表的每一列在关系中称为属性。
元组（记录）：二维表的每一行在关系中称为关系的一个元组。
关键字：用于区分不同元组的属性或属性组合。
关系中能够作为关键字的属性或属性组合不是唯一的。
凡在关系中能够区分不同元组的属性或属性组合，成为候选关键字，在候选关键字中选择一个作为关键字，成为主关键字或主键。
主键是唯一的。
外部关键字：如果关系中某个属性（或属性组合）是另一个关系的关键字，则称此属性（或属性组合）为本关系的外部关键字。
外部关键字体现联系。
设计关系型数据库中，要明确给出数据库需要哪些关系（表），每个关系有哪些属性，把这些称为数据库的关系模式。
逻辑模型设计阶段的任务就是设计出整个数据库的关系模式。
从概念模型设计的结果——E-R图中，可以导出关系模式，导出方法遵循两点原则：E-R图中的每个实体，都转换成一个关系模式。
ER模型的基本概念数据库系统原理模型的基本概念ER模型由Peter Chen 于1976年在命题为“实体联系模型：将来的数据视图”论⽂中提出。
模型的基本元素1实体定义：·实体：是⼀个数据对象，指应⽤中可以区别的客观存在的实物。
·实体集：是指同⼀类实体构成的集合。
·实体类型：是对实体集中实体的定义。
ER模型中提到的实体往往是指实体集。
实体⽤⽅框表⽰，⽅框内注明实体的命名。
2联系定义：实体不是孤⽴的，实体之间是有联系的。
·联系：表⽰⼀个或者多个实体之间的关联关系。
·联系集：是指同⼀类联系构成的集合。
·联系类型：是对联系集中联系的定义。
联系是实体之间的⼀种⾏为。
联系⽤菱形框表⽰，并⽤线段将其与相关的实体连接起来。
3属性定义：属性：实体的某⼀特性成为属性，能够唯⼀表⽰实体的属性或属性集称为“实体标识符”。
⼀个实体只有⼀个标识符，没有候选标识符的概念。
实体标识符有事也成为实体的主键。
属性⽤椭圆形框表⽰，加下划线的属性为标识符。
属性域是属性的可能取值范围，也成为属性的值域。
属性的分类1简单属性和符合属性：（1）简单属性个是不可再分割的属性，符合属性是可在费解为其他属性的属性。
2单值属性和多值属性：（1）单值属性指的是同⼀实体的属性只能取⼀个值，多值属性指同意实体的某些属性可能取多个值缺点：如果太过简单的表⽰多值属性，会产⽣⼤量的数据冗余，造成数据库潜在的数据异常、数据不⼀致性和完整性的缺陷。
调整⽅式：修改原来的ER模型，对多值属性进⾏变换。
有以下两种⽅法：1）将原来的多值属性⽤⼏个新的单值属性来表⽰。
2）将原来的多值属性⽤⼀个新的实体类型表⽰：这个新实体以来于原实体⽽存在，我们称之为弱实体。
3存储属性和派⽣属性：（1）派⽣属性：两个或两个以上的属性值是相关的，可以从其他熟悉吸纳个只推导出值的属性，称为派⽣属性。
（2）储存属性：派⽣属性的值不必存储在数据库内，⽽其他需要存储值的属性称为储存属性。
