三、我修改过的图纸（我认为原图可能有错误）四、超力通电路原理该充电器具有镍镉、镍氢、锂离子电池充电转换开关，并具有放电功能。
在150～250Ｖ、40ｍＡ的交流市电输入时，可输出300±50ｍＡ的直流电流。
该充电器采用了RCC型开关电源，即振荡抑制型变换器，它与PWM型开关电源有一定的区别。
PWM型开关电源由独立的取样误差放大器和直流放大器组成脉宽调制系统；而RCC型开关电源只是由稳压器组成电平开关，控制过程为振荡状态和抑制状态。
由于PWM型开关电源中的开关管总是周期性的通断，系统控制只是改变每个周期的脉冲宽度，而RCC型开关电源的控制过程并非线性连续变化，它只有两个状态：当开关电源输出电压超过额定值时，脉冲控制器输出低电平，开关管截止；当开关电源输出电压低于额定值时，脉冲控制器输出高电平，开关管导通。
当负载电流减小时，滤波电容放电时间延长，输出电压不会很快降低，开关管处于截止状态，直到输出电压降低到额定值以下，开关管才会再次导通。
开关管的截止时间取决于负载电流的大小。
开关管的导通／截止由电平开关从输出电压取样进行控制。
因此这种电源也称非周期性开关电源。
220Ｖ市电经VD1～VD4桥式整流后在V2的集电极上形成一个300Ｖ左右的直流电压。
由V2和开关变压器组成间歇振荡器。
开机后，300Ｖ直流电压经过变压器初级加到V2的集电极，同时该电压还经启动电阻R2为Ｖ２的基极提供一个偏置电压。
由于正反馈作用，V2 Ic 迅速上升而饱和，在Ｖ２进入截止期间，开关变压器次级绕组产生的感应电压使ＶＤ７导通，向负载输出一个９Ｖ左右的直流电压。
开关变压器的反馈绕组产生的感应脉冲经ＶＤ５整流、Ｃ１滤波后产生一个与振荡脉冲个数呈正比的直流电压。
此电压若超过稳压管ＶＤ１７的稳压值，ＶＤ１７便导通，此负极性整流电压便加在Ｖ２的基极，使其迅速截止。
Ｖ２的截止时间与其输出电压呈反比。
ＶＤ１７的导通／截止直接受电网电压和负载的影响。
手机充电器的电路原理手机充电器是我们日常生活中必不可少的电子设备之一，它充分利用电路原理，将电能转化为手机所需的直流电能，为我们的手机充电。
本文将探讨手机充电器的电路原理及其工作过程。
一、直流电与交流电之间的转换手机充电器的电路原理首先涉及到直流电与交流电之间的转换。
电网供应的是交流电，而手机所需的是直流电。
因此，手机充电器的任务就是将交流电转换为直流电，以供手机使用。
在手机充电器中，存在一个重要的元件——变压器。
变压器具有将电压从交流电源端降压或升压的作用。
在手机充电器中，变压器主要起到降压的作用，将电网的交流电降压到手机所需的合适电压。
二、整流电路的作用正常情况下，手机的电池需要直流电进行充电。
然而，交流电经过变压器后仍然是交流电。
因此，手机充电器中还需一个重要的元件——整流器，用于将交流电转换为直流电。
整流是将交流电信号转换为单向电信号的过程。
在手机充电器中，使用的是整流电路，它可以将交流信号的负半周部分去除，只保留正半周部分，从而得到单向的直流电信号。
三、滤波电路的作用在经过整流电路后，产生的直流电仍然存在一些脉动。
手机充电器的电路原理中还包括一个滤波电路，用于去除这些脉动，使得输出的直流电更加稳定。
滤波电路通常采用电容器进行构建。
电容器具有储存电荷的特性，它能够吸收脉动电流并释放稳定的直流电流，从而实现对直流电信号的平滑调节。
四、稳压电路的作用在手机充电器的电路原理中，还有一个重要的元件——稳压器，用于稳定输出的直流电压。
稳压器可以抵消电源电压波动、负载变化等因素对输出电压的影响，从而确保手机充电时电压始终保持稳定。
稳压器通常采用集成电路的形式。
通过对输入电压进行采样并进行反馈控制，稳压器可以自动调节输出电压的大小，保持恒定。
这样，手机充电器就能够准确地提供所需的电压，以保证手机安全充电。
五、保护电路的作用在手机充电器的电路原理中，还有一个必不可少的部分——保护电路。
保护电路可以监测充电过程中的电流和电压，并根据需要进行调节，以保护手机免受过电流、过电压等不良因素的影响。
专门找了几个例子，让大家看看。
自己也一边学习。
分析一个电源，往往从输入开始着手。
220V交流输入，一端经过一个4007半波整流，另一端经过一个10欧的电阻后，由10uF电容滤波。
这个10欧的电阻用来做保护的，如果后面出现故障等导致过流，那么这个电阻将被烧断，从而避免引起更大的故障。
右边的4007、4700pF电容、82KΩ电阻，构成一个高压吸收电路，当开关管13003关断时，负责吸收线圈上的感应电压，从而防止高压加到开关管13003上而导致击穿。
13003为开关管(完整的名应该是MJE13003)，耐压400V，集电极最大电流1.5A，最大集电极功耗为14W，用来控制原边绕组与电源之间的通、断。
当原边绕组不停的通断时，就会在开关变压器中形成变化的磁场，从而在次级绕组中产生感应电压。
由于图中没有标明绕组的同名端，所以不能看出是正激式还是反激式。
不过，从这个电路的结构来看，可以推测出来，这个电源应该是反激式的。
左端的510KΩ为启动电阻，给开关管提供启动用的基极电流。
13003下方的10Ω电阻为电流取样电阻，电流经取样后变成电压(其值为10*I)，这电压经二极管4148后，加至三极管C945的基极上。
当取样电压大约大于1.4V，即开关管电流大于0.14A时，三极管C945导通，从而将开关管13003的基极电压拉低，从而集电极电流减小，这样就限制了开关的电流，防止电流过大而烧毁(其实这是一个恒流结构，将开关管的最大电流限制在140mA左右)。
变压器左下方的绕组(取样绕组)的感应电压经整流二极管4148整流，22uF电容滤波后形成取样电压。
为了分析方便，我们取三极管C945发射极一端为地。
那么这取样电压就是负的(-4V左右)，并且输出电压越高时，采样电压越负。
取样电压经过6.2V稳压二极管后，加至开关管13003的基极。
前面说了，当输出电压越高时，那么取样电压就越负，当负到一定程度后，6.2V稳压二极管被击穿，从而将开关13003的基极电位拉低，这将导致开关管断开或者推迟开关的导通，从而控制了能量输入到变压器中，也就控制了输出电压的升高，实现了稳压输出的功能。

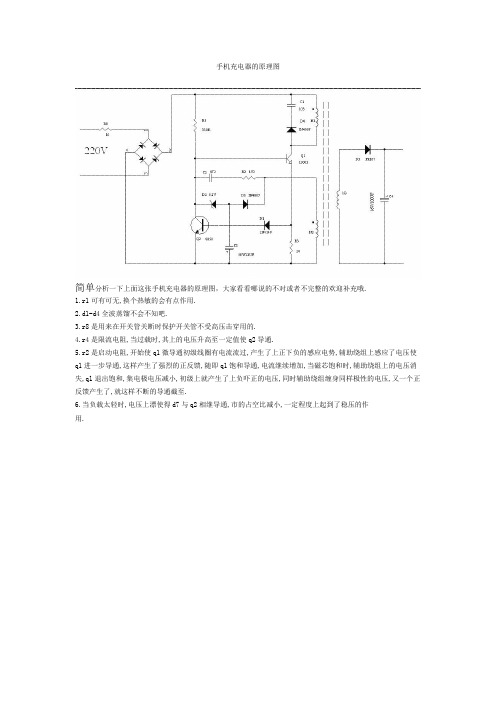

手机充电器的原理图
简单分析一下上面这张手机充电器的原理图，大家看看哪说的不对或者不完整的欢迎补充哦.
1.r1可有可无,换个热敏的会有点作用.
2.d1-d4全波蒸馏不会不知吧.
3.r8是用来在开关管关断时保护开关管不受高压击穿用的.
4.r4是限流电阻,当过载时,其上的电压升高至一定值使q2导通.
5.r2是启动电阻,开始使q1微导通初级线圈有电流流过,产生了上正下负的感应电势,辅助绕组上感应了电压使q1进一步导通,这样产生了强烈的正反馈,随即q1饱和导通,电流继续增加,当磁芯饱和时,辅助绕组上的电压消失,q1退出饱和,集电极电压减小,初级上就产生了上负吓正的电压,同时辅助绕组缠身同样极性的电压,又一个正反馈产生了,就这样不断的导通截至.
6.当负载太轻时,电压上漂使得d7与q2相继导通,市的占空比减小,一定程度上起到了稳压的作
用.。
手机充电器电路图详解充电器电路手机（或其它小电器）充电器多如牛毛，不同厂家的电路结构大不相同，随着科技的进步新技术、新元件的出现又增加了新款的充电器，再加上山寨充电器充斥其中，导致小小充电器电路结构琳琅满目，让人应接不暇。
但有一款比较现代也比较简洁、很容易看懂电路图、容易查找故障的分立元件充电器，可作为经典教材进行研究，笔者使用这款充电器已有三年之久，由于后来大电流的快充的出现，现在已经不用它了，只将其作为一种研究对象进行分析，今天就将此分享给大家。
电路原理图见下图：电路图分析：一、该电路属于自励、反激式、变压器耦合型、PWM开关电源；电源变换过程：交流（AC，输入市电）→直流（DC）→交流（AC，高频）→直流（DC，输出）；电路由整流、振荡、稳压、保护四大系统组成。
二、输入整流、滤波电路：由二极管VD1、电解电容器C1组成，属于半波整流电路，输出脉动直流电压，峰值电压311v，经电容滤波达到300v左右的直流电压。
VD1为1N4007这个二极管使用比较普遍，最大整流电流1A，最大反向电压1000v；电解电容器的耐压要大于300v；三、振荡电路：由R2、VT1、L1、L2、C4、R5组成，如果没有L2、C4、R5反馈支路的存在，三极管VT1过着一种平淡的田园生活，它通过偏置电阻R2提供合适的偏压，形成了一般的放大电路，但第三者---反馈电路的插足让它的生活不再平静，而是动荡不安--形成了振荡电流。
L2为反馈线圈，从图上L1、L2同名端的关系看出该反馈属于正反馈，于是形成了振荡电路，由于电容C4的存在导致该振荡电路形成的振荡是间歇振荡，不是正弦波；起振过程：电路接通时，启动电阻R2为电路提供偏置电流，于是VT1的集电极就有电流Ic通过Ic,当集电极线圈L1电流发生变化时（0→增加），就会产生自感电动势，方向上+下-，因L2与L1同绕在一个磁心上，于是L2在互感的作用下，产生下+上-的感应电动势；版权所有。
手机充电器电路原理图分析对于市场上到处可见的手机充电器，万能充不断的增多，但质量又不是很高，经常会出现问题，扔了可惜，故教大家几招分析手机充电器原理的分析，希望能给大家修理带来些帮助。
分析一个电源，往往从输入开始着手。
220V交流输入，一端经过一个4007半波整流，另一端经过一个10欧的电阻后，由10uF电容滤波。
这个10欧的电阻用来做保护的，如果后面出现故障等导致过流，那么这个电阻将被烧断，从而避免引起更大的故障。
右边的4007、4700pF电容、82KΩ电阻，构成一个高压吸收电路，当开关管13003关断时，负责吸收线圈上的感应电压，从而防止高压加到开关管13003上而导致击穿。
13003为开关管(完整的名应该是MJE13003)，耐压400V，集电极最大电流1.5A，最大集电极功耗为14W，用来控制原边绕组与电源之间的通、断。
当原边绕组不停的通断时，就会在开关变压器中形成变化的磁场，从而在次级绕组中产生感应电压。
由于图中没有标明绕组的同名端，所以不能看出是正激式还是反激式。
不过，从这个电路的结构来看，可以推测出来，这个电源应该是反激式的。
左端的510KΩ为启动电阻，给开关管提供启动用的基极电流。
13003下方的10Ω电阻为电流取样电阻，电流经取样后变成电压(其值为10*I)，这电压经二极管4148后，加至三极管C945的基极上。
当取样电压大约大于1.4V，即开关管电流大于0.14A时，三极管C945导通，从而将开关管13003的基极电压拉低，从而集电极电流减小，这样就限制了开关的电流，防止电流过大而烧毁(其实这是一个恒流结构，将开关管的最大电流限制在140mA左右)。
变压器左下方的绕组(取样绕组)的感应电压经整流二极管4148整流，22uF电容滤波后形成取样电压。
为了分析方便，我们取三极管C945发射极一端为地。
那么这取样电压就是负的(-4V左右)，并且输出电压越高时，采样电压越负。
取样电压经过6.2V稳压二极管后，加至开关管13003的基极。
手机充电电路因不同的机型，芯片组，不同的设计理念其实际电路有所不同，比如：1.MT,展讯等杂牌机的充电电路不算复杂，基本上在电路板上都能找到相应的元器件。
如图（一）所示ffl （— 5 MT系列充电莹元2.诺基亚手机的充电电路看起来最容易，外围电路设计得相当简单，复杂的充电电路基本上都已经集成到电源中。
外面只能看到保护和限流部分了。
如图（二）所示图（二J N7610充电单元3.摩托罗拉的充电电路历来则是最复杂的，外围充电电路的元器件有几十个，故障点相当多，维修起来相比很罗嗦，不过也有一定的思路可循。
如图（三）所示图（三〉V丑充电单元虽然充电电路在具体维修时分量不是很重，但涉及漏电，不开机时还是要修的。
同时也是因为一直以来单独介绍这方面的文章很少，维修师傅和学员又很需要掌握这方面的知识。
基于此，我们有必要根据维修经验，以及掌握的原理知识来分析充电电路的原理，维修思路。
因为它们的工作原理基本一致，为了大家都能容易理解，我们就以杂牌机MT 系列为主来研究，相信大家对其它机型也会举一反三的。
一、手机充电部分组成，它包括充电电路及其保护电路两大部分：（一）充电基本部分：1.充电检测部分：检测充电器是否插入手机，告知CPU充电器已经插入，可以充电了，该电路出问题会出现充电时无反应等。
2.充电控制部分：控制外电向手机充电或不充电，告知电源和充电模块电池已经低电，准备受控，快充还是慢充，该电路出问题会造成不充电，充不满电，过充电，始终充电的现象。
3.电量检测部分：检测充电电量的多少，当充满电后，向CPU发出信号，告知已充满电量，否则该电路出问题会出现始终充电，或显示充电但充不进去电的现象。
二）充电保护部分：1. 过压保护部分：过压保护一般是当充电时候交流端电压的不稳定，防止损毁电源及充电模块，该部分出问题一般表现为加电打表现象，拆除或更换即可。
2. 过流保护部分：过流保护其实是充电电路设计的基本要求，没有过流保护将使带机充电时手机处于一种危险状况中，否则极易出现烧毁机器的后果。
手机充电器的工作原理
手机充电器的工作原理主要包括三个步骤：变压、整流以及稳压。
1. 变压：手机充电器会将来自电源插座的交流电（AC）通过
变压器进行转换，降低电压到适合手机充电的直流电（DC）。
这是因为手机电池需要直流电才能进行充电。
2. 整流：在变压之后，交流电会经过整流电路。
整流电路使用二极管将交流电转换为只具有一个方向电流的直流电。
这样可以确保电流持续流入手机电池，而不会产生反向电流。
3. 稳压：为了确保手机电池可以安全充电并保护电池寿命，充电器会通过稳压电路来控制输出电压的稳定性。
稳压电路可以调整电压并保持在一个恒定的水平，以满足手机电池的充电需求。
综上所述，手机充电器通过变压、整流和稳压三个步骤将来自电源插座的交流电转换为适合手机电池充电的稳定直流电。
手机充电器的工作原理
手机充电器的工作原理是通过将交流电转换为直流电来为手机充电。
手机充电器内部主要由变压器、整流器和稳压器组成。
首先，交流电通过插头进入手机充电器内部的变压器。
变压器会将高电压的交流电转换成相对较低的交流电，并且通过线圈的绕组将电压进行升降。
接下来，变压器输出的交流电进入整流器。
整流器的作用是将交流电转换为直流电。
在直流电中，电流的方向是始终固定的，而交流电则是正负电流交替变换的。
最后，稳压器会对直流电进行调整，确保输出的电压稳定在所需的数值范围内。
稳压器能够消除电压波动对手机充电造成的影响，保证手机充电过程安全可靠。
总结起来，手机充电器的工作原理是通过变压器将交流电转换为相适应的交流电，再通过整流器将交流电转换为直流电，最后通过稳压器调整输出电压的稳定性，以供手机进行充电。
手机充电器电路原理图及充电器的安全标准分析一个电源，往往从输入开始着手。
220V交流输入，一端经过一个4007半波整流，另一端经过一个10欧的电阻后，由10uF电容滤波。
这个10欧的电阻用来做保护的，如果后面出现故障等导致过流，那么这个电阻将被烧断，从而避免引起更大的故障。
右边的4007、4700pF电容、82KΩ电阻，构成一个高压吸收电路，当开关管13003关断时，负责吸收线圈上的感应电压，从而防止高压加到开关管13003上而导致击穿。
13003为开关管(完整的名应该是MJE13003)，耐压400V，集电极最大电流1.5A，最大集电极功耗为14W，用来控制原边绕组与电源之间的通、断。
当原边绕组不停的通断时，就会在开关变压器中形成变化的磁场，从而在次级绕组中产生感应电压。
由于图中没有标明绕组的同名端，所以不能看出是正激式还是反激式。
不过，从这个电路的结构来看，可以推测出来，这个电源应该是反激式的。
左端的510KΩ为启动电阻，给开关管提供启动用的基极电流。
13003下方的10Ω电阻为电流取样电阻，电流经取样后变成电压(其值为10*I)，这电压经二极管4148后，加至三极管C945的基极上。
当取样电压大约大于1.4V，即开关管电流大于0.14A时，三极管C945导通，从而将开关管13003的基极电压拉低，从而集电极电流减小，这样就限制了开关的电流，防止电流过大而烧毁(其实这是一个恒流结构，将开关管的最大电流限制在140mA左右)。
变压器左下方的绕组(取样绕组)的感应电压经整流二极管4148整流，22uF电容滤波后形成取样电压。
为了分析方便，我们取三极管C945发射极一端为地。
那么这取样电压就是负的(-4V左右)，并且输出电压越高时，采样电压越负。
取样电压经过6.2V稳压二极管后，加至开关管13003的基极。
前面说了，当输出电压越高时，那么取样电压就越负，当负到一定程度后，6.2V 稳压二极管被击穿，从而将开关13003的基极电位拉低，这将导致开关管断开或者推迟开关的导通，从而控制了能量输入到变压器中，也就控制了输出电压的升高，实现了稳压输出的功能。
