手机通用充电器及诺基亚手机充电器原理与维修
图片：
这是一种脉宽调制型充电电路，220V交流电压经R1限流，D1～D4桥式整流，C1滤波得到300V 左右的直流电压，此电压经主绕组L1给开关管V1集电极供电，经R4给V1偏置。刚加电压时V1开始导通，L1产生感生电动势，反馈绕组L2的感生电动势经反馈回路C4、R6加到开关管V1的基极，构成正反馈，从而使V1迅速进入饱和导通状态。此时V1的发射极电流很大，电阻R2上压降很大，此电压经R3 加到控制管V2的基极，使其导通，V1基极电压降低，集电极电流减小，L2感生与前反向的负电压经C4、R6加到V1基极，使开关管V1迅速进入截止状态。就这样，开关管不断导通截止，变压器B次级绕组L3就可获得脉冲电压。改变R6、C4的值可改变脉冲宽度从而达到调节充电电流的目的。不充电时，无负载，没有电流经过R20，V6截止，变色发光二极管D8不亮。当接上负载时，绕组L3的电压经D13、D15整流，C7滤波给负载供电，R20产生左负右正的电压，使V6导通，发光管D8导通发红光，
指示开始充电，随着充电的进行，充电电流越来越小，当充满电时，流过R20的电流变小，其上压降变小，V6 导通程度降低，流过D8电流变小，发绿光，表示充满电。其常见故障为开关管因功率过载而损坏和限流电阻R1损坏。
图1为一款诺基亚手机通用充电器实绘电路。AC220V电压经D3半波整流、C1滤波后得到约+300V电压，一路经开关变压器T初级绕组L1加到开关管Q2 c极，另一路经启动电阻R3加到Q2 b极，Q2进入微导通状态，L1中产生上正下负的感应电动势，则L2中产生上负下正的感应电动势。L2中的感应电动势经R8、C2正反馈至Q2 b极，Q2迅速进入饱和状态。在Q2饱和期间，由于L1中电流近似线性增加，则L2中产生稳定的感应电动势。此电动势经R8、R6、Q2的b-e结给C2 充电，随着C2的充电，Q2 b极电压逐渐下降，当下降至某值时，Q2退出饱和状态，流过L1中的电流减小，L1、L2中感应电动势极性反转，在R8、C2的正反馈作用下，Q2迅速由饱和状态退至截止状态。这时，+300V 电压经R3、R8、L2、R16对C2反向充电，C2右端电位逐渐上升，当升
至一定值时，在R3的作用下，Q2再次导通，重复上述过程，如此周而复始，形成自激振荡。
在Q2导通期间，L3中的感应电动势极性为上负下正，D7截止；在Q2截止期间，L3中的感应电动势极性为上正下负，D7导通，向外供电。图1中，VD1、Q1等元件组成稳压电压。若输出电压过高，则L2绕组的感应电压也将升高，D1整流、C4滤波所得电压升高。由于VD1两端始终保持5.6V的稳压值，则Q1 b极电压升高，Q1导通程序加深，即对Q2 b极电流的分流作用增强，Q2提前截止，输出电压下降若输出电压降低，其稳压控制过程与上述相反。另外，R6、R4、Q1组成过流保护电路。若流过Q2的电流过大时，R6上的压降增加，Q1导通，Q2截止，以防止Q2过流损坏。

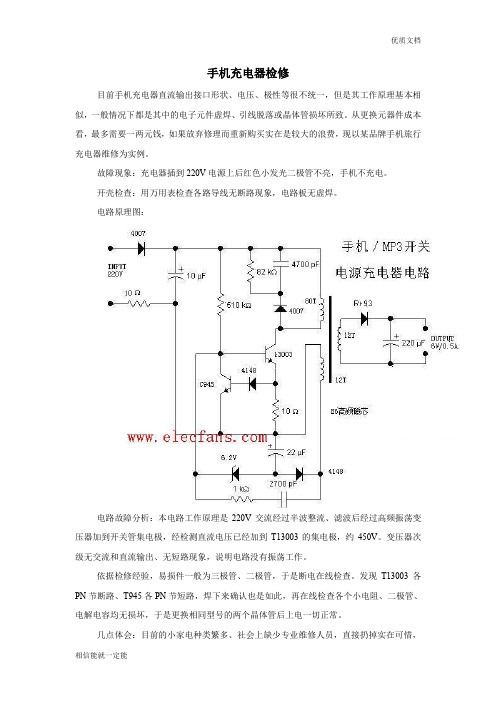

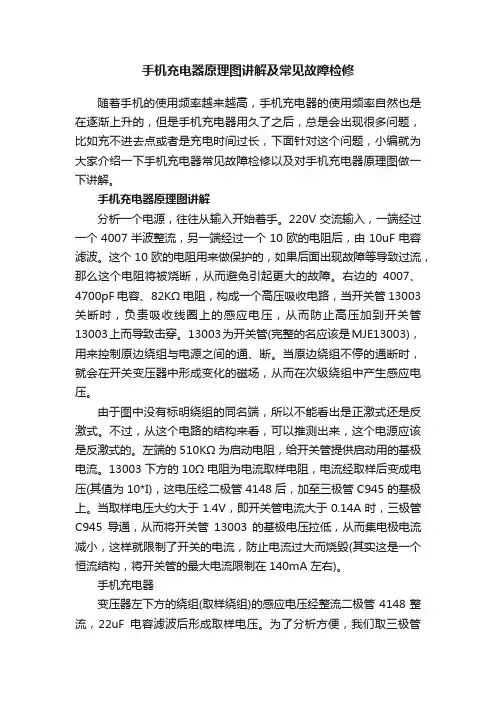

第二种手机充电器电路
220V交流输入，一端经过一个4007半波整流，另一端经过一个10欧的电阻后，由10uF电容滤波。这个10欧的电阻用来做保护的，如果后面出现故障等导致过流，那么这个电阻将被烧断，从而避免引起更大的故障。右边的4007、4700pF电容、82KΩ电阻，构成一个高压吸收电路，当开关管13003关断时，负责吸收线圈上的感应电压，从而防止高压加到开关管13003上而导致击穿。13003为开关管(完整的名应该是MJE13003)，用来控制原边绕组与电源之间的通、断。当原边绕组不停的通断时，就会在开关变压器中形成变化的磁场，从而在次级绕组中产生感应电压。
由于图中没有标明绕组的同名端，所以不能看出是正激式还是反激式。不过，从这个电路的结构来看，可以推测出来，这个电源应该是反激式的。左端的510KΩ为启动电阻，给开关管提供启动用的基极电流。13003下方的10Ω电阻为电流取样电阻，电流经取样后变成电压(其值为10*I)，这电压经二极管4148后，加至三极管C945的基极上。当取样电压大约大于1.4V，即开关管电流大于0.14A时，三极管C945导通，从而将开关管13003的基极电压拉低，从而集电极电流减小，这样就限制了开关的电流，防止电流过大而烧毁(其实这是一个恒流结构，将开关管的最大电流限制在140mA左右)。
变压器左下方的绕组(取样绕组)的感应电压经整流二极管4148整流，22uF电容滤波后形成取样电压。为了分析方便，我们取三极管C945发射极一端为地。那么这取样电压就是负的(-4V左右)，并且输出电压越高时，采样电压越负。取样电压经过6.2V稳压二极管后，加至开关管13003的基极。前面说了，当输出电压越高时，那么取样电压就越负，当负到一定程度后，6.2V稳压二极管被击穿，从而将开关13003 的基极电位拉低，这将导致开关管断开或者推迟开关的导通，从而控制了能量输入到变压器中，也就控制了输出电压的升高，实现了稳压输出的功能。而下方的1KΩ电阻跟串联的2700pF电容，则是正反馈支路，从取样绕组中取出感应电压，加到开关管的基极上，以维持振荡。
二、常见故障检修
在该类充电器中，初级电路故障率较高，其常见故障现象为：次级无输出，R1烧焦。
从实修情况看，R1烧焦、开路常系Q2击穿所致，并伴有R6开路损坏。Q2击穿的主要原因是该类充电器散热空间较小且密闭，加之充电器长时间工作，Q2温度过高而热击穿。因此，建议在该充电器外壳上开几个孔，以利散热，并将Q2换为E13003(400V/1.5A/40W )，以增强电路的可靠性。
另外，L1绕组局部短路(正常时，L1绕组的直流电阻为5.5Ω～6Ω)、R7开路也会导致Q2损坏。
若更换Q2后，虽次级输出正常，但Q2发热严重.这时可适当增大或减小R8的阻值，以调节反馈量，使Q2工作正常，若R1、Q2、R 6等元件正常，但次级无输出，其常见原因为R3开路。
正常工作时，C4两端电压约为6.2v，Q1、Q2的实测值见表1。位号引脚电压(V) 在路电阻(kΩ)
红表笔在路电阻(kΩ)
黑表笔
Q1 e 0 0 0
