整车电气设计架构

1汽车电气架构问题正是在架构设计阶段，我们能产生最大的影响并获得最大收益，从设计流程的最初阶段就协助客户为我们创造了提高效率的最佳机会。

一个设计精良的电子/电气架构能优化装配空间，改善线束布置和走向，整合电子器件和其功能性以降低整体架构的复杂性，并将所有的车载系统连接在一起，从而打造出效率最高的汽车中枢神经系统。

这是一个整合的系统考虑方案。

汽车的电气架构设计具有非常重要的意义并且尤为复杂，这种复杂将会造成次优化的结构，所以电子电气架构的实现较为困难，这就造成更好的可扩展性、坚固性以及成本性难以实现，如何保障电子电气架构的优化和体系的质量就需要设计师不断的进行创新和努力，设计师通过新的方法实现电子电气架构中逻辑设计流程和物理的科学连接，从而通过各个团队的有效配合来实现电子电气架构各个部分的电子控件以及线路等内容的有效结合，实现车辆的设计优化。

2汽车电气架构设计分析2.1整车平台化问题汽车电子电气架构也是一种方法论，通过技术方案来解决整车平台化的问题。

架构开发处于整车开发前期，属于整车开发概念阶段，规划未来车型/平台的系统/硬件方案，因此对于整车功能的了解是基础、另外需要对汽车的网络技术、汽车电子的软/硬件技术要有了解。

减轻电子/电气架构的重量能提高车辆燃油经济性，德尔福的电子/电气架构帮助减少汽车制造中所用的原材料数量，而且因为某些包装如保护性外套和外壳通常是可以省去的，这就使得在汽车使用周期结束时，更易于回收可循环使用的材料。

2.2车载总线车载总线作为电气架构的核心，是车辆内部的局域网络，连接各个ECU节点和传感器。

车辆对环境的侦测以及对功能的控制操作，都要经由总线来实现。

2.3电子电气架构的开发流程电气电气架构的开发必须按照一定的流程进行，只有按照开发流程才能够保障电子电气架构体系的质量要求，在电子电气架构开发中，基本流程大致如下，首先是对车型市场进行调查和定位，从而有一个基本的开发目标，其次进行需求开发和对标分析等工作，通过输出方案的设计以及架构模型的设计来确定电气架构体系设计的内容，通过这些步骤我们可以看到在汽车电子电气架构开发工作中，涉及到相当多的内容和不同的工作领域，其中包括了网络、设计、拓扑、线束等，不同的技术工种和部门都有不同的分工，这种情况下就需要各个部门之间的协调和完善，通过有效的配合和沟通来实现和谐的设计需求，除此之外还要对方案和架构设计进行评估和优化，从而确定最优方案，首先根据客户的需求以及相关法规的规定来进行整理和确定，从而保障整体的功能需求，其次根据不同车型的要求和其他车型的信息参考来确定车型的需求，根据是改型项目或者是全新车型项目的区别来进行，第三要根据法规的要求和客户的要求来指定技术的需求文档，通过文字化的表述方式来指定相关表格或者DOORS文件。

整车电气架构设计随着汽车行业的不断发展，电气化已成为汽车行业的一个重要趋势。

整车电气架构设计是保证车辆电气系统正常运行的关键步骤。

本文将对整车电气架构设计进行探讨。

一、概述整车电气架构设计是指针对汽车的电气系统进行规划和设计的过程，旨在确保车辆的各个电气部件之间能够有效地协同工作。

合理的电气架构设计有助于提高汽车的性能、安全性和可靠性。

二、设计原则1. 功能分离原则整车电气架构应根据各个电气系统的功能特点进行合理的分离。

例如，动力系统和底盘系统的电气架构可以分为独立的子系统，以避免相互干扰。

2. 容错设计原则容错设计是指在电气系统中引入冗余，以确保在某些电气组件或线路发生故障时，车辆仍能正常运行。

通过合理的容错设计，可以提高车辆的可靠性和稳定性。

3. 标准化设计原则整车电气架构设计应符合相关的标准和规范，以确保电气系统的互操作性和可扩展性。

采用标准化设计可以降低开发成本，提高生产效率。

三、设计步骤1. 系统分析在进行整车电气架构设计之前，需要对车辆的功能和性能进行全面的分析。

这包括对各个电气系统的需求和约束进行明确，并确定各个系统之间的通信需求。

2. 电气分组根据系统分析的结果，将各个电气系统划分为不同的分组。

每个分组包含一组相关的电气设备和线路，以便进行集中管理和控制。

3. 设计接口确定各个电气分组之间的接口规范和通信方式。

这包括定义电气信号的传输方式、通信协议和接口协议等，以确保各个系统之间能够有效地进行数据交换和协同工作。

4. 冗余设计在设计电气系统时，应考虑引入冗余以提高系统的可靠性。

这包括备用电源、备用控制器等。

同时，还需要设计相应的故障检测和容错机制，以确保在故障发生时能够及时进行切换和修复。

5. 电气布线根据电气系统的布局和通信接口要求，进行合理的电气布线设计。

这包括确定电源的供应方式、线缆的敷设路径、连接器的选择等，以最大限度地降低电气干扰和能耗。

6. 集成测试完成整车电气架构设计后，需要进行集成测试以验证设计的正确性和可靠性。

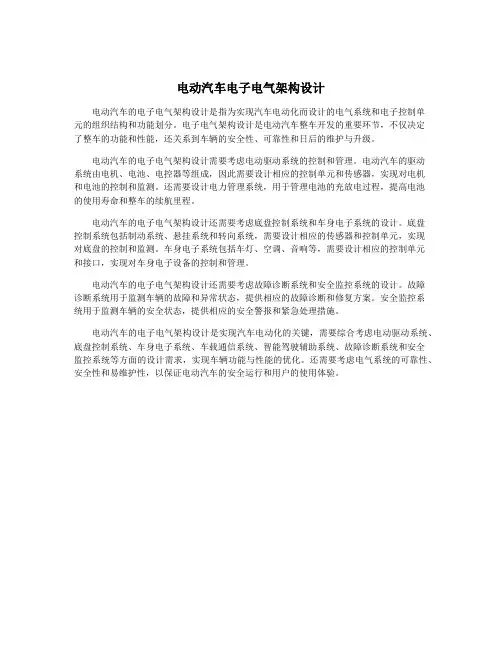

电动汽车电子电气架构设计
电动汽车的电子电气架构设计是指为实现汽车电动化而设计的电气系统和电子控制单
元的组织结构和功能划分。

电子电气架构设计是电动汽车整车开发的重要环节，不仅决定
了整车的功能和性能，还关系到车辆的安全性、可靠性和日后的维护与升级。

电动汽车的电子电气架构设计需要考虑电动驱动系统的控制和管理。

电动汽车的驱动
系统由电机、电池、电控器等组成，因此需要设计相应的控制单元和传感器，实现对电机
和电池的控制和监测。

还需要设计电力管理系统，用于管理电池的充放电过程，提高电池
的使用寿命和整车的续航里程。

电动汽车的电子电气架构设计还需要考虑底盘控制系统和车身电子系统的设计。

底盘
控制系统包括制动系统、悬挂系统和转向系统，需要设计相应的传感器和控制单元，实现
对底盘的控制和监测。

车身电子系统包括车灯、空调、音响等，需要设计相应的控制单元
和接口，实现对车身电子设备的控制和管理。

电动汽车的电子电气架构设计还需要考虑故障诊断系统和安全监控系统的设计。

故障
诊断系统用于监测车辆的故障和异常状态，提供相应的故障诊断和修复方案。

安全监控系
统用于监测车辆的安全状态，提供相应的安全警报和紧急处理措施。

电动汽车的电子电气架构设计是实现汽车电动化的关键，需要综合考虑电动驱动系统、底盘控制系统、车身电子系统、车载通信系统、智能驾驶辅助系统、故障诊断系统和安全
监控系统等方面的设计需求，实现车辆功能与性能的优化。

还需要考虑电气系统的可靠性、安全性和易维护性，以保证电动汽车的安全运行和用户的使用体验。

汽车电子电气架构设计及优化措施【摘要】汽车电子电气架构设计及优化是汽车领域的重要研究方向，本文首先介绍了该领域的研究背景，以及汽车电子电气架构设计的意义。

接着详细阐述了电子电气架构设计的原则和优化方法，同时分析了传统架构存在的问题，并通过应用案例进行了深入的探讨。

文章对未来发展趋势进行了展望，提出了相关建议。

通过本文的研究，可以更好地了解汽车电子电气架构设计及优化的相关知识，为未来汽车电子电气系统的发展提供有效的指导和参考。

【关键词】汽车、电子电气架构设计、优化措施、原则、方法、存在问题、应用案例、发展趋势、总结、展望、建议。

1. 引言1.1 研究背景汽车电子电气架构设计及优化是现代汽车工程领域的重要研究课题。

随着汽车智能化、电动化的发展以及用户对汽车功能和性能需求不断提升，汽车电子系统和电气架构设计变得越来越复杂。

在这样的背景下，研究汽车电子电气架构设计及优化成为了汽车工程师必须面对的挑战。

汽车电子电气架构设计的背景主要来自于传统车辆电气系统功能日益增多，导致线束数量和复杂度急剧增加，不仅增加了产品设计和制造成本，还影响了车辆的可靠性和易用性。

通过优化电子电气架构设计，可以降低线束长度、重量和功耗，提高车辆的效率和性能，在适应不断变化的市场需求的保证车辆安全和稳定性。

1.2 研究意义汽车电子电气架构设计及优化是汽车工程领域的重要研究课题，其研究意义主要体现在以下几个方面：一方面，随着汽车电子技术的快速发展，汽车的电气系统在车辆中的重要性越来越突出。

优化设计合理的电子电气架构可以提高汽车的性能、安全性和舒适性，同时也可以降低维护成本、提高可靠性和稳定性，为用户提供更好的驾驶体验。

电子电气架构的设计和优化涉及到多种学科知识的综合运用，包括电气工程、电子工程、计算机科学等，因此对于提升汽车工程人员的综合能力和技术水平也具有重要的意义。

通过研究电子电气架构设计和优化，可以促进汽车工程技术的进步和发展，推动汽车行业向着智能化、数字化方向迈进。

整车电气架构设计一、引言整车电气架构设计是汽车制造过程中至关重要的一步。

一个合理的电气架构设计能够确保整车电气系统的稳定性、可靠性和安全性，并提供良好的用户体验。

本文将介绍整车电气架构设计的原则、步骤和技术要求。

二、整车电气架构设计的原则1. 系统集成原则：整车电气架构设计应该将各个子系统（如动力系统、车身电子系统、安全系统等）有机地集成在一起，确保它们之间的通信和协作正常运行。

2. 模块化原则：电气架构应该设计成模块化的结构，每个模块负责不同的功能，便于后续的维护和升级。

3. 可扩展原则：电气架构应该具备良好的可扩展性，能够适应不同的车型和配置需求，同时也方便进行后续的功能扩展。

4. 可靠性原则：电气架构应该具备高度的可靠性，能够抵御恶劣环境和高负荷的工作条件，确保整车系统的正常运行。

5. 安全性原则：电气架构应该考虑到车辆的安全性需求，采取必要的措施确保系统的稳定性和安全性。

三、整车电气架构设计的步骤1. 需求分析：根据车型和配置需求，明确整车电气系统的功能和性能要求，例如动力系统、驾驶辅助系统、车身控制系统等。

2. 架构设计：根据需求分析的结果，设计整车电气架构的总体布局，包括主控单元、传感器、执行器等模块的连接方式和通信协议。

3. 子系统设计：针对不同的子系统，进行详细的设计，包括各个模块的功能划分、硬件选型、接口定义等。

4. 通信设计：设计整车电气架构中各个模块之间的通信方式和协议，确保数据的准确传输和实时性。

5. 安全性设计：考虑车辆的安全性需求，采取必要的措施，如密码验证、防护措施等，保护整车电气系统免受恶意攻击。

6. 集成测试：将各个子系统进行集成测试，验证整车电气架构的功能和性能是否符合设计要求。

7. 优化和改进：根据测试结果，对整车电气架构进行优化和改进，提升系统的可靠性和性能。

四、整车电气架构设计的技术要求1. 高速信号处理：车辆中存在大量的高速信号，如转速信号、速度信号等，电气架构设计应考虑如何快速和准确地处理这些信号。

整车电子电器架构—简述汽车智能化、电子化程度的不断提高，这是大背景，这个大家肯定没异议。

毕竟客户爸爸们现在很喜欢，未来会更喜欢。

这时候来了三批工程师要搞定这个事，他们首先要解决的就是怎么把车上这么多电子设备连接起来，这个设计过程就是电子电器架构所谓「电子电气架构」，简单地说就是把汽车里的传感器、中央处理器、电子电气分配系统、软件硬件通过技术手段整合在一起。

通过这种架构，可以将动力总成、驱动信息以及娱乐信息等，转化为实际的电源分配的物理布局、信号网络、数据网络、诊断、容错、能量管理等电子电气解决方案。

通俗来说，汽车是一个软硬件结合的产物，如果把它比作是一个人，「四个轮子+一个沙发」是身体，电子电气架构就相当于神经系统，负责完成各个部位的连接，统领整个身体的运作，实现特定功能。

首先是一群抱着“机械定义汽车”思维的传统车企工程师开始动作了。

增加电子控制单元(ECU)、增加传感器、增加仪表。

要连接了咋么办。

哪两个东西之间有需求，就加根线呗。

传统的车上电气系统，大多采用点对点的单一通信方式，相互之间很少有联系但随着系统变复杂情况不对了，布线系统变得异常庞大, 一辆传统连接的汽车中，导线总长度可以达到2000多米，电气节点可以达到1500多个。

导致线束材料成本剧增，可靠性骤减。

系统不可持续了。

又来了一群抱着“硬件定义汽车”思维的车企工程师开始寻思了，计算机硬件里不是有总线嘛，能不能借鉴下，大家都先连在几根粗线上。

总线技术可以简单理解为高速公路，路上所有的车（信息）都走一段高速，降低道路（线束）成本。

为简化线路连接，提高可靠性、利于各装置之间的数据共享，以汽车分布式控制系统为基础的车载网络总线技术发展起来了。

汽车总线技术的优点是在统一应用层协议和数据定义的基础上，可以使之成为一个“开放式系统”，具有很强的灵活性。

对于任何遵循上述协议的供应商所生产的控制单元都可轻易添加入该网络系统中或者从网络系统中拆除，几乎不需要做任何硬件和软件的修改，这完全符合现代汽车平台式设计的理念。

基于模型的整车电子电气架构设计最近十年来，整车电子电气架构开发领域，基于模型的开发方法已经被广泛接受，甚至被作为首选的开发方法，目前已经成为保证设计成功的一个必要措施。

随着燃油经济性、环境保护和道路安全要求的逐步加强，汽车电子电气架构设计中必须要考虑系统整体优化，并需要提高开发效率、缩短开发时间，此时基于模型的方法就变得非常重要。

采用这种方法必须要借助工具才能实现，PREEvision 是整车厂中常用的系统架构设计及优化工具。

其功能包括需求开发、逻辑功能设计、网络和部件架构、电气系统和线束设计以及拓扑结构设计。

该工具涵盖了从概念原型设计阶段到具体详细设计阶段，并支持大型工程团队的详细开发和系统规范制定工作。

本文依托该工具对基于模型的整车电子电气架构设计进行介绍。

开发流程为了能够保证电子电气架构体系的质量，电子电气架构开发需要按照一定的流程进行开发，电子电气架构开发流程主要包括：确定车型市场定位，对标分析，需求开发，架构模型设计、输出方案设计文件等步骤。

1)市场定位市场企划部或车型战略部通过市场调研，分析待开发车型的市场表现，调研销售人群需求，根据当前市场状况及对未来市场的评估，确定待开发车型的定位、外形、风格、预销售地区、市场前景等内容。

此时的车型定位决定了后续对标工作的车型以及电子电气系统开发的复杂程度。

2)对标分析在对新车型进行开发之前，一般需要选择一款或几款企业内部的既有车型以及市场表现较好的竞争对手车型进行全面的对标分析，获取对标车型的相关功能与非功能特性。

对标分析包括以下内容：电子电气特性配置；功能需求规范；车辆驾驶与操作的测量；CAN 总线测量；供电系统分析；电子电气拓扑分析；ECU 节点技术规范分析；电子电气成本分析等方面。

对标工作量较大时，对标成果包含的信息很多，一般不采用文档的形式保管，而是将对标数。

汽车电子电气构架设计及优化措施1. 引言1.1 研究背景汽车电子电气构架设计是现代汽车技术领域中至关重要的一部分，随着汽车电子化水平的不断提高，汽车电子电气构架的设计和优化变得尤为关键。

研究背景部分将探讨当前汽车电子电气构架设计面临的挑战和机遇，深入分析其相关的研究现状和发展趋势。

随着汽车智能化、自动化、电动化的发展，汽车电子设备和系统的复杂性不断增加，对电气构架的设计提出了更高的要求。

随着汽车功能的不断扩展和电子系统的不断引入，汽车电子电气构架设计面临着更多的挑战和难题。

对汽车电子电气构架设计进行深入研究和优化将有助于提高汽车的性能和安全性。

本文将围绕汽车电子电气构架设计的概述、关键要素、优化措施、挑战和未来发展展开讨论，旨在为汽车电子电气构架设计领域的研究和实践提供参考和借鉴。

通过对相关理论和技术的深入剖析，有望为汽车电子电气构架设计的进一步发展和完善提供新的思路和方向。

1.2 研究意义汽车电子电气构架设计在汽车工业中起着至关重要的作用。

随着汽车电子化水平不断提高，车载电子系统和电气结构的复杂度也在不断增加，进一步提升了汽车电气构架设计的重要性和挑战性。

研究汽车电子电气构架设计的意义主要体现在以下几个方面：汽车电子电气构架设计直接关系到汽车的性能和安全。

合理的电气构架设计可以提高汽车的电气系统效率，降低能耗，提升车辆的性能和驾驶体验，同时也能保证车辆的安全性。

汽车电子电气构架设计对于汽车的可靠性和稳定性至关重要。

一个优秀的电气构架设计不仅可以减少故障率，延长汽车的使用寿命，还可以减少维修和维护成本，提高汽车的可靠性和稳定性。

合理的电子电气构架设计也能够为汽车制造商带来经济效益。

优化的设计可以降低生产成本，提高生产效率，同时还能够为汽车品牌带来竞争优势，增强市场竞争力。

研究汽车电子电气构架设计的意义不仅体现在提升汽车性能、安全性、可靠性和经济效益上，更是为了推动汽车电子化水平的不断发展，推动整个汽车产业向更加智能化、绿色化和可持续发展的方向迈进。

汽车电子电气架构设计及优化措施【摘要】汽车电子电气架构设计及优化措施一直是汽车行业的重要研究领域。

在这篇文章中，我们将从汽车电子电气架构设计原则、优化方式、现有问题、解决对策和优化措施等方面展开讨论。

我们将阐述汽车电子电气架构设计的基本原则，包括可靠性、灵活性和效率等。

随后，我们将介绍如何通过优化方式来提升汽车电子电气架构的性能。

接着，我们将分析当前电子电气架构存在的问题，并提出相应的解决对策。

我们将总结本文内容并展望未来的研究方向。

通过本文的阐述，读者将更加深入了解汽车电子电气架构设计及优化措施的重要性，为未来汽车技术的发展提供有益参考。

【关键词】汽车、电子、电气、架构、设计、优化、原则、方式、问题、对策、措施、解决、总结、展望、研究背景、研究意义、现有、存在。

1. 引言1.1 研究背景汽车电子电气架构设计及优化是当前汽车行业的热点问题之一。

随着汽车电子化水平的不断提高和汽车功能的不断增加，汽车电子电气系统的复杂度也在逐渐增加。

传统的汽车电气架构已经无法满足日益增长的功能需求和性能要求，因此需要对汽车电子电气架构进行重新设计和优化。

研究背景部分将主要介绍汽车电子电气架构设计及优化的相关研究现状和发展趋势。

当前，随着汽车智能化、互联化和电动化的快速发展，汽车电子电气架构设计已成为汽车制造商和行业研究机构关注的焦点。

各国汽车制造商和供应商纷纷加大对汽车电子电气架构设计及优化的研究力度，试图提升汽车的性能、安全性和用户体验。

研究背景部分还将探讨当前汽车电子电气架构设计存在的问题和挑战，如单点故障容易导致整车系统失效、信息传输效率低下、系统整合复杂等。

通过深入分析这些问题，可以为后续的研究工作提供明确的方向和重点，以期找到更好的解决方案。

1.2 研究意义汽车电子电气架构设计及优化措施的研究具有重要意义。

随着汽车电子技术的不断发展和普及，汽车已经不再仅仅是一个机械产品，而是一个集成了大量电子设备和系统的复杂系统。

整车电子电气架构演进什么是汽车电子电气架构？电子电气架构：EEA，Electrical/Electronic Architecture根据百度百科的解释：“汽车电子电气架构是集合了汽车的电子电气系统原理设计、中央电器盒设计、连接器设计、电子电气分配系统等设计为一体的整车电子电气解决方案”的概念，由德尔福(DELPHI)首先提出。

具体就是在功能需求、法规和设计要求等特定约束下，通过对功能、性能、成本和装配等各方面进行分析，将动力总成、传动系统、信息娱乐系统等信息转化为实际的电源分配的物理布局、信号网络、数据网络、诊断、电源管理等电子电气解决方案（如图1所示）。

图1 整车电子电气架构与功能域EEA不仅在汽车中经常使用，也在航电系统、工业自动化以及国防系统等其他控制系统中有广泛应用。

EEA的开发包括需求定义、逻辑功能架构设计、软件/服务架构设计、硬件架构设计、线束设计等不同层面的开发活动，如图2和图3。

图2 基于PREEvision的EEA开发模式图3 基于PREEvision的EEA设计电子电气架构演进随着移动互联网在消费者生活领域的广泛渗透，人们的生活习惯和价值取向开始转移。

伴随互联网尤其是移动互联网的飞速发展，人类的生产生活重心逐步转移至虚拟的赛博空间(Cyberspace)中。

尤其是2007年苹果创造出智能手机这种便携化的智能终端后，不论是网上购物、网上娱乐、网络社交、移动支付、网络咨询，还是在线政务、线上办公、在线教育等生产生活活动，都在逐步地向赛博空间转移。

未来还将有更多的老百姓被转化为网民，并更多地“生活”在赛博空间中。

人类生产生活逐步向赛博空间转移的过程中，也会对PC、平板电脑、手机或其他智能终端等消费电子产品的使用习惯和喜好向其他人类生产生活工具上转移。

一旦其他工具具备了PC、平板或手机相应特征，就会形成市场需求，因为人类又多了一种智能终端能够与赛博空间进行连接，熟悉的、便利的互联网应用又可以在新工具和设备上运行，方便了生活，提高了生产效率。

汽车电子电气构架设计及优化措施随着科技的不断进步，汽车电子电气系统在汽车设计中占据着越来越重要的位置。

这些系统涉及到汽车的动力系统、安全系统、娱乐系统等各个方面，对汽车的性能、舒适性以及安全性都有着重要的影响。

汽车电子电气构架的设计及优化显得尤为重要。

本文将围绕汽车电子电气构架的设计及优化措施展开详细的讨论。

一、汽车电子电气构架设计汽车电子电气构架设计是汽车电子电气系统的基础工作，它直接影响着汽车的性能、可靠性和安全性。

好的构架设计能够有效地提高整个系统的质量和性能。

在进行汽车电子电气构架设计时，需要考虑以下几个方面。

1. 功能划分汽车电子电气系统涉及到众多的功能模块，包括动力系统、安全系统、信息娱乐系统等。

在设计构架时，需要对这些功能模块进行详细的划分，确保各个功能模块之间的协调和配合，从而实现整个系统的高效运行。

2. 接口设计不同的功能模块之间需要进行数据交换和通信，因此在构架设计中需要充分考虑各个功能模块之间的接口设计。

合理的接口设计能够确保各个功能模块之间的数据传输顺畅，提高整个系统的稳定性和性能。

3. 电源供应汽车电子电气系统需要稳定的电源供应，因此在构架设计中需要合理规划电源供应系统，保证各个功能模块都能够得到充足的电力支持，确保系统的正常运行。

4. 防护措施汽车电子电气系统在汽车行驶过程中容易受到各种恶劣环境的影响，例如湿度、温度、震动等。

因此在构架设计中需要考虑各种防护措施，确保系统能够在各种极端情况下都能够正常运行。

汽车电子电气构架设计完成后，为了进一步提高系统的性能和稳定性，需要对系统进行优化。

汽车电子电气构架优化的主要目标是提高系统的效率、降低系统的功耗、提高系统的可靠性等方面。

下面将就汽车电子电气构架的优化措施进行详细的讨论。

1. 采用先进的技术随着科技的发展，汽车电子电气技术不断得到更新，因此在构架优化中可以采用先进的技术，例如采用更高效的处理器、更快的数据传输技术等，提高系统的运行效率和速度。

汽车电子电气架构设计及优化措施1. 引言1.1 研究背景随着汽车电子化的快速发展，汽车电子电气架构设计及优化成为了汽车技术领域的热点问题。

汽车电子电气系统作为汽车的“大脑和神经”，不仅涵盖了车辆的动力传输、操控、安全、舒适等多个方面，还直接关系到汽车的性能、质量、成本和可靠性。

目前，随着汽车功能的不断增多和复杂化，传统的汽车电子电气架构已经难以满足需求，因此需要对汽车电子电气架构进行深入研究和优化。

传统的汽车电子电气架构设计存在诸多问题，如系统结构复杂、通信带宽瓶颈、电磁兼容性难以保证等。

如何设计一种简洁高效的汽车电子电气架构成为了当前汽车工程技术人员亟需解决的问题。

通过研究汽车电子电气架构设计方法和优化措施，可以提高汽车电子系统的性能和可靠性，降低成本，提升用户体验，从而推动汽车行业的发展。

部分的内容结束。

1.2 研究目的研究目的是为了深入探讨汽车电子电气架构设计及优化措施，以提高汽车性能、安全性和可靠性。

通过对现有电子电气架构设计原则和设计方法的研究，我们旨在发现其中的不足之处，并提出更加科学、合理的设计方案。

通过分析汽车电子电气架构设计的优化措施及案例，我们可以更好地了解该领域的发展趋势，为未来的研究和实践提供指导。

我们希望通过本研究，为汽车电子电气架构设计及优化领域的相关研究提供一定的参考和借鉴，为汽车行业的进步和发展做出贡献。

1.3 研究意义汽车电子电气架构是现代汽车的重要组成部分，它对整车性能、安全性和舒适性都有着重要的影响。

在汽车电子化和智能化的发展趋势下，优化设计和改进汽车电子电气架构已经成为汽车制造商和研发人员面临的重要挑战和任务。

探讨汽车电子电气架构设计及优化措施的研究意义主要体现在以下几个方面：优化汽车电子电气架构设计可以提高汽车系统的整体性能和可靠性，有效降低故障率，提高汽车的安全性和稳定性。

通过合理设计和优化布局，可以减少线路长度和接头数量，降低电磁干扰、电压波动等问题的发生，提高汽车系统的稳定性。

汽车电子电气系统架构设计与开发电子电气架构系统（E/E系统）实现了车辆的大部分功能，E/E架构包括所有的电子的和电气的部件、互连结构（拓扑结构），以及他们的逻辑功能。

E/E架构的描述用模型图来表示，类似建筑行业的工程图纸。

E/E架构的开发指的是汽车完整的E/E系统的设计开发过程。

由知识全面的工程师来执行这一部分的工作，对于汽车各个方面的了解必不可少。

它将直接影响到对控制器功能的分配、数据网络的规划，以及电能的分配。

E/E架构开发的挑战在于：制定出一套优化的解决方案，以实现所开发车辆的功能。

这套解决方案要具有很好的平衡功能和满足非功能的各种要求。

1.E/E系统范畴一个互连的E/E总系统由紧密交织在一起的车载网络构成。

为了在开发过程中更便于观察和掌握这个系统，可将车辆的整体功能划分为不同的范畴。

车辆的范畴结构根据以下判据来划分：# 功能判据：功能耦合程度、创新速度、技术、资源需求以及安全等级# 非功能判据：开发能力、组织形式、系统集成、位置关系、装备率和物理尺寸E/E系统主要应用范畴如下：# 车身和车厢（舒适和灯光系统）# 信息娱乐（指示、娱乐和汽车导航系统）# 汽车行驶和安全（底盘、主动和被动安全以及驾驶辅助系统）# 传动系统（驱动、制动等）2.E/E架构模型架构模型从不同层面描述总系统。

E/E架构中原则上有2种不同的模型（如下图所示）：# 逻辑模型描述抽象层面上的功能实现，不依赖于实现该功能的硬件。

# 实现模型，确定实现功能所用的电气和电子部件，定义和描述用于信息交换的接口、电源和拓扑结构。

功能模型功能模型属于逻辑模型，通过作用链来描述。

使用功能块、传感器、执行器以及连接形式来加以描述，不涉及具体的技术实现。

技术模型技术模型确定特点功能块的技术实现，由技术组件形成一条技术链（需要说明采用软件还是硬件来实现）。

例如功能块“信号滤波”既可以通过硬件滤波电路实现，也可以通过软件滤波的方式在微处理器中实现。

汽车电子电气构架设计及优化措施汽车电子电气构架设计是整车设计中的重要环节，它直接决定了汽车的性能和功能。

一个优秀的电子电气构架设计不仅能提高汽车的安全性、舒适性和性能，而且还能提高汽车的可靠性和可维护性。

本文将重点介绍汽车电子电气构架设计及优化措施。

1. 模块化设计原则汽车电子电气构架应采用模块化设计原则，即将各个电子电气系统分为不同的模块，方便进行设计、制造和维护。

每个模块之间应该具有良好的接口和通信方式，以实现各个模块的协作工作。

2. 稳定性原则汽车电子电气构架应采用稳定性原则，即各个电子电气系统应该能够稳定地工作，不受外界干扰和变化的影响。

此外，电子电气系统应该具有自我诊断和修复功能，以保证系统的可用性和可靠性。

3. 系统安全性原则汽车电子电气构架应采用系统安全性原则，即对各个电子电气系统和模块进行严格的安全性测试和评估，确保系统在发生故障或意外情况时能够及时响应和处理，同时保证乘客和其他路人的安全。

4. 简化原则汽车电子电气构架应采用简化原则，即尽量减少各个电子电气系统之间的复杂连接和通信方式，降低各个系统之间的耦合度，以提高整个系统的可靠性和可维护性。

5. 可升级性原则汽车电子电气构架应采用可升级性原则，即可以根据实际需求进行系统的升级和扩展，而不需要对整个系统进行重新设计和制造，以满足未来的技术发展和市场需求。

1. 整合电子控制单元目前汽车上的各种电子设备采用的是分离式电子控制单元，这种设计不利于系统的优化和升级。

优化措施是将各个电子设备的控制单元整合为一个中央控制单元，统一管理和控制整个系统的运行，实现各个模块的协作工作。

2. 优化线束布局线束在汽车电子电气系统中起着连接和传输信号的作用，线束的布局会直接影响到整个系统的性能和可维护性。

优化措施是采用最优的线束布局设计，尽量减少线束的长度和交叉，降低线束的耦合度和干扰程度，提高信号传输的效率和准确性。

3. 异常检测及处理汽车电子电气系统可能会发生各种异常情况，如故障、损坏、失灵等，这些异常会直接影响到整个系统的性能和安全性。

汽车电气架构知识点总结汽车电气架构是指汽车中电气系统的整体架构，包括电动机控制系统、电池管理系统、车身电子系统、娱乐系统等。

汽车电气架构的优化可以提高汽车的性能、安全性和舒适性，因此对汽车电气架构的研究和优化具有重要意义。

下面将从电动机控制系统、电池管理系统、车身电子系统和娱乐系统这四个方面对汽车电气架构进行总结。

一、电动机控制系统电动机控制系统是指控制汽车电动机工作的系统，其主要功能是控制电动机的启动、加速、减速和停止等工作。

电动机控制系统一般包括电机控制器、电机传感器、电机驱动器和电机本体等组成部分。

1. 电机控制器电机控制器是电动机控制系统的核心部件，主要用于控制电动机的转速、扭矩和功率输出。

根据控制方式的不同，电机控制器可以分为直流电机控制器、异步电机控制器和同步电机控制器等。

其中，异步电机控制器的控制精度和响应速度较高，适用于大多数电动汽车。

2. 电机传感器电机传感器用于监测电动机的转速、转矩、温度和位置等参数，并将监测到的信号传输给电机控制器，以便实现对电动机的精准控制。

3. 电机驱动器电机驱动器是将电机控制器输出的控制信号转化为电机实际工作所需的电流和电压信号，并输出给电机本体，实现电动机的运行。

4. 电机本体电机本体是指汽车中安装的电动机，其工作原理是通过电磁感应产生转矩，驱动汽车前进或倒车。

根据工作方式的不同，电动机可以分为永磁同步电机、感应电机和永磁直流电机等种类。

二、电池管理系统电池管理系统是指对汽车中的动力电池进行监测、控制和维护的系统，其主要功能是确保电池的安全、稳定和高效运行。

电池管理系统一般由电池管理单元、电池传感器、电池继电器和电池保护装置等组成部分。

1. 电池管理单元电池管理单元是电池管理系统的核心部件，主要用于监测电池的电压、温度、电流和SOC （State of Charge，荷电状态）等参数，并根据监测到的数据进行电池的充放电控制和均衡管理。

2. 电池传感器电池传感器用于监测电池的各项参数，并将监测到的数据传输给电池管理单元，以便实现对电池的精准控制。
