可靠性防水防尘测试标准参考手册范本

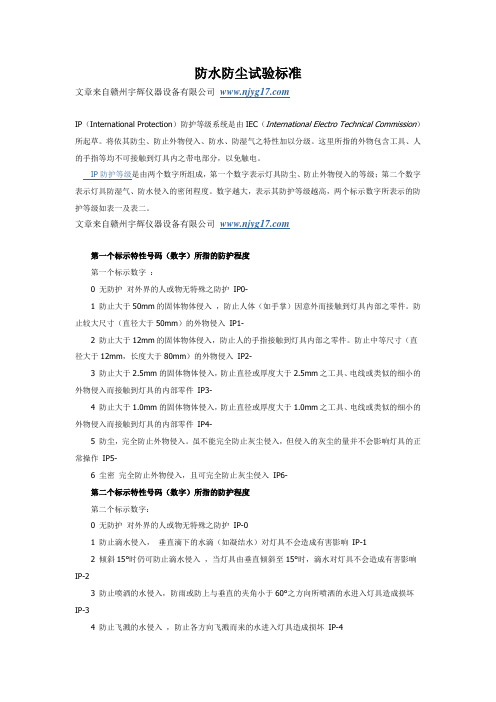

防水防尘试验标准文章来自赣州宇辉仪器设备有限公司IP（International Protection）防护等级系统是由IEC（International Electro Technical Commission）所起草。

将依其防尘、防止外物侵入、防水、防湿气之特性加以分级。

这里所指的外物包含工具、人的手指等均不可接触到灯具内之带电部分，以免触电。

IP防护等级是由两个数字所组成，第一个数字表示灯具防尘、防止外物侵入的等级；第二个数字表示灯具防湿气、防水侵入的密闭程度。

数字越大，表示其防护等级越高，两个标示数字所表示的防护等级如表一及表二。

文章来自赣州宇辉仪器设备有限公司第一个标示特性号码（数字）所指的防护程度第一个标示数字：0 无防护对外界的人或物无特殊之防护IP0-1 防止大于50mm的固体物体侵入，防止人体（如手掌）因意外而接触到灯具内部之零件。

防止较大尺寸（直径大于50mm）的外物侵入IP1-2 防止大于12mm的固体物体侵入，防止人的手指接触到灯具内部之零件。

防止中等尺寸（直径大于12mm，长度大于80mm）的外物侵入IP2-3 防止大于2.5mm的固体物体侵入，防止直径或厚度大于2.5mm之工具、电线或类似的细小的外物侵入而接触到灯具的内部零件IP3-4 防止大于1.0mm的固体物体侵入，防止直径或厚度大于1.0mm之工具、电线或类似的细小的外物侵入而接触到灯具的内部零件IP4-5 防尘，完全防止外物侵入。

虽不能完全防止灰尘侵入，但侵入的灰尘的量并不会影响灯具的正常操作IP5-6 尘密完全防止外物侵入，且可完全防止灰尘侵入IP6-第二个标示特性号码（数字）所指的防护程度第二个标示数字：0 无防护对外界的人或物无特殊之防护IP-01 防止滴水侵入，垂直滴下的水滴（如凝结水）对灯具不会造成有害影响IP-12 倾斜15°时仍可防止滴水侵入，当灯具由垂直倾斜至15°时，滴水对灯具不会造成有害影响IP-23 防止喷洒的水侵入，防雨或防上与垂直的夹角小于60°之方向所喷洒的水进入灯具造成损坏IP-34 防止飞溅的水侵入，防止各方向飞溅而来的水进入灯具造成损坏IP-45 防止喷射的水侵入，防止来自各方向由喷嘴喷射出的水进入灯具造成损坏IP-56 防止大浪的侵入，装设于甲板上的灯具，防止因大浪的侵袭而浸水造成损坏IP-67 防止浸水时的水侵入，灯具浸在水中一定的时间或水压在一定的标准以下能确保不因进水而造成损坏IP-78 防止沉没时的水侵入，灯具无限期的沉没早指定水压的状况下，能确保不因进水而造成损坏IP-82.IP 表示Ingress Protection（进入防护）等级的第一标记数字如IP6_ 表示防尘保护等级(6表示无灰尘进入，参见下表)第二标记数字如IP_5 表示防水保护等级(5 表示防护水的喷射，参见下表)防止固体物质入侵第一个数字定义描述防止液体入侵–第二个数字定义描述0 无防护。

ip67防水测试方法及标准
IP67是一种国际标准，用于评估电子设备、仪器仪表等产品的防水性能。

它表示该设备在特定条件下具有一定程度的防尘和防水能力。

下面是IP67防水测试方法及标准的一般流程：
1. 防尘测试（首位数字）：
-IP6X级：使用干燥的粉尘环境，在设备表面产生尘土，并观察是否会进入设备内部。

2. 防水测试（第二位数字）：
- IPX7级：将设备放置于1米深的水中，持续30分钟。

- IPX8级：将设备放置于超过1米深的水中，持续指定的时间。

需要注意的是，实际的IP67防水测试可能因产品类型、应用领域和制造商的要求而有所不同。

以下是一些常见的测试方法和标准，可供参考：
1. 防尘测试：
-使用粉尘试验室进行尘土测试，根据不同颗粒大小和密度的尘土对设备进行覆盖。

-使用颗粒计数器或可见光透射度仪器，检测设备表面和内部的尘埃浓度。

2. 防水测试：
-使用水密封设备或测试槽，确保设备完全密封。

-对设备进行静态或动态水压测试，以验证其防水性能。

-在测试结束后，检查设备内部是否有水进入，以评估其防水能力。

在进行IP67防水测试时，可以参考国际标准IEC 60529（也称为EN 60529）中有关IP等级的规定。

该标准提供了有关防尘和防水等级的详细说明，并定义了不同等级所需的测试条件和结果判定。

需要指出的是，进行IP67防水测试通常需要专业设备和实验室环境，以确保准确性和可靠性。

如果您有特定的产品需要进行防水测试，建议咨询专业的测试实验室或认证机构，他们可以根据您的需求提供更详细和准确的测试方法和标准。

设备防水防尘实验报告实验目的：本实验旨在测试设备的防水防尘功能，评估其在不同湿度和灰尘环境下的性能表现，为产品的设计和改进提供参考。

实验材料：- 防水防尘设备（待测试设备）- 压力和湿度控制器- 灰尘粒子（标准颗粒）- 测试平台- 实验记录表实验步骤：1. 设备准备a. 将待测试设备放置在测试平台上，并确认其处于正常工作状态。

b. 清洁和准备测试平台，确保其表面干燥和无灰尘。

2. 湿度测试a. 制定不同湿度下的测试计划，例如分别设置50%、70%和90%的湿度。

b. 使用压力和湿度控制器，将湿度调整至目标数值，并确保该湿度能稳定保持一段时间。

c. 将待测试设备置于设定的湿度环境中，保持一定的时间，例如30分钟。

d. 终止湿度环境，取出设备，检查其外壳和内部是否有湿润部分。

3. 防水测试a. 准备容器，注入适量的水，并确保待测试设备不会因水位上升而完全浸泡。

b. 将待测试设备放置在容器中，使其部分或全部接触水面。

c. 在规定时间内观察设备的防水表现，特别注意设备内部是否有水渗入的现象。

d. 取出设备，用干净的布擦拭并彻底检查，确保没有残留的水分。

4. 防尘测试a. 在测试平台上加入一定数量的灰尘粒子，使其分布均匀。

b. 将待测试设备置于含有灰尘的环境中，保持一段时间，例如30分钟。

c. 取出设备，用小刷子或气泡清洁设备外壳，并彻底检查设备内部是否有灰尘堆积的现象。

5. 记录和分析数据a. 实时记录湿度、防水和防尘测试的过程和结果。

b. 整理数据并进行分析，评估设备在不同条件下的防水防尘能力。

c. 根据实验结果，提出改进设备防水防尘性能的建议。

实验注意事项：- 在实验过程中，确保实验环境和设备本身的安全，防止发生意外或损害设备。

- 操作仪器和设备时，严格按照使用说明操作，避免误操作导致不准确的实验结果。

- 实验结束后，对设备进行彻底清洁和维护，以保持设备的长期可靠性。

实验结果：根据实验记录的数据和观察结果，可绘制表格或图形，清晰地展示设备在不同测试条件下的防水防尘效果。

产品防尘防水检测标准
摘要：
一、产品防尘防水检测的意义
二、防尘检测标准
三、防水检测标准
四、总结
正文：
随着现代社会对产品质量和可靠性的要求越来越高，产品防尘防水检测成为了产品研发和生产过程中必不可少的环节。

本文将详细介绍产品防尘防水检测标准。

一、产品防尘防水检测的意义
产品防尘防水检测是指对产品进行一系列的测试，以评估产品在实际使用中抵抗尘埃和水分侵蚀的能力。

通过防尘防水检测，可以确保产品在恶劣环境下仍能正常工作，提高产品的可靠性和使用寿命。

二、防尘检测标准
防尘检测标准通常采用国际电工委员会（IEC）推荐的IP 等级标准。

IP 等级标准是由两个数字组成，第一个数字表示防固体物进入，第二个数字表示防水保护等级。

比如，IP65 表示产品具有6 级防尘和5 级防水能力。

三、防水检测标准
防水检测标准通常采用GB/T 4208-2008《电子产品防水试验方法》或IEC 60529-2001《电子设备防水防尘试验》进行。

这些标准规定了防水检测的
试验方法、试验级别和试验要求。

比如，GB/T 4208-2008 规定了9 个防水试验级别，从IPX0（无保护）到IPX8（持续浸泡）。

四、总结
产品防尘防水检测标准是评估产品质量和可靠性的重要手段。

防水防尘测试标准参考手册目录容版本历史 (2)目录容 (3)1.IEC 60529-2013 机壳提供的防护等级（IP） (4)1.01 围 (4)1.02 IP代码的元素和它们的意义 (4)1.03 检测项目要求 (6)1.IEC 60529-2013 机壳提供的防护等级（IP）1.01 围本标准的目标是基于以下容：a) 依照以下容定义电器机壳提供的安全防护等级：1) 当接近机壳危险部件时对人的安全防护。

2) 当外部固体目标进入时对机壳部件的防护性能。

3) 对于由于水的进入造成的有害作用机壳对部设备的防护能力。

b) 这些安全防护等级的标识。

c) 每个标识的要求。

d) 实施对符合本标准要求安全防护等级的机壳的测试检验。

1.02 IP代码的元素和它们的意义一个简单的对 IP 代码元素的描述由下表给出。

完全的细节定义在最后一列的条款中指明。

1.03 检测项目要求摆管式淋水试验装置:试样放置：选择适当半径摆管，使转台台面高度处于摆管直径位置上。

试样置于转台，使试样顶部到喷水口的距离不大于200mm，样品台不旋转试验条件：水流量→按喷水孔数计算，每孔为0.07(1±5%)L/min 钻孔→摆管中点两侧60°都钻孔，支撑架不钻孔摆管摆动围、半径→沿垂线两边各60°，共120°；最大允许半径为1600mm摆管摆动速度→一个完整摆动周期(2*120°)费时4s试验时长：先做5min，然后相对样品原来位置旋转样品90°，再做5min(共10min)手持式喷头淋水试验装置试样放置：试样顶部至手持喷头的喷水口的平行距离在300~500mm之间试验条件：试验时应安装带平衡重物的挡板，水流量为10L/min试验时长：按被检试样外壳表面积算，每平方米1min，至少做5min试样放置：同IPX3试验条件：a) 摆管式水流量→按喷水孔数计算，每孔为0.07(1±5%)L/min钻孔→摆管中点两侧180°都钻孔，支撑架钻孔摆管摆动围、半径→沿垂线两边各180°，共360°摆管摆动速度→一个完整摆动周期(2*360°)费时12sb) 喷头式与IPX3中所有要求相同，只是要拆去设备上带平衡重物的挡板试验时长：a) 摆管式：持续测试10 minb) 喷头式：按被检试样外壳表面积计算，每平方米1min，至少5min喷水试验装置试样放置：放置样品使样品离喷水口相距2.5~3m试验条件：喷嘴径：6.3mm 水流量：12.5L/min±5%实际水柱尺寸：离喷嘴2.5m处直径约为40mm的圆试验时长：按被检试样外壳表面积计算，每平方米1min，至少3min放置样品使样品离喷水口相距2.5~3m试验条件：喷嘴径：12.5mm 水流量：100L/min±5%实际水柱尺寸：离喷嘴2.5m处直径约为120mm的圆试验时长：按被检试样外壳表面积计算，每平方米1min，至少3min。

ipx9k参考标准摘要：1.IPX9K 的定义和背景2.IPX9K 的参考标准3.IPX9K 测试的步骤和注意事项4.IPX9K 的实际应用正文：IPX9K 是指防护等级达到IPX9 和IPXK 的两个等级的防水防尘能力。

其中，IPX9 代表设备在水下1 米深的地方可以正常工作，而IPXK 则代表设备可以抵抗灰尘和颗粒的侵入。

这一标准主要用于测试电子设备的防水防尘性能，以确保它们在恶劣环境下能够正常运行。

IPX9K 的参考标准主要依据国际电工委员会（IEC）制定的IP 代码。

IP 代码是一个两位数的标识符，由两个数字组成。

第一个数字表示防尘能力，第二个数字表示防水能力。

例如，IPX9 表示设备具有极高的防尘能力（能够抵抗灰尘和颗粒的侵入）和很高的防水能力（在水下1 米深的地方可以正常工作）。

IPX9K 测试的步骤和注意事项如下：1.设备准备：将被测设备表面擦拭干净，确保无灰尘和颗粒。

2.设备安装：将被测设备安装在测试夹具上，确保设备与夹具接触紧密。

3.防尘测试：将测试夹具放入防尘试验箱中，调整试验箱内的温度和湿度，然后开启防尘试验。

试验过程中，应确保试验箱内的灰尘和颗粒浓度达到IPX9K 的要求。

4.防水测试：将测试夹具放入防水试验箱中，调整试验箱内的水温和水压，然后开启防水试验。

试验过程中，应确保试验箱内的水温和水压达到IPX9K 的要求。

5.试验时间：防尘试验和防水试验的时间应分别按照IPX9K 的要求进行。

6.试验结果：试验结束后，检查被测设备的外观和性能，确保设备在试验过程中未出现异常。

IPX9K 的实际应用主要体现在以下几个方面：1.电子设备：如手机、手表、耳机等便携式电子设备，需要具有较高的防水防尘性能，以应对各种恶劣环境。

2.家用电器：如洗衣机、电冰箱、空调等家用电器，需要具有一定程度的防水防尘性能，以确保设备在潮湿环境中正常运行。

3.工业设备：如机器人、无人机等工业设备，在复杂的工作环境中，需要具有较高的防水防尘性能，以保证设备的可靠性和稳定性。

防尘防水测试（IP测试）IP是Ingress Protection的缩写，IP等级是针对电气设备外壳对异物侵入的防护等级，来源是国际电工委员会的标准IEC 60529，这个标准在2004年也被采用为美国国家标准。

在这个标准中，针对电气设备外壳对异物的防护，IP等级的格式为IPXX，其中XX为两个阿拉伯数字，第一标记数字表示接触保护和外来物保护等级，第二标记数字表示防水保护等级，具体的防护等级可以参考下面的表格。

IP是国际用来认定防护等级的代号Ip等级由两个数字所组成，第一个数字表示防尘；第二个数字由表示防水，数字越大表示其防护等组长越佳。

防尘等级防水等级各种等级的防水试验内容（1）IPX1方法名称：垂直滴水试验试验设备：滴水试验装置及其试验方法见2.11试样放置：按试样正常工作位置摆放在以1r/min的旋转样品台上，样品顶部至滴水口的距离不大于200mm试验条件：滴水量为1 0.5 mm/min；试验持续时间：10 min；（2）IPX2方法名称：倾斜15°滴水试验试验设备：滴水试验装置及其试验方法见2.11 试样放置：使试样的一个面与垂线成15°角，样品顶部至滴水口的距离不大于200mm。

每试完一个面后，换另一个．．．．．面，共四次。

试验条件：滴水量为3 0.5 mm/min；试验持续时间：4×2.5 min（共10 min）；（3）IPX3方法名称：淋水试验试验方法：a. 摆管式淋水试验试验设备：摆管式淋水溅水试验装置(装置图形及其试验方法见本书2.14)试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，使其顶部到样品喷水口的距离不大于200mm，样品台不旋转。

试验条件：水流量按摆管的喷水孔数计算,每孔为0.07 L/min。

淋水时，摆管中点两边各60°弧段内的喷水孔的喷水喷向样品。

被试样品放在摆管半圆中心。

摆管沿垂线两边各摆动60°，共120°。

防水和防尘标准 iso一、防水等级防水等级通常用IPX等级表示，其中IPX-0表示无防水功能，IPX-1表示防滴水功能，IPX-2表示防溅水功能，IPX-3表示防喷水功能，IPX-4表示防泼水功能，IPX-5表示防猛烈喷水功能，IPX-6表示防海浪功能，IPX-7表示防浸水功能，IPX-8表示防潜水功能。

二、防尘等级防尘等级通常用IP等级表示，其中IP0X表示无防尘功能，IP1X 表示防滴水尘土能力，IP2X表示防溅水尘土能力，IP3X表示防喷水尘土能力，IP4X表示防泼水尘土能力，IP5X表示防猛烈喷水尘土能力，IP6X表示防海浪尘土能力。

三、测试方法防水和防尘测试通常采用以下方法：1.淋雨测试：模拟雨水对产品的影响，测试产品的防水性能。

2.浸水测试：将产品完全浸入水中，测试产品的防水性能和密封性能。

3.尘土测试：模拟产品在尘土环境中工作的情况，测试产品的防尘性能。

四、防护要求对于不同的产品和应用场景，防水和防尘的防护要求也不同。

例如，对于户外灯具、智能家居设备等产品，需要具备一定的防水和防尘性能，以保证产品的正常运行和使用寿命。

五、应用范围防水和防尘标准ISO适用于各种需要防水和防尘的电子产品、家用电器、灯具、智能家居设备等领域。

这些领域的产品需要在不同的环境条件下工作，因此需要具备一定的防水和防尘性能。

六、测试环境防水和防尘测试的环境条件也需要符合一定的要求。

例如，淋雨测试的环境温度和湿度需要符合标准要求，浸水测试的水质和水温也需要符合标准要求。

七、测试周期防水和防尘测试的周期需要根据具体情况而定。

一般来说，对于产品的初步开发和评估阶段需要进行一次或多次测试，对于批量生产和质量控制需要进行定期测试。

同时，在产品的重要设计和改进阶段也需要进行相应的测试。

八、判定标准防水和防尘测试的判定标准需要根据具体的产品和应用场景而定。

一般来说，如果产品的防水和防尘性能符合标准要求，则认为该产品的防水和防尘性能合格。

ip防护等级防尘防水等级测试项目
IP防护等级（Ingress Protection Rating）是用来评估设备的防尘和防水能力的国际标准，通常表示为IP加上两个数字。

其中第一个数字表示防尘等级，第二个数字表示防水等级。

以下是IP防护等级的测试项目示例：
1. 防尘测试：
- 尘粒直径：测试设备放置在灰尘腔中，使用一定直径的尘粒进行喷洒，评估设备是否具备防尘的能力。

- 尘粒数量：测试设备放置在尘埃环境下，评估设备是否能够阻止足够数量的尘埃进入。

- 尘埃压力：测试设备在不同尘埃压力下的工作情况，评估设备是否能够正常运行。

2. 防水测试：
- 水深：测试设备放置在水箱中，逐渐增加水深，评估设备在不同水深下的防水能力。

- 喷水压力：使用固定的压力和角度对设备进行喷水测试，评估设备是否能够抵抗水的渗透。

- 浸水测试：将设备完全浸入水中，评估设备在不同时间内的防水能力。

需要注意的是，IP防护等级的测试项目可能会因具体的标准和要求而略有差异，具体测试项目应参考相关标准和规范。
