高二物理磁场测试题3

?磁场?单元过关一选择题〔每题5分,共50分.在每题给出的四个选项中,有的小题只有一个选项正确,有的小题有多个选项正确.全部选对的得5分,选不全的得3分,有选错或不答的得0分.〕1、如图1所示,在竖直向上的匀强磁场中,水平放置着一根长直流导线,电流方向指向读者,ａ、ｂ、ｃ、ｄ是以直导线为圆心的同一圆周上的四点,在这四点中：A、ａ、ｂ两点磁感应强度相同C、ａ点磁感应强度最大B、ｃ、ｄ两点磁感应强度大小相等D、b点磁感应强度最大2、如图2所示,直角三角形通电闭合线圈ABC处于匀强磁场中,磁场垂直纸面向里,那么线圈所受磁场力的合力为：A、大小为零B、方向竖直向上C、方向竖直向下D、方向垂直纸面向里3、质量为ｍ,电荷量为ｑ的带电粒子以速率ｖ垂直射入磁感强度为B的匀强磁场中,在磁场力作用下做匀速圆周运动,带电粒子在圆形轨道上运动相当于一环形电流,那么：A、环形电流跟ｑ成正比B、环形电流跟ｖ成正比C、环形电流跟B成反比D、环形电流跟ｍ成反比4、如图4所示,要使线框ａｂｃｄ在受到磁场力作用后,ａｂ边向纸外,ｃｄ边向纸里转动,可行的方法是：A、加方向垂直纸面向外的磁场,通方向为ａ→ｂ→ｃ→ｄ→ａ的电流B、加方向平行纸面向上的磁场,通以方向为ａ→ｂ→ｃ→ｄ→ａ电流C、加方向平行于纸面向下的磁场,通以方向为ａ→ｂ→ｃ→ｄ的电流D、加方向垂直纸面向内的磁场,通以方向为ａ→ｄ→ｃ→ｂ→ａ的电流5、如图5所示,用绝缘细线悬吊着的带正电小球在匀匀强磁场中做简谐运动,那么A、当小球每次通过平衡位置时,动能相同B、当小球每次通过平衡位置时,速度相同C、当小球每次通过平衡位置时,丝线拉力相同D、撤消磁场后,小球摆动周期变化6、如下图,在加有匀强磁场的区域中,一垂直于磁场方向射入的带电粒子轨迹如下图,由于带电粒子与沿途的气体分子发生碰撞,带电粒子的能量逐渐减小,从图中可以看出：A、带电粒子带正电,是从B点射入的B、带电粒子带负电,是从B点射入的C、带电粒子带负电,是从A点射入的D、带电粒子带正电,是从A点射入的7〔06Ⅰ〕.图中为一“滤速器〞装置示意图.a、b为水平放置的平行金属板,一束具有各种不同速率的电子沿水平方向经小孔O进入a、b两板之间.为了选取具有某种特定速率的电子,可在a、b间加上电压,并沿垂直于纸面的方向加一匀强磁场,使所选电子仍能够沿水平直线OO'运动,由O'射出.不计重力作用.可能到达上述目的的方法是A.使a板电势高于b板,磁场方向垂直纸面向里B.使a板电势低于b板,磁场方向垂直纸面向里C.使a板电势高于b板,磁场方向垂直纸面向外D.使a板电势低于b板,磁场方向垂直纸面向外8、如下图,弹簧称下挂一条形磁铁,条形磁铁的N极的一局部位于未通电的螺线管内,以下说法中正确的选项是：A、假设将ａ接电源正极,ｂ接电源负极,弹簧称示数将减小B、假设将ａ接电源正极,ｂ接电源负极,弹簧称示数将增大C、假设将ａ接电源负极,ｂ接电源正极,弹簧称示数将增大D、假设将ａ接电源负极,ｂ接电源正极,弹簧称示数将减小9〔06江苏〕．质子〔p〕和α粒子以相同的速率在同一匀强磁场中作匀速圆周运动,轨道半径分别为R P和R ,周期分别为T P和T ,那么以下选项正确的选项是〔〕A．R ：R p＝2 ：1 ；T ：T p＝2 ：1B．R ：R p＝1：1 ；T ：T p＝1 ：1 C．R ：R p＝1 ：1 ；T ：T p＝2 ：1D．R ：R p＝2：1 ；T ：T p＝1 ：1 10.[广东大综.] 如图9所示,在倾角为α的光滑斜面上,垂直纸面放置一根长为L,质量为m的直导体棒.在导体棒中的电流I垂直纸面向里时,欲使导体棒静止在斜面上,以下外加匀强磁场的磁感应强度B的大小和方向正确是A．B＝m sinILαg,方向垂直斜面向上B．B＝m sinILαg,方向垂直斜面向下C．B＝mg cosILα,方向垂直斜面向下ObO'D．B＝mg cosIL,方向垂直斜面向上一选择题写答案处1 2 3 4 5 6 7 8 9 10二填空题：〔每题6分共30分〕11、电子〔e,m〕以速度ｖ0与ｘ轴成30°角垂直射入磁感强度为B的匀强磁场中,经一段时间后,打在ｘ轴上的P点,如图10所示,那么P点到O点的距离为＿＿＿＿,电子由O点运动到P点所用的时间为＿＿＿＿＿12、如图11所示,带负电的小球从右端向左经过最低点A时,悬线张力为T1,当小球从左向右经过最低点A时,悬线张力为T2,那么T1＿＿T2〔填＞、＜或＝〕13.[上海物理卷.1B]如下图,一束β粒子自下而上进人一垂直纸面的匀强磁场后发生偏转,那么磁场方向向 ,进人磁场后,p粒子的动能〔填“增加〞、“减少〞或“不变〞〕14〔06上海〕．如下图,同一平面内有两根互相平行的长直导线1和2,通有大小相等、方向相反的电流,a、b两点与两导线共面,a点在两导线的中间与两导线的距离均为r,b点在导线2右侧,与导线2的距离也为r．现测得a点磁感应强度的大小为B,那么去掉导线1后,b点的磁感应强度大小为 ,方向．15、如下图,倾角为θ的光滑绝缘斜面,处在方向垂直斜面向上的匀强磁场和方向未知的匀强电场中,有一质量为m、带电量为一q的小球,恰可在斜面上做匀速圆周运动、其角速度为ω,那么,匀强磁场的磁感应强度的大小为,未知电场的最小场强的大小为,方向沿.三.、计算题〔〔此题共2小题,共20分.要求写出必要的文字说明、方程式和重要演算步骤,只写出最后答案的不能给分.有数值计算的题,答案中应明确写出数值和单位.〕16、PQ为一根足够长的绝缘细直杆,处于竖直的平面内,与水平夹角为θ斜放,空间充满磁感应强度B的匀强磁场,方向水平如下图.一个质量为m,带有负电荷的小球套在PQ杆上,小球可沿杆滑动,球与杆之间的摩擦系数为μ〔μ<tgθ〕,小球带电量为q.现将小球由静止开始释放,试求小球在沿杆下滑过程中：〔1〕小球最大加速度为多少？此时小球的速度是多少？〔2〕下滑过程中,小球可到达的最大速度为多大？．17〔06天津〕．〔18分〕在以坐标原点O为圆心、半径为r的圆形区域内,存在磁感应强度大小为B、方向垂直于纸面向里的匀强磁场,如下图. 一个不计重力的带电粒子从磁场边界与x轴的交点A处以速度v沿－x方向射入磁场,它恰好从磁场边界与y轴的交点C 处沿+y方向飞出.〔1〕请判断该粒子带何种电荷,并求出其比荷q/m ；〔2〕假设磁场的方向和所在空间范围不变,而磁感应强度的大小变为'B,该粒子仍从A处以相同的速度射入磁场,但飞出磁场时的速度方向相对于入射方向改变了60°角,求磁感应强度'B多大？此次粒子在磁场中运动所用时间t是多少？一选择题写答案处1 2 3 4 5 6 7 8 9 10 BD A D B A B AD AC A A二11 mv 0/eB 、πm/3eB 12、＜ 13【答案】：里 不变 14〔答案2B,垂直纸面向外〕 15解析：T qB m T πϖπ2,2==θsin min mg q E = 答案：qmg qm θϖsin 沿斜面向下 三、16、〔1〕 a g v mg qB m ==sin ,cos /θθ〔2〕 v mg qB m =+(sin cos )/θμθμ解答17．〔10分〕〔1〕由粒子的飞行轨迹,利用左手定那么可知,该粒子带负电荷.粒子由 A 点射入,由 C 点飞出,其速度方向改变了 90°,那么粒子轨迹半径R r =○1 又2v qvB mR=○2 那么粒子的比荷q vm Br=○3〔2〕粒子从 D 点飞出磁场速度方向改变了 60°角,故 AD 弧所对圆心角 60°,粒子做圆周运动的半径'cot 303R r r ==○4 又''mvR qB =○5所以'B B =○6 粒子在磁场中飞行时间11266'3m rt T qB vπ==⨯=○7。

磁场练习题1．下列说法中正确的是 ( ) A.磁感线可以表示磁场的方向和强弱B.磁感线从磁体的N 极动身，终止于磁体的S 极C.磁铁能产生磁场，电流也能产生磁场D.放入通电螺线管内的小磁针，依据异名磁极相吸的原则，小磁针的N 极肯定指向通电螺线管的S 极2．关于磁感应强度，下列说法中错误的是 ( ) A.由B =ILF可知，B 与F 成正比，与IL 成反比 B.由B=ILF可知，一小段通电导体在某处不受磁场力，说明此处肯定无磁场 C.通电导线在磁场中受力越大，说明磁场越强 D.磁感应强度的方向就是该处电流受力方向3．关于磁场和磁感线的描述，正确的说法是 ( ) A 、磁感线从磁体的N 极动身，终止于S 极B 、磁场的方向就是通电导体在磁场中某点受磁场作用力的方向C 、沿磁感线方向，磁场渐渐减弱D 、在磁场强的地方同一通电导体受的安培力可能比在磁场弱的地方受的安培力小 4．首先发觉电流磁效应的科学家是（ ）A. 安培B. 奥斯特C. 库仑D. 伏特 5．两根长直通电导线相互平行，电流方向相同.它们的截面处于一个等边三角形ABC 的A 和B 处.如图所示，两通电导线在C 处的磁场的磁感应强度的值都是B ，则C 处磁场的总磁感应强度是( )A.2BB.BC.0D.3B6．如图所示为三根通电平行直导线的断面图。

若它们的电流大小都相同，且ab=ac=ad ，则a 点的磁感应强度的方向是 （ ） A. 垂直纸面指向纸里B. 垂直纸面指向纸外C. 沿纸面由a 指向bD. 沿纸面由a 指向d7．如图所示,环形电流方向由左向右,且I 1 = I 2,则圆环中心处的磁场是( )A.最大,穿出纸面B.最大,垂直穿出纸面C.为零D.无法确定8．如图所示，两个半径相同,粗细相同相互垂直的圆形导线圈，可以绕通过公共的轴线xx′自由转动，分别通以相等的电流，设每个线圈中电流在圆心处产生磁感应强度为B，当两线圈转动而达到平衡时，圆心O处的磁感应强度大小是（）(A)B (B)2B (C)2B (D)0磁场对电流的作用1．关于垂直于磁场方向的通电直导线所受磁场作用力的方向，正确的说法是( )A.跟电流方向垂直，跟磁场方向平行B.跟磁场方向垂直，跟电流方向平行C.既跟磁场方向垂直，又跟电流方向垂直D.既不跟磁场方向垂直，又不跟电流方向垂直2．如图所示，直导线处于足够大的匀强磁场中，与磁感线成θ=30°角，导线中通过的电流为I，为了增大导线所受的磁场力，可实行下列四种方法，其中不正确的是( )A.增大电流IB.增加直导线的长度C.使导线在纸面内顺时针转30°D.使导线在纸面内逆时针转60°3．如图所示,长为L的直导线在竖直方向的磁场B中,且与水平面的夹角为α,通以电流I则所受的磁场力是______.4．如图所示,在垂直于纸面的磁场B中,通有电流I的导线长为L,与水平方向夹角为α,则这根通电导线受到的安培力是______.5．在两个倾角均为α光滑斜面上，放有一个相同的金属棒，分别通有电流I1和I2，磁场的磁感强度大小相同，方向如图中所示，两金属棒均处于平衡状态，则两种状况下的电流强度之比I1：I2为6．直导线ab与线圈的平面垂直且隔有一小段距离，其中直导线固定，线圈可自由运动，当通过如图所示的电流方向时（同时通电），从左向右看，线圈将( )A．不动B．顺时针转动，同时靠近导线C．顺时针转动，同时离开导线D．逆时针转动，同时靠近导线7．如图所示,有一通电导线放在蹄形磁铁磁极的正上方,导线可以自由移动,当导线通过电流I时,从上往下看,导线的运动状况是( )A.顺时针方向转动,同时下降B.顺时针方向转动,同时上升C.逆时针方向转动,同时下降D.逆时针方向转动,同时上升8．有两个相同的圆形线圈,通以大小不同但方向相同的电流,如图所示,两个线圈在光滑的绝缘杆上的运动状况是( )A.相互吸引,电流大的加速度较大B.相互排斥,电流大的加速度较大C.相互吸引,加速度相同D.以上说法都不正确9．如图所示，一根长直导线穿过有恒定电流的金属环的中心且垂直圆环的平面。

中学物理磁场专题训练一、磁场、安培力练习题一、选择题1．关于磁场和磁感线的描述，正确的说法有[]A．磁极之间的相互作用是通过磁场发生的，磁场和电场一样，也是一种物质B．磁感线可以形象地表现磁场的强弱与方向C．磁感线总是从磁铁的北极动身，到南极终止D．磁感线就是细铁屑在磁铁四周排列出的曲线，没有细铁屑的地方就没有磁感线2．一束带电粒子沿水平方向飞过小磁针上方，并与磁针指向平行，能使磁针的S极转向纸内，如图1所示，那么这束带电粒子可能是[]A．向右飞行的正离子束B．向左飞行的正离子束C．向右飞行的负离子束D．问左飞行的负离子束3．铁心上有两个线圈，把它们和一个干电池连接起来，已知线圈的电阻比电池的内阻大得多，如图2所示的图中，哪一种接法铁心的磁性最强[]4．关于磁场，以下说法正确的是[]A．电流在磁场中某点不受磁场力作用，则该点的磁感强度肯定为零B．磁场中某点的磁感强度，依据公式B=F/I·l，它跟F，I，l都有关C．磁场中某点的磁感强度的方向垂直于该点的磁场方向D．磁场中任一点的磁感强度等于磁通密度，即垂直于磁感强度方向的单位面积的磁通量5．磁场中某点的磁感应强度的方向[]A．放在该点的通电直导线所受的磁场力的方向B．放在该点的正检验电荷所受的磁场力的方向C．放在该点的小磁针静止时N极所指的方向D．通过该点磁场线的切线方向6．下列有关磁通量的论述中正确的是[]A．磁感强度越大的地方，穿过线圈的磁通量也越大B．磁感强度越大的地方，线圈面积越大，则穿过线圈的磁通量越大C．穿过线圈的磁通量为零的地方，磁感强度肯定为零D．匀强磁场中，穿过线圈的磁感线越多，则磁通量越大7．如图3所示，条形磁铁放在水平桌面上，其中心正上方固定一根直导线，导线与磁铁垂直，并通以垂直纸面对外的电流，[]A．磁铁对桌面的压力减小、不受桌面摩擦力的作用B．磁铁对桌面的压力减小、受到桌面摩擦力的作用C．磁铁对桌面的压力增大，个受桌面摩擦力的作用D．磁铁对桌面的压力增大，受到桌面摩擦力的作用8．如图4所示，将通电线圈悬挂在磁铁N极旁边：磁铁处于水平位置和线圈在同一平面内，且磁铁的轴线经过线圈圆心，线圈将[]A．转动同时靠近磁铁B．转动同时离开磁铁C．不转动，只靠近磁铁D．不转动，只离开磁铁9．通电矩形线圈平面垂直于匀强磁场的磁感线，则有[]A．线圈所受安培力的合力为零B．线圈所受安培力以任一边为轴的力矩为零C．线圈所受安培力以任一对角线为轴的力矩不为零D．线圈所受安培力必定使其四边有向外扩展形变的效果二、填空题10．匀强磁场中有一段长为0.2m的直导线，它与磁场方向垂直，当通过3A的电流时，受到60×10-2N的磁场力，则磁场的磁感强度是______特；当导线长度缩短一半时，磁场的磁感强度是_____特；当通入的电流加倍时，磁场的磁感强度是______特．11．如图5所示，abcd是一竖直的矩形导线框，线框面积为S，放在磁场中，ab边在水平面内且与磁场方向成60°角，若导线框中的电流为I，则导线框所受的安培力对某竖直的固定轴的力矩等于______．12．一矩形线圈面积S＝10-2m2，它和匀强磁场方向之间的夹角θ1＝30°，穿过线圈的磁通量Ф＝1×103Wb，则磁场的磁感强度B______；若线圈以一条边为轴的转180°，则穿过线圈的磁能量的改变为______；若线圈平面和磁场方向之间的夹角变为θ2＝0°，则Ф＝______．三、计算题13．如图6所示，ab，cd为两根相距2m的平行金属导轨，水平放置在竖直向下的匀强磁场中，通以5A的电流时，棒沿导轨作匀速运动；当棒中电流增加到8A时，棒能获得2m/s2的加速度，求匀强磁场的磁感强度的大小；14．如图7所示，通电导体棒AC静止于水平导轨上，棒的质量为m长为l，通过的电流强度为I，匀强磁场的磁感强度B的方向与导轨平面成θ角，求导轨受到AC棒的压力和摩擦力各为多大？一、磁场、安培力练习题答案一、选择题1．AB 2．BC 3．D 4．D5．CD 6．D 7．A 8．A 9．AB二、填空题三、计算题13．1.2T 14．mg-BIlcosθ，BI lsinθ二、洛仑兹力练习题一、选择题1．如图1所示，在垂直于纸面对内的匀强磁场中，垂直于磁场方向放射出两个电子1和2，其速度分别为v1和v2．假如v2＝2v1，则1和2的轨道半径之比r1：r2及周期之比T1：T2分别为 [ ] A．r1：r2＝1：2，T1：T2＝1：2B．r1：r2＝1：2，T1：T2＝1：1C．r1：r2＝2：1，T1：T2＝1：1D．r1：r2＝1：1，T1：T2＝2：12．如图2所示，ab是一弯管，其中心线是半径为R的一段圆弧，将它置于一给定的匀强磁场中，磁场方向垂直于圆弧所在平面，并且指向纸外、有一束粒子对准a端射入弯管，粒子有不同的质量、不同的速度，但都是一价正离子． [ ]A．只有速度大小肯定的粒子可以沿中心线通过弯管B．只有质量大小肯定的粒子可以沿中心线通过弯管C．只有动量大小肯定的粒子可以沿中心线通过弯管D．只有能量大小肯定的粒子可以沿中心线通过弯管3．电子以初速V0垂直进入磁感应强度为B的匀强磁场中，则 [ ]A．磁场对电子的作用力始终不变B．磁场对电子的作用力始终不作功C．电子的动量始终不变D．电子的动能始终不变它们以相同的速度沿垂直于磁场方向射入匀强磁场（磁场方向垂直纸面对里）．在图3中，哪个图正确地表示出这三束粒子的运动轨迹？[ ]5．一个带电粒子，沿垂直于磁场的方向射入一匀强磁场，粒子的一段径迹如图4所示，径迹上的每一小段可近似看成圆弧．由于带电粒子使沿途的空气电离，粒子的能量渐渐减小（带电量不变）．从图中可以确定 [ ]A．粒子从a到b，带正电B．粒子从b到a，带正电C．粒子从a到b，带负电 D．粒子从b到a，带负电6．三个相同的带电小球1、2、3，在重力场中从同一高度由静止起先落下，其中小球1通过一附加的水平方向匀强电场，小球2通过一附加的水平方向匀强磁场．设三个小球落到同一高度时的动能分别为E1、E2和E3，忽视空气阻力，则 [ ]A．E1＝E2＝E3B．E1＞E2＝E3C．E1＜E2＝E3D．E1＞E2＞E37．真空中同时存在着竖直向下的匀强电场和垂直纸面对里的匀强磁场，三个带有等量同种电荷的油滴a、b、c在场中做不同的运动．其中a静止，b向右做匀速直线运动，c向左做匀速直线运动，则三油滴质量大小关系为 [ ]A．a最大 B．b最大C．c最大 D．都相等8．一个带正电荷的微粒（重力不计）穿过图5中匀强电场和匀强磁场区域时，恰能沿直线运动，则欲使电荷向下偏转时应采纳的方法是[ ]A．增大电荷质量B．增大电荷电量C．削减入射速度D．增大磁感强度E．减小电场强度二、填空题9．一束离子能沿入射方向通过相互垂直的匀强电场和匀强磁场区域，然后进入磁感应强度为B′的偏转磁场内做半径相同的匀速圆周运动（图6），则这束离子必定有相同的______，相同的______．10．为使从炙热灯丝放射的电子（质量m、电量e、初速为零）能沿入射方向通过相互垂直的匀强电场（场强为E）和匀强磁场（磁感强度为B）区域，对电子的加速电压为______．11．一个电子匀强磁场中运动而不受到磁场力的作用，则电子运动的方向是______．12．一质量为m、电量为q的带电粒子在磁感强度为B的匀强磁场中作圆周运动，其效果相当于一环形电流，则此环形电流的电流强度I＝______．三、计算题13．一个电视显像管的电子束里电子的动能E K＝12000eV．这个显像管的位置取向刚好使电子水平地由南向北运动．已知地磁场的竖直向下重量B＝5.5×10-5T，试问（1）电子束偏向什么方向？（2）电子束在显像管里由南向北通过y＝20cm路程，受洛仑兹力作用将偏转多少距离？电子质量m＝9.1×10-31kg，电量e＝1.6×10-19C．14．如图7所示，一质量m、电量q带正电荷的小球静止在倾角30°、足够长的绝缘光滑斜面．顶端时对斜面压力恰为零．若快速把电场方向改为竖直向下，则小球能在斜面上滑行多远？洛仑兹力练习题答案一、选择题1．B 2．C 3．BD 4．C5．B 6．B 7．C 8．C二、填空题三、计算题三、单元练习题一、选择题1．安培的分子环流假设，可用来说明 [ ]A．两通电导体间有相互作用的缘由B．通电线圈产生磁场的缘由C．永久磁铁产生磁场的缘由D．铁质类物体被磁化而具有磁性的缘由2．如图1所示，条形磁铁放在水平桌面上，在其正中心的上方固定一根长直导线，导线与磁铁垂直，给导线通以垂直纸面对外的电流，则[ ]A．磁铁对桌面压力减小，不受桌面的摩擦力作用B．磁铁对桌面压力减小，受到桌面的摩擦力作用C．磁铁对桌面压力增大，不受桌面的摩擦力作用D．磁铁对桌面压力增大，受到桌面的摩擦力作用3．有电子、质子、氘核、氚核，以同样速度垂直射入同一匀强磁场中，它们都作匀速圆周运动，则轨道半径最大的粒子是 [ ]A．氘核 B．氚核C．电子D．质子4．两个电子以大小不同的初速度沿垂直于磁场的方向射入同一匀强磁场中．设r1、r2为这两个电子的运动轨道半径，T1、T2是它们的运动周期，则 [ ]A．r1＝r2，T1≠T2B．r1≠r2，T1≠T2C．r1＝r2，T1＝T2 D．r1≠r2，T1＝T25．在垂直于纸面的匀强磁场中，有一原来静止的原子核．该核衰变后，放出的带电粒子和反冲核的运动轨迹分别如图2中a、b所示．由图可以判定 [ ]A．该核发生的是α衰变B．该核发生的是β衰变C．磁场方向肯定是垂直纸面对里D．磁场方向向里还是向外不能判定6．如图3有一混合正离子束先后通过正交电场磁场区域Ⅰ和匀强磁场区域Ⅱ，假如这束正离子束流在区域Ⅰ中不偏转，进入区域Ⅱ后偏转半径又相同，则说明这些正离子具有相同的 [ ] A．速度 B．质量C．电荷 D．荷质比7．设空间存在竖直向下的匀强电场和垂直纸面对里的匀强磁场，如图4所示，已知一离子在电场力和洛仑兹力的作用下，从静止起先自A点沿曲线ACB运动，到达B点时速度为零，C点是运动的最低点，忽视重力，以下说法中正确的是 [ ]A．这离子必带正电荷B．A点和B点位于同一高度C．离子在C点时速度最大D．离子到达B点后，将沿原曲线返回A点8．如图5所示，在正交的匀强电场和磁场的区域内（磁场水平向内），有一离子恰能沿直线飞过此区域（不计离子重力） [ ]A．若离子带正电，E方向应向下B．若离子带负电，E方向应向上C．若离子带正电，E方向应向上D．不管离子带何种电，E方向都向下9．一根通有电流I的直铜棒用软导线挂在如图6所示匀强磁场中，此时悬线中的张力大于零而小于铜棒的重力．欲使悬线中张力为零，可采纳的方法有 [ ]A．适当增大电流，方向不变B．适当减小电流，并使它反向C．电流大小、方向不变，适当增加磁场D．使原电流反向，并适当减弱磁场10．如图7所示，一金属直杆MN两端接有导线，悬挂于线圈上方，MN与线圈轴线均处于竖直平面内，为使MN垂直纸面对外运动，可以[ ]A．将a、c端接在电源正极，b、d端接在电源负极B．将b、d端接在电源正极，a、c端接在电源负极C．将a、d端接在电源正极，b、c端接在电源负极D．将a、c端接在沟通电源的一端，b、d接在沟通电源的另一端11．带电为+q的粒子在匀强磁场中运动，下面说法中正确的是 [ ]A．只要速度大小相同，所受洛仑兹力就相同B．假如把+q改为-q，且速度反向大小不变，则洛仑兹力的大小，方向均不变C．洛仑兹力方向肯定与电荷速度方向垂直，磁场方向肯定与电荷运动方向垂直D．粒子只受到洛仑兹力作用，其运动的动能、动量均不变12．关于磁现象的电本质，下列说法中正确的是 [ ]A．有磁必有电荷，有电荷必有磁B．一切磁现象都起源于电流或运动电荷，一切磁作用都是电流或运动电荷之间通过磁场而发生的相互作用C．除永久磁铁外，一切磁场都是由运动电荷或电流产生的D．依据安培的分子环流假说，在外界磁场作用下，物体内部分子电流取向大致相同时，物体就被磁化，两端形成磁极二、填空题13．一质子及一α粒子，同时垂直射入同一匀强磁场中．（1）若两者由静止经同一电势差加速的，则旋转半径之比为______；（2）若两者以相同的动进入磁场中，则旋转半径之比为______；（3）若两者以相同的动能进入磁场中，则旋转半径之比为______；（4）若两者以相同速度进入磁场，则旋转半径之比为______．14．两块长5d，相距d的水平平行金属板，板间有垂直于纸面的匀强磁场．一大群电子从平行于板面的方向、以等大小的速度v从左端各处飞入（图8）．为了不使任何电子飞出，板间磁感应强度的最小值为______．15．如图9所示，M、N为水平位置的两块平行金属板，板间距离为d，两板间电势差为U．当带电量为q、质量为m的正离子流以速度V0沿水平方向从两板左端的中心O点处射入，因受电场力作用，离子作曲线运动，偏向M板（重力忽视不计）．今在两板间加一匀强磁场，使从中心O处射入的正离流在两板间作直线运动．则磁场的方向是______，磁感应强度B＝______．16．如图10所示，质量为m，带电量为+q的粒子，从两平行电极板正中心垂直电场线和磁感线以速度v飞入．已知两板间距为d，磁感强度为B，这时粒子恰能直线穿过电场和磁场区域（重力不计）．今将磁感强度增大到某值，则粒子将落到极板上．当粒子落到极板上时的动能为______．17．如图11所示，绝缘光滑的斜面倾角为θ，匀强磁场B方向与斜面垂直，假如一个质量为m，带电量为-q的小球A在斜面上作匀速圆周运动，则必需加一最小的场强为______的匀强电场．18．三个带等量正电荷的粒子a、b、c（所受重力不计）以相同的初动能水平射入正交的电场磁场中，轨迹如图12，则可知它们的质量m a、m b、m c大小次序为______，入射时的初动量大小次序为______．19．一初速为零的带电粒子，经过电压为U的电场加速后垂直进入磁感强度为B的匀强磁场中，已知带电粒子的质量是m，电量是q，则带电粒子所受的洛仑兹力为______，轨道半径为______．20．如图13在x轴的上方（y≥0）存在着垂直于纸面对外的匀强磁场，磁感强度为B．在原点O有一个离子源向x轴上方的各个方向放射出质量为m、电量为q的正离子，速率都为v，对那些在xy平面内运动的离子，在磁场中可能到达的最大x＝______，最大y＝______．三、计算题21．以速率v垂直于屏S经过小孔O射入存在着匀强磁场的真空室中，如图14所示，磁感强度B的方向与离子的运动方向垂直，并垂直于纸面对里．（1）求离子进入磁场后到达屏S上时的位置与O点的距离．（2）假如离子进入磁场后经过时间t到达位置P，试证明：直线OP与离子入射方向之间的夹角θ跟t的关系是22．如图16所示，AB为一段光滑绝缘水平轨道，BCD为一段光滑的圆弧轨道，半径为R，今有一质量为m、带电为+q的绝缘小球，以速度v0从A点向B点运动，后又沿弧BC做圆周运动，到C点后由于v0较小，故难运动到最高点．假如当其运动至C点时，突然在轨道区域加一匀强电场和匀强磁场，使其能运动到最高点此时轨道弹力为0，且贴着轨道做匀速圆周运动，求：（1）匀强电场的方向和强度；（2）磁场的方向和磁感应强度．单元练习题答案一、选择题1．CD 2．A 3．B 4．D 5．BD 6．AD7．ABC 8．AD 9．AC 10．ABD 11．B 12．BD二、填空题三、计算题21．（1）2mv/qB。

高二物理磁场练习题及答案一、选择题1. 以下哪个不是磁场中的基本物理量？A) 磁感应强度 B) 磁场强度C) 磁通量 D) 磁矩2. 在空间中，某点的磁感应强度最大，磁场强度为零，则该点的磁场中的电流线是从哪个方向来的？A) 上方 B) 下方C) 左方 D) 右方3. 在均匀磁场中，电子的轨道半径和质量均不变，将磁感应强度变为原来的4倍后，电子的运动周期将A) 减至原来的1/4 B) 减至原来的1/2C) 保持不变 D) 增至原来的2倍4. 以下哪种情况不会使磁感应强度发生变化？A) 改变导线长度 B) 改变导线截面积C) 改变导线形状 D) 引入铁芯5. 两根平行的长直导线之间的力是相互的，它们的方向是A) 互相平行 B) 互相垂直C) 互相成60度角 D) 互相成180度角二、填空题1. 测量某区域的磁场强度，使用的仪器是________。

2. 直观地表示磁场分布情况的方法是绘制________。

3. 磁感应线指示出磁场中________的方向。

4. 磁场强度是________的物理量。

5. 真空中磁场中的电流线是________的。

三、解答题1. 描述磁感线的基本特征及其与磁场强度的关系。

2. 一根长直导线通过平面内一点O，与O点的距离为d，点O的水平方向又有一根与之平行的长直导线通过。

导线间的电流为I，分别求：a) 两导线间的相互作用力；b) 对第一根导线单位长度的作用力。

3. 在一个外磁场强度为B的均匀磁场中，一个具有电荷量q，质量m的带电粒子垂直于磁场以速度v运动，由于磁场的作用，其运动轨道发生半径R的圆弧。

求推导出R和v 之间的关系。

四、高分答案1. 答案：D2. 答案：A3. 答案：C4. 答案：C5. 答案：D二、填空题1. 答案：磁力计2. 答案：磁力线3. 答案：磁场强度4. 答案：矢量5. 答案：闭合的三、解答题1. 磁感线是用来表示磁场分布的线条，具有以下特征：- 磁感线起始于北极，终止于南极，是闭合曲线。

高二物理期末复“磁场”单元测试1、如图2所示，在竖直向上的匀强磁场中，水平放置着一根长直流导线，电流方向指向读者，ａ、ｂ、ｃ、ｄ是以直导线为圆心的同一圆周上的四点，在这四点中：（ ） A ．ａ、ｂ两点磁感应强度相同 B ．ａ点磁感应强度最大 C ．ｃ、ｄ两点磁感应强度大小相等 D ．b 点磁感应强度最大2、如图所示，两个半径相同的半圆形光滑轨道置于竖直平面内，左右两端点等高，分别处于沿水平方向的匀强电场和匀强磁场中。

两个相同的带正电小球同时从两轨道左端最高点由静止释放。

M 、N 为轨道的最低点，则下列说法中正确的是（ ） A ．两个小球到达轨道最低点的速度v M <v NB ．两个小球第一次经过轨道最低点时对轨道的压力F M >F NC ．小球第一次到达M 点的时间大于小球第一次到达N 点的时间D ．在磁场中小球能到达轨道的另一端最高处，在电场中小球不能到达轨道另一端最高处 3、如图3，用绝缘细线悬吊着的带正电小球在匀强磁场中做简谐运动，则（ ） A ．当小球每次通过平衡位置时，动能相同 B ．当小球每次通过平衡位置时，速度相同 C ．当小球每次通过平衡位置时，丝线拉力相同 D ．撤消磁场后，小球摆动周期变化4、如图4所示，匀强电场方向竖直向上，匀强磁场的方向垂直纸面向外。

有一正离子（不计重力），恰能沿直线从左向右水平飞越此区域．则（ ） A ．若电子从右向左水平飞入，电子也沿直线运动 B ．若电子从右向左水平飞入,电子将向上偏C ．若电子从右向左水平飞入，电子将向下偏D ．若电子从右向左水平飞入，电子将向外偏 5、在图5中虚线所围的区域内，存在电场强度为E 的匀强电场和磁感应强度为B 的匀强磁场，已知从左方水平射入的电子，穿过这个区域时未发生偏转，设重力可以忽略不计，则在这区域中的E 和B 的方向可能是（ ）A ．E 和B 都沿水平方向，并与电子运动的方向相同 B ．E 和B 都沿水平方向，并与电子运动的方向相反C ．E 竖直向上，B 垂直纸面向外D ．竖直向上，B 垂直纸面向里6、如图6所示为电视机显像管的偏转线圈的示意图。

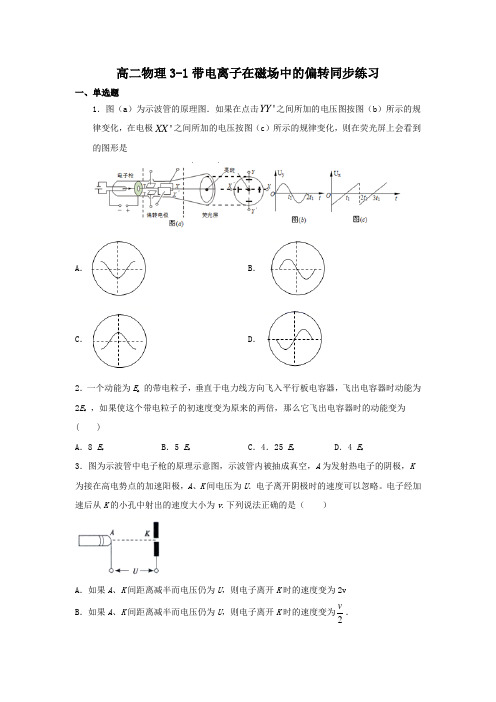

高二物理3-1带电离子在磁场中的偏转同步练习一、单选题1．图（a ）为示波管的原理图．如果在点击'YY 之间所加的电压图按图（b ）所示的规律变化，在电极'XX 之间所加的电压按图（c ）所示的规律变化，则在荧光屏上会看到的图形是A ．B ．C ．D ．2．一个动能为E k 的带电粒子，垂直于电力线方向飞入平行板电容器，飞出电容器时动能为2E k ，如果使这个带电粒子的初速度变为原来的两倍，那么它飞出电容器时的动能变为( )A ．8 E kB ．5 E kC ．4．25 E kD ．4E k3．图为示波管中电子枪的原理示意图，示波管内被抽成真空，A 为发射热电子的阴极，K 为接在高电势点的加速阳极，A 、K 间电压为U ．电子离开阴极时的速度可以忽略。

电子经加速后从K 的小孔中射出的速度大小为v .下列说法正确的是（ ）A ．如果A 、K 间距离减半而电压仍为U ，则电子离开K 时的速度变为2vB ．如果A 、K 间距离减半而电压仍为U ，则电子离开K 时的速度变为2v ．vC．如果A、K间距离保持不变而电压减半，则电子离开K时的速度变为2D．如果A、K间距离保持不变面电压减半，则电子离开K时的速度变为24．如图所示，场强大小为E，方向竖直向下的匀强电场中有一矩形区域abcd，水平边ab长为s，竖直边ad长为h.质量均为m，带电量分别为＋q和－q的两粒子，由a，c两点先后沿ab和cd方向以速率v0进入矩形区域(两粒子不同时出现在电场中)．不计重力，若两粒子轨迹恰好相切，则v0等于( )A B C D5．真空中的某装置如图所示，其中平行金属板A、B之间有加速电场，C、D之间有偏转电场，M为荧光屏．今有质子、氘核和α粒子均由A板从静止开始被加速电场加速后垂直于电场方向进入偏转电场，最后打在荧光屏上．已知质子、氘核和α粒子的质量之比为1∶2∶4，电荷量之比为1∶1∶2，则下列判断中正确的是( )A．三种粒子从B板运动到荧光屏经历的时间相同B．三种粒子打到荧光屏上的位置相同C．偏转电场的电场力对三种粒子做功之比为1∶2∶2D．偏转电场的电场力对三种粒子做功之比为1∶2∶46．如图所示，当平行板电容器充电后，在极板间有一个用绝缘的细绳拴着带正电的小球，小球的质量为m，电荷量为q．现在向右偏 角度：闭合电建S后，两极板间的电压为e ,则求两极板间的距离d为A ．tan qmg εθ B ．sin qmg εθ C ．tan mg E θ D ．sin Eq mg θ7．如图所示，M 和N 是带有异种电荷的带电金属导体，P 和Q 是M 表面上的两点，S 是N 表面上的一点，在M 和N 之间的电场中画有三条等势线．现有一个带正电的粒子（重力不计）在电场中的运动轨迹如图中虚线所示，不计带电粒子对原电场的影响，不计空气阻力，则以下说法正确的是（ ）A ．P 和Q 两点的电势不相等B ．S 点的电势高于P 点的电势C ．带电粒子在F 点的电势能大于在E 点的电势能D ．带电粒子应该由W 点射入经F 点到E 点8．如图所示，带箭头的线表示某一电场的电场线．在电场力作用下，一带电粒子(不计重力)经A 点飞向B 点，径迹如图中虚线所示，下列说法正确的是( )A ．粒子带正电B ．粒子在A 点加速度大C ．粒子在B 点动能大D ．A 、B 两点相比，粒子在B 点电势能较高二、多选题9．一束α粒子沿两平行金属板中心轴射入板间的匀强电场后，分成三束a 、b 、c ，如图所示，则（ ）A ．初速度比较，a b c v v v <<B ．板内运动时间比较，a b c t t t =<C ．动能增加量比较，k kb kc a E E E ∆=∆>∆D ．电势能变化量比较pa p pc bE E E ∆>∆=∆10．如图甲，A 、B 是一对平行金属板，在两板间加有周期为T 的交变电压U 0，A 板电势为φA =0，B 板电势为φB 随时间t 变化的规律如图乙所示。

高中物理《磁场》典型题(经典推荐含答案)高中物理《磁场》典型题(经典推荐)一、单项选择题1.下列说法中正确的是：A。

在静电场中电场强度为零的位置，电势也一定为零。

B。

放在静电场中某点的检验电荷所带的电荷量 q 发生变化时，该检验电荷所受电场力 F 与其电荷量 q 的比值保持不变。

C。

在空间某位置放入一小段检验电流元，若这一小段检验电流元不受磁场力作用，则该位置的磁感应强度大小一定为零。

D。

磁场中某点磁感应强度的方向，由放在该点的一小段检验电流元所受磁场力方向决定。

2.物理关系式不仅反映了物理量之间的关系，也确定了单位间的关系。

如关系式 U=IR，既反映了电压、电流和电阻之间的关系，也确定了 V（伏）与 A（安）和Ω（欧）的乘积等效。

现有物理量单位：m（米）、s（秒）、N（牛）、J （焦）、W（瓦）、C（库）、F（法）、A（安）、Ω（欧）和 T（特），由他们组合成的单位都与电压单位 V（伏）等效的是：A。

J/C 和 N/CB。

C/F 和 T·m2/sC。

W/A 和 C·T·m/sD。

W·Ω 和 T·A·m3.如图所示，重力均为 G 的两条形磁铁分别用细线 A 和B 悬挂在水平的天花板上，静止时，A 线的张力为 F1，B 线的张力为 F2，则：A。

F1=2G，F2=GB。

F1=2G，F2>GC。

F1GD。

F1>2G，F2>G4.一矩形线框置于匀强磁场中，线框平面与磁场方向垂直，先保持线框的面积不变，将磁感应强度在 1s 时间内均匀地增大到原来的两倍，接着保持增大后的磁感应强度不变，在 1s时间内，再将线框的面积均匀地减小到原来的一半，先后两个过程中，线框中感应电动势的比值为：A。

1/2B。

1C。

2D。

45.如图所示，矩形 MNPQ 区域内有方向垂直于纸面的匀强磁场，有 5 个带电粒子从图中箭头所示位置垂直于磁场边界进入磁场，在纸面内做匀速圆周运动，运动轨迹为相应的圆弧，这些粒子的质量，电荷量以及速度大小如下表所示，由以上信息可知，从图中 a、b、c 处进入的粒子对应表中的编号分别为：A。

2023-2024学年高二上物理：13.1磁场磁感线一．选择题（共8小题）1．如图是铁棒甲与铁棒乙内部各分子电流取向的示意图，甲棒内部各分子电流取向是杂乱无章的，乙棒内部各分子电流取向大致相同，则下列说法中正确的是（）A．两棒均显磁性B．两棒均不显磁性C．甲棒不显磁性，乙棒显磁性D．甲棒显磁性，乙棒不显磁性2．2002年12月31日上午，举世瞩目的上海磁悬浮列车线首次试运行，它是世界上第一条投入商业运营的磁悬浮列车线．运行全程共30km，最高时速可达552km，单向运行约8min．磁悬浮列车上装有电磁体，铁路底部则安装线圈．通过地面线圈与列车上的电磁体排斥力使列车悬浮起来．地面线圈上的极性与列车上的电磁体下极性总保持（）A．相同B．相反C．不能确定D．以上均不对3．有一导线南北方向放置，在其下方放一个小磁针．小磁针稳定后，给导线通上如图所示电流，发现小磁针的S 极垂直纸面向外偏转．关于此现象下列说法正确的是（）A．没有通电时，小磁针的S极指向地磁场的南极B．通电后小磁针S极指向地磁场的南极C．通电导线在小磁针所在处产生的磁场方向垂直纸面向外D．通电后小磁针S极发生偏转说明通电导线周围存在磁场4．中国宋代科学家沈括在《梦溪笔谈》中最早记载了地磁偏角：“以磁石磨针锋，则能指南，然常微偏东，不全南也。

”下列说法正确的是（）A．地球内部不存在磁场B．地理南、北极与地磁场的南、北极完全重合C．地球表面任意位置的地磁场方向都与地面平行D．地磁场的南极在地理的北极附近，地磁场的北极在地理的南极附近5．关于磁场的说法正确的是（）A．小磁针静止时N极所指的方向就是该处磁感应强度的方向B．电流元在磁场中某位置受到的磁场力为零，则该位置的磁感应强度一定为零C．因地磁场影响，在进行奥斯特实验时，通电导线东西放置时实验现象最明显D．导体在磁场中做切割磁感线运动时产生动生电动势，其本质是导体中的自由电荷受到洛伦兹力作用，通过洛伦兹力对自由电荷做功实现能量的转化6．如图，两平行通电直导线a、b垂直纸面放置，分别通以垂直纸面向里的电流I1、I2，另一通电电流方向垂直纸面向外的直导线c与两导线共面。

积盾市安家阳光实验学校第4节通电导线在磁场中受到的力一、安培力的方向1．义：在磁场中受到的力称为安培力。

2．判断安培力方向的方法是。

内容：伸开左手，让拇指与其余四指垂直，并且都与手掌在一个平面内，让从掌心进入，并使四指指向的方向，这时拇指所指的方向就是通电导线在磁场中所受的方向。

二、安培力的大小1．当通电导线垂直磁场方向放置时，所受安培力的大小为F= 。

2．当磁感强度B的方向与通电导线平行时，导线受力F= 。

3．当磁感强度B的方向与通电导线的方向成θ角时，F= 。

θ为B与I 之间的夹角。

三、磁电式电流表1．构造：、、螺旋弹簧（又叫游丝）、指针、极靴、圆柱形铁芯。

2．原理：当被测电流通入线圈时，线圈受作用而转动，线圈的转动使螺旋弹簧扭转形变，产生阻碍线圈转动的力矩。

当安培力产生的转动力矩与螺旋弹簧形变产生的阻碍转动的力矩达到平衡时，指针停留在某一刻度。

越大，就越大，就越大。

通电导线左手则磁感线电流安培力BIL 0 sinBILθ磁铁线圈安培力电流安培力指针偏角一、判断通电导体（或磁铁）在安培力作用下运动的常用方法具体方法实例分析电流元法把整段电流效分成很多电流元，先用左手则判断出每小段电流元所受安培力的方向，从而判断出整段电流所受合力的方向，最后确运动方向，注意一般取对称的电流元分析判断能自由移动的导线运动情况把直线电流效为AO、BO两段电流元，蹄形磁铁磁感线分布以及两段电流元受安培力方向如图所示。

可见，导线将沿俯视逆时针方向转动特殊位置法根据通电导体在特殊位置所受安培力的方向，判断其运动方向，然后推广到一般位置用导线转过90°的特殊位置（如图所示的虚线位置）来分析，判得安培力方向向下，故导线在逆时针转动的同时向下运动效分析法环形电流可以效为小磁针（或条形磁铁），条形磁铁也可效成环形电流，通电螺线管可效为多个环形电流或条形磁铁判断环形电流受到的安培力方向把环形电流效成如图所示右边的条形磁铁，可见两条形磁铁相互吸引，不会有转动。
