B滑动变阻器练习题习题

初三物理滑动变阻器练习题一、选择题1. 滑动变阻器是根据（）的变化实现电流的调节。

A. 电阻的变化B. 电压的变化C. 电感的变化D. 电容的变化2. 下图所示的电路中，当滑动变阻器的滑动端将滑动趋于右侧时，电路中通过滑动变阻器的电流将（）。

A. 变小B. 保持不变C. 变大3. 滑动变阻器的阻值范围是（）。

A. 0 Ω - 100 ΩB. 0 Ω - 1000 ΩC. 0 Ω - 10000 ΩD. 0 Ω - ∞4. 滑动变阻器在实际电路中的应用包括（）。

A. 调节亮度B. 调节音量C. 调节电流大小D. 以上皆是5. 滑动变阻器在电路中的位置可以随意调整吗？A. 可以B. 不可以二、计算题1. 电路中有一个5V的电压源，电阻为10Ω的灯泡和滑动变阻器串联，当滑动变阻器的阻值为30Ω时，计算通过灯泡和滑动变阻器的总电流。

2. 在一个电路中，有一个6V的电压源，通过电阻为15Ω的滑动变阻器，当滑动变阻器的阻值为20Ω时，计算通过电路的电流大小。

3. 电路中有一个12V的电压源，电阻为30Ω的灯泡和滑动变阻器并联，当滑动变阻器的阻值为5Ω时，计算通过灯泡和滑动变阻器的总电流。

三、解答题1. 请简述滑动变阻器的原理及其作用。

2. 什么是滑动变阻器的阻值？它如何调节电流大小？四、解答题1. 滑动变阻器的原理是根据电阻的变化来调节电流大小。

在滑动变阻器中，通过滑动端与固定端之间的滑动来改变电阻的大小，从而实现对电流的调节。

滑动变阻器的作用主要体现在实际电路中。

它常用于电路中控制电流大小的装置，如灯光亮度的调节、音量大小的调节等。

通过调节滑动变阻器的阻值，可以改变电路中的总电阻，进而改变通过电路的电流大小。

2. 滑动变阻器的阻值是指滑动变阻器的阻尼大小，用单位欧姆（Ω）来表示。

调节电流大小时，可以通过滑动变阻器的阻值来实现。

当滑动变阻器的阻值增大时，电路中的总电阻增大，则根据欧姆定律，电路中的电流将减小。

练习题一、选择题1、关于导体的电阻，下列说法正确的是（）A、铜导线的电阻比铝导线的电阻小B、粗导线的电阻比细导线的电阻小C、将一根铜导线均匀拉长后，其电阻会变大D、灯泡不发光时灯丝的电阻，比该灯泡发光时灯丝的电阻大2、下列说法中正确的是（）A.通过导体的电流为零，导体的电阻也为零B.通过导体的电流越大，导体的电阻一定越小C.导体两端的电压为零，导体的电阻也为零D.导体的电阻是导体本身的一种性质3、决定导体电阻大小的因素是［］A．加在导体两端的电压B．通过导体的电流强度C．导体的电功率D．导体的材料、长度、横截面积4、将一段电阻为R的均匀电阻丝截成等长的2段，再将它们的端点紧紧缠在一起，合并后的电阻丝的电阻是原来的（）A．1倍B．2倍C．4倍D．倍5、如图所示，闭合开关S后，灯泡L发光，现把滑动变阻器的滑片P向a端移动，则灯泡L的亮度与电流表示数的变化情况是：（）A、灯泡L变亮，电流表示数变大B、灯泡L变暗，电流表示数变小C、灯泡L变亮，电流表示数变小D、灯泡L变暗，电流表示数变大6、图4所示的电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P从图示位置向右移动时，灯泡的亮度及电压表示数变化情况是A．灯泡变亮，电压表示数不变B．灯泡变暗，电压表示数减小C．灯泡亮度不变，电压表示数不变D．灯泡亮度不变，电压表示数增大7、如图9所示，L1和L2是两只相同的小灯泡，a、b是电流表或电压表。

闭合开关S后，若两灯都能发光，则A.a、b均为电流表B.a、b均为电压表C.a为电流表，b为电压表D.a为电压表，b为电流表8、在图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（）A．4.8V，1.2V B．6V，1.2V；C．1.2V，6V；D．1.2V，4.8V.9、如图所示电路中，若使电阻R1与R2并联，图中的电表分别是A．①是电压表，②是电压表，③是电流表B．①是电压表，②是电流表，③是电压表C．①是电流表，②是电压表，③是电流表D．①是电流表，②是电流表，③是电压表10、在图所示电路中，电源电压保持不变，当开关 S1闭合，S2断开时，电压表的读数是3V；当开关S1断开，S2闭合时，电压表的示数是5V，则S2断开时，灯L1和L2两端电压分别为:A.2V和3V;B.3V和2V;C.2V和8V;D.2V和5V.11、某校物理兴趣小组设计了下列所示的四种用电流表和电压表示数反映弹簧所受压力大小（即物体所受的重力）的电路，其中R是定值电阻，R′是滑动变阻器，电源两极间电压恒定.则能实现物体所受重力越大，电表示数越大的电路是12、.将两只滑动变阻器按如图所示方法连接，要使这两只变阻器连入电路的电阻最大，应把滑片P1、P2放在:A．滑片P1放在最右端，滑片P2也放在最右端;B．滑片P1放在最左端，滑片P2也放在最左端;C．滑片P1放在最右端，滑片P2放在最左端;D．滑片P1放在最左端，滑片P2放在最右端.13、在图所示的电路中，①②③④处的电表分别是:A.表①是电压表，表②③④是电流表;B.表①③是电压表，表②④是电流表;C.表①②是电压表，表③④是电流表;D.表①③④是电压表，表②是电流表.14、如右图所示电路，当开关S闭合时，电压表V示数不变。

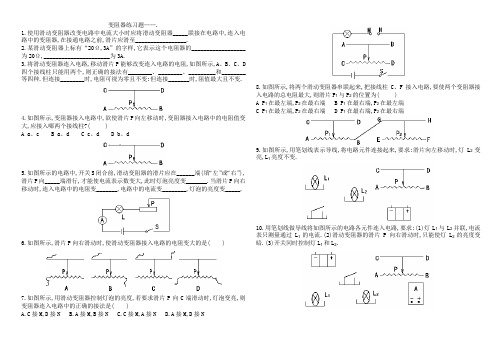

变阻器练习题…….1.使用滑动变阻器改变电路中电流大小时应将滑动变阻器_____联接在电路中,连入电路中的变阻器,在接通电路之前,滑片应滑至_________________.2.某滑动变阻器上标有“20Ω,3A”的字样,它表示这个电阻器的__________________为20Ω,______________________为3A.3.将滑动变阻器连入电路,移动滑片P能够改变连入电路的电阻,如图所示,A、B、C、D 四个接线柱只能用两个,则正确的接法有________、________、_________和________等四种.但连接________时,电阻可视为零且不变;但连接_______时,阻值最大且不变.4.如图所示,变阻器接入电路中,欲使滑片P向左移动时,变阻器接入电路中的电阻值变大,应接入哪两个接线柱?( )A a、cB a、dC c、dD b、d5.如图所示的电路中,开关S闭合前,滑动变阻器的滑片应在______端(填“左”或“右”),滑片P向_____端滑行,才能使电流表示数变大,此时灯泡亮度变_______.当滑片P向右移动时,连入电路中的电阻变_______,电路中的电流变________,灯泡的亮度变_____.6.如图所示,滑片P向右滑动时,使滑动变阻器接入电路的电阻变大的是( )7.如图所示,用滑动变阻器控制灯泡的亮度,若要求滑片P向C端滑动时,灯泡变亮,则变阻器连入电路中的正确的接法是( )A.C接M,D接NB.A接M,B接NC.C接M,A接ND.A接M,D接N 8.如图所示,将两个滑动变阻器串联起来,把接线柱C、F接入电路,要使两个变阻器接入电路的总电阻最大,则滑片P1与P2的位置为( )A P1在最左端,P2在最右端B P1在最右端,P2在最左端C P1在最左端,P2在最右端D P1在最右端,P2在最右端9.如图所示,用笔划线表示导线,将电路元件连接起来,要求:滑片向左移动时,灯L2变亮,L1亮度不变.10.用笔划线做导线将如图所示的电路各元件连入电路,要求:(1)灯L1与L2并联,电流表只测量通过L1的电流.(2)滑动变阻器的滑片P向右滑动时,只能使灯L2的亮度变暗.(3)开关同时控制灯L1和L2.。

图 11、电阻用字母来表示；在国际单位制中电阻的基本单位是 ，符号是 。

50KΩ= MΩ= Ω。

2、（1）电阻是导体本身的一种 ，它跟导体两端的电压和通过导体的电流 （有关、无关）（2） 在相同的条件下，材料不同，导体的电阻也 （相同、不同）在相同的条件下，导体越长，电阻就越；导体越短，电阻就越 。

在相同的条件下，导体越粗，电阻就越；导体越细，电阻就越 。

对于大多数的导体来说，温度越高，电阻就越。

3、（1）滑动变阻器的原理是。

（2）滑动变阻器的符号是。

（3） 滑动变阻器在电路中的作用主要有 和。

（4） 使用滑动变阻器时，连接方法是；在闭合开关前，先要将滑动变阻器。

（5） 一滑动变阻器上标有“50Ω 2A”的字样，它表示的意思是 。

（6） 如图所示的滑动变阻器，可以变阻的连接方法有；如果想让滑片P 向右移动时，连入电路中的电阻增大，则能够采用的连接方法有。

4、小李家灯泡灯丝烧断了，他把开关断开后，把灯泡摇了一摇，灯丝就被重新接上了， 但使用时发现灯比原来亮了许多，这是因为灯丝接上 后。

5、按要求连接电路：能利用滑动变阻器来改变灯泡的亮度，且当滑片 P 向右移动时灯会变亮，在图中画出电路的连接方法。

如果一个同学在连接好电路后，闭合开关，发现怎么样移动滑片 P ，都不能改变灯的亮度，你觉得可能的原因是什么？6、小明同学想测量一个电路中灯的电流和电压，请把各元件连接起来。

并在右边方框中画出相应的电路图。

7、 如右图中所示， 要想把滑动变阻器连入电路中， 并且当滑片 P 向右移动时电灯变亮， 应该接哪二个接线柱。

8、按照电路图连接实物图。

连接电路时要注意：闭合开关前要将滑动变阻器的滑片P 移到端；电流表和电压表的示数如图所示，则通过灯泡的电流和灯泡两端的电压分别是：和。

9、如图 1 所示，若开关 S 、S 1 闭合，S 2 断开，能发光的灯是 ，电压表所测的是两端的电压；若开关 S 、S 2 闭合，S 1断开，那么能发光的灯是，电压表所测的是的两端电压；10、如图 2 所示，若要使滑动变阻器的滑片 P 向 A 端滑动时，小灯泡变亮，那么应该将滑动变阻器的接线柱 和 接在电路的 M 、N 两端．11、如图 3 所示，开关闭合后，电压表 V 1 的示数为 7V ，电压表 V 2 的示数为 2.6V ，则灯 L 1 两端的电压为V.12、如图 4 所示，灯 L 1 与灯 L 2 串联，先用电压表测灯 L 1 两端电压，再测灯 L 2 两端电压时，只将电压表接 A 的一端改接 C ，这种接法（选填“正确”、“不正确”），理由是图 1图 2图 3图 413、如图5 两个电路中，电源电压相等，闭合开关S，当滑片P 都向右滑动时，灯泡L1和L2的亮度变化（）A．L1、L2都变亮B．L1、L2都变暗C．L1变亮，L2变暗D．L1变暗，L2的亮度不变14、如图6 所示，用电压表测灯泡两端的电压和用电流表测电流的电路，当开关闭合后，下列判断正确的是（）A．灯泡不亮B．电流表不会烧坏C．电压表会烧坏D．电流表和电压表都会烧坏15、如图7 所示，当开关闭合后，发现小灯泡不亮，电流表无示数，用电压表测量发现U ab=0，U bc=6V，U dc=0,若电路中只有一处故障，则其故障原因可能是（）A．小灯泡灯丝断了B．小灯泡被短路了C．开关接触不良，断路了D．电流表断路了16、如图8，开关闭合，电压表、电流表均有示数，将滑动变阻器的滑片P 向左移动，则下列是说法正确的是（）A．电流表、电压表示数都变大B．电流表、电压表示数都变小C．电流表示数变小，电压表示数变大D．电流表示数变大，电压表示数变小图5 图6 图7 图817、图所示的各种电路，同种元件的参数均相等，能利用滑动变阻器调节电灯从亮到熄灭的电路是:18、有两只定值电阻，上面分别标有“2A10Ω”和“1A 5Ω”的字样，若将它们串联在电路中使用，则电路中允许通过的最大电流为（）: A． 1A; B．2A; C． 3A ; D．不能确定.19、把甲、乙两段电阻线接在相同的电压下，甲线中的电流大于乙线中的电流，忽略温度的影响，下列判断中错误的是:A.当它们材料、粗细都相同时，甲线长乙线短;B.当它们材料、长度都相同时，甲线粗乙线细;C.当它们长度、粗细都相同时，两线的材料一定不同;D.甲、乙两电阻线的材料、长短、粗细不可能完全相同.20、一根铝导线的电阻为R，现在要使它接入电路中后电阻大于R，可采取的措施有（）A．减小这根导线两端的电压或者增大通过它的电流B．将这根导线拉长后接入电路C．将这根导线对折后接入电路D．用长短粗细都相同的铜导线代替铝导线接入电路21、在用滑动变阻器改变灯泡亮度的实验中，对于连接实验电路的注意事项，不必要的一点:（）A．连入变阻器时，应使滑片位于变阻器值最大的位置;B．开关、电流表应接在靠近电源电流流出的一端;C．连接电路时，应先将开关断开; D．电流表应与灯泡串联，并使它的“+”接线柱，靠近电源的“+”极一端.22、如图，要使滑动变阻器的滑片P 向右移动时，电阻变大，应选择的接线柱是（）A．A、D B．B、C C．A、B D．C、D.23、将两只滑动变阻器按图所示的方法连接，如果把a 、b 两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在：（）A．P1放在最右端，P2放在最右端; B．P1放在最左端，P2放在最左端;C．P1放在最右端，P2放在最左端; D．P1放在最左端，P2放在最右端.24、作图：如图所示，有灯泡 L1、L2，开关S，电源，电压表、电流表，滑动变阻器和导线若干，要求：L1、L2并联，开关控制整个电路，电流表测总电流，电压表测 L1的电压，滑动变阻器改变通过 L2的电流。

滑动变阻器练习题1、下列关于滑动变阻器的说法;正确的是A.滑动变阻器是靠改变导体的横截面积来改变导体电阻的B.滑动变阻器是靠改变导体的材料来改变导体电阻的C.因为导体的电阻与导体的材料、长度、横截面积有关;所以滑动变阻器是靠改变其中任一因素来改变其中导体电阻的D.滑动变阻器是靠改变连入电路中导体的长度来改变导体电阻的2、若将如图所示的滑动变阻器连入电路;要求当滑动变阻器的滑片P向右移动时;电路中的电阻变大;则滑动变阻器连入电路的接线柱应是A.A和DB.C和BC.B和DD.A和B3. 一些实验仪器具有调节作用.下列选项中滑动变阻器在电路中的连接方式不同;其中对电路能起调节作用的是4、如图所示的电路;电源电压保持不变;闭合开关;当滑动变阻器的滑片向右滑动时;下列分析正确的是A.灯泡变亮;电流表的示数变大B.灯泡变暗;电流表的示数变小C.灯泡亮度不变;电流表的示数变大D.灯泡亮度不变;电流表的示数变小5、2016福州晋安期中如图所示电路;导线a的一端固定连接在铅笔芯上;当导线b的一端在铅笔芯上左右移动时;灯泡亮度会发生变化..这个实验说明铅笔芯是选填“导体”或“绝缘体”;还能说明导体的电阻与有关;受此启发;人们制造了一种可以改变电阻的元件;叫做..6、用笔画线代替导线;将图中元件连接成电路;要求:向右移动滑片;灯泡变亮.7、如图所示是“滑动变阻器改变电路中的电流”的实物图;请你在虚线框内画出与实物图相对应的电路图..1、“三看法”判断滑动变阻器阻值变化一看柱:弄清滑动变阻器连入电路的两个接线柱..二看丝:弄清连入电路的电阻丝是哪一部分..三看变化:根据滑片P的移动分析接入电路中的电阻丝长度的变化;从而明确接入电路中的电阻的变化..2、滑动变阻器接法规律知识擂台1.在如图所示的电路中;用滑动变阻器调节灯的亮度;若要求滑片P向右端滑动时灯泡逐渐变暗;则下列接法正确的是A.M接C;N接BB.M接A;N接BC.M接C;N接DD.M接A;N接D2、2016庆阳宁县月考如图所示;滑动变阻器有4个接线柱;使用时只需接入其中2个;因此有几种接法.在这些接法中;不能改变电阻大小并且可能损坏仪器的接法是A.接A和DB.接B和CC.接A和BD.接C和D3.如图所示电路中;当滑动变阻器滑片P向右移动时灯泡的亮度不变的是4.如图所示的电路中;开关S闭合后;若滑动变阻器的滑片移到最下端;可能出现的现象是A.烧坏灯泡和电流表B.烧坏灯泡和电源C.烧坏电流表和电压表D.烧坏电流表和电源5. 2016昆明五华区师范大学实验中学期末如图所示;变阻器的总电阻为R;当滑片P从M点向右移动到N的过程中;灯泡的亮度变化情况是A. 逐渐变亮B. 逐渐变暗C. 亮度不变D. 先变亮后变暗6、电位器是变阻器的一种;它可以用来改变收音机的音量..小红买了一个电位器;如图所示..如果把它与灯泡串联起来;利用它改变灯的亮度;请仔细观察;现想使滑动触头顺时针转动;灯泡变暗;下列接法正确的是A.连接A、CB.连接B、CC.连接A、BD.以上都不正确7.如图所示是汽车油量表工作原理的示意图;图中油量表实质是一个电流表;当油量减少时A.电路上电阻增大;电流减小B.电路上电阻增大;电流增大C.电路上电阻减小;电流减小D.电路上电阻减小;电流增大8.如图所示;如果把A、C两个接线柱与电路连接;当滑片P向左移动时;变阻器接入电路部分的电阻值变;如果只接入两个接线柱;相当于把一个定值电阻接入电路..9.如图是大型电子地磅的电路图..当称重物时;在压力作用下滑片P向下端滑动;变阻器连入电路的电阻;电流表的示数选填“变大”“变小”或“不变”..这样把电流对应的重量刻在电流表的刻度盘上;就可以读出被称物体的重量..10. 2016苏州砀山县一摸一位同学设计了一个风力测定仪;如图所示;O 是转动轴;OC是金属杆;下面连接着一块受风板..无风时OC是竖直的;风越强;OC杆偏转的角度越大..AB是一段圆弧形电阻;P点是金属杆与圆弧形电阻相接触的点;金属杆OC与弧形电阻AB组合在一起相当于一个..测风力时;闭合开关S即可..风越大;接入电路的电阻越;电流越;小灯泡的亮度越;因此利用此装置可以粗略地知道风力大小..11.如图所示是练习使用滑动变阻器改变灯泡亮度的未完成电路;请用笔画线代替导线完成电路连接..要求：灯L1和L2并联;开关同时控制两灯;滑动变阻器只控制L1的亮度;导线不能交叉..12.用滑动变阻器改变小灯泡的亮度..1现给电源、小灯泡、开关各一个;导线若干;请在图中用笔画线代替导线连接电路;要求滑动变阻器的滑片向右移;灯泡变暗..2如果你还想知道电路中电流值的改变情况;需在电路中再联一个电流表;并增加根导线..对接中考1、2015天津“图是滑动变阻器的结构和炼乳电路的示意图;当滑片P向右滑动时;连入电路的电阻变小的是2、2015青海小华想用滑动变阻器控制小灯泡的亮度;设计了如图所示的4种电路;其中正确的是A．②③B．③④C．①③ D．①②3、2014上海在如图所示的电路中;有两根导线尚未连接;请用笔画线代替导线补上.补上后要求:①电压表测小灯两端电压;②闭合开关S;向a端移动滑动变阻器的滑片P;小灯变亮..。

人教版九年级物理全一册《16.4 变阻器》练习题(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图电路闭合开关后，滑动变阻器的滑片P向左移动，灯泡变亮。

下列接法符合要求的是（）A．M接C，N接D B．M接B，N接BC．M接A，N接B D．M接A，N接D2．如图所示为某同学连接的电路，闭合开关，下列有关说法正确的是（）A．滑动变阻器的滑片向左移动，可使小灯泡由暗逐渐变亮B．滑动变阻器的滑片向右移动，可使小灯泡由暗逐渐变亮C．无论怎样移动滑动变阻器的滑片，小灯泡的亮度不变D．将滑动变阻器与小灯泡并联，可使小灯泡由暗逐渐变亮3．变阻器的滑片P向右移动时，使变阻器连入电路部分的电阻增大的接法（）A．B．C．D．4．如图所示电路图中。

闭合开关后，无论怎样移动滑动变阻器的滑片，灯L1、L2均发光，电流表有示数，但电压表无示数。

电路故障可能是（）A．电流表短路B．电压表断路C．灯L1断路D．灯L2短路5．下列有关导体和绝缘体的理论及其应用正确的有（）A．能够导电的物体叫做导体B．金属、大地、油都属于导体C．滑动变阻器是由电阻率较小的铜线绕制成的D．普通白炽灯泡的灯丝，在发光时的电阻比不发光时大6．小丽同学在利用滑动变阻器改变电路中的电流的实验中，有以下几种接法，当滑片P向左移动时，都能使接入电路的电阻减小的是（）A．a和b B．c和d C．b和d D．a和c7．如图所示的电路中，电源电压保持不变，当滑动变阻器的滑片P向右移动时，则（）A．电流表示数变大，电压表示数变大B．电流表示数变小，电压表示数变小C．电流表示数变大，电压表示数变小D．电流表示数变小，电压表示数变大8．如图所示，电源电压恒为4.5V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω1A“”，灯泡标有“2.5V1.25W“字样，不考虑灯丝电阻的变化。

适用标准文案电阻、滑动变阻器练习题（一）1.温度一准时 , 比较两根铜制导线电阻的大小 , 以下正确的选项是 ( )A. 长导线的电阻的必定大B.细导线的电阻必定大C. 粗细同样 , 长导线电阻必定大D.粗细同样 , 短导线电阻必定大2、有 A、 B、 C、 D 四根导线， A 是镍鉻合金线，其他三根是铜线；B、C粗细同样， C长 B 短； C、D长度同样， C粗D细； A、 D 长度、粗细均同样。

则这四根导线的电阻关系是：B CDA。

3. 一只阻值为 0.1 欧的电阻与另一只阻值为10 欧的电阻并联 , 并联后的等效电阻 ()A. 小于 0.1 欧B. 等于 1欧C.等于 10.1 欧D.小于 10 欧但大于0.1 欧4. 导体的电阻 ()A. 跟导体两头的电压成正比B.与导体中的电流强度成反比C. 决定于电路中的电流强度和电压D.决定于导体的资料、长度和横截面积5.一段铜丝，对折起来后它的电阻到本来的________, 这是由于它的 _________ 变小，而 ____________变大的缘由。

6. 一个导体两头的电压由小变大，能够判定导体的电阻值()A. 增大B.保持不变C.减小7. 两个导体并联起来，总电阻减少。

这是由于相当于导体的()A. 横截面积增大B.横截面积减小C.长度增添8、使用滑动变阻器时，闭合开关前，应把滑动变阻器的滑片调到阻值最大，以下各图中滑片地点正确的选项是：（）图 69、为架设一条输电线路，有粗细同样的铁线和铝线可供选择，下边最好的选择与正确的剖析应是（）A．因铁线坚硬，应选铁线B．因铝线易于架设，应选铝线C．因铁线廉价，应选铁线D．因铝线电阻小，应选铝线10、如图 8 所示的变阻器四种不一样接法的电路中，闭合开关后，当滑片向右挪动时，电路中灯泡变亮的是（）图 811、在研究“决定电阻大小的要素”问题时，某同学作了以下的猜想：猜想一：导体的电阻可能与导体的长度相关；猜想二：导体的电阻可能与导体的资料相关；猜想三：导体的电阻可能与导体的横截面积相关；为了便于研究多要素的问题，我们往常采纳法，即每次精选两根适合的导线，测出经过它们的电流，而后进行比较。

1、电阻用字母来表示；在国际单位制中电阻的基本单位是，符号是。

50KΩ= MΩ= Ω。

2、（1）电阻是导体本身的一种，它跟导体两端的电压和通过导体的电流（有关、无关）（2）在相同的条件下，材料不同，导体的电阻也（相同、不同）在相同的条件下，导体越长，电阻就越；导体越短，电阻就越。

在相同的条件下，导体越粗，电阻就越；导体越细，电阻就越。

对于大多数的导体来说，温度越高，电阻就越。

3、（1）滑动变阻器的原理是。

（2）滑动变阻器的符号是。

（3）滑动变阻器在电路中的作用主要有和。

（4）使用滑动变阻器时，连接方法是；在闭合开关前，先要将滑动变阻器。

（5）一滑动变阻器上标有“50Ω 2A”的字样，它表示的意思是。

（6）如图所示的滑动变阻器，可以变阻的连接方法有；如果想让滑片P向右移动时，连入电路中的电阻增大，则能够采用的连接方法有。

4、小李家灯泡灯丝烧断了，他把开关断开后，把灯泡摇了一摇，灯丝就被重新接上了，但使用时发现灯比原来亮了许多，这是因为灯丝接上后。

5、按要求连接电路：能利用滑动变阻器来改变灯泡的亮度，且当滑片P向右移动时灯会变亮，在图中画出电路的连接方法。

如果一个同学在连接好电路后，闭合开关，发现怎么样移动滑片P，都不能改变灯的亮度，你觉得可能的原因是什么？6、小明同学想测量一个电路中灯的电流和电压，请把各元件连接起来。

并在右边方框中画出相应的电路图。

7、如右图中所示，要想把滑动变阻器连入电路中，并且当滑片P向右移动时电灯变亮，应该接哪二个接线柱。

8、按照电路图连接实物图。

连接电路时要注意：闭合开关前要将滑动变阻器的滑片P移到端；电流表和电压表的示数如图所示，则通过灯泡的电流和灯泡两端的电压分别是：和。

9、如图1所示，若开关S、S1闭合，S2断开，能发光的灯是，电压表所测的是两端的电压；若开关S、S2闭合，S1断开，那么能发光的灯是，电压表所测的是的两端电压；10、如图2所示，若要使滑动变阻器的滑片P 向A端滑动时，小灯泡变亮，那么应该将滑动变阻器的接线柱和接在电路的M、N两端．11、如图3所示，开关闭合后，电压表V1的示数为7V，电压表V2的示数为2.6V，则灯L1两端的电压为V.12、如图4所示，灯L1与灯L2串联，先用电压表测灯L1两端电压，再测灯L2两端电压时，只将电压表接A的一端改接C，这种接法（选填“正确”、“不正确”），理由是图1图1 图2 图3 图413、如图5两个电路中，电源电压相等，闭合开关S，当滑片P都向右滑动时，灯泡L1和L2的亮度变化（）A．L1、L2都变亮B．L1、L2都变暗C．L1变亮，L2变暗D．L1变暗，L2的亮度不变14、如图6所示，用电压表测灯泡两端的电压和用电流表测电流的电路，当开关闭合后，下列判断正确的是（）A．灯泡不亮B．电流表不会烧坏C．电压表会烧坏D．电流表和电压表都会烧坏15、如图7所示，当开关闭合后，发现小灯泡不亮，电流表无示数，用电压表测量发现U ab=0，U bc=6V，U dc=0,若电路中只有一处故障，则其故障原因可能是（）A．小灯泡灯丝断了B．小灯泡被短路了C．开关接触不良，断路了D．电流表断路了16、如图8，开关闭合，电压表、电流表均有示数，将滑动变阻器的滑片P向左移动，则下列是说法正确的是（）A．电流表、电压表示数都变大B．电流表、电压表示数都变小C．电流表示数变小，电压表示数变大D．电流表示数变大，电压表示数变小图5 图6 图7 图817、图所示的各种电路，同种元件的参数均相等，能利用滑动变阻器调节电灯从亮到熄灭的电路是:18、有两只定值电阻，上面分别标有“2A 10Ω”和“1A 5Ω”的字样，若将它们串联在电路中使用，则电路中允许通过的最大电流为（）:A．1A; B．2A; C．3A ; D．不能确定.19、把甲、乙两段电阻线接在相同的电压下，甲线中的电流大于乙线中的电流，忽略温度的影响，下列判断中错误的是:A.当它们材料、粗细都相同时，甲线长乙线短;B.当它们材料、长度都相同时，甲线粗乙线细;C.当它们长度、粗细都相同时，两线的材料一定不同;D.甲、乙两电阻线的材料、长短、粗细不可能完全相同.20、一根铝导线的电阻为R，现在要使它接入电路中后电阻大于R，可采取的措施有（）A．减小这根导线两端的电压或者增大通过它的电流 B．将这根导线拉长后接入电路C．将这根导线对折后接入电路 D．用长短粗细都相同的铜导线代替铝导线接入电路21、在用滑动变阻器改变灯泡亮度的实验中，对于连接实验电路的注意事项，不必要的一点:（）A．连入变阻器时，应使滑片位于变阻器值最大的位置;B．开关、电流表应接在靠近电源电流流出的一端;C．连接电路时，应先将开关断开; D．电流表应与灯泡串联，并使它的“+”接线柱，靠近电源的“+”极一端.22、如图，要使滑动变阻器的滑片P向右移动时，电阻变大，应选择的接线柱是（）A．A、D B．B、C C．A、B D．C、D.23、将两只滑动变阻器按图所示的方法连接，如果把a 、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P 1、P2放在：（）A．P1放在最右端，P2放在最右端; B．P1放在最左端，P2放在最左端;C．P1放在最右端，P2放在最左端; D．P1放在最左端，P2放在最右端.24、作图：如图所示，有灯泡L1、L2，开关S，电源，电压表、电流表，滑动变阻器和导线若干，要求：L1、L2并联，开关控制整个电路，电流表测总电流，电压表测L1的电压，滑动变阻器改变通过L2的电流。

物理初三滑动变阻器的练习题滑动变阻器（也称为电动调节器）是一种用于调节电路中电阻大小的器件。

在物理学中，我们常常通过滑动变阻器来实践和巩固对电阻和电路概念的理解和应用。

本文将介绍一些物理初三滑动变阻器的练习题，来帮助读者更好地掌握这个概念。

练习题一：一位学生正在进行一个实验，他在电路中使用一个滑动变阻器，电池的电压为6伏，电路中的总电阻为30欧姆。

请问，当滑动变阻器滑动到原始位置时，滑动变阻器的电阻大小是多少？解答：根据欧姆定律，可以得出电流大小为0.2安培（6伏 / 30欧姆）。

当滑动变阻器滑动到原始位置时，滑动变阻器的电阻大小应为30欧姆。

练习题二：一个电路中有一个6伏的电池和一个10欧姆的电阻，通过滑动变阻器调节电路中的总电阻。

当滑动变阻器的电阻为4欧姆时，电路中的电流大小是多少？解答：根据欧姆定律，可以计算出电流大小为0.6安培（6伏/ 10欧姆）。

根据串联电路电流恒定的规律，电路中的电流大小不受滑动变阻器的电阻大小的影响。

所以当滑动变阻器的电阻为4欧姆时，电路中的电流大小仍然为0.6安培。

练习题三：一个电路中有一个12伏的电池和一个20欧姆的电阻，通过滑动变阻器调节电路中的总电阻。

当滑动变阻器的电阻为16欧姆时，电路中的电流大小是多少？解答：根据欧姆定律，可以计算出电流大小为0.6安培（12伏/ 20欧姆）。

根据串联电路电流恒定的规律，电路中的电流大小不受滑动变阻器的电阻大小的影响。

所以当滑动变阻器的电阻为16欧姆时，电路中的电流大小仍然为0.6安培。

练习题四：一个电路中有一个9伏的电池和一个15欧姆的电阻，通过滑动变阻器调节电路中的总电阻。

当滑动变阻器的电阻为5欧姆时，电路中的电流大小是多少？解答：根据欧姆定律，可以计算出电流大小为0.6安培（9伏/ 15欧姆）。

根据串联电路电流恒定的规律，电路中的电流大小不受滑动变阻器的电阻大小的影响。

所以当滑动变阻器的电阻为5欧姆时，电路中的电流大小仍然为0.6安培。
