滑动变阻器取值范围题

人教版九年级物理电学专题之极值和取值范围强化训练48题有答案姓名：__________ 班级：__________一、滑动变阻器接入电阻的范围1.最大阻值：首先应先进行分析，若随着变阻器阻值的增大，各电表的示数在减小，则变阻器允许的最大阻值即为变阻器铭牌中标注的最大值；若串联电路中，有电压表并联在滑动变阻器两端，则应利用电压表的量程最大值、电路电流值，求变阻器允许的最大阻值，即Rmax=U电压表max/I2.最小阻值：应先确定电路中允许的电流最大值，确定的依据是：电流表的量程、滑动变阻器的铭牌、用电器的额定电流以及并联在用电器两端的电压量程，利用这四者分别求出每一条件下允许的最大电流，取四者中最小的，作为电路中允许的最大电流，然后再根据滑动变阻器之外的用电器两端电压、电源电压来计算滑动变阻器的最小阻值，即Rmin=(U电源-U额)/Imin二、电路的电流、电压的极值1.电路电流的极值：a.电路最大电流：依据电路中用电器的额定电流、电流表的量程来决定，取两者中的最小值作为电路的最大电流值；b.电路最小电流：依据滑动变阻器接入电路的最大阻值决定，此时电路中的总电阻最大，由I=U/R可知此时电路中电流为最小电流：Imin=U电源/R总最大2.用电器两端电压的极值a.最大电压：依据用电器的额定电压，电压表的量程来决定，取两者中的最小阻值作为用电器两端的最大电压值；b.一般是求滑动变阻器的最小电压，此时要根据滑动变阻器之外的用电器的额定电压或电压表的量程来决定，此时要注意电路安全问题，即要注意在变阻器之外的用电器在不超过其额定值及电压表量程的情况下来取最小电压。

三、电路、用电器消耗电功率的极值：根据电路、用电器中各自最大（小）的物理量即可求得。

1. 最大（小）电压、电流值，则有P=UI2.最大（小）电压值、电阻值，则有P=U²／R3．最大（小）电流值，电阻值，则有P=12R一、单选题（共32题）1.如图是小白同学所设计的四种发热器的电路，所用的电源电压相同，R1＞R2，四个电路中消耗的总电功率最大的是（）A. B. C. D.2.如图甲所示，R1的阻值是20Ω，滑动变阻器R2消耗的功率P与其电阻R2的关系图象如图乙所示，则R2消耗的最大功率是（）A. 0.45WB. 0.50WC. 0.80WD. 0.90W3.如图所示，电源电压为4.5 V，电压表量程为“0～3 V”，电流表量程为“0～0.6 A”，滑动变阻器规格为“101 A”，小灯泡L标有“2.5 V 1.25 w”(灯丝电阻不变)。

滑动变阻器的取值范围（ 2020年中考精品）——欧姆定律在串并联电路中的应用当滑动变阻器移动时，会引起电路中的电流以及用电器两端的电压变化，如果电路中的电流或电压超过允许的最大值，则会损坏电路元件，所以为了保护电路元件的安全，滑动变阻器有最大值和最小值的限制。

一、串联电路中滑动变阻器的取值范围 （1）电压表与定值电阻并联当滑动变阻器取最小值时，电路中的电流达到最大值，所以滑动变阻器的最小值由电路中的允许通过的最大电流决定；滑动变阻器的最大值没有限制，取量程的最大值。

（2）电压表与滑动变阻器并联当滑动变阻器取最小值时，电路中的电流达到最大值，所以滑动变阻器的最小值由电路中的允许通过的最大电流决定。

当滑动变阻器连入电路的阻值变大时，电压表的示数也会变大，所以滑动变阻器的最大值由电压表的最大量程决定。

二、并联电路中滑动变阻器的取值范围并联电路中，由于各支路两端的电压等于电源电压，所以电压表的安全问题一般不会考虑。

滑动变阻器的阻值范围主要由支路或者干路的电流表的量程决定。

一、串联电路中滑动变阻器的取值范围 (1) 电压表与定值电阻并联例 1.标有“2V 0.5A ”字样的小灯泡和标有“20Ω1A ”字样的滑动变阻器。

连接在如图所示的电路中。

已知电源电压为6V ，电流表的量程为“00.6A -”。

电压表的量程为“03V -”。

闭合开关。

移动滑动变阻器滑片。

在不烧坏各元件的前提下求：（1）电流表的取值范围； （2）变阻器的取值范围；【答案】：（1）变阻器的取值范围为8~20ΩΩ； （2）电流表的取值范围为0.25~0.5A A ； （3）电压表的取值范围为1~2V V 。

【解析】：由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流。

因串联电路中各处的电流相等，且灯泡的额定电流为0.5A ，电流表的量程为0~0.6A ，变阻器允许通过的最大电流为1A ，所以，电路中的最大电流0.5I A =大，此时灯泡两端电压表的示数最大2L U V =大，变阻器接入电路中的电阻最小， 由UI R=可得，电路中的总电阻和灯泡的电阻分别为： 6120.5U VR I A===Ω总大，240.5L L L U V R I A ===Ω， 因串联电路中总电阻等于各分电阻之和， 所以，变阻器接入电路中的最小阻值：1248L R R R =-=Ω-Ω=Ω总小。

滑动变阻器范围计算专题1．小明连接了如图所示的电路做电学实验，电路中电流表的量程为0～0.6A，电压表的量程为0～3V，定值电阻R0为10Ω，电源电压为6V且保持不变。

实验时操作正确并保证电路各元件安全，则在闭合开关后（）A．滑动变阻器向右移动滑片时，电压表示数变大B．电流表示数的变化范围是0.1A～0.6AC．滑动变阻器阻值的变化范围是10Ω～50ΩD．定值电阻两端电压的变化范围是3V～6V2．如图所示电路，电源两端电压为4.5V且保持不变。

电阻R1为10Ω，滑动变阻器R2的铭牌上标有“20Ω 1A”的字样，电流表的量程为0-0.6A，两个电压表的量程均为0-3V，在保证电路安全的条件下，下列说法中正确的是（）A．定值电阻R1的最大电压为4.5VB．电流表A的示数变化范围为0.15A~0.45AC．滑动变阻器的最小电压为0D．滑动变阻器R2的阻值取值范围为5Ω-20Ω3．如图所示电路中，电源电压恒为6V，电流表量程为0~0.6A，电压表量程为0~15V，滑动变阻器R2规格为“50Ω0.5A”。

滑片P在中点时，电流表示数为0.2A，电压表示数为5V。

下列说法中正确的有（）A．定值电阻R1为5ΩB．如果出现电压表示数为6V，可能是R1断路C．滑动变阻器阻值可调节范围为5Ω~50ΩD．R2的功率占电路总功率的比值最小时，电流表示数为0.6A4．图甲是某品牌身高、体重测量仪。

学校物理兴趣小组的同学根据该测量仪的工作情况，设计了其电路原理图，如图乙所示。

电源U A的电压大小未知，电压表量程为0~15V，电流表A1量程为0~0.6A，滑动变阻器R2是竖直固定放置的电阻棒，其滑片P可以随身高的变化竖直上下移动，其接入电路的阻值与接入电路的长度成正比；电源U B的电压为3V，脚踏板下方有一压敏电阻R3，其阻值随压力F大小变化规律如图丙所示。

同时闭合开关S1、S2，身高h1=160cm的小明站在踏板上时，电流表A2的示数为0.15A，此时滑片恰好在R2中点，电压表示数为14.4V，电流表A1的示数为0.36A；身高h2=140cm的小红站在踏板上时，电压表示数为12V，电流表A1的示数为0.6A。

一．选择题（共3小题）1．如图所示，定值电阻R1的阻值18Ω，滑动变阻器R2的最大阻值为150Ω，电源电压为18V，电流表选择0～0.6A量程，电压表的量程为0～15V．为了保证电路各元件安全，滑动变阻器R2的阻值变化范围为（）A．0Ω～150ΩB．20Ω～100ΩC．12Ω～90ΩD．20Ω～90Ω二．填空题（共2小题）2．如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U﹣I”关系图象如图乙所示．则电源电压为_________V，定值电阻R1的阻值为_________Ω，滑动变阻器R2的阻值变化范围为_________Ω．3．如图所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P由B端移动到A端时，测得电阻R1两端的电压与通过电阻R1的电流的变化关系如图所示，则变阻器的最大阻值是_________，电压表V2对应示数的变化范围_________．三．解答题（共12小题）7．如图所示电路中，滑动变阻器的阻值变化范围是0～20欧，电源电压为4.5伏．当电流表的示数是0.5A时，电压表的示数是2V．已知电流表的量程是0～0.6A，电压表的量程是0～3V．为了不损坏两个电表，求滑动变阻器可连入电路的阻值范围．8．如图所示，电压表的量程是0～3V，电流表的量程是0～0.6A，滑动变阻器R2的最大阻值是15Ω，电热丝R1的阻值是5Ω，电源电压4.5V．当滑动变阻器的滑片移到中点时，电压表的示数是多少？10s内电热丝R1产生的热量是多少；为了保证两电表均能安全用，滑动变阻器的阻值变化范围是多少？9．如图所示，电源电压保持不变．滑动变阻器R2的滑片P在移动过程中，电压表的示数变化范围是0～4伏，电流表的示数变化范围是0.5～1安，求：电源电压、电阻R1的阻值和变阻器R2的最大阻值．10．如图所示，电源电压为12V，且保持不变，电阻R1=20Ω，滑动变阻器R2的最大阻值为20Ω，则当滑动片P在滑动变阻器上滑动时，电流表、电压表上示数变化的最大范围分别是多少？11．如图所示，电流表的量程为0～0.6A，电压表的量程为0～15V．灯泡铭牌标着“18V，9W”，电源电压恒为U=24V．（1）当滑动变阻器连入电路的电阻值为36Ω时，灯泡消耗的实际功率．（2）当滑动变阻器的阻值为何值，滑动变阻器的功率最大，最大值是多少？（3）当滑动变阻器左右任意滑动时，电路能安全工作，滑动变阻器连入电路中的电阻的变化范围．12．如图，电源电压保持不变．闭合开关S后，滑动变阻器R0的滑片P在移运过程中，电压表的示数变化范围为0～4伏，电流表的示数变化范围为0.5～1安，求：（1）R的阻值；（2）R0的最大阻值；（3）电源电压．13．如图所示，电源电压保持不变，闭合开关S后，滑动变阻器R'，的滑片P在移动过程中，电压表的示数变化范围为0～9.6V，电流表的示数变化范围为0.2～1A，求：（1）R的阻值；（2）R'的最大阻值；（3）电源电压．14．一只标有“2.5V 0.5A”的小灯泡和一只规格为“10Ω 1A”的滑动变阻器串连接在电压为3伏的电源上，如图所示．求（1）正常发光时滑动变阻器接入电路中的阻值；（2）滑片滑动时，灯泡功率的变化范围；（3）若小灯泡的实际功率为0.8W，求滑动变阻器接入电路中的电阻．15．在图所示的电路中，电源两端电压U=9V，电阻R1=10Ω，滑动变阻器R2的最大电阻值为20Ω．当滑动变阻器的滑片P从右端移到左端时，电阻R1消耗的电功率变化范围是_________W．16．如图所示，小灯泡L标有“6V 3W”字样，滑动变阻器的最大阻值为100Ω，电压表的量程是0～15V．闭合开关后，移动滑动变阻器，使电压表的示数为12V，这时灯泡恰好正常发光．求：（1）电源电压；（2）当滑动变阻器接入电路中的电阻为33Ω时，小灯泡消耗的实际功率；（3）在不超过小灯泡额定电压和电压表量程的情况下，变阻器接入电路中的阻值变化范围．17．如图甲所示的电路中，电源电压保持不变，S闭合后，在滑动变阻器的滑片P由B端移动到A端的过程中，测得电阻R1两端的电压与通过电阻R1的电流的变化关系如图乙所示．求：（1）电源的电压；（2）滑动变阻器的最大阻值；（3）电阻R1消耗的电功率的变化范围．7．解：当电流表的示数是0.5A时，定值电阻R0两端的电压U0=U-U P=4.5V-2V=2.5V，定值电阻R0的阻值为R0===5Ω；为保证电流表不损坏，电路中的最大电流为0.6A，则电路中的总电阻为=7.5Ω，滑动变阻器连入电路电阻的最小值为2.5Ω；为保证电压表不损坏，滑动变阻器的最大电压为3V，则此时R0的电压为4.5V-3V=1.5V，电路中的电流为=0.3A，此时滑动变阻器连入电路电阻的最大值为=10Ω；所以滑动变阻器可连入电路的阻值范围为2.5Ω～10Ω．答：为了不损坏两个电表，滑动变阻器连入电路的阻值范围为2.5Ω～10Ω．89。

滑动变阻器取值范围专题一、计算题1、如图所示，电源电压保持不变，R 1、R 2为定值电阻，开关S 3始终闭合。

闭合开关S 1、断开开关S 2，滑动变阻器的滑片置于某位置M 时（图中未标出），滑动变阻器的阻值为R M ，电流表的示数为I 1，滑动变阻器的电功率P M 为0.4W 。

保持开关S 1闭合、开关S 2断开，将滑动变阻器的滑片置于某位置N 时（图中未标出），滑动变阻器的阻值为R N ，电流表的示数为I 2，电压表的示数为U 1，滑动变阻器的电功率P N 仍为0.4W 。

断开开关S 1、闭合开关S 2，滑动变阻器的滑片仍置于位置N 时，电压表的示数变为U 2。

已知I 1:I 2=2:1，U 1:U 2=7:9。

求：（1）滑动变阻器接入电路的阻值R M 与R N 之比； （2）定值电阻R 1与R 2的阻值之比；（3）改变开关状态和调节滑动变阻器的阻值，使电路的电功率最大，求出电路的最大电功率。

2、如图所示，电源电压保持不变。

当开关1S 闭合、2S 断开，滑动变阻器的滑片P 移到右端时，电阻3R 的电功率为3P ，电流表的示数为1I ；当开关1S 断开、2S 闭合时，电阻3R 的电功率为3P '，电流表的示数为2I ；当开关1S 、2S 断开，滑动变阻器的滑片P 在中点时，电压表1V 的示数为1U ，电压表2V 的示数为2U ，滑动变阻器的电功率为2P 。

已知3316P P '=，212U U =，2 2.7W P =。

求：（1）12I I =∶？（2）电阻3R 的电功率3P ；（3）通过闭合或断开开关及移动滑动变阻器的滑片P ，求电路消耗的最大电功率。

3、如图所示的电路中，电阻R1=30欧，滑动变阻器R2标有“100欧 2A ”字样，电流表的量程为0~0.6安，电压表的量程为0~15伏。

闭合电键S 后，滑动变阻器的滑片处于某一位置时，电压表的示数为9伏，电流表的示数为0.5安。

2024年中考物理专题复习—滑动变阻器范围问题详解例题：如图所示，电源电压恒为4.5V，定值电阻R1规格为“10Ω0.5A”，滑动变阻器R2规格为“20Ω1A”，电流表的量程为0~0.6A，两个电压表的量程均为0~3V，在保证电路安全的条件下，问：滑动变阻器的阻值范围以及电表取值范围？解析：详细过程如下：（1）先定性分析变化情况，再根据欧姆定律定量计算：真题演练1.（2023四川达州）如图所示，灯泡规格为“5V2.5W ”（灯丝电阻不随温度变化），滑动变阻器规格为“50Ω1A ”，电流表所选量程为“0~0.6A ”，电压表所选量程为“0~3V ”，电源电压恒为9V ，闭合开关，在保证电路中各元件安全的情况下，下列表述正确的是（）A .该电路消耗的最大功率为4.5WB .滑动变阻器允许连入电路的阻值范围为8Ω~50ΩC .通过移动滑动变阻器的滑片可以使小灯泡正常发光D .滑动变阻器两端的电压变化范围为6V~7.5V 【答案】D2.（2023四川遂宁）如图甲所示电路，电源电压恒定，R 1为定值电阻，滑动变阻器R 2铭牌上标有“120Ω0.8A ”的字样，电流表量程0~0.6A ，电压表量程0~15V 。

在保证电路安全的前提下，移动滑动变阻器滑片，经测量分析，得出R 2的电功率P 与其两端电压U 的关系如图乙。

则下列说法正确的是（）A.电源电压为16VB.R1的阻值为25ΩC.电路总功率的最大变化量为10.8WD.滑动变阻器允许接入电路的阻值范围为10Ω~100Ω【答案】D3.（2023·辽宁抚顺、铁岭）（多选）如图所示电路，定值电阻R0为40Ω，滑动变阻器允许通过的最大电流为0.4A，当滑动变阻器的滑片P在最右端时，先闭合开关S，电流表示数为0.1A，再闭合开关S1，电流表示数为0.2A，在保证电路元件安全的条件下，将滑动变阻器的滑片向左最大范围移动。

下列说法正确的是（）A.电源电压为8VB.滑动变阻器连入电路的阻值范围是~C.定值电阻的功率为0.8WD.通电1min，整个电路消耗的电能最多为120J【答案】BD4.（2023·黑龙江齐齐哈尔）（多选）如图所示电路，电源电压为4.5V且恒定。

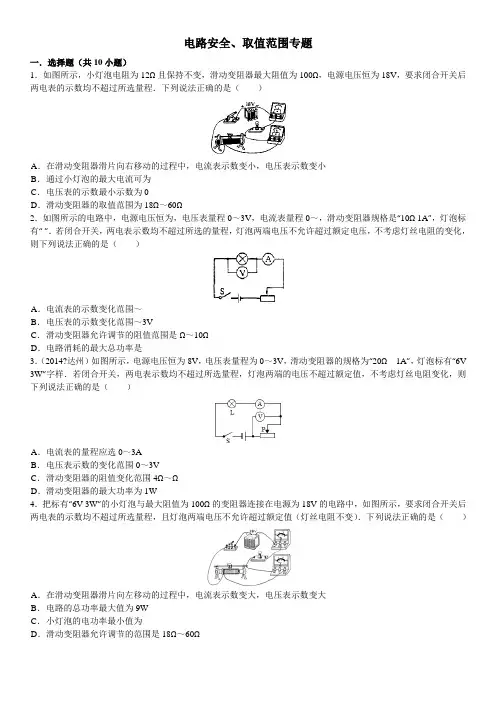

电路安全、取值范围专题一．选择题（共10小题）1．如图所示，小灯泡电阻为12Ω且保持不变，滑动变阻器最大阻值为100Ω，电源电压恒为18V，要求闭合开关后两电表的示数均不超过所选量程．下列说法正确的是（）A．在滑动变阻器滑片向右移动的过程中，电流表示数变小，电压表示数变小B．通过小灯泡的最大电流可为C．电压表的示数最小示数为0D．滑动变阻器的取值范围为18Ω～60Ω2．如图所示的电路中，电源电压恒为，电压表量程0～3V，电流表量程0～，滑动变阻器规格是“10Ω 1A”，灯泡标有“”．若闭合开关，两电表示数均不超过所选的量程，灯泡两端电压不允许超过额定电压，不考虑灯丝电阻的变化，则下列说法正确的是（）A．电流表的示数变化范围～B．电压表的示数变化范围～3VC．滑动变阻器允许调节的阻值范围是Ω～10ΩD．电路消耗的最大总功率是3．（2014?达州）如图所示，电源电压恒为8V，电压表量程为0～3V，滑动变阻器的规格为“20Ω1A”，灯泡标有“6V 3W”字样．若闭合开关，两电表示数均不超过所选量程，灯泡两端的电压不超过额定值，不考虑灯丝电阻变化，则下列说法正确的是（）A．电流表的量程应选0～3AB．电压表示数的变化范围0～3VC．滑动变阻器的阻值变化范围4Ω～ΩD．滑动变阻器的最大功率为1W4．把标有“6V 3W”的小灯泡与最大阻值为100Ω的变阻器连接在电源为18V的电路中，如图所示，要求闭合开关后两电表的示数均不超过所选量程，且灯泡两端电压不允许超过额定值（灯丝电阻不变）．下列说法正确的是（）A．在滑动变阻器滑片向左移动的过程中，电流表示数变大，电压表示数变大B．电路的总功率最大值为9WC．小灯泡的电功率最小值为D．滑动变阻器允许调节的范围是18Ω～60Ω5．电阻为24Ω的小灯泡L与规格为“200Ω，”的滑动变阻器R连接在电源两端电压恒为18V的电路中，如图所示．电流表和电压表选择的量程分别为“0～”和“0～15V”．要求闭合开关S后，移动滑片，电路元件都不会损坏，两电表的示数均不超过所选量程的最大测量值．下列说法正确的是（）A．滑片位于最左端时有可能损坏电压表B．滑片在允许范围内移动时，电流表示数可以从0A变化至C．滑片在允许范围内移动时，电压表示数可以从变化至15VD．滑动变阻器R允许调节的范围是12Ω～120Ω6．（2010?海淀区二模）如图所示，电源电压恒为24V，小灯泡的规格为“6V 3W”，滑动变阻器R1的最大阻值为60Ω，定值电阻R2的阻值为12Ω．电压表使用的量程为0～15V，电流表使用的量程为0～．要求闭合开关后两电表的示数均不超过所选量程，灯泡正常工作（设灯丝电阻不变）．下列说法正确的是（）A．滑动变阻器接入电路的电阻允许调节的范围是24Ω～60ΩB．滑动变阻器的滑片在移动的过程中，电压表与电流表示数变化量的绝对值的比值始终为24ΩC．定值电阻R2消耗电功率的最大值为D．电路总功率的变化范围是9W～12W7．（怀柔区二模）把标有“6V 3W”的小灯泡与最大阻值为80Ω的滑动变阻器连接在电源两端电压恒为18V的电路中，电路的连接如图所示，电压表使用的量程为0～15V，电流表使用的量程为0～．要求闭合开关后两电表的示数均不超过所选量程，且灯泡两端电压不允许超过额定值（设灯丝电阻不变）．下列说法正确的是（）A．滑动变阻器接入电路的电阻允许调节的范围是24Ω～60ΩB．小灯泡的电功率最小值为C．电路总功率的最大值为D．滑动变阻器滑片移动的过程中，电流表示数变化量的最大值为8．小华用如图所示的电路测量小灯泡功率．电路中电源电压恒为6V，电压表的量程为0﹣﹣3V，电流表的量程为0﹣﹣，滑动变阻器的规格为“20Ω1A”，灯泡标有“”字样．若闭合开关，两电表的示数均不超过所选量程，灯泡两端电压不允许超过额定值，不考虑灯丝电阻的变化，则下列说法正确的是（）A．电压表示数的变化范围是～B．滑动变阻器的电阻允许调节的范围是5～20ΩC．灯泡的最小功率是D．该电路的功率变化范围是～3W9．（2013?广元）小华用如图所示的电路测小灯泡功率．电路中电源电压恒为，电压表的量程为O～3V，电流表的量程为0～，滑动变阻器的规格为“20ΩlA”，灯泡标有“”字样．若闭合开关，两电表的示数均不超过所选量程，灯泡两端电压不允许超过额定值，不考虑灯丝电阻的变化，则下列说法正确的是（）A．电流表示数的变化范围是O～B．滑动变阻器的电阻允许调节的范围是～20ΩC．灯泡的最小功率是D．该电路允许使用的最大功率是10．（崇文区二模）如图所示电路，电源两端电压U=，且保持不变．R为保护电阻，L为标有“6V 3W”的小灯泡，不考虑灯丝电阻随温度的变化．电流表量程为0～，电压表量程为0～3V．闭合开关S后，要求灯L两端的电压不超过额定电压，且两电表的示数均不超过各自的量程，关于保护电阻R和滑动变阻器允许接入电路的最大阻值R′，下列说法正确的是（）A．当R＜3Ω时，灯L两端的电压可能超过6VB．当R=3Ω时，R′不能超过10ΩC．当R＞3Ω时，R′可以等于任何值D．R取任何值，R′都等于10Ω二．填空题（共2小题）11．（2010?石景山区二模）如图所示电路，电源两端电压U=，且保持不变，R为保护电阻，L为标有“6V 3W”的小灯泡，不考虑灯丝电阻随温度的变化．电流表量程为0～，电压表量程为0～3V．闭合开关S后，当滑片移到最左端时，灯恰好正常发光，要求两电表的示数均不超过各自的量程，则保护电阻R功率变化范围是_________．12．（2005?北京）如图所示电路，电源两端电压U=，且保持不变，R′为保护电阻，L为标有“6V 3W”的小灯泡，不考虑灯丝电阻随温度的变化．电流表量程为0～，电压表量程为0～3V．闭合开关S后，要求灯L两端的电压不超过额定电压，且两电表的示数均不超过各自的量程，则滑动变阻器允许接入电路的最大阻值为_________Ω．电路安全、取值范围专题一．选择题（共10小题）1．如图所示，小灯泡电阻为12Ω且保持不变，滑动变阻器最大阻值为100Ω，电源电压恒为18V，要求闭合开关后两电表的示数均不超过所选量程．下列说法正确的是（D）A．在滑动变阻器滑片向右移动的过程中，电流表示数变小，电压表示数变小B．通过小灯泡的最大电流可为C．电压表的示数最小示数为0D．滑动变阻器的取值范围为18Ω～60Ω2．如图所示的电路中，电源电压恒为，电压表量程0～3V，电流表量程0～，滑动变阻器规格是“10Ω 1A”，灯泡标有“”．若闭合开关，两电表示数均不超过所选的量程，灯泡两端电压不允许超过额定电压，不考虑灯丝电阻的变化，则下列说法正确的是（D）A．电流表的示数变化范围～B．电压表的示数变化范围～3VC．滑动变阻器允许调节的阻值范围是Ω～10ΩD．电路消耗的最大总功率是3．（2014?达州）如图所示，电源电压恒为8V，电压表量程为0～3V，滑动变阻器的规格为“20Ω1A”，灯泡标有“6V 3W”字样．若闭合开关，两电表示数均不超过所选量程，灯泡两端的电压不超过额定值，不考虑灯丝电阻变化，则下列说法正确的是（C）A．电流表的量程应选0～3AB．电压表示数的变化范围0～3VC．滑动变阻器的阻值变化范围4Ω～ΩD．滑动变阻器的最大功率为1W4．把标有“6V 3W”的小灯泡与最大阻值为100Ω的变阻器连接在电源为18V的电路中，如图所示，要求闭合开关后两电表的示数均不超过所选量程，且灯泡两端电压不允许超过额定值（灯丝电阻不变）．下列说法正确的是（C）A．在滑动变阻器滑片向左移动的过程中，电流表示数变大，电压表示数变大B．电路的总功率最大值为10WC．小灯泡的电功率最小值为D．滑动变阻器允许调节的范围是18Ω～60Ω5．电阻为24Ω的小灯泡L与规格为“200Ω，”的滑动变阻器R连接在电源两端电压恒为18V的电路中，如图所示．电流表和电压表选择的量程分别为“0～”和“0～15V”．要求闭合开关S后，移动滑片，电路元件都不会损坏，两电表的示数均不超过所选量程的最大测量值．下列说法正确的是（D）A．滑片位于最左端时有可能损坏电压表B．滑片在允许范围内移动时，电流表示数可以从0A变化至C．滑片在允许范围内移动时，电压表示数可以从变化至15VD．滑动变阻器R允许调节的范围是12Ω～120Ω6．（2010?海淀区二模）(多选)如图所示，电源电压恒为24V，小灯泡的规格为“6V 3W”，滑动变阻器R1的最大阻值为60Ω，定值电阻R2的阻值为12Ω．电压表使用的量程为0～15V，电流表使用的量程为0～．要求闭合开关后两电表的示数均不超过所选量程，灯泡正常工作（设灯丝电阻不变）．下列说法正确的是（BD）A．滑动变阻器接入电路的电阻允许调节的范围是24Ω～60ΩB．滑动变阻器的滑片在移动的过程中，电压表与电流表示数变化量的绝对值的比值始终为24ΩC．定值电阻R2消耗电功率的最大值为D．电路总功率的变化范围是9W～12W7．（多选）把标有“6V 3W”的小灯泡与最大阻值为80Ω的滑动变阻器连接在电源两端电压恒为18V的电路中，电路的连接如图所示，电压表使用的量程为0～15V，电流表使用的量程为0～．要求闭合开关后两电表的示数均不超过所选量程，且灯泡两端电压不允许超过额定值（设灯丝电阻不变）．下列说法正确的是（AB）A．滑动变阻器接入电路的电阻允许调节的范围是24Ω～60ΩB．小灯泡的电功率最小值为C．电路总功率的最大值为D．滑动变阻器滑片移动的过程中，电流表示数变化量的最大值为8．小华用如图所示的电路测量小灯泡功率．电路中电源电压恒为6V，电压表的量程为0﹣3V，电流表的量程为0﹣，滑动变阻器的规格为“20Ω1A”，灯泡标有“”字样．若闭合开关，两电表的示数均不超过所选量程，灯泡两端电压不允许超过额定值，不考虑灯丝电阻的变化，则下列说法正确的是（）A．电压表示数的变化范围是～B．滑动变阻器的电阻允许调节的范围是5～20ΩC．灯泡的最小功率是D．该电路的功率变化范围是～3W9．（2013?广元）小华用如图所示的电路测小灯泡功率．电路中电源电压恒为，电压表的量程为O～3V，电流表的量程为0～，滑动变阻器的规格为“20ΩlA”，灯泡标有“”字样．若闭合开关，两电表的示数均不超过所选量程，灯泡两端电压不允许超过额定值，不考虑灯丝电阻的变化，则下列说法正确的是（C）A．电流表示数的变化范围是O～B．滑动变阻器的电阻允许调节的范围是～20ΩC．灯泡的最小功率是D．该电路允许使用的最大功率是10．（崇文区二模）如图所示电路，电源两端电压U=，且保持不变．R为保护电阻，L为标有“6V 3W”的小灯泡，不考虑灯丝电阻随温度的变化．电流表量程为0～，电压表量程为0～3V．闭合开关S后，要求灯L两端的电压不超过额定电压，且两电表的示数均不超过各自的量程，关于保护电阻R和滑动变阻器允许接入电路的最大阻值R′，下列说法正确的是（AB）A．当R＜3Ω时，灯L两端的电压可能超过6VB．当R=3Ω时，R′不能超过10ΩC．当R＞3Ω时，R′可以等于任何值D．R取任何值，R′都等于10Ω二．填空题（共2小题）11．（2010?石景山区二模）如图所示电路，电源两端电压U=，且保持不变，R为保护电阻，L为标有“6V 3W”的小灯泡，不考虑灯丝电阻随温度的变化．电流表量程为0～，电压表量程为0～3V．闭合开关S后，当滑片移到最左端时，灯恰好正常发光，要求两电表的示数均不超过各自的量程，则保护电阻R功率变化范围是～．12．（2005?北京）如图所示电路，电源两端电压U=，且保持不变，R′为保护电阻，L为标有“6V 3W”的小灯泡，不考虑灯丝电阻随温度的变化．电流表量程为0～，电压表量程为0～3V．闭合开关S后，要求灯L两端的电压不超过额定电压，且两电表的示数均不超过各自的量程，则滑动变阻器允许接入电路的最大阻值为8Ω．。

滑片的移 动方向
另一条支路电压、电阻和电 流都不变，不受影响
所在支路电 阻大（小）
所在支路电 流小（大）
干路电流 小（大）
一、串联电路中滑动变阻器的取值范围 (1) 电压表与定值电阻并联 例 1.标有“ 2V 0.5A ”字样的小灯泡和标有“ 20 1A ”字样的滑动变阻器。连接在如图所示的电路中。已知 电源电压为 6V ，电流表的量程为“ 0 0.6A ”。电压表的量程为“ 0 3V ”。闭合开关。移动滑动变阻器滑片。 在不烧坏各元件的前提下求： （1）电流表的取值范围； （2）变阻器的取值范围；
所以，电路中的最大电流 I大 0.5A ，此时灯泡两端电压表的示数最大UL大 2V ，变阻器接入电路中的电阻
最小，
由 I U 可得，电路中的总电阻和灯泡的电阻分别为： R
R总
U I大
6V 0.5 A
12 ， RL
UL IL
2V 0.5A
4 ，
因串联电路中总电阻等于各分电阻之和，
所以，变阻器接入电路中的最小阻值：
【答案】：（1）通过电阻 R1 的电为 0.375A 。 （2）电源电压为 9V 。
（3）滑动变阻器的取值范围应为11 ~ 20 欧。
【解析】：（1） I1
U1 R1
1.5V 4
0.375A
；
（2）电源电压：
2
U I1(R1 R2 ) 0.375A (4 20) 9V ； （3）按要求： I 0.6A ，
【答案】： R2 的取值范围为 2.5 R2 10 。
【解析】：当电流表示数为 I1 0.6 A 时，电阻 R1 两端电压为U1 I1R1 0.6 A 5 3V ；
滑 动 变 阻 器 两 端 的 电 压 U2 U U1 4.5V 3V 1.5V ， 所 以 滑 动 变 阻 器 连 入 电 路 的 电 阻 最 小 为

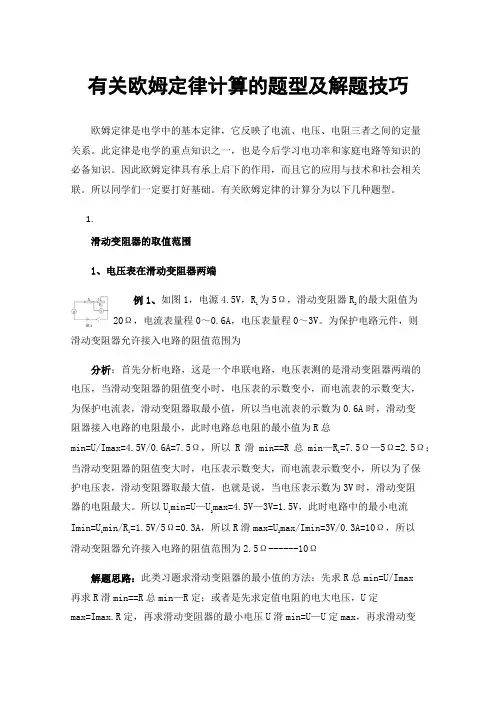

有关欧姆定律计算的题型及解题技巧欧姆定律是电学中的基本定律，它反映了电流、电压、电阻三者之间的定量关系。

此定律是电学的重点知识之一，也是今后学习电功率和家庭电路等知识的必备知识。

因此欧姆定律具有承上启下的作用，而且它的应用与技术和社会相关联。

所以同学们一定要打好基础。

有关欧姆定律的计算分为以下几种题型。

1.滑动变阻器的取值范围1、电压表在滑动变阻器两端例1、如图1，电源4.5V，R1为5Ω，滑动变阻器R2的最大阻值为20Ω，电流表量程0～0.6A，电压表量程0～3V。

为保护电路元件，则滑动变阻器允许接入电路的阻值范围为分析：首先分析电路，这是一个串联电路，电压表测的是滑动变阻器两端的电压，当滑动变阻器的阻值变小时，电压表的示数变小，而电流表的示数变大，为保护电流表，滑动变阻器取最小值，所以当电流表的示数为0.6A时，滑动变阻器接入电路的电阻最小，此时电路总电阻的最小值为R总min=U/Imax=4.5V/0.6A=7.5Ω，所以R滑min==R总min—R1=7.5Ω—5Ω=2.5Ω；当滑动变阻器的阻值变大时，电压表示数变大，而电流表示数变小，所以为了保护电压表，滑动变阻器取最大值，也就是说，当电压表示数为3V时，滑动变阻器的电阻最大。

所以U1min=U—U2max=4.5V—3V=1.5V，此时电路中的最小电流Imin=U1min/R1=1.5V/5Ω=0.3A，所以R滑max=U2max/Imin=3V/0.3A=10Ω，所以滑动变阻器允许接入电路的阻值范围为2.5Ω------10Ω解题思路：此类习题求滑动变阻器的最小值的方法：先求R总min=U/Imax 再求R滑min==R总min—R定；或者是先求定值电阻的电大电压，U定max=Imax.R定，再求滑动变阻器的最小电压U滑min=U—U定max，再求滑动变阻器的阻值R滑min=U滑min/Imax；或者根据串联电路的电压分配ImaxR定/（U—ImaxR定）=R定/R滑min，也可求解；求滑动变阻器的最大值的方法：先求Imin=（U—Umax）/R定，再求R滑max=Umax/Imin；或者先求Imin=（U—Umax）/R定，再求R总max=U/Imin再求R滑max=R总max—R定；或者是根据串联电路的电压分配（U—Umax）/Umax=R定/R滑max，也可求解。

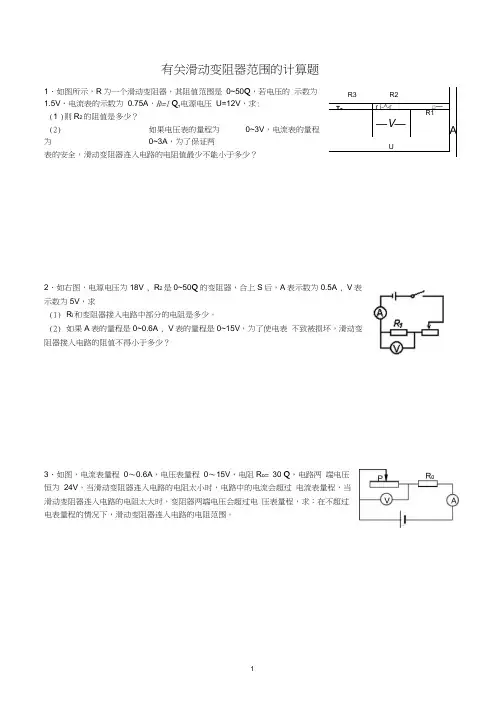

有关滑动变阻器范围的计算题1、如图所示，R 为一个滑动变阻器，其阻值范围是 0~50Q ，若电压的 示数为1.5V ，电流表的示数为 0.75A ，R i =1 Q,电源电压 U=12V ，求: (1 )则R 2的阻值是多少？ (2) 如果电压表的量程为 0~3V ，电流表的量程为0~3A ，为了保证两表的安全，滑动变阻器连入电路的电阻值最少不能小于多少？2、如右图，电源电压为18V , R 2是0~50Q 的变阻器，合上S 后，A 表示数为0.5A , V 表示数为5V ，求(1) R i 和变阻器接入电路中部分的电阻是多少。

(2) 如果A 表的量程是0~0.6A , V 表的量程是0~15V ，为了使电表 不致被损坏，滑动变阻器接入电路的阻值不得小于多少？3、如图，电流表量程 0〜0.6A ，电压表量程 0〜15V ，电阻R o = 30 Q ，电路两 端电压恒为 24V ，当滑动变阻器连入电路的电阻太小时，电路中的电流会超过 电流表量程，当滑动变阻器连入电路的电阻太大时，变阻器两端电压会超过电 压表量程，求：在不超过电表量程的情况下，滑动变阻器连入电路的电阻范围。

R3 R2 A~I -_r i-^-r□——V —R1U4、在如图所示的电路中，R2为0〜50Q的变阻器，合上开关后，V的示数为6V, A表的示数为2A，A i的示数为0.5A，求：①电阻R i的阻值；②变阻器R?连入电路部分的阻值；③如果A表的量程为0〜3A , A i表的量程为0〜0.6A ,为了不使电表损坏，变阻器连入电路的阻值应在什么范围内？5、标有“ 4V 1 W ”的小灯泡和“ 20 Q 1A ”的滑动变阻器连接在图8所示的电路中，电源电压为6V,电流表量程为"C〜O.6A”，电压表量程为"0〜3V'.为确保电路安全，闭合开关时，滑动变阻器接入电路的阻值变化范围应控制在什么样的范围内(不考虑温度对电阻的影响)？6、在图示的电路中，电源电压为30V，电阻R= 30 Q,滑动变阻器的最大阻值为50Q。

5
变化题： 有两个电阻， R1上标有“10Ω1A”字样， R2上标有 “5Ω1.2A”字样，若将两电阻并联在同一电路中，求干路上的最 大电流．
6
7
8
陷阱规避
9
例4：一次实验中，郝奇同学连接了如图所示的电路图，电源电
压为6V且保持不变，电阻R1=8Ω，滑动变阻器R2 的最大阻值为10Ω ．它所选用的电压表量程为0~3V，电流表量程为0~0.6A．为了保证
12
例6．如图甲所示的电路中，电源电压为30V不变，电阻R阻值为30Ω，滑动 变阻器的最大电阻为50Ω：
(3)若把一只量程为0~0.6A的电流表按乙图所示连接到电路中，为不损坏 两电表，滑片P只有在阻值多大的范围内滑动？
分析思路： (3)电压表示数UV ≤ 15V，则R两端电压UR＝U－ UV ≥15V
A ．0~12Ω B ．0~30Ω C ．3~12Ω D ．3~30Ω
分析思路：
11
例6．如图甲所示的电路中，电源电压为30V不变，电 阻R阻值为30Ω，滑动变阻器的最大电阻为50Ω：
(1)滑动变阻器的滑片P由a滑到b的过程中，电压表 的最大示数为多大？
(2)若电压表量程为0~15V，则滑片P只能在阻值多 大的范围内滑动？
滑动变阻器的取值范 围及安全极值问题
初中物理 精品课件
1
专题透视
2
取值范围和安全极值问题的约束条件 变阻器的最大阻值、额定电流； 电流表、电压表量程； 用电器的额定功率、额定电流；
3
典例剖析
4
例1：有两个电阻， R1上标有“10Ω1A”字样， R2上标有 “5Ω1.2A”字样，若将两电阻串联在同一电路中，求电源的最 高电压．
电路安全，实验中滑动变阻器接入电路的阻值范围是( )

初中物理滑动变阻器阻值范围题目滑动变阻器是常用的电阻调节器，通过改变滑动变阻器的滑动位置，来改变电路中电阻的大小，从而调节电路中的电流和电压。

滑动变阻器的阻值范围取决于滑动变阻器的结构和材料。

滑动变阻器的基本结构是由一个固定电阻和一个滑动的触点组成。

触点可以沿着固定电阻的长度滑动，从而改变电阻的有效长度，进而改变整个滑动变阻器的阻值。

滑动变阻器的材料多为导电性能良好的金属材料，如铜或锡。

滑动变阻器的阻值范围会受到多种因素的影响，包括电阻材料的导电性能、电阻的长度和横截面积等。

在实际应用中，滑动变阻器的阻值范围通常是预先设计和制造的，满足特定的电路需求。

一般而言，滑动变阻器的阻值范围可以从几欧姆（Ω）到几百欧姆（Ω）或者更高。

以下是一些常见的滑动变阻器阻值范围的例子：1. 小型滑动变阻器：这种滑动变阻器通常设计用于小功率电路中。

其阻值范围通常在几欧姆到几十欧姆之间，如10Ω、22Ω、47Ω等。

2. 中型滑动变阻器：这种滑动变阻器通常设计用于中等功率电路中。

其阻值范围通常在几十欧姆到几百欧姆之间，如100Ω、220Ω、470Ω等。

3. 大型滑动变阻器：这种滑动变阻器通常设计用于大功率或高精度要求的电路中。

其阻值范围可以达到几千欧姆（KΩ）甚至更高，如1KΩ、10KΩ、100KΩ等。

需要注意的是，滑动变阻器的阻值范围还取决于滑动变阻器的型号和规格。

有些专门设计的滑动变阻器，如变压器侧滑动变阻器、电位器等，其阻值范围可能更广泛。

此外，在设计电路时，还需要考虑滑动变阻器的额定功率和额定电压，以确保电路的稳定性和安全性。

滑动变阻器的功率和电压等级应根据电路的需求来选择。

总之，滑动变阻器的阻值范围是多种因素综合影响的结果。

在实际应用中，根据不同的电路需求，可以选择适合的滑动变阻器型号和规格，以满足电路的调节要求。

八年级电学专题（七）滑动变阻器的取值范围【同步练习】一、选择题1．如图所示，为我省某中学物理兴趣小组的同学们设计的电子身高测量仪电路图。

其中定值电阻R1=6Ω，电源电压恒为4.5V，滑动变阻器R2的规格为“15Ω，5A”，电压表的量程为0﹣3V，电流表的量程为0～0.6A，闭合S，则（）A．当测矮个同学身高时，电流表的示数变小B．当测高个同学身高时，电压表的示数变小C．当R2接入电路中的电阻为9Ω时，电压表的示数为2.7VD．为了保证电路中各元件安全工作，变阻器接入电路的阻值范围是0～12Ω2．如图甲所示，电源电压不变，小灯泡L允许通过的最大电流为0.6A，滑动变阻器R的最大阻值为50Ω，电流表量程为“0~0.6A”，电压表量程为“0~15V”。

闭合开关S，在保证电路安全的前提下，最大范围调节滑动变阻器的滑片P，分别绘制了电流表示数与电压表示数、电流表示数与滑动变阻器R连入电路阻值的变化关系图象，如图乙、丙所示。

则下列说法中正确的是（）A．电源电压为16VB．当电流表示数为0.25A时，滑动变阻器连入电路的阻值为45ΩC．若滑动变阻器连入电路的阻值变小，则电压表V与电流表A示数之比变小D．若将电压表量程换为0~3V，滑动变阻器允许连入电路的阻值范围为18~50Ω3．某次实验中，李明同学连接了如图所示的电路，若电源电压为6V，且保持不变，电阻R1＝7Ω，滑动变阻器R2的最大阻值为20Ω。

他所选用的电压表量程为0~3V，电流表量程为0~0.6A。

为了保证电路安全，实验中滑动变阻器接入电路的阻值范围是（）A．0~3ΩB．0~7ΩC．3Ω~7ΩD．7Ω~10Ω4．如图所示的电路中，电源电压为18V且保持不变，电流表量程为“0~0.6A”，电压表量程为“0~15V”。

小灯泡标有“6V0.5A”字样（不考虑温度对灯丝电阻的影响），滑动变阻器上标有“60Ω1A”字样。

闭合开关，在保证电路元件安全情况下，下列说法正确的是（）A．灯泡变亮时，电流表和电压表示数都变大B．电路中电流变化范围是0.25~0.5AC．电压表的示数变化范围是“10~15V”D．滑动变阻器接入电路的阻值变化范围是“24～50Ω”5．如图甲所示，电源电压恒为9V，滑动变阻器的最大阻值为100Ω，电流在0.1A～0.4A 之间时电子元件均能正常工作。

滑动变阻器取值问题解析一、什么是滑动变阻器？滑动变阻器是一种电子元件，它可以改变电路中的电阻值。

它通常由一个可移动的滑动触点和一个固定的电阻条组成。

通过移动滑动触点，可以改变电路中的电阻值。

二、滑动变阻器的取值问题1. 滑动变阻器取值范围滑动变阻器的取值范围通常由两个参数来确定：最小可调节电阻值和最大可调节电阻值。

例如，一个10KΩ的滑动变阻器，其最小可调节电阻为0Ω，最大可调节电阻为10KΩ。

2. 滑动变阻器取值精度滑动变阻器的取值精度通常由两个参数来确定：线性度和分辨率。

线性度指在整个调节范围内，输出信号与输入信号之间的误差程度。

分辨率指在整个调节范围内，输出信号与输入信号之间的最小差异。

3. 滑动变阻器使用中可能出现的问题在使用滑动变阻器时可能会出现以下问题：（1）接触不良：当滑块与导轨接触不良时，会导致电阻值不稳定或者无法调节。

（2）电阻值漂移：当滑块长时间停留在同一位置时，可能会导致电阻值发生漂移，从而影响电路的稳定性。

（3）寿命问题：滑动变阻器的使用寿命有限，经过长时间使用后可能会出现失效的情况。

三、如何解决滑动变阻器取值问题1. 选择合适的滑动变阻器在选择滑动变阻器时，应根据具体的应用需求来确定最小可调节电阻值、最大可调节电阻值、线性度和分辨率等参数。

同时，还要考虑到使用环境和使用寿命等因素。

2. 注意维护和保养为了保证滑动变阻器的正常工作，应定期清洁和润滑。

在清洁时，应注意不要使润滑油进入电路中。

另外，在长时间不使用时，应将滑块移至中间位置以避免电阻值漂移。

3. 使用合适的接线方式为了避免接触不良问题，应选择合适的接线方式。

一般来说，采用焊接方式连接比插拔方式更可靠。

4. 采用其他解决方案在一些特殊情况下，可以采用其他解决方案来替代滑动变阻器。

例如，使用数字电位器、电子开关等元件。

四、总结滑动变阻器是一种常用的电子元件，其取值问题对于电路的稳定性和可靠性有着重要的影响。

为了解决这些问题，我们需要选择合适的滑动变阻器、注意维护和保养、使用合适的接线方式，并在必要时采用其他解决方案。

滑动变阻器的取值范围专题（选择、填空）影响滑动变阻器取值范围的限制一般有四个：滑动变阻器最大阻值及允许通过的最大电流、电流表量程、电压表量程、小灯泡额定电压及额定电流。

在利用欧姆定律进行解答时每个限制都要考虑，才能保证电路安全。

1．如图所示，小灯泡电阻为12Ω且保持不变，滑动变阻器最大阻值为100Ω，电源电压恒为18V，要求闭合开关后两电表的示数均不超过所选量程（电流表所选量程0～0.6A，电压表所选量程为0～15V）．滑动变阻器在移动过程中，下列说法正确的是（）A．电压表跟电流表比值始终不变B．通过小灯泡的最大电流可为1.5A C．电压表的示数最小示数为0VD．滑动变阻器的取值范围为18Ω～60Ω2．如图甲所示，已知电流表的量程为0～0.6A，电压表的量程为0～15V，滑动变阻器R2的规格为“50Ω0.5A”。

闭合开关S后，调节滑动变阻器的滑片P，得到电流表与电压表的示数关系如图乙所示，在保证电路安全的前提下，下列说法中正确的是（）A．电源电压为9VB．R1的阻值为20ΩC．滑动变阻器的取值范围是2Ω～50ΩD．电路中电流不能超过0.6A 3．如图所示的电路中，电源电压为4.5V不变，电阻R1标有“6Ω 0.5A”，滑动变阻器R2标有“30Ω1A”，电流表的量程为“0～0.6A”，电压表的量程为“0～3V”，滑片移动时，为了保护各电表和元件，下列说法正确的是（）A．滑动变阻器阻值范围为3Ω～8ΩB．电压表变化范围为1V～3VC．电流表变化范围为0.5A～0.25AD．滑动变阻器的取值范围为6Ω～12Ω4．如图为小明做“伏安法测电阻”的实验电路图，图中有电流表（量程0～0.6A，0～3A）、电压表，（量程0～3V，0～15V）、滑动变阻器（最大阻值为12Ω）、被测电阻Rx（约6Ω，按6Ω计算）及由三节新干电池串联组成的电源。

若实验要求电表指针不超过量程，且几次测量指针都偏过电表刻度盘的中线。

则变阻器连入电路的阻值取值范围是（）A．3Ω～12ΩB．15Ω～12ΩC．15Ω～9ΩD．3Ω～9Ω5．在“探究电流与电阻的关系”实验中，现有器材如下：电源（电压为4.5V），四个定值电阻R1（5Ω）、R2（10Ω）、R3（15Ω）、R4（20Ω），标有“×Ω1A”的滑动变阻器（阻值模糊不清），电压表（可用量程：0～3V、0～15V），电流表（可用量程：0～0.6A），导线，开关。

中考物理培优专题—滑动变阻器阻值取值范围(含答案)1.在这个电路中，电源电压为12V，R1的电阻值为10Ω，R2是一个滑动变阻器，最大电阻为50Ω，电流表的量程为-0.6A。

为了保护电表和滑动变阻器，滑动变阻器接入电路的电阻值的变化范围是多少？2.这个电路中，电源电压为6V，R1的电阻值为20Ω，R2是一个滑动变阻器，最大电阻为50Ω，电压表的量程为-3V。

为了保护电表，滑动变阻器接入电路的电阻值的变化范围是多少？3.在这个电路中，电源电压为9V，R1的电阻值为10Ω，R2标有50Ω 1A字样的滑动变阻器，电流表的量程为-0.6A，电压表的量程为-3V。

为了保护电表，滑动变阻器接入电路的电阻值的变化范围是多少？4.这个电路中，电源电压为6V，R1的电阻值为60Ω，R2标有50Ω 2A字样的滑动变阻器，电流表的量程为-0.6A，电压表的量程为-15V。

为了保护电表，滑动变阻器接入电路的电阻值的变化范围是多少？5.在这个电路中，电源电压为8V，R1的电阻值为6Ω，R2是一个滑动变阻器，最大电阻为50Ω，电流表的量程为-0.6A，电压表的量程为-3V。

为了保护电表，滑动变阻器接入电路的电阻值的变化范围是多少？6.这个电路中，电源电压为8V，R1的电阻值为6Ω，R2标有50Ω 0.4A字样的滑动变阻器，电流表的量程为-0.6A，电压表的量程为-3V。

为了保护电表，滑动变阻器接入电路的电阻值的变化范围是多少？7.在这个电路中，电源电压为4.5V，R1的电阻值为5Ω，R2是一个滑动变阻器，最大电阻为20Ω，电流表的量程为-0.6A，电压表的量程为-3V。

为了保护电表，滑动变阻器接入电路的电阻值的变化范围是多少？8.这个电路中，电源电压为10V，R1的电阻值为50Ω，R2标有100Ω 2A字样的滑动变阻器，电流表的量程为-0.6A，电压表的量程为-15V。

为了保护电表，滑动变阻器接入电路的电阻值的变化范围是多少？答案：1.变化范围为(20Ω-50Ω)。
