会签专业，姓名专业负责人王建忠设计刘承广专业电力日期2009年4月自动化控制系统软件基本设计转炉上料自动控制系统库号第1页共33页内蒙古德晟实业集团300万吨优特钢项目一期工程炼钢工程1号转炉功能规格书转炉投料自动控制系统中冶京诚工程技术有限公司二○一二年十二月参加基本设计编制人员名单序号设计内容编制人审核人库号第一部分1号转炉本体电气自动控制系统刘承广第一部分第二部分1号转炉投料自动控制系统刘承广第二部分第三部分1号转炉本体仪表（顶底吹）自动控制系统马敬博第三部分第四部分1号转炉本汽化冷却及蓄热器自动控制系统马敬博第四部分第五部分转炉上料自动控制系统刘承广第五部分会签专业，姓名专业负责人设计刘承广专业电力日期2013年1月图号第2页共33页目录1. 概论 (5)2. 生产工艺及设备构成 (6)2.1生产工艺概述 (6)2.1 .1 转炉副原料投料系统工艺概述 (6)2.1.2 转炉铁合金投料系统工艺概述 (6)2.1.3电气设备表 (8)2.2主要电控设备构成 (13)2.2.1电气系统配置 (13)2.2.2硬件系统及系统软件 (13)2.2.3 PLC系统组态图 (16)2.2.4 以太网络组态图 (18)3. 设备运转方案 (19)3.1副原料称量系统 (19)1、手动模式称量 (19)2、自动模式称量 (19)3.2副原料加料系统 (20)1、手动模式加料 (20)2、自动模式加料 (20)3.3合金称量系统 (21)1、手动模式称量 (21)2、自动模式称量 (22)3.4合金加料系统 (22)1、手动模式加料 (22)2、自动模式加料（无此控制方式） (22)3.5副原料氮气密封系统 (23)会签专业，姓名专业负责人设计刘承广专业电力日期2013年1月图号第3页共33页4. 设备动作连锁表 (24)5故障及报警清单 (28)6. 主画面及画面清单 (30)会签专业，姓名专业负责人设计刘承广专业电力日期2013年1月图号第4页共33页1. 概论●内蒙古德晟实业集团300万吨优特钢项目一期工程转炉电气和仪表基础自动化控制系统（L1级）的主要功能是：根据操作人员（在HMI上进行）的操作指令和现场各检测器的信号完成各个工艺设备或者工艺过程的顺序控制和PID调节控制；进行工艺过程及设备状态的实时数据采集、整理；完成各工艺过程及设备的故障报警处理及显示。

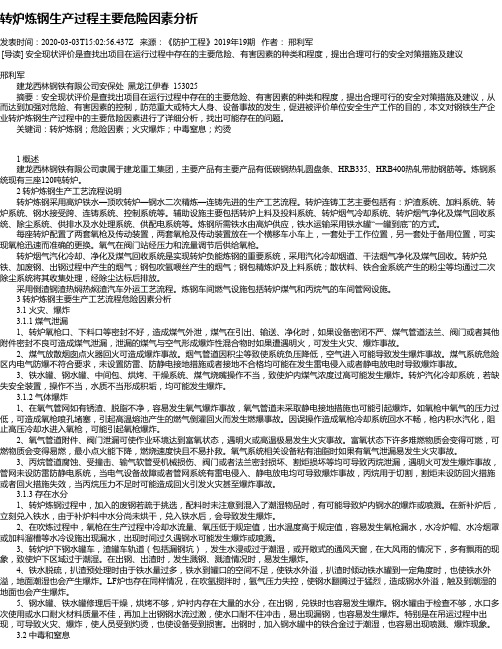

转炉炼钢生产过程主要危险因素分析发表时间：2020-03-03T15:02:56.437Z 来源：《防护工程》2019年19期作者：邢利军[导读] 安全现状评价是查找出项目在运行过程中存在的主要危险、有害因素的种类和程度，提出合理可行的安全对策措施及建议邢利军建龙西林钢铁有限公司安保处黑龙江伊春 153025摘要：安全现状评价是查找出项目在运行过程中存在的主要危险、有害因素的种类和程度，提出合理可行的安全对策措施及建议，从而达到加强对危险、有害因素的控制，防范重大或特大人身、设备事故的发生，促进被评价单位安全生产工作的目的，本文对钢铁生产企业转炉炼钢生产过程中的主要危险因素进行了详细分析，找出可能存在的问题。
关键词：转炉炼钢；危险因素；火灾爆炸；中毒窒息；灼烫1 概述建龙西林钢铁有限公司隶属于建龙重工集团，主要产品有主要产品有低碳钢热轧圆盘条、HRB335、HRB400热轧带肋钢筋等。
炼钢系统现有三座120吨转炉。
2 转炉炼钢生产工艺流程说明转炉炼钢采用高炉铁水—顶吹转炉—钢水二次精炼—连铸先进的生产工艺流程。
转炉连铸工艺主要包括有：炉渣系统、加料系统、转炉系统、钢水接受跨、连铸系统、控制系统等。
辅助设施主要包括转炉上料及投料系统、转炉烟气冷却系统、转炉烟气净化及煤气回收系统、除尘系统、供排水及水处理系统、供配电系统等。
炼钢所需铁水由高炉供应，铁水运输采用铁水罐“一罐到底”的方式。
每座转炉配置了两套氧枪及传动装置，两套氧枪及传动装置放在一个横移车小车上，一套处于工作位置，另一套处于备用位置，可实现氧枪迅速而准确的更换。
氧气在阀门站经压力和流量调节后供给氧枪。
转炉烟气汽化冷却、净化及煤气回收系统是实现转炉负能炼钢的重要系统，采用汽化冷却烟道、干法烟气净化及煤气回收。
转炉兑铁、加废钢、出钢过程中产生的烟气；钢包吹氩喂丝产生的烟气；钢包精炼炉及上料系统；散状料、铁合金系统产生的粉尘等均通过二次除尘系统将其收集处理，经除尘达标后排放。
用系统的观点对转炉一次烟气除尘系统冒黄烟的分析和解决实践摘要：转炉冶炼过程中一次烟气除尘系统时常有冒黄烟的现象，本文对其成因进行详细分析，并根据多年对该系统的认识提出一些解决办法。
关键词：一次烟气除尘系统黄烟一、概述经过近30年的建设和发展，某厂现在拥有三座35t氧气顶吹转炉和三座100t氧气顶、底复吹转炉，与之配套的一次烟气除尘系统共有六套。
在生产过程中时常发生转炉平台、高层屋架区和烟气放散塔等处冒黄烟，对厂房和周边环境造成污染，给员工和周边居民的身体健康带来危害，已引起政府环保部门、公司管理层和员工的普遍关注。
本人通过十多年对转炉一次烟气除尘系统的认识、了解，发现一些造成该系统冒黄烟的成因，并采取过一些措施，取得了一些成果。
本文对其进行总结，供读者参考。
二、转炉一次烟气除尘系统流程简介和工作原理叙述1、35t氧气顶吹转炉一次烟气除尘系统主要由活动烟罩、汽化烟气冷却烟道（又称余热锅炉）、一级文氏管、泥渣捕集器（又称重力脱水器）、二级文氏管、弯头脱水器、水雾分离器、一次烟气除尘风机、三通阀、旁通阀、水封逆止阀、V型水封、放散塔、煤气柜和将以上设备连接在一起的工艺管道组成。
其系统工艺流程图如下：其工作原理是：转炉冶炼过程中产生的高达1450℃，含尘150g/Nm3左右的烟气经过汽化冷却烟道热交换，使烟气温度到达烟道尾段时冷却降至900℃左右；从烟道尾部出来的含尘烟气在一级文氏管处进行二次冷却和灭火，同时进行烟气粗净化，使粗颗粒的烟尘与一文喉口处的水雾充分混合凝结成雾滴，在重力和惯性力的双重作用下撞沉在泥渣捕集器底部，由煤洗水带出系统；之后沿着管道含有细颗粒的烟气到达二级文氏管处进行第三次冷却，同时进行烟气精净化，使细颗粒的烟尘与二文喉口处的水雾再次充分混合凝结成雾滴，在重力和惯性力的双重作用下撞击、沉降在弯头脱水器和水雾分离器的挡板和隔板上，随分离的冷却水带出系统；经过净化好的烟气，温度、含尘达标（100mg/Nm3以下），在风机提供的动力作用下经过风机，在CO≥35%、02≤2%的条件下（其他条件也满足），三通阀转到回收位置，水封逆止阀开启，V型水封在低水位溢流导通，煤气（满足回收条件的烟气）就通过管路到达煤气柜储存。
摘要钢铁工业是我国国民经济的支柱产业。
我国钢铁产量连续十几年雄踞世界首位，已经成为了世界上最大的钢铁生产国和消费国，为国民经济的持续、稳定、健康发展做出来突出贡献。
炼钢是钢铁生产过程中的重要环节，而氧气转炉炼钢法则是目前国内外主要的炼钢方法。
钢铁市场的繁荣对钢铁产品的质量提出了更高的要求，为此我们必须采用新的设计理念和设计方法来满足新时代炼钢工艺水平。
在本次设计中，我们小组以奥钢联氧气转炉为模型，参考国内外已成功使用的各种转炉的结构和设计方法，来进行设计。
首先根据所要求的吨位确定炉型的尺寸，选出合适的炉衬尺寸，由此确定出炉壳的基本尺寸。
尺寸确定后进行炉壳的强度计算、热应力计算、焊缝的强度校核。
设计出的转炉在所要求的吨位下具有良好的承载能力和安全系数。
关键词：转炉炉壳壳体理论热应力焊缝AbstractIron and steel industry is the backbone industry of our national economy . China's steel production decade ranked first in the world, has become the world's largest steel producer and consumer countries, for the national economy and sustainable, stable and healthy development to make it outstanding contributions. Steel is steel production of important links, and oxygen steelmaking law is at present a major steelmaking methods at home and abroad. Iron and steel market prosperity on steel products quality high demands, we must adopt new design concept and design to a new era of steelmaking process level. In this design, our team to Vai oxygen converter as a model, a reference to domestic and international has been successfully using various converter of structure and design methods, for design. First of all, according to the required type of tonnage determine size, choose the right size of furnace lining, determined the basic dimensions come out of the shell. After size determination ,the next is the shell's strength, heat stress, weld strength check. The designed converter under the request of tonnage possesses good carrying capacity and safety factors.Key words : converter Shell Shell theory Thermal stress Weld目录绪论 (1)1 炉体的结构简介 (3)2 转炉炉腔类型的选择和计算 (4)2.1 炉形的类别 (4)2.2 炉型主要尺寸的确定原则 (4)2.2.1 熔池直径的确定 (4)2.2.2 熔池深度与氧流穿透熔池深度的确定 (5)2.2.3 炉帽、炉身、炉底尺寸的确定 (8)3 炉体设计计算 (12)3.1 炉体理论基本方程 (12)3.2 炉身圆筒壳的设计计算 (15)3.3 炉底球壳的设计计算 (16)3.4 下锥段的设计计算 (18)3.5 上锥段的设计计算 (19)4 炉壳热应力的计算 (21)4.1 炉身圆筒壳热应力的简化计算 (21)4.2 炉底热应力计算 (22)4.3 炉底锥段热应力的计算 (24)5 炉壳各部分连接焊缝的强度计算 (24)5.1 炉帽与炉身连接焊缝的计算 (25)5.2 炉身与炉底连接处的焊缝 (25)5.3 炉底下锥段与炉底球壳连接处的焊缝 (26)结束语 (27)参考文献 (28)致谢 (29)附录一图纸目录及总量 (30)绪论氧气顶吹转炉炼钢又称LD炼钢法，1949年6月由奥地利的Voest-Alpine联合公司实验成功，并在1952年和1953年先后在其所属的林茨(Linz)和多纳维兹([)onawitz)两钢厂投入工业生产（顾称LD法）。

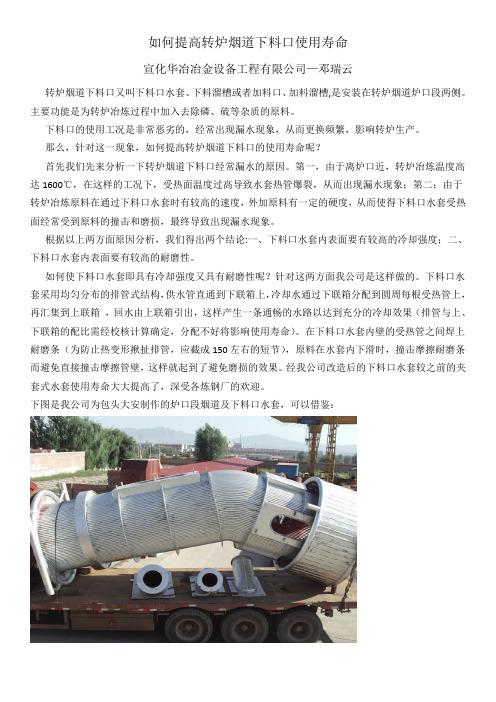

如何提高转炉烟道下料口使用寿命
