齿轮跳动仪的使用方法

《互换性与技术测量》齿轮径向跳动的测量实验实验目的（一）熟悉测量齿轮径向跳动的方法。

（二）加深理解齿轮径向跳动的定义。

实验内容用齿轮径向跳动检查仪测量齿轮的径向跳动。

计量器具及测量原理齿轮径向跳动误差△F：是指在齿轮一转范围内，测头在齿槽内或在轮齿上，与齿高中部双面接触，测头相对于齿轮轴线的最大变动量，如实验图38所示。

齿轮径向跳动误差可用齿轮径向跳动检查仪、万能测齿仪或普通的偏摆检查仪等仪器测量。

本实验采用齿轮径向跳动检查仪来测量，该仪器的外形如实验图39所示。

它主要由底座1、滑板2、顶尖座6、调节螺母7、回转盘8和指示表10等组成，指示表的分度值为0.001mm。

该仪器可测量模数为0.3~5mm的齿轮。

为了测量各种不同模数的齿轮，仪器备有不同直径的球形测头。

按GB/Z18620.2-2008规定，测量齿轮径向跳动误差应在分度圆附近与齿面接触，故测量球或圆柱的直径d应按下述尺寸制造或选取，即d=1.68m. 式中m—齿轮模数（mm）。

此外，齿轮径向跳动检查仪还备有内接触杠杆和外接触杠杆。

前者成直线形，用于测量内齿轮的齿轮径向跳动和孔的径向跳动；后者成直角三角形，用于测量锥齿轮的径向跳动和端面圆跳动。

本实验测量圆柱齿轮的径向跳动。

测量时，将需要的球形测头装入指示表测量杆的下端进行测量。

实验步骤（一）根据被测齿轮的模数，选择合适的球形测头，装入指示表10测量杆的下端（实验图39）。

（二）将被测齿轮和心轴装在仪器的两顶尖上，拧紧紧固螺钉4和5。

（三）旋转手柄3，调整滑板2的位置，使指示表测头位于齿宽的中部。

通过升降调节螺母7和提升手把9，使测头位于齿槽内。

调整指示表10的零位，并使其指针压缩1~2圈。

.（四）每测一齿，须抬起提升手把9，使指示表的测头离开齿面。

逐齿测量一圈，并记录指示表的读数。

（五）处理测量数据，从GB/T10095.2-2008查出齿轮的径向跳动公差F，判断被测齿轮的适用性。

实验数据记录及处理1、齿轮齿数Z=30，2、根据da=m，得m标准值为:.d=mz=45mm4、:.rmax=2rmin=-45、所以Fr=rmax-rmin=6、查表，得Fr=23um Fr≤Fr检验合格实验结论由实验过程可得，齿轮得最大跳动径向为0.2mm。

实验六径向圆跳动和端面圆跳动的测量
一、实验目的
1、了解跳动误差的测量原理及数据处理方法。

2、掌握齿轮径向跳动测量仪的使用方法。

二、测量器具：
齿轮径向跳动测量仪，百分表或千分表，杠杆百分表
三、测量原理
圆跳动公差是要素饶基准轴线作无轴向移动旋转一周时，在任一测量面内所允许的最大跳动量。

四、测量步骤
1、径向圆跳动的测量：
⑴将零件擦净，置于偏摆仪两顶尖之间固紧顶尖座；
⑵将百分表装在表架上，使表杆通过零件轴心线，并与轴心线大至垂直，测头与零件表面接触，并压约缩1～2圈后紧固表架。

⑶转动被测件一周，记下百分表读数的最大值和最小值，该最大值与最小值之差，为此截面的径向圆跳动误差值。

⑷在轴向的三个截面上进行测量，取三个截面中圆跳动误差的最大值，为该零件的径向圆跳动误差。

2、端面圆跳动的测量：
⑴将杠杆百分表夹持在偏摆检查仪的表架上，缓慢移动表架，使杠杆百分表的测量头与被测端面接触，并予压0.4mm。

⑵转动工件一周，记下百分表读数的最大值和最小值，该最大值与最小值之差，即为直径处的端面跳动误差。

⑶在被测端面上均匀分布的三个直径处测量，取其三个中的最大值为该零件端面圆跳动误差。

3、根据图纸所给定的公差值，判断零件是否合格。

端面圆跳动公差0.12mm，径向圆跳动公差0.06mm
思考题
1 、形位误差的检测原则有哪些？。

齿轮齿圈径向跳动的测量实验报告
引言：
齿轮齿圈径向跳动是齿轮齿圈制造和装配过程中的一个重要指标，其大小和分布情况会直接影响齿轮齿圈的精度和使用寿命。

因此，对齿轮齿圈径向跳动进行准确测量是十分必要的。

实验目的：
本实验旨在通过测量齿轮齿圈径向跳动来分析其分布情况，为优化制造和装配工艺提供数据支持。

实验原理：
齿轮齿圈的径向跳动是指在轴向和周向的测量范围内，齿轮齿圈中心点相对于理论中心点的最大偏移量。

实验中，将齿轮齿圈固定在测量装置上，利用外径测量仪等设备对其进行测量，得到齿轮齿圈径向跳动的数据。

实验步骤：
1. 准备测量装置和测试设备，包括外径测量仪、齿轮齿圈夹持器等。

2. 将待测齿轮齿圈夹持在装置上，确保其稳固无松动。

3. 进行径向跳动测量，逐步轮转齿轮齿圈，记录不同位置的径向跳动值。

4. 将测得的数据进行整理和统计，分析其分布情况。

实验结果：
根据实验测量结果，齿轮齿圈径向跳动值在不同位置存在一定的
差异，但总体来说，跳动值分布较为均匀，未出现明显的异常情况。

结论：
通过对齿轮齿圈径向跳动的测量和分析，可以得出其分布情况较为均匀的结论。

这对于制造和装配工艺的优化提供了较为实际的参考意义。

同时，实验中使用的测量方法和设备也可为相关领域的研究和开发提供依据。

塑胶模具齿轮测量具体操作规程齿轮齿单个齿距偏差与齿距累积总偏差的测量 一、实验目的熟悉测量齿轮单个齿距偏差与齿距累积总偏差的方法。

加深理解单个齿距偏差与齿距累积总偏差的定义。

二、实验内容1. 用周节仪或万能测齿仪测量圆柱齿轮齿距相对偏差。

2. 用列表计算法或作图法求解齿距累积总偏差。

三、测量原理及计量器具说明单个齿距偏差pt f 是指在分度圆上，实际齿距与公称齿距之差（用相对法测量时，公称齿距是指所有实际齿距的平均值）。

齿距累积总偏差F p 是指在分度圆上，任意两个同侧齿面间的实际弧长与公称弧长之差的最大绝对值，即最大齿距累积偏差（max p F ）与最小齿距累积偏差（min p F ）之代数差。

在实际测量中，通常采用某一齿距作为基准齿距，测量其余的齿距对基准齿距的偏差。

然后，通过数据处理来求解单个齿距偏差pt f 和齿距累积总偏差P F ，测量应在齿高中部同一圆周上进行，这就要求保证测量基准的精度。

而齿轮的测量基准可选用齿轮的内孔、齿顶圆和齿根圆。

为了使测量基准与装配基准一致，以内孔定位最好。

用齿顶圆定位时，必须控制齿顶圆对内孔的轴线的径向跳动。

在生产中，根据所用量具的结构来确定测量基准。

用相对法测量齿距相对偏差的仪器有周节仪和万能测齿仪。

1. 用手持式周节仪测量图1为手持式周节仪的外形图，它以齿顶圆作为测量基准，指示表的分度值为0.005mm ，测量范围为模数3—15 mm 。

周节仪有4、5和8三个定位脚，用以支承仪器。

测量时，调整定位脚的相对位置，使测量头2和3在分度圆附近与齿面接触。

固定测量头2按被测齿轮模数来调整位置，活动测量头3则与指示表7相连。

测量前，将两个定位脚4、5前端的定位爪紧靠齿轮端面，并使它们与齿顶圆接触，再用螺钉6紧固。

然后将辅助定位脚8也与齿顶圆接触，同样用螺钉固紧。

以被测齿轮的任一齿距作为基准齿距，调整指示表7的零位，并且把指针压缩1—2圈。

然后，逐齿测量其余的齿距，指示表读数即为这些齿距与基准齿距之差，将测得的数据记入表中。

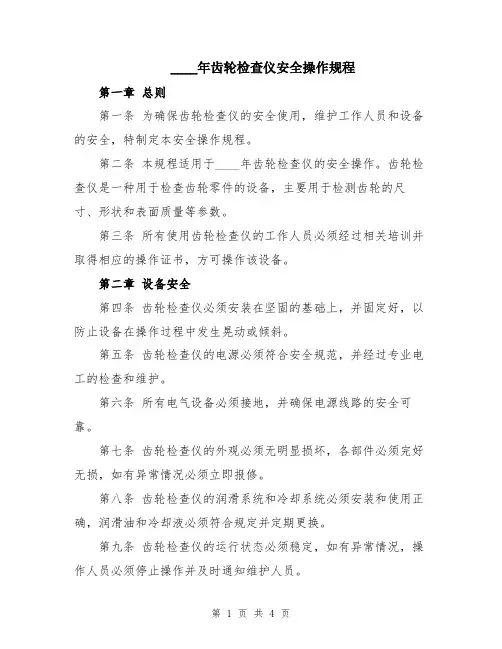

____年齿轮检查仪安全操作规程第一章总则第一条为确保齿轮检查仪的安全使用，维护工作人员和设备的安全，特制定本安全操作规程。

第二条本规程适用于____年齿轮检查仪的安全操作。

齿轮检查仪是一种用于检查齿轮零件的设备，主要用于检测齿轮的尺寸、形状和表面质量等参数。

第三条所有使用齿轮检查仪的工作人员必须经过相关培训并取得相应的操作证书，方可操作该设备。

第二章设备安全第四条齿轮检查仪必须安装在坚固的基础上，并固定好，以防止设备在操作过程中发生晃动或倾斜。

第五条齿轮检查仪的电源必须符合安全规范，并经过专业电工的检查和维护。

第六条所有电气设备必须接地，并确保电源线路的安全可靠。

第七条齿轮检查仪的外观必须无明显损坏，各部件必须完好无损，如有异常情况必须立即报修。

第八条齿轮检查仪的润滑系统和冷却系统必须安装和使用正确，润滑油和冷却液必须符合规定并定期更换。

第九条齿轮检查仪的运行状态必须稳定，如有异常情况，操作人员必须停止操作并及时通知维护人员。

第十条齿轮检查仪的操作面板必须清晰可见，各个按钮和开关必须正确标识，并保持清洁。

第三章操作人员安全第十一条操作人员必须佩戴符合要求的工作服和安全鞋，不得穿拖鞋、高跟鞋或其他不符合安全要求的服装。

第十二条操作人员必须按照规定佩戴安全帽、安全眼镜和防护面罩等个人防护用品。

第十三条操作人员必须经过相关培训，并且熟悉齿轮检查仪的使用方法和操作流程。

第十四条操作人员在操作齿轮检查仪前，必须仔细检查设备的运行状态和各个部件的工作情况，确保设备处于正常状态。

第十五条操作人员必须按照正确的操作流程进行操作，不得随意操作或在未获得维护人员允许的情况下进行维护或修理。

第十六条操作人员不得在设备运行时将手、头发或其他物品伸入设备内部，以免发生事故。

第十七条操作人员在操作齿轮检查仪时，应集中注意力，不能分心工作或与他人交谈。

第四章维护和应急措施第十八条齿轮检查仪必须定期进行维护和保养，维护人员必须熟悉设备的结构和工作原理，并按照规定进行维护。

齿轮检查仪安全操作规程范本第一章总则第一条根据《中华人民共和国安全生产法》及相关法律法规的要求，制定本规程。

第二条本规程适用于齿轮检查仪设备的操作人员，主要包括设备的使用、维护、保养、保管以及事故应急等操作工作。

第三条进入齿轮检查仪操作区域的人员必须熟悉本规程，并按照规程执行操作工作。

第四条操作人员应该严格遵守齿轮检查仪操作规程，加强学习和实际操作技能，做到安全、高效的操作。

第二章设备及操作人员要求第五条齿轮检查仪的设备实行分类管理，对各类设备进行登记、备案并定期进行维护与检修。

检查仪设备的操作人员必须具备下列条件：1. 具备相关齿轮操作知识和技能。

2. 具备安全生产法律法规及相关标准的基本素质。

3. 具备操作技术能力，能够熟练操作齿轮检查仪设备。

4. 年龄在18岁以上，身心健康。

5. 参加过相关的安全操作培训并通过考试。

第六条勤务人员必须穿着符合安全生产要求的工作服、鞋帽，严禁穿着拖鞋、高跟鞋等不符合相关安全要求的服装。

第七条操作人员必须按照相关规定佩戴个人防护用品，如安全帽、安全鞋、防护眼镜、防护手套等，并做好日常维护和保养。

第八条操作人员严禁在操作区域内乱跑、踢球、打闹等行为，不得在设备上乘坐、攀爬。

第九条齿轮检查仪设备的维修人员必须熟悉设备的维修保养要求，遵守安全作业规程，具备相关维修操作证书。

第三章设备操作要求第十条操作人员在使用齿轮检查仪设备前，必须深入了解设备的操作方法、规格参数、工作原理等，并对设备进行全面检查。

第十一条在操作过程中，操作人员必须将注意力集中在操作任务上，禁止心不在焉、走神、喧哗等行为。

第十二条使用设备时，注意设备的周围环境，确保周围没有可燃、易爆等危险物品，并检查设备的安全锁定装置是否正常。

第十三条操作人员在操作设备时，必须按照设备使用说明书进行正确操作，禁止进行超负荷作业。

第十四条操作人员在设备处于工作状态时，严禁抽烟、玩手机、摄影等妨碍正常工作的行为。

第四章设备保养与维护第十五条齿轮检查仪设备的保养和维护必须按照设备生产厂家的要求进行，定期进行设备检查和保养工作。

径向跳动测试方法1. 嘿，你知道吗？用千分表来进行径向跳动测试就很不错哟！就像医生拿着听诊器给病人检查一样，千分表能精准地检测出工件的跳动情况呢。

比如在检测一个齿轮的时候，把千分表触头轻轻放在齿轮表面，那转动起来就能看到跳动的数据啦！2. 还有哦，使用专门的跳动测量仪也超棒呀！这就好比是给工件做了一次超级全面的体检呢。

就像我们量身高体重一样准确。

比如说在检查一根轴的时候，把它放在测量仪上，那结果不就一目了然了嘛！3. 哇塞，利用光学测量法来进行 radial 跳动测试也很神奇呢！这就跟我们用眼睛去发现美好一样。

比如说检查一个精密零件的表面，通过光学仪器一下就能看清它的跳动细节啦，是不是很厉害！4. 嘿，你想过没有，三坐标测量机也能搞定 radial 跳动测试呀！这就好像是个万能的检测大师。

像检测一个复杂形状的工件时，三坐标测量机就能大显身手啦，轻松找到跳动的问题所在！5. 还有那种比较传统的手动检测法呢，也别小瞧它呀！就像是老手艺一样有它独特的魅力哟。

例如在一些简单的工件检测中，手动检测就能很好地发挥作用呀！6. 激光测量法听说过吗？那可太牛啦！就如同有一双火眼金睛在盯着工件呢。

比如对一个高速旋转的零部件进行检测，激光测量就能快速又准确地给出 radial 跳动的数据咯！7. 干涉测量法也值得一试呀！这就像是给工件拍了一张超级清晰的照片。

就像检测一个很薄的片状工件的跳动时，干涉测量法就能展示它细微的跳动变化呢。

8. 涡流检测法也能用来做 radial 跳动测试哦！就好像是个神奇的探测器。

比如说对一个金属工件进行检测，涡流检测就能敏锐地察觉到跳动情况啦！9. 哎呀呀，这么多种 radial 跳动测试方法，都各有各的厉害之处呀！大家可以根据实际情况选择合适的方法哟，这样才能更好地检测出工件的质量问题呢！。

齿轮测量⽅法齿轮测量齿轮齿单个齿距偏差与齿距累积总偏差得测量⼀、⽬得熟悉测量齿轮单个齿距偏差与齿距累积总偏差得⽅法。

加深理解单个齿距偏差与齿距累积总偏差得定义。

⼆、内容1、⽤周节仪或万能测齿仪测量圆柱齿轮齿距相对偏差。

2、⽤列表计算法或作图法求解齿距累积总偏差。

三、测量原理及计量器具说明单个齿距偏差pt f 就是指在分度圆上，实际齿距与公称齿距之差（⽤相对法测量时，公称齿距就是指所有实际齿距得平均值）。

齿距累积总偏差F p 就是指在分度圆上，任意两个同侧齿⾯间得实际弧长与公称弧长之差得最⼤绝对值，即最⼤齿距累积偏差（m ax p F ）与最⼩齿距累积偏差（m in p F ）之代数差。

在实际测量中，通常采⽤某⼀齿距作为基准齿距，测量其余得齿距对基准齿距得偏差。

然后，通过数据处理来求解单个齿距偏差pt f 与齿距累积总偏差P F ，测量应在齿⾼中部同⼀圆周上进⾏，这就要求保证测量基准得精度。

⽽齿轮得测量基准可选⽤齿轮得内孔、齿顶圆与齿根圆。

为了使测量基准与装配基准⼀致，以内孔定位最好。

⽤齿顶圆定位时，必须控制齿顶圆对内孔得轴线得径向跳动。

在⽣产中，根据所⽤量具得结构来确定测量基准。

⽤相对法测量齿距相对偏差得仪器有周节仪与万能测齿仪。

1、⽤⼿持式周节仪测量图1为⼿持式周节仪得外形图，它以齿顶圆作为测量基准，指⽰表得分度值为0、005mm ，测量范围为模数3—15 mm 。

周节仪有4、5与8三个定位脚，⽤以⽀承仪器。

测量时，调整定位脚得相对位置，使测量头2与3在分度圆附近与齿⾯接触。

固定测量头2按被测齿轮模数来调整位置，活动测量头3则与指⽰表7相连。

测量前，将两个定位脚4、5前端得定位⽖紧靠齿轮端⾯，并使它们与齿顶圆接触，再⽤螺钉6紧固。

然后将辅助定位脚8也与齿顶圆接触，同样⽤螺钉固紧。

以被测齿轮得任⼀齿距作为基准齿距，调整指⽰表7得零位，并且把指针压缩1—2圈。

然后，逐齿测量其余得齿距，指⽰表读数即为这些齿距与基准齿距之差，将测得得数据记⼊表中。
