井下锚杆锚固力、锚索预紧力检测安全措施正式版

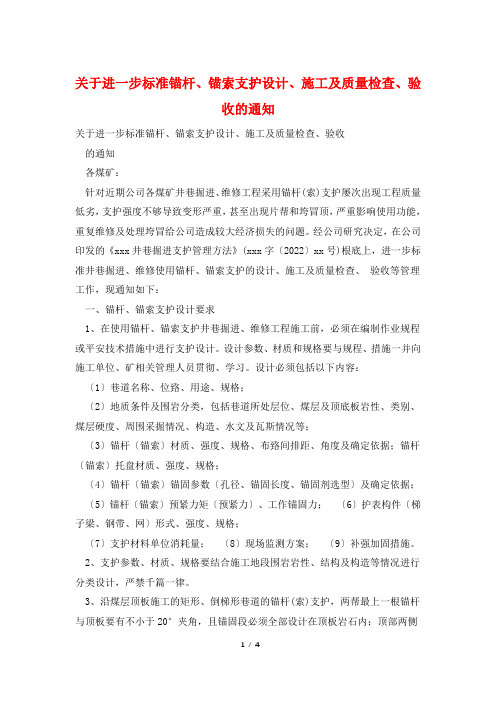

关于进一步标准锚杆、锚索支护设计、施工及质量检查、验收的通知关于进一步标准锚杆、锚索支护设计、施工及质量检查、验收的通知各煤矿：针对近期公司各煤矿井巷掘进、维修工程采用锚杆(索)支护屡次出现工程质量低劣，支护强度不够导致变形严重，甚至出现片帮和垮冒顶，严重影响使用功能，重复维修及处理垮冒给公司造成较大经济损失的问题。

经公司研究决定，在公司印发的《xxx井巷掘进支护管理方法》(xxx字〔2022〕xx号)根底上，进一步标准井巷掘进、维修使用锚杆、锚索支护的设计、施工及质量检查、验收等管理工作，现通知如下：一、锚杆、锚索支护设计要求1、在使用锚杆、锚索支护井巷掘进、维修工程施工前，必须在编制作业规程或平安技术措施中进行支护设计。

设计参数、材质和规格要与规程、措施一并向施工单位、矿相关管理人员贯彻、学习。

设计必须包括以下内容：〔1〕巷道名称、位臵、用途、规格；〔2〕地质条件及围岩分类，包括巷道所处层位、煤层及顶底板岩性、类别、煤层硬度、周围采掘情况、构造、水文及瓦斯情况等；〔3〕锚杆〔锚索〕材质、强度、规格、布臵间排距、角度及确定依据；锚杆〔锚索〕托盘材质、强度、规格；〔4〕锚杆〔锚索〕锚固参数〔孔径、锚固长度、锚固剂选型〕及确定依据；〔5〕锚杆〔锚索〕预紧力矩〔预紧力〕、工作锚固力；〔6〕护表构件〔梯子梁、钢带、网〕形式、强度、规格；〔7〕支护材料单位消耗量；〔8〕现场监测方案；〔9〕补强加固措施。

2、支护参数、材质、规格要结合施工地段围岩岩性、结构及构造等情况进行分类设计，严禁千篇一律。

3、沿煤层顶板施工的矩形、倒梯形巷道的锚杆(索)支护，两帮最上一根锚杆与顶板要有不小于20°夹角，且锚固段必须全部设计在顶板岩石内；顶部两侧锚杆要向巷帮侧布臵，与顶板夹角不大于75°；假设顶部锚索数量多于3根，两帮侧锚索布臵要向巷帮侧布臵，与顶板夹角不大于80°。

4、巷宽大于4.2m时或矿压大、呈现发育构造地段采用锚杆(索)支护时，顶部锚索配套工字钢形成组合梁支护，但锚索间距不宜超过1.5m，工字钢梁总长不大于2.0m(否那么布臵两组组合梁)。

编订：__________________单位：__________________时间：__________________井下锚杆锚固力、锚索预紧力检测安全措施(正式) Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-3470-24 井下锚杆锚固力、锚索预紧力检测安全措施(正式)使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体、周密的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。

下载后就可自由编辑。

根据锚杆、锚索施工技术规范规定，需对井下锚杆进行锚固力、锚索预紧力检测。

为确保检测期间的安全，特制定本技术安全措施。

一、技术措施1、检测仪器：YML-II型煤矿用锚杆拉力计；使用2号锭子油或20号机械油。

2、检测方法：（1）接通液压源；用快速接头及胶管将进出油口与油泵连接好。

（2）用丝杆、支撑筒、油缸与要检测的锚杆螺纹接头连接好。

（3）启动油泵，操作换向阀（加压），开始检测。

（4）读数：压力表读数（MPa）乘以0.4，即为检测拉力值，单位t。

（5）检测完毕后，操作换向阀卸压，使压力表归零，油泵活塞全部缩回。

3、检测时间及数量规定；不定期检测。

每施工60m 抽样检查一组，每组随机抽样4根进行检查。

设计变更或材料变更时，应做相应锚杆锚固力检测，数量不变。

4、检测点设置要求：(1)梯形断面：同一断面顶板抽试2根、两帮各一根为一组，帮部无锚杆，在顶板上检测4棵。

(2)拱形断面对锚杆随机抽样做锚固力检测。

杆支技范锚护术规<正式>第一章 总则严执矿规业术,确保正确为贯彻产针,格行《煤安全程》和煤炭工技政策1安全第一的生方进锚护术发,特制定进锚护设计质,促煤巷杆支技的健康展地行杆支和施工量规本范。

国内锚护须进设计锚护设计现场调查研,吸取外2杆支巷道施工必行。

杆支要注重究积极术艺锚护设计监测进经验,采用新技、新工、新杆支、施工和方面的先术进经济材料,做到技先、合理、安全可靠。

进础数并进锚护试验,杆支要锚护设计区锚护时,要行基据收集行杆支工作新采采用杆支并报团备有位组织关单会审,集公司案。

对应锚护关员员术员员,都必须进3 在煤巷用杆支的有人〔管理人、工程技人及操作人术训行技培。

须矿压监测设计须设计设矿4 在用杆支的巷道中应锚护,必有及安全。

在施工中必按置并专负责监测及安全装置压监测,有人。

围稳类第二章 巷道岩的定性分为导锚护设计须对围稳进类,指杆支、施工锚护术,必巷道岩定性行分5 采用煤巷杆支技与管理提供依据。

类颁发缓倾倾层围稳类执。

6巷道分按原煤炭部的《斜、斜煤回采巷道岩定性分方案》行7 煤岩分指以斜、斜薄煤及中厚煤回采巷道分指基本分层围类标缓倾倾层层类标为类指。

其件下的煤巷〔如煤上山定性分指标它条层稳类标,可根据具体情况对分指行相替代类标进应,表详见1和表2。

斜、斜薄及中厚煤回采巷道分指缓倾倾层类标表1分指类标明说板强度〔指抗强度顶单项压M p a,下同取巷道度宽1.5倍范板强度的加平均围内顶权值煤强度层σc c取巷煤强度加平均帮层权值底板强度σc f取巷道度底板强度的加平均宽内权值巷道埋深H〔m巷道所在位置至地表的垂直距离巷煤柱度护宽X〔m 一煤柱的度侧实际宽,其中：沿空掘巷〔无煤柱时X=0；巷道均体煤两侧为实时X=100采影系动响数N 只因工作面回采引起的超前支撑力的影压响N=直接厚度顶/采高〔当N>4时,取N=4岩定性指围稳数D指岩理裂隙、理的影程度围节层响,以非杆支工锚护作面直接初次跨落步距代替顶煤上、下山分指层类标表2分指类标明代替方法说与板强度说顶明同表１说煤强度层明同表１说底板强度明同表１Ｈ取上、下山端埋深的平均两值说Ｘ明同表１为响数,W=1-X/L。

锚杆支护的安全措施一、施工前的准备工作：1、施工队按计划准备锚杆、树脂药卷、托板、螺帽、金属网〔金属网采纳12#元丝加工而成〕、临时支护材料等。

二、施工顺序：〔1〕敲帮问顶临时支护打锚眼锚固。

〔2〕随掘进头掘进方向由北向南进行。

四、锚杆支护技术措施：1、锚杆支护①、锚杆及构件：锚杆用￠18螺纹钢制成，锚杆尾螺纹段长0.05m；金属弧形方托板规格：长宽厚=120㎜120㎜8㎜；每根锚杆上1颗M16㎜的螺帽。

②、锚杆支护参数：锚杆长度：2m/根。

树脂药卷规格：长350㎜，直径￠23㎜。

锚固形式：端头锚固，每根锚杆用3卷树脂锚固剂。

锚固力：60KN。

锚杆布置：方形布置。

锚杆垂直于巷道轮廓线，锚杆不得布置在岩缝中。

锚杆间、排距：0.7m，局部较破碎段缩小间、排距为0.6m。

每张金属网规格：长宽=2.0m1.0m，金属网网孔规格：100㎜100㎜。

2、锚杆支护参数验算①、锚杆长度La+b+h=0.4+0.1+1.5=1.4(m)式中 L锚杆长度；a锚杆锚入牢固稳定的悬吊岩层深度〔一般0.25～0.4m，取0.4m〕；b锚杆外露长度。

有托板的≯0.1m；h被悬吊岩层厚度〔分层厚度为1.2m，破层段取1.5m〕。

选择锚杆有效长度为2.0m符合要求。

②、锚杆直径式中 d锚杆直径，mm；Q制定锚固力，60KN；Rt螺纹钢屈服强度，335KN。

选择d=18mm的螺纹钢制作锚杆。

③、锚杆间距：每根锚杆承当岩石的重量小于或等于锚杆锚固力，锚固力小于杆体拉断力。

查资料可知，直径￠18mm的螺纹钢屈服强度为335mpa，杆体承载力即为85KN。

式中 Q制定锚固力，60KN；K安全系数〔取2〕；H锚固厚度〔h=1.0m〕；r容重〔r=24.5KN/m;〕。

制定最大间距0.7m小于理论值0.845m，符合要求。

以上锚杆间距制定也符合按经验公式D0.5L=0.52.0=1.0m〔D锚杆间距，m；L锚杆长度，m〕确定的锚杆参数。

五、锚杆支护施工方法及技术要求：①、采纳MQT-120锚杆机，采纳￠28的钻头，打眼困难时采纳长、短钎套打。

锚杆、锚索支护安全技术措施1、临时支护：掘进工作面迎头到永久支护之间应设临时支护，临时支护也即贴帮柱和护身柱，临时支护应打金属带帽的点柱，排距0.5-0.8 m，若顶板破碎可缩小到0.3-0.5m。

进行临时支护时要严格执行敲帮问顶制度，及时清理活矸、危岩。

2、永久支护：根据该掘进工作面煤层及围岩特征及顶底板类型，该掘进巷道的永久支护采用锚杆+锚索+金属菱形铁丝网+钢带+托盘，永久支护距掘进工作面的距离不得大于3m。

锚杆间排距为800×800mm呈“四四”排正方形布置，锚索间排距视顶板情况在2000-2500mm范围内布置，两帮采用木锚杆配合木托板并加挂金属菱形网支护，锚杆间距900×800呈矩形布置。

（1）顶锚杆支护：使用左旋无纵筋高强度螺纹钢锚固锚杆，锚杆规格：Ф×L=16×1800 m m ，使用两个MLCK2356型树脂锚固剂，钻孔直径20mm，每排，，靠边两帮煤壁的锚杆安装角度与垂线成30。

安设角锚，其他锚杆垂直于顶板布置，锚杆眼直径20mm，深1.6-1.8m并配套Ф16圆钢钢带和12号铁丝编织的菱形金属网支护打锚杆使用MQT-110C2型气动锚杆机Ф20mm16mm长1.0m 和1.5m中空内六角钢杆套杆打眼，且用MQT气动锚杆机搅拌树脂锚固剂，搅拌时间30-35秒，锚杆安装5分钟后，必须使用扭力扳手检查紧固力，要求紧固力不小于75KN/M2，锚杆外露长度不大于30mm。

（2）铺网工艺：在顶板与钢带之间铺设单层金属菱形网规格：L×B=1100×5000mm，金属网平行掘进工作面铺设，网与网搭接重叠不小于100mm，用双股14#铁丝呈“三花”型连接。

连接扣间距不大于200mm要铺设平整，贴顶相互要拉紧。

文件编号：TP-AR-L9613In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives.（示范文本）编制：_______________审核：_______________单位：_______________井下锚杆锚固力、锚索预紧力检测安全措施正式样本井下锚杆锚固力、锚索预紧力检测安全措施正式样本使用注意：该解决方案资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。

材料内容可根据实际情况作相应修改，请在使用时认真阅读。

根据锚杆、锚索施工技术规范规定，需对井下锚杆进行锚固力、锚索预紧力检测。

为确保检测期间的安全，特制定本技术安全措施。

一、技术措施1、检测仪器：YML-II型煤矿用锚杆拉力计；使用2号锭子油或20号机械油。

2、检测方法：（1）接通液压源；用快速接头及胶管将进出油口与油泵连接好。

（2）用丝杆、支撑筒、油缸与要检测的锚杆螺纹接头连接好。

（3）启动油泵，操作换向阀（加压），开始检测。

（4）读数：压力表读数（MPa）乘以0.4，即为检测拉力值，单位t。

（5）检测完毕后，操作换向阀卸压，使压力表归零，油泵活塞全部缩回。

3、检测时间及数量规定；不定期检测。

每施工60m抽样检查一组，每组随机抽样4根进行检查。

设计变更或材料变更时，应做相应锚杆锚固力检测，数量不变。

4、检测点设置要求：(1)梯形断面：同一断面顶板抽试2根、两帮各一根为一组，帮部无锚杆，在顶板上检测4棵。

锚杆（索）支护规范及检测管理规定锚杆（索）支护规范及检测管理规定为进一步加强山西保利裕丰煤业有限公司锚杆（索）支护管理，规范锚杆（索）施工，提高锚杆（索）支护工程质量，根据我矿实际情况，制定裕丰公司锚杆（索）支护管理规定如下：一、锚杆（索）支护现场管理（一）锚杆（索）支护作业必须严格按工作面作业规程的有关规定进行施工。

（二）作业规程中必须明确规定锚杆（锚索）的安装质量、锚固力、预紧扭矩、间排距、锚杆孔角度、外露长度、孔深及材料的规格尺寸等。

（三）锚杆距顶底板、两帮超过0.5米时，必须采取补打锚杆（锚索）或其他支护措施进行补强。

（四）对于巷道交叉点、过断层等特殊地点，其加强支护的范围应延伸至巷道正常段起点5米以上。

（五）锚杆安装前，应检查树脂锚固剂性状。

严禁使用过期、硬结、破裂等变质失效的锚固剂。

（六）安装时必须边搅拌边将锚杆推进至孔底，严禁先推进后搅拌。

（七）井下运输、存放树脂锚固剂应注意避免受压、受折、受热，严禁坐树脂锚固剂。

已破损或废弃的树脂锚固剂要带出地面挖坑掩埋或采用其他方式妥善处理，严禁混入煤流系统中。

（八）对于断层破碎带、煤层松软区、地质构造变化带、地应力异常区、动压影响区等围岩支护条件复杂区域，必须及时编制安全技术措施调整支护方式，选择加密锚杆、全长锚固、锚索补强、点柱、架棚及锚架联合支护等强化支护措施。

（九）锚杆（索）支护作业场所必须备有5～10架备用棚及其它材料，以备改变支护方式和抢险之需。

（十）对锚杆（索）支护巷道应进行定期检查。

发现顶板、煤帮失效的锚杆应及时补打，对松动的螺母应及时紧固。

（十一）锚杆(索)支护巷道，当班掘出，当班应打好锚杆，顶板有效支护距迎头最大空顶距离不超过200mm，且临时支护距离必须符合作业规程规定,锚索滞后、帮锚滞后距离要符合作业规程规定。

（十二）严禁将锚杆（索）乱堆乱放，必须上架或吊挂管理；存放运输要保证锚杆（索）干净、无锈，以免影响锚固力；安装锚索使用锚索钻机带专用夹具搅拌器安装，张拉锚索应在锚固剂搅拌均匀1小时后进行。

锚杆、锚索支护巷道完好检查制度一、井下在用锚杆。

锚索支护巷道支护完好性直接影响井下在用巷道的安全使用，是顶板管理的重点工作，为了加强顶板管理工作，确保矿井安全生产，加强锚杆、锚索支护巷道完好性检查尤为重要。

二、成立锚杆、锚索支护巷道完好性检查组组长：生产部部长副组长：分管顶板管理的副部长技术负责人成员：矿压组全体成员和采掘队组专职或兼职矿压监测专业人员组成。

三、职责划分锚杆支护监测小组职责1、锚杆预紧力矩、锚杆拉拔力抽检：（1）施工单位及技术人员定期对锚杆预紧力矩、拉拔力试验，并做好原始资料记录。

（2）锚杆预紧力矩抽检：在锚杆支护巷道掘进过程中，锚杆抽检预紧力矩样率为3%，每300根顶(帮)锚杆抽检一组(9根)，不足300根时，按300根考虑。

抽检时只做非破坏性拉拔，抽检指标为：按锚杆锚固力、拉拔力抽检规定值执行，见下表：锚杆预紧力矩、拉拔力抽检规定值表锚杆型号直径（mm）拉拔力规定值(KN)预紧力矩规定值（N，m）锚索预紧力规定值（KN）Θ20-M22-240020 顶帮顶帮200 100 100 120 100（3）锚固力抽检锚杆外移量超过20mm视为失效锚杆，须在附近300mm范围内补打合格锚杆，并加倍抽检，如仍发现不合格锚杆，应报告有关部门分析原因，采取措施。

检查结果要作详细记录，并填写“锚杆支护巷道锚杆锚固力、拉拔力抽检表”。

（4）锚杆拉拔力抽检:在锚杆支护巷道掘进过程中，每月进行一次锚杆拉拔力检测，一次抽样一组(3根)，抽检时做破坏性拉拔，抽检指标为：上表中规定值进行，检查结果要作详细记录，并填写“锚杆支护巷道锚杆预紧力矩、拉拔力抽检表”。

被拉拔的3根锚杆都应符合规定值，只要有1根不符合规定值，再抽样一组(3根)进行拉拔。

再不符合规定值，必须组织有关部门人员研究锚杆拉拔力不合格原因，并采取相应的处理措施。

（5）顶部和帮部锚杆各自分组进行抽检，如果工作面在使用的锚杆拉拔计型号发生变化时，要根据锚杆拉力计产品使用说明书及时更改其换算系数。

锚杆拉力试验工安全技术规程锚杆拉力试验工作的进行需要严格遵守一系列安全技术规程，以保证工作的顺利进行，并防止潜在的安全事故的发生。

下面将就锚杆拉力试验工安全技术规程进行详细介绍，有效提高工作人员的安全意识和紧急应变能力。

一、工作人员的安全培训为了保证锚杆拉力试验工作的安全进行，首先需要对工作人员进行安全培训。

培训内容包括锚杆拉力试验工作的流程、操作规范、安全注意事项等。

在培训过程中，需要重点强调的是工作人员在进行试验时要时刻保持专注，严禁任何形式的违规操作，避免发生意外。

二、现场安全防护措施在进行锚杆拉力试验工作的现场，需要采取一系列的安全防护措施。

首先，要确保现场环境整洁有序，防止杂物堆放、过度拥挤等情况发生。

同时，要进行周边区域的划定，保持安全通道畅通，以便工作人员在紧急情况下能够快速疏散。

三、安全设备的正确使用在进行锚杆拉力试验工作时，需要使用一系列的安全设备。

这些设备包括安全帽、安全绳、安全带等。

工作人员在使用这些设备时，必须要使用正确并且能够正常工作的设备。

同时，在使用安全绳和安全带时，要确保其连接牢固，以免在试验过程中发生意外。

四、试验设备的维护和检修为了保证试验设备的正常工作，需要定期进行设备的维护和检修。

维护包括设备的清洁、润滑、紧固等，以保证设备的正常运转。

检修则包括对设备的各项关键部件进行检查和更换，以确保设备的安全可靠性。

此外，还需要定期对设备进行性能测试，以及时发现和排除潜在的故障。

五、应急预案的制定和演练为了应对突发情况的发生，在进行锚杆拉力试验工作前，需要制定相应的应急预案，并进行定期演练。

应急预案包括了针对不同紧急情况的处置措施，以及工作人员的疏散和救援流程。

演练过程中，要重点考验工作人员的应变能力和团队协作能力，以保证在实际应急情况下的高效应对。

六、安全意识的提高最后，为了加强工作人员的安全意识，需要定期组织安全教育和培训活动。

这些活动包括安全知识的讲解、实地考察和案例分析等形式，旨在提高工作人员的安全意识和应变能力。

文件编号：RHD-QB-K9613 （解决方案范本系列）编辑：XXXXXX查核：XXXXXX时间：XXXXXX井下锚杆锚固力、锚索预紧力检测安全措施标准版本井下锚杆锚固力、锚索预紧力检测安全措施标准版本操作指导：该解决方案文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时进行更好的判断与管理。

，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。

根据锚杆、锚索施工技术规范规定，需对井下锚杆进行锚固力、锚索预紧力检测。

为确保检测期间的安全，特制定本技术安全措施。

一、技术措施1、检测仪器：YML-II型煤矿用锚杆拉力计；使用2号锭子油或20号机械油。

2、检测方法：（1）接通液压源；用快速接头及胶管将进出油口与油泵连接好。

（2）用丝杆、支撑筒、油缸与要检测的锚杆螺纹接头连接好。

（3）启动油泵，操作换向阀（加压），开始检测。

（4）读数：压力表读数（MPa）乘以0.4，即为检测拉力值，单位t。

（5）检测完毕后，操作换向阀卸压，使压力表归零，油泵活塞全部缩回。

3、检测时间及数量规定；不定期检测。

每施工60m抽样检查一组，每组随机抽样4根进行检查。

设计变更或材料变更时，应做相应锚杆锚固力检测，数量不变。

4、检测点设置要求：(1)梯形断面：同一断面顶板抽试2根、两帮各一根为一组，帮部无锚杆，在顶板上检测4棵。

(2)拱形断面对锚杆随机抽样做锚固力检测。

(3)检测顺序；顶板锚杆检测顺序由靠帮锚杆向巷道中部锚杆顺序依次检测，帮部锚杆则由下至上的顺序检测。

5、设计锚杆锚固力标准；为64KN,设计压力表读数≥16Mpa，锚杆拉拔加压应缓慢均匀，直至锚杆松动或压力表读数（数显值）达到锚杆设计锚固力64KN（压力表值为16Mpa,转为拉力值6.4t）。

6、锚索预紧力标准；直径22mm的强力锚索预应力应控制在250-300KN,直径17.8-20mm的锚索预应力应控制在150-250KN。
