岩石强度理论一、岩石的破坏类型岩石在不向的应力状态条件下，将发生不同形式的变形进而发展到破坏。
通过在试验室对岩石试件进行单向和三向压缩试验，以及在井下对巷道周围岩体和矿柱等破坏的观察看到： 1．脆性拉伸破坏 在特定的单向压缩条件下，如井下房柱法或全面法采场中孤立矿柱、巷道交叉处的矿柱等可能发生脆性拉伸破坏。
在试件内部和矿柱中可看到与加载方向平行的裂隙(图2—24)。
所以发生这样分布的裂隙是由于在试件端面与压力试验机加压板间无摩擦力或很小，矿柱和顶板间有软弱夹层。
两者在压力作用下，发生侧向膨胀变形。
变形发展到—定程度发生断裂，使试件或矿柱中产生许多平行于加载方向的裂隙而破坏。
2．剪切破坏 在单向或小侧向压力的三向压缩时，如井下巷道顶角、虏柱法、全面 法采场中孤立矿柱等会产生剪切破坏。
在试什或矿柱中出现一组与最大主应力作用线方向 呈30—35交角的共轭裂隙(图2—25)——x 型分布的裂隙o3．塑性流动破坏 在高侧向压力三向压缩时，发生塑性流动破坏。
二、一点应力状态的表示方法在平面应力状态下，如图7.5(a)所示，已知作用于某一点上两个主应力为1σ及3σ，则法线与最大应力1σ方向夹角为α的平面上法向应力ασ及剪应力ατ为：消夫角α，上式进一步变为莫尔应力圆上任一点P 的坐标(,)P ααστ代表法线与最大主应力1σ方向夹角为α的平面上法向应力ασ及剪应力ατ的大小，而莫尔应力圆上各个点的坐标代表材料中某一点不同方问平面上法向应力及剪应力的大小。
因此，材料中一点应力状态可以用一个莫尔应力圆来表。
三、强度曲线的获得当前广泛采用的是倾斜压模剪切法，是将圆柱形或立方体(5x5x5cm)试件放在两个钢制的倾斜压模之间，如图2—13所示。
而后把夹有试件的压模放在压力试验机上加压。
当施加强荷达到某一值时，试件沿预定剪切面AB 剪断。
为使加裁时在剪切破坏过程中，压模发生侧向移动不受加压板与压模端面之间摩擦力的阻碍，在压模端面与加压板之间放滚柱板。

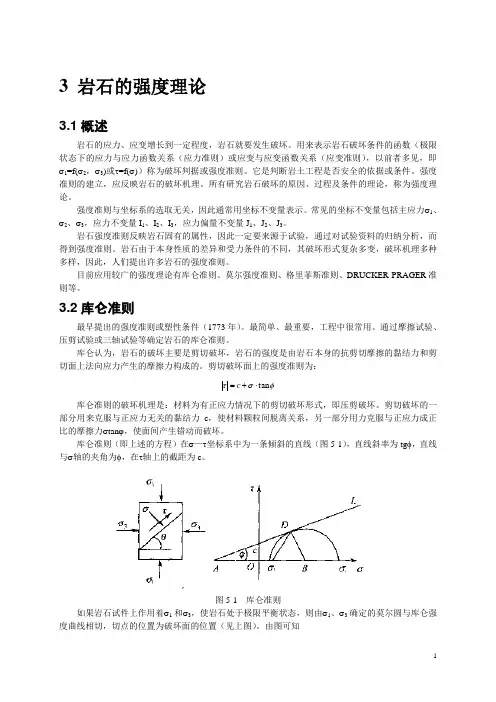

3 岩石的强度理论3.1概述岩石的应力、应变增长到一定程度，岩石就要发生破坏。
用来表示岩石破坏条件的函数（极限状态下的应力与应力函数关系（应力准则）或应变与应变函数关系（应变准则），以前者多见，即σ1=f(σ2，σ3)或τ=f(σ)）称为破坏判据或强度准则。
它是判断岩土工程是否安全的依据或条件。
强度准则的建立，应反映岩石的破坏机理。
所有研究岩石破坏的原因、过程及条件的理论，称为强度理论。
强度准则与坐标系的选取无关，因此通常用坐标不变量表示。
常见的坐标不变量包括主应力σ1、σ2、σ3，应力不变量I1、I2、I3，应力偏量不变量J1、J2、J3。
岩石强度准则反映岩石固有的属性，因此一定要来源于试验，通过对试验资料的归纳分析，而得到强度准则。
岩石由于本身性质的差异和受力条件的不同，其破坏形式复杂多变，破坏机理多种多样，因此，人们提出许多岩石的强度准则。
目前应用较广的强度理论有库仑准则、莫尔强度准则、格里菲斯准则、DRUCKER-PRAGER准则等。
3.2库仑准则最早提出的强度准则或塑性条件（1773年）。
最简单、最重要，工程中很常用。
通过摩擦试验、压剪试验或三轴试验等确定岩石的库仑准则。
库仑认为，岩石的破坏主要是剪切破坏，岩石的强度是由岩石本身的抗剪切摩擦的黏结力和剪切面上法向应力产生的摩擦力构成的。
剪切破坏面上的强度准则为：τtanσφ=c⋅+库仑准则的破坏机理是：材料为有正应力情况下的剪切破坏形式，即压剪破坏。
剪切破坏的一部分用来克服与正应力无关的黏结力c，使材料颗粒间脱离关系，另一部分用力克服与正应力成正比的摩擦力σtanϕ，使面间产生错动而破坏。
库仑准则（即上述的方程）在σ—τ坐标系中为一条倾斜的直线（图5-1），直线斜率为tgφ，直线与σ轴的夹角为φ，在τ轴上的截距为c。
图5-1 库仑准则如果岩石试件上作用着σ1和σ3，使岩石处于极限平衡状态，则由σ1、σ3确定的莫尔圆与库仑强度曲线相切，切点的位置为破坏面的位置（见上图）。
