胸部CT诊断(解剖)

正常胸部肺窗CT解剖（１）
气管分叉层面
右上叶支气管层面
左主支气管中段层面
左上叶固有段与舌段支气管分叉层面正常胸部肺窗ＣT解剖（２）
右中叶支气管开口层面
显示双侧斜裂层面
显示各肺叶层面
下肺层面

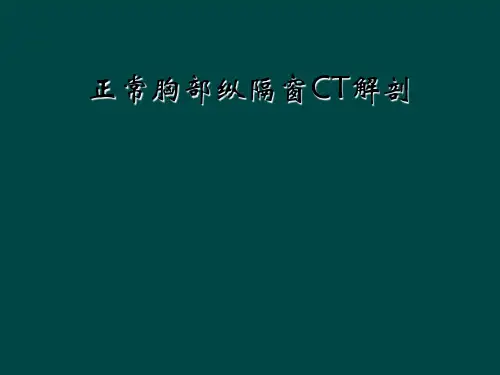

正常胸部纵隔窗CＴ解剖（１）
胸锁关节层面(平扫）
胸锁关节层面（增强）
主动脉弓上层面（平扫)
主动脉弓上层面（平扫）
正常胸部纵隔窗CT解剖（２）
主动脉弓层面（平扫）
气管分叉层面(平扫）
气管分叉层面(增强)
肺动脉干与右肺动脉层面（平扫)正常胸部纵隔窗CT解剖（３）
左心房层面（平扫）
左心房层面（增强)
左、右心房层面（增强）
四腔心层面(平扫）
正常胸部纵隔窗CT解剖（4)
心室层面(平扫）
[感谢您的阅览以及下载，关注我，每天更新]。

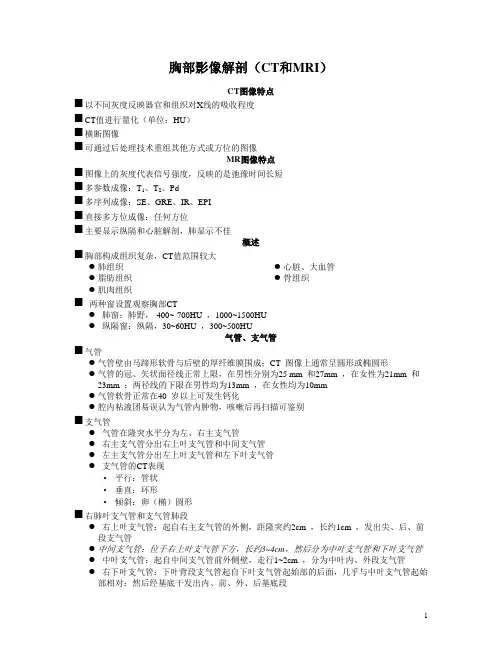

胸部影像解剖（CT和MRI）CT图像特点⏹以不同灰度反映器官和组织对X线的吸收程度⏹C T值进行量化（单位：HU）⏹横断图像⏹可通过后处理技术重组其他方式或方位的图像MR图像特点⏹图像上的灰度代表信号强度，反映的是弛豫时间长短⏹多参数成像：T1、T2、Pd⏹多序列成像：SE、GRE、IR、EPI⏹直接多方位成像：任何方位⏹主要显示纵隔和心脏解剖，肺显示不佳概述⏹胸部构成组织复杂，CT值范围较大●肺组织●脂肪组织●肌肉组织●心脏、大血管●骨组织⏹两种窗设置观察胸部CT●肺窗：肺野，-400~-700HU ，1000~1500HU●纵隔窗：纵隔，30~60HU ，300~500HU气管、支气管⏹气管●气管壁由马蹄形软骨与后壁的厚纤维膜围成；CT 图像上通常呈圆形或椭圆形●气管的冠、矢状面径线正常上限，在男性分别为25 mm 和27mm ，在女性为21mm 和23mm ；两径线的下限在男性均为13mm ，在女性均为10mm●气管软骨正常在40 岁以上可发生钙化●腔内粘液团易误认为气管内肿物，咳嗽后再扫描可鉴别⏹支气管●气管在隆突水平分为左、右主支气管●右主支气管分出右上叶支气管和中间支气管●左主支气管分出左上叶支气管和左下叶支气管●支气管的CT表现•平行：管状•垂直：环形•倾斜：卵（椭）圆形⏹右肺叶支气管和支气管肺段●右上叶支气管：起自右主支气管的外侧，距隆突约2cm ，长约1cm ，发出尖、后、前段支气管●中间支气管：位于右上叶支气管下方，长约3~4cm，然后分为中叶支气管和下叶支气管●中叶支气管：起自中间支气管前外侧壁，走行1~2cm ，分为中叶内、外段支气管●右下叶支气管：下叶背段支气管起自下叶支气管起始部的后面，几乎与中叶支气管起始部相对；然后经基底干发出内、前、外、后基底段⏹左肺叶支气管和支气管肺段●左上叶支气管：起自左主支气管的前外侧面，长约1cm ，分为两支，上支立即分为尖后段支和前段支；下支即舌支，类似右中叶支气管，向前下走行2~3cm 后分为上、下舌支●左下叶支气管分支命名及解剖几乎与右下叶相同，例外的是内前基底段由一支内前段支气管供应⏹支气管壁厚度和支气管、血管直径的显示明显受窗宽窗位的影响⏹常规肺窗对小结构直径和支气管壁厚度的高估，对支气管管腔直径低估⏹气管外直径大致与伴行的肺动脉外直径相等，⏹支气管内径与肺动脉的比值增加是CT诊断支气管扩张症的标准之一⏹细支气管（bronchiole）●管壁缺乏软骨，由结缔组织构成，其内含肺动脉分支•膜性细支气管：不发出肺泡•呼吸性细支气管：部分管壁发出肺泡●呼吸性细支气管近侧的膜性细支气管又称终末细支气管（terminal bronchiole），直径约0.6cm，发出2~3级呼吸性细支气管（直径约0.4mm）●细支气管管壁厚度＜0.1mm，正常情况下在胸片或CT上均不能显示出细支气管；但发生病变时，通过其靠近小叶中心的特征性位置，常能在HRCT上被辨认肺叶、肺段⏹叶间裂－斜裂●根据层厚和斜裂走行，在CT 上有三种表现：•透亮带：常规CT ，5~10mm•线影：薄层或高分辨CT ，●随扫描层面下移，斜裂逐渐前移⏹叶间裂－水平裂●水平裂与CT 层面近似平行，多表现为相对乏血管的透亮区，可为三角形或椭圆形⏹肺叶●右肺•在中间支气管以上层面（水平裂），斜裂前方为上叶，后方为下叶•在中间支气管以下层面（水平裂），斜裂前方为中叶，后方为下叶●左肺•斜裂前方为上叶，后方为下叶⏹肺段●与所属支气管同名；右肺有10个段，左肺有8个段●形态：尖端指向肺门的锥体状●CT 不能显示肺段之间的界限，只能根据肺段支气管和肺动脉走行定位肺小叶⏹初级肺小叶●一个肺泡管以远的肺组织●一个腺泡约含10个初级肺小叶⏹腺泡●一个终末细支气管以远的肺组织●一个次级肺小叶包含3~5个腺泡⏹次级肺小叶●呈多角形，边长约1~2.5cm●3~5个终末细支气管所属肺组织●具有纤维结缔组织间隔的最小肺组织●高分辨CT所观察的基本单位⏹次级肺小叶●小叶中心结构：小叶细支气管及与其伴行的小叶动脉●小叶间隔：包绕肺小叶的纤维结缔组织间隔，其内有淋巴管和肺小叶静脉，在肺外周区发育较好，在中心区发育较差●小叶实质：小叶中心结构与小叶间隔之间包含的终末细支气管以远的呼吸性细支气管、肺泡管、肺泡囊、肺泡等1.细支气管；2.终末细支气管；3.肺泡管；4.小叶动脉；5.小叶间隔；6.小叶静脉；7.淋巴管⏹HRCT分辨率限度为200~300μm⏹小叶中心细支气管壁厚度＜200μm⏹小叶中心肺动脉直径＞300μm，表现为小叶中心的逗点状或人字形阴影，可在距离胸膜1cm内看到⏹正常时只能在某些部位见到不完整的小叶间隔（近膈肌处、前外侧胸壁、肺尖）⏹肺泡壁厚度20~30μm，故小叶实质表现为无结构的低密度区肺实质密度⏹肺实质的衰减（影像密度）取决于肺内血液、气体、血管外液体和肺组织所占的相对比例⏹正常肺实质密度均匀，稍高于空气；但下垂部位比非下垂部位密度稍高，存在正常密度梯度，主要是受血流重力和肺膨胀的影响所致⏹肺血坠积效应：肺下垂部位纹理增粗、边缘模糊，在最大呼气末扫描更为明显明显肺动脉和肺静脉⏹主肺动脉●起自肺动脉瓣，在心包内向上、稍向左走行4~5cm ，分为两支•左肺动脉较短；右肺动脉较长⏹左肺动脉●在到达肺门前几乎与主肺动脉处于同一纵向位置，在肺门处左肺动脉呈弓形跨过左主支气管●直接延续为垂直走行的左叶间肺动脉，由此再直接发出至上、下叶的段支●左叶间肺动脉位于左上叶支气管的后外侧⏹右肺动脉●走行于升主动脉后，在上腔静脉后方、右主支气管前方分为上叶肺动脉和叶间肺动脉，叶间肺动脉进一步分出中、下叶各段肺动脉●右叶间肺动脉起始段走行水平，位于上腔静脉与中间支气管之间，然后急转向下、后，呈垂直方向进入主裂内，走行于中间支气管、下叶支气管的前外侧，然后分支，其中一或两支至右中叶，并常常以一单支（即基底干肺动脉）发出分支至下叶5 个肺段⏹肺动脉相关径线测量●在CT 上，肺动脉分支水平，主肺动脉直径正常上限为29mm●右中叶支气管起始水平右叶间肺动脉直径正常上限为17mm⏹分支情况●肺动脉亦在叶、段水平变异较少，亚段水平变异较多，但肺动脉系统与气道始终伴行并随其发出分支，直至呼吸性细支气管水平●除上述血管分支（“常规”分支）外，还有许多额外的肺动脉分支，直接进入肺实质，其数量上超过“常规”分支，在整个肺动脉树的各处均有发出，其中在外周区发出的最多⏹肺静脉●起自引流肺泡毛细血管和胸膜毛细血管网的小静脉，不与气道伴行●尽管有变异，但通常为两支上肺静脉和两支下肺静脉，前者引流中、上叶（右侧）或上叶（左侧）肺，后者引流下叶肺●与肺动脉系统一样，肺静脉在肺内走行过程中，也有许多额外的血管与之相连肺门⏹肺门的CT解剖●位于胸部中心，将肺与纵隔相连在一起的区域●肺门影主要由支气管、肺动脉和肺静脉构成，周围结缔组织和淋巴结对肺门影贡献较小●肺门淋巴结增大时，可导致肺门影增大（部分教科书将肺门的CT 解剖分解为五个层面进行分述，若将支气管、肺动脉和肺静脉的CT 解剖学习好，肺门的CT 解剖水到渠成）胸膜⏹胸膜腔由覆盖肺表面的脏层胸膜和覆盖胸壁、膈、纵隔表面的壁层胸膜围成，两者在肺门相移行⏹正常脏、壁层胸膜的总厚度约为0.2mm，因此肺、膈、纵隔表面的胸膜在常规CT图像上不能见到，但在HRCT上可以识别⏹HRCT上，在肋间隙处，相邻肋骨内缘之间，肺与胸壁之间正常可见到1~2mm厚的软组织密度线影，代表脏、壁层胸膜、正常胸膜液、胸内筋膜和最内肋间肌副裂⏹副裂●在解剖上，副裂的发生率远比一般估计的高，高达50 ％●在10 ％的胸部平片和20 ％的胸部常规CT 上能识别出副裂●副裂在发育程度上变异很大，从不到1cm 深度的表面裂隙，到一直延伸至肺门的完整裂●最常见的副裂是奇裂、下副裂和上副裂肺韧带⏹肺韧带由两层纵隔壁层胸膜构成，将下叶的内侧面系于邻近的纵隔和膈⏹当覆盖主支气管、肺动脉和肺静脉的纵隔壁层胸膜反折至肺表面移行为脏层胸膜时，形成肺韧带⏹左、右肺韧带的显示率分别为60％~70％和40％~60％，多仅显示一侧⏹表现多样，但常表现为纵隔表面的小山峰样或锥状突起，尖端呈线状延伸入肺内，延续为段间隔⏹肺韧带的存在和发育程度，可影响发生气胸、下叶肺不张和纵隔胸膜渗出性病变时的放射学表现纵隔分区⏹参照X线平片●前纵隔：心脏、大血管前方与胸骨后方●中纵隔：心脏、主动脉、气管●后纵隔：胸椎前及椎旁沟与食管前缘之间纵隔重要结构正常测量值⏹主动脉●升主动脉：3.6cm（范围2.4~4.7cm）●降主动脉：2.6cm（范围1.6~3.7cm）⏹心脏●横径：11.5~15.5cm●心胸比（与PA 位胸片类似）：≤0.5⏹淋巴结●短轴（轴位所示最短径线）正常上限：10mm胸腺⏹位于纵隔的前上部，成人一般从胸骨柄上缘向下延伸至第4肋软骨，其后缘与气管、主动脉弓及其分支、以及覆盖升主动脉和主肺动脉的心包相贴⏹传统胸片上，胸腺仅在婴儿和小儿可见，充盈前纵隔间隙的大部⏹在CT上测量胸腺大小，最可靠的方法是测量其厚度（一个腺叶的短轴或其横径）●<20 岁：1.8cm●>20 岁：1.3cmA.分别测量胸腺两叶。
