正常胸部CT解剖(肺窗和纵隔窗)

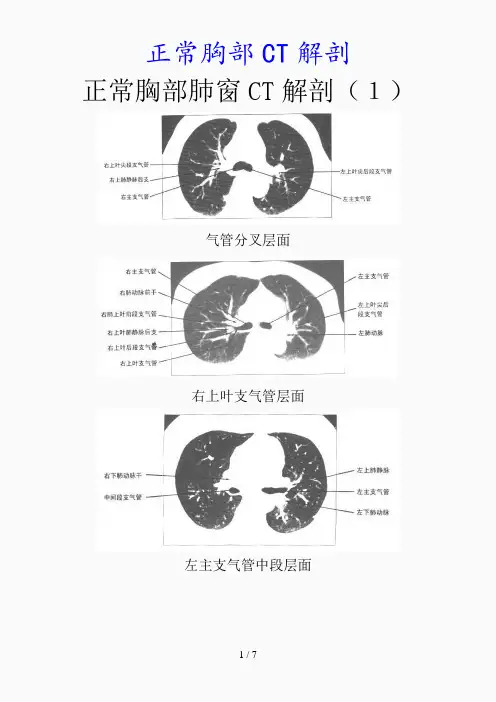

正常胸部肺窗CT解剖（1）
气管分叉层面
右上叶支气管层面
左主支气管中段层面
左上叶固有段与舌段支气管分叉层面
正常胸部肺窗CT 解剖（2）
右中叶支气管开口层面
显示双侧斜裂层面
显示各肺叶层面
t WTH
下肺层面
正常胸部纵隔窗CT解剖（1）
若議聽珀I*
/FSP.t/ilK
胸锁关节层面（平扫）
古技訣总胜
右亲址昶胜
.珂欄框休左丛世静肚肯置
Si头関融脉
孚因4
胸锁关节层面（增强）
主动脉弓上层面（平扫）左头料强㈱左帝忌动峠
右吳霸巒練
主动脉弓上层面（平扫）
左头欝静姑
左血总胡挣：
左抵合F站屏正常胸部纵隔窗CT解剖（2）
主动脉弓层面（平扫）
气管分叉层面（平扫）
肺动脉干与右肺动脉层面（平扫）
正常胸部纵隔窗CT解剖（3）
左心房层面（平扫）埠王动膀
气管分叉层面（增强）
t府静駅左肺二Ifr
辭
奇器林
右，心民
左匚尼
正常胸部纵隔窗CT 解剖（4）
疋心曙
占肺弋柞徘
右心聿
右'（.■耳
主动|衬冶:
左證状动册
片心耳左騎卜端詠
左心房层面（增强）
右瑩建岀
if
主石貼©
&'CS
砖+閒时
左、右心房层面（增强）
四腔心层面（平扫）
左心宿
心室层面（平扫）。

胸部正常横断面解剖

胸部正常CT横断面解剖
正常纵膈CT解剖
正常纵膈CT解剖
▪ 胸骨切迹或胸锁关节层面：三对血管排列在气管两侧，前外为锁骨下 V（1），靠后贴纵隔胸膜为锁骨下A（3），左右颈总A紧贴气管两旁。食管、甲状腺下极。
正常纵膈CT解剖
▪ 主A弓上（左头臂静脉）层面：五支血管：左头臂V水平走行，横过左颈总与无名A之前方，与右头臂V汇合为上腔 V。
正常纵膈CT解剖
▪ 左肺A层面：此为主肺 A窗之下界。左肺A，气管隆突，左右主支气管，左上肺V见于左肺 A后部之外侧，右上叶支气管起始部从右主支气管发出。
正常纵膈CT解剖
▪ 主肺A与右肺A层面：右肺A从主肺A发出向后、向右延伸，位于腔 V之后，中间段支气管之前。右肺A心包内部分正常直径：12~15mm，正常主肺动脉直径不应超过29mm 。
正常纵膈CT解剖
▪ 左心房层面：左房前为主A根部及右心耳，后为奇V、食管和降主A。 RV、RA。
正常纵膈CT解剖
▪ 四腔心层面：RA、RV、 LA、LV。右心在前，左心在后；心室在前，心房在后。右前、左后。
正常纵膈CT解剖
▪ 心室层面：LV、RV以室间隔分开，冠状V窦系心肌的主要V引流，位于右室之后面，下腔 V之内侧。
正常纵膈CT解剖
▪ 主A弓层面：主动脉弓自右前向左后斜行，头臂V，上腔V。
正常纵膈CT解剖
▪ 主肺A窗层面：内充脂肪，可含数个淋巴结，上界为主A弓下缘，下界为左侧肺A，前方为升主A，后方为气管。同一层面升主A总是大于降主A，两者之比： 2.2～1.1︰1。奇V弓通常位于此层面。
正常纵膈CT解剖
▪ 膈脚后层面：为后纵膈向下延伸，由膈脚所围绕。降主A、食管、奇 V、半奇V（↑）、膈肌脚（△）、膈角后间隙（▲）。

正常胸部纵隔窗CT解剖

气管分叉层面（增强）
正常胸部纵隔窗CT解剖
肺动脉干与右肺动脉层面（平扫）
正常胸部纵隔窗CT解剖
左心房层面（平扫）
正常胸部纵隔窗CT解剖
左心房层面（增强）
正常胸部纵隔窗CT解剖
左、右心房层面（增强）
正常胸部纵隔窗CT解剖
四腔心层面（平扫）
正常胸部纵隔窗CT解剖
心室层面（平扫）
正常胸部纵隔窗CT解剖
正常胸部纵隔窗CT解剖
正常胸部纵隔窗CT解剖
胸锁关节层面（平扫）
正常胸部纵隔窗CT解剖
胸锁关节层面（增强）
正常胸部纵隔窗CT解剖
主动脉弓上层面（平扫）
正常胸部纵隔窗CT解剖
主动脉弓上层面（平扫）
正常胸部纵隔窗CT解剖
主动脉弓层面（平扫）
正常胸部纵隔窗CT解剖
气管分叉层面（平扫）正源自胸部纵隔窗CT解剖感谢您的聆听！
正常胸部纵隔窗CT解剖

胸部正常CT断层解剖图片课件

胸部正常CT解剖
目录
概论纵隔窗的CT解剖肺窗的CT解剖
前言
肺、纵隔内部组织结构之间、正常结构与病变之间的密度差异
CT满意显示胸部正常结构和病灶的大体解剖，定位、定量准确，为定性分析提供形态学基础
有关胸部CT检查技术的几个问题
1、CT值与窗宽、窗位：肺窗和纵膈窗，双窗技术
2、层厚和层距：吸气末扫描，薄层/重叠扫描；减小部分容积效应、肺血坠积现象
What are the 3 yellow air-filled (black) struTchteusreesare the
highlighted here? (click to highlight)
Right lung apex
Trachea and
Esophagus.
This is contrast (white) being injected into the left subclavian vein.
Contrast filling the right ventricle
Can you find the pericardialnswer)
It is relatively easy to see because there is a fat layer around the heart and around the pericardium making the soft tissue more visible
观察每一层时，注意上下相邻层面，完整观察某一结构
二、主要层面和结构标志：与肺门相续的支气管、血管
1、右上叶支气管以上层面：两侧尖段支气管及其外侧的同名动脉
2、右上叶支气管层面：右主支气管，前、后段支气管，右PA上干；右上PV前干左上前段支气管

【每日一图】胸部正常CT解剖

【每日一图】胸部正常CT解剖胸部正常CT横断面增强扫描：肺窗气管分叉层面1.右肺上叶前段；2.上腔静脉；3.右肺上叶后段；4.右肺斜裂；5.左肺上叶前段；6.气管分叉；7.左肺上叶尖后段；8.左肺斜裂左右主支气管层面1.右主支气管；2.右侧肺门；3.右肺上叶前段支气管；4.右肺下叶背段；5.左主支气管；6.左肺上叶前段支气管；7.左肺上叶尖后段支气管；8.左肺下叶背段右中间段支气管层面1.胸骨；2.右肺上叶；3.右中间段支气管；4.右肺叶间裂；5.右肺下叶背段；6.左肺下叶支气管；7.左肺上叶前段；8.左肺上叶尖后段支气管；9.左肺斜裂；10.左肺下叶背段左右支气管基底干层面1.右肺上叶前段；2.右肺中叶内侧段支气管3. 右肺中叶外侧段支气管；4.右肺下叶支气管基底干；5.右肺下叶背段；6.左肺上叶前段；7.左肺上叶上舌段；8.左上肺静脉；9.左肺下叶背段右下肺静脉层面1.右肺中叶；2.右上肺静脉；3.右下肺静脉；4.左肺上叶舌段；5.左下肺前内基底段支气管；6.左下肺后基底干支气管；7.左下肺静脉各基底段支气管层面1.右肺中叶内侧段；2.右肺中叶外侧段；3.右肺下叶前基底段；4.右肺下叶基底干；5.右肺下叶后基底段；6.左肺舌段；7.左肺下叶内、前基底段支气管；8.左肺下叶外侧基底段支气管；9.左肺下叶后基底段支气管资料来源：《医学影像学读片诊断图谱——胸部分册》主编邹煜高莉。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

12
肺动脉干与右肺动脉层面
13
左心房层面
14
左心房层面
15
左右心房层面
16
四腔心层面
17
心室层面
18
正常胸部肺窗CT解剖
气管分叉层面右上叶支气管层面左主支气管中段层面左上叶固有段与舌段支气管分叉层面右中叶支气管开口层面显示双侧斜裂层面显示各肺叶层面下肺层面
19
气管支气管解剖
• 右肺下叶:S6：背段
S7：内基底段
S8：前基底段 S9：外基底段
S10：后基底段
• 左肺上叶: S1+2：尖后段 S3：前段 S4：舌叶上段 S5：舌叶下段
• 左肺下叶:S6：背段 S7+8：前内基底段
S9：外基底段 S10：后基底
31
胸锁关节层面
32
主动脉弓层面
33
肺动脉干与右肺动脉层面
34
左、右心房层面
ቤተ መጻሕፍቲ ባይዱ35
心室层面
36
20
• 右肺上叶 S1：尖段 S2：后段 S3：前段
• 右肺中叶: S4：外段
S5：内段
• 右肺下叶:S6：背段
S7：内基底段
S8：前基底段 S9：外基底段
S10：后基底段
• 左肺上叶: S1+2：尖后段 S3：前段 S4：舌叶上段 S5：舌叶下段
• 左肺下叶:S6：背段 S7+8：前内基底段
S9：外基底段 S10：后基底
如何看正常胸部CT
1
正常胸部纵隔窗CT解剖
胸锁关节层面主动脉弓上层面主动脉弓层面气管分叉层面肺动脉干与右肺动脉层面左心房层面左、右心房层面四腔心层面心室层面
2
3
4
5
6
胸锁关节层面
7
胸锁关节层面
8
主动脉弓上层面
9
主动脉弓层面
10
气管分叉层面
11
气管分叉层面
21
气管分叉层面
22
右上叶支气管层面
23
左主支气管中段层面
24
右中叶支气管开口层面
25
左上叶固有段与舌段支气管分叉层面
26
显示双侧斜裂层面
27
显示各肺叶层面
28
下肺层面
29
正常胸部CT肺段划分
30
• 右肺上叶 S1：尖段 S2：后段 S3：前段
• 右肺中叶: S4：外段
S5：内段

正常胸部CT解剖
