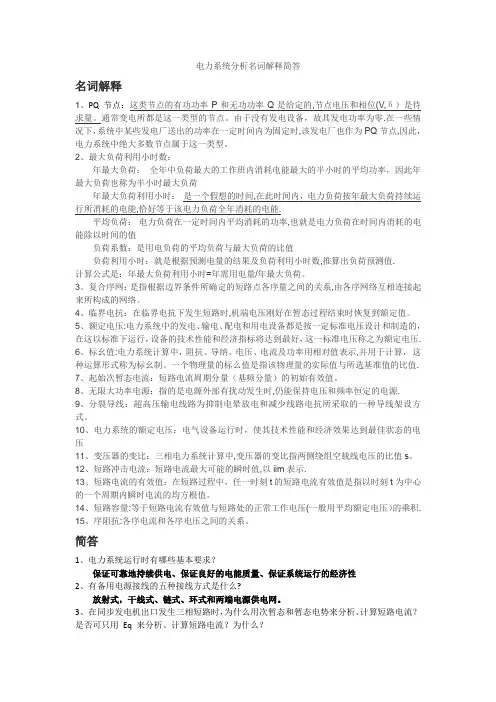

电力系统分析名词解释简答名词解释1、PQ 节点：这类节点的有功功率P和无功功率Q是给定的,节点电压和相位(V,δ）是待求量。
通常变电所都是这一类型的节点。
由于没有发电设备，故其发电功率为零.在一些情况下，系统中某些发电厂送出的功率在一定时间内为固定时,该发电厂也作为PQ节点,因此，电力系统中绝大多数节点属于这一类型。
2、最大负荷利用小时数：年最大负荷：全年中负荷最大的工作班内消耗电能最大的半小时的平均功率，因此年最大负荷也称为半小时最大负荷年最大负荷利用小时：是一个假想的时间,在此时间内，电力负荷按年最大负荷持续运行所消耗的电能,恰好等于该电力负荷全年消耗的电能.平均负荷：电力负荷在一定时间内平均消耗的功率,也就是电力负荷在时间内消耗的电能除以时间的值负荷系数：是用电负荷的平均负荷与最大负荷的比值负荷利用小时：就是根据预测电量的结果及负荷利用小时数,推算出负荷预测值.计算公式是：年最大负荷利用小时=年需用电量/年最大负荷。
3、复合序网：是指根据边界条件所确定的短路点各序量之间的关系,由各序网络互相连接起来所构成的网络。
4、临界电抗：在临界电抗下发生短路时,机端电压刚好在暂态过程结束时恢复到额定值。
5、额定电压:电力系统中的发电、输电、配电和用电设备都是按一定标准电压设计和制造的，在这以标准下运行，设备的技术性能和经济指标将达到最好，这一标准电压称之为额定电压.6、标幺值:电力系统计算中，阻抗、导纳、电压、电流及功率用相对值表示,并用于计算，这种运算形式称为标幺制。
一个物理量的标么值是指该物理量的实际值与所选基准值的比值.7、起始次暂态电流：短路电流周期分量（基频分量）的初始有效值。
8、无限大功率电源：指的是电源外部有扰动发生时,仍能保持电压和频率恒定的电源.9、分裂导线：超高压输电线路为抑制电晕放电和减少线路电抗所采取的一种导线架设方式。
10、电力系统的额定电压：电气设备运行时，使其技术性能和经济效果达到最佳状态的电压11、变压器的变比：三相电力系统计算中,变压器的变比指两侧绕组空载线电压的比值s。

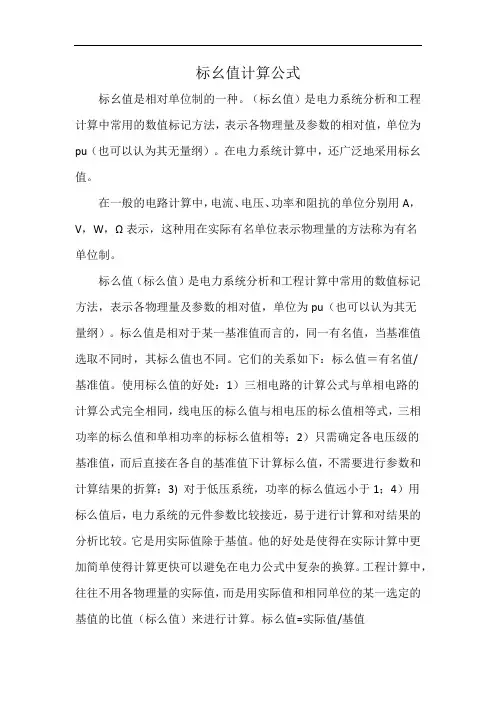

标幺值计算公式
标幺值是相对单位制的一种。
（标幺值）是电力系统分析和工程计算中常用的数值标记方法，表示各物理量及参数的相对值，单位为pu（也可以认为其无量纲）。
在电力系统计算中，还广泛地采用标幺值。
在一般的电路计算中，电流、电压、功率和阻抗的单位分别用A，V，W，Ω表示，这种用在实际有名单位表示物理量的方法称为有名
单位制。
标么值（标么值）是电力系统分析和工程计算中常用的数值标记方法，表示各物理量及参数的相对值，单位为pu（也可以认为其无
量纲）。
标么值是相对于某一基准值而言的，同一有名值，当基准值选取不同时，其标么值也不同。
它们的关系如下：标么值＝有名值/
基准值。
使用标么值的好处：1）三相电路的计算公式与单相电路的
计算公式完全相同，线电压的标么值与相电压的标么值相等式，三相功率的标么值和单相功率的标标么值相等；2）只需确定各电压级的
基准值，而后直接在各自的基准值下计算标么值，不需要进行参数和计算结果的折算；3) 对于低压系统，功率的标么值远小于1；4）用标么值后，电力系统的元件参数比较接近，易于进行计算和对结果的分析比较。
它是用实际值除于基值。
他的好处是使得在实际计算中更加简单使得计算更快可以避免在电力公式中复杂的换算。
工程计算中，往往不用各物理量的实际值，而是用实际值和相同单位的某一选定的基值的比值（标么值）来进行计算。
标么值=实际值/基值
标么值是个相对值，没有单位。
银川能源学院课程设计课程名称：电力系统分析设计题目：电力系统各元件标幺值的应用及简化电路设计学院：电力学院专业：电气工程及其自动化班级：电气1301班姓名：刘玥学号：1310240032成绩：______________________________指导教师：李莉、李静日期：2015年12月7号—2015年12月18号摘要在电力系统计算中习惯采用标幺制，一个物理量的标幺值是指该物理量的实际值与所选基准值的比值。
在组成电力系统的等值电路时，各元件的参数应按全网统一选定的基准值进行标幺值的换算。
如发电机,变压器,电抗器等的阻抗参数,是以自身的额定容量和额定电压为基准值得标幺值换算为统一基准值下的标幺值。
在这个设计中，先把各元件参数的标幺值计算出来，再通过制订各序网络。
关键词：标幺值等值电路各序网络摘要 (2)<<电力系统各元件标幺值的应用及简化电路设计>> (4)一：基础资料 (4)1.1发电机的参数和等值电路 (4)1.2电力线路的参数和等值电路 (5)1.2.1电力线路单位长度的参数 (5)2.1电力系统的等值网络 (6)2.1.1用有名值表示的等值网络 (6)2.1.2用标幺值表示的等值网络 (7)二：设计任务 (10)结论 (14)总结与体会 (15)致谢 (16)参考文献 (17)课程设计成绩的考核 (18)1001002*0⨯=⨯=US x x xNN GG G sU xx NNG G 2100∙=)(X I U E E G G j G G G∙∙∙∙+=电力系统分析课程设计<<电力系统各元件标幺值的应用及简化电路设计>>一：基础资料1.1发电机的参数和等值电路一般情况下，发电机厂家提供参数为：，，，及电抗百分值，由此，可确定发电机的电抗。
按百分值定义有)(X I U E E G G j G G G ∙∙∙∙+=因此求出电抗以后，就可求电势， 并绘制等值电路图，如图2-1所示。
Chapter 一1-1、电力系统和电力网的含义是什么？答：电力系统指生产、变换、输送、分配电能的设备如发电机、变压器、输配电线路等，使用电能的设备如电动机、电炉、电灯等，以及测量、保护、控制装置乃至能量管理系统所组成的统一整体。
一般电力系统就是由发电设备、输电设备、配电设备及用电设备所组成的统一体。
电力系统中，由各种电压等级的电力线路及升降压变压器等变换、输送、分配电能设备所组成的部分称电力网络。
1-2、电力系统接线图分为哪两种？有什么区别？答：电力系统接线图分为地理接线图和电气接线图。
地理接线图是按比例显示该系统中各发电厂和变电所的相对地理位置，反映各条电力线路按一定比例的路径，以及它们相互间的联络。
因此，由地理接线图可获得对该系统的宏观印象。
但由于地理接线图上难以表示各主要电机、电器之间的联系，对该系统的进一步了解。
还需阅读其电气接线图。
电气接线图主要显示系统中发电机、变压器、母线、断路器、电力线路等主要电力元件之间的电气接线。
但电气接线图上难以反映各发电厂、变电所的相对位置，所以阅读电气接线图时，又常需参考地理接线图。
1-3、对电力系统运行的基本要求是什么？答：对电力系统运行通常有如下三点基本要求:1）保证可靠地持续供电；2）保证良好的电能质量；3）保证系统运行的经济性。
1-4、电力系统的额定电压是如何确定的？系统各元件的额定电压是多少？什么叫电力线路的平均额定电压？答：各部分电压等级之所以不同，是因三相功率S 和线电压U、线电流I 之间的关系为UI。
当输送功率一定时，输电电压愈高，电流愈小，导线等截流部分的截面积愈小，投资愈小；但电压愈高，对绝缘的要求愈高，杆塔、变压器、断路器等绝缘的投资也愈大。
综合考虑这些因素，对应于一定的输送功率和输送距离应有一个最合理的线路电压。
但从设备制造角度考虑，为保证生产的系列性，又不应任意确定线路电压。
另外，规定的标准电压等级过多也不利于电力工业的发展。

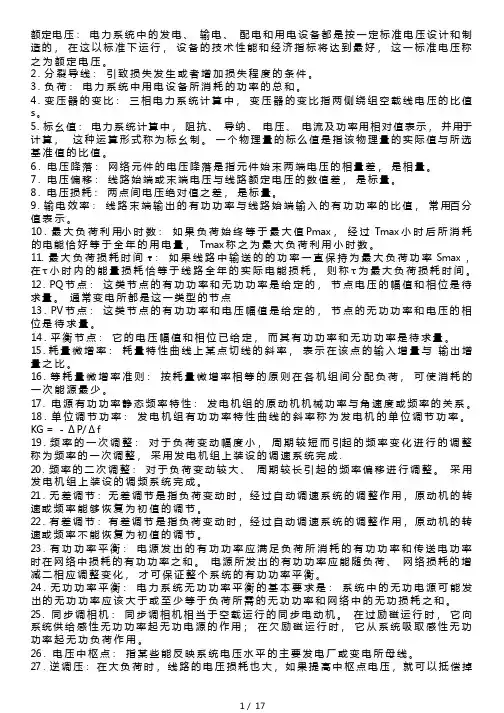

额定电压：电力系统中的发电、输电、配电和用电设备都是按一定标准电压设计和制造的，在这以标准下运行，设备的技术性能和经济指标将达到最好，这一标准电压称之为额定电压。
2 . 分裂导线：引致损失发生或者增加损失程度的条件。
3 . 负荷：电力系统中用电设备所消耗的功率的总和。
4 . 变压器的变比：三相电力系统计算中，变压器的变比指两侧绕组空载线电压的比值s 。
5 . 标幺值：电力系统计算中，阻抗、导纳、电压、电流及功率用相对值表示，并用于计算，这种运算形式称为标幺制。
一个物理量的标么值是指该物理量的实际值与所选基准值的比值。
6 . 电压降落：网络元件的电压降落是指元件始末两端电压的相量差，是相量。
7 . 电压偏移：线路始端或末端电压与线路额定电压的数值差，是标量。
8 . 电压损耗：两点间电压绝对值之差，是标量。
9 . 输电效率：线路末端输出的有功功率与线路始端输入的有功功率的比值，常用百分值表示。
10 . 最大负荷利用小时数：如果负荷始终等于最大值 Pmax，经过 Tmax 小时后所消耗的电能恰好等于全年的用电量， Tmax 称之为最大负荷利用小时数。
11. 最大负荷损耗时间τ：如果线路中输送的的功率一直保持为最大负荷功率 Smax ，在τ 小时内的能量损耗恰等于线路全年的实际电能损耗，则称τ 为最大负荷损耗时间。
12 . PQ 节点：这类节点的有功功率和无功功率是给定的，节点电压的幅值和相位是待求量。
通常变电所都是这一类型的节点13 . PV 节点：这类节点的有功功率和电压幅值是给定的，节点的无功功率和电压的相位是待求量。
14 . 平衡节点：它的电压幅值和相位已给定，而其有功功率和无功功率是待求量。
15 . 耗量微增率：耗量特性曲线上某点切线的斜率，表示在该点的输入增量与输出增量之比。
16 . 等耗量微增率准则：按耗量微增率相等的原则在各机组间分配负荷，可使消耗的一次能源最少。
17 . 电源有功功率静态频率特性：发电机组的原动机机械功率与角速度或频率的关系。
电纳标幺值计算公式
（最新版）
目录
1.电纳标幺值的定义
2.电纳标幺值的计算公式
3.计算电纳标幺值的步骤
4.电纳标幺值的应用
正文
1.电纳标幺值的定义
电纳标幺值是电力系统中一种用于描述电气设备或电路的电气特性
的参数，它是实际电纳与基准电纳之比，通常用符号“ε”表示。
电纳标幺值可以用来衡量电气设备的性能，以及电气设备在不同工况下的性能变化。
2.电纳标幺值的计算公式
电纳标幺值的计算公式为：
ε = N / N_base
其中，N 是实际电纳，N_base 是基准电纳。
实际电纳可以通过测量得到，而基准电纳则是一种标准，通常由电力系统的设计者或工程师确定。
3.计算电纳标幺值的步骤
计算电纳标幺值的步骤如下：
1) 测量实际电纳：通过电气测试设备，如电桥或阻抗分析仪等，可以测量得到电气设备的实际电纳。
2) 确定基准电纳：基准电纳通常由电力系统的设计者或工程师根据电气设备的特性和工作条件确定。
3) 计算电纳标幺值：将实际电纳除以基准电纳，即可得到电纳标幺值。
4.电纳标幺值的应用
电纳标幺值可以用于评估电气设备的性能，以及电气设备在不同工况下的性能变化。
它可以用来比较不同电气设备的性能，也可以用来分析电气设备在不同工作条件下的性能变化。
【最新整理，下载后即可编辑】第七章短路电流计算Short Circuit Current Calculation§7-1 概述General Description一、短路的原因、类型及后果The cause, type and sequence of short circuit1、短路：是指一切不正常的相与相之间或相与地（对于中性点接地的系统）发生通路的情况。
2、短路的原因：⑴元件损坏如绝缘材料的自然老化，设计、安装及维护不良等所造成的设备缺陷发展成短路.⑵气象条件恶化如雷击造成的闪络放电或避雷器动作；大风造成架空线断线或导线覆冰引起电杆倒塌等.⑶违规操作如运行人员带负荷拉刀闸；线路或设备检修后未拆除接地线就加电压.⑷其他原因如挖沟损伤电缆,鸟兽跨接在裸露的载流部分等.3、三相系统中短路的类型：⑴基本形式: )3(k—三相短路；)2(k—两相短路；)1(k—单相接地短路；)1,1(k—两相接地短路；⑵对称短路：短路后，各相电流、电压仍对称,如三相短路；不对称短路：短路后，各相电流、电压不对称;如两相短路、单相短路和两相接地短路.注:单相短路占绝大多数；三相短路的机会较少,但后果较严重。
4、短路的危害后果随着短路类型、发生地点和持续时间的不同，短路的后果可能只破坏局部地区的正常供电，也可能威胁整个系统的安全运行。
短路的危险后果一般有以下几个方面。
（1）电动力效应短路点附近支路中出现比正常值大许多倍的电流，在导体间产生很大的机械应力，可能使导体和它们的支架遭到破坏。
（2） 发热短路电流使设备发热增加，短路持续时间较长时，设备可能过热以致损坏。
（3） 故障点往往有电弧产生，可能烧坏故障元件，也可能殃及周围设备.（4） 电压大幅下降，对用户影响很大.（5） 如果短路发生地点离电源不远而又持续时间较长，则可能使并列运行的发电厂失去同步，破坏系统的稳定，造成大片停电。
这是短路故障的最严重后果。
什么叫标幺值和有名值?采用标幺值进行电力系统计算有什么优
时间:2010-04-23 16:48来源:作者:点击:490次
48、什么叫标幺值和有名值?采用标幺值进行电力系统计算有什么优点?采用标幺值计算时基值体系如何选取?
答:有名值是电力系统各物理量及参数的带量纲的数值。
标幺值是各物理量及参数的相对值,是不带量纲的数值。
标幺值是相对某一基值而言的,同一有名值,当基值选取不一样时,其标幺值也不一样,它们的关系如下:标么值＝有名值/基值。
电力系统由许多发电机、变压器、线路、负荷等元件组成,它们分别接入不同电压等级的网络中,当用有名值进行潮流及短路计算时,各元件接入点的物理量及参数必须折算成计算点的有名值进行计算,很不方便,也不便于对计算结果进行分析。
采用标幺值进行计算时,则不论各元件及计算点位于哪一电压等级的网络中,均可将它们的物理量与参数标幺值直接用来计算。
计算结果也可直接进行分析。
当某些变压器的变比不是标准值时,只须对变压器等值电路参数进行修正,不影响计算结果按基值体系的基值电压传递到各电压等级进行有名值的换算。
基值体系中只有两个独立的基值量,一个为基值功率,一般取容易记忆及换算的数值,如取100MW、1000MW等,或取该计算网络中某一些发电元件的额定功率。
另一个为基值电压,取各级电压的标称值。
标称值可以是额定值的1.0、1.05或1.10倍。
如取500/330/220/110kV或525/346.5/231/115.5kV或
550/363/242/121kV,其它基值量(电流、阻抗等)可由以上两个基值量算出。
(责任编辑：admin)。
Chapter 一1-1、电力系统和电力网的含义是什么？答：电力系统指生产、变换、输送、分配电能的设备如发电机、变压器、输配电线路等，使用电能的设备如电动机、电炉、电灯等，以及测量、保护、控制装置乃至能量管理系统所组成的统一整体。
一般电力系统就是由发电设备、输电设备、配电设备及用电设备所组成的统一体。
电力系统中，由各种电压等级的电力线路及升降压变压器等变换、输送、分配电能设备所组成的部分称电力网络。
1-2、电力系统接线图分为哪两种？有什么区别？答：电力系统接线图分为地理接线图和电气接线图。
地理接线图是按比例显示该系统中各发电厂和变电所的相对地理位置，反映各条电力线路按一定比例的路径，以及它们相互间的联络。
因此，由地理接线图可获得对该系统的宏观印象。
但由于地理接线图上难以表示各主要电机、电器之间的联系，对该系统的进一步了解。
还需阅读其电气接线图。
电气接线图主要显示系统中发电机、变压器、母线、断路器、电力线路等主要电力元件之间的电气接线。
但电气接线图上难以反映各发电厂、变电所的相对位置，所以阅读电气接线图时，又常需参考地理接线图。
1-3、对电力系统运行的基本要求是什么？答：对电力系统运行通常有如下三点基本要求:1）保证可靠地持续供电；2）保证良好的电能质量；3）保证系统运行的经济性。
1-4、电力系统的额定电压是如何确定的？系统各元件的额定电压是多少？什么叫电力线路的平均额定电压？答：各部分电压等级之所以不同，是因三相功率 S 和线电压 U、线电流 I 之间的关系为S= 3 UI。
当输送功率一定时，输电电压愈高，电流愈小，导线等截流部分的截面积愈小，投资愈小；但电压愈高，对绝缘的要求愈高，杆塔、变压器、断路器等绝缘的投资也愈大。
综合考虑这些因素，对应于一定的输送功率和输送距离应有一个最合理的线路电压。
但从设备制造角度考虑，为保证生产的系列性，又不应任意确定线路电压。
另外，规定的标准电压等级过多也不利于电力工业的发展。
第一章电力系统的基本概念1．思考题、习题1-1．电力网、电力系统和动力系统的定义是什么答：由变压器、电力线路等变换、输送、分配电能设备所组成的网络称为电力网。
把生产、输送、分配和消费电能的各种电气设备连接在一起组成的整体称为电力系统。
发电厂的动力部分和电力系统合在一起称为动力系统。
1-2．对电力系统运行的基本要求是什么答：（1）保证可靠地的持续供电（2）保证良好的电能质量（3）保证系统运行的经济性。
（4）环保性。
1-3．何为电力系统的中性点其运行方式如何它们有什么特点我国电力系统中性点运行情况如何答：星型连接的变压器或发电机的中性点就是电力系统的中性点。
中性点的运行方式有直接接地和不接地以及中性点经消弧线圈接地。
直接接地供电可靠性低。
系统中一相接地，接地相电流很大，必须迅速切除接地相甚至三相。
不接地供电可靠性高，对绝缘水平的要求也高。
系统中一相接地时，接地相电流不大，但非接地相对地电压升高为线电压。
我国110kV及以上的系统中性点直接接地，60kV及以下系统中性点不接地。
1-4．中性点不接地的电力系统发生单相接地故障时，各相对地电压有什么变化单相接地电流的性质如何怎样计算中性点不接地的电力系统发生单相接地故障时，接地相电压为0倍，即升高为线电压。
单项接地电流为容性。
接地相的对地电容电流应为其它两非接地相电容电流之和，倍非接地相对地电容电流，也就等于正常运行时一相对地电容电流的3倍。
（可画向量图来解释）1-5．消弧线圈的工作原理是什么补偿方式有哪些电力系统一般采用哪种补偿方式为什么消弧线圈就是电抗线圈。
中性点不接地系统中一相接地时，接地点的接地相电流属容性电流，通过装消弧线圈，接地点的接地相电流中增加了一个感性分量，它和容性电流分量相抵消，减小接地点的电流。
使电弧易于熄灭，提高了供电可靠性。
补偿方式有欠补偿和过补偿，欠补偿就是感性电流小于容性电流的补偿方式，过补偿就是感性电流大于容性电流的补偿方式。
