长安大学2013－2014学年第二学期试题（ A ）卷课程名称电力系统分析理论考试日期2014年6月12日共题学生姓名学院电控学院班级学号一、填空题（每题1分，共10分）1．降压变压器高压侧的主分接头电压为220kv，若选择＋2×2.5%的分接头，则该分接头电压为231KV。
2．电力系统中性点有效接地方式指的是中性点直接接地。
3．输电线路的电气参数包括电抗、电导、电纳和电阻。
4．输电线路的电压偏移是指线路始端或末端母线的实际运行电压与线路额定电压的数值差。
5．电力系统的潮流分布一般是用各节点的电压和功率表示。
6．调整发电机组输出的有功功率用来调整电力系统运行的频率。
7．复合故障一般是指某一时刻在电力系统二个及以上地方发生故障。
8．用对称分量法计算不对称故障，当三相阻抗完全对称时，则其序阻抗矩阵Zsc的非对角元素为零。
9．系统中发生单相接地短路时故障点短路电流的大小是零序电流的 3 倍。
10．减小输出电元件的电抗将提高（改善）系统的静态稳定性。
二、选择题（每题1分，共10分）1.组成电力系统的几种主要元件是： BA 电源、电阻、电感、电容B 发电机、变压器、线路、负荷C 发电厂、变电所、变压器、线路D 发电机、变压器、线路、开关2.对电力系统运行的基本要求是： CA 在优质前提下，保证安全，力求经济；B 在经济前提下，保证安全，力求优质；C 在安全前提下，保证质量，力求经济；D 在安全前提下，力求经济，保证质量。
3．同步发电机的转速和系统频率之间是否有严格的关系 BA.否B.是C.不一定D.根据发电机的形式定4．三绕组变压器的结构、通常将高压绕组放在 CA.内层B.中间层C.外层D.独立设置第 1页 (共 2页)5．在同一时间内，电力网的电能损耗与供电量之比的百分值称为 BA.负载率B.网损率C.供电率D.厂用电率6．电力系统的频率主要决定于 BA.无功功率的平衡B.有功功率的平衡C.电压质量D.电流的大小7．关于顺调压电压调整方式的描述，错误的是（ B ）A.高峰负荷时允许中枢点电压略低B.低谷负荷时允许中枢点电压略低C.适用于用户对电压要求不高的场合D.适用于供电线路不长的场合8．通过改变变压器变比，实质上（ C ）A.改变了电压损耗的数值B.改变了负荷变化时次级电压的变化幅度C.改变了电力网的无功功率分布D.增加了整个电力系统的无功功率容量9.相同截面的导线，使用的电压等级越高，其电阻 AA 一样B 越大C 越小D 都不对10.在变压器的等值电路中，其导纳是 BA GT+jBTB GT-jBTC -GT+jBTD -GT-jBT三、简答题（每题3分，共30分）1．电力变压器的主要作用是什么？答：电力变压器的主要作用是升高或降低电压，另外还起到将不同电压等级电网相联系的作用。
机电控制工程基础综合练习解析（2014-1）一、填空1. 自动控制就是 没有 人直接参与的情况下， 使生产过程的输出量按照给定的规律运行或变化 。
2．系统的稳定性取决于 系统闭环极点的分布 。
3. 所谓反馈控制系统就是的系统的输出 全部或部分 地返回到输入端。
4. 给定量的变化规律是事先不能确定的，而输出量能够准确、迅速的复现给定量，这样的系统称之为随动系统 。
5. 在 零初始条件 下，输出量的拉氏变换与输入量的拉氏变换之比称为线性系统（或元件）的 传递函数 。
6. 单位积分环节的传递函数为 1/s 。
7．一阶系统11+Ts ，则其时间常数为 T 。
8．系统传递函数为W(s)，输入为单位阶跃函数时，输出拉氏变换Y (s)为s s W )( 。
9．单位负反馈系统开环传函为)1(9)(+=s s s G ，系统的阻尼比ξ=0.167、无阻尼自振荡角频率ωn 为 3 ，调节时间ts （5％）为 6 秒。
10．反馈信号(或称反馈)：从系统(或元件)输出端取出信号，经过变换后加到系统(或元件)输入端，这就是反馈信号。
当它与输入信号符号相同，即反馈结果有利于加强输入信号的作用时叫 正反馈 。
反之，符号相反抵消输入信号作用时叫 负反馈 。
11．Ⅰ型系统 不能 无静差地跟踪单位斜坡输入信号。
12. 某环节的传递函数为2s ，则它的幅频特性的数学表达式是 ，相频特性的数学表达式是 。
2ω；90o13.单位反馈系统的开环传递函数为)3)(2()(*++=s s s K s G ，根轨迹的分支数为 3 。
14. 负反馈结构的系统，其前向通道上的传递函数为G(s)，反馈通道的传递函数为H(s)，则该系统的开环传递函数为 ，闭环传递函数为 。
G(s)H(s)，)()(1)(s H s G s G + 15. 函数f(t)=2t 的拉氏变换为 。
22s 16．单位负反馈结构的系统，其开环传递函数为)2(+s s K 则该系统为 型系统，根轨迹分支数为 。

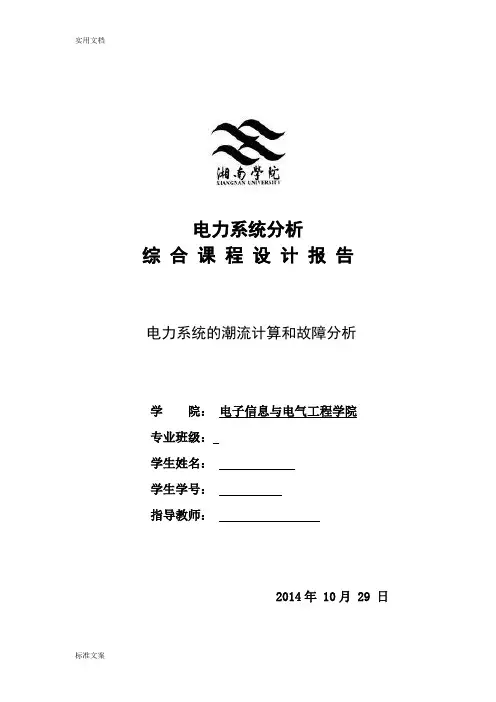

电力系统分析综合课程设计报告电力系统的潮流计算和故障分析学院：电子信息与电气工程学院专业班级：学生姓名：学生学号：指导教师：2014年 10月 29 日目录一、设计目的 (1)二、设计要求和设计指标 (1)2.1设计要求 (1)2.2设计指标 (2)2.2.1网络参数及运行参数计算 (2)2.2.2各元件参数归算后的标么值： (2)2.2.3 运算参数的计算结果： (2)三、设计内容 (2)3.1电力系统潮流计算和故障分析的原理 (2)3.1.1电力系统潮流计算的原理 (2)3.1.2 电力系统故障分析的原理 (3)3.2潮流计算与分析 (4)3.2.1潮流计算 (4)3.2.2计算结果分析 (8)3.2.3暂态稳定定性分析 (8)3.2.4暂态稳定定量分析 (11)3.3运行结果与分析 (16)3.3.1构建系统仿真模型 (16)3.3.2设置各模块参数 (17)3.3.3仿真结果与分析 (21)四、本设计改进建议 (22)五、心得总结 (22)六、主要参考文献 (23)一、设计目的学会使用电力系统分析软件。
通过电力系统分析软件对电力系统的运行进行实例分析，加深和巩固课堂教学内容。
根据所给的电力系统，绘制短路电流计算程序，通过计算机进行调试，最后成一个切实可行的电力系统计算应用程序，通过自己设计电力系统计算程序不仅可以加深学生对短路计算的理解，还可以锻炼学生的计算机实际应用能力。
熟悉电力系统分析综合这门课程，复习电力系统潮流计算和故障分析的方法。
了解Simulink 在进行潮流、故障分析时电力系统各元件所用的不同的数学模型并在进行不同的计算时加以正确选用。
学会用Simulink ，通过图形编辑建模，并对特定网络进行计算分析。
二、设计要求和设计指标2.1设计要求系统的暂态稳定性是系统受到大干扰后如短路等，系统能否恢复到同步运行状态。
图1为一单机无穷大系统，分析在f 点发生短路故障，通过线路两侧开关同时断开切除线路后，分析系统的暂态稳定性。

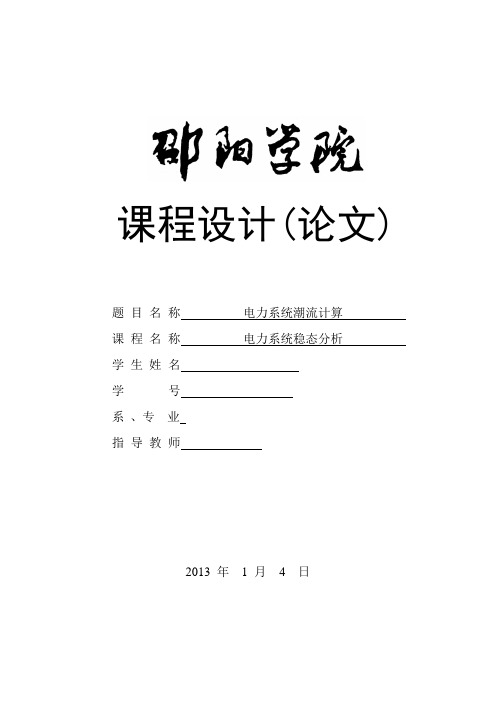

课程设计(论文)题目名称电力系统潮流计算课程名称电力系统稳态分析学生姓名学号系、专业指导教师2013 年 1 月 4 日邵阳学院课程设计（论文）任务书年级专业11电气工程及其自动化学生姓名学号题目名称潮流计算课程设计设计时间2013.12.21—2014.1.4课程名称电力系统稳态分析课程编号121202306 设计地点综合仿真实验室一、课程设计（论文）目的1.掌握电力系统潮流计算的基本原理；2.掌握并能熟练运用PSCAD/MATLAB 仿真软件；3.采用PSCAD/MATLAB软件，做出系统接线图的潮流计算仿真结果。
二、已知技术参数和条件在电力系统潮流计算中，基准功率一般选取SB =100MVA，基准电压等于各级平均额定电压。
Z78=0.0085+j0.072表示节点7、8之间支路阻抗的标幺值，y =j0.0745表示该支路1/2对地电容容纳，输电线路一般采用“π”型等值电路。
发电机参数：G1：247.5MV A，16.5kV，功率因数1，水轮机组（Salient-Pole）。
G2：192MV A，18kV，功率因数0.85，汽轮机组（Round-Rotor）。
G3：128MV A，13.8kV，功率因数0.85，汽轮机组（Round-Rotor）变压器T1：16.5/230kV，XT=0.0576；T2：18/230kV，XT=0.0625；T3：13.8/230kV，XT=0.0586 。
二、任务和要求任务1.掌握电力系统潮流计算的基本原理；2.掌握并能熟练运用PSCAD/MATLAB仿真软件；3.采用PSCAD/MATLAB仿真软件，做出系统接线图的潮流计算仿真结果。
要求：1.熟悉PSCAD/MATLAB仿真软件；2.编写潮流计算流程图；3.建立系统接线的仿真过程；4.得出仿真结果。
注：1．此表由指导教师填写，经系、教研室审批，指导教师、学生签字后生效；2．此表1式3份，学生、指导教师、教研室各1份。

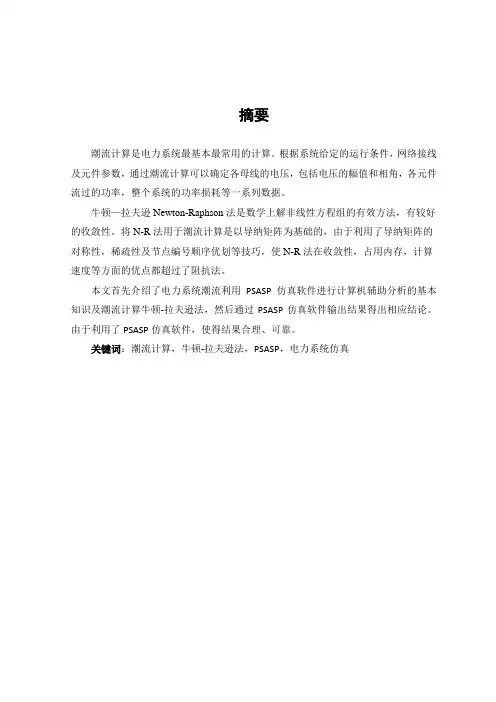

摘要潮流计算是电力系统最基本最常用的计算。
根据系统给定的运行条件，网络接线及元件参数，通过潮流计算可以确定各母线的电压，包括电压的幅值和相角，各元件流过的功率，整个系统的功率损耗等一系列数据。
牛顿—拉夫逊Newton-Raphson法是数学上解非线性方程组的有效方法，有较好的收敛性。
将N-R法用于潮流计算是以导纳矩阵为基础的，由于利用了导纳矩阵的对称性，稀疏性及节点编号顺序优划等技巧，使N-R法在收敛性，占用内存，计算速度等方面的优点都超过了阻抗法。
本文首先介绍了电力系统潮流利用PSASP仿真软件进行计算机辅助分析的基本知识及潮流计算牛顿-拉夫逊法，然后通过PSASP仿真软件输出结果得出相应结论。
由于利用了PSASP仿真软件，使得结果合理、可靠。
关键词：潮流计算，牛顿-拉夫逊法，PSASP，电力系统仿真目录1 绪论 (1)1.1 电力系统潮流分析计算的意义和目的 (1)1.2 课程设计要求 (1)2牛顿拉夫逊潮流计算简介 (4)3 PSASP软件简介 (7)4仿真结果及报表输出 (8)4.1 线路图仿真结果 (8)4.2 潮流分析报表输出结果 (9)5结论 (12)参考文献 (13)1 绪论1.1电力系统潮流分析计算的意义和目的1、在电网规划阶段,通过潮流计算,合理规划电源容量及接入点,合理规划网架,选择无功补偿方案,满足规划水平的大、小方式下潮流交换控制、调峰、调相、调压的要求。
2、在编制年运行方式时,在预计负荷增长及新设备投运基础上,选择典型方式进行潮流计算,发现电网中薄弱环节,供调度员日常调度控制参考,并对规划、基建部门提出改进网架结构,加快基建进度的建议。
3、正常检修及特殊运行方式下的潮流计算,用于日运行方式的编制,指导发电厂开机方式,有功、无功调整方案及负荷调整方案,满足线路、变压器热稳定要求及电压质量要求。
4、预想事故、设备退出运行对静态安全的影响分析及作出预想的运行方式调整方案。
5、电力系统都需要进行潮流计算以比较运行方式或规划供电方案的可行性、可靠性和经济性。
电力系统分析综合课程设计报告电力系统的潮流计算和故障分析学院：电子信息与电气工程学院专业班级：学生姓名：学生学号：指导教师：2014年 10月 29 日目录一、设计目的 (1)二、设计要求和设计指标 (1)2.1设计要求 (1)2.2设计指标 (2)2.2.1网络参数及运行参数计算 (2)2.2.2各元件参数归算后的标么值： (2)2.2.3 运算参数的计算结果： (2)三、设计内容 (2)3.1电力系统潮流计算和故障分析的原理 (2)3.1.1电力系统潮流计算的原理 (2)3.1.2 电力系统故障分析的原理 (3)3.2潮流计算与分析 (4)3.2.1潮流计算 (4)3.2.2计算结果分析 (8)3.2.3暂态稳定定性分析 (8)3.2.4暂态稳定定量分析 (11)3.3运行结果与分析 (16)3.3.1构建系统仿真模型 (16)3.3.2设置各模块参数 (17)3.3.3仿真结果与分析 (21)四、本设计改进建议 (22)五、心得总结 (22)六、主要参考文献 (23)一、设计目的学会使用电力系统分析软件。
通过电力系统分析软件对电力系统的运行进行实例分析，加深和巩固课堂教学内容。
根据所给的电力系统，绘制短路电流计算程序，通过计算机进行调试，最后成一个切实可行的电力系统计算应用程序，通过自己设计电力系统计算程序不仅可以加深学生对短路计算的理解，还可以锻炼学生的计算机实际应用能力。
熟悉电力系统分析综合这门课程，复习电力系统潮流计算和故障分析的方法。
了解Simulink 在进行潮流、故障分析时电力系统各元件所用的不同的数学模型并在进行不同的计算时加以正确选用。
学会用Simulink ，通过图形编辑建模，并对特定网络进行计算分析。
二、设计要求和设计指标2.1设计要求系统的暂态稳定性是系统受到大干扰后如短路等，系统能否恢复到同步运行状态。
图1为一单机无穷大系统，分析在f 点发生短路故障，通过线路两侧开关同时断开切除线路后，分析系统的暂态稳定性。
附件1内蒙古自治区2013版电网建设工程定额和费用计算规定管理办法1、适用范围本编制办法适用于内蒙古自治区西部（含锡林郭勒盟）电网35kV～1000kV交流输变电工程，±800kV及以下直流送电工程，换流站工程，系统通信工程。
其他电压等级及类似工程可参照使用。
2、编制工程建设预算的依据2013年版《电网工程建设预算编制与计算规定》（以下简称“预规”）、《电力建设工程概算定额—建筑工程、电气安装工程、通讯工程、调试工程》，以及《电力建设工程预算定额—建筑工程、电气安装工程、线路工程、通讯工程、调试工程、加工配制品》。
3、定额人工费、材料费、机械费及建设预算编制3.1人工费3.1.1人工工日单价按照定额中规定的电力行业基准工日单价执行。
其中人工费为定额中的人工费。
3.1.2人工费调整：人工费的调整执行经电力工程造价与管理总站（以下简称“总站”）批准后由内蒙古自治区电力建设定额站（以下简称“我站”）发布的人工调整系数。
调增（减）部分按价差处理，只计取税金。
3.2材料费3.2.1安装工程3.2.1.1安装工程计价材料执行定额中规定的材料价格，3.2.1.2未计价材料预算执行中国电力企业联合会颁发的《电力建设工程装置性材料预算价格（2013年版）》(中电联定额[2013]469号)（以下简称“装材预算价”），作为取费价格。
实际价与装材预算价的差按价差处理，只计取税金。
3.2.1.3未计价材料估、概算执行中国电力企业联合会颁发的《电力建设工程装置性材料综合预算价格（2013年版）》（中电联定额[2013]470号）（以下简称“综合预算价”），作为取费价格。
综合预算价与市场信息（或招标）价的差按价差处理，只计取税金。
3.2.1.4定额中的计价材料调整执行经总站批准后由我站发布的材料机械调整系数。
调增（减）部分按价差处理，只计取税金。
3.2.2建筑工程建筑工程定额中主要材料价格的调整执行总站发布的材料调整办法，调整部分的材料价差（包括正、负差）只计取税金。

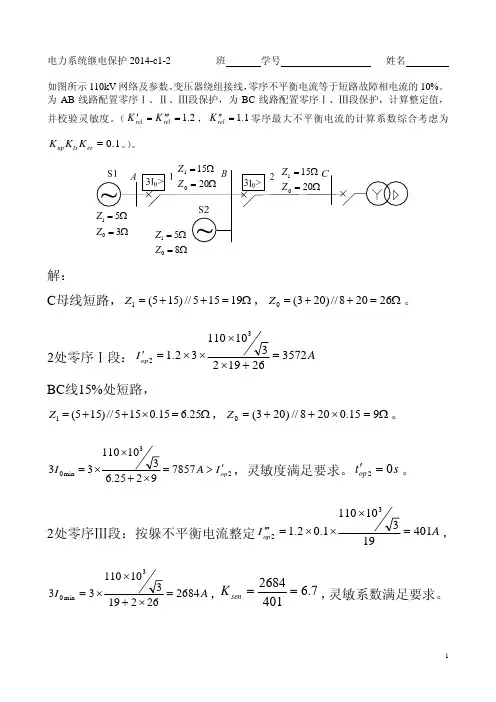

电力系统继电保护2014-c1-2 班 学号 姓名如图所示110kV 网络及参数、变压器绕组接线，零序不平衡电流等于短路故障相电流的10%。
为AB 线路配置零序Ⅰ、Ⅱ、Ⅲ段保护，为BC 线路配置零序Ⅰ、Ⅲ段保护，计算整定值，并校验灵敏度。
（2.1=′′′=′rel relK K ，1.1=′′rel K 零序最大不平衡电流的计算系数综合考虑为1.0=er tx np K K K 。
）。
Ω=80Z Ω解：C 母线短路，Ω=++=19155//)155(1Z ，Ω=++=26208//)203(0Z 。
2处零序Ⅰ段：AI op35722619231011032.132=+××××=′BC 线15%处短路，Ω=×++=25.615.0155//)155(1Z ，Ω=×++=915.0208//)203(0Z 。
23min 078579225.631011033op I A I ′>=×+××=，灵敏度满足要求。
s t op 02=′。
2处零序Ⅲ段：按躲不平衡电流整定A I op401193101101.02.132=×××=′′′，A I 268426219310110333min0=×+××=，7.64012684==sen K ，灵敏系数满足要求。
s t op5.02=′′′。
B 母线短路，Ω=+=45//)155(1Z ，Ω=+=68//)203(0Z 。
1处零序Ⅰ段：A I op4214823864231011032.131=+×+××××=′ AB 线15%处短路，Ω==×+×+=34.475.17//75.5)85.0155//()15.0155(1Z ，Ω==×+×+=84.425//6)85.0208//()15.0203(0Z 。
