FTTH入户光缆施工培训

15
光缆敷设
施工步骤暗管穿缆
1、根据设备（光分路器，ONU）的安装位置，以及入户暗管和户内管的实际布放情况，查找，确定入户管孔的具体位置。 2、先尝试把蝶形引入光缆直接穿放入暗管，如能穿通，即穿缆工作结束，至步骤8. 3、无法直接穿缆时，应使用穿管器。如穿管器在穿放过程中阻力较大，可在管控内倒入适量的润滑剂或者在穿管器上直接涂上润滑剂，再次尝试把穿管器传入管孔内，如能穿通，至步骤6. 4、如在某一端使用穿管器不能穿通的情况下，可从另一端再次进行穿放，如还不能成功，应在穿管器上做好标记，将牵引线抽出，确认堵塞位置，向用户报告情况，重新确定布缆方式。
FTTH入户光缆施工培训入户光缆施工培训
1
目录
• 入户光缆 • 家庭布线
2
一般要求
光缆选用
FTTH用户引入段光缆需根据系统的实际情况，综合考虑光纤的种类，参数以及使用范围来选择合适的光纤和光缆结构。除通过管道和直埋方式敷设入户的光缆，一般FTTH 入户段光缆应采用蝶形引入光缆，其性能应满足YD/T 1997-2009《接入网用蝶形引入光缆》的要求。在室内环境下，通过垂直竖井，楼内暗管，室内明管线槽或室内钉固方式敷设的光缆，建议采用白色护套的蝶形引入光缆，以提高用户对施工的满意度；在室外环境下，通过架空，沿建筑物外墙，室外钉固方式敷设的光缆，建议采用黑色护套的自承式蝶形引入光缆，以满足抗紫外线和增加光缆机械强度的要求。
8
光缆敷设一般规定
9
光缆敷设
光缆入户场景与施工方法
目前，采用蝶形引入光缆作为FTTH用户引入段光缆敷设入户的建筑物形态主要有公寓式住宅，市区旧区平方和农村地区住宅。根据建筑物实际情况，入户光缆的敷设又分为以建筑物为界的室内布线和室外布线，以用户住宅单元为界的户内水平布线和户外水平布线。其中市区旧区平方和农村地区住宅主要涉及室外布线和户内水平布线；公寓式住宅建筑不仅有户内水平布线还涉及户外水平布线和室内布线。FTTH用户引入段光缆的敷设需要根据不同的室内外和户内外场景条件，采用不同的光缆入户敷设方式，各种场景下光缆入户方式参考下表：

FTTH培训完整版

皮线光缆皮线光缆特性: 1、通过在弹性方面的特殊设计，保证安装过程中光纤不易折断。 2、在将光缆弯曲的时候，只需要在弯曲的位置将光缆放开，光缆就会自动回到原来的位置，不会导致变形或是在光缆护套上留下任何印记。 3、无论是从哪个方向弯曲，光缆都很柔韧，使光纤可以很小的弯曲半径进行安装或缠绕。 4、踏压,挤压,弯曲，打结不会影响光缆的传输损耗。 5、由聚脂纤维制作的FRP 加强芯可以达到15mm 的光纤弯曲半径。 6、光滑的光缆护套，耐磨耐用。
FTTH安装实例
用户端多媒体箱
FTTH安装实例
ONU顶面
FTTH安装实例
底面图
ONU
FTTH安装实例
ONU 正面面板
FTTH安装实例
ONU底面端口
LAN1-LAN4 宽带端口
尾纤接口
语音端口
电源
FTTH安装实例
尾纤
尾纤接 PON口
FTTH安装实例
网线接 ONU的 LAN口
另一端网线接电脑的网卡
冷接方式接续
方式三：蝶形入户光缆在86盒内采用冷接方式的需预留余长0.5m
冷接方式接续
方式四：蝶形入户光缆与高强度GGP跳线或尾纤在 86盒内采用冷接子方式的需预留余长0.5m
冷接方式接续
尾纤或GGP跳线与冷接子接续（方式三、方式四）：蝶形入户光缆与尾纤或高强度GGP跳线在86盒内采用冷接子接续，相对价格较低，衰耗低。
6、过路盒内的蝶形引入光缆不需留余长，只要满足光缆的弯曲半径即可。光缆穿通后，应确认过路盒内的光缆没有被挤压，特别要注意通过过路盒转弯处的光缆。 7、关闭各个过路盒的盖子。
布放图：
FTTH的户线布放与接入
入户光缆的端接方式目前，蝶形入户光缆的端接方式主要有四种： 1、L型快速接续；2、直接接入快速连接插头接续；3、冷接方式接续；4、蝶形入户光缆与尾纤或高强度GGP跳线在86盒内冷接子方式接续。通过造价、衰耗、操作工艺、保护效果等分析，设计、施工环节按首选方式3、4、次选2。

电信FTTH装维技术培训

Page 4
4
普通光功率计测试方法
• 普通光功率计是FTTH入户光缆施工和装维中最常用的测试仪表，普通光功率计只能测量下行光功率1490nm，因为ONU只有在接收到OLT的光后才能发光。
■ 连线测试：将连接ONU的尾纤连接到光功率测试仪的端口之后就可以通过读取光功率上1490nm ONT显示的数值，测量得到用户侧的光功率值。
故障原因：
• 光纤接头松动； • 局端设备故障。 • 光纤接头有灰尘；
解决办法：
• 检查光纤是否连接正常； • 用酒精棉球搽拭光纤接头； • 按RESET按键，对设备进行复位。
10
常见问题及故障诊断 - 5
传真收发失败
ONU状态灯正常，电话摘机无拨号音，打入忙音，网管读取ONU软件版本失败
故障原因：
11
常见问题及故障诊断 - 6
宽带拨号时出现“691”提示宽带拨号时出现“678”提示
故障原因：
• 帐号绑定CVLAN异常； • 帐号被占用，或未释放； • 帐号用户名、密码错误。
故障原因：
• 计算机网络连接异常； • 用户计算机故障； • 端口配置错误。
解决办法：
• 网管核对用户的CVLAN是否与 IB系统一致；
ONU正常工作一段时间后停止工作？
LOS指示灯亮或闪烁？
故障原因：
• 电源工作不正常； • 设备过热。
故障原因：
• 光纤故障； • 局端设备故障。
解决办法：
• 检查电源是否有接触不正常，电压过高或过低；
• 检查周围环境，通风孔是否正常通风。
解决办法：
• 检查光纤是否连接正常，测试光纤是否正常，是否连接到正确的接口；
• IB系统解除绑定； • 核对用户名，网管检查是否能正常读取用户计算机的网卡MAC；

FTTH常用测试方法

FTTH常用测试方法
测试环境及仪器
☻工程介绍 ☻测试环境 ☻测试现场所需要具备的条件要求如下：
☻ ☻ ☻ ☻ MGC服务器电源 ODF/DDF 网管服务器，PC
测试仪器
测试所需要的仪表列举如下：
PON光功率计要求具有突发接收功能
测试系统概述
☻测试网络拓扑
EPON 系统的典型拓扑结构如图1所示。该系统由光线路终端（OLT）、光网络单元（ONU）和光分配网络（ODN）等组成，其中光分配网络（ODN）采用具有无源光分路器的无源光网络（PON ）结构，一根主干光纤通过无源光分路器连接多根光纤，与多个ONU 通信，多个ONU 共享上行带宽。在ODN 内两个光传输方向分别定义如下：信号从OLT 传送到ONU 为下行方向，为广播方式发送。信号从ONU 传送到OLT 为上行方向，采用时分多址（TDMA）接入技术。数据业务和VoIP 可以直接在PON 系统上传送。单纤双向方式测试网络拓扑图如下：
预期结果：
上/下行实际最大带宽不超过设定最大带宽的±5％。带宽调整粒度不大于1Mb/s。
上/下行总带宽限制
NMS
PORT1
PC1 PC2
PC
OLT
O D N
ONU1
PORT2
测试步骤：
ONU32
按图连接设备，待ONU注册成功且工作正常；在网管界面上对ONU1的第一条逻辑链路（PORT1）设置上行带宽为MAX＝MIN＝ 20Mb/s，下行带宽设置为MAX＝MIN＝10Mb/s。将系统上/下行的汇聚带宽均设置为 5Mb/s；位于OLT的PC利用FTP客户端软件从PC1上的FTP服务器下载文件，观测下载速度并记录； PC2利用FTP客户端软件从PC上的FTP服务器下载文件，观测下载速度并记录。

FTTH专业认证培训(设备部分)

14
FTTH装、拆、移流程
15
FTTH装、拆、移流程
16
FTTH装、拆、移流程
17
ONU的指示灯含义：
FTTH（SBU/SFU/HGU）型ONU指示灯按其功能和含义大体可分成以下几种： 1.电源灯：表示设备是否正常供电； 2.光信号状态灯：表示ONU是否收光正常； 3.PON状态灯：表示ONU是否已在OLT上进行认证授权； 4.以太网口灯：表示以太网口是否连接正常或有数据流通过； 5.VoIP状态灯：表示VoIP业务是否已就绪； 6.POTS口灯：表示话机的摘挂机状态。
3
4
FTTH的含义与由来
FTTx（光纤到某处）：是对宽带光接入网各种形态的一种统称，
宽带光接入网中光纤可以是惟一的传输媒质或者为主干传输媒质。根据光纤所到达的物理位置不同， FTTx存在多种应用类型，一般可分为以下几种：（1）光纤到交接箱（FTTC）；（2）光纤到楼宇／分线盒（FTTB）；（3）光纤到公司／办公室（FTTO）；（4）光纤到家庭用户（FTTH）；（5）光纤到桌面（FTTD）。

现代通信利用无源光网络(PON)技术实现 FTTH。
4
PON的基本知识：
1.PON(无源光网络):是一种采用点到多点（P2MP）结构
的单纤双向光接入网络，其典型拓扑结构为树型。
2.PON的基本机构：由局侧的光线路终端（OLT）、用
户侧的光网络单元（ONU）和光分配网络（ODN）组成 OLT位于局端，是整个PON系统的核心部件，向上提供接入网与核心网/城域网的高速接口，向下提供一点对多点的PON接口；ONU位于用户端，终结光纤链路，并提供对用户业务的各种适配功能；ODN是由无源光分支分配器组成的光纤分配网络，使得一个PON接口的光纤传输带宽可以由多个ONU共享，节省了大量的光纤铺设成本。

浙江ftth装维技术培训课件

EPON技术
EPON是基于以太网技术的无源光网络，可以实现高速、低成本
、高可靠性的数据传输。
GPON技术
GPON是一种基于ITU-T G.984 标准的无源光网络，可以提供更高的传输速率和更远的传输距离
。
03
ftth安装工艺与技能
安装流程及规范
安装流程
包括设计、施工、验收等流程，每个流程都有详细的步骤和要求。
1. 理论部分：介绍FTTH 网络的基本原理、光缆施工规范、接续技术、测试方法等理论知识。
2. 实践部分：通过模拟实际场景，学员可以动手操作，掌握ONT设备的安装、调试、排障等技能，同时进行网络优化及故障处理的实践操作。
3. 课程时间：共计5天，每天8小时，共计40小时。
4. 培训方式：采用多媒体教学、案例分析、实际操作等多种方式相结合的方法，使学员能够更好地掌握FTTH装维技术。
ftth网络架构及组成
FTTH网络架构
FTTH网络主要由OLT（Optical Line Terminal）局端设备、ODN（Optical Distribution Network）光分配网络、ONU（Optical Network Unit）用户端设备等组成。
ODN光分配网络
ODN是连接OLT和ONU的光分配网络，主要作用是实现光信号的分配和传输。
常见故障及处理
设备故障
分析设备故障的原因，如电源故障、光路故障、端口故障等，并给出相应的处理方法。
线路故障
分析线路故障的原因，如光缆断裂、接头松动等，并给出相应的处理方法。
网络故障
分析网络故障的原因，如 IP冲突、路由错误等，并给出相应的处理方法。

FTTH仪表工具使用培训

2013-7-27
16
OTDR的常规使用
6、折射率：
此处折射率的数据应为被测光纤折射率的数据。该数据与被测光纤折射率实际值的偏差将直接影响到OTDR对被测光纤距离的测试精度。因此，该折射率数据的设置应与被测光纤实际的折射率相一致。默认值为：
SM(单模):1550nm为1.468100；1310nm为：1.467500， MM（多模）1300nm为1.487000，850nm为1.496000。
2013-7-27
18
OTDR的常规使用
8、平均时间
OTDR每当向被测光纤发出一个光脉冲后，即按照一定的时间间隔对由被测光纤返回的背向散射的光信号进行采样。但由于在每一个采样点上均有噪声信号，因此将严重的影响到测试的准确度。根据噪声信号的随机特性，为了极大的减小噪声信号对测试准确度的影响，OTDR采用了反复发送光脉冲、反复进行采样计算的测试方法，最后将每一采样点反复采样的数据进行求和并取平均值，以此对噪声信号进行抑制。这就要求OTDR 要有一定的测试平均时间，平均时间越长，OTDR对噪声信号的抑制性能越好，损耗测试的精度也就越高。一般情况下，平均时间应在2到3分为好。
2013-7-27 6
工作原理：
OTDR的工作原理
OTDR在电路的控制之下，按照设定的参数向光口发射光脉冲信号，之后OTDR不断的按照一定的时间间隔从光口接收从光纤中反射回的光信号，分别按照瑞利背向散射（测试光纤的损耗）和菲涅尔反射（测试光纤的反射）的原理对光纤进行相应的测试。瑞利散射：由于光纤本身的缺陷，制作工艺和石英玻璃材料组分的不均匀性，使光在光纤中传输将产生；菲涅尔反射：由于机械连接和断裂等原因将造成光在光纤中产生，由光纤沿线各点反射回的微弱的光信号经光定向耦合器到仪器的接收端，通过光电转换器，低噪声放大器，数字图象信号处理等过程，实现图表、曲线扫迹在屏幕上显现。

FTTH装维培训业务开通培训

ITMS开通流程
• 单口SFU+LAN上行e8-C
– 在ITMS平台电子工单内输入LAN上行e8-C设备序列号； – 在单口SFU可用前提下，将定制终端上电连接单口SFU； – LAN上行e8-C在ITMS平台注册认证通过，并完成零配置。
• 四口SFU+LAN上行e8-B
– 在ITMS平台电子工单内输入LAN上行e8-B设备序列号； – 在四口SFU可用前提下，将定制终端上电连接四口SFU的以太LAN1口； – LAN上行e8-B在ITMS平台注册认证通过，并完成零配置。
FTTH用户的宽带帐号进行关联，资源系统会将两号码进行关联、BIMS系统会据此为用户配置用于IPTV的帐号。图片中的关联LAN端口实际中是获取关联光口，即根据IPTV关联的宽带帐号，定位该宽带帐号的光口，为后续IPTV端口施工做前期准备。IPTV端口施工环节，由IP综合网管完成对ONU增加IPTV业务VLAN、端口提速等工作；ITPV平台施工，是在IPTV资源服务上配置帐号；IPTV终端施工环节，由装维人员上门为用户安装IPTV机顶盒。

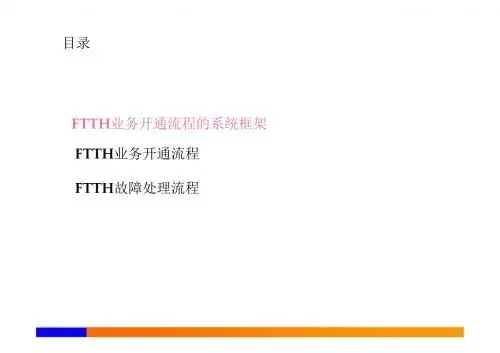

目录
FTTH业务开通流程的系统框架
FTTH业务开通流程
FTTH故障处理流程
FTTH业务开通流程的系统框架
CRM 受理人员服务开通系统资源管理系统自动激活系统 PON网管系统业务平台软交换平台
...
ONU
ITMS BIMS
CRM
• 选择接入方式为FTTH •根据标准地址库选择光分路端口资源确认 •业务受理
目录
FTTH业务开通流程的系统框架 FTTH业务开通流程
– 新装流程 – 业务变更流程 – 移机流程 – 拆机流程 – 故障换终端流程
FTTH故障处理流程

FTTH工程施工及测试

设单位反映
光缆在楼道中敷设一般采取在线槽和暗管敷设两种，应符合下列规定： 1 、预埋线槽和暗管的的规格型号应要符合设计文件的要求。 2 、预埋线槽和暗管两端宜用标志表示出编号等内容。 3 、预埋线槽宜采用金属线槽，预埋或密封线槽的截面利用率应为30％～50％。 4 、敷设暗管宜采用钢管或阻燃聚氯乙烯硬质管。布放4芯以上光缆时，直线管道的管径利用率应为50％～60％，弯管道应为40％～50％。暗管布放4芯及以下光缆时，管道的截面利用率应为25％～30％。
ß 当光缆终端盒与光网络终端（ONU）设备分别安装在不同位置时，其连接光跳纤宜采用带有金属铠装光跳纤。
ß 当光网络终端（ONU）安装家庭综合信息箱内时，可采用普通光跳纤连接。
P17
八、FTTH测试 1、OLT下行PON口测试
OLT设备PON口下行平均发送光功率
测试条件：OLT已加电,PON板工作正常。测试步骤：光功率计设置在1490nm光波长上，待输出功率稳定，从光功率计读出平均发射功率。
预期结果： OLT下行PON口接收灵敏度（中兴、华为）： -28dBm；工程测试建议值：开通业务；
P19
八、FTTH测试 3、ONU上行测试
ONU设备PON口上行平均发送光功率
此端口接OLT下行的尾纤，测试下行光功率。
此端口接ONU上行的尾纤，测试上行光功率。
测试条件：OLT和ONT已加电，ODN至ONT光路已调通。测试步骤：
预期结果： OLT下行PON口发射光功率（中兴、华为）： +1.5～+5dBm；工程测试建议值：大于 +2dBm；
P18
八、FTTH测试
OLT设备PON口接收灵敏度
2、 OLT下行PON口测试

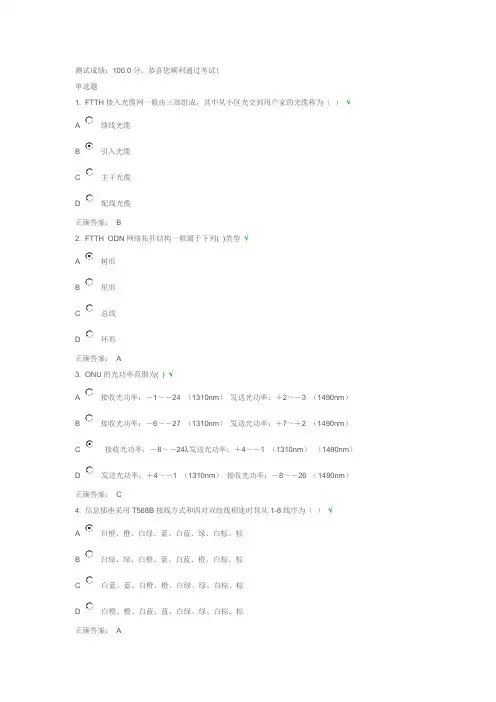

《FTTH GPON培训》试题答案

测试成绩：100.0分。

恭喜您顺利通过考试！单选题1. FTTH接入光缆网一般由三部组成，其中从小区光交到用户家的光缆称为（）√A 馈线光缆B 引入光缆C 主干光缆D 配线光缆正确答案： B2. FTTH ODN网络拓扑结构一般属于下列( )类型√A 树形B 星形C 总线D 环形正确答案： A3. ONU的光功率范围为( ) √A 接收光功率：－1～－24 （1310nm）发送光功率：＋2～－3 （1490nm）B 接收光功率：－6～－27 （1310nm）发送光功率：＋7～＋2 （1490nm）C 接收光功率：－8～－24 发送光功率：＋4～－1 （1310nm）（1490nm）D 发送光功率：＋4～－1 （1310nm）接收光功率：－8～－26 （1490nm）正确答案： C4. 信息插座采用T568B接线方式和四对双绞线相连时其从1-8线序为（）√A 白橙、橙、白绿、蓝、白蓝、绿、白棕、棕B 白绿、绿、白橙、蓝、白蓝、橙、白棕、棕C 白蓝、蓝、白橙、橙、白绿、绿、白棕、棕D 白橙、橙、白蓝、蓝、白绿、绿、白棕、棕正确答案： A5. 目前光纤通信所用的波长（）√A 1600nm～2400nmB 800nm～1600nmC 2400nm～3200nmD 3200nm～4000nm正确答案： B6. Ping功能的实现使用的网络协议是（）√A ICMPB TCPC UDPD 以上都不对正确答案： A7. PON系统采用单纤双向技术，上下行信号采用信号波长为（）√A 上行1490nm/下行1310nmB 上行1310nm/下行1490nmC 上行1550nm/下行1310nmD 上行1310nm/下行1550nm正确答案： B8. 以下哪项不属于光纤通信的优点（）√A 损耗低B 容量大C 弯曲半径小D 抗电磁干扰性好正确答案： C9. （）的作用是为光接入网提供网络侧与本地交换机之间的接口，并经一个或多个ODN与用户侧的ON U通信√A OLTB ODNC ONUD ONT正确答案： A10. （）为OLT与ONU之间提供光传输手段，其主要功能是完成光信号功率的分配任务√A OLTB ODNC ONUD ONT正确答案： B11. 在光通信中，ODN 1：32光分路器的损耗最大不超（）√A 14DBB 15DBC 17.4DBD 18DB正确答案： C12. PON光网络中，分光级数原则上不会超过（）√A 二B 三C 四D 五正确答案： A13. PON网络中上行数据采用（）方式√A TDMB TDMAC DSLD SDH正确答案： B14. DNS的作用是（）√A 为客户机分配IP地址B 访问HTTP的应用程序C 将计算机域名翻译为IP地址D 将MAC地址翻译为IP地址正确答案： C15. 查询主机到网络上其它主机的路由用什么命令？（）√A pingB ipconfigC tracertD route print正确答案： C16. 铁通公司互联网用户DNS是（）√A 202.112.200.69B 211.98.2.4C 202.102.13.141D 202.102.192.68正确答案： B17. ONU到用户引入点五类线距离一般不超过（）米√A 50B 80C 100D 120 正确答案： B。

FTTH工程常用测试方法

预期结果：பைடு நூலகம்
拨号开始，拨号音消失。
振铃早释
测试步骤：
1、IAD1已经注册到交换机。 2、使用抓包软件同步抓包。 3、Phone1向Phone2呼叫，Phone2振铃后，Phone1挂机。 4、Phone2摘机。
预期结果：
Phone2停止振铃，摘机后听到拨号音。呼叫流程正常释放。
主叫先挂机
测试步骤：
FTTH工程常用测试方法
2007-00-00
测试环境及仪器
工程介绍测试环境测试现场所需要具备的条件要求如下：
MGC服务器电源 ODF/DDF 网管服务器，PC
测试仪器
测试所需要的仪表列举如下： PON光功率计要求具有突发接收功能
测试系统概述
测试网络拓扑
EPON 系统的典型拓扑结构如图1所示。该系统由光线路终端（OLT）、光网络单元（ONU）和光分配网络（ODN）等组成，其中光分配网络（ODN）采用具有无源光分路器的无源光网络（PON）结构，一根主干光纤通过无源光分路器连接多根光纤，与多个ONU 通信，多个 ONU 共享上行带宽。在ODN 内两个光传输方向分别定义如下：信号从OLT 传送到ONU 为下行方向，为广播方式发送。信号从ONU 传送到OLT 为上行方向，采用时分多址（TDMA）接入技术。数据业务和VoIP 可以直接在PON 系统上传送。单纤双向方式测试网络拓扑图如下：
预期结果：
上/下行实际最大带宽不超过设定最大带宽的±5％。带宽调整粒度不大于1Mb/s。
上/下行总带宽限制
测试步骤：
按图连接设备，待ONU注册成功且工作正常；在网管界面上对ONU1的第一条逻辑链路（PORT1）设置上行带宽为MAX＝MIN＝20Mb/s，下行带宽设置为MAX＝MIN＝10Mb/s。将系统上/下行的汇聚带宽均设置为5Mb/s；位于OLT的PC利用FTP客户端软件从PC1上的FTP服务器下载文件，观测下载速度并记录； PC2利用FTP客户端软件从PC上的FTP服务器下载文件，观测下载速度并记录。

FTTH系统光功率预算及线路验收测试(烽火)

储藏温度
℃
注：插入损耗不包括连接器的损耗，连接器损耗≤0.2dB。
指标
1x16 13.5 13.8 ≤0.3 ≤1.5 ≥55 ≥55 1260~1610 -40~+85 -40~+85
1.3.4 CATV 系统光功率验算
1x32
16.6 17.0 ≤0.3 ≤1.9
2x32
17.5 18
≤0.3 ≤2.0
线路整改过程中，可用可视化缺陷定位器(VFL)向光纤内发射明亮的红色激光，以检查肉眼可见的故障、光缆绞接不良、光纤断裂或大的弯曲，以便对故障点进行准确定位。
2.2 线路验收测试
2.2.1 线路验收测试项目
线路验收测试的目的是测试光纤线路的可用性。线路验收测试的注意项目如下： PON 连通性测试；链路端到端光损测试；测试之前的准备工作包括：了解待测系统的拓扑、各部分的性能指标和相关参数，校准仪表，检查连接和分路器端口的一致性。
通常烽火的 EPON 设备的实际光功率指标优于以上标准要求，一般都有 2～3dB 或更多的冗余。
1.3.2 ODN 光功率预算
采用最坏值法计算从 OLT 至 ONU 之间 1310nm 波长的光通道损耗估算值：某工程光功率预算：
烽火通信接入网产品部
第2页；共8页
完成日期：2007-10-27
系统光功率预算
2 FTTH 物理线路测试 ............................................................................................................ 4 2.1 施工阶段测试 ................................................................................................................... 4 2.2 线路验收测试 ................................................................................................................... 4 2.2.1 线路验收测试项目 ................................................................................................ 4 2.2.2 PON 连通性测试..................................................................................................... 5 2.2.3 链路端到端光损测试............................................................................................. 5

2024年浙江FTTH装维技术培训课件(目录版)

浙江FTTH装维技术培训课件(目录版)浙江FTTH装维技术培训课件一、引言光纤到户（FTTH）技术作为一种高速、稳定、可靠的宽带接入方式，已经成为我国信息化建设的重要组成部分。

为了提高浙江省FTTH装维技术水平，确保网络质量，提高用户满意度，特制定本培训课件。

本课件旨在帮助装维人员掌握FTTH装维的基本知识和技能，提高装维效率，降低故障率。

二、FTTH技术概述1.FTTH定义光纤到户（FiberToTheHome，简称FTTH）是一种光纤通信技术，将光纤网络从通信局端一直延伸到用户家中，为用户提供宽带接入服务。

2.FTTH技术优势（1）带宽优势：光纤传输速率高，可提供更高的带宽，满足用户日益增长的网络需求。

（2）传输距离优势：光纤传输距离远，可有效解决用户接入距离问题。

（3）抗干扰优势：光纤传输信号稳定，不受电磁干扰，保证通信质量。

（4）可靠性优势：光纤网络故障率低，维护成本低。

3.FTTH技术发展现状随着我国宽带战略的推进，FTTH技术得到了广泛应用。

浙江省作为我国信息化建设的先行地区，FTTH覆盖率逐年提高，用户规模不断扩大。

三、FTTH装维技术要点1.光缆敷设技术（1）光缆类型：了解不同类型的光缆（如单模光纤、多模光纤）的特点及适用场景。

（2）光缆敷设方法：掌握直埋、架空、管道等敷设方法，确保光缆安全、可靠。

（3）光缆接续技术：学会光缆熔接、冷接等接续技术，保证光缆连接质量。

2.OLT设备安装与调试（1）OLT设备选型：根据用户需求和网络规模，选择合适的OLT设备。

（2）OLT设备安装：掌握OLT设备的安装方法，确保设备稳定运行。

（3）OLT设备调试：学会配置OLT设备，实现与ONU设备的对接。

3.ONU设备安装与调试（1）ONU设备选型：根据用户需求和网络规模，选择合适的ONU设备。

（2）ONU设备安装：掌握ONU设备的安装方法，确保设备稳定运行。

（3）ONU设备调试：学会配置ONU设备，实现与OLT设备的对接。

FTTH-光功率测试

OLT光功率测试读数图
ONU光功率测量方法
ONU光功率测量：由于ONU是被动发光，只有当ONU接受OLT的光之后才能发光，所以必须将光功率计串联到OLT和ONU之间，即将连接ONU的尾纤连接到光功率测试仪的ONU端口，将连接 OLT端口的尾纤连接到光功率测试仪的OLT端口，串联之后就可以就可以通过读取光功率上1310nmONT显示的数值测量得到ONU 光功率值。下图ONU发射光功率为2.2dBm。
分光器类型 FB PLC 1:2 或 ≤3.6dB 1:4 ≤7.3dB 1:8 ≤10.7dB 1:16 ≤14.0dB 1:32 ≤17.7dB 1:64 ≤20.3dB
典型的OLT和ONU发光和接受光功率范围值
OLT光发送电平: 0～4dbm(1490nm)； OLT光接收电平: －24~－8dbm(1310nm)； ONU光发送电平－1.0~4.0dbm（1310nm）； ONU光接收电平: －24.0~－3.0dbm（1490nm）；
全程光路各点光功率损耗值(单元光缆0.5KM)
ODF衰耗 (DB) 1 小区光交衰耗 (DB) 1 光分路器衰耗 (DB) 20.3 单元光缆衰耗 (DB) 0.18 单元分纤箱衰耗 (DB) 0.1 用户端衰耗 (DB) 0.5
光功率测试案例
功率率的测量以OLT的发射功率为准，测量1490nm波段，以取 OlT发光功率1～4dbm范围计算为例，全程的功率衰耗后给点应测的值范围
OLT光功率测量方法
PON专光功率计有两个测量端口，一个测OLT的发光功率，一个测量ONU的发光功率，测量OLT发射光功率只需要将尾纤直接插到光功率上OLT的端口即可，就可以通过读取光功率上 1490nmOLT显示的数值测量得到OLT在此处光功率值，此处光功率上的数值为-13dbm

中国电信集团FTTH培训教材—施工验收规范

一、设备施工规范 5、光分路器箱施工
箱体安装位置需要符合设计要求，并且结合
实际情况进行安装；箱体安装需用水平尺定
位，利用箱体配件固定箱体，安装完毕之后，箱体必须达到稳固和水平的要求。确定光缆进入箱体的位置。
1、室内安装的时候，光缆可以选择从箱体
的上方进入，并在箱体的上方盘留3-5米，固定后套波纹管保护。 2、室外安装的时候，光缆必须从箱体的下方进入，并且盘留在箱体的左上方或者右上方盘留3-5米，固定后套波纹管保护，光缆在箱体的下方形成一个较大弧度的滴水弯，以便防止雨水顺着光缆进入箱体。 3、最后在光缆进入箱体后在光缆固定位缠绕多圈胶布并箍紧，在光缆的入孔处封堵防火泥。
二、光缆施工规范 2、直埋光缆敷设
设施名称给水管排水管热力管煤气管通信管道建筑红线排水沟市外大树市内大树电力电缆电力电缆压力小于或等于300KPa 压力大于300KPa 种类
直径300mm及以下直径300～500mm 直径500mm以上
35KV以下 35KV及以上
最小间隔距离(m) 平行时交越时 0.5 0.5 1.0 0.5 1.5 0.5 1.0 0.5 1.0 0.5 1.0 0.5 2.0 0.5 0.75 0.25 1.0 0.3 0.5 2.0 0.75 0.5 0.5 2.0 0.5
一、设备施工规范 5、光分路器箱施工
（1）以某厂家的箱体为例说明光缆和尾纤熔接与盘留的走线方式
一、设备施工规范 5、光分路器箱施工
尾纤熔接后出熔纤盘的位置需要与进熔纤盘的光缆在同一侧，尽量不选择对角处，以方便于光纤在熔纤盘内熔接和盘留有较大弧度，避免损伤光纤。尾纤熔接完毕出熔纤盘后，都需要选择较大弧度的走线方式，使尾纤插入光分路器和停车位。光分路箱内的上联光缆熔接尾纤和分路端口尾纤尽可能分开绑扎布放，以避免误操作中断通信。走线方式确定后，需要注意的是光分路器框的打开和关闭时是否对尾纤产生挤压，如果出现挤压的情况，可以修改走线方式，最大限度的减少对光纤的损害。

江西南昌FTTH培训报告

江西南昌FTTH培训报告一、FTTH工程定义：FTTH即光纤到户，就是采用光纤作为传输介质，将光纤敷设到用户家中，实现用户光纤高速上网、ITV使用以及电话使用。

此次南昌FTTH工程是从楼道OBD光纤分线箱敷设光纤至用户家中（若OBD光纤分线箱在弱电井内，我方敷设光纤；若OBD光纤分线箱在楼道内，由另外工程队之前敷设光纤到用户家），并按照工单完成用户宽带、ITV以及电话的安装和使用。

二、FTTH工程工具及辅材：工具：一字螺丝刀（大小口各一把）、十字螺丝刀（大小口各一把）、剪刀、光纤切割刀、米勒钳、光纤剥线器、网线钳、寻线工兵、光功率器、红光笔、电脑、电钻、管道穿线器等。

辅材：光纤冷接头、标签、绝缘胶布、酒精（含布片）、鞋套、网线水晶头、电话线水晶头、封堵泥、工作服、安全帽等。

注：此次南昌FTTH工程中，工具为我方自行购买；辅材中除光纤冷接头和标签外，其余都为我方自行购买。

三、FTTH工程装机流程：此次江西南昌FTTH工程装机流程如下：工单研读→施工准备（现场查看、工具辅材准备）→光纤敷设→OBD光纤分线箱整合→用户家中设备整合→光路开通→业务开通→演示→测速→用户签字→跟用户讲解注意事项→回单。

四、FTTH工程具体装机（单宽带）步骤：1、工单研读：即从电信公司领单，领单后认真研读用户业务号、用户姓名、用户联系方式、用户住址、用户所办理的业务（LAN、iTV、软交换）、用户所使用的OBD光纤分线箱序列号和用户所用的OBD端子号等。

然后联系用户，约定时间带好工具、辅材和设备上门装机。

2、施工准备：到达用户家，即装机现场；在楼道或者弱电井内寻找到工单上指定的OBD光纤分线箱序列号和指定的OBD端子号；观察现场，指定光纤到户敷设光纤方案（外线尽量走暗管，暗管不通打墙洞走明线，和用户沟通好再决定；内线根据用户需求以及用户家中的网络结构情况决定。

）。

3、光纤敷设：根据制定的光纤敷设方案进行光纤敷设，将光纤敷设到用户家中的分线箱。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

ODF衰耗
路边光交衰耗
配线光缆衰耗
小区光交光分路
衰耗
器衰耗
单元光缆单元分纤
衰耗
箱衰耗
用户端衰耗
(DB)
(DB)
1
(DB)
(DB)
(DB)
(DB)
(DB)
(DB)
1
0.18
2
20.3
0.18
0.1
0ห้องสมุดไป่ตู้5
功率率的测量以OLT的发射功率为准，测量1490nm波段，以取 OlT发光功率3dbm计算为例，全程的功率衰耗后应测的值
分光比 A点(路边光交) B点(小区光交) C点(楼道分纤盒) D点(用户处)
1:16 0.34 dbm 1:32 0.34 dbm 1:64 0.34 dbm
-13.84 dbm -17.54 dbm -20.4 dbm
-14.42 dbm -17.82 dbm -20.68 dbm
-14.92dbm -18.34dbm -21.18dbm
FTTH光功率测试规范
常州电信分公司FTTH培训项目组 2011年2月
光功率测试规范
ONU
信息箱
D
单元楼道
OLT
ODF
端局或模块
路边光交
接头盒主干光缆
A
皮线光缆分纤盒
方式一配纤与皮线直熔
C
B
配纤光缆
分光器
配纤光缆
小区光交
配纤光缆
分光器典型插入衰减参考值
光功率的衰减包括光纤、光分路器、光活动连接器、光纤熔接接头所引入的衰减
• 光纤衰减取0.36dB/km • 光活动连接器插入衰减取定： 0.5dB/个 • 皮线光缆直插头0.3dB/个 • 光缆熔接接头0.1dB/个 • 分光器典型插入衰减参考值
分光器类型 1:2
1:4
1:8
1:16
FB或PLC
≤3.6dB ≤7.3dB ≤ 10.7d ≤14.0dB B
1:32
1:64
≤17.7dB ≤20.3dB
全程光路各点光功率损耗值 OLT光发送电平: 0～4dbm(1490nm)； OLT光接收电平: －24~－8dbm(1310nm)； ONU光发送电平－1.0~4.0dbm（1310nm）； ONU光接收电平: －24.0~－3.0dbm（1490nm）；
全程光路各点光功率损耗值(配线光缆0.5KM, 单元光缆0.5KM)
在正式环境测试时可按照现场实际情况及主干光缆长度等测得的值在各点的光功率测试在表格内值的附近相差不大于3个dbm 都属于正常。
谢谢！
