11.2.压力管道安装技术特性表

特种设备监检需提供的资料
一、压力管道
1、特种设备安装改造维修告知书或接收回执（3份）；
2、压力管道设计单位资格、设计图纸及其有关计算书等；
3、压力管道组成件和支承件的质量证明文件；
4、压力管道安装单位资格及质量保证体系；
5、压力管道焊接工艺评定书，焊接人员的资质；
6、无损检测单位的资格及人员的资质；
7、压力管道安装技术特性表（3份、附带电子版）；
8、压力管道使用材料一览表（3份、附带电子版）；
9、压力管道注册一览表填写完整（附带电子版）；
10、压力管道安装质量证明书（3份、附带电子版）；
11、压力管道竣工验收技术文件（3份、附带电子版）；
12、管线编号有检测公司统一编号；
13、一种介质一套资料；
14、压力管道单线图；
15、委托清单。

（检测公司提供标准表格）。

压力管道明细表（制冷系统低压侧）序号管段号管道选用管道等级管道长度介质设计参数工作参数保温隔热强度试验气密性试验试压介质焊接接头无损检验材料规格名称状态压力温度压力温度材料厚度接头类型方法比例合格级别1 AG0401 20# Φ219*6.0 GC2 19m +3℃系统撬块回气总管气氨 1.5MPa 43℃0.38MPa3℃聚氨酯泡塑50mm1.7MPa 1.5MPa 空气对接射线 5 III2 AL0401 20# Φ133*4.0 GC2 3m +3℃系统板换进液管液氨 1.5MPa43℃0.38MPa3℃聚氨酯泡塑50mm1.7MPa 1.5MPa 空气对接射线 5 III3 AG0403 20# Φ133*4.0 GC2 7m HSP4223压缩机吸气管气氨1.5MPa43℃0.38MPa3℃聚氨酯泡塑40mm1.7MPa 1.5MPa 空气对接射线 5 III4 AG0404 20# Φ108*4.0 GC2 7m RXF58压缩机吸气管1气氨1.5MPa43℃0.38MPa3℃聚氨酯泡塑40mm1.7MPa 1.5MPa 空气对接射线 5 III5 AG0405 20# Φ108*4.0 GC2 7.5m RXF58压缩机吸气管2气氨1.5MPa43℃0.38MPa-4℃聚氨酯泡塑40mm1.7MPa 1.5MPa 空气对接射线 5 III6 AG0501 20# Φ273*7.0 GC2 19m -4℃系统压缩机吸气总管气氨1.5MPa43℃0.38MPa-4℃聚氨酯泡塑65mm1.7MPa 1.5MPa 空气对接射线 5 III7 AG0507 20# Φ219*6.0 GC2 3m -4℃系统9#撬块回气管气氨1.5MPa43℃0.38MPa-4℃聚氨酯泡塑65mm1.7MPa 1.5MPa 空气对接射线 5 III8 AG0508 20# Φ219*6.0 GC2 4m -4℃系统11#撬块回气管气氨1.5MPa43℃0.38MPa-4℃聚氨酯泡塑65mm1.7MPa 1.5MPa 空气对接射线 5 III9 AL0501 20# Φ133*4.0 GC2 3m -4℃系统9#板换进液管液氨1.5MPa43℃0.38MPa-4℃聚氨酯泡塑65mm1.7MPa 1.5MPa 空气对接射线 5 III10 AL0502 20# Φ133*4.0 GC2 3m -4℃系统11#板换进液管液氨1.5MPa43℃0.38MPa-4℃聚氨酯泡塑65mm1.7MPa 1.5MPa 空气对接射线 5 III压力管道明细表（制冷系统低压侧）序号管段号管道选用管道等级管道长度介质设计参数工作参数保温隔热强度试验气密性试验试压介质焊接接头无损检验材料规格名称状态压力温度压力温度材料厚度接头类型方法比例合格级别11 AG0503 20# Φ159*4.5 GC2 6 1#RWFII134压缩机吸气支管气氨 1.5MPa 43℃0.38MPa -4℃聚氨酯泡塑65mm1.7MPa 1.5MPa 空气对接射线 5 III12 AG0504 20# Φ159*4.5 GC2 6 2#RWFII134压缩机吸气支管气氨1.5MPa43℃0.38MPa-4℃聚氨酯泡塑65mm1.7MPa 1.5MPa 空气对接射线 5 III13 AG0505 20# Φ159*4.5 GC2 7 2#RWFII134压缩机吸气支管气氨1.5MPa43℃0.38MPa-4℃聚氨酯泡塑65mm1.7MPa 1.5MPa 空气对接射线 5 III压力管道明细表（制冷系统高压侧）序号管段号管道选用管道等级管道长度介质设计参数工作参数强度试验气密性试验试压介质焊接接头无损检验材料规格名称状态压力温度压力温度接头类型方法比例合格级别1 AG0101 20#Φ108*4.0 GC28m 1#RWFII134排气管气氨 2.0MPa 98℃ 1.25MPa 73℃ 2.3 MPa 2.0MPa 空气对接射线 5 III2 AL0101 20#Φ57*3.0 GC25m 1#RWFII134油冷进液管液氨 2.0MPa98℃ 1.25MPa35℃ 2.3 MPa 2.0MPa空气对接射线 5 III3 AG0102 20#Φ76*3.5 GC27.5m 1#RWFII134油冷回气管气氨 2.0MPa98℃ 1.25MPa73℃ 2.3 MPa 2.0MPa空气对接射线 5 III4 AG0103 20#Φ108*4.0 GC28m 2#RWFII134排气管气氨 2.0MPa98℃ 1.25MPa35℃ 2.3 MPa 2.0MPa空气对接射线 5 III5 AL0102 20#Φ57*3.0 GC25m 2#RWFII134油冷进液管液氨 2.0MPa98℃ 1.25MPa35℃ 2.3 MPa 2.0MPa空气对接射线 5 III6 AG0104 20#Φ76*3.5 GC27.5m 2#RWFII134油冷回气管气氨 2.0MPa98℃ 1.25MPa73℃ 2.3 MPa 2.0MPa空气对接射线 5 III7 AG0107 20#Φ89*3.5 GC27 HSP4223排气管气氨 2.0MPa98℃ 1.25MPa73℃ 2.3 MPa 2.0MPa空气对接射线 5 III8 AG0108 20#Φ57*3.0 GC2 5 HSP4223油冷回气管气氨 2.0MPa98℃ 1.25MPa73℃ 2.3 MPa 2.0MPa空气对接射线 5 III9 AG0109 20#Φ76*3.5 GC27 RXF58排气管气氨 2.0MPa98℃ 1.25MPa73℃ 2.3 MPa 2.0MPa空气对接射线 5 III10 AG0110 20#Φ57*3.0 GC2 5 RXF58油冷回气管气氨 2.0MPa98℃ 1.25MPa73℃ 2.3 MPa 2.0MPa空气对接射线 5 III压力管道明细表（制冷系统高压侧）序号管段号管道选用管道等级管道长度介质设计参数工作参数强度试验气密性试验试压介质焊接接头无损检验材料规格名称状态压力温度压力温度接头类型方法比例合格级别11 AG0111 20#Φ219*6.0 GC251 压缩机排气总管气氨 2.0MPa 98℃ 1.25MPa 73℃ 2.3 MPa 2.0MPa 空气对接射线 5 III12 AG0201 20#Φ108*4.0 GC2 2 EC1-1冷凝器进气管气氨 2.0MPa98℃ 1.25MPa73℃ 2.3 MPa 2.0MPa空气对接射线 5 III13 AL0201 20#Φ89*3.5 GC2 4 EC1-1冷凝器排液支管液氨 2.0MPa98℃ 1.25MPa35℃ 2.3 MPa 2.0MPa空气对接射线 5 III14 AG0202 20#Φ108*4.0 GC2 2 EC1-2冷凝器进气管气氨 2.0MPa98℃ 1.25MPa73℃ 2.3 MPa 2.0MPa空气对接射线 5 III15 AL0202 20#Φ89*3.5 GC2 4 EC1-2冷凝器排液支管液氨 2.0MPa98℃ 1.25MPa35℃ 2.3 MPa 2.0MPa空气对接射线 5 III16 AL0203 20#Φ159*4.5 GC225 EC1-2冷凝器排液总管液氨 2.0MPa98℃ 1.25MPa35℃ 2.3 MPa 2.0MPa空气对接射线 5 III17 AG0301 20#Φ108*4.0 GC213 储罐与冷凝器平衡管气氨 2.0MPa98℃ 1.25MPa35℃ 2.3 MPa 2.0MPa空气对接射线 5 III18 AG0302 20#Φ108*4.0 GC215 油冷回气总管气氨 2.0MPa98℃ 1.25MPa35℃ 2.3 MPa 2.0MPa空气对接射线 5 III19 AL0301 20#Φ108*4.0 GC216 储罐向油冷供液总管液氨 2.0MPa98℃ 1.25MPa35℃ 2.3 MPa 2.0MPa空气对接射线 5 III20 AL0302 20#Φ108*4.0 GC228 储罐向低压级供液总管气氨 2.0MPa98℃ 1.25MPa35℃ 2.3 MPa 2.0MPa空气对接射线 5 III压力管道明细表（制冷系统高压侧）序号管段号管道选用管道等级管道长度介质设计参数工作参数强度试验气密性试验试压介质焊接接头无损检验材料规格名称状态压力温度压力温度接头类型方法比例合格级别21 AL0307 20# Φ57*3.0 GC2 4m 9#-4℃系统气分供液支管液氨 2.0MPa 98℃ 1.25MPa 35℃ 2.3 MPa 2.0MPa 空气对接射线 5 III22 AL0308 20# Φ57*3.0 GC2 4m 11#-4℃系统气分供液支管液氨 2.0MPa 98℃ 1.25MPa 35℃ 2.3 MPa 2.0MPa 空气对接射线 5 III23 AL0309 20# Φ76*3.5 GC2 4m 13#+3℃系统气分供液支管液氨 2.0MPa 98℃ 1.25MPa 35℃ 2.3 MPa 2.0MPa 空气对接射线 5 III。

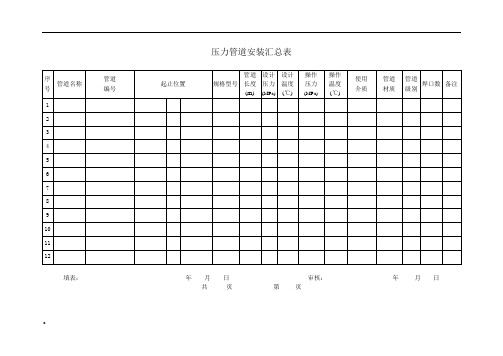

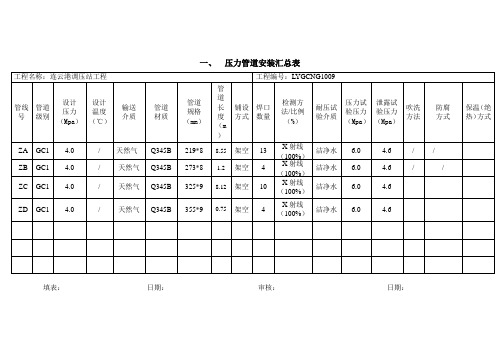

1.管道安装竣工资料设计单位：_________________________监理单位: __________________________检测单位：_________________________施工单位: __________________________建设单位：_________________________压力管道安装竣工资料目录管道图纸目录管道材料等级表(一)管子及管件（二）管道连接件（三）阀门管道数据表专业学习资料专业学习资料压力管道安装质量证明书本压力管道的安装质量经检验，符合压力管道安全技术监察规压力管道安装汇总表填表: 日期：审核: 日期：填写说明：1、序号可连着下去2、没有内容的栏内填上“” 3、管道组成件系指管子、管件、阀门（含安全阀）、法兰、垫片、M14 （包含）以上的合金钢紧固件以及膨胀节、挠性接头、耐压软管、疏水器、过滤器和分离器等材料系指焊条、焊丝等。

4、单位可为m或件、片、只等。

5、质证书可填证书号6、外观指表面质量，可填合格7、几何尺寸可填合格8、测厚主要对管子和管件，可填从最薄至最厚范围（小数点后1位）。

9、试验主要对阀门，可填合格，并注明详见〈阀门试验记录报告》。

10、硬度检查要按〈GB/T20801.4》第5.6条款进行，后应附进行硬度检查的具体记录11、无损检测要按〈GB/T20801.4》第 5.5条款进行，，后应附无损检测的详细报告12、要将本表所列的管道组成件的材质证明书复印件附后，并在质证书对应页码栏内填清对应页码以便查寻核对管道组成件(含焊材)质证书及实物检查验收记录填写说明：1、序号可连着下去。

4、没有内容的栏内填上 “”。

6、对合金钢管道组成件要按 GB/T20801.4》第5.3与5.7条款进行。

7、如是光谱分析， 则取样方法可填/”；化学分析可根据实际情况填写 ，如砂轮切割、等离子切割等。

8、取样部位可填本体等。

9、分析方法可按实际填写，如光谱或化 分等。

压力管道等级表和特性表使用说明及相关规范一.压力管道定义：1. 压力管道的重要性：国家质量监督检验检疫总局颁发的《特种设备监察条例》中，将压力管道列为特种设备监察的管理范筹，轻工协会压力管道管理委员会每四年进行一次换证大检查，其间还有不定期的抽查，不合格者将取消单位资格。

公司每年ISO内审之前各生产室应将该年度的压力管道设计项目内容形成报表上报公司生产技术部。

公司每年的ISO内审，涵盖压力管道设计审查工作，其审核由具有压力管道审核资格的内审员负责压力管道的内审，审核内容单列。

2. 压力管道定义:《特种设备监察条例》第七章规定“压力管道，是指利用一定的压力，用于输送气体或者液体管状设备，其范围规定为最高工作压力大于或等于0.1MPa（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm的管道。

”根据该定义，必须同时满足以下要求的管道才属于压力管道：2.1 输送介质为最高工作压力大于或者等于0.1Mpa（表压）的气体、液化气体、蒸汽或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体；2.2 管道公称直径大于25mm。

2.3 压力管道用管子、管件、阀门、法兰、补偿器、安全保护装置等产品均属于压力管道安全管理及监察的范围。

压力管道用管件包括弯头、弯管、三通、异径管、接管座、法兰、堵头、封头等。

压力管道用管道附件（元件）包括:管件、法兰（含螺栓及螺母）、垫片、阀门及其组合件，绝缘法兰、绝缘接头、清管器、收发筒等管道专用部件。

3. 本公司涉及的常用压力管道本公司热力、暖通、造纸、食品、医药各专业可能涉及的压力管道一般包括：蒸汽管道、液化气、天然气、锅炉给水管道、氨气管道、氨液管道、氧气管道、氢气管道、二氧化碳管道、压缩空气管道、高于沸点的凝结水管道、0.1MPa蒸汽伴热管、环氧丙烷管道、烧碱液（浓度>30%）管道、氯气管道、酒精管道、甲醇管道、酸液管道等以及其它符合上述第1条规定的管道。
