江苏省机动车遥感监测系统建设及运行管理技术要求（试行）2020年5月21日目录前言 (3)编制依据 (3)1 遥感监测系统建设技术要求 (3)1.1 系统构成与分类 (3)1.2 基本功能 (6)1.3 方法原理 (6)1.4 布点要求及点位类型 (7)1.5 网络要求 (8)1.6 遥测系统现场端软件要求 (9)1.7 数据管理平台软件要求 (11)1.8 校准和检查要求 (13)1.9 遥测设备性能要求 (16)2 遥感监测系统运行管理技术要求 (26)2.1 职责分工 (26)2.2 运行维护管理 (27)2.3 设备维修与保养 (28)2.4 数据管理与上报 (28)2.5 质量控制 (30)2.6 运行管理记录表 (31)前言为贯彻落实《江苏省打赢蓝天保卫战三年行动计划实施方案》（苏政发〔2018〕122号）要求，提高我省机动车遥感监测技术水平，确保遥感监测数据全面、准确、客观、真实，特制定本技术要求。
本技术要求适用于江苏省内机动车遥感监测系统（以下简称“遥测系统”）的建设、验收以及运行管理，也适于安装在江苏省境内政府购买服务的机动车遥感监测系统。

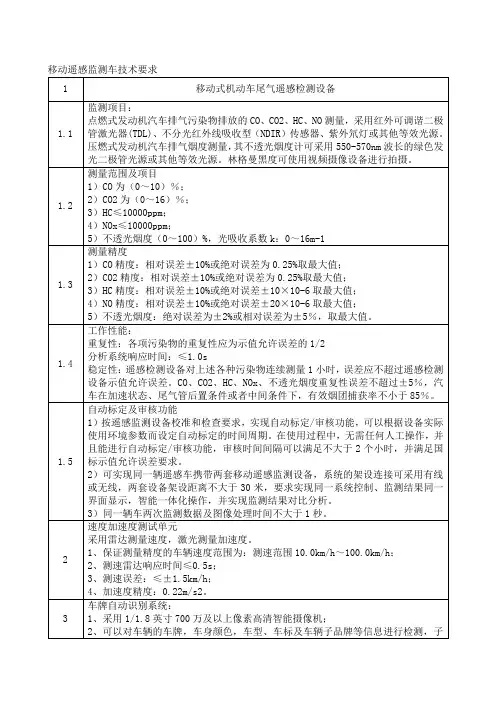

编制依据《环境信息网络建设规范》（HJ 460-2009）《在用柴油车排气污染物测量方法及技术要求》（HJ 845-2017）《机动车尾气遥测设备通用技术要求》（JB/T 11996-2014）《机动车遥感监测平台联网规范（试行）》（环办大气函﹝2017﹞1331号）《道路交通安全违法行为图像取证技术规范》（GA/T 832-2014）《道路交通安全违法行为视频取证技术规范》（GA/T 995-2012）《在用汽车排气污染物限值及检测方法（遥测法）》（DB32/T 2288-2013）1 遥感监测系统建设技术要求1.1 系统构成与分类机动车遥测系统的组成部分包括排气污染物测量分析系统、工控机、摄像系统及车牌识别系统、速度传感器、环境条件检测仪器、道路流量监测设备、道路空气质量微型监测设备（可选项目）、道路黑烟车视频监控设备（可选项目）、信息联网设备、设备供电系统及保护装置、显示屏和移动式遥感监测车（可选项目）等。
机动车尾气遥感监测市场发展和应用现状摘要：随着我国经济的快速发展，人民生活水平得到了极大改善，机动车的保有量也急剧增加。
机动车在给我们生活带来便利的同时，其尾气排放也增加了大气污染，破坏生态环境平衡，对人体健康造成很大危害。
机动车尾气遥感监测利用光谱分析手段，在不影响机动车正常通行的情形下，对机动车排放尾气污染物进行实时、快速检测，并上传环保监管平台，是一种高效的监测方法。
本文介绍该种监测设备的应用背景、政策要求以及市场发展和应用现状。
关键词：机动车尾气；遥感监测；发展现状随着我国工业化和城市化发展，空气污染问题日渐突出，持续发生的大面积雾霾事件，引起了全社会对环境空气质量的高度关注。
近些年，越来越多的研究发现，机动车尾气也是大气雾霾的重要原因之一。
机动车尾气排放的氮氧化物、挥发性有机物和颗粒物等污染物，是城市PM2.5的重要来源之一。
生态环境部《中国移动源环境管理年报（2020年）》报道，2019年全国机动车保有量达到3.48亿辆，全国机动车四项污染物排放总量1603.8万吨，其中一氧化碳（CO）、碳氢化合物（HC）、氮氧化物（NOx）、颗粒物（PM）排放量分别为771.6万吨、189.2万吨、635.6万吨、7.4万吨。
汽车是污染物排放总量的主要贡献者，其排放的CO、HC、NOx和PM超过90%。
如图1，柴油车NOx排放量超过汽车排放总量的80%，PM排放量超过90%；汽油车CO排放量超过汽车排放总量的80%，HC排放量超过70%【1】。
图1 2019年不同燃料汽车污染物排放量分担率【1】当前，我国机动车污染防治形势已十分严峻。
一是机动车排放总量居高不下，二是新增排放压力巨大，三是机动车污染危害凸显。
2018年北京市新一轮PM2.5源解析结果显示，本地排放占全年PM2.5排放的三分之二，其中移动源独大，占比达到45%，是上一轮（2014年）解析结果(占比31.1%)的1.4倍。
因此，加强机动车尾气污染防治工作，尤其是强化机动车尾气排放监管工作，是防治大中城市以PM2.5和臭氧为特征的复合型污染的重要手段。

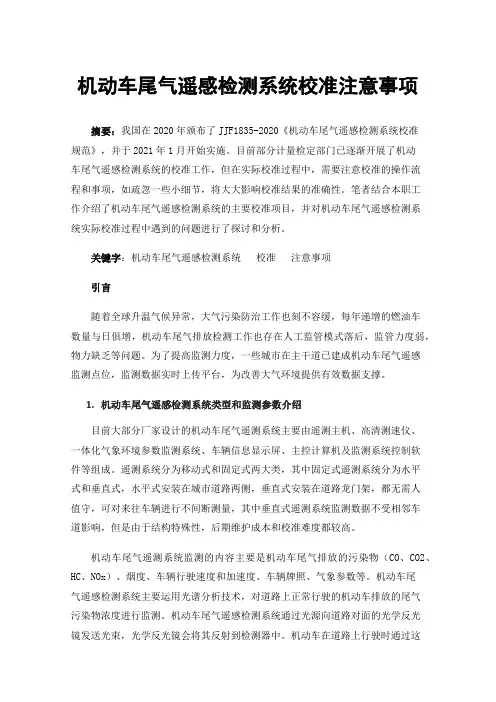

机动车尾气遥感检测系统校准注意事项摘要：我国在2020年颁布了JJF1835-2020《机动车尾气遥感检测系统校准规范》，并于2021年1月开始实施。
目前部分计量检定部门已逐渐开展了机动车尾气遥感检测系统的校准工作，但在实际校准过程中，需要注意校准的操作流程和事项，如疏忽一些小细节，将大大影响校准结果的准确性。
笔者结合本职工作介绍了机动车尾气遥感检测系统的主要校准项目，并对机动车尾气遥感检测系统实际校准过程中遇到的问题进行了探讨和分析。
关键字：机动车尾气遥感检测系统校准注意事项引言随着全球升温气候异常，大气污染防治工作也刻不容缓，每年递增的燃油车数量与日俱增，机动车尾气排放检测工作也存在人工监管模式落后，监管力度弱，物力缺乏等问题。
为了提高监测力度，一些城市在主干道已建成机动车尾气遥感监测点位，监测数据实时上传平台，为改善大气环境提供有效数据支撑。
1.机动车尾气遥感检测系统类型和监测参数介绍目前大部分厂家设计的机动车尾气遥测系统主要由遥测主机、高清测速仪、一体化气象环境参数监测系统、车辆信息显示屏、主控计算机及监测系统控制软件等组成。
遥测系统分为移动式和固定式两大类，其中固定式遥测系统分为水平式和垂直式，水平式安装在城市道路两侧，垂直式安装在道路龙门架，都无需人值守，可对来往车辆进行不间断测量，其中垂直式遥测系统监测数据不受相邻车道影响，但是由于结构特殊性，后期维护成本和校准难度都较高。
机动车尾气遥测系统监测的内容主要是机动车尾气排放的污染物（CO、CO2、HC、NOx）、烟度、车辆行驶速度和加速度、车辆牌照、气象参数等。
机动车尾气遥感检测系统主要运用光谱分析技术，对道路上正常行驶的机动车排放的尾气污染物浓度进行监测。
机动车尾气遥感检测系统通过光源向道路对面的光学反光镜发送光束，光学反光镜会将其反射到检测器中。
机动车在道路上行驶时通过这些光束，尾气会吸收光线，形成光谱特征参数。
同时机动车尾气遥测系统监控平台具备测量数据后期处理能力，能够按车牌、车型排放数据对多个单机的车型、车牌及排放数据进行自动汇总、整理、统计、对比和分析存储。

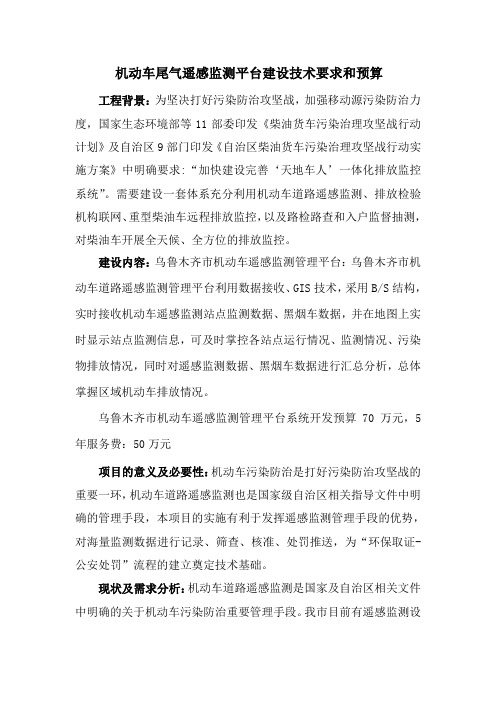

机动车尾气遥感监测平台建设技术要求和预算工程背景：为坚决打好污染防治攻坚战，加强移动源污染防治力度，国家生态环境部等11部委印发《柴油货车污染治理攻坚战行动计划》及自治区9部门印发《自治区柴油货车污染治理攻坚战行动实施方案》中明确要求:“加快建设完善‘天地车人’一体化排放监控系统”。
需要建设一套体系充分利用机动车道路遥感监测、排放检验机构联网、重型柴油车远程排放监控，以及路检路查和入户监督抽测，对柴油车开展全天候、全方位的排放监控。
建设内容：乌鲁木齐市机动车遥感监测管理平台：乌鲁木齐市机动车道路遥感监测管理平台利用数据接收、GIS技术，采用B/S结构，实时接收机动车遥感监测站点监测数据、黑烟车数据，并在地图上实时显示站点监测信息，可及时掌控各站点运行情况、监测情况、污染物排放情况，同时对遥感监测数据、黑烟车数据进行汇总分析，总体掌握区域机动车排放情况。
乌鲁木齐市机动车遥感监测管理平台系统开发预算70 万元，5 年服务费：50万元项目的意义及必要性：机动车污染防治是打好污染防治攻坚战的重要一环，机动车道路遥感监测也是国家级自治区相关指导文件中明确的管理手段，本项目的实施有利于发挥遥感监测管理手段的优势，对海量监测数据进行记录、筛查、核准、处罚推送，为“环保取证- 公安处罚”流程的建立奠定技术基础。
现状及需求分析：机动车道路遥感监测是国家及自治区相关文件中明确的关于机动车污染防治重要管理手段。
我市目前有遥感监测设备三套（两套固定式、一套移动式），并拟于今年再建两套固定式遥感监测系统。
但面对海量数据，人工筛选、核准、处罚推送效率极低，无法满足建立有效的“环保取证-公安处罚”流程的客观需求。
自治区环保督查组也对我市提出加快机动车遥感数据的应用的要求。
为解决上述问题，需要建立机动车道路遥感监测的管理平台，实现海量监测数据的自动记录、筛查、车辆信息比对、处罚推送等功能。
建设方案及规模：乌鲁木齐市机动车道路遥感监测管理平台利用数据接收、GIS技术，采用B/S结构，实时接收机动车遥感监测站点监测数据、黑烟车数据，并在地图上实时显示站点监测信息，可及时掌控各站点运行情况、监测情况、污染物排放情况，同时对遥感监测数据、黑烟车数据进行汇总分析，总体掌握区域机动车排放情况。
机动车尾气遥感监测平台建设技术要求和预算工程背景：为坚决打好污染防治攻坚战，加强移动源污染防治力度，国家生态环境部等11部委印发《柴油货车污染治理攻坚战行动计划》及自治区9部门印发《自治区柴油货车污染治理攻坚战行动实施方案》中明确要求:“加快建设完善‘天地车人’一体化排放监控系统”。
需要建设一套体系充分利用机动车道路遥感监测、排放检验机构联网、重型柴油车远程排放监控，以及路检路查和入户监督抽测，对柴油车开展全天候、全方位的排放监控。
建设内容：乌鲁木齐市机动车遥感监测管理平台：乌鲁木齐市机动车道路遥感监测管理平台利用数据接收、GIS技术，采用B/S结构，实时接收机动车遥感监测站点监测数据、黑烟车数据，并在地图上实时显示站点监测信息，可及时掌控各站点运行情况、监测情况、污染物排放情况，同时对遥感监测数据、黑烟车数据进行汇总分析，总体掌握区域机动车排放情况。
乌鲁木齐市机动车遥感监测管理平台系统开发预算70万元，5年服务费：50万元项目的意义及必要性：机动车污染防治是打好污染防治攻坚战的重要一环，机动车道路遥感监测也是国家级自治区相关指导文件中明确的管理手段，本项目的实施有利于发挥遥感监测管理手段的优势，对海量监测数据进行记录、筛查、核准、处罚推送，为“环保取证-公安处罚”流程的建立奠定技术基础。
现状及需求分析：机动车道路遥感监测是国家及自治区相关文件中明确的关于机动车污染防治重要管理手段。
我市目前有遥感监测设备三套（两套固定式、一套移动式），并拟于今年再建两套固定式遥感监测系统。
但面对海量数据，人工筛选、核准、处罚推送效率极低，无法满足建立有效的“环保取证-公安处罚”流程的客观需求。
自治区环保督查组也对我市提出加快机动车遥感数据的应用的要求。
为解决上述问题，需要建立机动车道路遥感监测的管理平台，实现海量监测数据的自动记录、筛查、车辆信息比对、处罚推送等功能。
建设方案及规模：乌鲁木齐市机动车道路遥感监测管理平台利用数据接收、GIS技术，采用B/S结构，实时接收机动车遥感监测站点监测数据、黑烟车数据，并在地图上实时显示站点监测信息，可及时掌控各站点运行情况、监测情况、污染物排放情况，同时对遥感监测数据、黑烟车数据进行汇总分析，总体掌握区域机动车排放情况。
机动车尾气遥感监测技术应用一、机动车尾气遥感监测技术概述机动车尾气遥感监测技术是一种利用光学、红外线、紫外线等传感技术，无需拦截车辆就能快速、连续、大批量检测过往车辆尾气排放状况的高科技手段。
该技术通过非接触式的测量方式，对道路上行驶的机动车排放的一氧化碳、二氧化碳、氮氧化物、颗粒物等污染物进行实时监测，极大地提高了环保部门对车辆尾气排放的监管效率和精确度。
二、遥感监测技术的基本原理与特点1. 光学遥感技术：利用特定波长的光源照射机动车尾气，通过接收和分析反射回来的光线信号，判断污染物浓度。
2. 红外遥感技术：利用特定波长红外线对尾气进行扫描，根据不同污染物对红外线的吸收特性，定量测定污染物含量。
3. 特征光谱分析：基于污染物分子特有的光谱特征，通过光谱仪捕捉并解析这些特征，实现实时监测。
三、遥感监测技术的设备组成与应用1. 设备组成：主要包括发射端光源系统、接收端探测器系统、数据采集与处理系统以及后台数据库与分析平台等部分。
2. 应用场景：在城市主干道、高速公路出入口、环境敏感区域等重要路段设置固定式遥感监测站点，或配备移动式遥感监测车，实现对车辆尾气排放的全天候、全方位、无遗漏监测。
四、遥感监测技术对环境治理的积极作用1. 实时监控：有效识别高排放车辆，即时发现超标排放行为，及时通知车主进行维修保养，提高治理时效性。
2. 数据支撑：积累大量真实、客观的车辆排放数据，为环保政策制定、排放标准修订提供科学依据。
3. 管控效能提升：通过实时监测和数据分析，环保部门可精准定位污染源，制定有针对性的减排措施，提高环境治理效能。
五、遥感监测技术在国内及国际的应用进展在国内，机动车尾气遥感监测技术已在多个城市试点并推广，形成了一套较为成熟的监测体系。
国际上，欧美发达国家早已广泛应用此技术，形成法规强制执行，并取得了显著的环保效果。
六、遥感监测技术面临的挑战与未来发展方向1. 技术挑战：如何进一步提高监测精度，降低误判率，适应不同车型、不同工况下的尾气排放监测需求。
水平固定式全激光高精度机动车尾气遥感在线监测系统技术方案（汽柴油一体）1 机动车尾气遥感监测发展现状1.1 机动车尾气遥感监测难点）、碳氢化合机动车尾气实时监测组分：一氧化碳（CO）、二氧化碳（CO2）、不透光度。
物（HC）、氮氧化物（NOX可有效监测汽油车、柴油车尾气污染物，测量范围：CO：（0-10）％；：（0-16）％；CO2HC：(0-10000)ppm；NO：(0-10000)ppm；不透光度：（0-100）%；测量精度和重复性误差：符合《在用柴油车排气污染物测量方法及技术要求》（HJ845-2017）标准要求。
目前机动车尾气遥测主要技术难点：（1）车辆快速通过时，尾气扩散较快，要求监测设备响应快速，否则无法实时监测气团浓度，导致测量结果不能够真实反应车辆的实际排放情况，在实际的道路上会出现大量误检和漏检。
（2）烟气迅速扩散，测量误差大。
在开放环境中，机动车尾气气团会迅速扩散，所以直接测量得到的各个组分的浓度绝对值不能反应尾气排放的真实值，但对同一尾气气团，扩散后各位置的各组分的体积比系数是相同的，所以机动车尾气遥测测量设备通过燃烧方程，根据各组分的相对体积比来反演尾气排放的真实浓度。
然而目前绝大多数机动车尾气遥测设备遥测光路不能够同光路，导致测量各组分的绝对浓度值不是气团的同一位置的值，体积浓度比已经不准确，因此利用燃烧方程反演的值不能反应尾气真实排放情况。
1.2 机动车尾气遥感监测现状近几年国内机动车尾气遥感监测技术得到快速发展，技术路线包括NDIR非分散红外光谱、DOAS紫外差分吸收光谱、TDLAS可调节半导体激光吸收光谱等。
在户外尾气遥感监测应用领域TDLAS可调谐半导体激光吸收光谱技术路线，在抗干扰能力、测量分辨率、信号稳定性、光源寿命、运维成本以及测量响应时间等方面具有明显的优势，具体见表1。
随着各种技术路线快速发展所衍生的产品见表2。
第1种产品采用NDIR、DOAS相结合的方式，设备造价低，但在户外尾气遥感监测应用领域受环境的温度、湿度以及其它背景气体影响较严重，测量响应时间慢，存在严重的漂移，导致无法准确测量尾气排放各污染物浓度值。

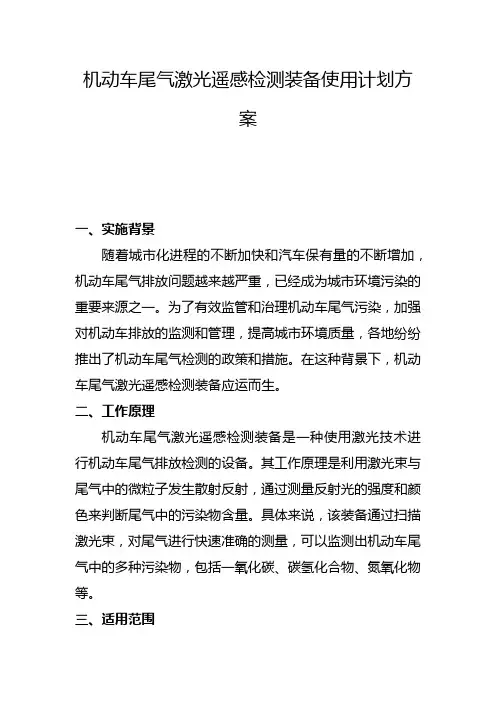

机动车尾气激光遥感检测装备使用计划方案一、实施背景随着城市化进程的不断加快和汽车保有量的不断增加，机动车尾气排放问题越来越严重，已经成为城市环境污染的重要来源之一。
为了有效监管和治理机动车尾气污染，加强对机动车排放的监测和管理，提高城市环境质量，各地纷纷推出了机动车尾气检测的政策和措施。
在这种背景下，机动车尾气激光遥感检测装备应运而生。
二、工作原理机动车尾气激光遥感检测装备是一种使用激光技术进行机动车尾气排放检测的设备。
其工作原理是利用激光束与尾气中的微粒子发生散射反射，通过测量反射光的强度和颜色来判断尾气中的污染物含量。
具体来说，该装备通过扫描激光束，对尾气进行快速准确的测量，可以监测出机动车尾气中的多种污染物，包括一氧化碳、碳氢化合物、氮氧化物等。
三、适用范围机动车尾气激光遥感检测装备适用于各种机动车的尾气排放检测，包括小型汽车、货车、公交车、出租车等。
它可以在道路上随时随地对机动车尾气进行检测，具有实时性和高效性。
四、实施计划步骤1、设备采购：先确定设备的品牌、型号、功能等要求，再进行设备的采购。
2、设备安装：设备安装需按照设备说明书进行，确保设备能够正常运行。
3、设备调试：设备安装后需要进行调试，确保设备的准确性和稳定性。
4、人员培训：对操作人员进行培训，使其能够熟练掌握设备操作技能。
5、实际应用：将设备应用于机动车尾气排放检测中，对检测结果进行分析和评估。
五、创新要点机动车尾气激光遥感检测装备的创新点在于其使用了高精度的激光技术，能够对机动车尾气进行准确快速的检测。
同时，它具有实时性和高效性，能够大大提高机动车尾气排放检测的效率和准确性。
六、预期效果机动车尾气激光遥感检测装备的使用，可以有效监测和控制机动车尾气的排放，减少城市环境污染，提高空气质量，改善城市居民的生活环境。
同时，它可以提高机动车尾气排放检测的效率和准确性，减少人力和物力资源的浪费。
七、达到收益机动车尾气激光遥感检测装备的使用，可以为城市环境治理和空气质量改善做出贡献，提高城市形象和居民的生活质量。

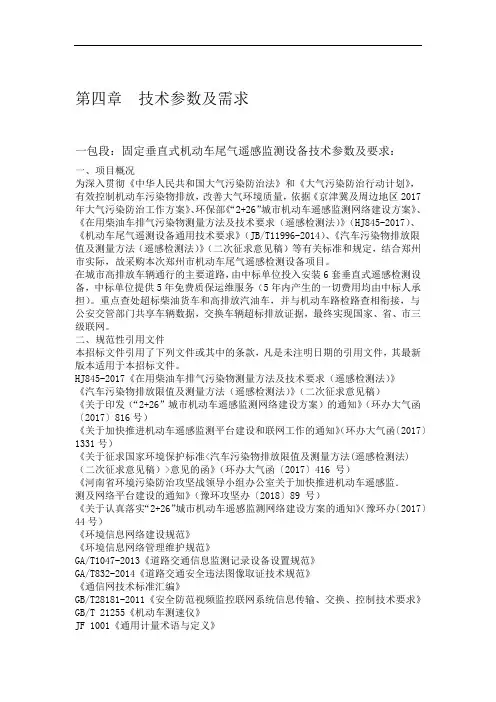

第四章技术参数及需求一包段：固定垂直式机动车尾气遥感监测设备技术参数及要求：一、项目概况为深入贯彻《中华人民共和国大气污染防治法》和《大气污染防治行动计划》，有效控制机动车污染物排放，改善大气环境质量，依据《京津冀及周边地区2017年大气污染防治工作方案》、环保部《“2+26”城市机动车遥感监测网络建设方案》、《在用柴油车排气污染物测量方法及技术要求（遥感检测法）》（HJ845-2017）、《机动车尾气遥测设备通用技术要求》（JB/T11996-2014）、《汽车污染物排放限值及测量方法（遥感检测法）》（二次征求意见稿）等有关标准和规定，结合郑州市实际，故采购本次郑州市机动车尾气遥感检测设备项目。
在城市高排放车辆通行的主要道路，由中标单位投入安装6套垂直式遥感检测设备，中标单位提供5年免费质保运维服务（5年内产生的一切费用均由中标人承担）。
