思科网络学院教程——进一步了解路由表

思科路由配置1. 概述路由器是网络中最基本和关键的设备之一，用于将数据包从源地址转发到目标地址。

思科路由器是市场上最常见和广泛使用的路由器品牌之一。

本文将为您提供有关思科路由器配置的详细指南。

我们将涵盖从基本的硬件设置到路由器软件配置的各个方面。

2. 硬件设置首先，我们需要确保正确设置并连接路由器的硬件。

以下是一些重要的硬件设置步骤：a. 将路由器连接到电源并确保电源线连接良好。

b. 将一端连接到路由器的WAN（广域网）端口，将另一端连接到您的互联网服务提供商（ISP）提供的调制解调器。

c. 使用以太网电缆将计算机连接到路由器的LAN（局域网）端口。

d. 确保所有连接都安全可靠，并检查LED指示灯以确保设备未出现故障。

3. 访问路由器一旦硬件设置完成，我们需要访问路由器的管理界面来进行进一步的配置。

按照以下步骤访问路由器：a. 打开您喜欢的Web浏览器（如Chrome，Firefox等）。

b. 在浏览器的地址栏中输入默认网关地址。

默认网关通常是路由器的IP地址，默认为192.168.1.1或192.168.0.1。

c. 按下回车键后，将显示一个登录界面。

根据您的路由器型号和设置，您可能需要输入用户名和密码。

d. 输入正确的用户名和密码，或者使用路由器的默认凭据。

如果您不确定，请查看路由器的用户手册或咨询您的ISP。

4. 基本配置一旦成功登录到路由器的管理界面，我们可以进行基本的配置。

以下是一些常见的基本配置设置：a. 更改管理员密码：为了保护路由器免受未经授权的访问，我们应该更改默认的管理员密码。

b. 设置无线网络：如果您的路由器具有无线功能，您可以设置无线网络名称（SSID）和密码来保护您的无线网络。

c. 配置LAN设置：您可以更改路由器的LAN IP地址，子网掩码和DHCP服务器设置。

5. 路由配置路由配置是路由器最重要的功能之一。

在这一步中，我们可以配置路由器来将数据包转发到不同的网络。

以下是一些常见的路由配置步骤：a. 配置静态路由：如果您的网络中有几个子网，并且您希望路由器知道如何将数据包转发到每个子网，请配置静态路由。

思科路由知识点总结一、思科路由器入门1. 路由器的基本概念路由器是连接不同网络的设备，主要用于在不同网络之间进行数据传输和路由选择。

路由器可以将数据包按照目的地址转发到正确的目的地，保证数据的正确传输。

思科路由器是一种常用的企业级路由器设备，具有高性能和丰富的功能和工具。

2. 路由器的工作原理路由器的工作原理包括数据包的传输和路由选择。

当数据包到达路由器时，路由器会根据目的地址选择最佳的路由，然后转发数据包到下一个网络。

路由器还可以进行数据包的处理和过滤，保证网络安全和性能。

3. 路由器的网络配置路由器的网络配置包括IP地址的配置、路由表的配置、接口配置等。

通过正确的网络配置，可以使路由器连接到不同的网络，并进行数据传输和路由选择。

4. 路由器的管理与监控路由器的管理与监控包括路由器的远程管理、配置备份、日志监控等。

通过良好的管理与监控，可以及时发现和解决网络问题，保证网络的正常运行。

二、思科路由器的配置与管理1. 路由器的基本配置路由器的基本配置包括主机名的配置、密码的设置、时钟的配置等。

正确的基本配置可以保证路由器的安全和正确运行。

2. 路由器的接口配置路由器的接口配置包括以太网接口的配置、串行接口的配置、虚拟接口的配置等。

通过接口配置，可以使路由器连接到不同的网络，并进行数据传输。

3. 路由器的路由配置路由器的路由配置包括静态路由的配置、动态路由的配置、默认路由的配置等。

通过路由配置，可以使路由器选择最佳的路由路径，保证数据的快速传输。

4. 路由器的安全配置路由器的安全配置包括密码的设置、ACL的配置、VPN的配置等。

通过安全配置，可以保护路由器和网络的安全，防止未经授权的访问和攻击。

5. 路由器的管理与监控路由器的管理与监控包括远程管理的配置、配置备份的配置、日志监控的配置等。

通过管理与监控，可以及时发现和解决网络问题，保证网络的正常运行。

三、思科路由器的高级功能1. 路由器的VLAN配置路由器的VLAN配置包括VLAN的创建、VLAN的划分、VLAN的配置等。

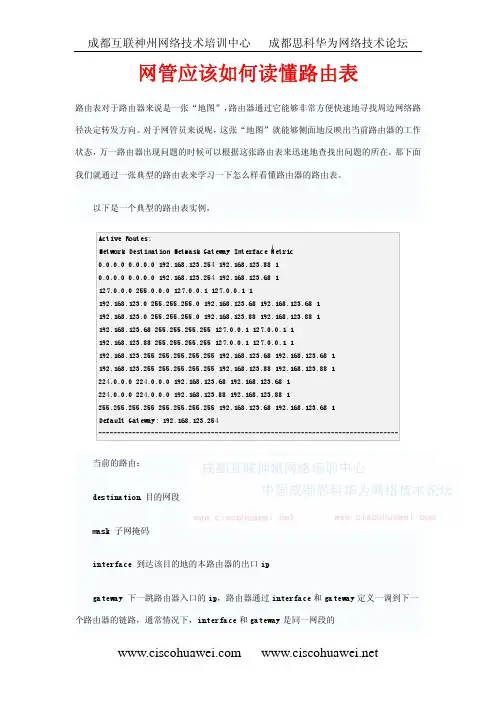

网管应该如何读懂路由表路由表对于路由器来说是一张“地图”，路由器通过它能够非常方便快速地寻找周边网络路径决定转发方向。

对于网管员来说呢，这张“地图”就能够侧面地反映出当前路由器的工作状态，万一路由器出现问题的时候可以根据这张路由表来迅速地查找出问题的所在。

那下面我们就通过一张典型的路由表来学习一下怎么样看懂路由器的路由表。

以下是一个典型的路由表实例，Active Routes:Network Destination Netmask Gateway Interface Metric0.0.0.0 0.0.0.0 192.168.123.254 192.168.123.88 10.0.0.0 0.0.0.0 192.168.123.254 192.168.123.68 1127.0.0.0 255.0.0.0 127.0.0.1 127.0.0.1 1192.168.123.0 255.255.255.0 192.168.123.68 192.168.123.68 1192.168.123.0 255.255.255.0 192.168.123.88 192.168.123.88 1192.168.123.68 255.255.255.255 127.0.0.1 127.0.0.1 1192.168.123.88 255.255.255.255 127.0.0.1 127.0.0.1 1192.168.123.255 255.255.255.255 192.168.123.68 192.168.123.68 1192.168.123.255 255.255.255.255 192.168.123.88 192.168.123.88 1224.0.0.0 224.0.0.0 192.168.123.68 192.168.123.68 1224.0.0.0 224.0.0.0 192.168.123.88 192.168.123.88 1255.255.255.255 255.255.255.255 192.168.123.68 192.168.123.68 1Default Gateway: 192.168.123.254--------------------------------------------------------------------------------当前的路由：destination 目的网段mask 子网掩码interface 到达该目的地的本路由器的出口ipgateway 下一跳路由器入口的ip，路由器通过interface和gateway定义一调到下一个路由器的链路，通常情况下，interface和gateway是同一网段的metric 跳数，该条路由记录的质量，一般情况下，如果有多条到达相同目的地的路由记录，路由器会采用metric值小的那条路由第一条 0.0.0.0 0.0.0.0 192.168.123.254 192.168.123.88 1缺省路由：意思就是说，当一个数据包的目的网段不在你的路由记录中，那么，你的路由器该把那个数据包发送到哪里！缺省路由的网关是由你的连接上的default gateway决定的该路由记录的意思是：当我接收到一个数据包的目的网段不在我的路由记录中，我会将该数据包通过192.168.123.88这个接口发送到 192.168.123.254这个地址，这个地址是下一个路由器的一个接口，这样这个数据包就可以交付给下一个路由器处理，与我无关。

Cisco路由技术基础知识详解Cisco路由技术基础知识详解路由器<一>最简单的网络可以想象成单线的总线，各个计算机可以通过向总线发送分组以互相通信。

但随着网络中的计算机数目增长，这就很不可行了，会产生许多问题：1、带宽资源耗尽。

2、每台计算机都浪费许多时间处理无关的广播数据。

3、网络变得无法管理，任何错误都可能导致整个网络瘫痪。

4、每台计算机都可以监听到其他计算机的通信。

把网络分段可以解决这些问题，但同时你必须提供一种机制使不同网段的计算机可以互相通信，这通常涉及到在一些ISO网络协议层选择性地在网段间传送数据，我们来看一下网络协议层和路由器的位置。

我们可以看到，路由器位于网络层。

本文假定网络层协议为IPv4，因为这是最流行的协议，其中涉及的概念与其他网络层协议是类似的。

一、路由与桥接路由相对于2层的桥接/交换是高层的概念，不涉及网络的物理细节。

在可路由的网络中，每台主机都有同样的网络层地址格式（如IP地址），而无论它是运行在以太网、令牌环、FDDI还是广域网。

网络层地址通常由两部分构成：网络地址和主机地址。

网桥只能连接数据链路层相同（或类似）的网络，路由器则不同，它可以连接任意两种网络，只要主机使用的是相同的网络层协议。

路由器<二>二、连接网络层与数据链路层网络层下面是数据链路层，为了它们可以互通，需要“粘合”协议。

ARP（地址解析协议）用于把网络层(3层)地址映射到数据链路层(2层)地址，RARP(反向地址解析协议)则反之。

虽然ARP的定义与网络层协议无关，但它通常用于解析IP地址；最常见的数据链路层是以太网。

因此下面的ARP和RARP的例子基于IP和以太网，但要注意这些概念对其他协议也是一样的。

1、地址解析协议网络层地址是由网络管理员定义的抽象映射，它不去关心下层是哪种数据链路层协议。

然而，网络接口只能根据2层地址来互相通信，2层地址通过ARP从3层地址得到。

并不是发送每个数据包都需要进行ARP请求，回应被缓存在本地的ARP表中，这样就减少了网络中的ARP包。

如何读懂路由表-实例大解析及双网卡设置方案当前的路由：destination 目的网段mask 子网掩码interface 到达该目的地的本路由器的出口ipgateway 下一跳路由器入口的ip，路由器通过interface和gateway定义一调到下一个路由器的链路，通常情况下，interface和gateway是同一网段的metric 跳数，该条路由记录的质量，一般情况下，如果有多条到达相同目的地的路由记录，路由器会采用metric值小的那条路由第一条缺省路由：意思就是说，当一个数据包的目的网段不在你的路由记录中，那么，你的路由器该把那个数据包发送到哪里！缺省路由的网关是由你的连接上的default gateway决定的该路由记录的意思是：当我接收到一个数据包的目的网段不在我的路由记录中，我会将该数据包通过192.168.123.88这个接口发送到192.168.123.254这个地址，这个地址是下一个路由器的一个接口，这样这个数据包就可以交付给下一个路由器处理，与我无关。

该路由记录的线路质量1第二条缺省路由：该路由记录的意思是：当我接收到一个数据包的目的网段不在我的路由记录中，我会将该数据包通过192.168.123.68这个接口发送到192.168.123.254这个地址，这个地址是下一个路由器的一个接口，这样这个数据包就可以交付给下一个路由器处理，与我无关。

该路由记录的线路质量1第三条本地环路：127.0.0.0这个网段内所有地址都指向自己机器，如果收到这样一个数据，应该发向哪里该路由记录的线路质量1第四条直联网段的路由记录：当路由器收到发往直联网段的数据包时该如何处理，这种情况，路由记录的interface和gateway是同一个。

当我接收到一个数据包的目的网段是192.168.123.0时，我会将该数据包通过192.168.123.68这个接口直接发送出去，因为这个端口直接连接着192.168.123.0这个网段，该路由记录的线路质量1第五条直联网段的路由记录当我接收到一个数据包的目的网段是192.168.123.0时，我会将该数据包通过192.168.123.88这个接口直接发送出去，因为这个端口直接连接着192.168.123.0这个网段，该路由记录的线路质量1第六条本地主机路由：当路由器收到发送给自己的数据包时将如何处理当我接收到一个数据包的目的网段是192.168.123.68时，我会将该数据包收下，因为这个数据包时发送给我自己的，该路由记录的线路质量 1第七条本地主机路由：当路由器收到发送给自己的数据包时将如何处理当我接收到一个数据包的目的网段是192.168.123.88时，我会将该数据包收下，因为这个数据包时发送给我自己的，该路由记录的线路质量 1 第八条本地广播路由：当路由器收到发送给直联网段的本地广播时如何处理当我接收到广播数据包的目的网段是192.168.123.255时，我会将该数据从192.168.123.68接口以广播的形势发送出去，该路由记录的线路质量 1 第九条本地广播路由：当路由器收到发送给直联网段的本地广播时如何处理当我接收到广播数据包的目的网段是192.168.123.255时，我会将该数据从192.168.123.88接口以广播的形势发送出去，该路由记录的线路质量 1 第十条组播路由：当路由器收到一个组播数据包时该如何处理当我接收到组播数据包时，我会将该数据从192.168.123.68接口以组播的形势发送出去，该路由记录的线路质量 1第十一条组播路由：当路由器收到一个组播数据包时该如何处理当我接收到组播数据包时，我会将该数据从192.168.123.88接口以组播的形势发送出去，该路由记录的线路质量 1第十二条广播路由：当路由器收到一个绝对广播时该如何处理当我接收到绝对广播数据包时，将该数据包丢弃掉连接的缺省网关：192.168.123.254原帖由wghua96121于2009-8-31 17:05 发表以下摘自百度。

路由器的基本配置思科教程路由器的基本配置思科教程1.概述1.1 路由器的作用和基本原理1.2 路由器的分类和功能1.3 路由器的基本配置流程2.硬件连接2.1 连接路由器的电源和网线2.2 连接路由器的WAN口和LAN口2.3 连接路由器的无线网络3.登录路由器3.1 使用Web界面登录路由器3.2 使用命令行方式登录路由器4.基本配置4.1 设置管理员用户名和密码4.2 配置路由器的主机名4.3 设置时区和时间4.4 配置DNS服务器4.5 配置路由器的IP地质5.设置无线网络5.1 开启无线功能5.2 设置无线网络的SSID和密码 5.3 配置无线加密方式5.4 设置无线信道和传输功率6.网络连接设置6.1 配置静态IP地质6.2 配置动态IP获取方式6.3 配置PPPoE拨号上网7.路由配置7.1 配置静态路由7.2 配置动态路由协议7.3 配置路由器的NAT功能7.4 配置端口转发和DMZ8.安全配置8.1 设置访问控制和防火墙8.2 配置VPN和远程访问8.3 设置密码加密和密钥管理9.故障排除9.1 路由器无法启动或无法访问9.2 无法上网或网络连接不稳定9.3 无法连接无线网络附件：本文档所附带的附件包括路由器配置示例、网络拓扑图和常见问题解答。

法律名词及注释：- 管理员用户名和密码：用于登录路由器管理界面的账号和密码，用于进行配置和管理操作。

- 主机名：路由器的标识名称，用于唯一标识一个路由器设备。

- 时区和时间：设置路由器的时区和时间，用于准确记录日志和进行时间相关的功能操作。

- DNS服务器：域名系统服务器，用于将域名解析为对应的IP地质，实现网络设备之间的通信。

- IP地质：网络中用于标识设备的唯一地质，用于设备之间的通信。

- 无线网络的SSID：无线网络的名称，用于区分不同的无线网络。

- 无线加密方式：用于保护无线网络通信安全的加密方式，如WEP、WPA、WPA2等。

- 无线信道和传输功率：无线网络的工作频段和传输功率的设置，用于优化无线信号覆盖范围和传输质量。
