第一章习题答案121元件1,2为电源元件,产生功率分别为560W,540W。
元件3,4,5为负载元件,消耗功率分别为600W,320W,180W。
122.(1)图帖(2)Uab= —250v, Ucd=25v,Uef=200v, Ugh=25v.131. (a) u= —10×10ˉ⁴i v(b)u= —0.02 di/dt v(c)i =10×10ˉ⁶ du/dt A132151.I₃=-2mA, U₃=60AP₃=-120W为电源元件,发出功率152.R=4Ω153.(1)In=45.45A, E=247.27V(2) I=23.33A, U=233.27V, P=5442W,(3) I=95.1A, U=190.21V, P=18089W,发电机已超载154.In=0.01A, R=10KΩ,Pr=1W,选(4)中的电阻155.选(a)电路156.(1)In=4A,E=52V,R=12.5Ω(2)U∀=52V(3)I₃=104A161. I₃=0.31ΛA, I₄=9.3ΛA, I₆=9.6ΛA162.I=0.4A, Uab=10V, Uac=0V163.I₁=1A, U₂=6V164.E₁=12V, Rx=2Ω171.V₁=10V, V₂=7.5V, V₃=2.5V172.开关闭合时 Va=8V, Vb=0V, Vc=-4V开关断开时 Va=9V, Vb=3V, Vc=-3V173.I=1A, Va=5V174.开关断开时 Va=-5.8V开关闭合时 Va=1.96V第二章习题答案221. I=1/3 A222.I= -0.5A231.I1=2A ,I2=1A,I3=2A232.I₁=2A,I₂=1A,I₃=2A233. I=8/7 A234.I₂=1A252.U ab=4.5V253. U ab=24/7 V254.I=2A256. U₃=0时U ab=14V261.I=-0.5A266.I=0.5A第三章习题答案311.(1) і=2√2sin(314t-30˚)A, u=36√2sin(314t+45˚)V(3)Iм=2.8A, Uм=50.9V, ω=314rad/s, Y=75˚,313.(1)A+B=13.66∠1.43˚ ,(2)A-B=11.89∠78.65˚ ,(3) A*B=80∠-8.13˚ ,(4)A/B=1.25∠81.87˚ ,315.İ=4.84∠41.9˚A, і=4.84√2 sin(314t+41.9˚)A321.I=3.5A, Q=770V ar, f=100Hz322.I=20A, Q=-200 V ar, і=20√2sin(10⁶ t+150˚)A323.f=50Hz时:I r=1A, Pr=100W,Il=10A, Ql=1000Var,Ic=10A, Qc=-1000Var,f=1000Hz时:I r=1A, Pr=100W,Il=0.5A, Ql=50Var,Ic=200A, Qc=-20000Var,324.阻抗Z1为电感元件,Z2为电容元件,Z3为电阻元件,331.(1)电感性电路Y=53.1˚(2)电阻性电路Y=0˚(3)电容性电路Y=-70˚332.R=2Ω,L=69.8mH333.I˚=0.368∠-60˚ A,U˚r₁=103∠-60˚ V,U˚镇=190∠27.8˚ V334.U1=127V, U2=254V335.X c₂=5Ω, R₂=11Ω336. I˚₁=3∠0˚ A, I˚₂=3∠0˚ A, U˚=8.49∠45˚ V337.(1)I=5A(2)Z₂为电阻元件时Ι=7A(3)Z₂为电容元件时Ι=1A338.R=20Ω, Xl=51.25Ω, X c=6.65Ω,339.I=10×21/2 A, R=10Ω, X c=10Ω, Xl=7.07Ω3310. I˚₁=11∠-60˚ A, I˚₂=11∠0˚ A, U˚=19∠-30˚ V P1=1210W, P2=2420W, P=3630W3311.i₁=44√2 sin(314t-53˚)Ai₂=22√2 sin(314t-37˚)AI=65.48√2 sin(314t-47.73˚)A3312.(a)I。=14.14A(b)U。=80V(c) I。=2A(d)U。=14.14V(e)I。=10A, U。=141.4V341.(1) I。=0.01A, U c=50V(2)I=9.93310ˉ⁴A,U c=4.49V342.R=15.7Ω, L=0.1H343. Z=106j10Ω345. R=10Ω, L=0.159mH, C=159Pf, Q=100351. C=372ΛF并联电容前 P=20KW,Q=26.62KVar, S=33.33KVA并联电容后 P=20KW,Q=9.67KVar, S=22.22KVA 352.电感性 Z=20+j39.2 即R=20Ω, L=125mH, cosω=0.45353.I=5.14A,︳Z₂︱=262Ω电容性负载361.U。=7.85+2.66sin(3ωt+36.87˚)V362.іr=2+2.4*21/2 sin(314t+36.87˚)I r=3.12A, P=39W371.星形联接时 Il=15.7A, P=10.3KW三角形联接时 Il=47A, P=30.9KW372. Il=173A373.(1)各相负载不对称(2)I˚u=22∠0˚A,I˚v=22∠-30˚A,I˚w=22∠30˚A,(3)P=4840W374.应采用星形联接方式P=23.2KW,Q=17.4KVar,S=29KVA第8章习题答案811.(a)Uab=-12V,(b)Uab=0812.(a)Va=6.7V,Id=3.25mA(b)Va=7.7V,Id=1.63mA813.(a) U。=14V, (b) U。=10V, (c) U。=4V, (d) U。=5V.815.(a) 饱和(b)放大(c)损坏(d)放大816.PNP锗管A-集电极B-基极C-发射极817.g m=0.67×10ˉ⁴ s821.Auo=150, Au=100, rі=5KΩ, r。=5KΩ823.(1) Ιb=40ΛA,Ιc=1.6mA, Uce=5.6V(3)Ǻu=-92.4, r і=0.866kΩ, r。=2kΩ825.U。=1.2V826.(1)Rb=232.5 KΩ,,Rc=3 KΩ,Rl=1.5 KΩ,β=50(2)Uim=34.5mV831.(1) Ιb=32.4ΛA,Ιc=1.62mA, Uce=5.52V(2)Ǻu=-65.4, r і=0.885kΩ, r。=2kΩ(3)Au=-0.65(4)Ιb=16.3ΛA,Ιc=1.63mA, Uce=5.48V , r і=0.885kΩ, Ǻu =-73.7 834.(1)Ιb=72.7ΛA,Ιc=4.36mA, Uce=4.64V ,(2)Ǻu=-106.4, r і=0.536kΩ, r。=1kΩ841.(1)Ιb=0.035mA,Ιc=2.1mA, Uce=7.72V , ,(3)Ǻu=0.98, r і=47.1kΩ, r。=17.3kΩ,843. Ǻu1=-0.952,Ǻu2=0.984第9章习题答案921.(a)电压并联负反馈(b)电压并联负反馈(c)电压并联负反馈922. (a)电流并联负反馈(b)电流串联负反馈(c)电压串联负反馈931.U。= -(R2/R1) ui₁+(1+R2/R1) [R4/(R3+R4)] ui₂932.U。=6 ui₁+1.5 ui₂U。=3.54V933. U。=( Rf/R1)(1+R5/R3) ui938.R1=10MΩ,R2=1MΩ, R3=10 0KΩ,939. R1=1KΩ,R2=9 KΩ, R3=9 0KΩ,。

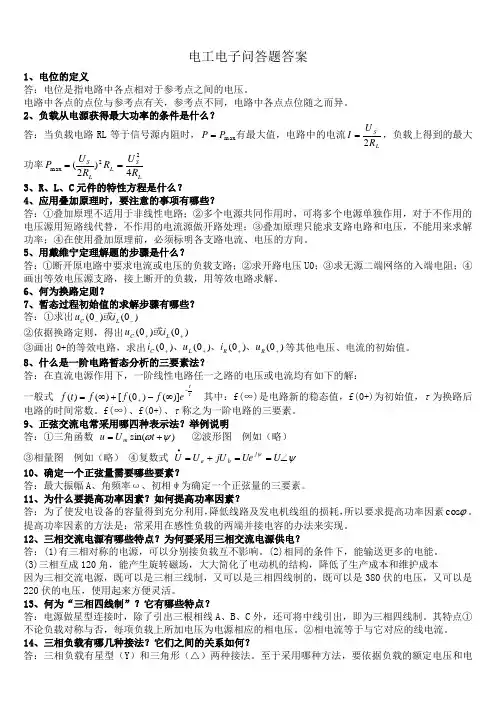

电工电子问答题答案1、电位的定义答:电位是指电路中各点相对于参考点之间的电压。
电路中各点的点位与参考点有关,参考点不同,电路中各点点位随之而异。
2、负载从电源获得最大功率的条件是什么?答:当负载电路RL 等于信号源内阻时,max P P =有最大值,电路中的电流LS R U I 2=,负载上得到的最大功率LS L L S R U R R U P 4)2(22max == 3、R 、L 、C 元件的特性方程是什么?4、应用叠加原理时,要注意的事项有哪些?答:①叠加原理不适用于非线性电路;②多个电源共同作用时,可将多个电源单独作用,对于不作用的电压源用短路线代替,不作用的电流源做开路处理;③叠加原理只能求支路电路和电压,不能用来求解功率;④在使用叠加原理前,必须标明各支路电流、电压的方向。
5、用戴维宁定理解题的步骤是什么?答:①断开原电路中要求电流或电压的负载支路;②求开路电压U0;③求无源二端网络的入端电阻;④画出等效电压源支路,接上断开的负载,用等效电路求解。
6、何为换路定则?7、暂态过程初始值的求解步骤有哪些?答:①求出)0()0(--L C i u 或②依据换路定则,得出)0()0(++L C i u 或③画出0+的等效电路,求出)0()0()0()0(++++R R L C u i u i 、、、等其他电压、电流的初始值。
8、什么是一阶电路暂态分析的三要素法?答:在直流电源作用下,一阶线性电路任一之路的电压或电流均有如下的解:一般式 τte f f f t f -+∞-+∞=)]()0([)()( 其中:f(∞)是电路新的稳态值,f(0+)为初始值,τ为换路后电路的时间常数。
f(∞)、f(0+)、τ称之为一阶电路的三要素。
9、正弦交流电常采用哪四种表示法?举例说明答:①三角函数 )sin(ψω+=t U u m ②波形图 例如(略)③相量图 例如(略) ④复数式 ψψ∠==+=•U Ue jU U U j b a10、确定一个正弦量需要哪些要素?答:最大振幅A 、角频率ω、初相ψ为确定一个正弦量的三要素。

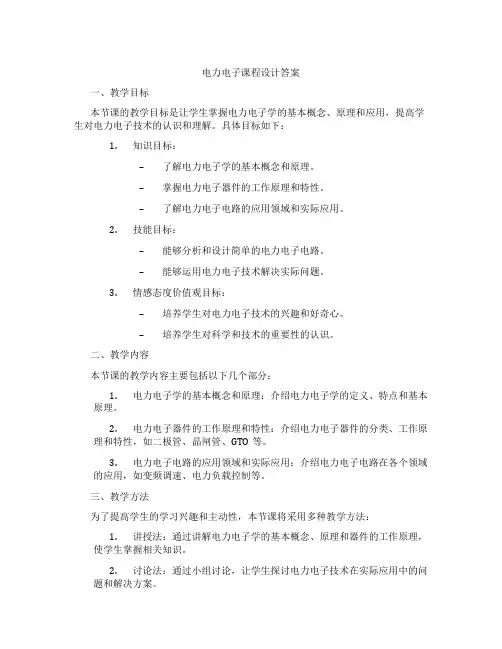

电力电子课程设计答案一、教学目标本节课的教学目标是让学生掌握电力电子学的基本概念、原理和应用,提高学生对电力电子技术的认识和理解。
具体目标如下:1.知识目标:–了解电力电子学的基本概念和原理。
–掌握电力电子器件的工作原理和特性。
–了解电力电子电路的应用领域和实际应用。
2.技能目标:–能够分析和设计简单的电力电子电路。
–能够运用电力电子技术解决实际问题。
3.情感态度价值观目标:–培养学生对电力电子技术的兴趣和好奇心。
–培养学生对科学和技术的重要性的认识。
二、教学内容本节课的教学内容主要包括以下几个部分:1.电力电子学的基本概念和原理:介绍电力电子学的定义、特点和基本原理。
2.电力电子器件的工作原理和特性:介绍电力电子器件的分类、工作原理和特性,如二极管、晶闸管、GTO等。
3.电力电子电路的应用领域和实际应用:介绍电力电子电路在各个领域的应用,如变频调速、电力负载控制等。
三、教学方法为了提高学生的学习兴趣和主动性,本节课将采用多种教学方法:1.讲授法:通过讲解电力电子学的基本概念、原理和器件的工作原理,使学生掌握相关知识。
2.讨论法:通过小组讨论,让学生探讨电力电子技术在实际应用中的问题和解决方案。
3.案例分析法:通过分析具体的电力电子电路应用案例,让学生更好地理解电力电子技术的应用。
4.实验法:安排实验室实践活动,让学生亲自动手进行电力电子电路的搭建和测试,增强实践能力。
四、教学资源为了支持教学内容和教学方法的实施,丰富学生的学习体验,我们将准备以下教学资源:1.教材:选用权威、实用的电力电子学教材,作为学生学习的主要参考资料。
2.参考书:提供相关的电力电子学参考书籍,拓展学生的知识面。
3.多媒体资料:制作精美的教学PPT,配合生动的动画和视频,直观地展示电力电子电路的工作原理和应用。
4.实验设备:准备齐全的电力电子实验设备,包括电源、负载、电力电子器件等,让学生能够进行实际的操作和实验。
五、教学评估本节课的评估方式将采用多元化的形式,以全面、客观地评价学生的学习成果。
电工电子综合课程设计(答案)天津大学电气与自动化实验中心2008年8月电工电子综合工程设计答案任务(一)(二)单、双开关电路的安装(1)工作计划任务名称:(一)单、双开关电路的安装材料清单工作清单图1-1 单开关电路原理:开关K闭合时灯泡L亮,K断开时灯泡L灭.。
图1-2 双开关电路原理:图1-2是用两个双联开关K1和K2来控制灯泡L的点亮与熄灭.,常用于楼上与楼下、门口与床头等灯的控制。
工作清单工作流程叙述成绩图1-3 电路元件布局1.安装线槽、空气开关、保险、开关、灯座、端子等。
2.分别按照图1-1和图1-2接线。
3.装入2A保险管,用万用表检查电路无误后通电,观察电路工作情形。
任务(三)三相异步电动机点动控制任务名称:(三)三相异步电动机点动控制材料清单工作清单图3-1 三相异步电动机点动控制图3-1所示为一种三相异步电动机点动控制电路。
左边为主电路,主电路由空气开关、接触器KM的主触点和电动机构成。
右边为控制电路,控制电路由按钮SB和接触器KM的吸引线圈串联构成。
工作时,首先合上空气开关,这时电动机不会运转,当按下按钮SB时,接触器线圈KM通电产生电磁力,KM的三个动合主触点吸合,使电动机与三相电源接通,起动运转,松开按钮SB,接触器KM的线圈断电失磁,主触点断开恢复常态,电动机断电停止运转,这就实现了电动机的点动控制。
熔断器FU的作用是控制电路电源短路保护。
工作流程叙述成绩图3-2 点动控制电路元件布局1. 安装线槽、导轨、空气开关、保险、开关、接触器、按钮固定板、端子等。
2. 按照图3-1接线。
3. 用万用表检查电路无误后通电,观察电路工作情形。
注:急停按钮、指示灯L1、L2备用。
思考题:点动控制在工农业生产中经常用在吊装启动电动葫芦等。
任务(四)三相异步电动机基本起、停控制电路任务名称:(四)三相异步电动机基本起、停控制电路材料清单工作清单设计原理图成绩图4-1 三相异步电动机基本起、停控制电路图4-1所示为三相异步电动机基本起、停控制电路。
电工电子技术课后习题与答案(a)(b)图4-24 习题4、1的图解(a)(b)4、2 在图4-25所示电路中,已知I =10mA,R1 =3kΩ,R2 =3kΩ,R3 =6kΩ,C =2μF,电路处于稳定状态,在时开关S合上,试求初始值(0+),(0+)。
图4-25解对点写结点电压方程有将有关数据代入有4、3 图4-26所示电路已处于稳定状态,在t = 0时开关S闭合,试求初始值(0+)、(0+)、(0+)、(0+)、(0+)。
图4-26解对结点写KCL方程有4、4 如图4-27所示电路,在t = 0时开关S由位置1合向位置2,试求零输入响应(t)。
图4-27 解开关合向位置1后有零输入响应为4、5 在图4-28所示电路中,设电容的初始电压为零,在t = 0时开关S闭合,试求此后的(t)、(t)。
图4-28解已知,开关在时合上,电路的响应是零状态响应,首先利用戴维南定理对电路进行化简4、6 如图4-29所示电路,开关S在位置a时电路处于稳定状态,在 t = 0时开关S合向位置b,试求此后的(t)、(t)。
图4--29解此时电路的响应是全响应开关由位置a合向位置 b后,零输入响应为零状态响应为全响应为4、7 图4-30所示电路在开关S打开前处于稳定状态,在t = 0时打开开关S,求(t)和t =2ms时电容储存的能量。
图4--30解零输入响应零状态响应全响应当时,4、8 电路如图4-31所示,设电感的初始储能为零,在t = 0时开关S闭合,试求此后的(t)、(t)。
解已知,开关合上后,利用戴维南定理对电路进行化简有图4-31已知,开关合上后,利用戴维南定理对电路进行化简有4、9 图4-32所示为一个继电器线圈。
为防止断电时出现过电压,与其并联一放电电阻,已知V,,线圈电感H,,试求开关S断开时(t)和线圈两端的电压(t)、。
设S断开前电路已处于稳定状态。
解4、10 电路如图4-33所示,在t = 0时开关S合上,试求零输入响应电流(t)。

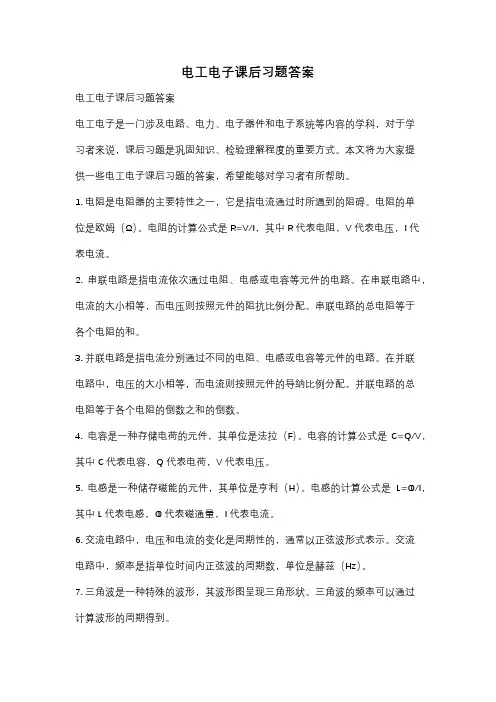

电工电子课后习题答案电工电子课后习题答案电工电子是一门涉及电路、电力、电子器件和电子系统等内容的学科,对于学习者来说,课后习题是巩固知识、检验理解程度的重要方式。
本文将为大家提供一些电工电子课后习题的答案,希望能够对学习者有所帮助。
1. 电阻是电阻器的主要特性之一,它是指电流通过时所遇到的阻碍。
电阻的单位是欧姆(Ω)。
电阻的计算公式是R=V/I,其中R代表电阻,V代表电压,I代表电流。
2. 串联电路是指电流依次通过电阻、电感或电容等元件的电路。
在串联电路中,电流的大小相等,而电压则按照元件的阻抗比例分配。
串联电路的总电阻等于各个电阻的和。
3. 并联电路是指电流分别通过不同的电阻、电感或电容等元件的电路。
在并联电路中,电压的大小相等,而电流则按照元件的导纳比例分配。
并联电路的总电阻等于各个电阻的倒数之和的倒数。
4. 电容是一种存储电荷的元件,其单位是法拉(F)。
电容的计算公式是C=Q/V,其中C代表电容,Q代表电荷,V代表电压。
5. 电感是一种储存磁能的元件,其单位是亨利(H)。
电感的计算公式是L=Φ/I,其中L代表电感,Φ代表磁通量,I代表电流。
6. 交流电路中,电压和电流的变化是周期性的,通常以正弦波形式表示。
交流电路中,频率是指单位时间内正弦波的周期数,单位是赫兹(Hz)。
7. 三角波是一种特殊的波形,其波形图呈现三角形状。
三角波的频率可以通过计算波形的周期得到。
8. 逻辑门是数字电路中常用的元件,用于实现逻辑运算。
常见的逻辑门包括与门、或门、非门、异或门等。
9. 二进制是一种计算机中常用的数字表示方法,只包含0和1两个数值。
二进制数可以通过位权相加的方法转换为十进制数。
10. 计算机的存储器是存储数据的设备,包括内存和外存。
内存是计算机的临时存储器,用于存储正在运行的程序和数据。
外存是计算机的永久存储器,用于存储长期保存的数据和程序。
以上是一些电工电子课后习题的答案,希望对学习者有所帮助。
电工参考答案公开课教案教学设计课件资料第一章:电工基础知识1.1 电荷与电流电荷的性质和分类电流的定义和方向欧姆定律的应用1.2 电压与电阻电压的定义和测量电阻的性质和计算串联和并联电阻的计算1.3 电路元件电源的作用和类型导线和连接器的使用开关和保险丝的功能第二章:电工工具与设备2.1 电工工具的使用螺丝刀、扳手等工具的选用电笔和测电器的使用方法电压表和电流表的操作2.2 电工设备的操作断路器和开关的安装与接线插座和电源插头的接线照明灯具的安装和接线2.3 安全用电常识触电的危险性和预防措施电器设备的绝缘和接地电工工作中的安全操作规程第三章:电工布线与接线3.1 布线的基本原则电线颜色的标识和用途布线的路径和固定方法线槽和护套线的使用3.2 家庭电路的接线进户线的接线和安装配电箱和电能表的接线用电器的接线和连接3.3 照明电路的改造开关和灯具的更换节能灯和智能灯具的安装电路的检查和故障排除第四章:电工常见故障与维修4.1 故障诊断与排查故障现象的观察和分析常用诊断工具和仪器故障原因的判断和定位4.2 故障维修方法开关和插座的维修电线和电缆的修复电器设备的保养和维护4.3 电器设备的故障排除冰箱和空调的故障维修洗衣机和电视机的故障维修常用家用电器的故障排除方法第五章:电工实战技巧与经验分享5.1 电工实战技巧电线接头的处理和连接电路的调试和检测电器设备的安装和调试5.2 常用电路图的解读电路图的符号和表示方法家庭电路图的解读和应用工业电路图的解读和应用5.3 电工经验分享电工工作中的常见问题解答电工工具和设备的使用技巧电工行业的现状和发展趋势第六章:低压电器设备6.1 断路器断路器的工作原理断路器的选用与安装断路器的维护与更换6.2 接触器接触器的工作原理接触器的选用与接线接触器的维护与故障处理6.3 继电器继电器的工作原理继电器的选用与接线继电器的维护与故障处理第七章:电动机及其控制7.1 电动机的分类与结构电动机的类型与特点电动机的结构与工作原理电动机的参数与选用7.2 电动机的控制电路启动与停止控制电路调速与正反转控制电路保护与故障监测电路7.3 电动机的安装与维护电动机的安装要求与步骤电动机的接线与调试电动机的日常维护与保养第八章:电力电子技术8.1 电力电子器件晶闸管、GTO、IGBT等器件的工作原理与选用电力电子器件的驱动与保护电路电力电子器件的应用案例8.2 电力电子变换器整流器、逆变器、变频器等变换器的工作原理与应用电力电子变换器的控制策略与设计要点电力电子变换器的故障分析与维修8.3 电力电子装置电力电子装置的分类与特点电力电子装置的设计与选型电力电子装置的应用领域与发展趋势第九章:电力系统与自动化9.1 电力系统概述电力系统的结构与组成电力系统的运行与管理电力系统的可靠性评估9.2 电力系统自动化技术电力系统自动化的意义与目标电力系统自动化的装置与系统电力系统自动化的应用案例9.3 电力系统的优化与节能电力系统的优化方法与技术电力系统的节能措施与策略电力系统的可持续发展第十章:电工职业道德与法律法规10.1 电工职业道德电工职业道德的基本原则与要求电工职业道德在实际工作中的体现电工职业道德的培养与提高10.2 电工法律法规电工行业的相关法律法规电工操作的安全规范与标准电工法律责任与纠纷处理10.3 电工职业发展与继续教育电工职业发展的前景与趋势电工继续教育的内容与方式电工职业发展的个人规划与实施重点和难点解析一、电流的定义和方向,以及欧姆定律的应用;二、电压的定义和测量,电阻的性质和计算;三、家庭电路的接线,包括进户线的接线、配电箱和电能表的接线,以及用电器的接线和连接;四、故障诊断与排查,包括故障现象的观察和分析、常用诊断工具和仪器,以及故障原因的判断和定位;五、电线接头的处理和连接,电路的调试和检测,以及电器设备的安装和调试;六、断路器、接触器和继电器的选用与安装,以及它们的维护与故障处理;七、电动机的分类与结构,电动机的控制电路,以及电动机的安装与维护;八、电力电子器件的工作原理与选用,电力电子变换器的工作原理与应用,以及电力电子装置的分类与特点;九、电力系统的结构与组成,电力系统自动化技术,以及电力系统的优化与节能;十、电工职业道德与法律法规,包括电工职业发展的前景与趋势,以及电工继续教育的内容与方式。

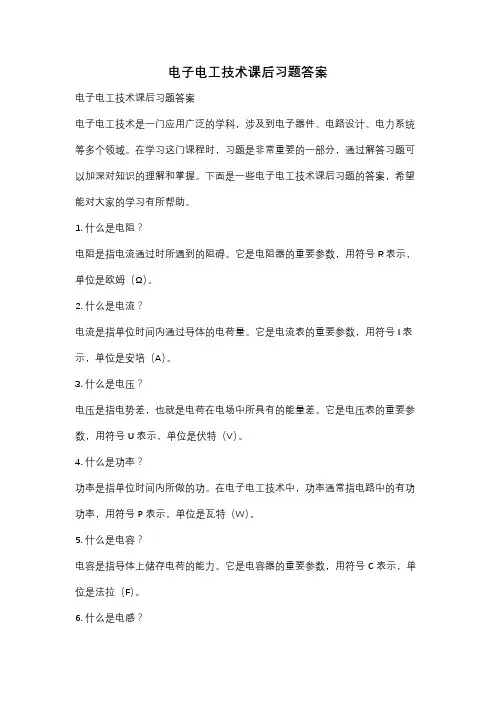

电子电工技术课后习题答案电子电工技术课后习题答案电子电工技术是一门应用广泛的学科,涉及到电子器件、电路设计、电力系统等多个领域。
在学习这门课程时,习题是非常重要的一部分,通过解答习题可以加深对知识的理解和掌握。
下面是一些电子电工技术课后习题的答案,希望能对大家的学习有所帮助。
1. 什么是电阻?电阻是指电流通过时所遇到的阻碍。
它是电阻器的重要参数,用符号R表示,单位是欧姆(Ω)。
2. 什么是电流?电流是指单位时间内通过导体的电荷量。
它是电流表的重要参数,用符号I表示,单位是安培(A)。
3. 什么是电压?电压是指电势差,也就是电荷在电场中所具有的能量差。
它是电压表的重要参数,用符号U表示,单位是伏特(V)。
4. 什么是功率?功率是指单位时间内所做的功。
在电子电工技术中,功率通常指电路中的有功功率,用符号P表示,单位是瓦特(W)。
5. 什么是电容?电容是指导体上储存电荷的能力。
它是电容器的重要参数,用符号C表示,单位是法拉(F)。
6. 什么是电感?电感是指导体对电流变化的阻碍能力。
它是电感器的重要参数,用符号L表示,单位是亨利(H)。
7. 什么是交流电?交流电是指电流方向和大小周期性变化的电流。
它是交流电源的输出,用符号I(t)表示。
8. 什么是直流电?直流电是指电流方向和大小恒定的电流。
它是直流电源的输出,用符号I表示。
9. 什么是二极管?二极管是一种具有两个电极的电子器件,它具有只允许电流单向通过的特性。
10. 什么是三极管?三极管是一种具有三个电极的电子器件,它可以放大电流和电压信号。
11. 什么是集成电路?集成电路是指将多个电子器件集成在一起的电子元件,它可以实现复杂的电路功能。
12. 什么是数字信号?数字信号是指只有两个离散状态的信号,通常用0和1表示。
13. 什么是模拟信号?模拟信号是指连续变化的信号,可以表示各种数值。
14. 什么是逻辑门?逻辑门是一种基本的数字电路元件,用于实现逻辑运算。
电工电子基础课后习题答案电工电子基础课后习题答案电工电子基础是一门重要的学科,它涵盖了电路理论、电子元器件、电磁学等多个方面的知识。
在学习这门课程时,课后习题是不可或缺的一部分,通过解答习题可以巩固所学的知识,并提高解决实际问题的能力。
下面是一些电工电子基础课后习题的答案,希望能对大家的学习有所帮助。
1. 请解释什么是电流?电流是电荷在单位时间内通过导体截面的数量。
它的单位是安培(A)。
电流的大小与电荷的数量和流动的速度有关。
当电荷以单位时间内通过导体截面的数量增加时,电流也会增加。
2. 什么是电阻?如何计算电阻的大小?电阻是导体对电流流动的阻碍程度。
它的单位是欧姆(Ω)。
电阻的大小可以通过欧姆定律来计算,即电阻等于电压与电流的比值。
公式为:R = V/I,其中R 表示电阻,V表示电压,I表示电流。
3. 请解释什么是电压?电压是电势差,也称为电位差。
它表示电场对电荷进行推动的力量大小。
电压的单位是伏特(V)。
电压可以理解为电流在电路中的驱动力,它决定了电流的大小和方向。
4. 请解释什么是电功率?如何计算电功率的大小?电功率是单位时间内消耗或产生的电能。
它的单位是瓦特(W)。
电功率可以通过电流与电压的乘积来计算,即功率等于电流乘以电压。
公式为:P = VI,其中P表示电功率,V表示电压,I表示电流。
5. 请解释什么是电容?如何计算电容的大小?电容是导体存储电荷的能力。
它的单位是法拉(F)。
电容的大小可以通过电容器的电荷与电压的比值来计算。
公式为:C = Q/V,其中C表示电容,Q表示电荷,V表示电压。
6. 请解释什么是电感?如何计算电感的大小?电感是导体对电流变化的阻抗。
它的单位是亨利(H)。
电感的大小可以通过电感器的自感系数与电流变化率的乘积来计算。
公式为:L = NΦ/I,其中L表示电感,N表示匝数,Φ表示磁通量,I表示电流。
7. 请解释什么是直流电路和交流电路?直流电路是电流方向恒定的电路。

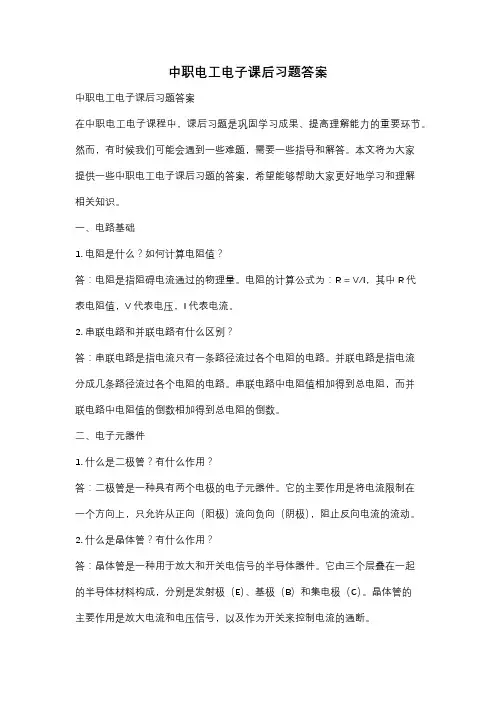

中职电工电子课后习题答案中职电工电子课后习题答案在中职电工电子课程中,课后习题是巩固学习成果、提高理解能力的重要环节。
然而,有时候我们可能会遇到一些难题,需要一些指导和解答。
本文将为大家提供一些中职电工电子课后习题的答案,希望能够帮助大家更好地学习和理解相关知识。
一、电路基础1. 电阻是什么?如何计算电阻值?答:电阻是指阻碍电流通过的物理量。
电阻的计算公式为:R = V/I,其中R代表电阻值,V代表电压,I代表电流。
2. 串联电路和并联电路有什么区别?答:串联电路是指电流只有一条路径流过各个电阻的电路。
并联电路是指电流分成几条路径流过各个电阻的电路。
串联电路中电阻值相加得到总电阻,而并联电路中电阻值的倒数相加得到总电阻的倒数。
二、电子元器件1. 什么是二极管?有什么作用?答:二极管是一种具有两个电极的电子元器件。
它的主要作用是将电流限制在一个方向上,只允许从正向(阳极)流向负向(阴极),阻止反向电流的流动。
2. 什么是晶体管?有什么作用?答:晶体管是一种用于放大和开关电信号的半导体器件。
它由三个层叠在一起的半导体材料构成,分别是发射极(E)、基极(B)和集电极(C)。
晶体管的主要作用是放大电流和电压信号,以及作为开关来控制电流的通断。
三、电路分析1. 如何计算直流电路中的电流和电压?答:直流电路中,可以使用欧姆定律来计算电流和电压。
欧姆定律的公式为:V = IR,其中V代表电压,I代表电流,R代表电阻。
2. 如何计算交流电路中的电流和电压?答:交流电路中,电流和电压是随时间变化的。
我们可以使用交流电路分析方法来计算电流和电压。
例如,可以使用复数形式的欧姆定律来计算交流电路中的电流和电压。
四、电力与功率1. 什么是电功率?如何计算电功率?答:电功率是指电流在电路中转化为其他形式能量的速率。
电功率的计算公式为:P = VI,其中P代表电功率,V代表电压,I代表电流。
2. 什么是有功功率和无功功率?答:有功功率是指电路中产生有用功的功率,例如用于驱动电器工作的功率。
中职电工电子课后习题答案中职电工电子课程是一门实践性很强的课程,它要求学生不仅要掌握理论知识,还要具备一定的动手能力。
以下是一些典型的课后习题答案,供同学们参考:一、选择题1. 电流的单位是(A)安培。
2. 电阻的基本单位是(B)欧姆。
3. 电压的单位是(C)伏特。
4. 电功率的基本单位是(D)瓦特。
二、填空题1. 欧姆定律的公式是 \( V = IR \),其中 \( V \) 代表电压,\( I \) 代表电流,\( R \) 代表电阻。
2. 串联电路中,总电阻等于各个电阻之和。
3. 并联电路中,总电阻的倒数等于各个电阻倒数之和。
三、简答题1. 简述什么是三相交流电?三相交流电是由三个频率相同、相位差120度的正弦波电压或电流组成的电能形式,常用于工业供电。
2. 什么是电磁感应?电磁感应是指在变化的磁场中,导体中产生电动势的现象,这是发电机和变压器工作原理的基础。
四、计算题1. 已知电阻 \( R = 100 \Omega \),电压 \( U = 220V \),求通过电阻的电流 \( I \)。
根据欧姆定律,\( I = \frac{U}{R} = \frac{220V}{100\Omega} = 2.2A \)。
2. 若电路中有两只电阻 \( R1 = 200\Omega \) 和 \( R2 =300\Omega \) 串联,求总电阻 \( R_{total} \)。
串联电路的总电阻等于各个电阻之和,\( R_{total} = R1 + R2 = 200\Omega + 300\Omega = 500\Omega \)。
五、实验题1. 实验目的:验证欧姆定律。
实验器材:电源、电阻、电流表、电压表、导线。
实验步骤:- 连接电路,将电流表串联在电路中,电压表并联在电阻两端。
- 调节电源电压,记录不同电压下的电流值。
- 根据记录的数据,绘制 \( I-V \) 图,验证欧姆定律。
2. 实验目的:探究电阻串联和并联对总电阻的影响。
电工与电子技术课后习题答案电工与电子技术课后习题答案电工与电子技术是现代工程学科中的重要组成部分,它涉及到电力的生成、传输、分配以及电子设备的设计与应用等方面。
在学习这门课程时,课后习题是巩固知识和提高能力的重要方式。
本文将为大家提供一些电工与电子技术课后习题的答案,希望对大家的学习有所帮助。
第一章:直流电路基本定律1. 电流、电压和电阻的关系是什么?答:根据欧姆定律,电流等于电压与电阻的比值,即I = V/R。
2. 串联电阻的总电阻如何计算?答:串联电阻的总电阻等于各个电阻之和,即R总 = R1 + R2 + R3 + ... + Rn。
3. 并联电阻的总电阻如何计算?答:并联电阻的总电阻等于各个电阻的倒数之和的倒数,即1/R总 = 1/R1 + 1/R2 + 1/R3 + ... + 1/Rn。
第二章:交流电路基本定律1. 交流电路中,电压和电流之间的相位关系是什么?答:电压和电流之间存在相位差,其大小和方向由电路元件的特性决定。
2. 交流电路中,如何计算电压和电流的有效值?答:电压和电流的有效值可以通过将其进行平方求和,再开平方根得到。
3. 交流电路中,如何计算功率?答:交流电路中的功率可以通过电压和电流的乘积得到,即P = V * I * cosθ,其中θ为电压和电流之间的相位差。
第三章:电感和电容1. 电感和电容的主要特性是什么?答:电感的主要特性是对交流电流的阻抗,而电容的主要特性是对交流电压的阻抗。
2. 如何计算电感和电容的阻抗?答:电感的阻抗为XL = 2πfL,其中f为频率,L为电感值。
电容的阻抗为XC = 1 / (2πfC),其中f为频率,C为电容值。
3. 电感和电容在交流电路中起到什么作用?答:电感和电容可以改变交流电路的相位关系,实现对电流和电压的调节和控制。
第四章:放大器1. 放大器的作用是什么?答:放大器的作用是将输入信号放大到一定的幅度,以便于后续电路的处理和应用。
电工电子综合课程设计(答案)天津大学电气与自动化实验中心2008年8月电工电子综合工程设计答案任务(一)(二)单、双开关电路的安装(1)工作计划任务名称:(一)单、双开关电路的安装材料清单工作清单设计原理图成绩图1-1 单开关电路原理:开关K闭合时灯泡L亮, K断开时灯泡L灭.。
图1-2 双开关电路原理:图1-2是用两个双联开关K1和K2来控制灯泡L的点亮与熄灭.,常用于楼上与楼下、门口与床头等灯的控制。
工作清单工作流程叙述成绩图1-3 电路元件布局1.安装线槽、空气开关、保险、开关、灯座、端子等。
2.分别按照图1-1和图1-2接线。
3.装入2A保险管,用万用表检查电路无误后通电,观察电路工作情形。
任务(三)三相异步电动机点动控制任务名称:(三)三相异步电动机点动控制序号工作计划成绩1 设计原理图、布局图、计划完成时间材料清单工作清单图3-1 三相异步电动机点动控制图3-1所示为一种三相异步电动机点动控制电路。
左边为主电路,主电路由空气开关、接触器KM的主触点和电动机构成。
右边为控制电路,控制电路由按钮SB和接触器KM的吸引线圈串联构成。
工作时,首先合上空气开关,这时电动机不会运转,当按下按钮SB时,接触器线圈KM通电产生电磁力,KM的三个动合主触点吸合,使电动机与三相电源接通,起动运转,松开按钮SB,接触器KM的线圈断电失磁,主触点断开恢复常态,电动机断电停止运转,这就实现了电动机的点动控制。
熔断器FU的作用是控制电路电源短路保护。
工作流程叙述成绩图3-2 点动控制电路元件布局1. 安装线槽、导轨、空气开关、保险、开关、接触器、按钮固定板、端子等。
2. 按照图3-1接线。
3. 用万用表检查电路无误后通电,观察电路工作情形。
注:急停按钮、指示灯L1、L2备用。
思考题:点动控制在工农业生产中经常用在吊装启动电动葫芦等。
任务(四)三相异步电动机基本起、停控制电路任务名称:(四)三相异步电动机基本起、停控制电路序号工作计划成绩1 设计原理图、布局图、计划完成时间材料清单工作清单图4-1 三相异步电动机基本起、停控制电路图4-1所示为三相异步电动机基本起、停控制电路。
电工电子技术参考答案电工电子技术是一门关于电力传输、电路设计和维护的学科。
它涵盖了广泛的知识领域,包括电路分析、电力系统、电子器件和控制系统等。
本文将针对电工电子技术的相关问题提供参考答案,以帮助读者更好地理解和掌握这门学科。
一、电路分析1. 什么是电路?电路是指由电源、导线和电器元件等组成的电子系统。
它是电流在闭合路径中流动的方式,通常由电阻、电容和电感等元件构成。
2. 什么是电流?电流是电子在电路中的流动,它以安培(A)为单位表示。
电流的大小取决于电压和电阻之间的关系,可以通过欧姆定律计算。
3. 什么是电压?电压是电路中电流的推动力,也称为电势差。
它的单位是伏特(V),用于表示两个点之间的电势差异。
电压可以通过电源提供。
4. 什么是电阻?电阻是电路中阻碍电流流动的元件,以欧姆(Ω)为单位表示。
电阻的大小取决于导体的材料、长度和横截面积等因素。
二、电力系统电力系统是由输电、变电和配电等子系统组成的供电系统。
它负责将发电厂产生的电能传输到用户家庭和工业用电设施。
2. 什么是发电?发电是将其他形式的能量(如化学能、核能或水能等)转换为电能的过程。
常见的发电方式包括火力发电、水力发电和核能发电等。
3. 什么是输电?输电是将发电厂产生的电能通过输电线路传输到远距离的用户地点。
常见的输电方式有直流输电和交流输电两种。
4. 什么是变电?变电是将输电线路传输的高压电能转变为适合用户使用的低压电能的过程。
变电站是实现变电的关键设施。
三、电子器件1. 什么是半导体?半导体是一种介于导体和绝缘体之间电导率的物质,具有较低的电导率。
常见的半导体材料包括硅和锗等。
2. 什么是二极管?二极管是一种由半导体材料制成的电子器件,具有单向导电性质。
它常用于电路中的整流和保护功能。
晶体管是一种由三层半导体材料组成的电子器件。
它可以放大电流和控制电流,是现代电子设备中不可或缺的元件之一。
4. 什么是集成电路?集成电路是将大量的电子元件(如晶体管、电阻和电容等)集成在单个芯片上的技术。
第1章 电路的基本概念和基本定律本章的主要任务是学习电路的基本概念、基本物理量和基本定律,为掌握电路的分析计算方法奠定必要的基础。
本章基本要求(1) 正确理解理想电路元件、电路模型的概念;(2) 正确理解电流、电压的参考方向的概念,并掌握电流、电压参考方向的使用;(3) 计算元件或电路的功率,并判别元件或电路是吸收功率还是发出功率;(4) 掌握理想元件的电压与电流关系式;(5) 掌握基尔霍夫定律(KCL 和KVL )的应用;(6) 了解电路的三种工作状态:额定工作状态、过载工作状态和欠载工作状态。
理解电气器件、设备的额定值。
本章习题解析1-1 试求图1-1所示电路的电压U ab 和U ba 。
图1-1解 (a)电压U 的参考方向如图所示,已知U =10V ,故有10==U U ab V10-=-=-=U U U ab ba V(b)直流电压源的电压参考方向如图所示,故有5=ab U V5-=-=ab ba U U V1-2 根据图1-2所示的参考方向和电压、电流的数值确定各元件电流和电压的实际方向,并计算各元件的功率,说明元件是吸收功率还是发出功率。
(a) (b)(c) (d)图1-2解 (a)因为电流为+2mA ,电压为+5V ,所以电流、电压的实际方向与参考方向相同。
电阻元件的功率为101010102533=⨯=⨯⨯==--UI P mW电阻元件的电压与电流取关联参考方向,计算结果P >0,说明电阻元件吸收功率。
(b)因为电流、电压随时间t 按照正弦规律变化,所以当电流i >0、电压u >0时,它们的实际方向与参考方向一致;当电流i <0、电压u <0时,它们的实际方向与参考方向相反。
电阻元件的功率为)(sin )sin()sin(t t t ui p ωωω255=⨯==W电阻元件的电压与电流取关联参考方向,计算结果p >0,说明电阻元件吸收功率。
(c)因为电流为-2mA ,所以电流的实际方向与参考方向相反;电压为+5V ,所以电压的实际方向与参考方向相同。
电工电子综合课程设计(答案)天津大学电气与自动化实验中心2008年8月1电工电子综合工程设计答案任务(一)(二)单、双开关电路的安装(1)工作计划任务名称:(一)单、双开关电路的安装绩成计划序号工作计划完成时间1设计原理图、布局图、实际完成时间计划完成时间2 根据原理图选择元件,安装线槽、导轨、器件等,连接电路。
实际完成时间计划完成时间3检查电路,经老师检查后接通电源,观察电路现象,如有故障,排除之后再重新观察。
实际完成时间计划完成时间4整理实验器材,总结实验报告。
实际完成时间材料清单Schneider dectric C65N- C1010A/311空气开400V/50H梅兰日RT18-322熔断器32A /500V 1MIRO 上海沪3保险1RT182A /250V新纪元电A507514双联开10A /250V15W /250V5灯16座灯6A /250V1Weidmiiller接线端7SAK 800V 2.5/EN38导9102工作清单图1-1 单开关电路原理:开关K闭合时灯泡L亮,K断开时灯泡L灭.。
图1-2 双开关电路原理:图1-2是用两个双联开关K1和K2来控制灯泡L的点亮与熄灭.,常用于楼上与楼下、门口与床头等灯的控制。
3工作清单图1-3 电路元件布局1.安装线槽、空气开关、保险、开关、灯座、端子等。
2.分别按照图1-1和图1-2接线。
3.装入2A保险管,用万用表检查电路无误后通电,观察电路工作情形。
4任务(三)三相异步电动机点动控制任务名称:(三)三相异步电动机点动控制材料清单工清作单5三相异步电动机点动控制图3-1所示为一种三相异步电动机点动控制电路。
左边为主电路,主电路由空气开关、3-1图的SB和接触器KM的主触点和电动机构成。
接触器KM右边为控制电路,控制电路由按钮吸引线圈串联构成。
时,接触器线圈工作时,首先合上空气开关,这时电动机不会运转,当按下按钮SB的三个动合主触点吸合,使电动机与三相电源接通,起动运转,通电产生电磁力,KMKM的线圈断电失磁,主触点断开恢复常态,电动机断电停止运转,KM松开按钮SB,接触器的作用是控制电路电源短路保护。
电工电子综合课程设计(答案)天津大学电气与自动化实验中心2008年8月电工电子综合工程设计答案任务(一)(二)单、双开关电路的安装(1)工作计划任务名称:(一)单、双开关电路的安装材料清单工作清单图1-1 单开关电路原理:开关K闭合时灯泡L亮,K断开时灯泡L灭.。
图1-2 双开关电路原理:图1-2是用两个双联开关K1和K2来控制灯泡L的点亮与熄灭.,常用于楼上与楼下、门口与床头等灯的控制。
工作清单工作流程叙述成绩图1-3 电路元件布局1.安装线槽、空气开关、保险、开关、灯座、端子等。
2.分别按照图1-1和图1-2接线。
3.装入2A保险管,用万用表检查电路无误后通电,观察电路工作情形。
任务(三)三相异步电动机点动控制任务名称:(三)三相异步电动机点动控制材料清单工作清单设计原理图成绩图3-1 三相异步电动机点动控制图3-1所示为一种三相异步电动机点动控制电路。
左边为主电路,主电路由空气开关、接触器KM的主触点和电动机构成。
右边为控制电路,控制电路由按钮SB和接触器KM的吸引线圈串联构成。
工作时,首先合上空气开关,这时电动机不会运转,当按下按钮SB时,接触器线圈KM 通电产生电磁力,KM的三个动合主触点吸合,使电动机与三相电源接通,起动运转,松开按钮SB,接触器KM的线圈断电失磁,主触点断开恢复常态,电动机断电停止运转,这就实现了电动机的点动控制。
熔断器FU的作用是控制电路电源短路保护。
工作流程叙述成绩图3-2 点动控制电路元件布局1. 安装线槽、导轨、空气开关、保险、开关、接触器、按钮固定板、端子等。
2. 按照图3-1接线。
3. 用万用表检查电路无误后通电,观察电路工作情形。
注:急停按钮、指示灯L1、L2备用。
思考题:点动控制在工农业生产中经常用在吊装启动电动葫芦等。
任务(四)三相异步电动机基本起、停控制电路任务名称:(四)三相异步电动机基本起、停控制电路材料清单工作清单设计原理图成绩图4-1 三相异步电动机基本起、停控制电路图4-1所示为三相异步电动机基本起、停控制电路。
当按下按钮1SB时,KM的三个动合主触点吸合,电动机起动旋转,同时KM1自锁、绿灯亮。
按下按钮2SB电动机停止转动,红灯亮。
当按下3SB时,为系统故障急停操作;也可以由此来模拟短路、过载、失压时的保护。
FU的作用是控制电路电源短路保护。
工作流程叙述成绩图4-2 三相异步电动机基本起、停控制电路元件布局1. 安装线槽、导轨、空气开关、保险、开关、接触器、按钮固定板、端子等。
2. 按照图4-1接线。
3. 用万用表检查电路无误后通电,观察电路工作情形。
思考题:⑴能使电机连续运转的关键部件是什么?能使电机连续运转的关键部件是交流接触器。
⑵电路如何起到欠压保护?欠压时线圈电压不足则接触器吸合不上。
任务(五)三相异步电动机的两地控制材料清单工作清单设计原理图成绩图5-1 三相异步电动机的两地控制图5-1所示为三相异步电动机三相异步电动机的两地控制电路。
起动时,合上空气开关QF,引入三相电源。
按下甲地起动按钮SB4,接触器KM1的线圈通电,主触头闭合且KM1通过与开关SB3和SB4并联的辅助常开触点KM1实现自锁,电动机在甲地起动。
要使电动机停止运转,按下甲地的开关SB1或按乙地的开关SB2即可。
按下起动开关SB3,接触器KM1线圈通电,主触头闭合且其通过与开关SB3和SB4并联的辅助常开触点KM1实现自锁,电动机在乙地起动。
要使电动机停止运转,按下乙地的开关SB2或甲地的开关SB1即可。
注:在图5-1中,由于实验器材有限,SB2用急停按钮代替使用思考题:⑴这种两地控制有何缺陷?这种简单的两地控制的缺陷就是一方已经启动的电机会被另一方所停止,可加入互锁触点来解决此缺陷。
⑵怎样实现多地控制?加入多个启动按钮和停止按钮即可实现多地控制。
工作流程叙述成绩图5-2 三相异步电动机的两地控制电路元件布局1. 安装线槽、导轨、空气开关、保险、开关、接触器、按钮固定板、端子等。
2. 按照图5-1接线。
3. 用万用表检查电路无误后通电,观察电路工作情形。
(1)合上漏电保护断路器及空气开关QF,引入三相电源。
(2)按下甲地的起动按钮SB4,观察电动机的工作情况。
(3)按下乙地按钮SB2,观察电机的运行情况。
(4)按下乙地的按钮SB3,观察电动机的工作情况。
(5)按下甲地的停止按钮SB1或乙地的停止按钮SB2,断开电机控制电源。
(6)断开空气开关QF,切断三相主电源。
任务(六)三相异步电动机正、反转控制任务名称:(六)三相异步电动机正、反转控制材料清单工作清单设计原理图成绩图6-1 三相异步电动机正、反转控制图6-1所示为电动机正、反转控制电路,与前两个实验电路不同的是主电路用了两个接触器,采用了两组主触点,即正转用主触点KM1和反转用的主触点KM2。
右边为控制电路。
电路要求接触器KM1和KM2不能同时通电,否则它们的主触点将同时闭合,造成L1和L3两相电源短路,为此在KM1和KM2线圈各自支路中串联了对方的一组常闭辅助触点,以保证接触器KM1和KM2不会同时通电。
要改变电动机的转向,必须先按停止按钮SB1,再按反转按钮SB3,才能使电动机反转。
工作流程叙述成绩图6-2 三相异步电动机正、反转控制电路元件布局1. 安装线槽、空气开关、保险、开关、接触器、按钮固定板、端子等。
2. 按照图6-1接线。
3. 用万用表检查电路无误后通电,观察电路工作情形。
任务(七)电动机限位运行控制电路任务名称:(七)电动机限位运行控制电路材料清单工作清单设计原理图成绩图7-1 电动机正反转限位运行控制电路图7-2 电动机正反转机械限位示意图图6-1所示为电动机正、反转限位控制电路,SQ1和SQ2为限位开关,装在预定位置上。
按下SB2按钮,接触器KM1线圈获电动能,电动机正转起动。
运动部件向前运行。
当运行到终端位置时,装在运动物体上的挡铁碰撞行程开关SQ1,使SQ1的常闭触点断开。
接触器KM1线圈断点释放。
电动机断电。
运动部件停止运动。
此时,即使按下SB2按钮,接触器KM1的线圈也不会获电故保证了运动部件不会超过SQ1所在位置。
当按下SB3按钮时电动机会反转,运动部件向后运动至挡铁碰撞行程开关SQ2时,运动部件停止运动,如中间需停车,可按下停止按钮SB1。
工作流程叙述成绩图7-3 电动机正反转限位运行控制电路元件布局1. 安装线槽、空气开关、保险、开关、接触器、按钮固定板、端子等。
2. 按照图7-1接线。
3. 用万用表检查电路无误后通电,观察电路工作情形。
任务(八)正负15伏电源的焊接、调试材料清单工作清单设计原理图成绩图8-1 正负15伏电源电路图8-1所示为单相桥式整流电路,是由两个单相桥式整流电路组合而成的,D1、D2分别是整流桥。
电路中的C1、C2电容器用来旁路高频干扰脉冲。
C5、C6电容器起改善瞬变响应特性,减少高频输出阻抗的作用。
C3、C4为电解电容(焊接时注意极性),在电路中起滤波作用。
7815、7915为三端固定正负电压集成稳压器,它们均有+15V、-15V输出电压,均可以输出1.5A的电流。
工作流程叙述成绩图8-2 正负15V电源焊接板示意图工作流程:⑴按电路说明选择元器件,在小板上将各器件插好,经指导教师检查⑵焊接完成后,用万用表通断档检查有无短路、断路现象。
⑶通电检查,用万用表20V直流档,检测是否是正负15V电源。
任务(九)三相异步电动机自动控制电路任务名称:(九)三相异步电动机自动控制电路材料清单工作清单设计原理图成绩图9-1 三相异步电动机自动控制主电路图9-2三相异步电动机自动控制电路图9-1所示为三相异步电动机自动控制主电路,图9-2所示为三相异步电动机自动控制电路u i1(插针5、6,插针9、10)、u i2(插针7、8,插针9、10)可利用底层电路板上的二个电位器获得。
由于光偶是共阳极,则要求运放输出为低电平,接至插针27、28,插针29、30。
利用底层电路板上的光偶输出控制继电器,继电器触点A24、A26的通断来控制主电路的AC220V的接触器线圈,带动电机起、停。
工作流程叙述成绩图9-3三相异步电动机自动控制电路元件布局1. 安装线槽、空气开关、保险、开关、接触器、按钮固定板、端子等。
2. 按照图9-1接线。
3. 用万用表检查电路无误后通电,观察电路工作情形。
当输入信号u i1、u i2之和u i小于给定信号7.5V时,电机运转,当输入信号u i1、u i2之和u i大于给定信号7.5V时,电机停止转动。
三相异步电动机自动控制电路也可用以下方法,直接用加法器和一个反相器如图9-4。
图9-4 三相异步电动机自动控制电路方法二任务(十)三相异步电动机正、反转控制电路任务名称:(十)三相异步电动机正、反转控制电路材料清单工作清单设计原理图成绩图10-1 三相异步电动机正、反转控制电路图10-2三相异步电动机正、反转自动控制电路u i(插针7、8,插针9、10)可利用底层电路板上的电位器获得。
由于光偶是共阳极,则要求运放输出为低电平,接至插针25、26,27、28,29、30。
利用底层电路板上的光偶输出控制继电器,继电器触点A24、A26,27、28即J1、J2的通断来控制主电路的AC220V的接触器线圈,带动电机起、停。
u i<5V时,电动机正转;u i>5V时,电动机反转;而当u i=(5V~10V)之间时,电图10-3三相异步电动机正、反转控制电路自动控制电路元件布局u i可用底层电路上的电位器获得(插针5、6~9、10)。
功能电路可用:二个比较器。
电器主控制电路注意电动机正反转时,需在接触器线圈回路采取保护措施(互锁),即控制电动机正转的接触器线圈断电后,才能接通控制电动机反转的接触器线圈,反之亦然。
1. 安装线槽、空气开关、保险、开关、接触器、按钮固定板、端子等。
2. 按照图9-1接线。
3. 用万用表检查电路无误后通电,观察电路工作情形。
u i<5V时,电动机正转;u i>5V时,电动机反转;当u i=(5V~10V)之间时,电动机停.任务(十一)三相异步电动机时间控制电路任务名称:(十一)三相异步电动机时间控制电路材料清单工作清单设计原理图成绩图11-1 三相异步电动机时间控制主电路图11-2三相异步电动机时间控制电路要求(SB1)闭合后(3~5)秒之后电动机运转.考虑由一个积分器和一个比较器构成时间控制电路。
由Vo = -1 / RC(Vi T),算出T = 5S(SB1)闭合后电容充电,按住(SB1)5秒之后积分器输出-15V,电动机运转,按下(SB2)电容C放电,电动机停止转动。
工作流程叙述成绩图11-3三相异步电动机时间控制电路元件布局(SB1)闭合后5秒之后电动机运转.考虑由一个积分器和一个比较器构成时间控制电路。
